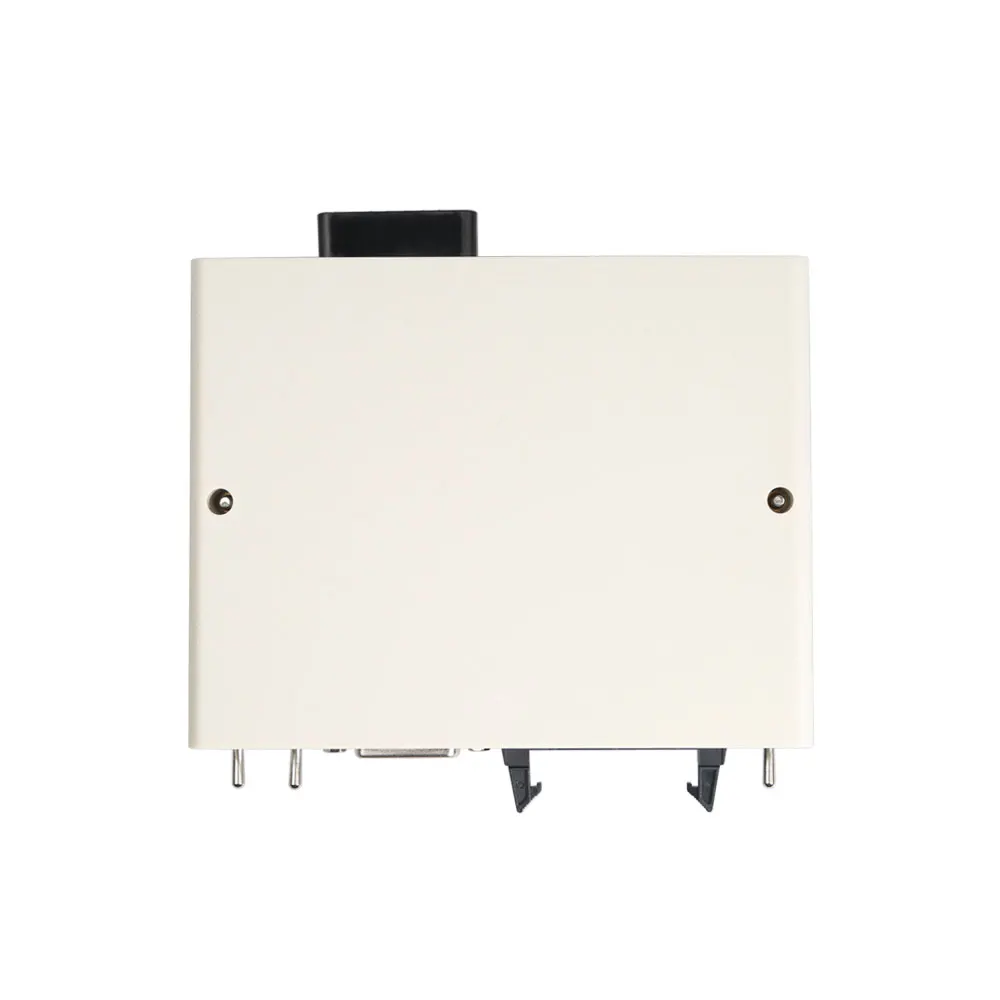

JTAG PowerBox는 Openport J2534 JTAG POWER LOGIC 박스 커넥터 전체 어댑터 작동 3가지 모드 녹색 LED

다음을 사용하는 로딩 프로그램과 자동 모드에서 호환됩니다.

BOOTOEM12,12 핀 OBDII;

LLINE, 15핀 OBDII.

이 도구에는 다음 신호 라인에 전류 제한 저항이 내장되어 있습니다.

리셋 - 510Ω;

부팅 -510Ω;

CNF1 - 220Ω.

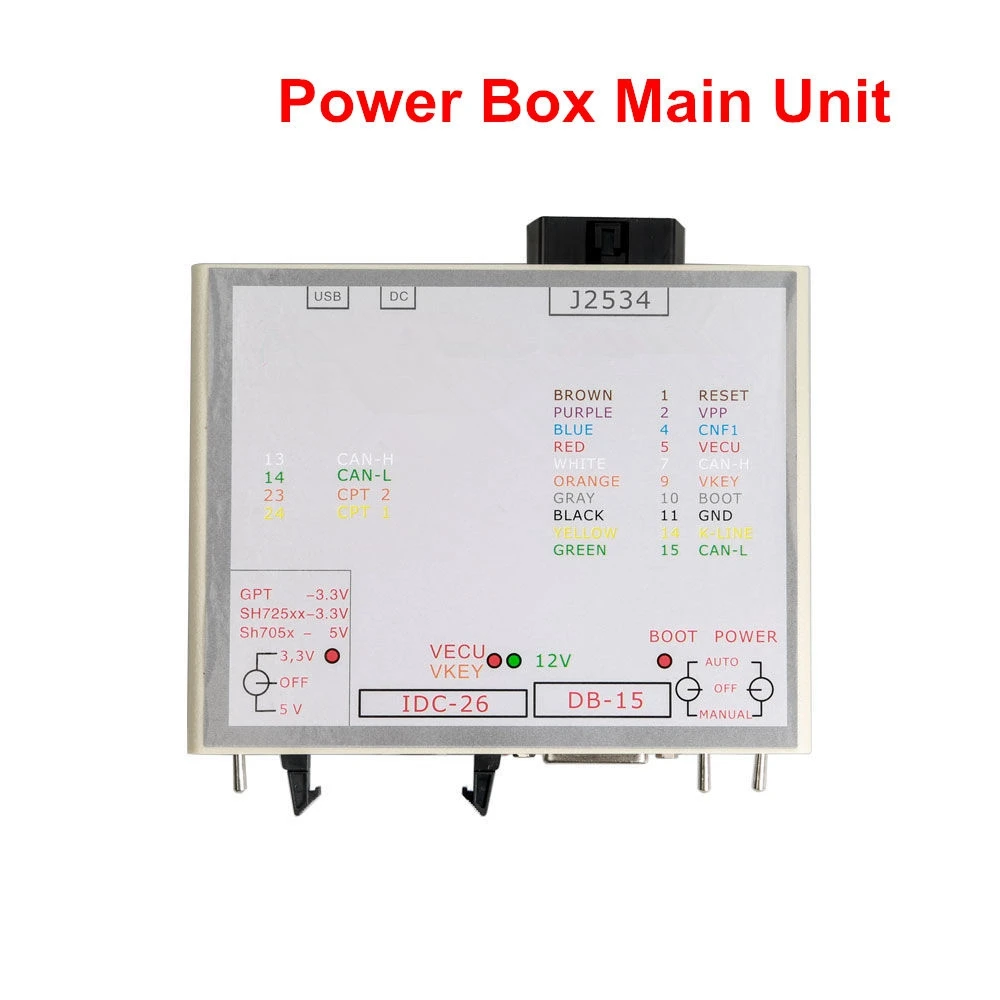

조명:

5V/3.3V 스위치 근처의 LED는 5V 또는 3.3V 전압 공급을 나타냅니다.

VECU,VKEY LED는 VECU 및 VKEY 전압 공급을 나타냅니다.

12V LED는 POWER LOGIC 전압을 나타냅니다.

BOOT LED는 CNF1 출력의 전압을 나타냅니다(LED는 입력 및 출력 모두에서 작동합니다).

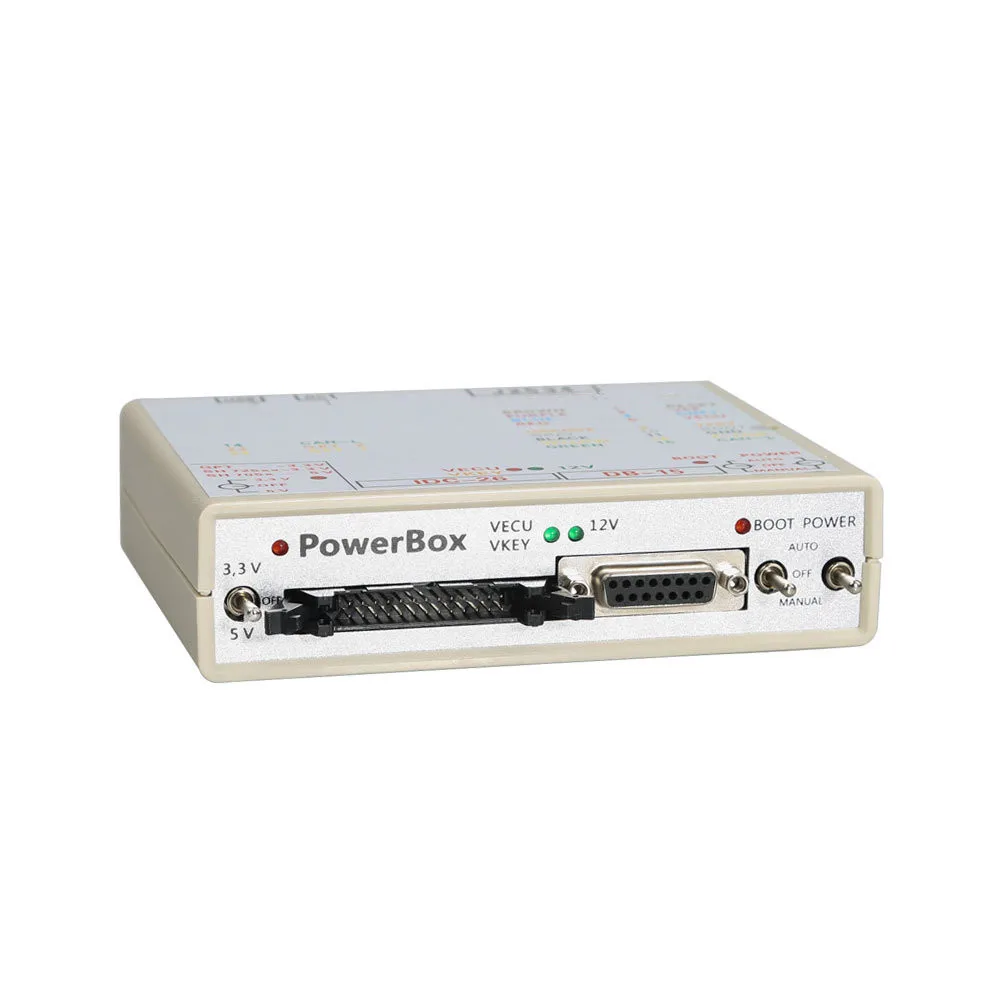

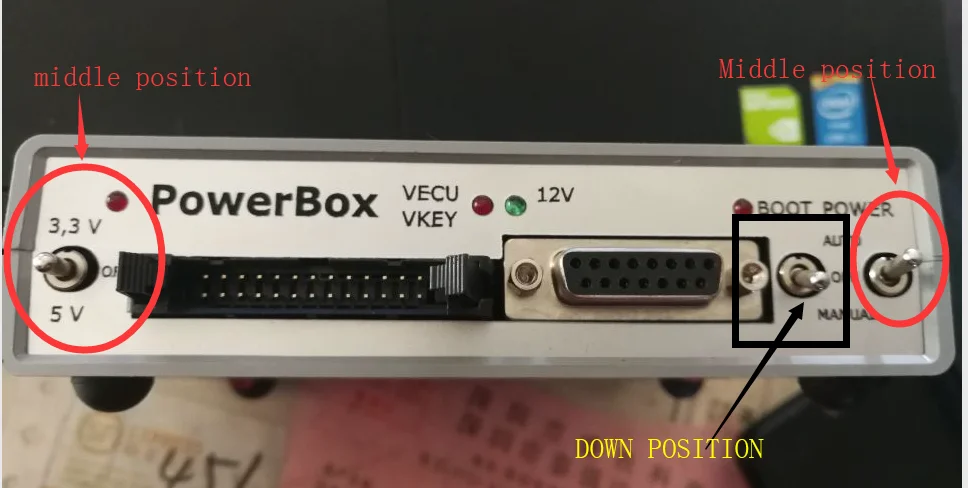

제어:

도구에는스위치 3개다양한 모드로 작동하기 위해.

힘:

POWER LOGIC 제어.이 도구에는 세 가지 POWER LOGIC 공급 모드가 있습니다. :OFF를 사용하면 IDC26 및 DB15 커넥터에서 모든 POWER LOGIC 및 제어 신호를 제거할 수 있습니다.MANUAL은 선택한 전술에 따라 VECU 및 VKEY 터미널과 제어 출력에 전원을 공급합니다.AUTO, 자동 제어, 이 모드에서는 LLine 신호(15핀 OBDII)를 사용하여 로딩 프로그램에 의해 전원이 제어됩니다.

부팅:

BOOT, RESET 및 CNF1 신호 동시 제어(3.3V):OFF, DB15 커넥터에서 모든 제어 신호를 제거할 수 있습니다.MANUAL은 RESET 및 BOOT를 신호 마이너스로, CNF1을 +3으로 당깁니다.3V;AUTO, 자동 제어, 이 모드에서는 BOOT, RESET 및 CNF1 신호가 로딩 프로그램(12핀 OBDII, OEM12)에 의해 동시에 제어됩니다.

GPT:

Renesas 및 GPT CPU가 있는 Tricore의 경우 SH705x CPU로 작업하는 동안 5V를 사용해야 하며, 다른 경우에는 3.3V를 사용해야 합니다.

이 도구에는 연결을 유연하게 설정할 수 있는 다목적 커넥터가 장착되어 있습니다.

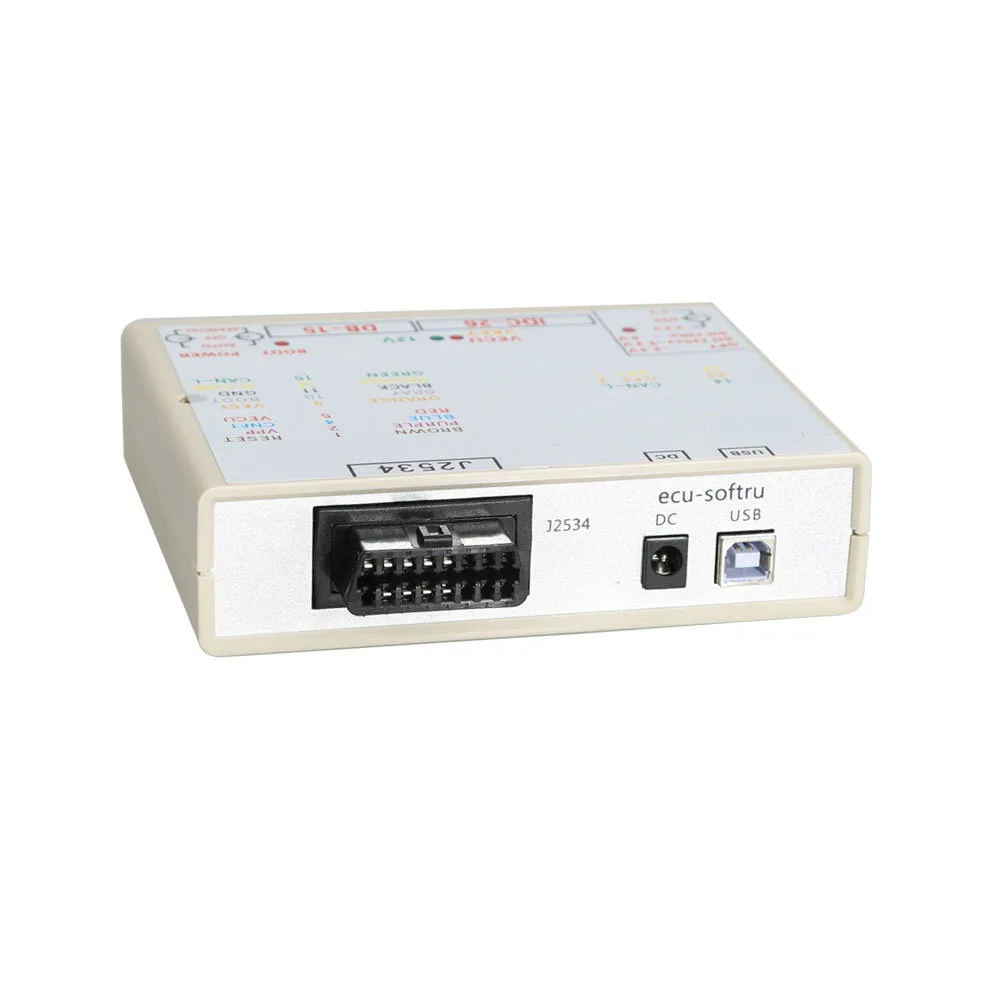

USB:

컴퓨터에 연결하도록 설계되었습니다.내장된 USBUART 변환기가 활성화되면 연결됩니다.

DC:

내장 회로와 연결된 회로에 전원을 공급하도록 설계되었습니다. 12V 출력 전압을 갖춘 고품질 장치만 사용하는 것이 좋습니다.비밀번호를 읽을 때 차량에서 불가능한 경우 시작 시 고전압 변환기가 상당히 높은 전류를 소비하여 보호 메커니즘이 작동되거나 심지어 POWER LOGIC 장치가 손상될 수 있다는 점에 유의해야 합니다.

J2534(OBDIIF):

동일한 이름의 인터페이스를 OBDII에 연결하도록 설계되었습니다.

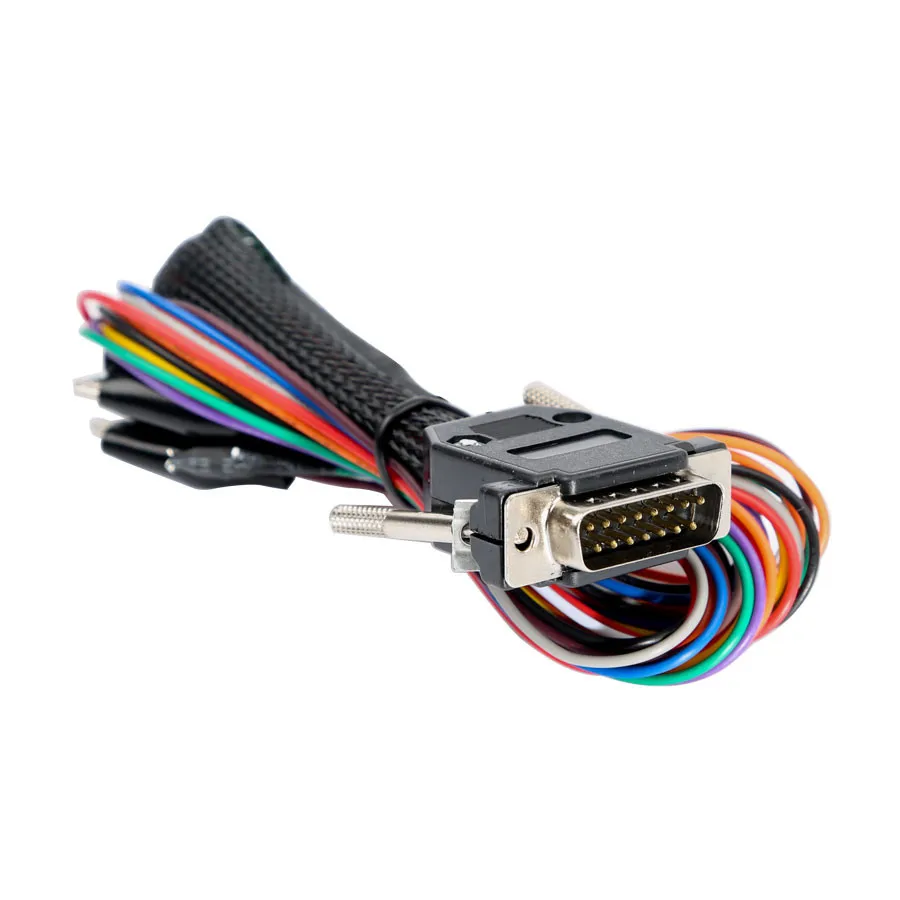

DB15:

메인 커넥터에 연결하도록 설계되었습니다. 14P600KT02,14P600KT03 케이블 또는 유사한 케이블을 사용하는 것이 좋습니다.

IDC26:

보드에 직접 연결하거나 어댑터를 통해 특수 헤드에 연결하도록 설계되었습니다. Tricore GPT용 14P600KT06 케이블 또는 유사한 케이블을 사용하는 것이 좋습니다.

Renesas CPU용 플래싱에는 Flash Development Toolkit 소프트웨어를 사용하는 것이 좋습니다.

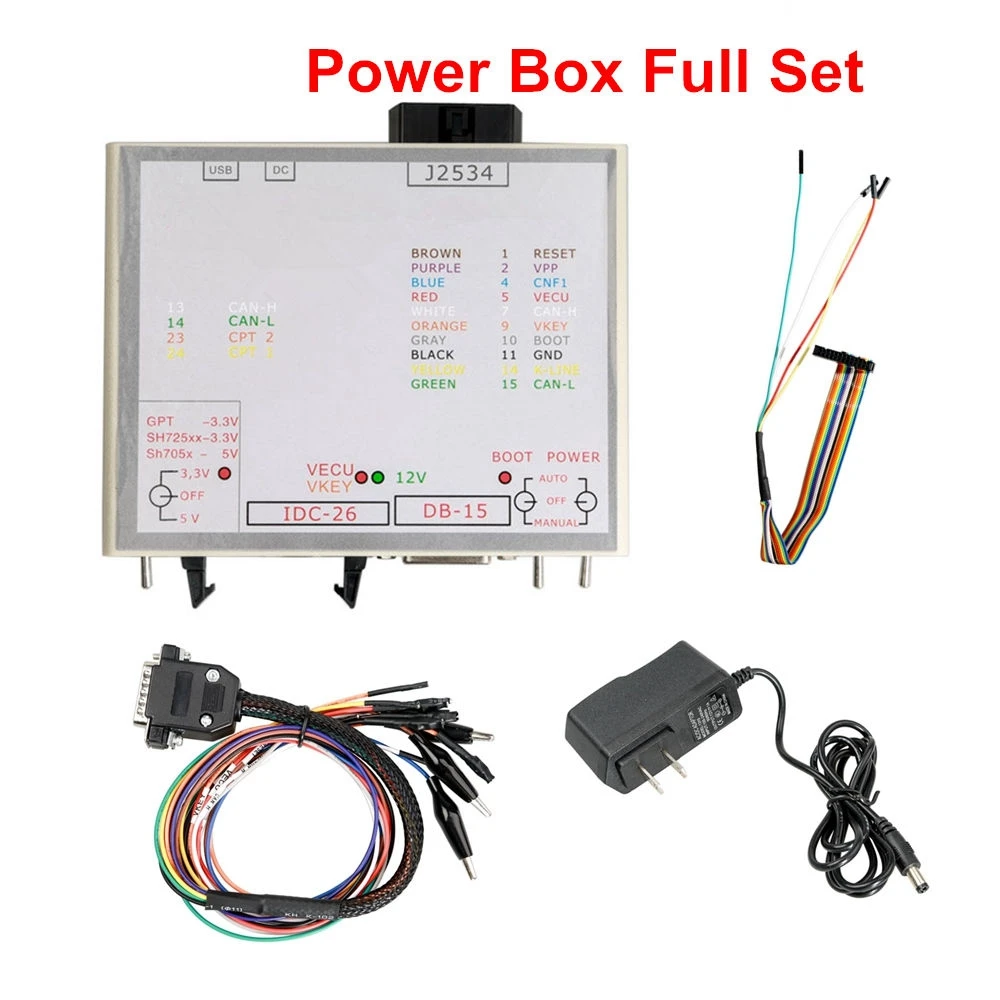

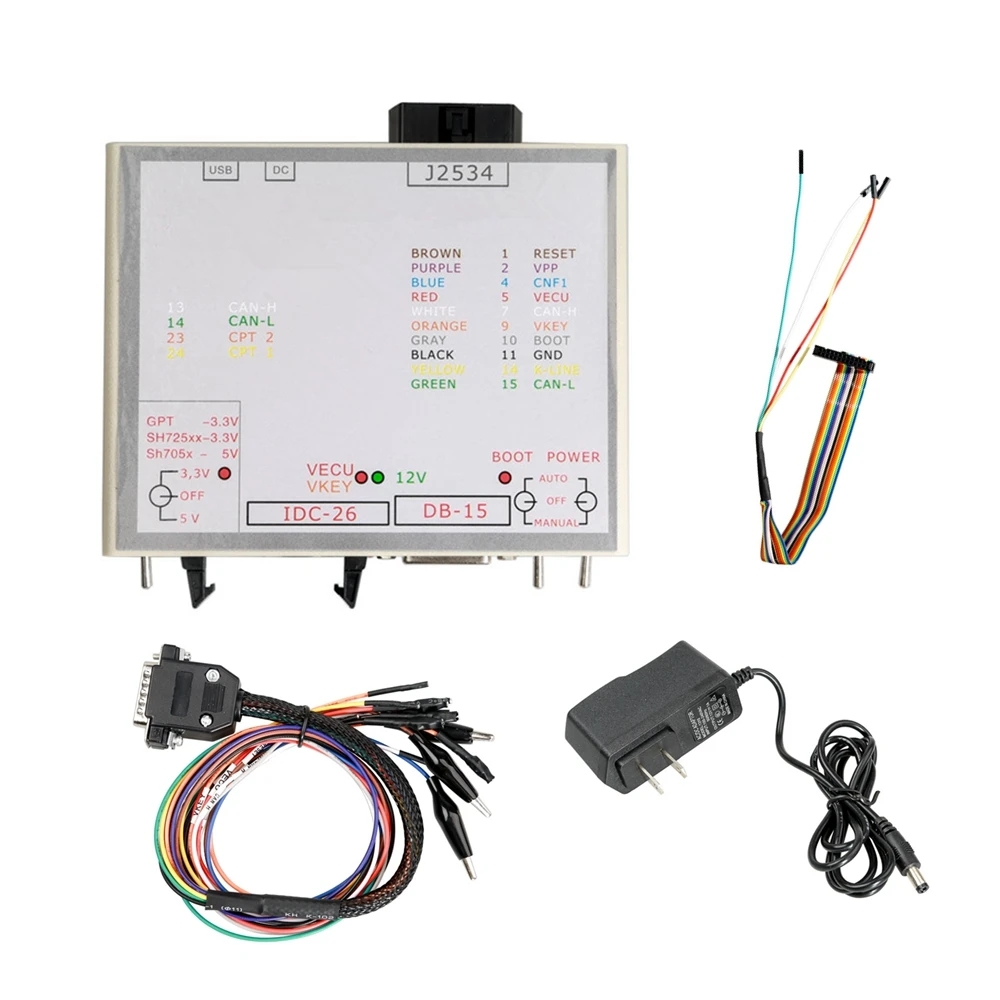

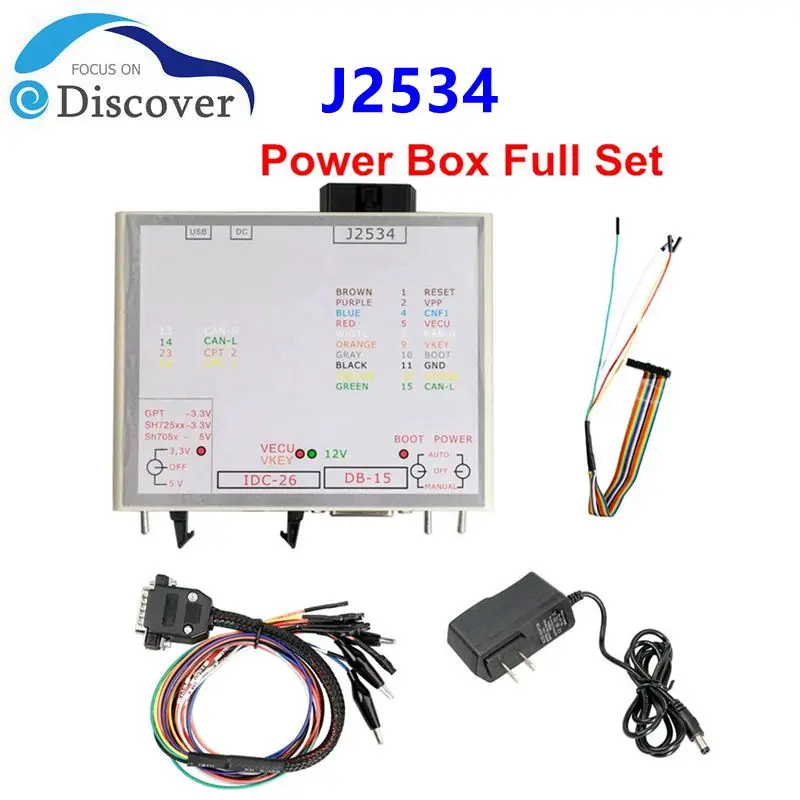

패키지 목록:

1 X 파워박스

1 X 컬러 와이어 다이어그램

1 X GPT 컬러 케이블

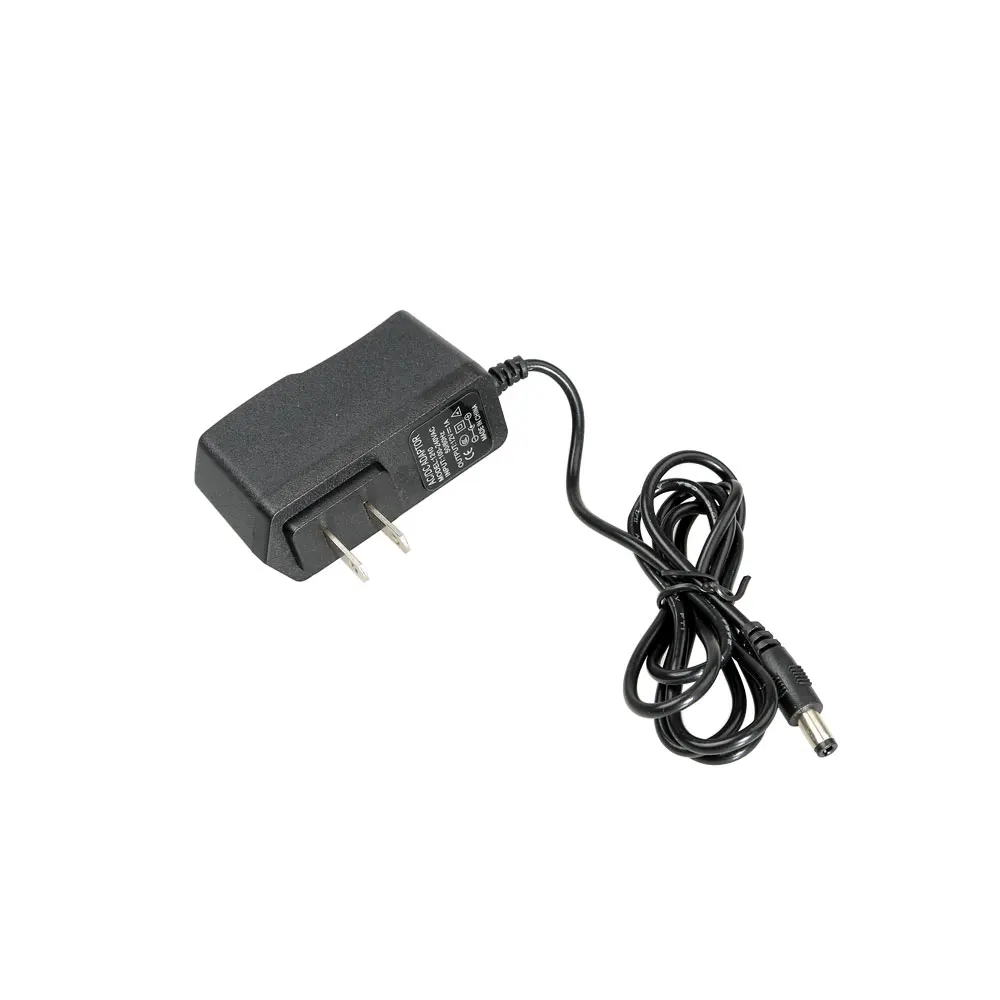

1 X 충전기 플러그
