제품 설명:NetApp용 MiniSAS HD SFF8088 - QSFP SFF8436 SAS 구리 패시브 케이블 어댑터

4선: 미니 SAS

케이블 길이: 0.5M

와이어 크기: 28AWG, 주석 도금 구리, OD: 0.9*2.3,

결합 부분에 잠금: 래치 포함

도금: Ni 100u' min 이상 Au 15u' min

색상: 케이블 화이트, 오버 몰드 블랙

환경 준수: ROHS

가연성: 케이블 수평 화염, PCB 94V0, PBT 94V0

애플리케이션

데이터/통신

1.RAID(독립 디스크의 중복 배열)

2. 워크스테이션

3.랙마운트 서버

4.서버

5. 보관함

특징 및 이점

1. 전송 속도 12Gbps.

2.SAS4.0 사양을 만나보세요.

기계적 성능

결합력과 결합해제력

조건: EIA 36413.속도로 삽입 및 추출

25mm/분.

결합력: Mini SAS의 경우 최대 55N.

분리력: Mini SAS의 경우 최대 49N.

결합력: SATA 커넥터의 경우 최대 45N.

분리력: SATA 커넥터의 경우 최대 10N.

전기적 성능

1.연락처 현재 등급

결합 시 핀당 최대 0.5암페어.

2. 전압 정격

결합 또는 분리 시 접점당 30VAC.

3. 접촉 저항

최대 30mΩ초기, 스트레스 테스트 후 최대 15mohm.

4. 유전체 내전압

1분간 500VAC 고장 없음.

5. 절연 저항

최소 1000MΩ.

신호 무결성

1.결합 커넥터 임피던스: 100ohm±15%

2.케이블 절대 임피던스: 100ohm±10%

3.케이블 쌍 매칭: ±5Ω

4.공통 모드 임피던스: 25~40Ω

5.삽입 손실: 최대 4.5Ghz까지 -6dB;

6.누화: -26dB~6Ghz;

제품 환경 준수

RoHS2.0: 준수

중국 RoHS: 예

REACH SVHC: 예

낮은 할로겐 상태: 검토되지 않음

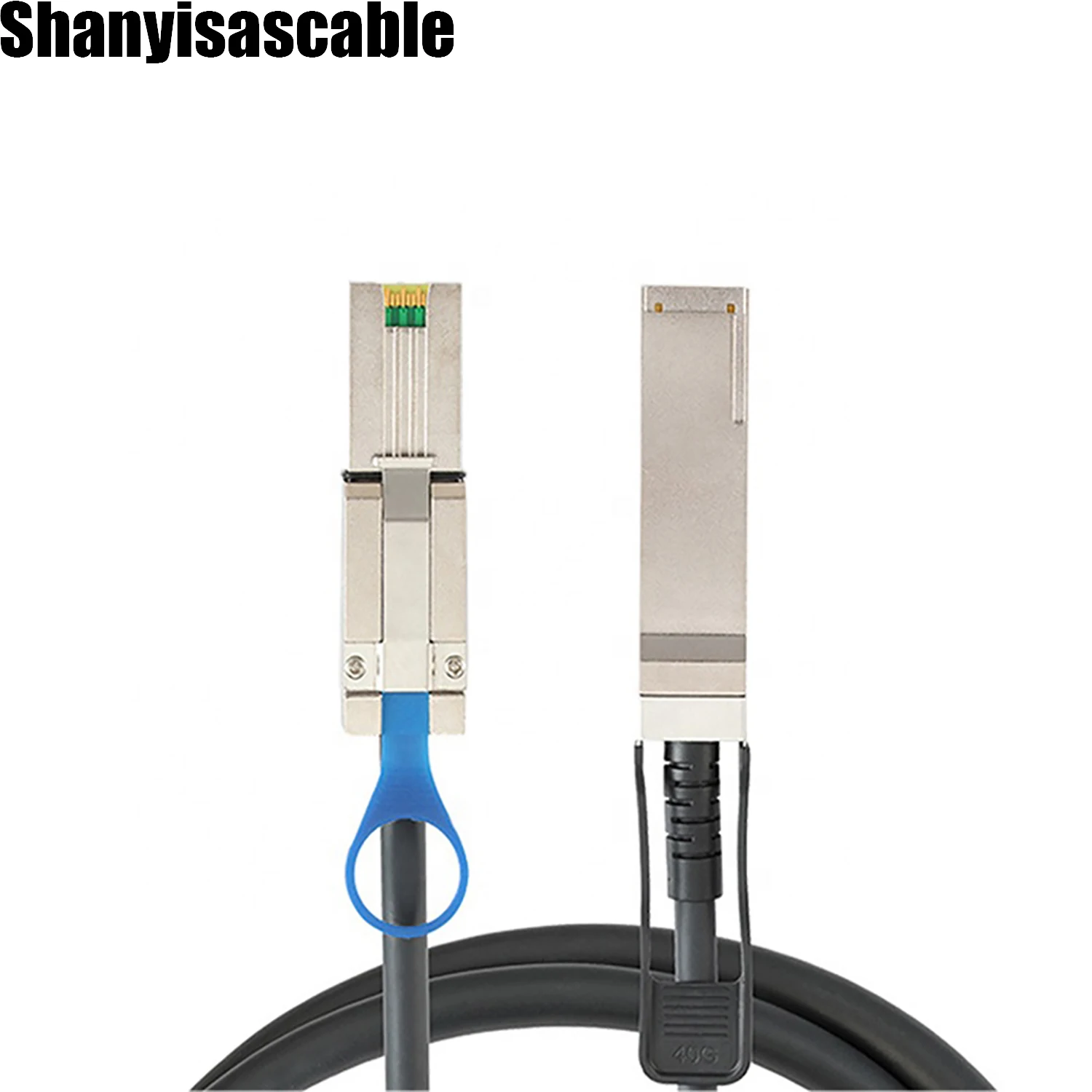

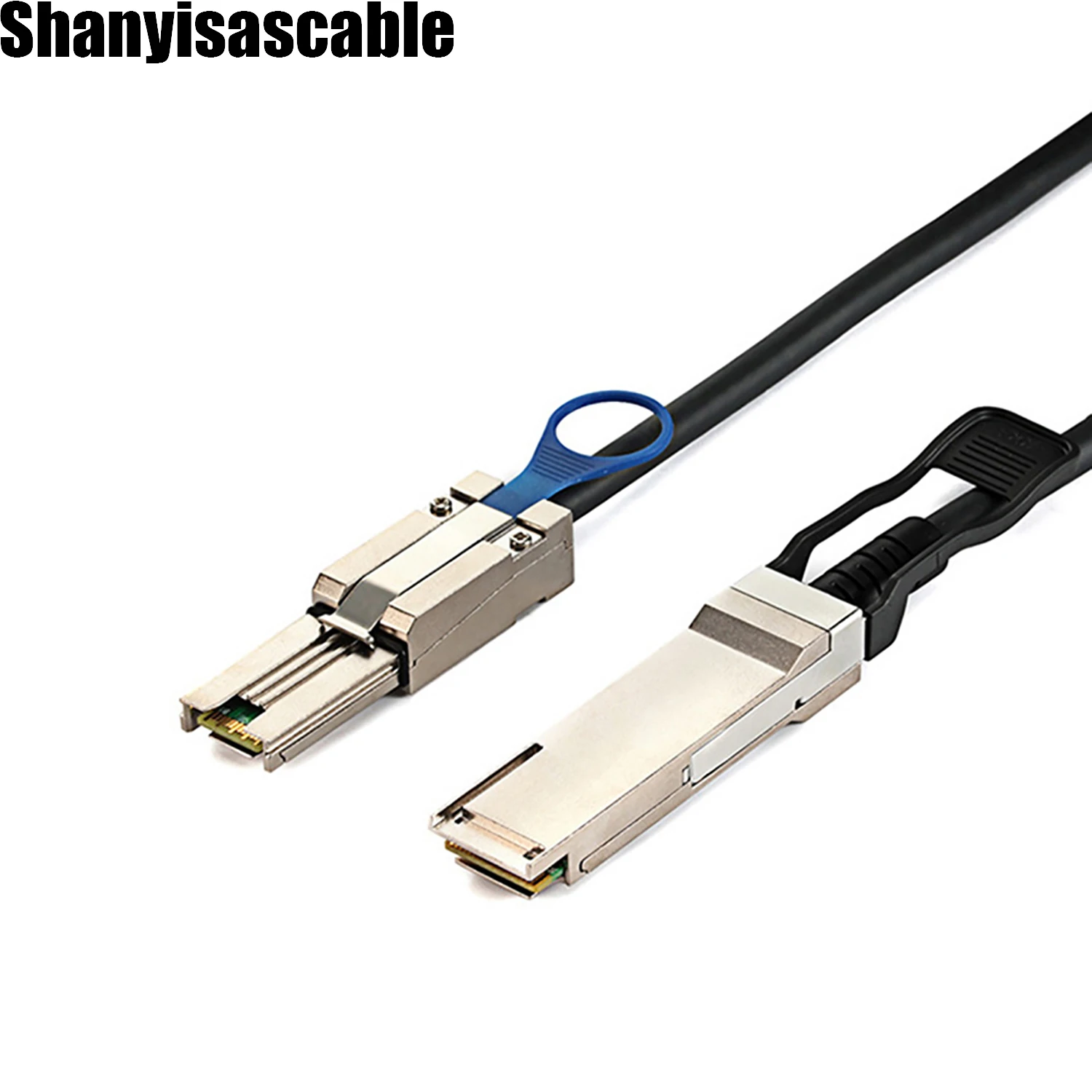

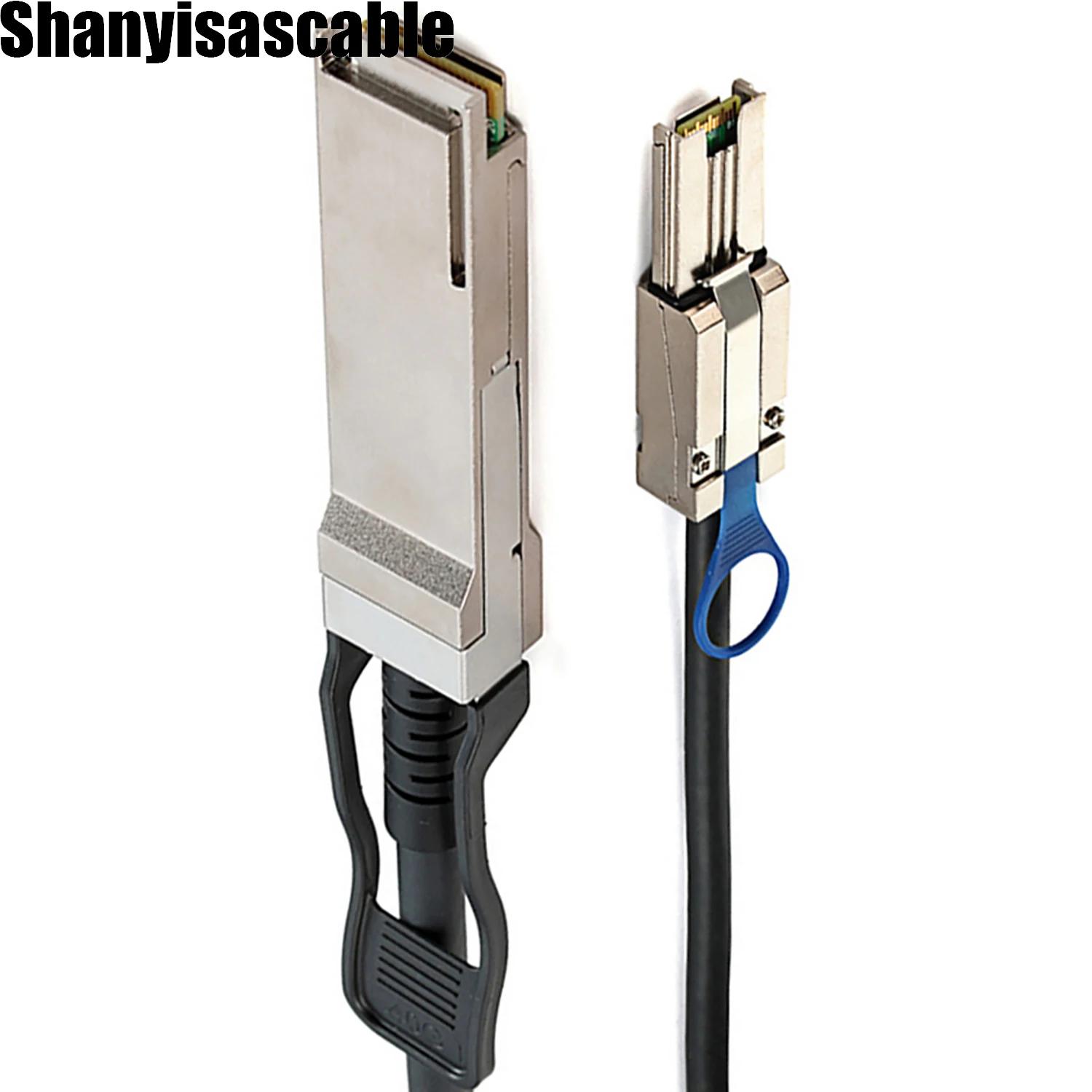

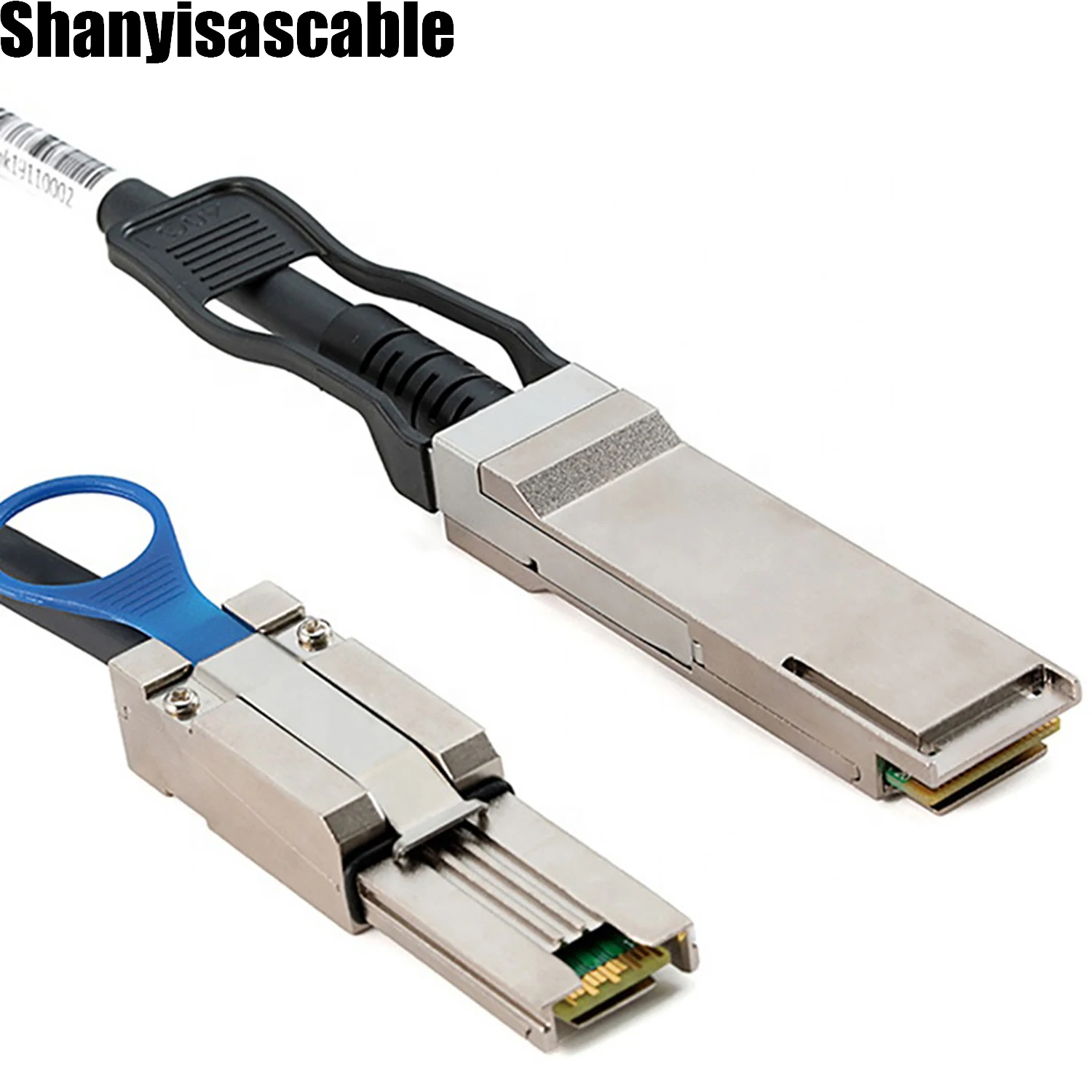

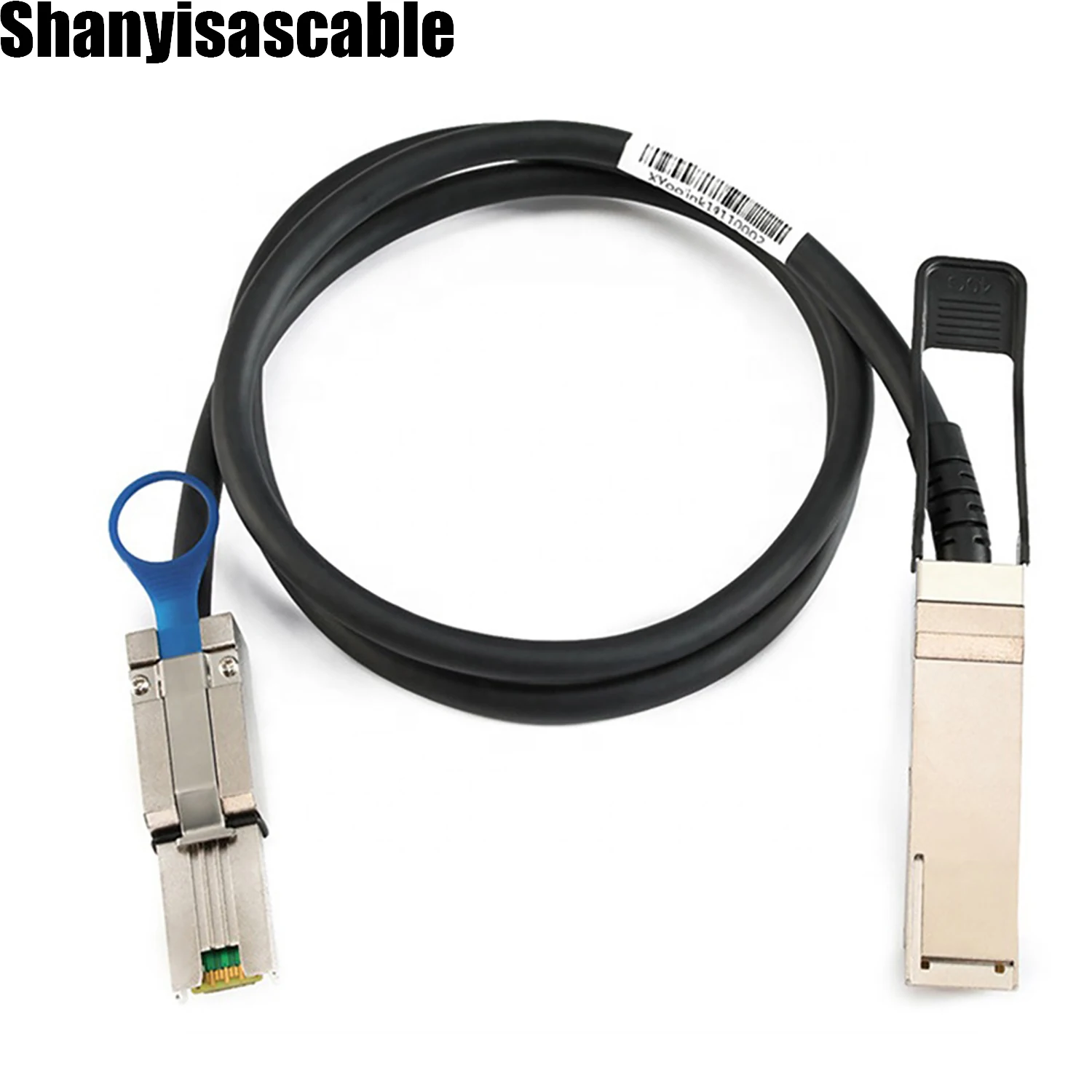

제품 사진

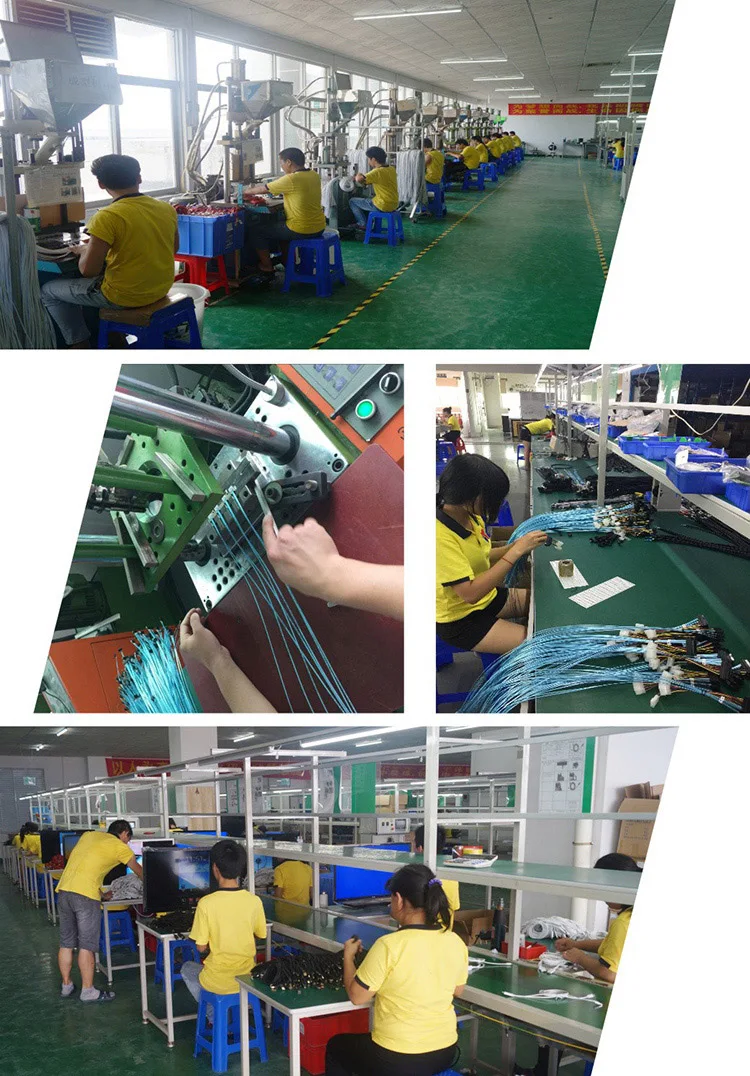

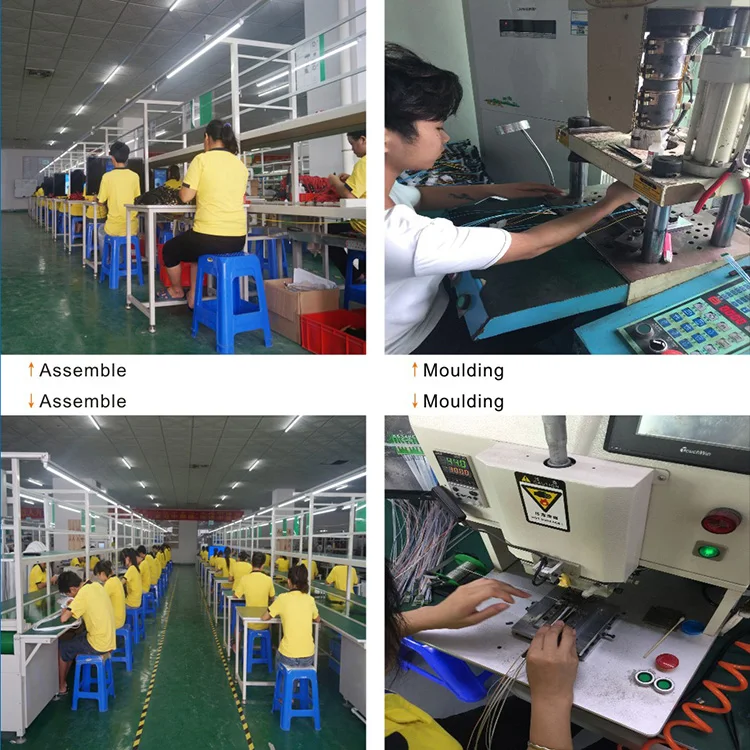

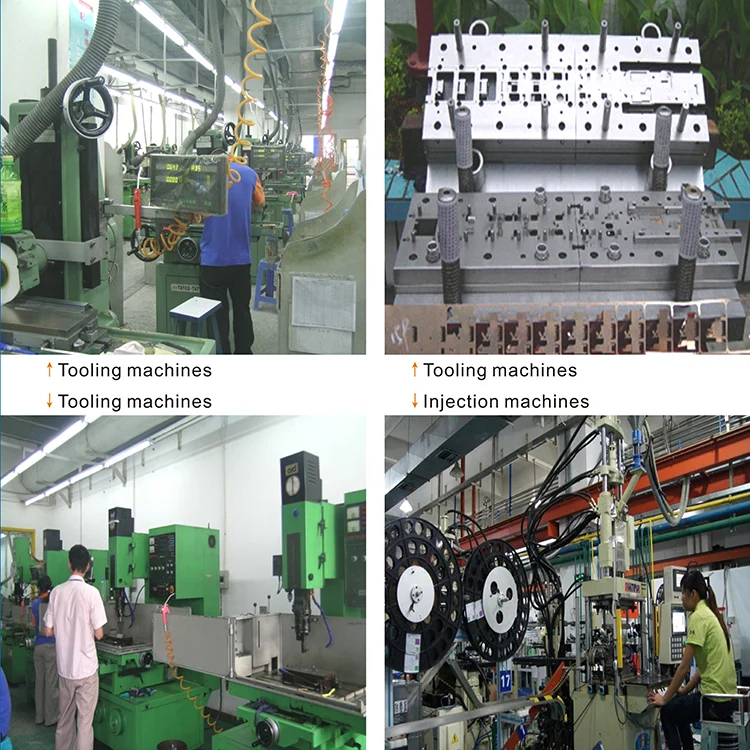

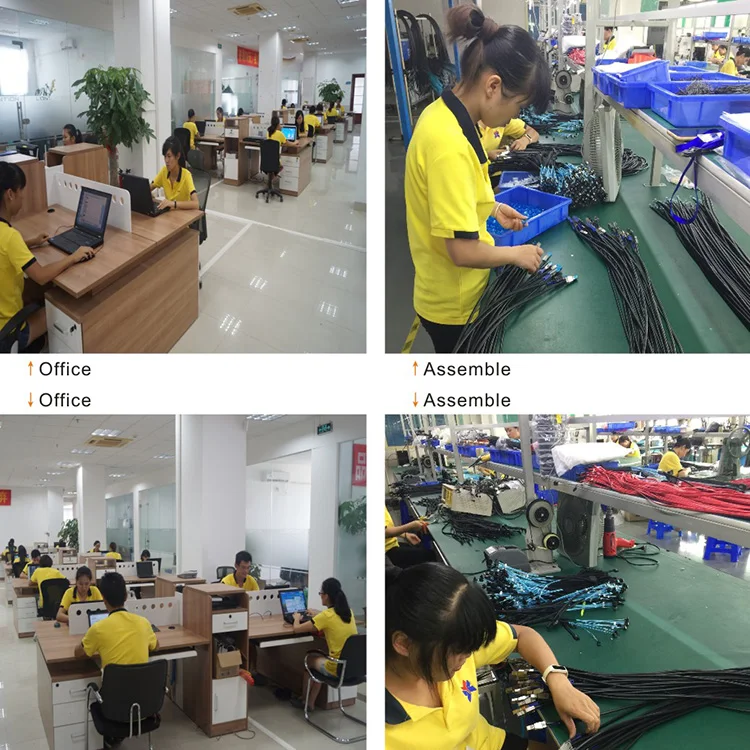

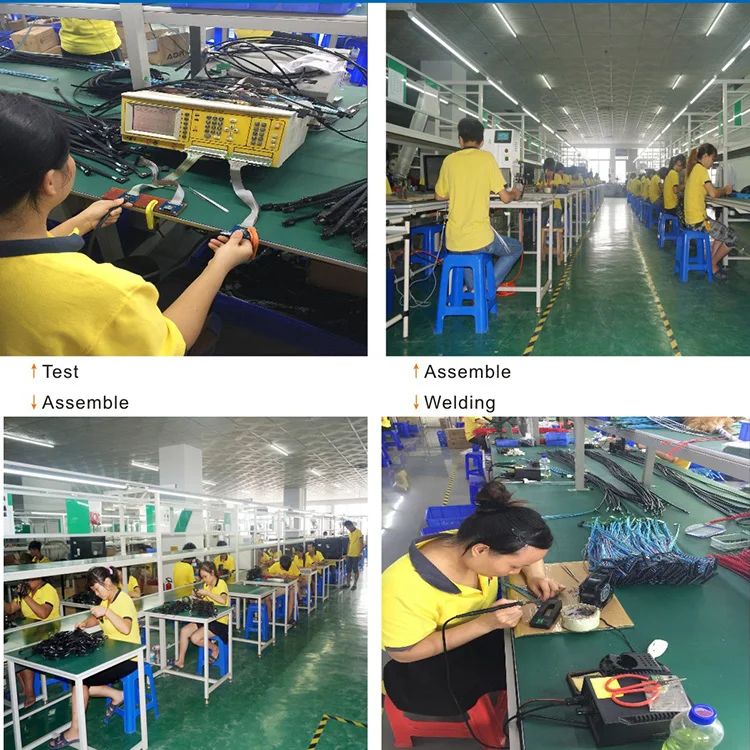

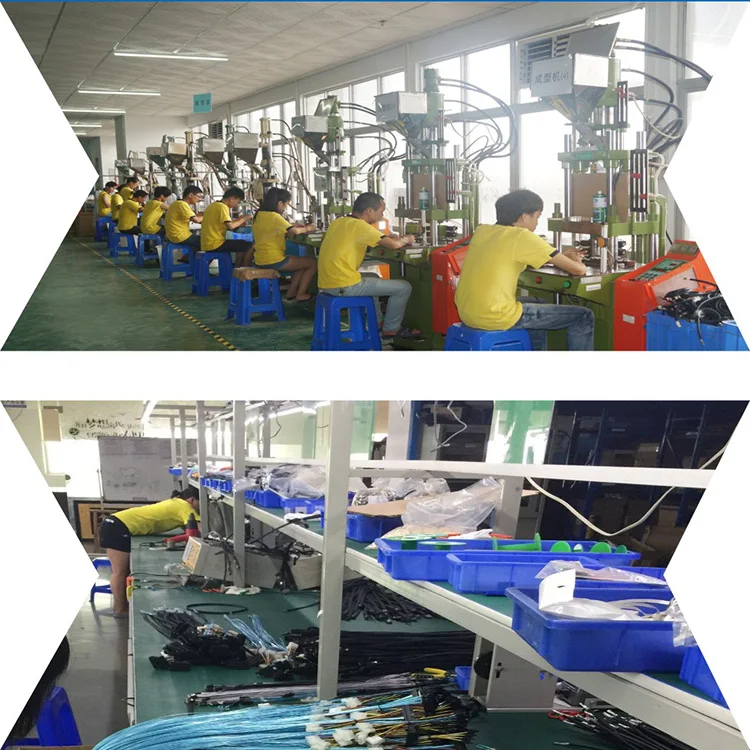

워크숍 사진
