이 키트 구매 지침:

1, 구매하기 전에 화면 모델이 목록의 모델과 정확히 동일하고 화면 자체가 켜지고 정상적으로 표시될 수 있는지 확인하십시오.화면이 손상된 경우 이 키트는 손상된 화면을 수리하고 구동할 수 없으므로 주문하지 마십시오.

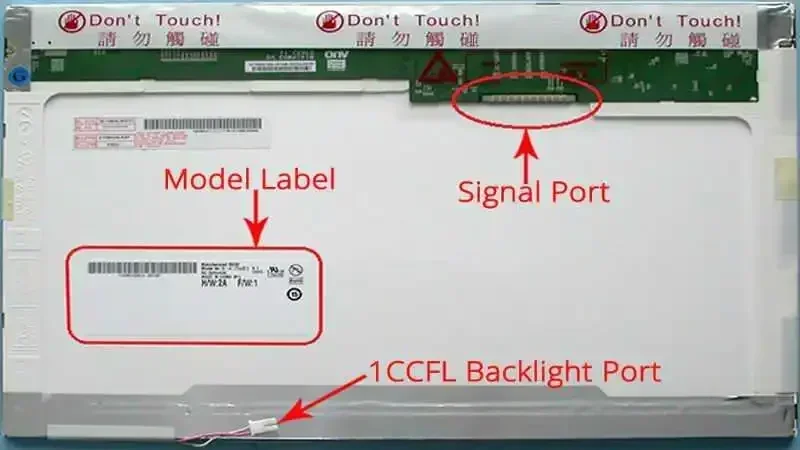

2, 귀하의 화면 모델이 제품 목록에 없는 경우.적합한 키트를 확인하려면 전체 화면 모델을 제공하십시오(이것은 매우 중요합니다. 잘못된 구매로 인해 사용할 수 없게 될 수 있습니다).모델 라벨은 스크린 패널 뒷면에서 찾을 수 있습니다.다음 사진에 표시된 것처럼:

3, POWER LOGIC 어댑터 입력: DC 12V 3A(DC 포트: 2.5MM 및 5.5MM 내부+ 외부-)

참고: 전압이 12V를 초과하는 POWER LOGIC 어댑터를 사용하지 마십시오. 회로 기판이 손상될 수 있습니다.

4, 이 컨트롤러 보드 키트는 LVDS 30핀, 1.0MM 피치 신호 포트가 있는 디스플레이 화면에 적합합니다.올바른 신호 입력이 감지되지 않은 경우.약 5초 후에 자동으로 대기 모드로 진입합니다.표시등이 녹색에서 빨간색으로 변경되었습니다.다음 사진에 표시된 것처럼:

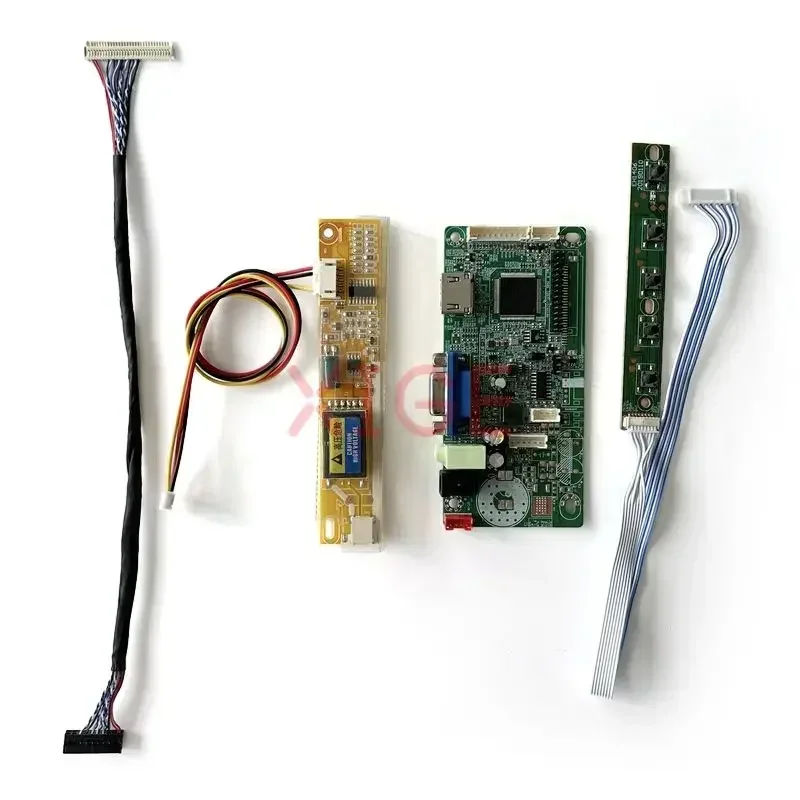

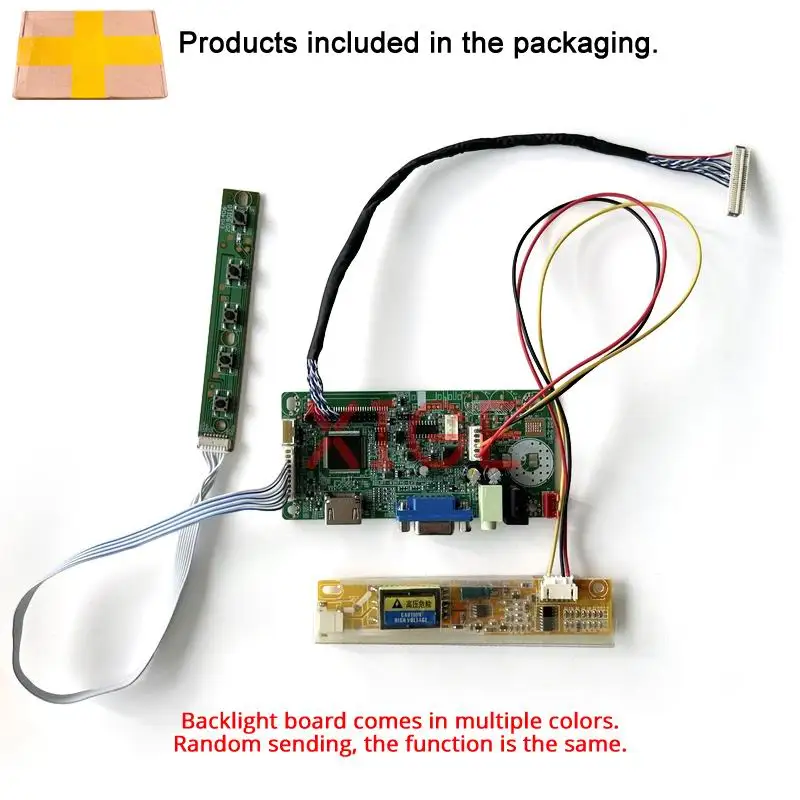

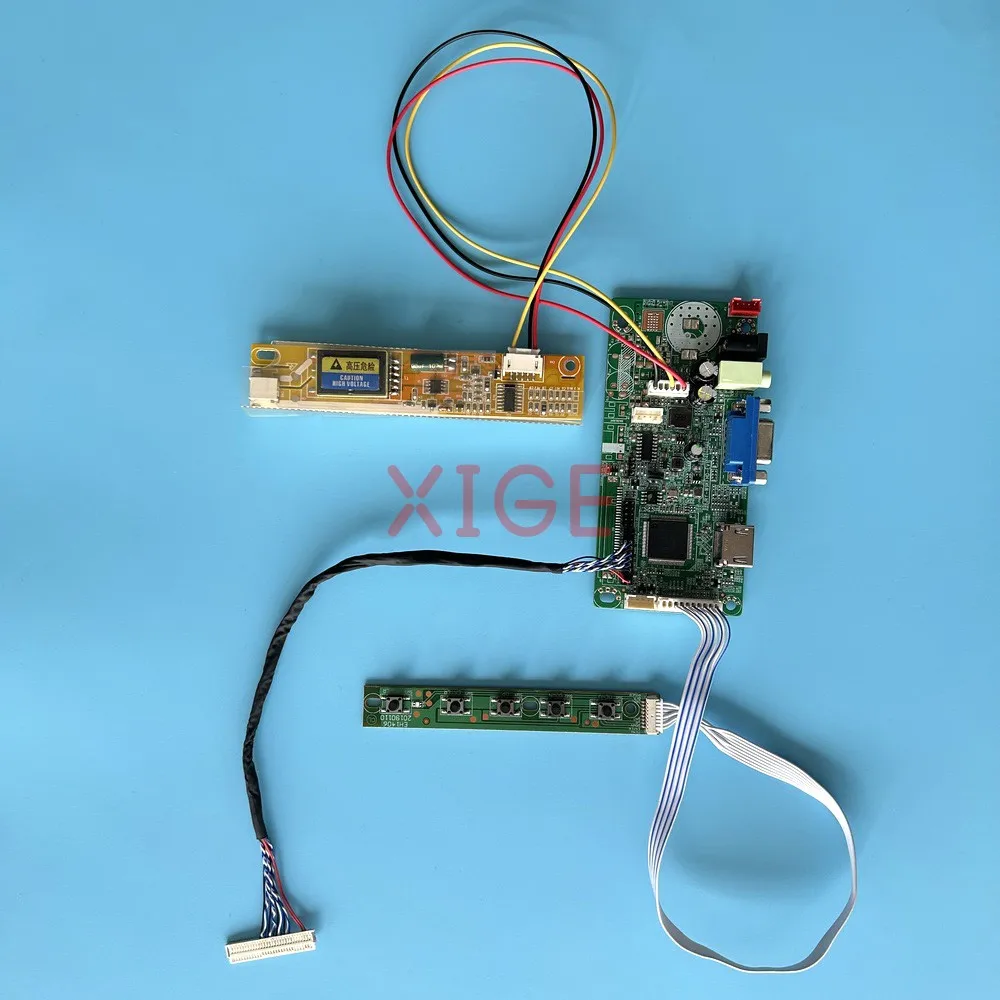

5, 키트에는 다음이 포함됩니다.

1Pcs X 컨트롤러 마더보드

1Pcs X LVDS 30 핀 신호 케이블

1Pcs X 키보드(케이블 포함)

1Pcs X 백라이트 인버터(화면 구성에 따라)

6, 키트에 포함된 제품 외에도 다음 액세서리가 필요할 수도 있습니다.

DC 12V 3A POWER LOGIC 어댑터 →여기를 클릭해주세요

PH2.0 4핀 소형 스피커 →여기를 클릭해주세요

마더보드 보호 박스 →여기를 클릭해주세요

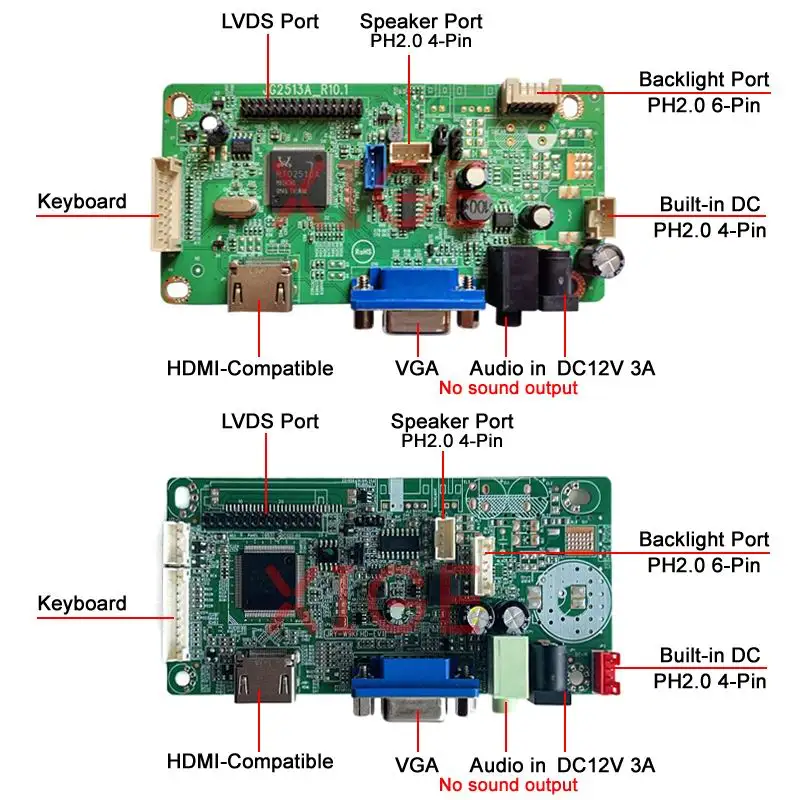

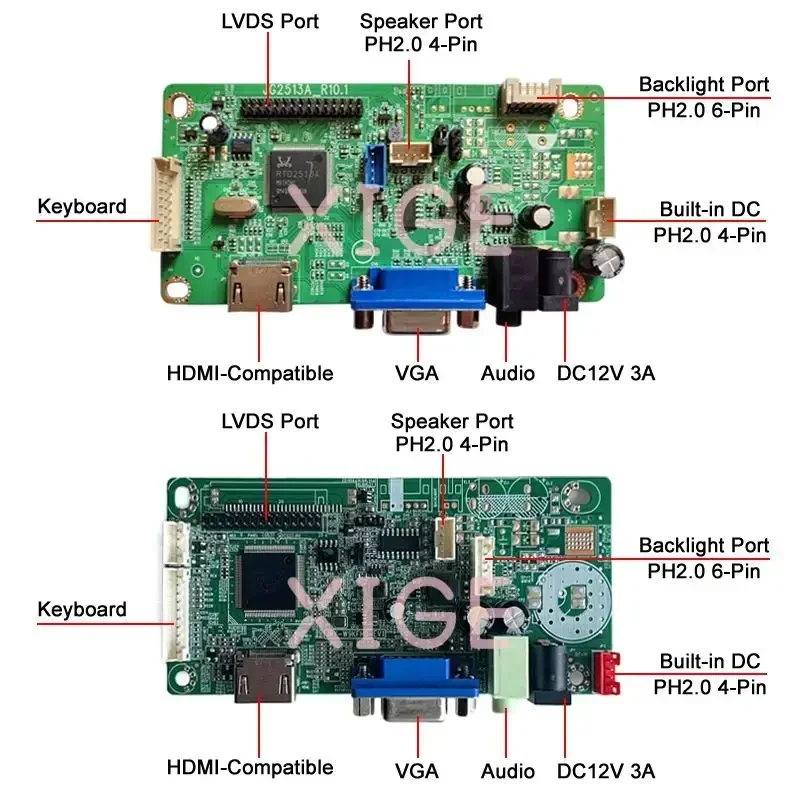

참고하세요:컨트롤러 마더보드에는 동일한 기능을 가진 두 가지 버전이 있습니다.귀하의 화면 모델에 따라 구성하겠습니다.

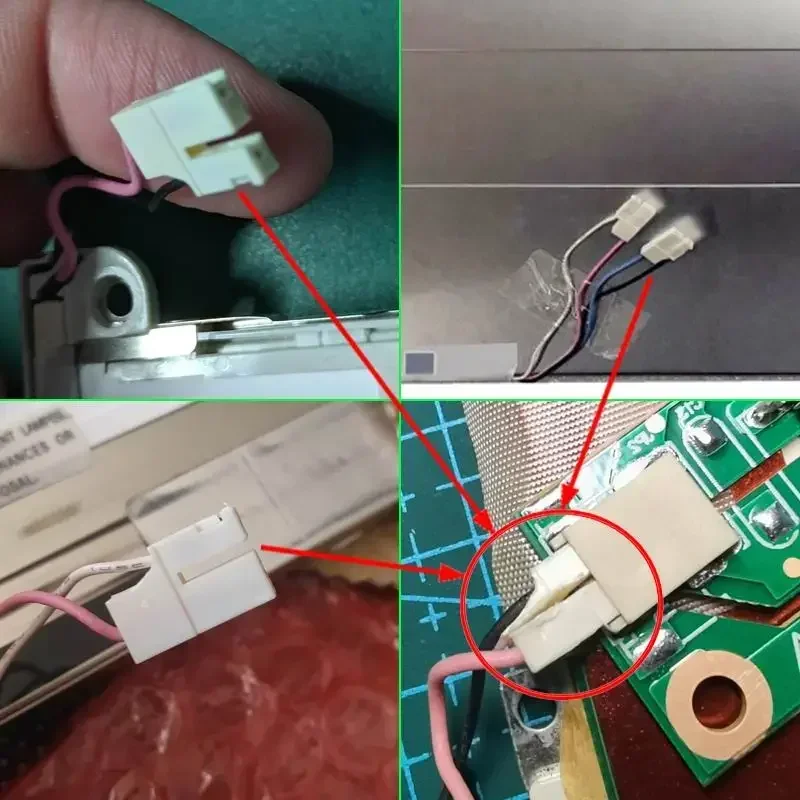

7, 일부 특수 화면 백라이트 커넥터는 백라이트 인버터에 연결하기 위해 절단이 필요합니다.다음 사진에 표시된 것처럼:

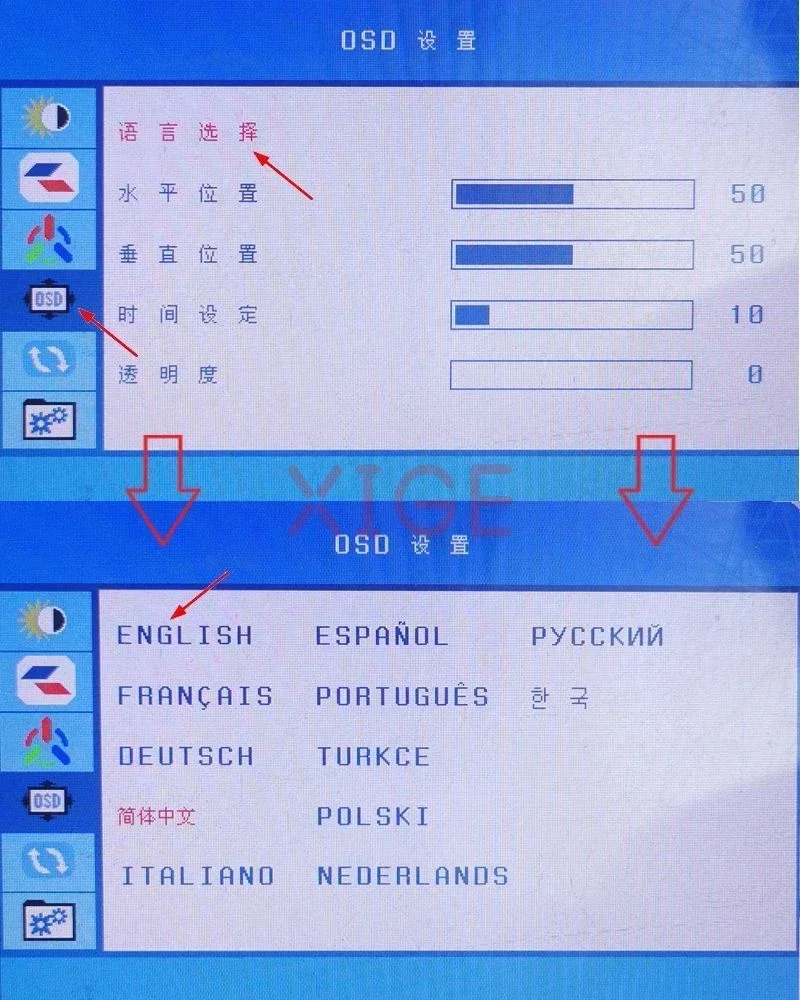

8, 언어 설정은 아래 사진을 참고해주세요.(OSD 메뉴가 다를 경우 문의해주세요)

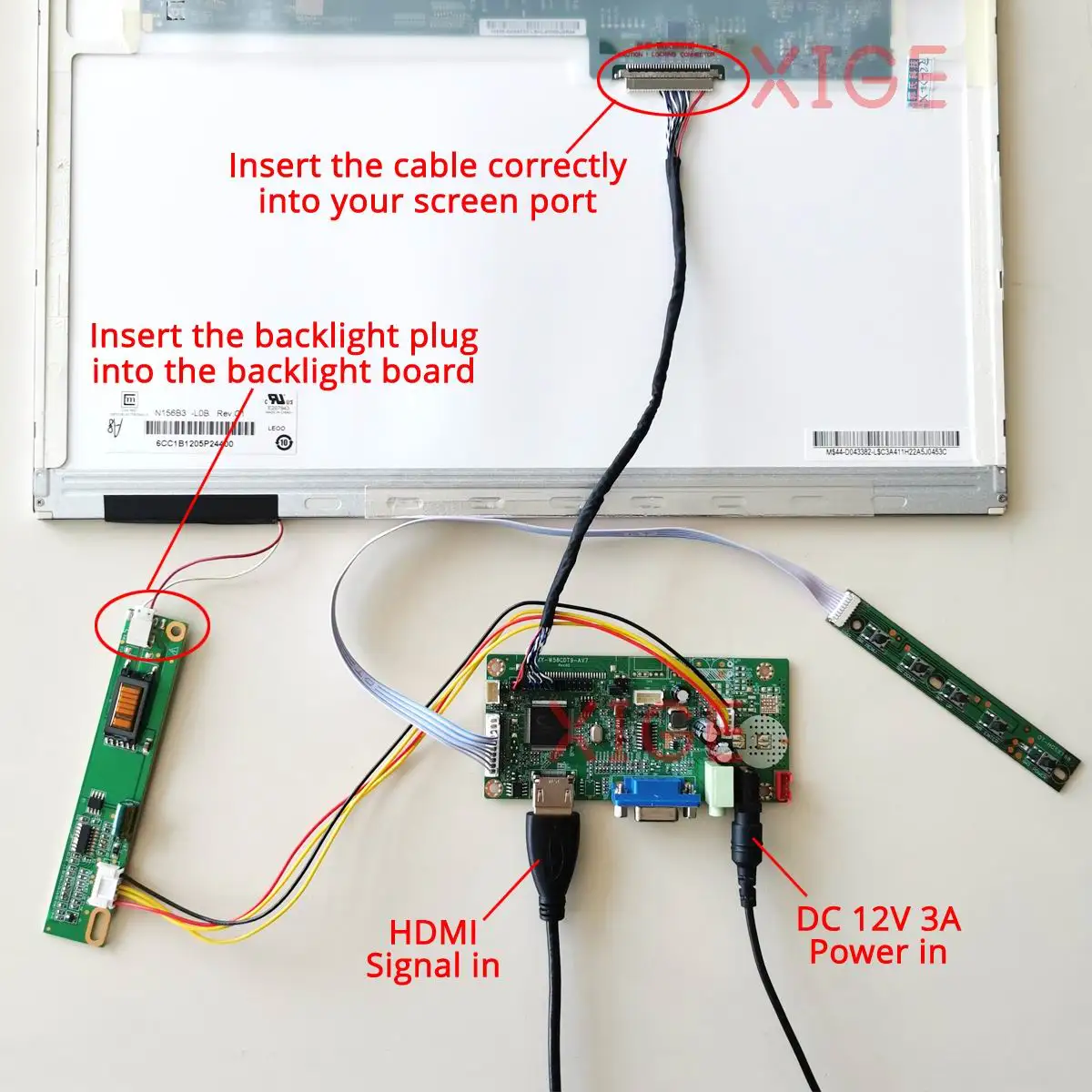

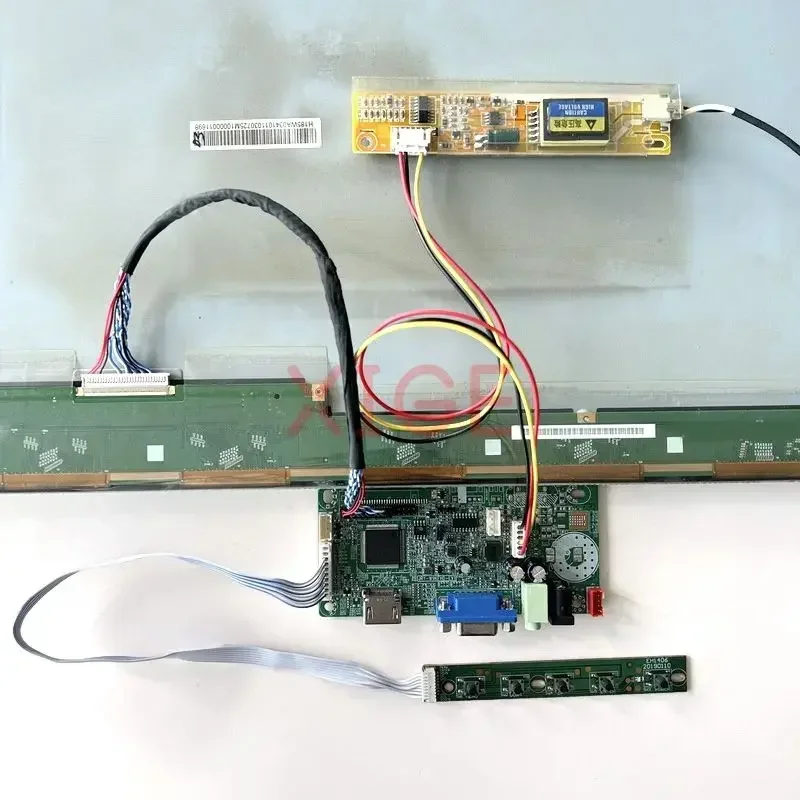

9, 컨트롤러 보드와 화면 사이의 연결 및 설치 단계는 아래 사진이나 메인 비디오를 참조하십시오.

주목: 전원을 켜기 전에 모든 케이블을 연결해 주세요.전원을 켤 때 단락을 방지하기 위해 모든 회로 기판이 금속과 접촉해서는 안 됩니다.

10, 수술 중 문제가 있는 경우. 언제든지 연락 주시기 바랍니다. 문제를 확인하는 데 도움이 되도록 사진이나 동영상을 제공하는 것이 가장 좋습니다. 맹목적인 부정적인 평가는 어떤 문제도 해결하지 못합니다. 우리가 해결하기 위해 의사소통할 수 있기를 바랍니다. 미리 감사드립니다.
