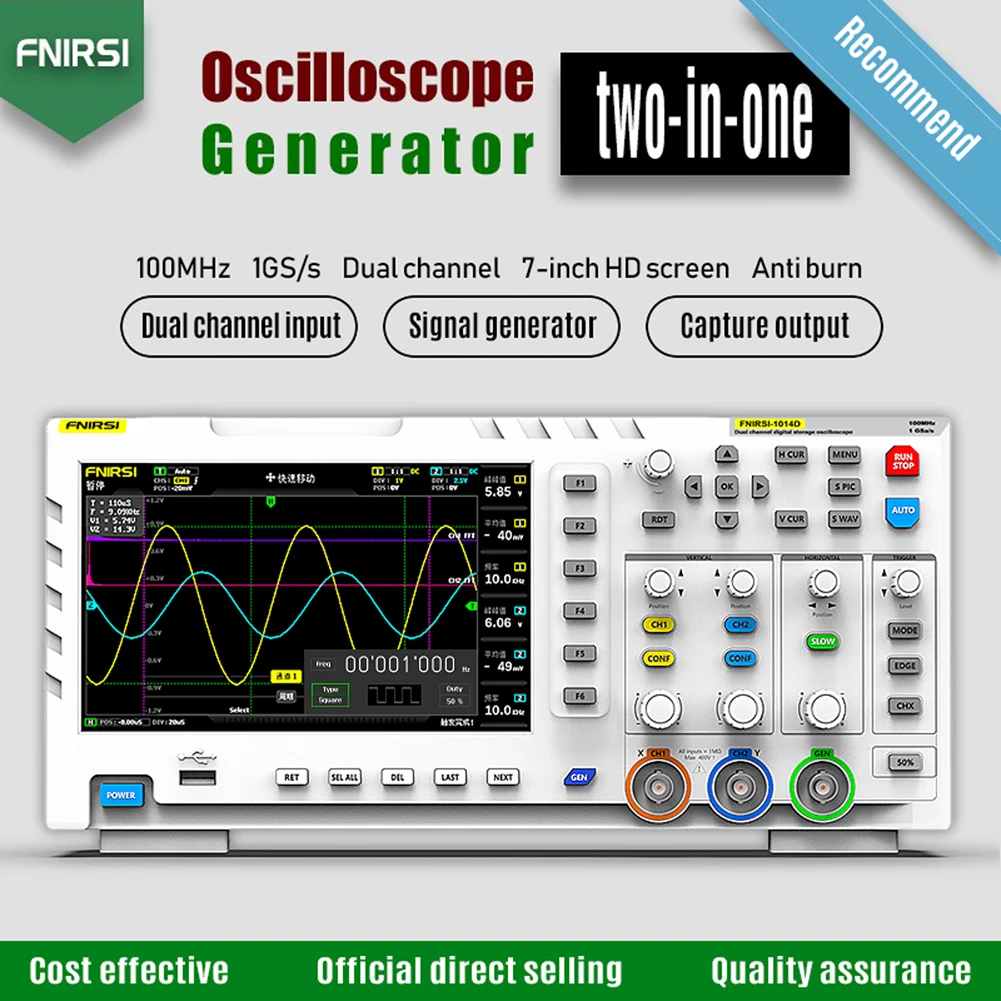

FNIRSI 1014D

FNIRSI1014D는 2 in 1 오실로스코프 및 신호 발생기이며 실시간 샘플링 속도는 1GSa/s이며 100MHz* 2 analog 대역폭, 7인치 TFT LCD 디스플레이 화면, 내장형 고전압 프로- 테스트 모듈은 DDS 기능 신호 발생기 및 업계 최초의 절단 출력(@ 2.0V)이 내장되어 있어 프로브가 10x 기어로 이동하지 않아 발생하는 오실로스코프 연소 사고에 대한 걱정 없이 최대 400V 연속 전압을 견딜 수 있습니다.5vpp), 모든 신호 주파수 단계는 1Hz이며 14가지 표준 기능 신호와 사용자 정의 가능한 절단 신호를 지원합니다. 절단 출력 장치는 오실로스코프로 측정된 복잡한 신호의 일부 또는 전체를 신호 발생기의 출력 신호로 차단합니다. 최대 1000개의 맞춤형 차단 신호를 저장할 수 있습니다.어서 시도해 보세요. 실망시키지 않을 것입니다.

특징:
DDS 신호 발생기가 내장되어 12가지 종류의 기능 신호를 지원합니다.
최대 1000개의 캡처 신호를 저장할 수 있는 캡처 출력 신호 기능.
고도로 지능적인 디코딩 알고리즘을 타겟으로 하는 인코더 수명은 무한하며 지능형 화상 방지 기능은 최대 400V의 내전압을 견딜 수 있습니다.
100MHz * 2 analog 대역폭 및 @ 1GSa/S 샘플링 속도(1X = 5MHz, 10X = 100MHz).
밝은 색상과 높은 대비를 갖춘 7인치 800*480 해상도 컬러 TFT LCD 디스플레이에 완벽하게 맞습니다.
높은 측정 전압 범위: 1X는 0~40V를 측정할 수 있고, 10X는 0~400V를 측정할 수 있습니다.
최대 12개 매개변수 측정: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period.
커서 측정 기능: 주기, 주파수 및 전압을 수동으로 측정하는 것이 편리합니다.
트리거 기능(단일, 일반, 자동)을 완료하고 언제든지 파형 표시(일시 정지 기능)가 고정됩니다.
고효율 원버튼 AUTO 및 원버튼 파형 저장 및 스크린샷 기능을 갖추고 있습니다.
1GB 저장 공간이 내장되어 최대 1000개의 스크린샷 + 1000개의 파형 데이터 세트를 저장할 수 있습니다.
강력한 파형 사진 관리자는 썸네일 탐색, 보기, 상세 보기, 페이지 넘기기, 삭제 및 파형 확대, 축소, 이동 등을 지원합니다.
USB 인터페이스가 장착되어 컴퓨터에 연결하여 스크린샷을 컴퓨터와 공유할 수 있어 2차 분석에 편리합니다.
Lissajous 수치 표시 기능을 사용하면 두 그룹의 신호의 진폭, 주파수 및 위상 대비를 결정할 수 있습니다.
FFT 디스플레이 기능은 신호의 스펙트럼 특성, 메모리 압축 기술, 파형 새로 고침 화면을 깜박이지 않는 것으로 분석할 수 있습니다.
화면 밝기 조정 기능과 배경 grid 밝기 조정 기능으로 휴대도 간편합니다.

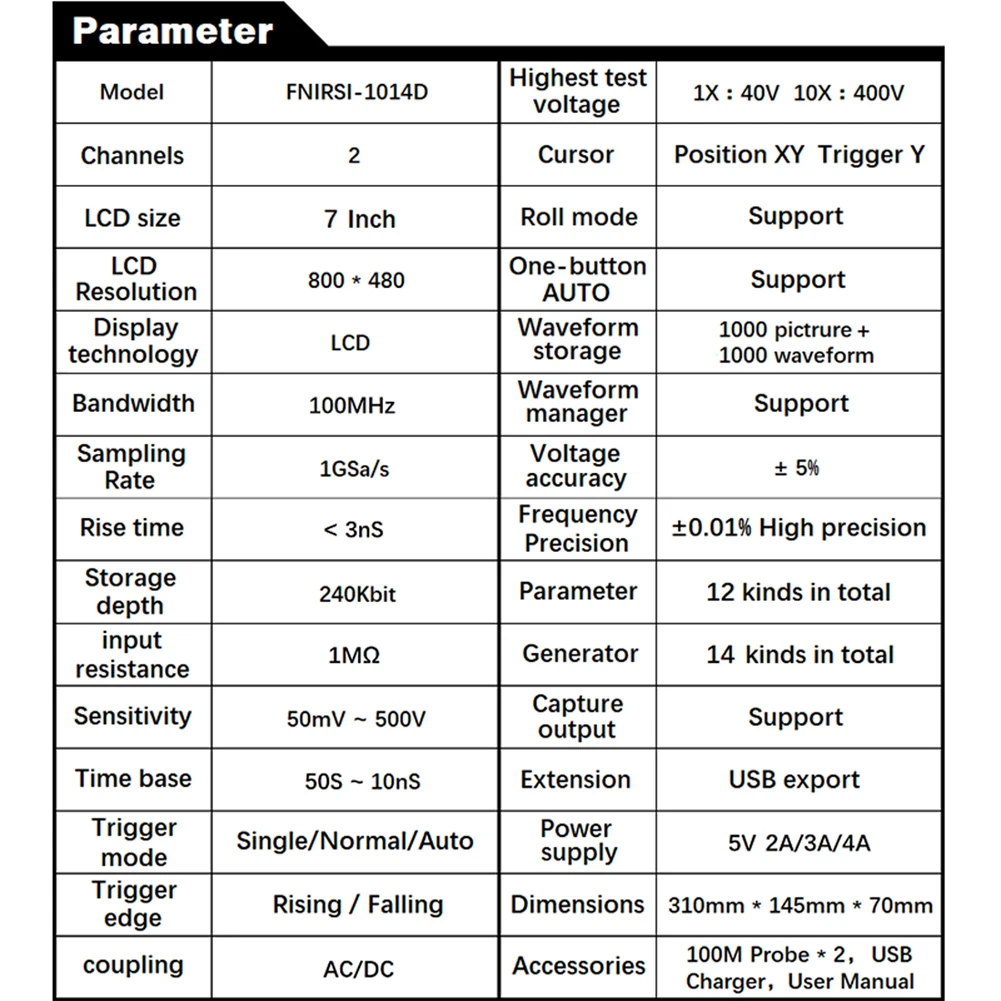

사양:
소재: ABS
아나로그 대역폭: 100MHz * 2
채널 수: 2개 채널
최대 실시간 샘플링 속도: 1GSa/S
수직 감도: 50mV/div ~ 500V/div
수평 시간축 범위: 50S/div ~ 10nS/div
최대 테스트 전압: 40V(1X 프로브), 400V(10X 프로브)
저장 깊이: 240Kbit
입력 저항: 1MΩ
ADC 정밀도: 8비트
커플링 모드: AC/DC
트리거 모드: 단일, 일반, 자동
트리거 에지: 상승 에지/하강 에지
외부 트리거 전압 0~40V
확장 포트: USB 사진 내보내기
패키지 크기: 340*140*70mm / 13.4*5.5*2.8in
패키지 무게: 1500g / 3.3lb
