소개:

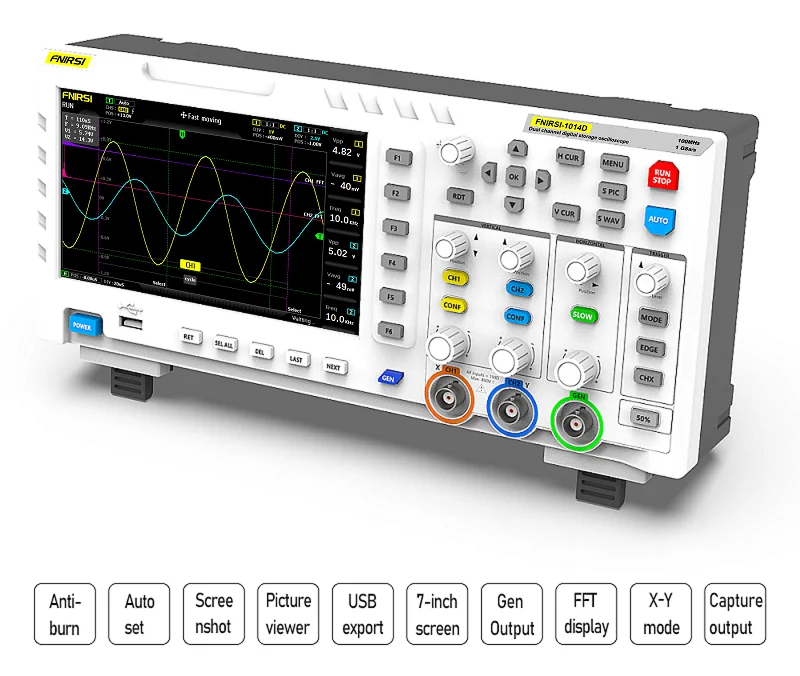

FNIRSI1014D는 FNIRSI가 출시한 2 in 1 오실로스코프 및 신호 발생기입니다.포괄적인 기능과 높은 실용성을 갖추고 있습니다.유지보수 산업과 R&D 산업을 위한 비용 효율적인 듀얼 채널 데스크탑 오실로스코프입니다.
오실로스코프는 1GSa/s의 실시간 샘플링 속도와 100MHz* 2의 아날로그 대역폭을 제공합니다.완전한 트리거 기능(단일 시간/일반/자동), 주기적인 아날로그 신호와 비주기적인 디지털 신호 모두 자유롭게 사용할 수 있습니다.DDS 기능 신호 발생기 내장 및 업계 최초의 쵸핑 출력(@ 2.5vpp), 모든 신호 주파수 단계는 1Hz, 14가지 표준 기능 신호 및 사용자 정의 가능한 절단 신호 지원, 절단 신호 발생기의 출력 신호로 오실로스코프로 측정된 복잡한 신호의 일부 또는 전체를 차단하는 출력 장치, 최대 1000개의 맞춤형 차단 신호를 저장할 수 있습니다.내장된 고전압 보호 모듈은 프로브가 10x 기어로 이동하지 않아 발생하는 오실로스코프 연소 사고에 대한 걱정 없이 최대 400V 연속 전압을 견딜 수 있습니다.
느린 레벨 변화를 모니터링할 수 있는 대형 시간축 스크롤 모드; 지루한 조정 없이 측정된 파형을 표시할 수 있는 효율적인 원버튼 자동 장치가 장착되어 있습니다.

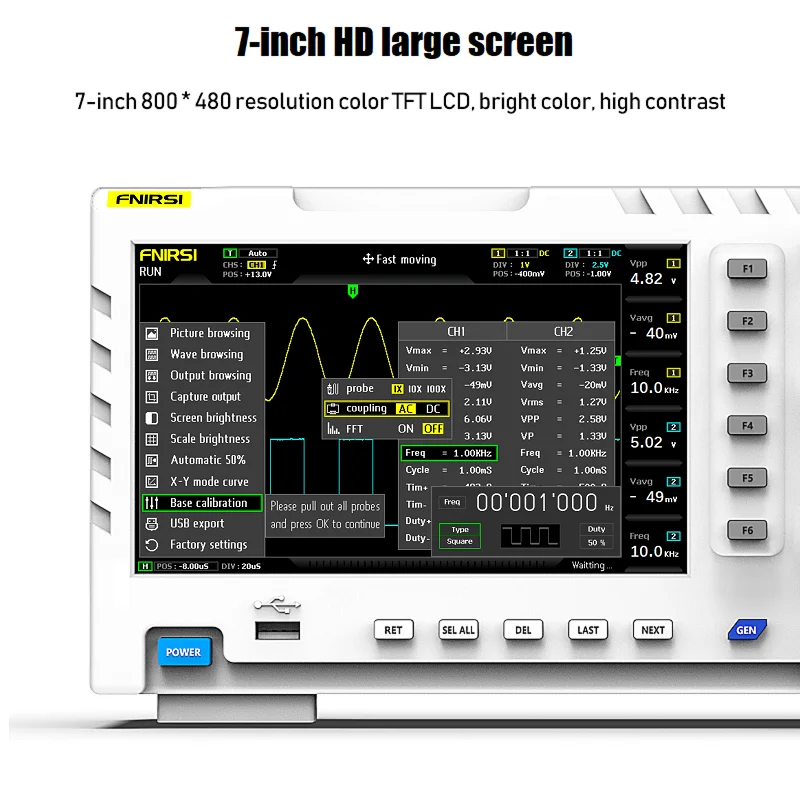

7인치 800*480 해상도의 고화질 LCD를 표시합니다.

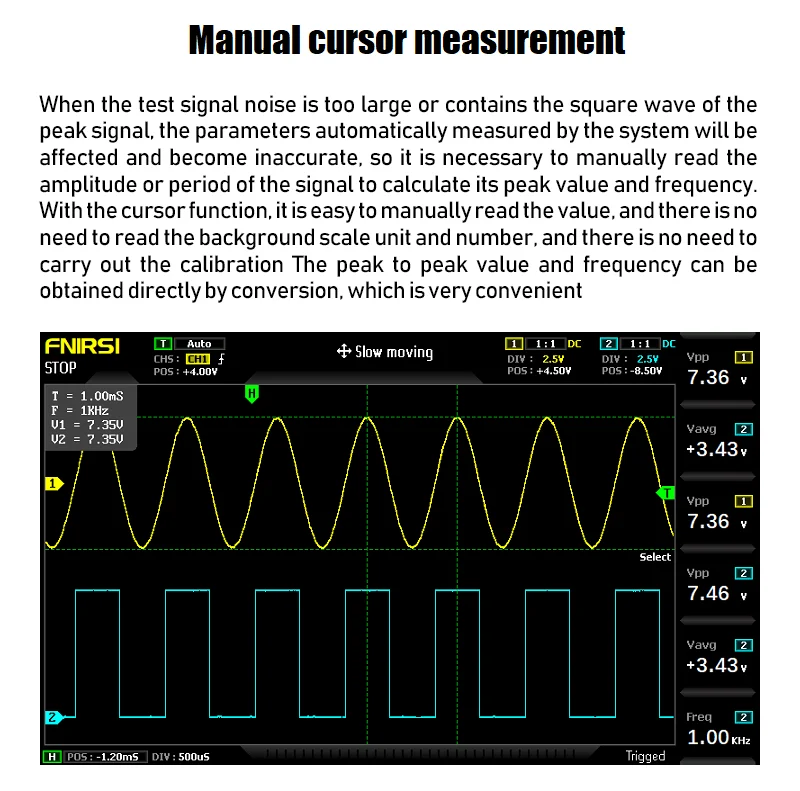

커서 측정 기능은 진폭 및 주파수 매개변수를 수동으로 읽을 때 배경 눈금 단위 및 수량을 읽을 필요가 없으며 피크 대 피크 및 주파수를 직접 얻기 위해 변환할 필요가 없습니다. 매우 편리한 화면 캡처 및 파형 저장 기능,

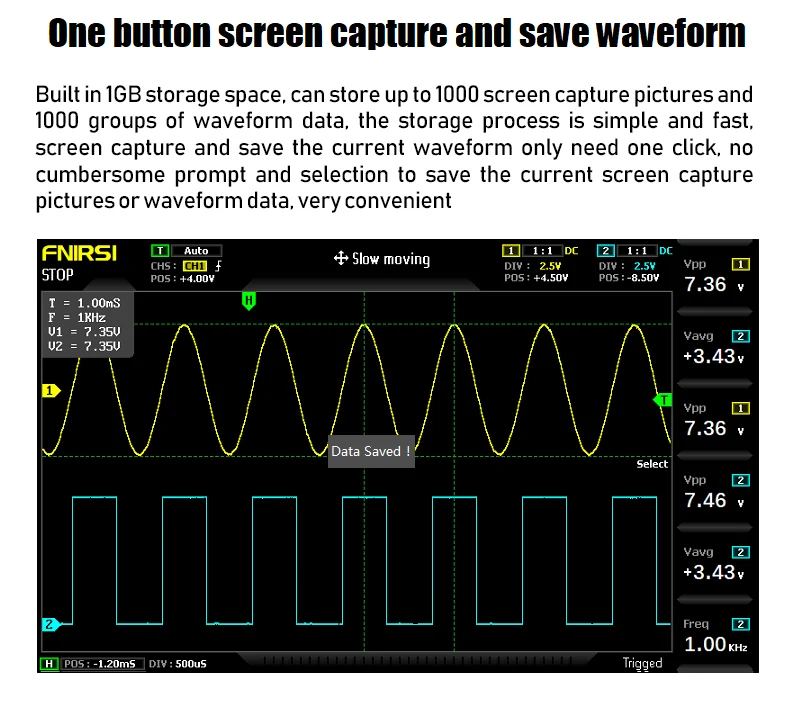

내장된 1GB 저장 공간은 최대 1000개의 화면 캡처 사진 + 1000개의 파형 데이터 그룹을 저장할 수 있습니다. 저장 프로세스는 간단하고 빠르며 한 번의 클릭으로 현재 파형을 저장하고 현재 데이터를 저장하기 위한 번거로운 프롬프트 및 선택이 필요하지 않습니다. 매우 편리합니다.강력한 파형 이미지 관리자, 썸네일 검색 지원, 보기, 세부 정보 보기 페이지 넘기기, 삭제, 파형 확대, 축소 및 이동 기능은 2차 분석에 편리합니다.
동체에는 컴퓨터와 연결하여 자체 화면 캡처 사진과 컴퓨터를 공유할 수 있는 USB 인터페이스가 장착되어 있어 2차 분석에 편리합니다.Li Shayu의 디스플레이 기능은 두 그룹의 신호의 진폭, 주파수 및 위상을 비교하고 판단하는 데 사용할 수 있습니다.
FFT 보기 기능은 신호의 고조파 구성 요소를 추정할 수 있습니다. Li Shayu의 디스플레이 기능은 두 그룹의 신호의 진폭, 주파수 및 위상을 비교하고 판단하는 데 사용할 수 있습니다.



특징:

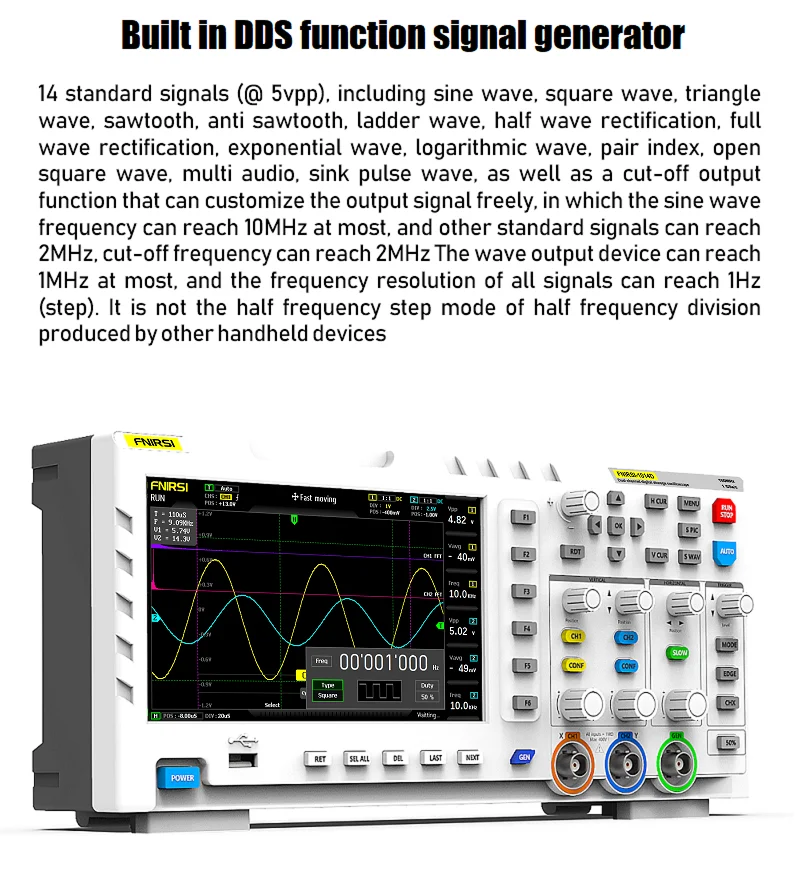

1.DDS 신호 발생기가 내장되어 12가지 종류의 기능 신호를 지원합니다.

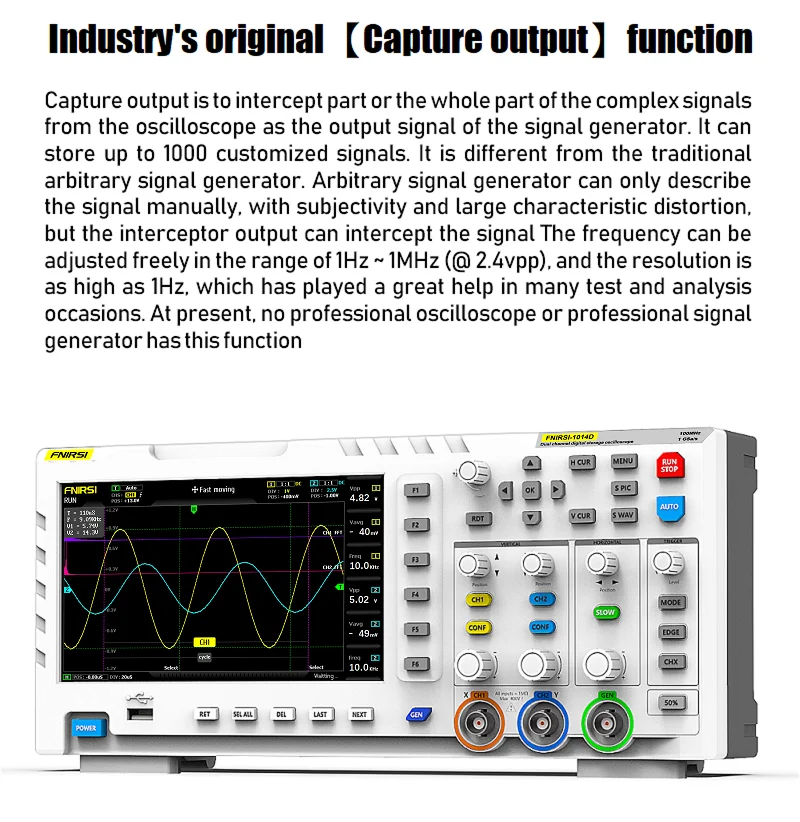

2. 최대 1000개의 캡처 신호를 저장할 수 있는 캡처 출력 신호 기능.

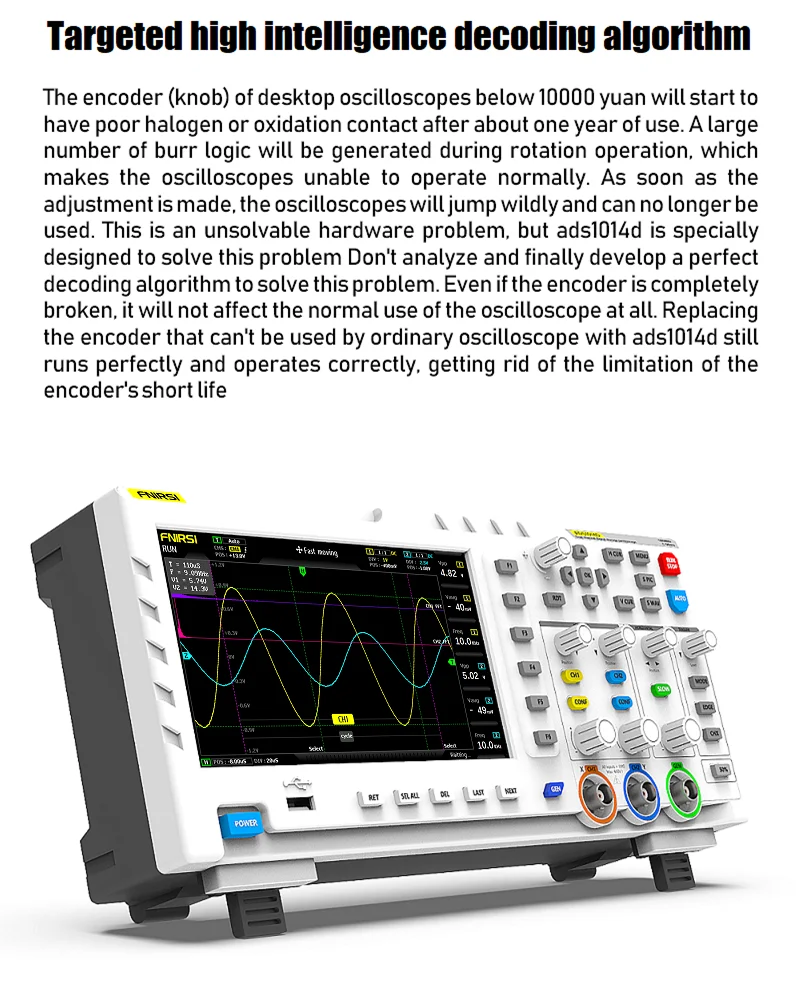

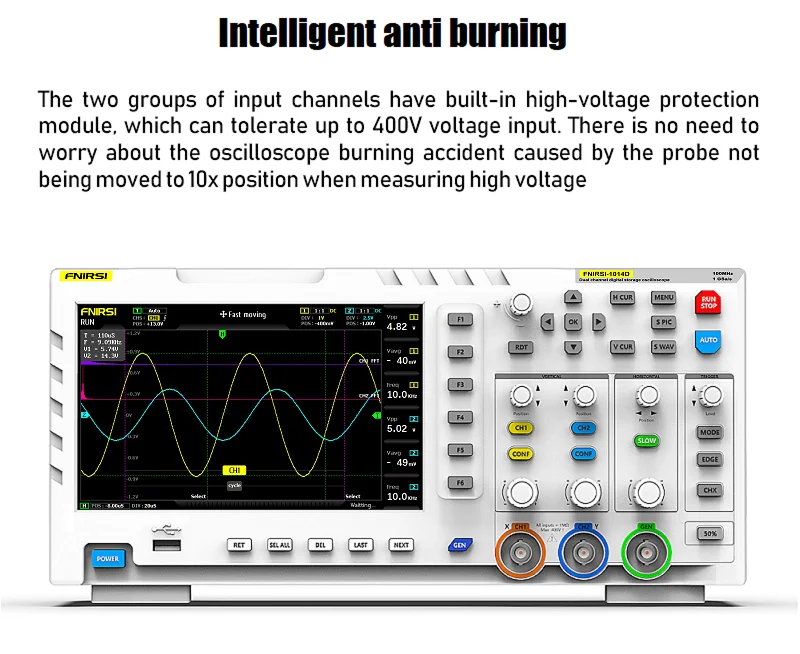

3. 대상으로 삼은 높은 지능형 디코딩 알고리즘, 인코더 수명은 무한하며 지능형 화상 방지 기능, 1X는 최대 400V 내전압을 견딜 수 있습니다.
4. 100MHz * 2 analog 대역폭 및 @ 1GSa/S 샘플링 속도(1X = 5MHz, 10X = 100MHz).
5. 밝은 색상과 고대비를 갖춘 7인치 800*480 해상도 컬러 TFT LCD 디스플레이에 완벽하게 맞습니다.
6. 높은 측정 전압 범위: 1X는 0~40V를 측정할 수 있고, 10X는 0~400V를 측정할 수 있습니다.
7. 최대 12개 매개변수 측정: VPP, VP, Vmax, Vmin, Vavg, Vrms, 빈번함, 듀티+, 듀티-, 시간+, 시간-, 기간.
8. 커서 측정 기능: 주기, 주파수 및 전압을 수동으로 측정하는 것이 편리합니다.

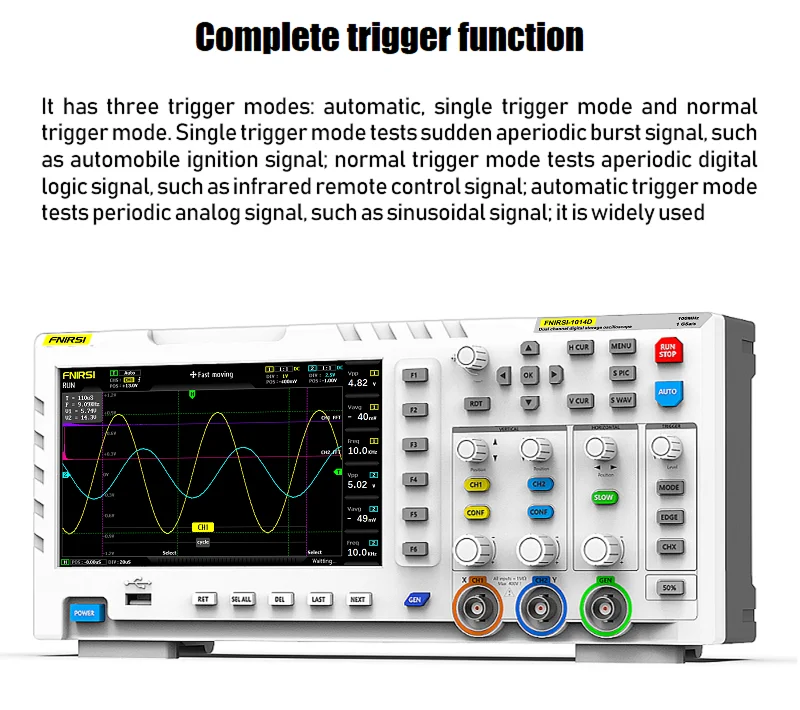

9.트리거링 기능(단일, 일반, 자동)을 완료하고 언제든지 파형 표시(일시 정지 기능)가 정지됩니다.

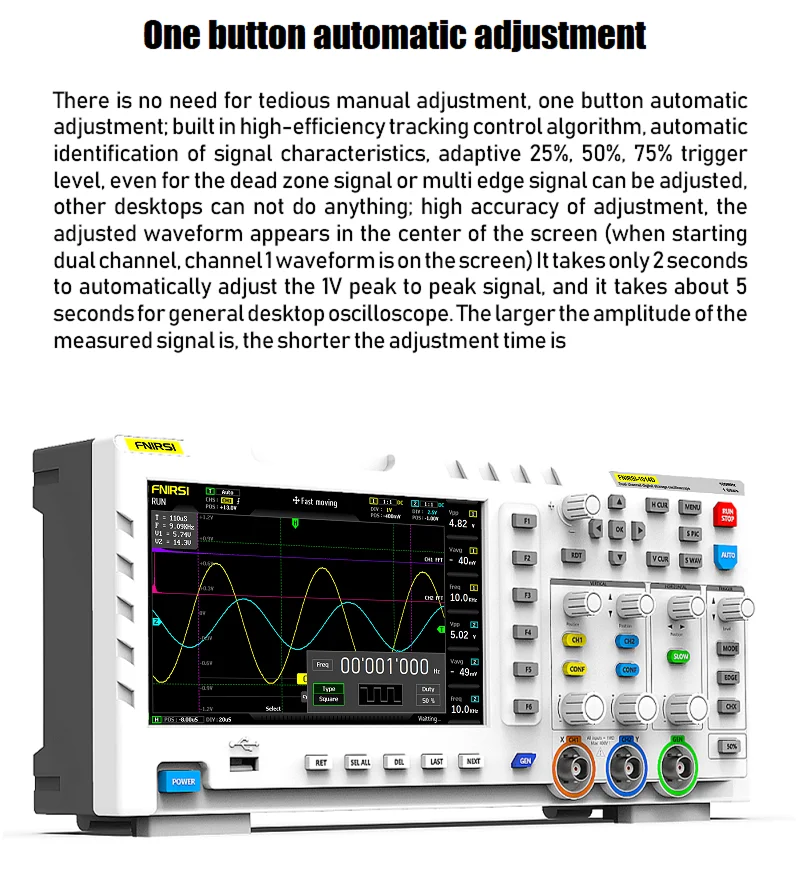

10. 고효율 원버튼 AUTO 및 원버튼 파형 저장 및 스크린샷 기능을 갖추고 있습니다.
11. 내장형 1GB 저장 공간으로 최대 1000개의 스크린샷 + 1000개의 파형 데이터 세트를 저장할 수 있습니다.

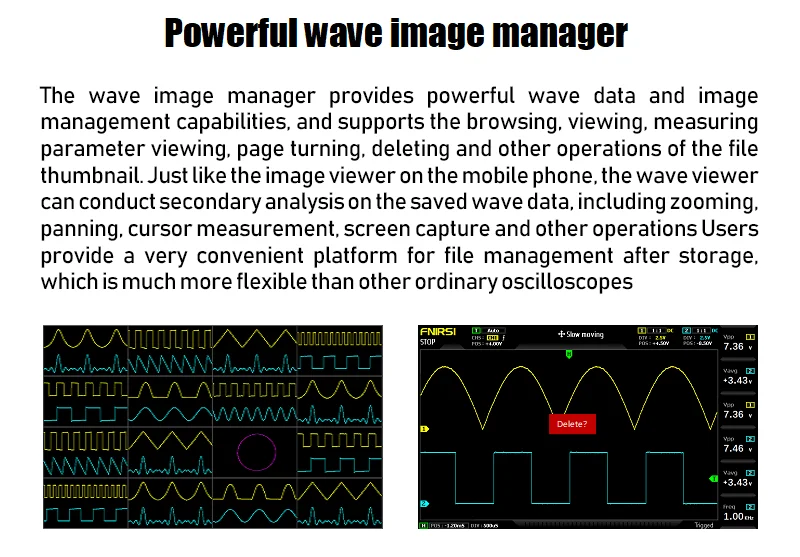

12. 강력한 파형 사진 관리자는 썸네일 검색, 보기, 자세히 보기, 페이지 넘기기, 삭제 및 파형 확대, 축소, 이동 등을 지원합니다.
13. 컴퓨터에 연결하여 스크린샷을 컴퓨터와 공유할 수 있는 USB 인터페이스가 장착되어 있어 2차 분석에 편리합니다.

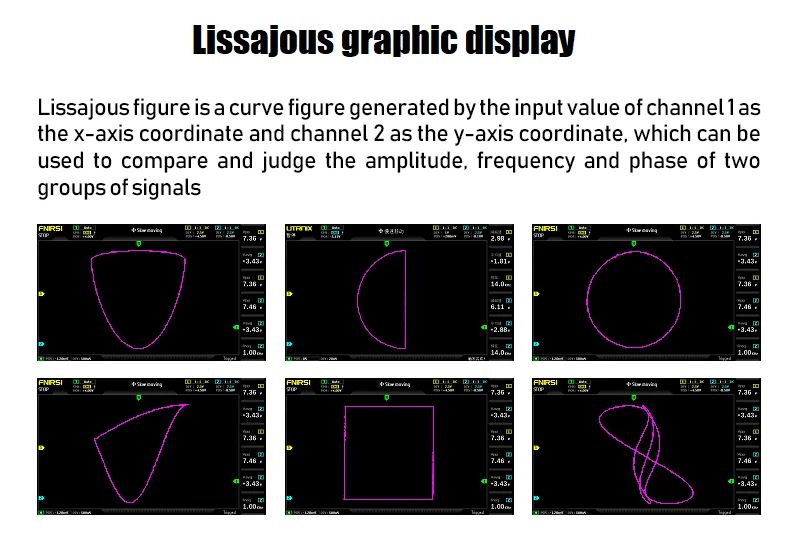

14. 리사쥬 피규어 디스플레이 기능은 두 그룹의 신호의 진폭, 주파수 및 위상 대비를 결정하는 데 사용할 수 있습니다.
15.FFT 디스플레이 기능은 신호의 스펙트럼 특성, 메모리 압축 기술, 파형 새로 고침 화면을 분석할 수 있으며 깜박이지 않습니다.
16. 화면 밝기 조정 기능과 배경 grid 밝기 조정 기능으로 휴대가 간편합니다.



사양:

소재: ABS
아날로그 대역폭: 100MHz * 2

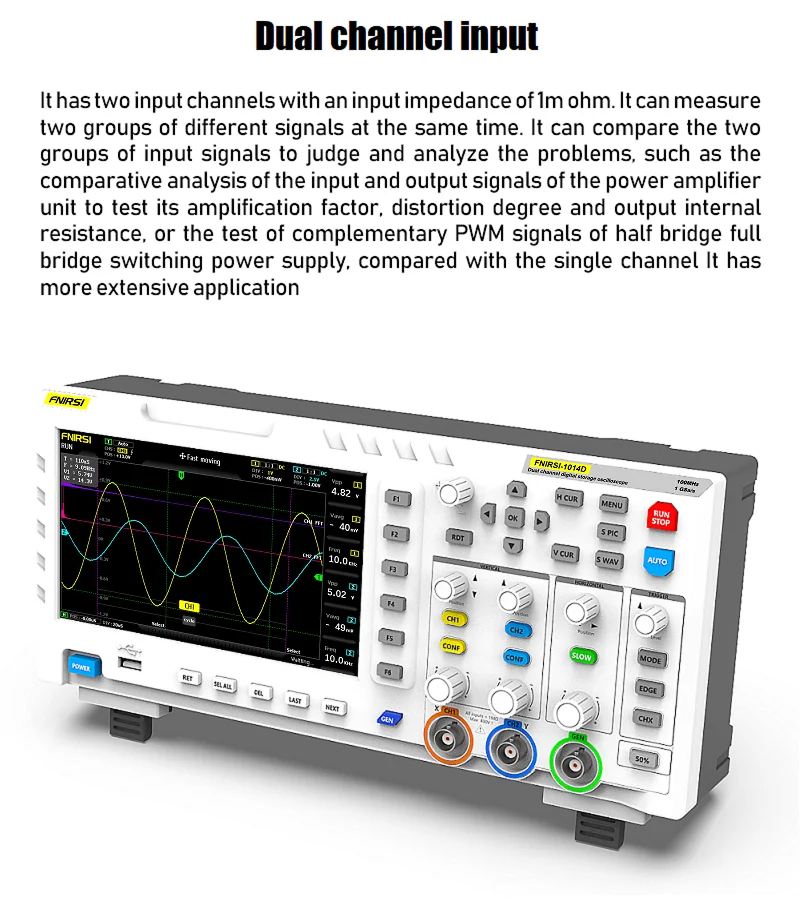

채널 수: 2개 채널
최대 실시간 샘플링 속도: 1GSa/S
수직 감도: 50mV/div ~ 500V/div
수평 시간축 범위: 50S/div ~ 10nS/div
최대 테스트 전압: 40V(1X 프로브), 400V(10X 프로브)
저장 깊이: 240Kbit
입력 저항: 1MΩ
ADC 정밀도: 8비트
커플링 모드: AC/DC
트리거 모드: 단일, 일반, 자동
트리거 에지: 상승 에지/하강 에지
외부 트리거 전압 0~40V
확장 포트: USB 사진 내보내기
패키지 크기: 340*140*70mm / 13.4*5.5*2.8in
패키지 무게: 1500g / 3.3lb

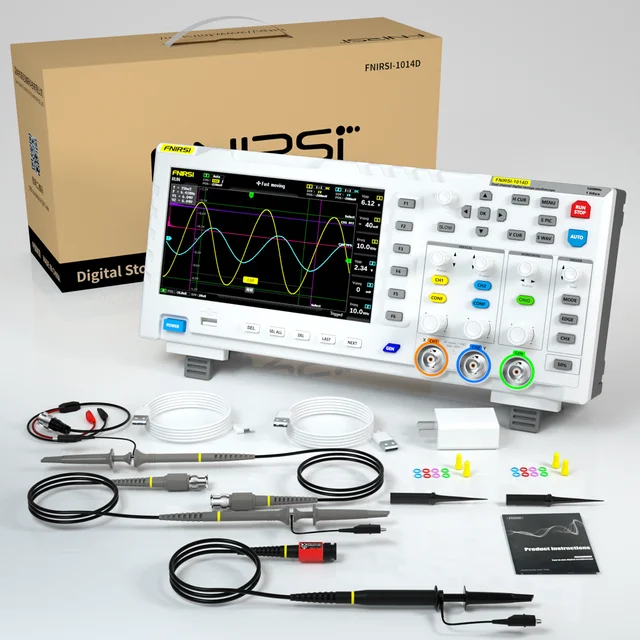

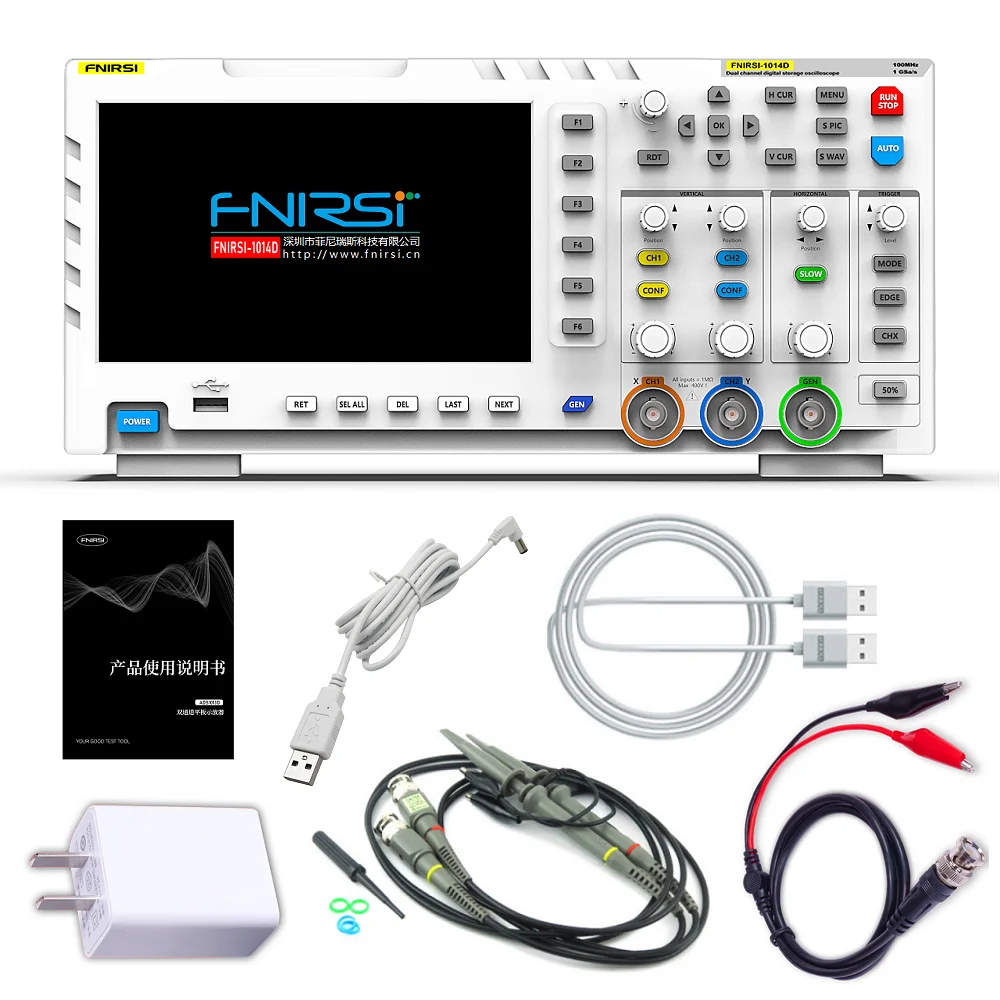

포장 목록:

1 * FNIRSI1014D 오실로스코프 호스트
2 * 일치하는 100MHz 프로브(1X 및 10X)
1 *클립
1 * 5V2A POWER LOGIC 어댑터
1 * USB 데이터 라인
1 * 영어 사용자 설명서
