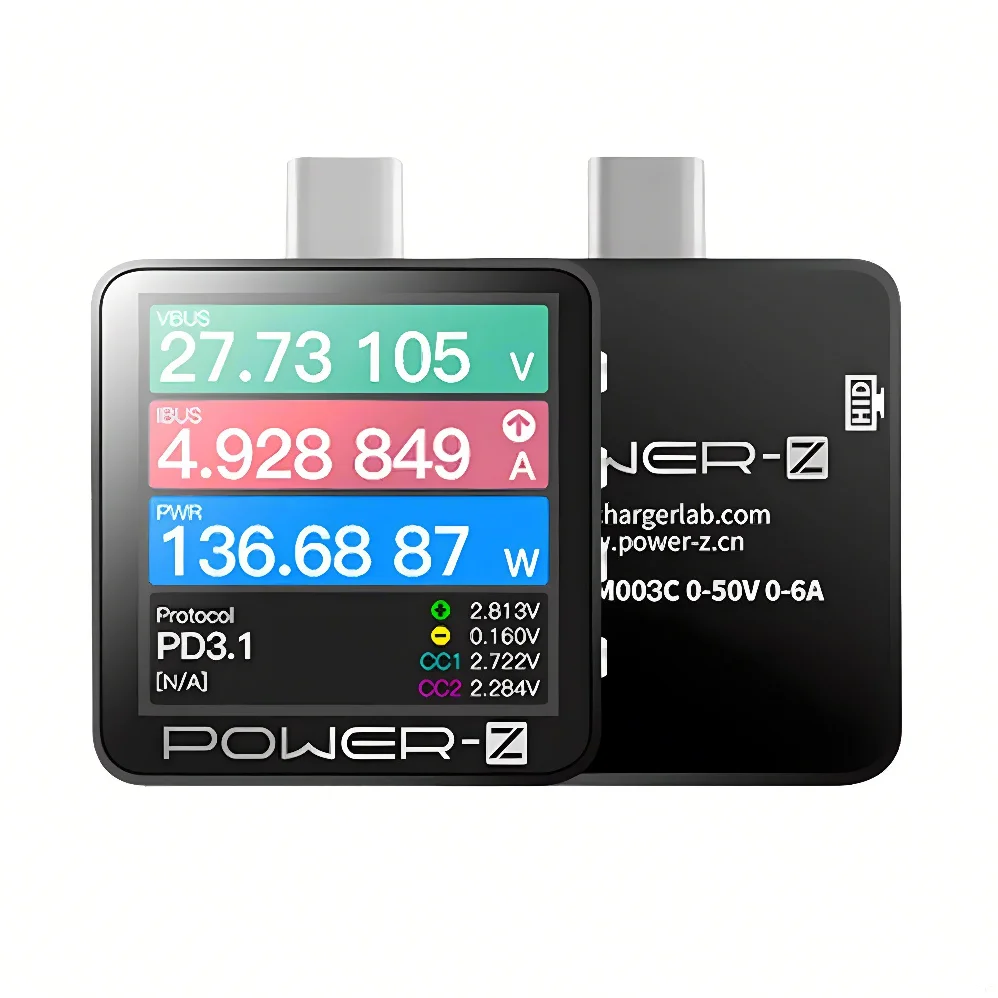

POWER Z KM003C Type C 테스터

특징

1 새롭게 업그레이드된 Charge POWER Z KM003C 고속 충전 테스터는 USB PD3 1을 지원

2 새로운 USB PD3 1 고속 충전 표준은 최대 48V 전압 출력을 지원하고 동시에 충전 전력을 240W로 높입니다

3 5V 9V 15V 20V 및 28V를 지원하는 140W 충전기의 경우

4 지원 프로토콜 감지 PD3 1 QC4 QC5 SCP FCP AFC VFCP SVOOC MTK EPR 및 UFCS

5 1 54인치 화면 240x240 해상도 높은 브러시 고휘도 화면이 다시 업그레이드되었습니다

6 Super VOOC VIFC QC5와 같은 기능을 추가하여 감지하고 속입니다

7 더 큰 ROM 공간 더 많은 확장 기능 M4 칩 축복 더 빠른 기능 높은

8 기계에는 PD 패킷 캐치 기능이

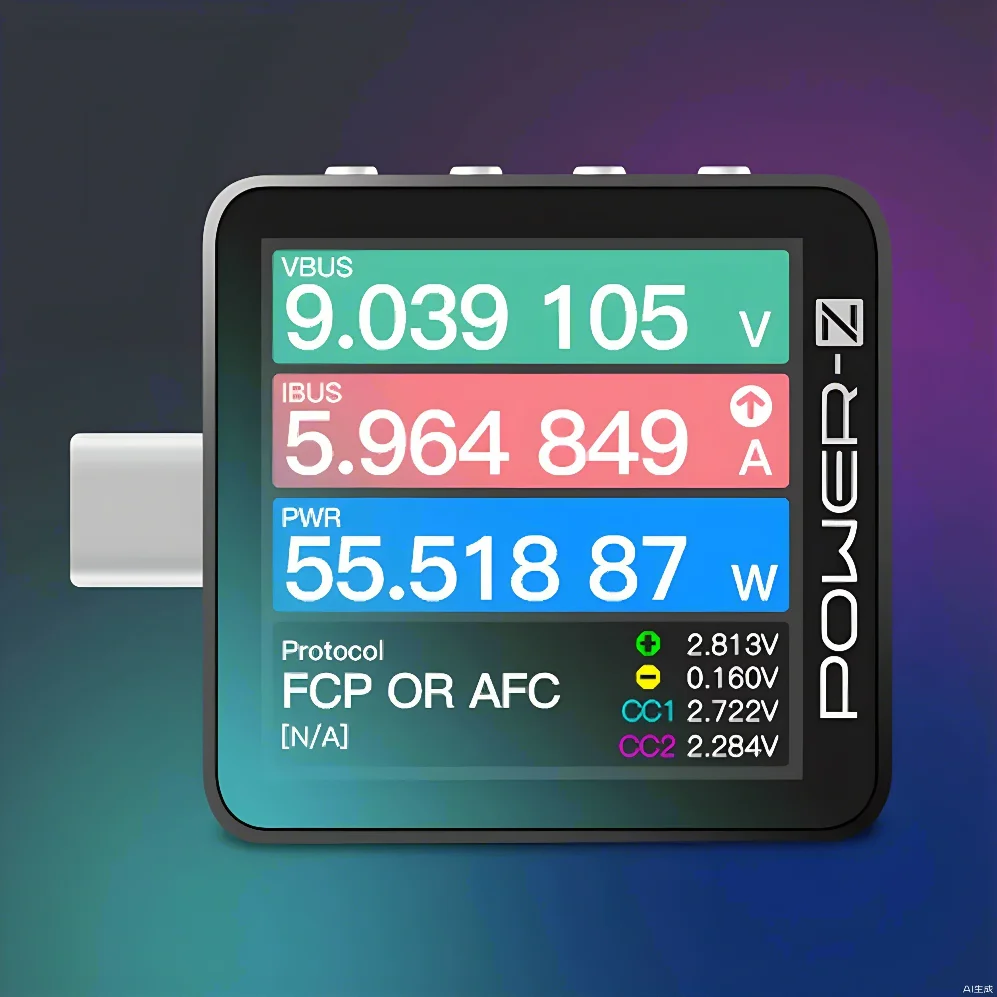

9 메인 페이지에는 전압 전류 전력이 위에서 아래로 순서대로 표시되며 왼쪽 하단에는 사용 중일 수 있는 충전 프로토콜이 표시됩니다

10 디스플레이 페이지는 4sps 15sps 60sps 및 1Ksps 새로 고침 빈도를 전환

11 충전 중 전압과 전류의 작동 곡선을 표시 D 및 D 와 CC1 및 CC2의 작동 파형

12 고속 충전 프로토콜 감지 지원 현재 지원되는 프로토콜에는 FCP SCP AFC QC3 0 QC4 QC5 PD3 1 PD3 0 PPS 2 4A VOOC SVOOC VIFC UFCS 등이 포함됩니다

13 데이터 케이블 와이어 감지는 와이어 내부의 E 마커 칩 정보를 읽어 와이어가 지원하는 전력 및 전송 성능을 얻을 수

14 충전기 SN 코드 용

15 오프라인 충전 데이터 기록을 통해 단일 기기를 사용하여 충전 중 장치의 데이터 변경 사항을 기록하고 데이터 형태로 저장 있으며 사용자는 호스트 컴퓨터에서 호출 및 검토하고 차트를 내보낼 수

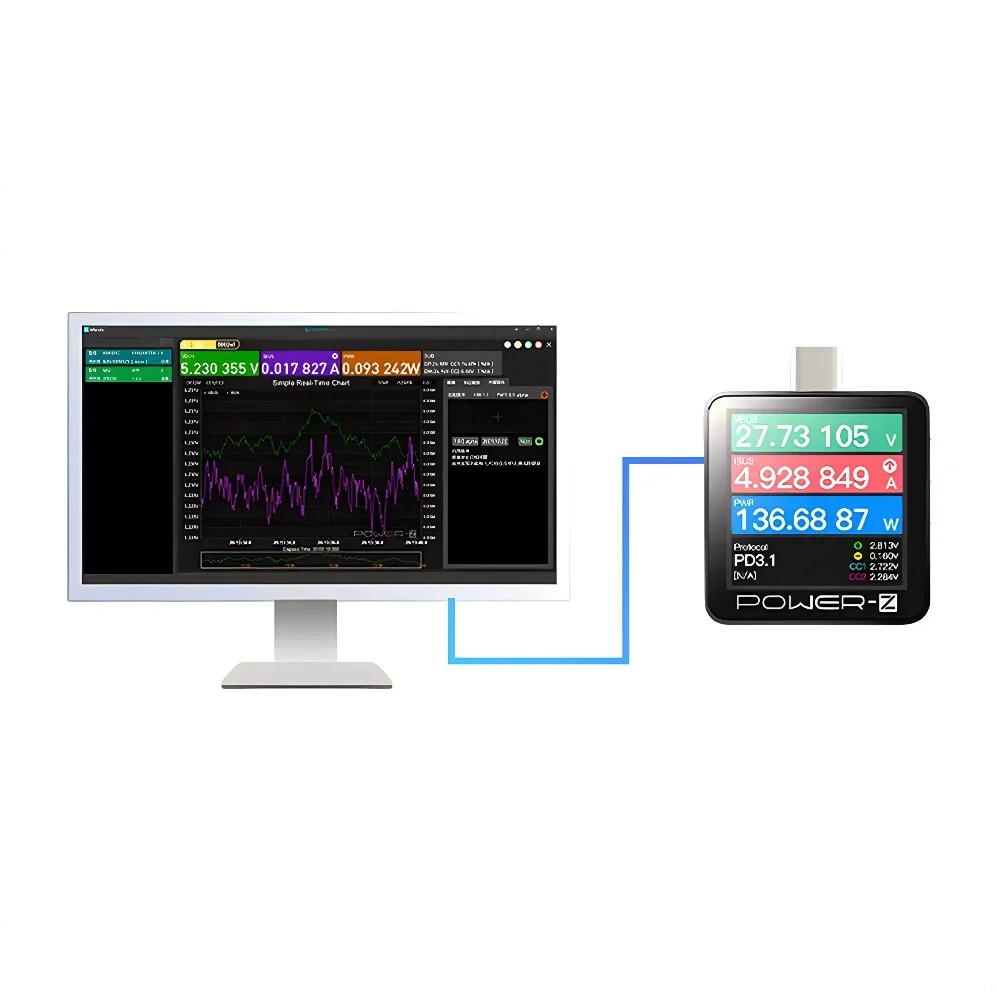

16 호스트 컴퓨터를 지원 호스트 컴퓨터는 데이터 읽기 기록 및 내보내기 기능은 물론 프로토콜 디코이 전압 조절 PD 프로토콜 분석 테스터 펌웨어 업그레이드 및 기타 기능을 포함하여 PC 측으로 확장된 매우 강력한 기능입니다 다중 카메라 동시 작동을 지원하며 원칙적으로 개수에는 제한이 없습니다 현재 호스트 컴퓨터는 WIN10 및 WIN11 시스템만 지원

사양

1 오프라인 기록 그룹 수 4MB 내부 저장소

2 용량 에너지 최대 그룹 15 40

3 정확도 0 00003

4 HD 인터페이스 Type C 테스트 인터페이스 유형 Type C

5 A 20비트

6 화면 1 54인치 240x240 해상도 IPS 소재 중력 감지 지원

7 정전 수명 5초

8 프로세서 ARM Cortex M4 192MHz용

9 케이스 재질 CNC 알루미늄 케이스

10 PD3 1 영어 어를 지원

11 작업 유형 키

12 전원 공급 장치 통신 포트 Type C(5V)

13 인터페이스 내부 저항 약 20mΩ

14 일반 작동 전류 15 50mA

15 전압 정확도 0 00002V 전압 범위 0 50V

16 현재 정확도 0 00003A 전류 범위 0 6A

17 작동 온도 10 60 deg 씨

18 충전기 SN 코드 을 지원

19 상위 컴퓨터 새로운 인터페이스 4K 화질 1천만 데이터 1천만 패킷 캐칭 기능

응용 프로그램

휴대폰 충전 전력 모니

모바일 전원 입력 및 출력 테스트

충전기 다중 사양 고속 충전 프로토콜 테스트

PD 프로토콜 장치 테스트

QI 무선충전 전력 테스트

전압 및 전류 곡선 기록 등장소에서 사용해야

빠른 시작

1 Power Z의 Type C 포트를 휴대폰의 충전 포트에 삽입하세요

2 원래 충전기를 Power Z 하단의 C 포트에 삽입

3 전원을 켜고 사용을 시작하면 충전 전압 전류 전력 및 기타 데이터를 쉽게 모니

주요 설명(위에서 아래로)

버튼 1 뒤로 메인 인터페이스의 텍스트 표시 방향을 조정

버튼 2 확인 메인 인터페이스에서 데이터 새로 고침 빈도를 조정

버튼 3 이전 페이지 커서 위로 이동

버튼 4 다음 페이지로 커서가 아래로 이동

친절하게 상기시켜주세요

1 quot QR 코드 설명서는 처음 열 때 나타나며 이를 건너뛰고 직접 quot quot 사용 시작 quot quot 을 선택 quot

2 현재 펌웨어 버전은 테스트 펌웨어입니다 사용에 영향을 미치지 않는 몇 가지 사소한 버그가 양해해 주시기 바랍니다 일부 미완성 기능 및 문제는 후속 업데이트에서 추가 및 수정될 예정입니다

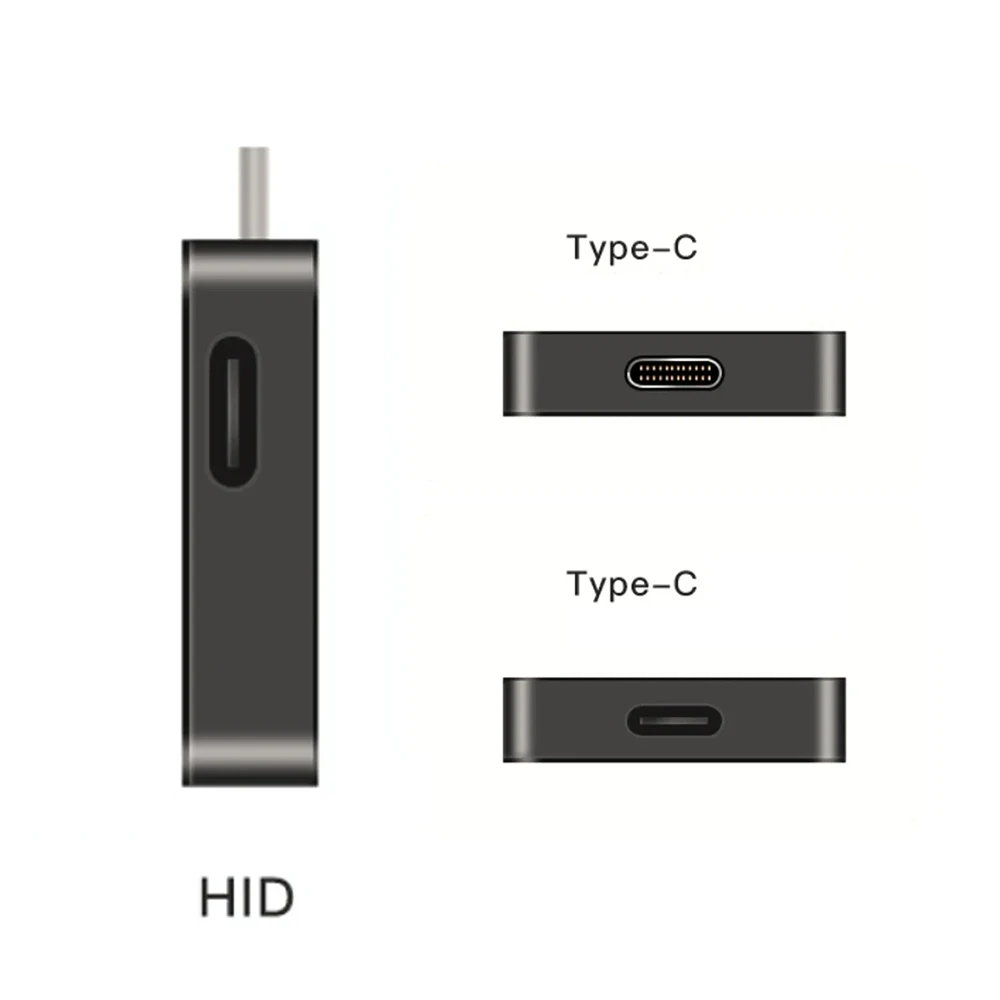

3 HID는 호스트 컴퓨터 및 PC 제품군(현재는 Windows만 해당)에 연결하는 데 사용되는 데이터 인터페이스입니다 테스트 중에 5V 전원 공급 장치에 사용 있어 더욱 안정적입니다

4 매뉴얼의 공식 버전은 공식 펌웨어와 동시에 업데이트됩니다

펌웨어 업그레이드 다운로드 사용 설명서 주소 https //www power z com/664 html
