브랜드 새롭고 고품질

드라이브 보드는 넓은 전압 입력을 지원하며 5v-24v 사이에서 정상적으로 작동 할 수 있습니다.

고전압 보드에 외부 연결 가능한 표준 백라이트 6pin 인터페이스

구동 보드는 LCD 및 LED 백라이트 구동 보드
를 통합합니다.
표준 LVDS 신호 출력: 싱글 6, 싱글 8, 더블 6, 더블 8 및 기타 표준 키보드 보드 인터페이스의 LCD 화면을 지원하고 듀얼 컬러 LED 표시기 디스플레이
를 지원합니다.
LCD 어댑터 보드를 사용하면 4.3, 5, 6, 7 인치, 40pin 일반 화면을 지원할 수도 있습니다.
정의는 at0543tn24v, 1 을 참조하십시오.
드라이브 보드의 더 큰 출력 디스플레이 해상도는 1920x1080 입니다. 디스플레이 해상도가 1440x900 을 초과하면 IC의 작동 온도를 낮추기 위해 IC의 작동 조건에 따라 방열판을 추가해야합니다)

이 IC의 VGA 부분은 소프트웨어 프로그램을 통해 구현해야하는 YPbPr 신호를 직접 입력 할 수 있습니다. 드라이버 보드는 소프트웨어 프로그램
을 통해 구현해야하는 원격 제어 기능을 추가 할 수 있습니다.

사양:

인터페이스: 50 PIN RGB
입력 포트: DC005 소켓
입력 V :5V ~ 12V; 전류: 1A

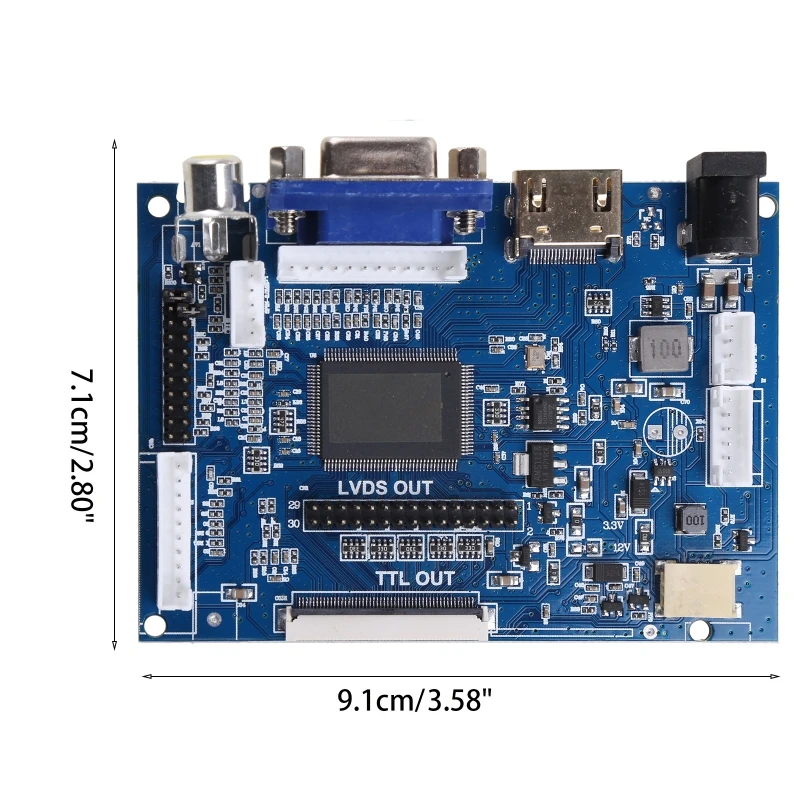

크기: 약 91x7 1mm/3.58x2.79in
입력: 1 채널 VGA 신호 입력; 양방향 AV 신호; HDMI 호환 신호 입력 1 채널,
이 IC는 hdmi1.2 를 지원합니다. 단방향 역방향 신호 입력
TTL 신호 출력 지원, 지원 가능: AT070TN92, AT065TN14, AT080TN52, AT090TN12, AT090TN10
AT070TN90; AT070TN93 AT070TN94. 일반 50pin 인터페이스의 TTL LCD.

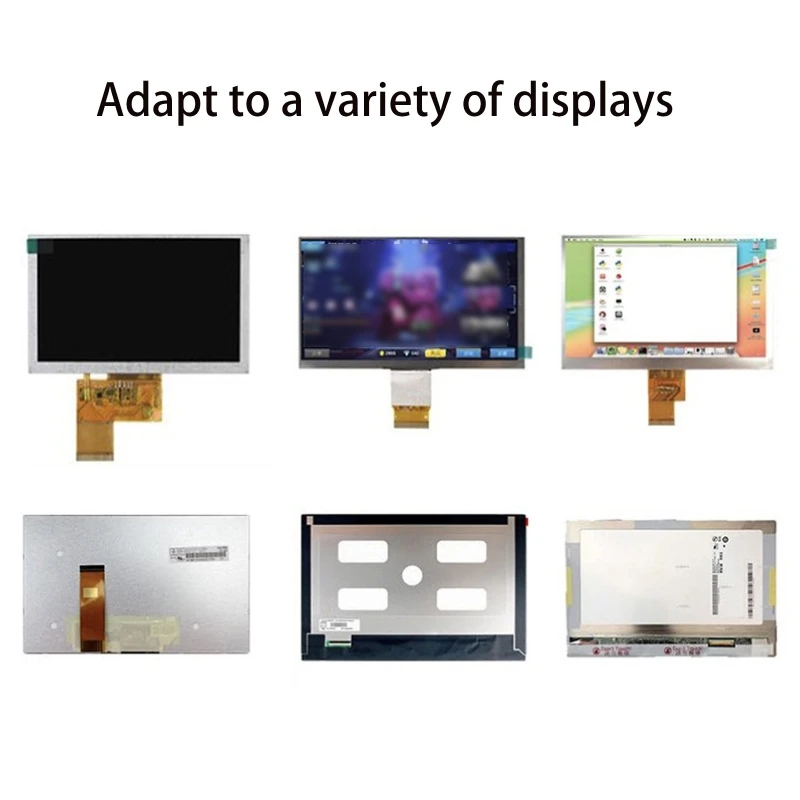

LCD 어댑터 보드를 사용하면 다음 LCD 화면을 지원할 수 있습니다.
Ej070na01-1024x600 해상도; Ej080na04b-1024x768 해상도; Zj070na01, 범용 40pin 하이 스코어 LCD 화면

참고:

800x480 AT070TN90 스크린 프로그램은 기본적으로 전송되며, 이후의 모든 결과 (프로그램 비호환성) 는 당사자에 의해 부담되지 않습니다.
조명 효과 및 촬영 각도의 문제로 인해 제품에 특정 허용 오차가 있습니다.
수동 측정 인해 0-1cm 오차 허용해주세요.

패키지 포함:

1 PC x 드라이브 보드
