설명

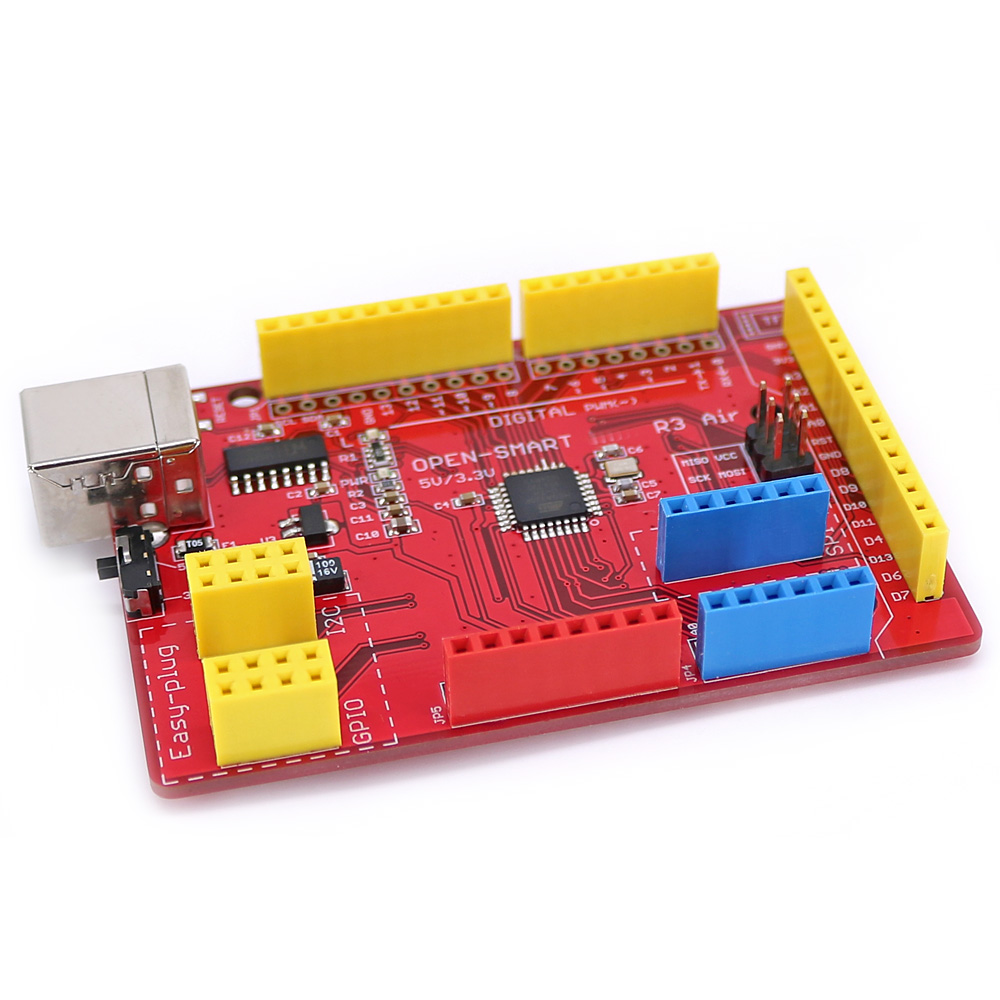

이것은간편한 플러그고품질OPEN-SMART 보드.그것은 호환됩니다Arduino. 이 보드는 다음을 기반으로 합니다.ATMEGA328P또는ATMEGA328PB.

여러 개의 암 핀 헤더를 연결하여 OPEN-SMART TFT LCD 브레이크아웃/직렬 MP3 플레이어와 같은 많은 모듈을 케이블 없이 보드에 직접 연결할 수 있습니다.

시스템 공급 전압을 선택하는 스위치가 있습니다.3.3V 또는 5V, 전력을 절약하기 위해 시스템을 3.3V로 설정하려는 경우 매우 유용합니다.

예를 들어 3.3V 보드용 레벨 변환 모듈 없이 3.3V LCD / ESP8266 wifi 호환 모듈 / BME280 기압 센서 모듈을 직접 연결하려는 경우가 있습니다.그리고 보드를 3.3V 레벨로 설정할 수 있습니다.

특징:

- 호환되는 부트로더를 사용하세요.

- 프로그램, 확장 쉴드, IDE는 Arduino와 호환됩니다.

- 인터페이스를 쉽게 식별하고 특히 눈에 띄게 하려면 다중 색상 암 헤더를 사용하십시오.

- 보드, 견고성 및 긴 서비스 수명에 일관된 스루홀 마운트 유형 B USB 커넥터를 사용합니다.

- USB 포트의 전원 공급 장치를 보호하기 위한 온보드 500mA 재설정 가능 퓨즈.

- I2C/SPI/TFT LCD 인터페이스용 암 헤더를 리드아웃하므로 추가 IO 확장 실드 없이 주변 모듈에 연결하는 것이 더 편리합니다.

- I2C 암 헤더: DS1307 RTC / LM75A 온도 센서 / I2C 1602 LCD에 연결 가능

- GPIO(D2 및 D3) 암 헤더: 직렬 MP3 플레이어/직렬 Bluetooth 호환 모듈에 연결할 수 있습니다.

- SPI 암 헤더: MicroSD 카드 어댑터 모듈에 연결 가능

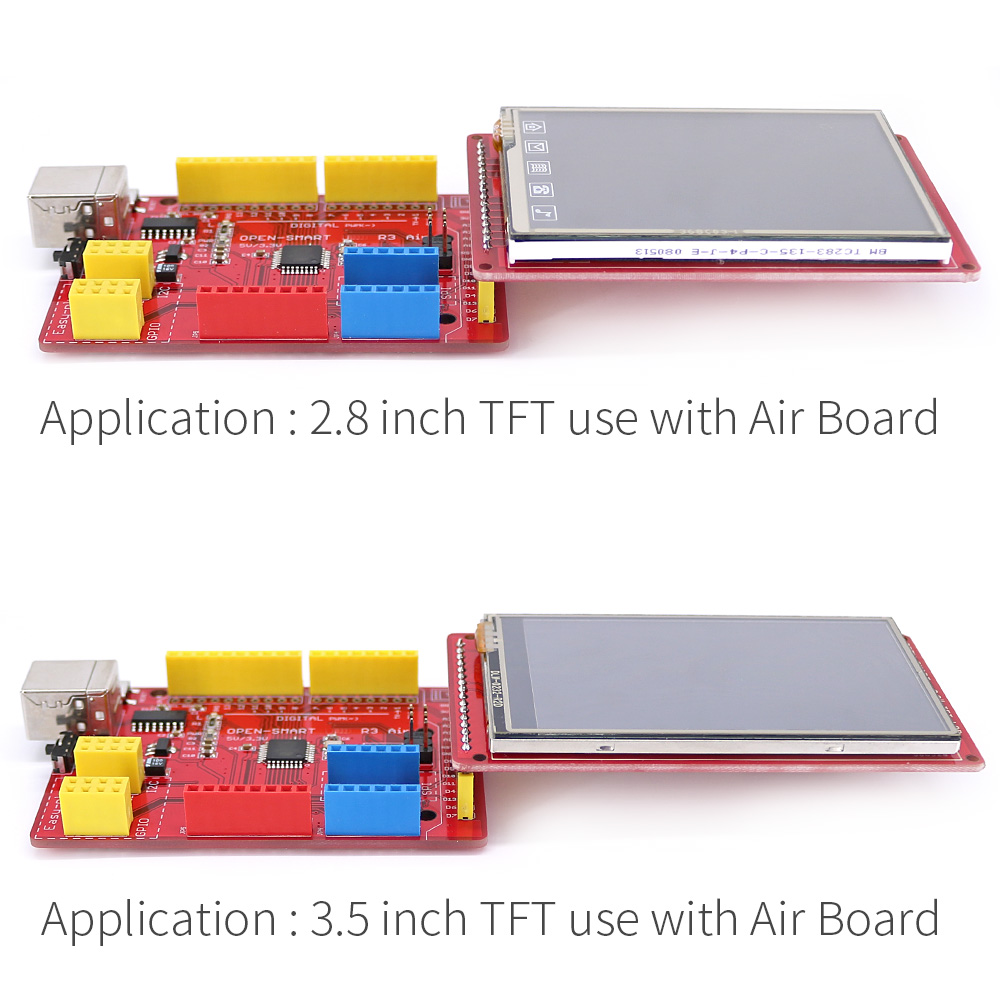

"- TFT LCD 암 헤더: OPEN-SMART TFT LCD 브레이크아웃 모듈(2.0"", 2.2"", 2.8"", 3.0"", 3.5"")에 연결할 수 있습니다."

- A형 수-타입 B 수 케이블을 사용하여 프로그램을 구울 수 있습니다.

- 온보드 3.3V 전압 조정기 회로.

- 이 보드는 창의적인 프로젝트를 만들고 Arduino에 대해 배우고 싶은 학습자에게 이상적입니다.

- 온보드 테스트 표시기 LED가 있으며 이를 제어하도록 프로그래밍할 수 있습니다.

- USB 인터페이스 드라이버 칩: CH340, win7, win8, linux, MAC OS와 호환됩니다.

- 마이크로컨트롤러:ATMEGA328P또는ATMEGA328PB

-작동 전압: 5V 또는 3.3V.

- IO 로직 전압: 5V 또는 3.3V

- 작동 전류: 500mA(최대)

- 디지털 I/O 핀: 14개(그 중 6개는 PWM 출력 제공)

- 플래시 메모리: 32KB 중 2KB는 부트로더에서 사용

- SRAM: 2KB

- EEPROM: 1KB

- 클록 속도: 16MHz

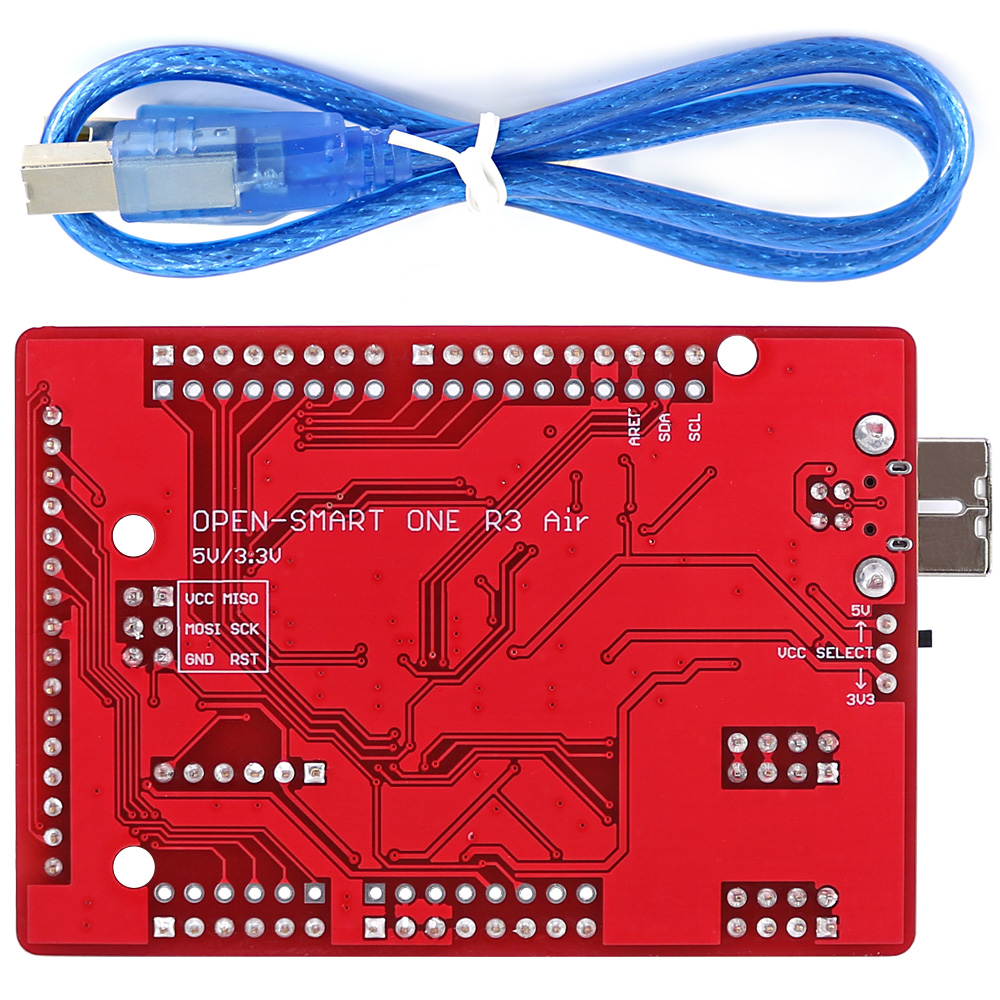

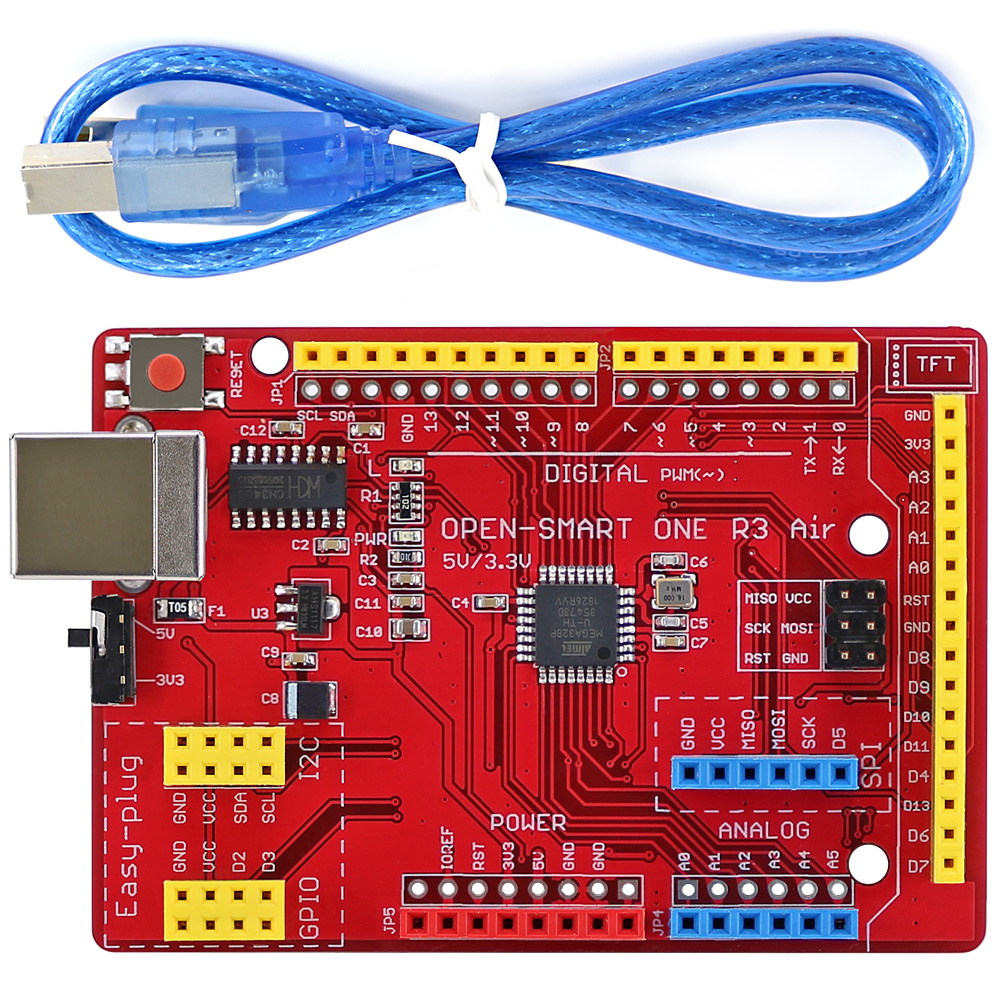

부품 목록(회로도 및 프로그램은 이메일로 보낼 수 있습니다. 문의해 주세요.)

1개보드

1 x USB 케이블(50cm)
