설명

재고가 충분하지 않은 대량 주문을 원할 경우 당사에 문의하십시오.

이 모듈은 고품질 MP3 오디오 칩을 기반으로 하는 일종의 간단한 MP3 플레이어 장치입니다.8kHz ~ 48kHz 샘플링 주파수 MP3 및 WAV 파일 형식을 지원할 수 있습니다.

보드에 TF 카드 소켓이 있어 오디오 파일을 저장하는 마이크로 SD 카드를 연결할 수 있습니다.MCU는 UART 포트를 통해 모듈에 명령을 보내 노래 전환, 볼륨 및 재생 모드 변경 등 MP3 재생 상태를 제어할 수 있습니다.USB-UART 모듈을 통해 모듈을 디버그할 수도 있습니다.

보드에 TypeC 호환 포트가 있으므로 추가 TF 카드 리더 없이 USB 케이블을 통해 소켓에 꽂은 TF 카드에 일부 MP3 파일을 복사할 수 있습니다.MP3 칩은 PC가 Type C 케이블을 통해 TF 카드를 찾는 데 도움이 될 수 있습니다.

TF 카드의 제조업체 공칭 용량은 256MB이지만 사용자는 약 224MB를 사용할 수 있습니다.

특징:

- 지원 샘플링 주파수(kHz): 8 / 11.025 / 12 / 16 / 22.05 / 24 / 32 / 44.1 / 48;

- 지원 파일 형식: MP3 / WAV;

- 마이크로 SD 카드, 마이크로 SDHC 카드 지원;

- 온보드 3와트 모노 앰프;

- 온보드 스피커 인터페이스 XH2.54-2P는 8ohm 3W, 8ohm 2W, 8ohm 1W와 같은 외부 스피커에 연결할 수 있습니다.

- 30개 클래스의 볼륨 조절 가능;

- UART TTL 직렬 제어 재생 모드, 전송 속도는 9600bps입니다.

- 직렬 통신 형식: 8N1;

- 작동 전압: 3.3 - 5.25VDC;

- 논리 레벨: 3.3V 또는 5V 호환;

- 온보드 헤드폰 잭으로 헤드폰이나 외부 증폭기를 연결할 수 있습니다.

- 온보드 TF 카드 커넥터;

- 온보드 유형 C USB 커넥터;

- DIY에 좋습니다.

종이 콘 8ohm 1W 스피커:

- 직렬 제어 USB MP3 모듈에 직접 연결하여 사용할 수 있습니다.

- 자기 형태: 내부 자기;

- 정격 임피던스: 8Ω;

- 정격 출력:(1W 또는 0.5W);

- 크기 : 50mmX13mm;

- 스피커 및 앰프 프로젝트 DIY에 적합합니다.

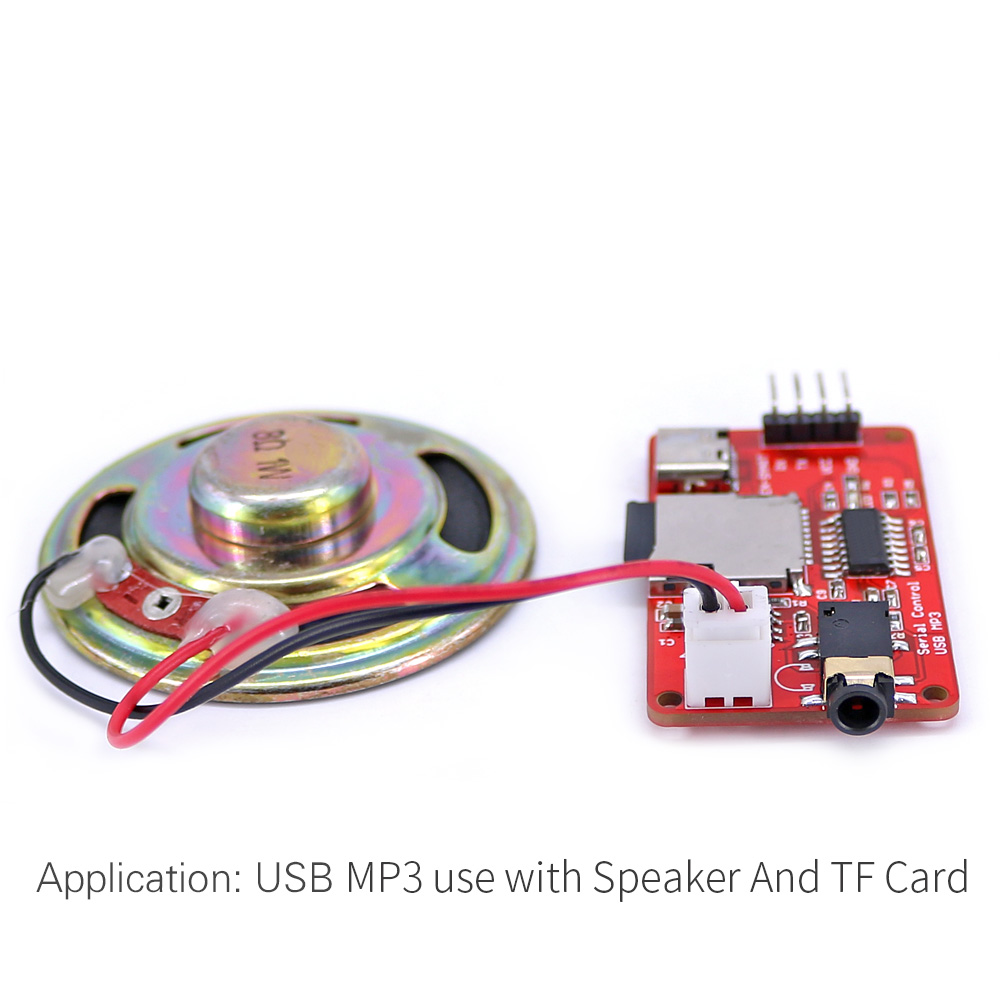

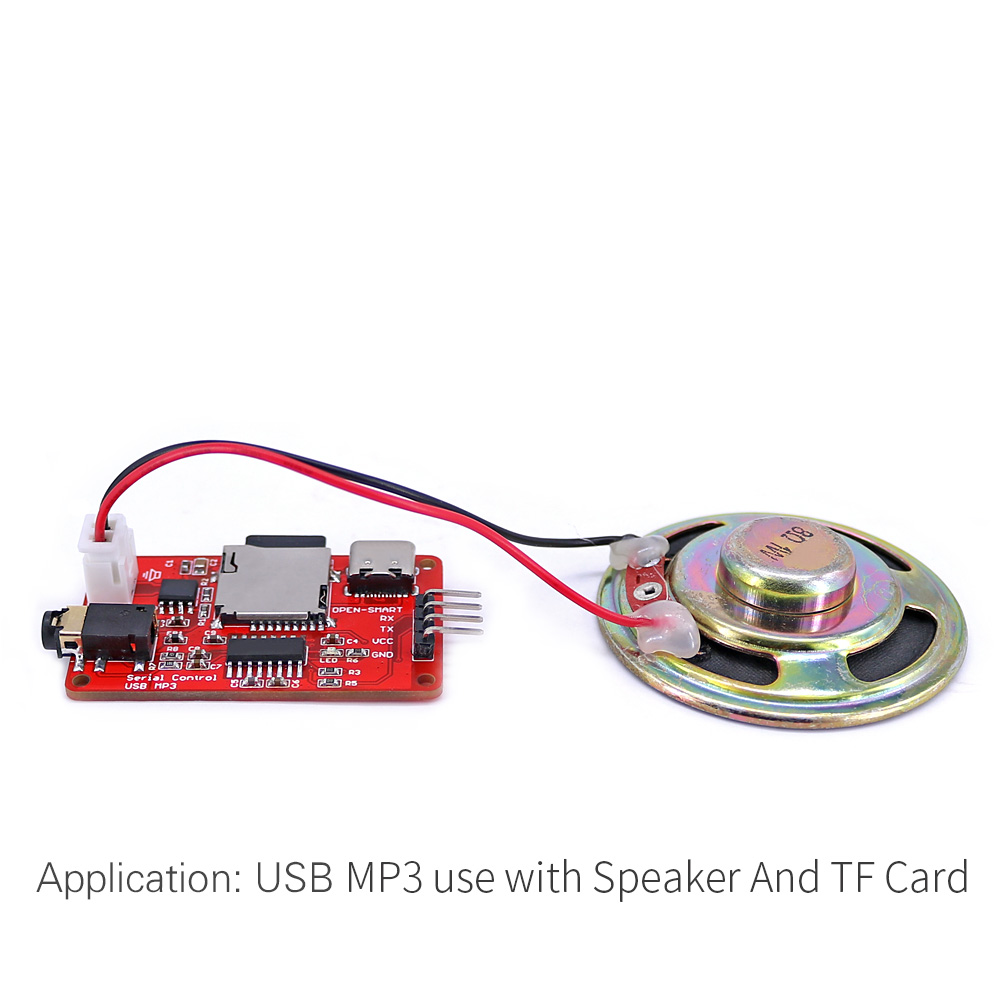

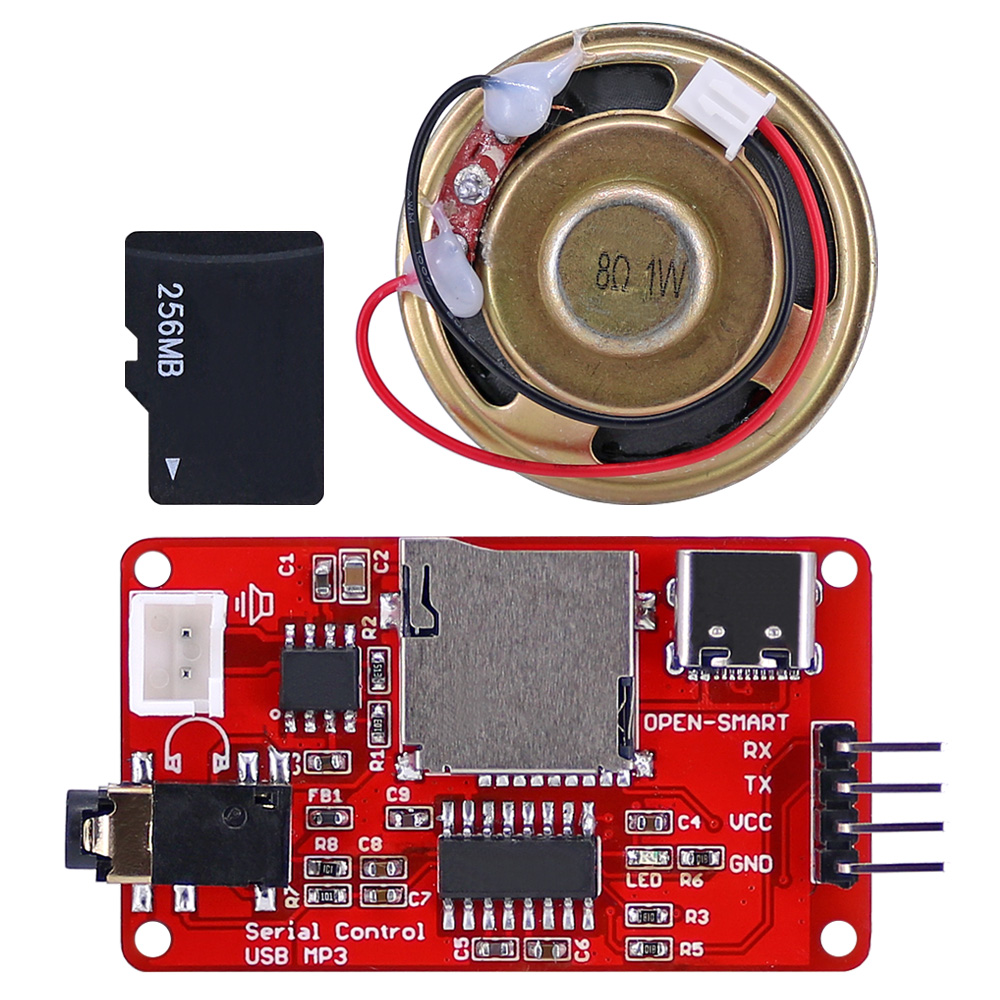

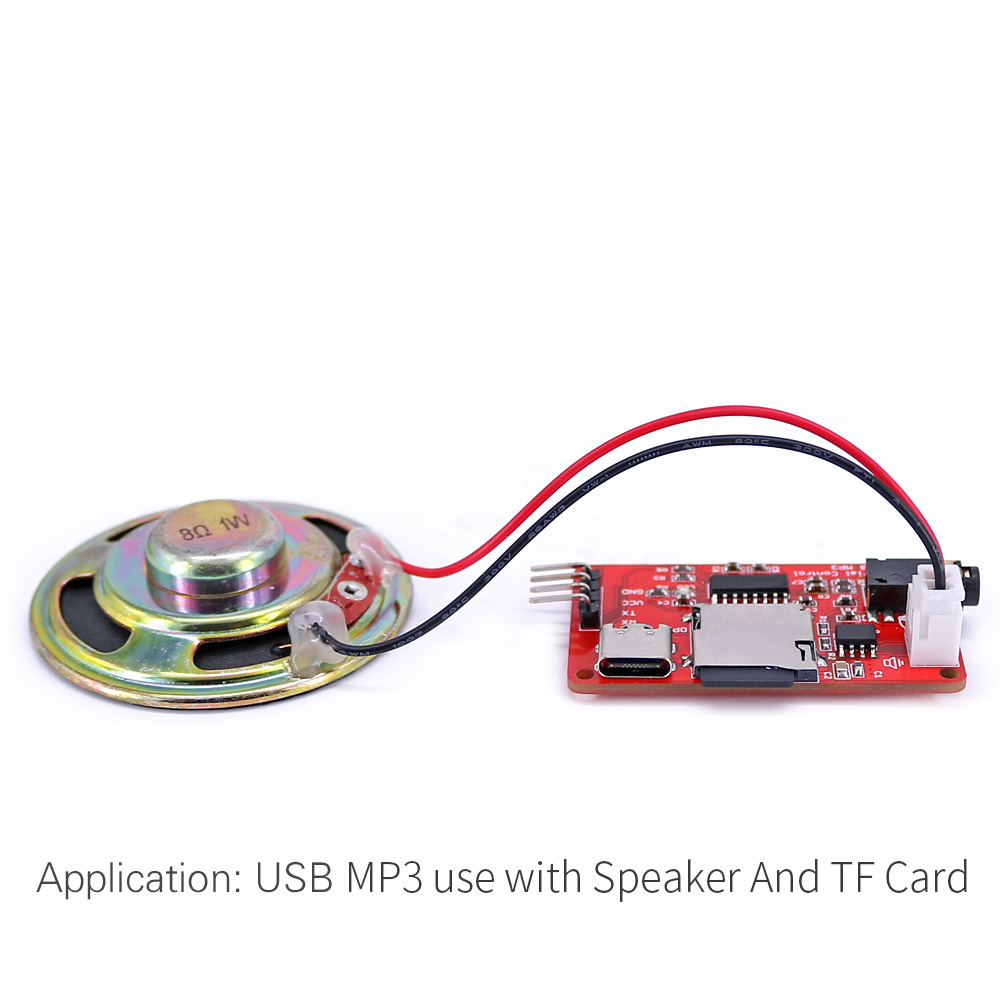

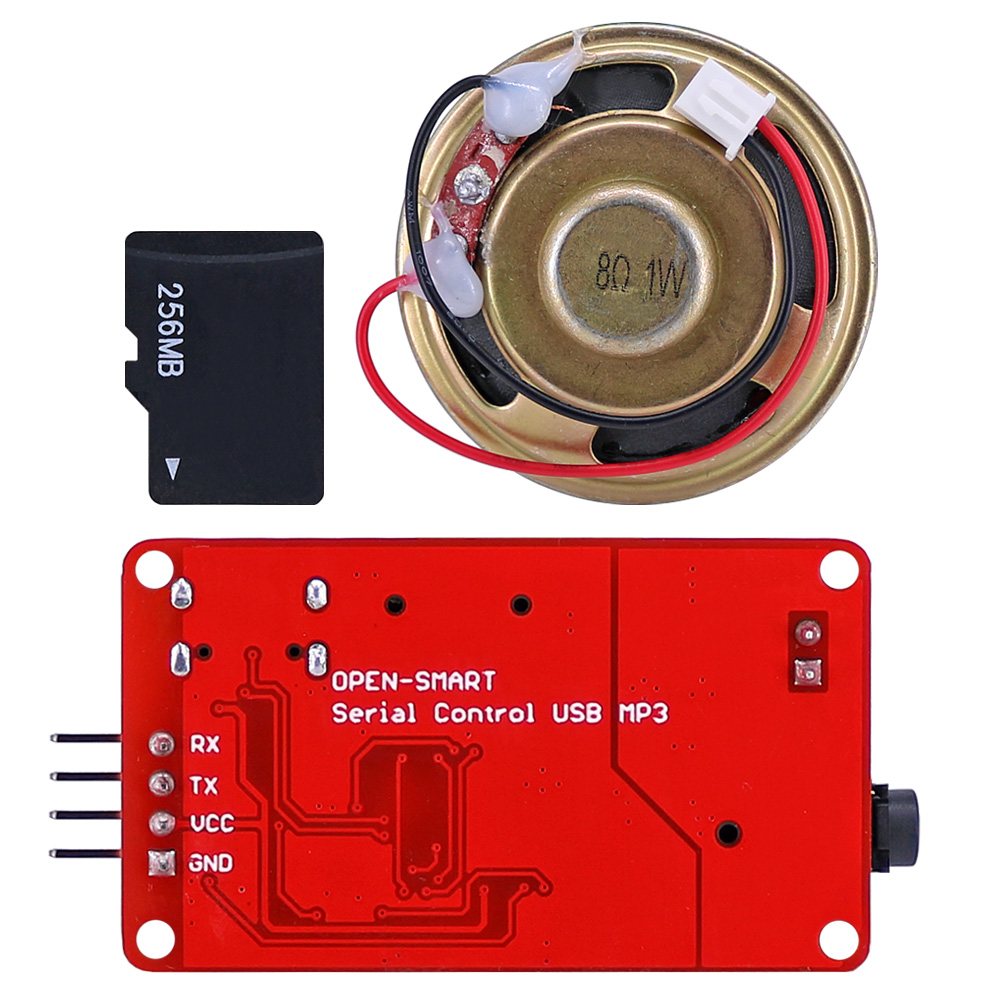

사진

부품 목록(회로도 및 프로그램을 보낼 수 있습니다. 문의해 주세요)

1 x 모듈

1 x 스피커(1W 또는 0.5W)

1 x TF 카드(256MB)
