참고

▲많은 양이 필요한 경우, 좋은 가격으로 언제든지 저희에게 연락하십시오.

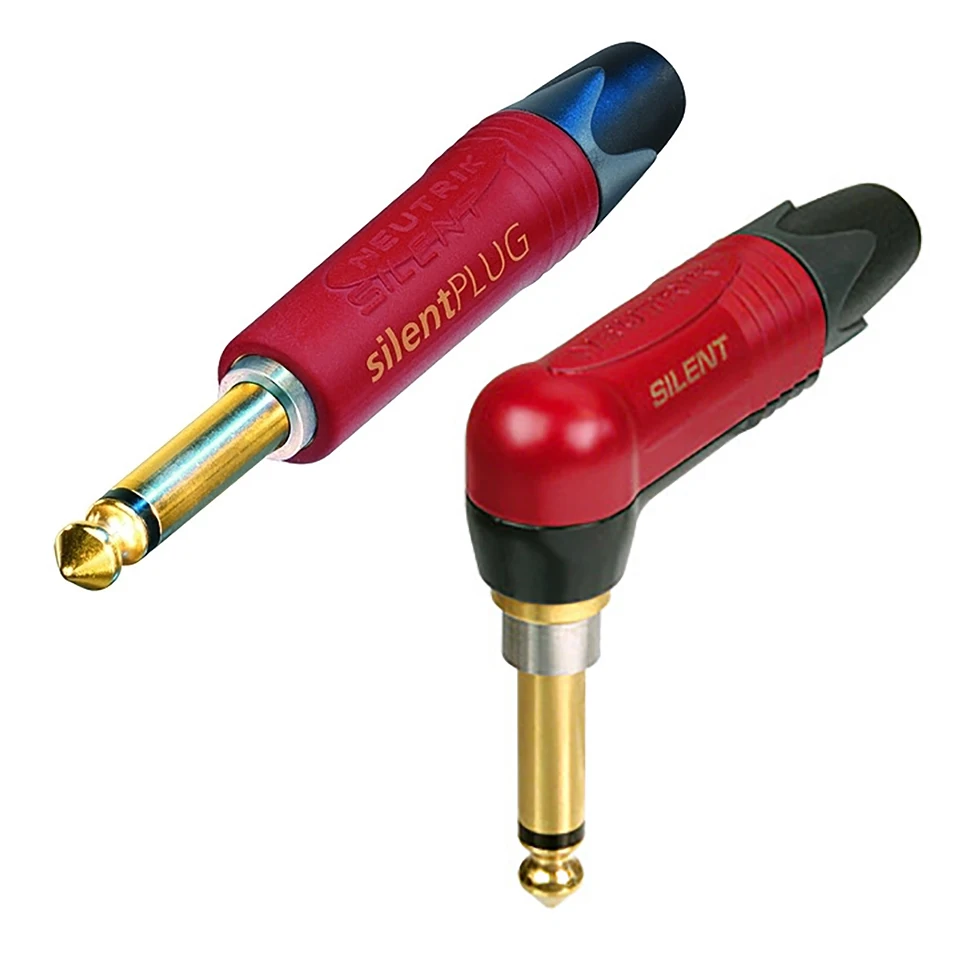

NP2X-AU-SILENT/NPR2X-AU-SILENT

▲ 2 극 1/4 "전문 전화 플러그, 금도금 접점, 빨간색 고무 오버레이, 자동 스위치

▲SilentPLUG는 악기 (기타) 를 교체 할 때 소리가 나지 않도록 악기 (기타) 케이블을 자동으로 음소거 (반바지) 합니다. 통합 무음 스위치는 REED 기술을 기반으로하며 10 '000 짝짓기 사이클 이상의 수명을 보장합니다. 새로운 PX silentPLUG는 충격 보호 기능을 향상시키기 위해 고무 쿠션 오버레이로 향상된 견고한 금속 쉘을 특징으로합니다.

기능 및 이점

▲팝과 끽끽 소리를 피하십시오 밀폐 된 스위칭 접촉
▲10'000 짝짓기 사이클 이후의 수명
▲업계에서 입증되고 신뢰할 수있는 척형 케이블 변형 완화를 갖춘 슬림 플러그
▲편리한 취급 및 연결을위한 매끄러운 매력적인 디자인
▲최상의 충격 보호 및 신뢰성을 위해 직선 하우징에 고무 오버레이
▲ 최대 8 mm 까지 케이블 OD를 수용할 수 있는 L-D 버전 제공

주의!

▲악기 (기타) 응용 프로그램에만 사용하십시오. 앰프 출력에 연결하면 손상이 발생할 수 있습니다.

▲기타 전원 공급 장치를 활성화하기 위해 탭하는 팁 링 슬리브 잭이 장착 된 일부 유형의 액티브 일렉트릭 기타에서는 신호가 음소거되지 않습니다.

드로잉

제품

제목: NP2RX-AU-SILENT/NP2X-AU-SILENT
연결 유형: 플러그
성별: 남성

전기

접촉 저항: 결합 커넥터 mΩ에 따라 다름
유전체 강도: 0.2 kVdc
절연 저항:> 2 GΩ (초기)
접점당 정격 전류: 결합 커넥터 A에 따라 다름
정격 전압:< 50 V

기계

케이블 O.D.:4 - 7mm
수명:> 1000 짝짓기 주기
와이즈 사이즈: 1mm m 2;
와이사이즈: 18 AWG
배선: 솔더 연락처

재료

부싱: 폴리 아세탈 (POM) + PU
접촉 도금: 0.2 & 마이크로; m Au
연락처: 황동 (CuZn39Pb3)
삽입: 폴리아미드 (PA 6.6 30% GR)
쉘: 아연 다이 캐스트 (ZnAl4Cu1)
쉘 도금: 부분적으로 적색 코팅, 블랙 크롬 도금
긴장 완화: 폴리아세탈 (POM)

환경

표준 준수: IEC 60603-11 / EIA RS-453
납땜 가능성: IEC 68-2-20 준수
온도 범위:-20 °C ~ + 65 °C
