전체 높이/절반 높이 베플 브래킷 NVMe PCIe M.2 NGFF SSD-PCIe X1 어댑터 카드 PCIe X1-M.2

드라이브가 NVMe M.2 NGFF SSD인지 확인하십시오! PCI 슬롯이 아닌 PCIe 슬롯에 연결되어 있는지 확인하십시오!

구매하기 전에 유의할 사항.
1, 이 어댑터 카드는 2280 2260 2242 2230 크기 PCIE x2 x4 AHCI 및 NVMe 프로토콜 M.2 NGFF 하드 드라이브 만 지원합니다. SATA 프로토콜은 확실히 지원되지 않습니다! AHCI는 SATA와 동일하지 않습니다!
2, 이것은 PCIE x1 인터페이스입니다. 원래 하드 드라이브가 PCIE x4 인 경우 속도는 원래 하드 드라이브의 거의 1/4 입니다 (모든 PCIE가 3.0 경우, 인터페이스가 PCIE 2.0 또는 PCIE 1.0 인 경우 속도가 더 느립니다.
3 은 마더 보드와 함께 시스템 디스크로 사용할 수 있으며 어댑터 카드는 아무 관련이 없습니다. DDR4 메모리 마더 보드의 일반적인 사용은 NVME 프로토콜 하드 디스크를 부팅 디스크로 지원할 수 있으며 BIOS를 브러시로 이전 마더 보드 중 일부는 NVME 하드 디스크 부팅을 달성 할 수도 있습니다.
4, 저장소는 종종 슬롯이나 하드 디스크를 발견하고 반대로 삽입! 잘못 얻은 결과는 매우 심각하며 어댑터 카드, 마더 보드 및 하드 드라이브를 태울 것입니다!

이 어댑터 카드는 주로 SSD 배치 테스트 펌웨어 업그레이드 등을위한 데스크탑 마더 보드 PCIe x4 또는 PCIe x2 인터페이스 프로토콜 M.2 NGFF SSD 변환 PCIe x1 인터페이스, 또는 일부 마더 보드에는 PCIe x4 인터페이스가 함께 제공되므로 비상용으로 충분하지 않습니다. 이 어댑터 카드를 사용하십시오. SSD는 최고 속도로 실행할 수 없습니다! 마더 보드 PCIE 3.0 슬롯을 삽입하려고하면 PCIE 2.0 또는 PCIE 1.0 슬롯에 삽입하면 속도가 매우 느립니다!

PCIE 다른 사양 속도 비교:

위의 속도는 이론적 인 최대 데이터, 컴퓨터 구성 및 하드 드라이브 성능 결정에 의한 실제 테스트 데이터 일뿐입니다. 인터페이스 모양을 변환하는 어댑터 카드는 칩을 통과 할 필요가 없으므로 어댑터 카드가 성능에 영향을 미치지 않습니다. 이론적으로 인터페이스가 PCIE x1 3.0 인 경우 속도는 원본의 1/4 이며 인터페이스가 PCIE x1 2.0 인 경우 속도는 원본의 8 분의 1 입니다. 인터페이스가 PCIE x1 1.0 인 경우 속도는 원본의 1/16 입니다.

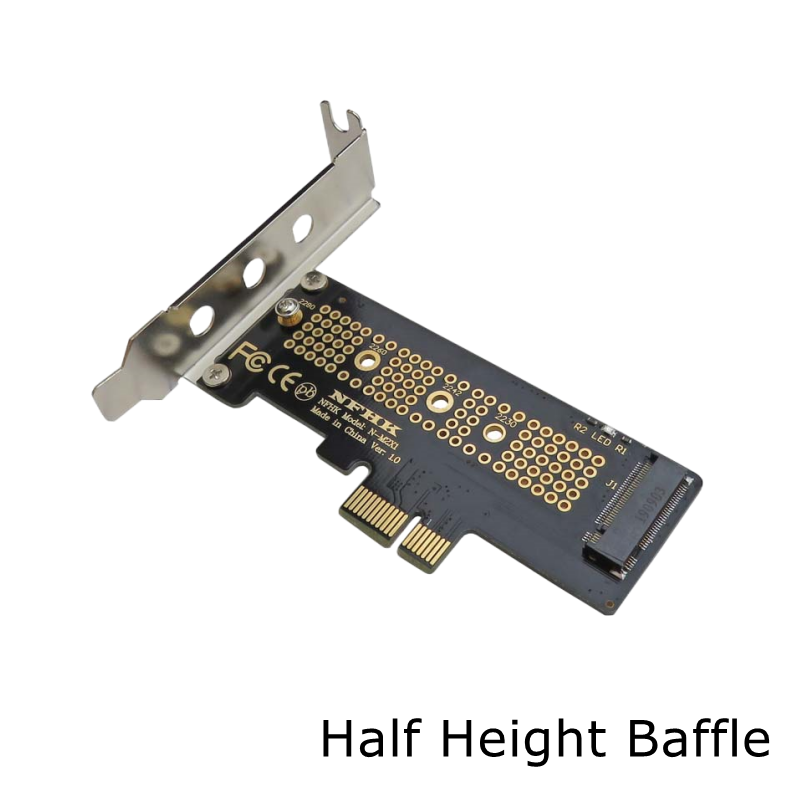

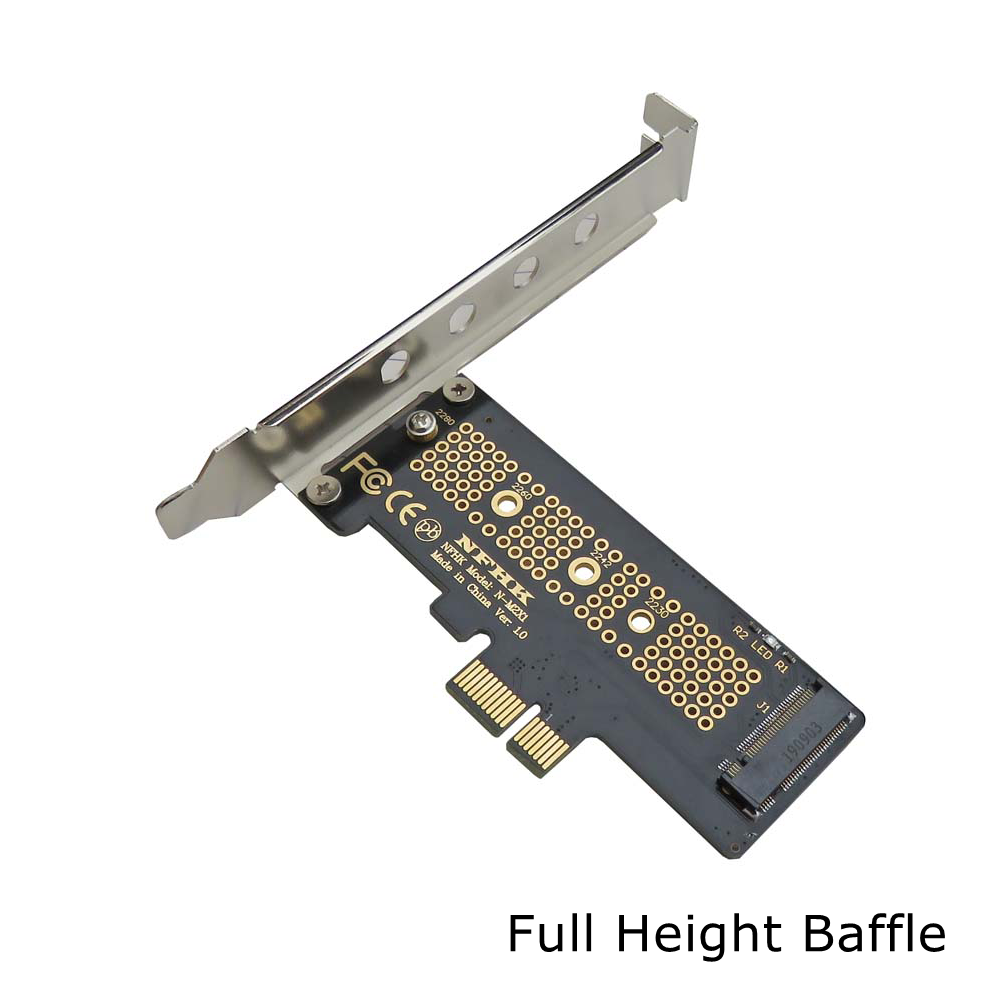

제품 크기: PCB 크기: L * W = 90mm * 42mm, 반 높이 브래킷, 브래킷 길이 8 cm.

M.2 NGFF 인터페이스 SSD는 핀 정의의 많은 종류를 가지고, 키 비트에 따라 A.B.C 로 나눌 수 있습니다 .... M.2 NGFF 인터페이스 SSD에는 B + M 키 SATA 데이터 전송 프로토콜, B + M 키 PCIe x2 AHCI 데이터 전송 프로토콜로 나눌 수있는 다양한 핀 정의가 있습니다. B + M 키 PCIe x2 NVMe 데이터 전송 프로토콜 및 M 키 PCIe x4 AHCI 데이터 전송 프로토콜. x4 AHCI 데이터 전송 프로토콜, M 키 PCIe x4 NVMe 데이터 전송 프로토콜; 다시 말하지만, 이 제품은 M.2 NGFF 인터페이스 내에서 PCIE x4 AHCI NVMe 전송 프로토콜이있는 SSD 만 지원합니다 (단 하나의 노치가있는 SSD) 및 PCIE x2 AHCI NVMe 전송 프로토콜을 사용하는 SSD (SSD에는 두 개의 인터페이스가 있지만 전송 프로토콜은 PCIE X2, PocoTech의 M6E 시리즈와 같은 경우 SATA 전송 프로토콜도 두 개의 노치가 있으므로 SSD의 공식 고객 서비스에 문의하십시오. 드라이브의 전송 프로토콜을 이해하려면 잘못 구입하지 마십시오)!

주의:
1, 마더 보드 칩셋이 9 시리즈 미만인 경우 pm951, sm951, pm950 XP941 및 기타 PCIe x4 사양 하드 디스크를 사용하지 마십시오! 마더 보드 PCIE 인터페이스는 PCIE 인터페이스 SSD를 사용할 수 없으며 마더 보드 BIOS가 PCIE 인터페이스 SSD를 지원할 수 있음을 확인하는 열쇠입니다!

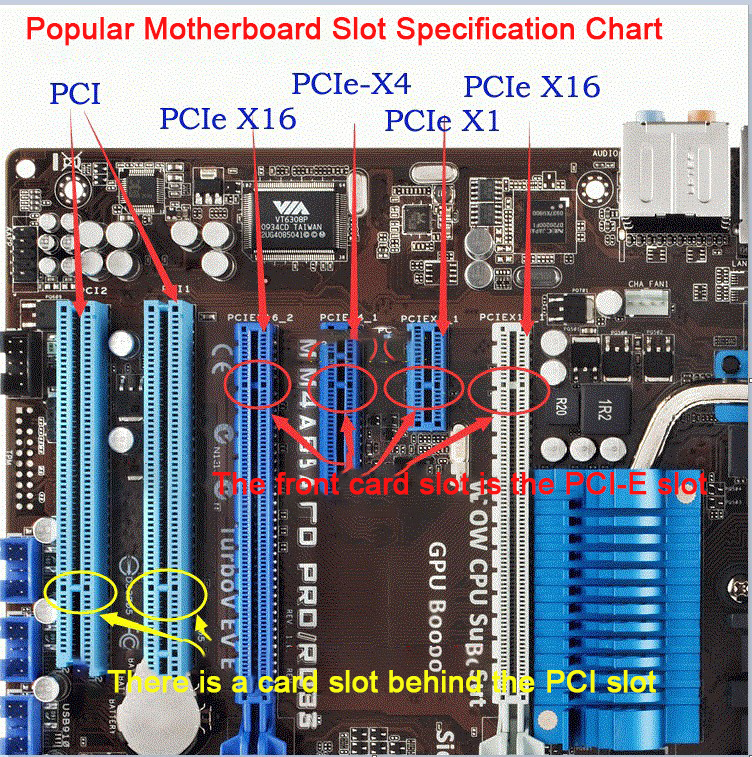

2, PCI 인터페이스가 아닌 마더 보드의 PCIe 인터페이스에 어댑터 카드를 올바르게 삽입해야합니다. 잘못 삽입하면 어댑터 카드와 마더 보드를 태울 수 있습니다!
3, 설치 시스템은 원래 Win 10 설치 디스크를 사용해야합니다. Win 7 시스템 및 PE 시스템은 NVME 드라이버가 없기 때문에 NVE 프로토콜 SSD를 지원하지 않습니다. 감지 내부의 BIOS에서 부팅하지만 부팅 메뉴 선택 키를 누릅니다 (예: Asus는 F3, Gigabyte는 F12, ASRock은 F11 을 누르는 등). 귀하의 마더 보드에 따라 요 및 수동) 이 하드 드라이브를 볼 수 있습니다, 즉 그것이 될 수 있음을 의미, 단계별로 시스템을 수행하십시오.

4, 100 퍼센트 테스트 배송 후 어댑터 카드! 제품 설명 및 메모를 읽으십시오!

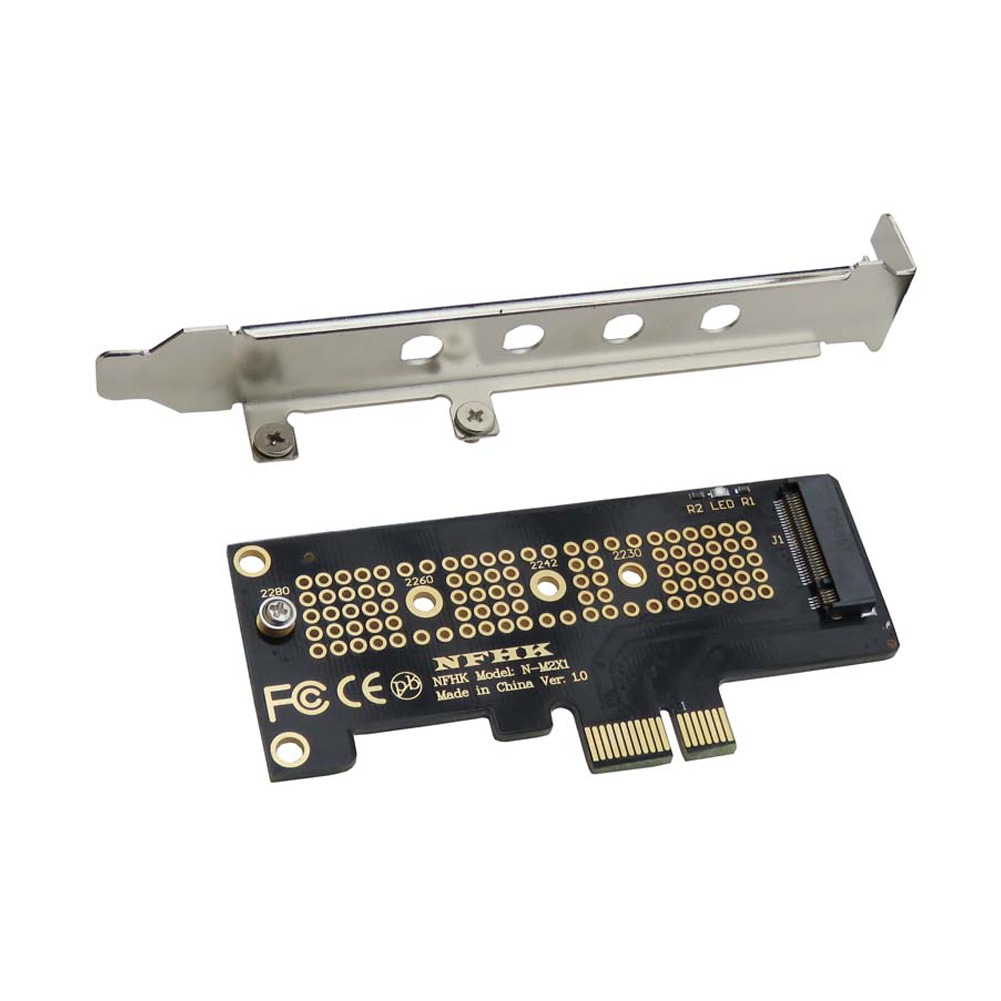

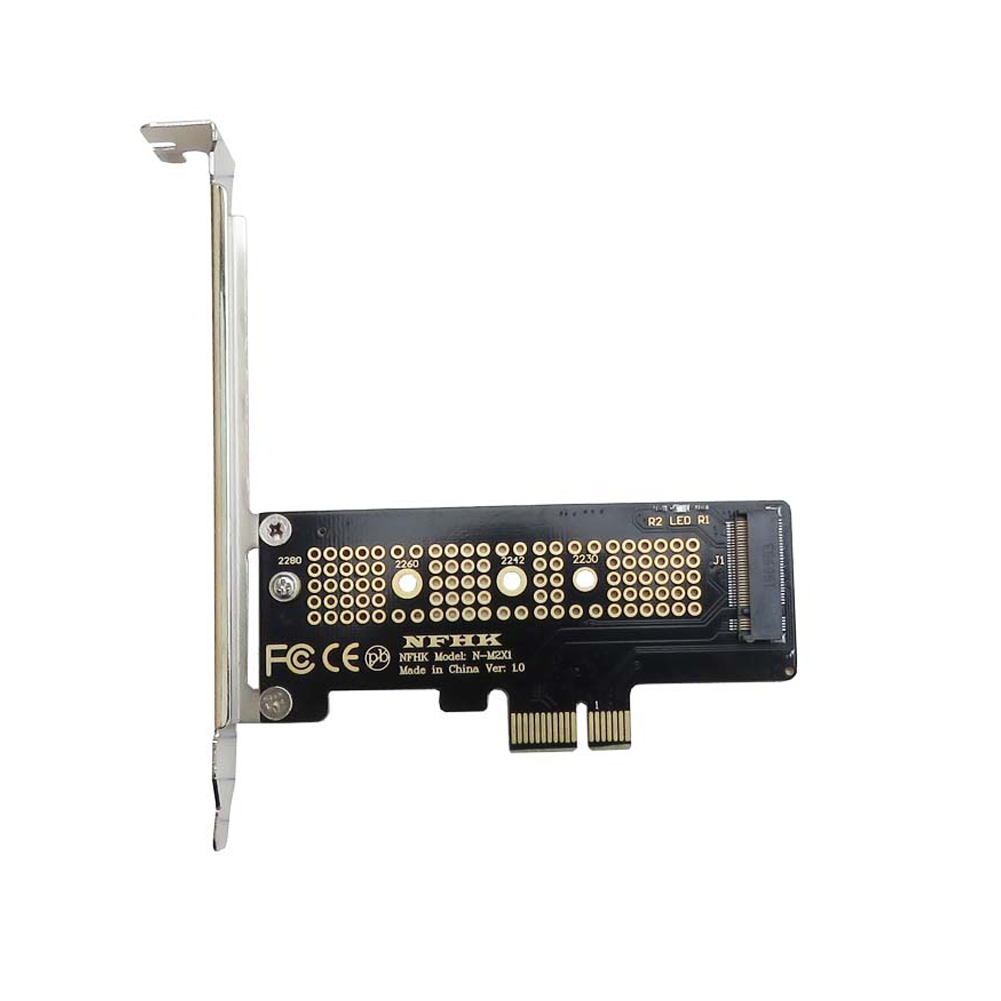

하드 드라이브 고정 방법:
