참고:

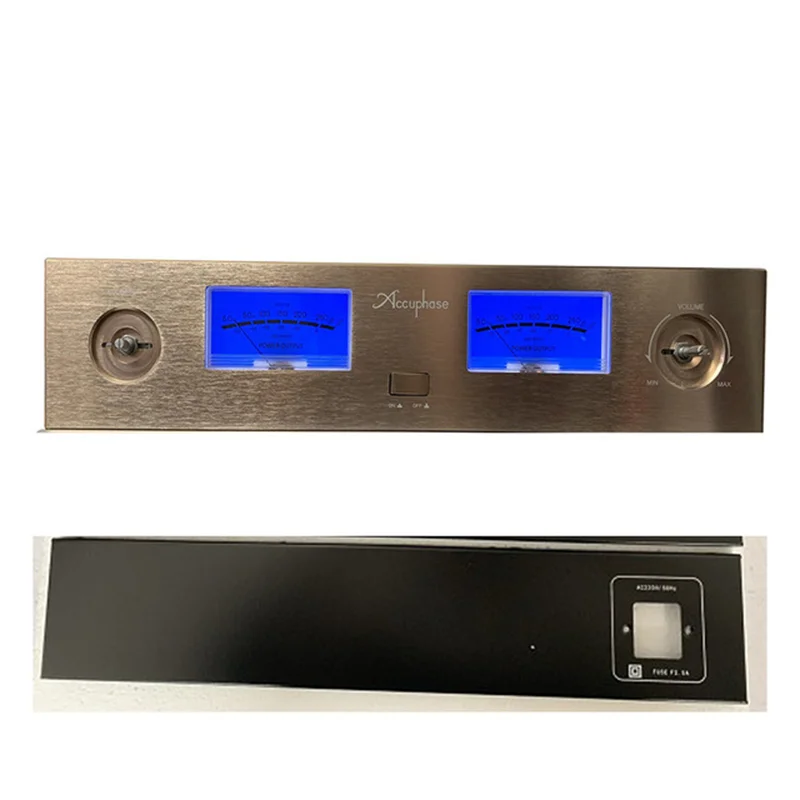

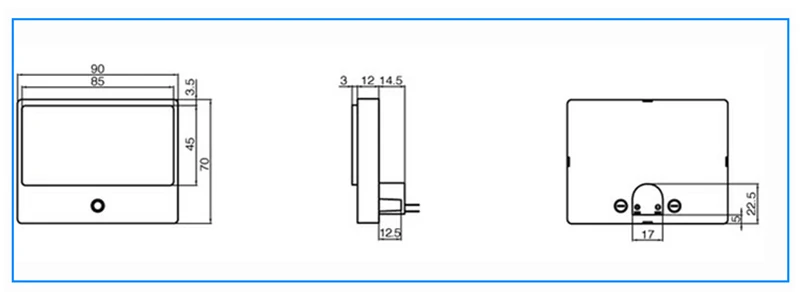

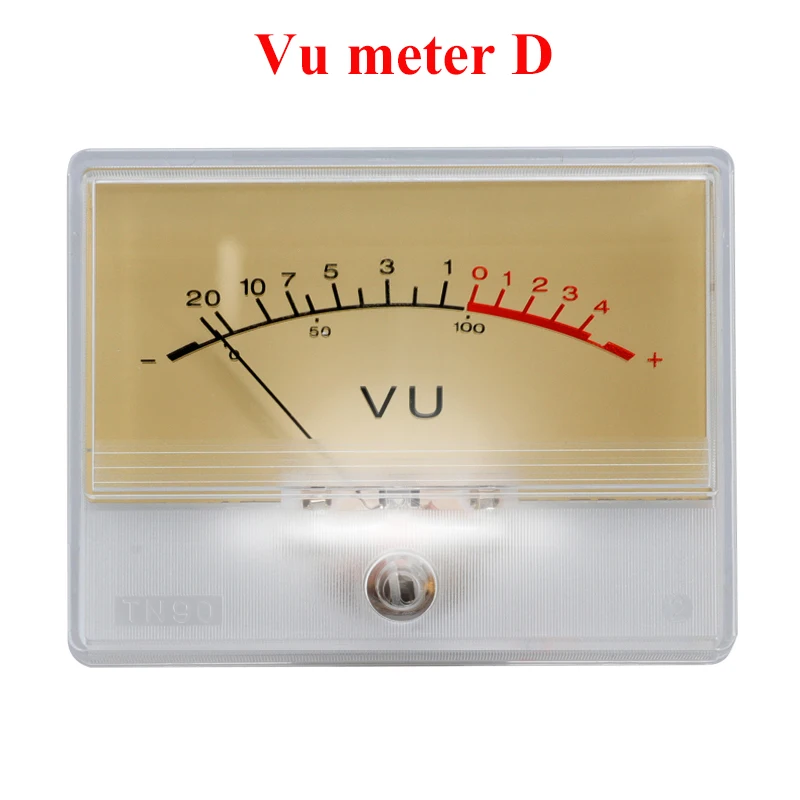

1: Vu의 수는 1 쌍 + 드라이버 보드이며 선택할 수있는 4 가지 색상이 있습니다. Vu 미터 헤드의 크기는 90 * 47mm 입니다.

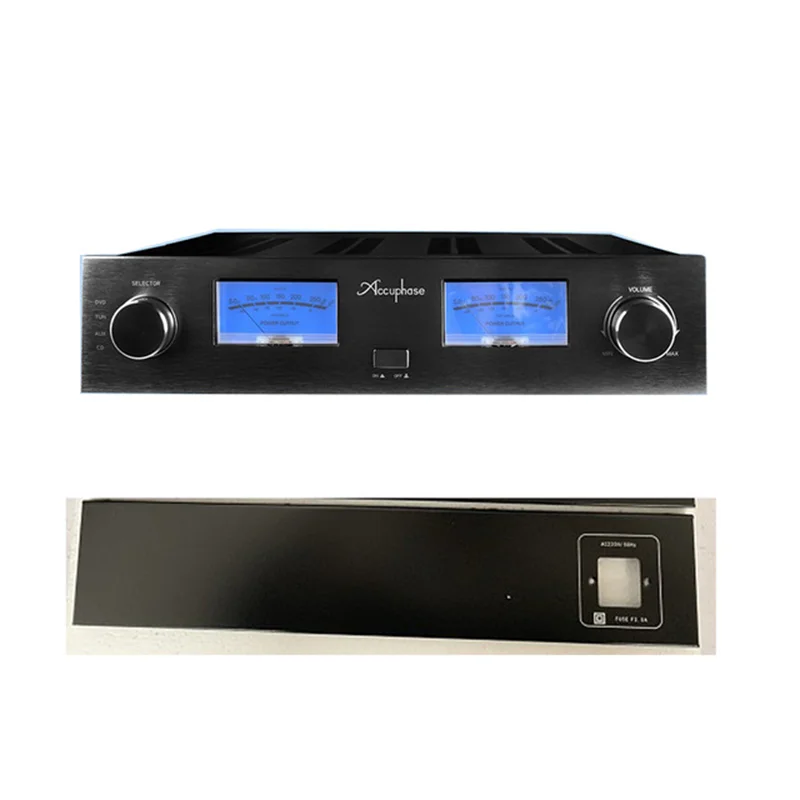

2: 이 케이스는 결합 된 버전의 프리 앰프 또는 파워 앰프 케이스로 사용할 수 있으며 매장의 4 채널 음원 변환 보드와 함께 사용할 수 있습니다.
3: 미터 헤드는 고전압에 연결되어서는 안됩니다!

매개 변수:
외부 치수: 430*340*95mm
내부 치수: 420*85*330mm
액세서리: 알루미늄 솔리드 노브 2 개; 스위치 세트; 크리스탈 단자 4 개, RCA 8 개, 전원 공급 장치 받침대 1 개, 브론징 케이스 4 개, Vu 미터 1 쌍 및 드라이브 보드 1 개.

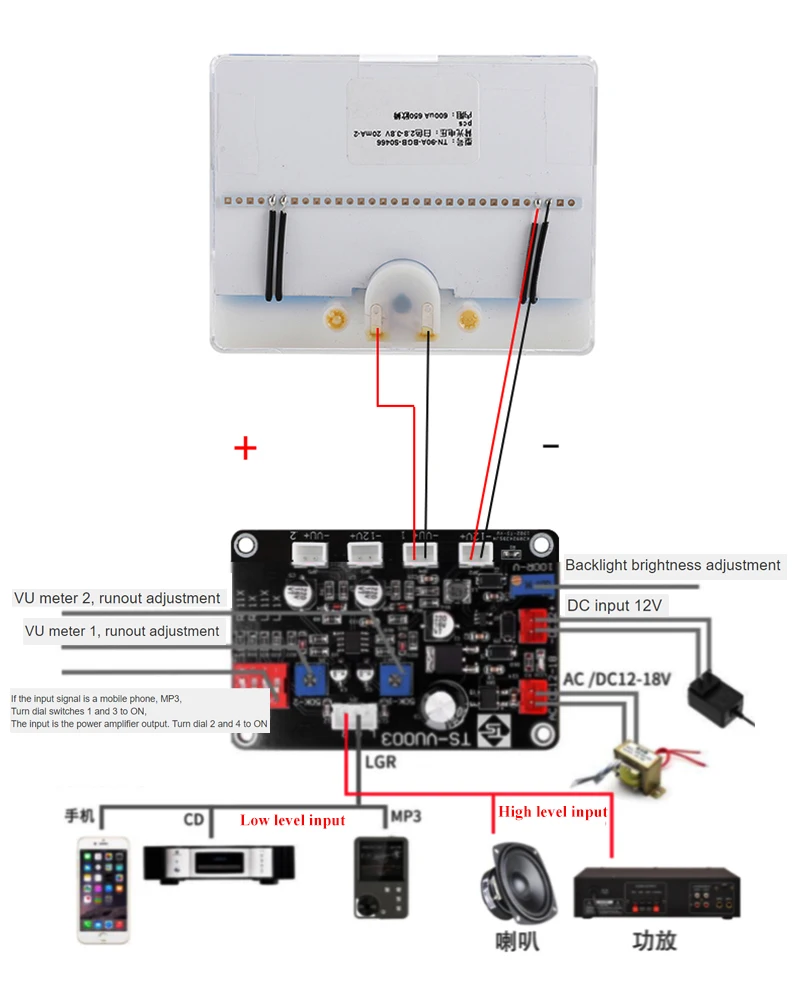

Vu 미터 배선 방법:
1. AC/DC12-16V 전원 공급 장치는 AC 및 DC 입력 단자를 구별해야합니다. 50. G, R: 이것은 드라이브 패널의 이중 채널 입력 단자이며 오디오에 연결할 수 있습니다 (신호는 헤드셋에서들을 수있는 신호입니다) 및 휴대 전화, 컴퓨터 사운드 카드, 프론트 스테이지 및 기타 오디오 소스 장비의 전력 증폭기 출력 단자. 연결시 L, G, R은 각각 오디오 소스 장비의 왼쪽, 접지 및 오른쪽 채널에 연결됩니다. 입력 항목이 휴대폰, 컴퓨터 사운드 카드, 프론트 스테이지 및 기타 오디오 소스인 경우 다이얼 스위치 1 과 3 을 "ON" 단자로 돌리십시오. 1. AC/DC12-16V 전원 공급 장치, AC 및 DC 입력 단자를 구별해야합니다.

2. L, G, R: 이것은 오디오에 연결할 수있는 드라이브 패널의 이중 채널 입력 단자입니다 (신호는 헤드셋에서들을 수있는 신호입니다) 및 휴대 전화의 전력 증폭기 출력 단자, 컴퓨터 사운드 카드, 프론트 스테이지 및 기타 오디오 소스 장비. 배선 할 때 L, G, R은 각각 오디오 소스 장비의 왼쪽, 접지 및 오른쪽 채널에 연결됩니다. 입력 항목이 휴대폰, 컴퓨터 사운드 카드, 프론트 스테이지 및 기타 오디오 소스인 경우 다이얼 스위치 1 과 3 을 "ON" 단자로 돌리십시오. 입력 파워 앰프 출력 단자 인 경우 다이얼 스위치 2 와 4 를 "ON" 끝으로 돌리면 신호가 11 번 압축됩니다. 참고: 다이얼 스위치 1-4 는 동시에 "ON" 끝으로 전환 할 수 없습니다.

3. 조정 가능한 전위차계 "100R-V" 는 vu 미터의 백라이트를 조정하는 데 사용됩니다.

4. 조정 가능한 전위차계 "50k-1" 및 "50k-2" 는 각각 VU 미터 1 및 VU 미터 2 의 포인터 런아웃을 제어합니다
