X7 컬렉션 에디션 (균형 잡힌 버전의 신규)

기술 매개변수

정격 출력 전력: 25W + 25W (RMS 트랜지스터 작동 상태)

45W + 45W (RMS 초 선형 작동 상태)

고조파 왜곡: 1% (1kHz)

전체 주파수 응답: 15Hz ~ 30kHz (-1.5dB)

입력 감도: 280mV; 520mV (사전 입력)

입력 임피던스: 100K Ω

출력 임피던스: 4 Ω 8 Ω

신호 대 잡음 비율: 92dB

왼쪽 및 오른쪽 출력 균형:<0.5db

무게: 25kg

전체 기계의 전력 소비: 260W

진공 튜브 사용: 12AX7*1, 12AU7*2, KT88 * 4, 5AR4*1

전체 볼륨 (W * D * H): 410mm * 335mm * 198mm

전원 공급 장치 전압: ~ 110V/220V ± 5% (50Hz)

작업 조건: 온도: 0 ℃ ~ 40 ℃ 습도: 20% ~ 80%

저장 조건: 온도: -20 ℃ ~ 70 ℃ 습도: 20% ~ 90%

이 기계의 특징:

1: 순수한 수제, 전체 기계가 캐노피 아래에 용접됩니다.

2: 고품질 광대역 및 고품질 일본어 EI 출력 변압기 2 개 채택

3: 이 기계를 위해 특별히 설계된 고출력 Z11 아이언 코어 링 전원 변압기 사용

4: 전압 증폭 및 추진 단계는 정류기 전원 공급 장치로 5AR4 를 사용합니다.

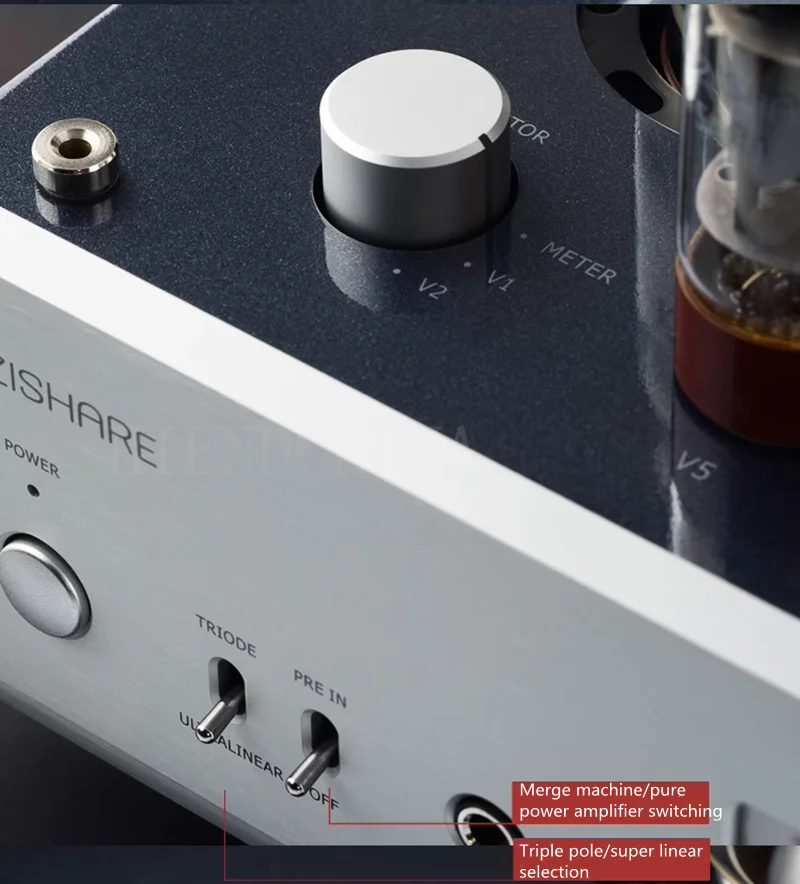

5: 전압 증폭 및 상 반전 추진을 위해 12AX7 및 12AU7 진공 튜브를 사용하고 AB1 유형 푸시-풀 전력 증폭을 위해 KT88 진공 튜브를 사용하십시오. 트랜지스터 및 초 선형 선택 기능 제공: 트랜지스터는 부드럽고 순수하며 부드러운 방식으로 작동하며 보컬, 스트링, 및 다른 유형의 음악; 큰 장면, 역동적 인 이벤트 및 기타 유형의 음악을 즐기기에 적합한 크고 무제한적인 사운드와 좋은 모멘텀을 갖춘 슈퍼 선형 작업 모드.

6: 외부 전원 트랜지스터 전류 조정 노브 및 전류 디스플레이 미터 헤드

7: 순수 포스트 스테이지 기능으로 독립적 인 프리 스테이지 신호 입력에 연결할 수 있습니다

8: 재생 기능을 갖추고 있으며 검은 색 테이프 플레이어에 연결할 수 있습니다

9: 보다 풍부한 음악성과 세부 사항을위한 진정한 균형 잡힌 입력 포트 장착

10: 적외선 기능 원격 제어

11: 음소거 지연 기능 전원 켜기 (약 30 초)

12: 일본어 ALPS 모터 전위차계 선택

13: 플러그 인 진공 튜브 보호 커버의 편리한 설치

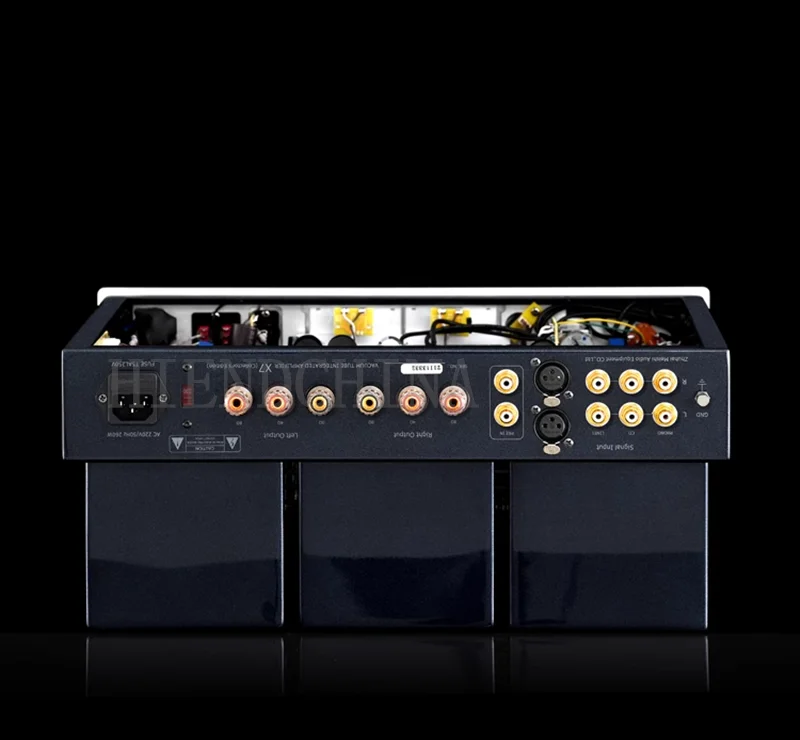

1: 프리 앰프 신호 입력

2: 균형 잡힌 신호 입력

3: RCA 아날로그 신호 입력

4: RCA 아날로그 신호 입력

5: 블랙 테이프 플레이어 입력

6: 115V/230V 전압 선택

7: 8 옴 출력 포트

8: 4 옴 출력 포트

9: 0 ohm 출력 포트

수입 Z11 철 코어 폴 레벨 격리 소 및 수입 EI 철 코어 고성능 광대역 출력 소 사용; 연결을 위해 미국 12AWG 단일 및 다중 가닥 발열 선 채택, 극성 격리는 전류 충격을 효과적으로 완화시켜 저주파 바운스, 제어 및 이미징 파워를 향상시킵니다. 기계는 원래 가져온 사용자 정의 구성 요소를 채택합니다.

5AR4 진정한 담낭 정류기 과부하 보호, 균형 잡힌 전자 튜브 수명, 풍부한 담낭 맛, 독특한 이중 고전압 회로 설계

12AX7 고이득 프론트 스테이지 트랜지스터는 일반적인 6N3, 6N8 등의 100 배의 게인 계수를 가지며, 사운드를 더욱 생동감 있고 신선하게 만든다.

4 * KT88 튜브의 후방 단계는 고압 저항, 완전하고 차분한 사운드, 날카로운 운동량, 섬세한 개방, 매우 강하고 강력한 저주파, 교향곡과 같은 대형 음식 스피커를 다루기 쉽습니다.

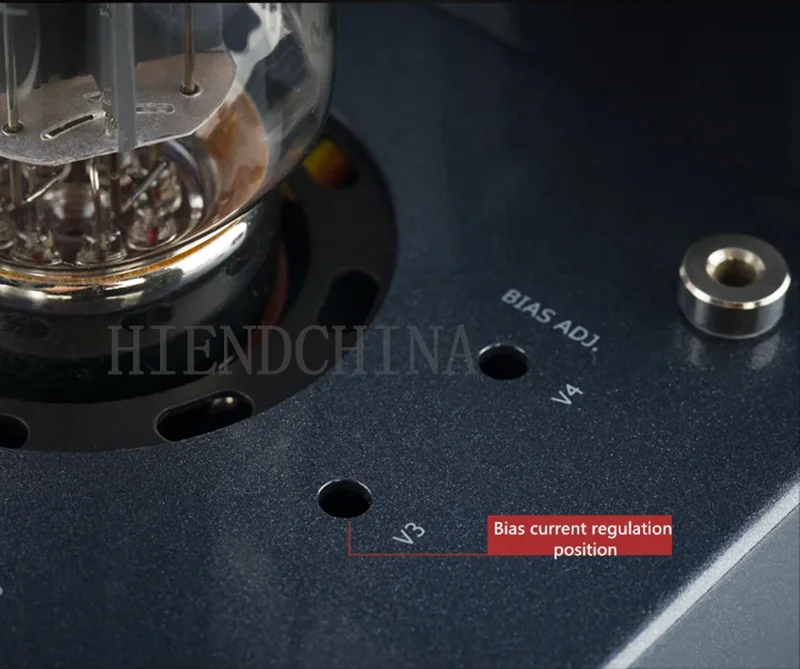

전력 트랜지스터 작동 상태의 모니터링 및 조정을 용이하게하기 위해 BIA 전류 표시 및 외부 BIAS ADJ 조정 기능을 구성합니다. 이중 기능 레벨 미터 디스플레이, 음악과 함께 포인터 스윙, 역 동성으로 가득 차 있습니다.

MM 카트리지로 확대해, LP 모의 오리지널 사운드를 체험하기 편리해, 기계/퓨어 리어 레벨 랜덤 스위칭의 합체 기능, 파워와 물이 풍부해 숙련 된 플레이어가 쉽게 플레이 할 수 있습니다.

헤드폰 출력에는 출력 소 출력이 직접 있으며 음질은 X7 출력 소의 고유 한 핵심 기술 덕분에 일반 독립 이어 앰프의 범위를 벗어납니다.
