이 라인의 마지막 단계는 6P1, 6P14, 6P3P, 6P6P, EL34, 2A3, 300B 및 기타 전원 튜브에 연결되며 결합되거나 증폭 될 수 있습니다. 전 단계 전원 튜브에 연결하는 것은 완전한 사후 전력 증폭이며 전원 튜브는 외부에 연결해야합니다.

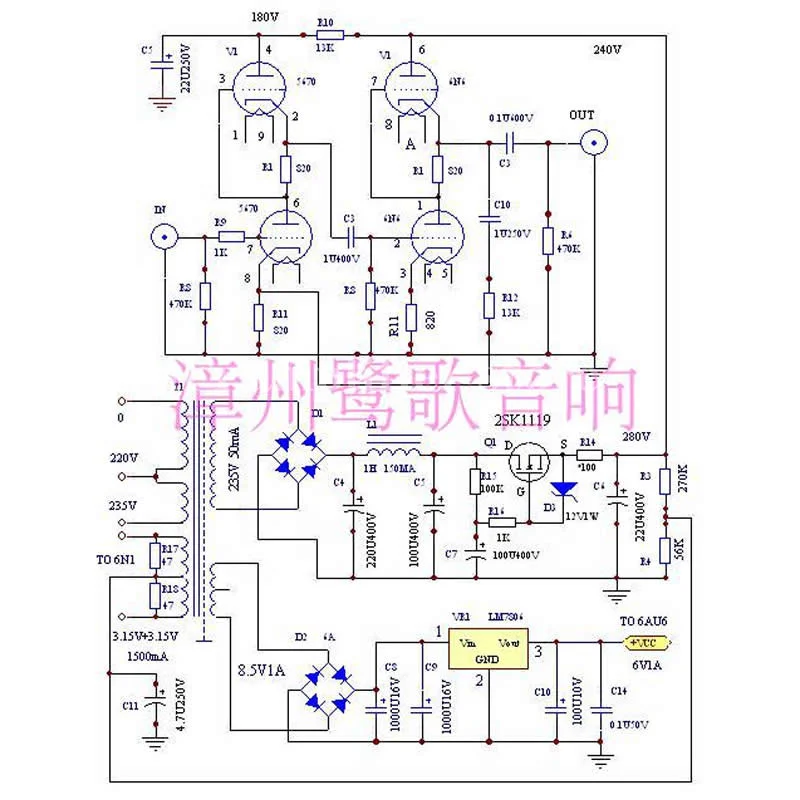

보드 크기 199 × 117: 보드 두께 2mm. 전자 튜브 및 보드의 높이는 약 67mm, 이중 채널 설계, 고품질 저항 커패시턴스 부품 조립, 트랜지스터 정류, 전계 효과 튜브 전자 필터링 및 지연입니다. 초크 코일 4 단계 필터링. 스웨덴 EVOX, 독일 WIMA 및 기타 용량 성 커플 링, 은도금 세라믹 튜브 홀더, 각각 2 개의 국내 6N3 및 6N1, 7806 6N3 튜브 용 3 단자 전압 조절기, 6N1 필라멘트 전압 듀얼 와인딩 3.15V 전원 공급 장치, 두 개의 47Ω 3W 저항 스트링 병렬로 연결되어 윙윙 거리는 소리를 효과적으로 제거합니다. 모든 접지선은 한 지점에서 접지되며 선은 조용합니다.

초크 코일과 비교할 때 전자 필터는 작은 크기, 가벼운 무게, 저렴한 비용, 우수한 성능 및 즉각적인 효과로 많은 장점이 있습니다. 이 보드에는 고전압 지연 기능이있는 중요한 기능이 있습니다. 전압이 0V 에서 300 볼트 이상으로 이동하는 데 몇 초가 걸립니다. 전압계로 측정 할 때 바늘은 전자 튜브 및 회로 충격의 보호를위한 느린 상승 과정을 가지고 있음을 알 수 있습니다.

재생 된 사운드의 관점에서 고전압 조절 전원 공급 장치의 사운드는 약간 "꽉" 나타납니다. 규제되지 않은 전원 공급 장치의 소리는 조용하고 느슨합니다. 6N1 AC 필라멘트 전원 공급 장치는 사운드를 더욱 풍부하게 만듭니다.

보드 코드: JCDQ149P 6N3 는 5670, 6N1 은 6H1P, 6N2, 6N11 등과 교환할 수 있습니다.

보조 50W 전원 변압기: 고품질의 순동 에나멜 와이어, 수입 중고 Z11 철심, 높은 자기 투과성으로 만들어져, 1 장이 꽂혀, 영국 레드 불 브래킷은 고정되어 절연 바니시에 담궈 져 있으며 외관이 아름답습니다.

입력 전압: 220V/235V 옵션, 차폐 리드 포함 1 차 및 2 차, 2 차 고전압 출력 200V 100mA, 필라멘트 전압 8.5V 1.5A 세트 (6N3 필라멘트 전압 조정기), 필라멘트 전압 3.15V-0-3.15V 1.5A 세트 그룹 (6N1 필라멘트용).

필요한 경우 고객 서비스에 문의하십시오.
