드라이버 보드/1pc VU 미터/2pcs VU 미터/2pc VU 미터 + 1pc 드라이버 보드 클래식 매킨토시 워터 레이크 블루 + 1pcs 드라이버 보드 그림 헤드 테이블 DB 테이블 오디오 파워 앰프 백라이트 포함

참고 사항 (구매하기 전에 이것을주의 깊게 읽으십시오):

이것은 다중 속성 링크입니다. 링크에는 5 가지 옵션이 있습니다.

● 패키지 1:1pcs 드라이버 보드를 선택하면 1pcs 드라이버 보드가 제공됩니다
● 패키지 2:1pc VU 미터를 선택하면 레이크 블루 VU 미터 1 개를 받게됩니다
● 패키지 3:2pc VU 미터를 선택하면 2pcs 레이크 블루 VU 미터를 받게됩니다
● 패키지 4:1 1 개를 선택하면 1 개 레이크 블루 VU 미터와 1 개 드라이버 보드가 제공됩니다.

이것은 매우 중요합니다. 불필요한 문제를 피하기 위해 구매하기 전에주의 깊게 읽으십시오. 감사합니다.

네 가지 옵션이 있습니다.

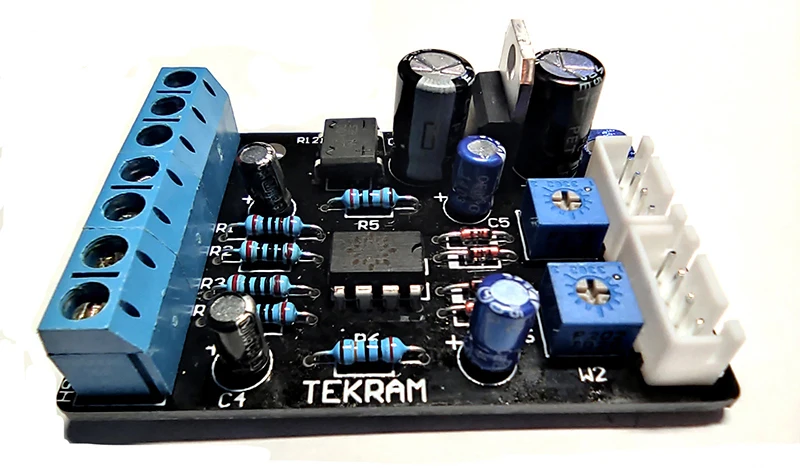

● VU 미터 용 1pcs 드라이버 보드

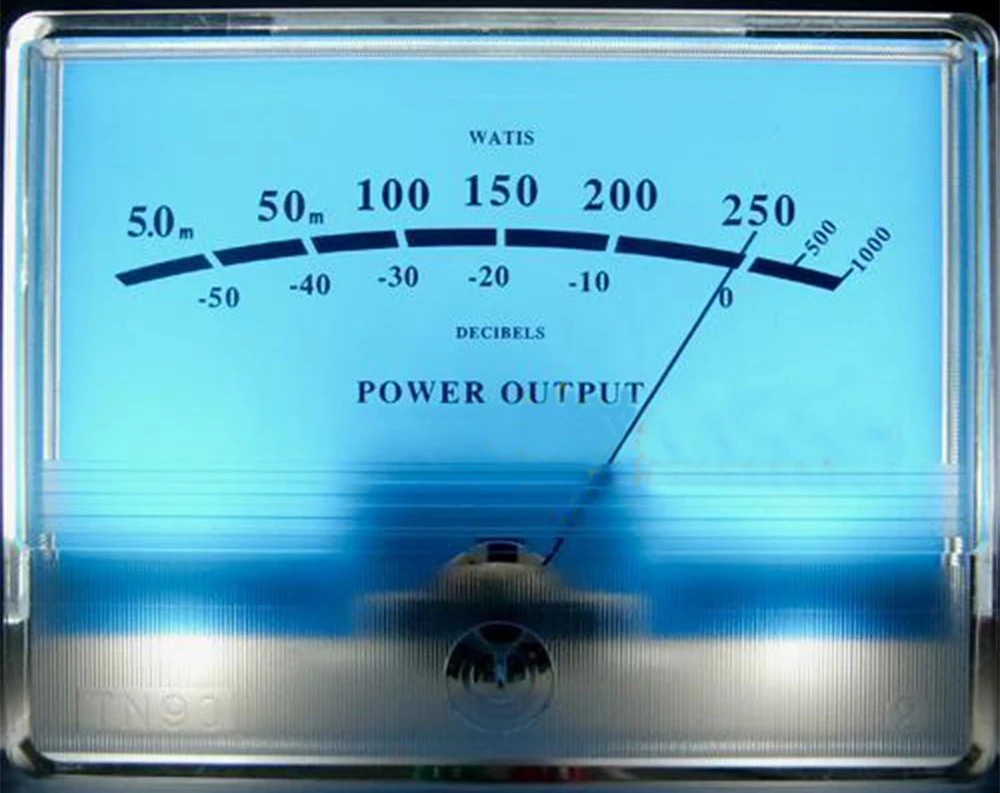

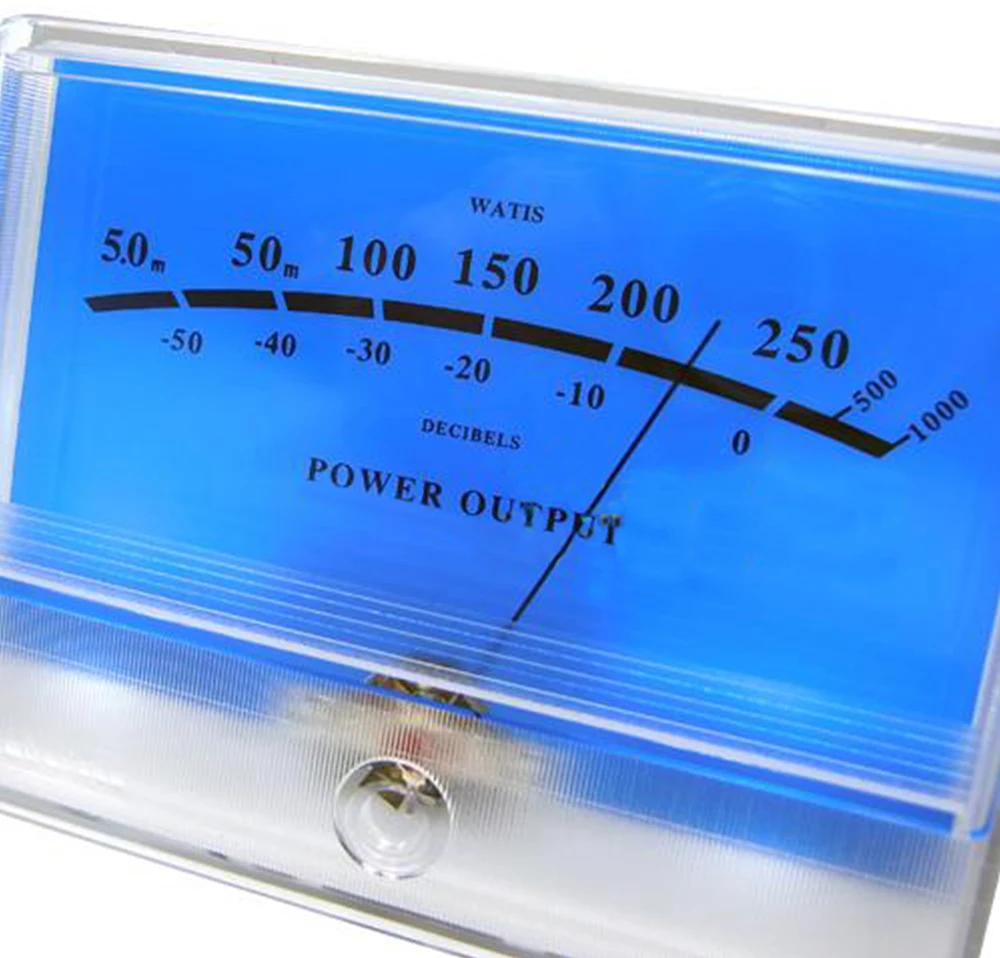

● 1 개 레이크 블루 VU 미터

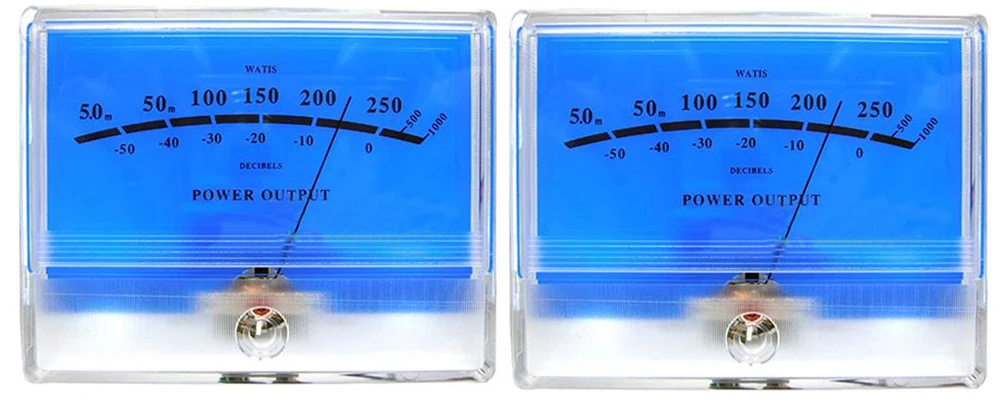

● 2 개 레이크 블루 VU 미터
● 1:1 개 레이크 블루 VU 미터 + VU 미터 용 1 개 드라이버 보드
● 1:2 개 레이크 블루 VU 미터 + VU 미터 용 1 개 드라이버 보드

매개 변수:

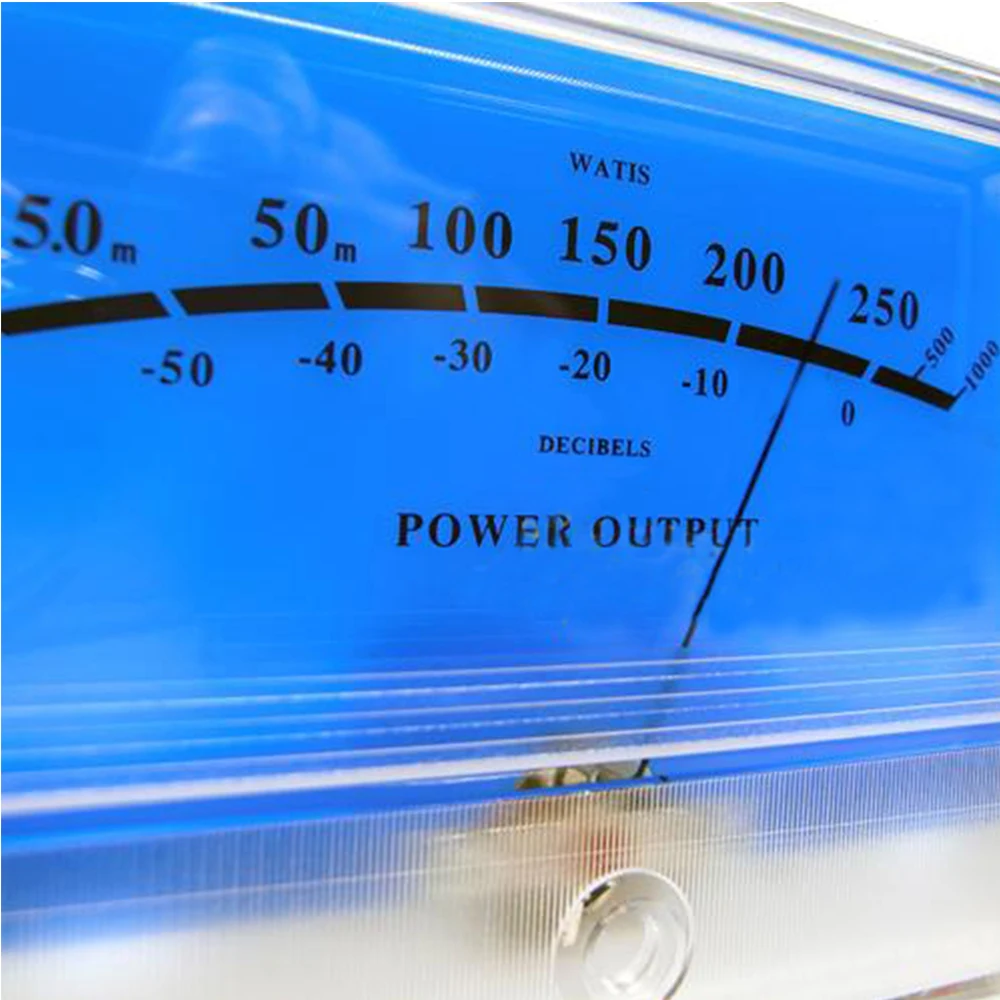

● 포인터 재료: 아연 화이트 구리
● 포인터 색상: 검정
● 포인터 스윙 방향: 왼쪽에서 오른쪽으로

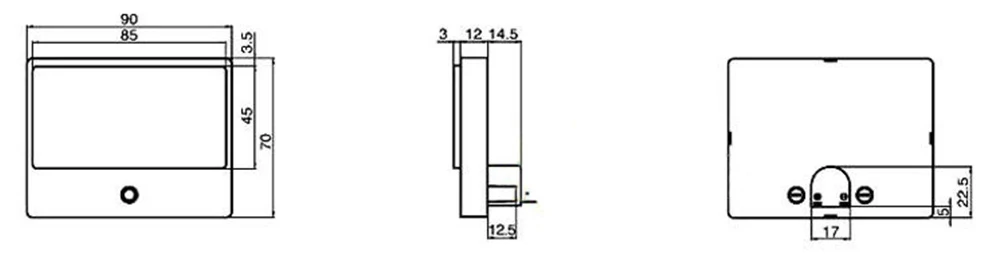

● 포인터 길이: 중심 축에서 바늘 끝까지 44 ± 1mm
● 포인터 폭: 0.45 ± 0.05mm
● 전기 미터 사용 방향: 수직

전기 성능:

● 표준 테스트 조건: 온도 20 ℃, 습도 70% 정상 온도 및 습도에서도 테스트 할 수 있습니다.

● 현재 감도: 포인터가 최대 스케일 (전체 스케일 위치) 감도 960uA ± 8% 까지 제로 스케일에 있습니다.

● 내부 임피던스: 650 Ω ± 10%.

● 절연 저항: 500V DC + 50M ohm 이상이 계량기의 외부 상자 및 전기 회로에 사용됩니다. 미터 셸과 전기 회로의 절연 저항은 500V DC 전압으로 테스트됩니다.

● 제로 위치: 미터의 표준 위치가 사용됩니다. 포인터의 앞면과 제로 스케일의 중심이 통일 된 곳이 참조입니다. 포인터와 제로 스케일 사이의 겹침의 허용 오차는 ± 1mm 입니다.

● 균형: 표준 위치가 앞뒤로 90 도 기울어 질 때 미터의 허용 오차 범위는 ± 1mm 입니다.

● 포인터 스틱: 풀 스케일 전류가 순간적으로 과전류를 3 배로하고 1/2 현재 감도 판독으로 천천히 감소하면 포인터가 1/3 스케일로 돌아갑니다.

● 마찰: 전기 계량기에 전류가 추가되고 특정 값으로 천천히 증가하거나 감소하면 표시된 점의 오차 범위는 ± 1mm 입니다.

● 제동: 시작부터 포인터로 표시된 위치까지 1 초 이내에 눈금 판의 현재 값의 2/3 즉시 추가합니다.

특별 시험:

● 과부하 테스트: 5 초마다 10 번 전체 전류를 입력하면이 동작이 9 번 반복됩니다. 각 시간은 0.5 초이며 테스트는 정상적으로 유지됩니다.

● 진동 테스트: 포장 후 미터는 각 방향으로 10 분 동안 진동판에서 분당 4mm 위아래로 1,000 번 진동합니다. 이 테스트 후 7-14 항목은 정상적으로 유지됩니다.

● 충격 테스트: 전기 계량기의 포장 후, 3cm 두께의 나무 판에 30 cm 높이에서 떨어 뜨립니다. X.Y.Z. 3 방향 테스트는 정상입니다.

● 신뢰성 테스트 "수정 점 전류 입력 100,000 회 후에도 현재 감도 한계는 여전히 표준 내에 있습니다.

● 환경 영향 테스트: 온도 50 ℃, 습도 85% 100 시간 지속되며, 이 테스트 후 7-14 항목은 정상적으로 유지됩니다.

● 터미널 당김 테스트: 터미널은 영향을 받지 않고 60 초 동안 1 kg 의 당김을 견뎌야 합니다.

기타:

● 작동 온도 제한: -10 ℃ ~ + 60 ℃ RH 35 ~ 85%

● 보관 온도 제한: -20 ℃ ~ + 60 ℃ RH 35 ~ 85%

● 계량기를 직사광선 아래에 두지 말고, 계량기에 이물질이 들어 가지 않도록 포장 상자에 계량기를 보관하십시오.

● 납땜 조건: 3.5 초 동안 230 ℃의 온도에서 주석 판에 약 3mm 단자를 넣으면 테스트가 정상적으로 유지됩니다.

● 납땜 온도: 납땜 건의 온도는 350 ℃이고 단자는 3.5 초 동안 접촉하며 단자의 프론트 엔드는 솔더 건과 접촉하여 약 3mm 입니다. 이 테스트 후에도 테스트는 정상적으로 유지됩니다.

● 정전기 방지: 마른 나일론 천을 투명 커버 표면에서 같은 방향으로 세 번 테스트합니다.

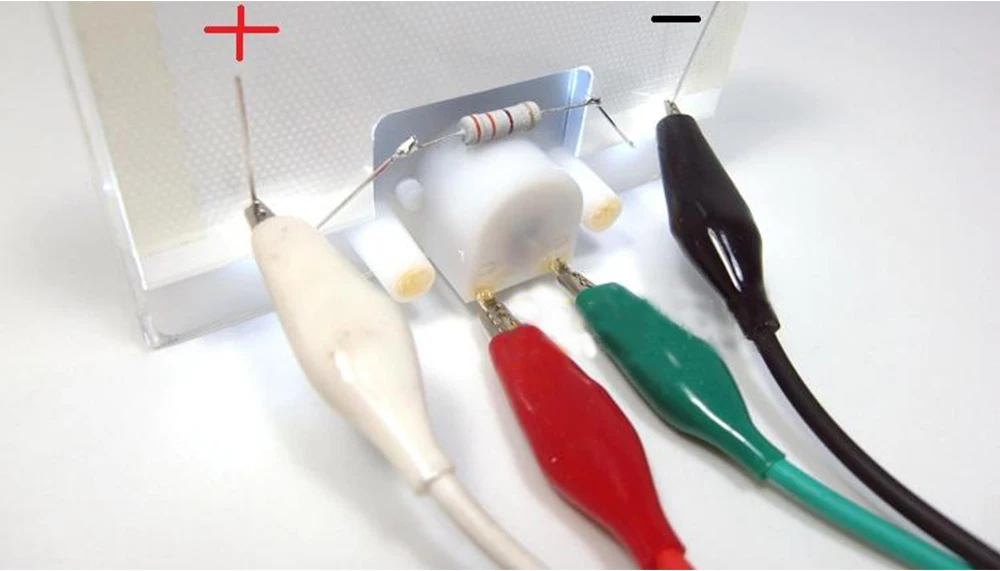

● 전구 사양: 두 개의 흰색 LED 2.8-3.0V 백라이트 보드 (백라이트를 12V 로 변경할 수도 있습니다. 아래의 방법을 따라 납땜하십시오.)

패키지 포함:

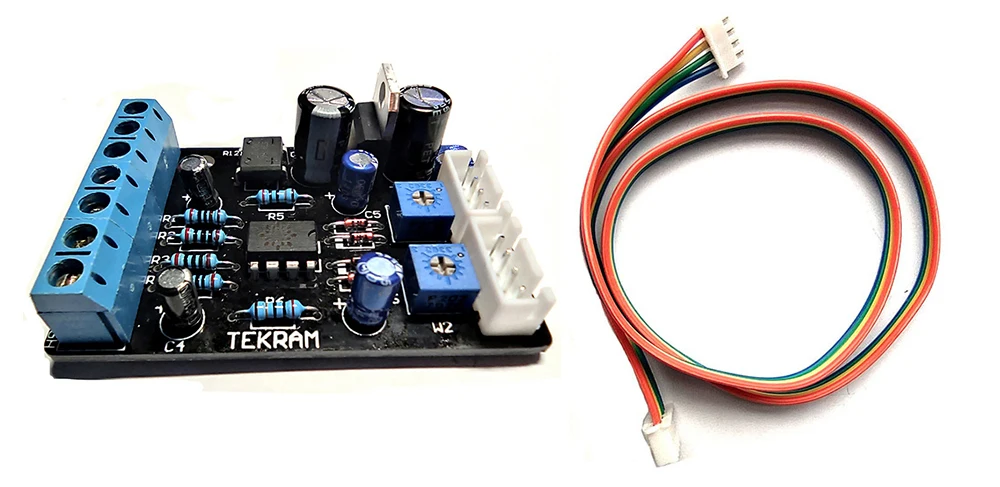

● VU 미터 용 1pcs 드라이버 보드
● 또는 1 개 워터 레이크 블루 VU 미터
● 또는 2 개 워터 레이크 블루 VU 미터
● 또는 1 개 워터 레이크 블루 VU 미터 + VU 미터 용 1 개 드라이버 보드
● 또는 2 개 워터 레이크 블루 VU 미터 + VU 미터 용 1 개 드라이버 보드
