소개:

완전 이산 토폴로지 단일 패스 직렬 조절기 설계를 S50-MKI.

IC (집적 회로) 는 사용되지 않습니다. 이를 통해 우수한 성능을 위해 모든 작동 지점과 매개 변수를 완벽하게 설계 제어 할 수 있습니다.

저소음, 높은 PSRR 정전류 소스는 제너 다이오드를 안정적인 전압 참조로 공급합니다. 저역 통과 필터 (코너 주파수가 1.6Hz 인) 는 제너 노이즈가 오류 증폭기에 유입되는 것을 방지합니다. 이것은 값비싼 전압 참조 IC에 비해 효과적이면서도 저렴한 대안입니다. 로우 패스 필터는 소프트 스타트 특성도 제공합니다.

출력 노이즈 (언로드) 는 24VDC 출력에서 13μV 미만입니다 (ACmV 모드에서 Tangent LNMP (저소음 측정 프리앰프) 및 Fluke 187 50000 카운트 DMM을 사용하여 측정). 출력 전압이 낮 으면 출력 노이즈가 훨씬 적습니다. 이것은 동일한 조건에서 테스트 된 IC 조절기 기반 PSU의 소음보다 훨씬 낫습니다.

오류 증폭기는 102.5dB 의 높은 개방 루프 게인을 갖는 opamp의 개별 구현입니다. 오류 증폭기로의 전압 공급은 PSRR (전원 공급 거부 비율) 을 높이기 위해 커패시턴스 승수로 격리됩니다. 이것은 PSU의 라인 조절 성능을 크게 향상시킵니다.

전류 미러와 전 전류 소스가있는 긴 꼬리 쌍 차동 증폭기가 오류 증폭기의 첫 번째 단계를 형성합니다. 두 번째 단계는 전압 증폭 단계 (VAS) 이며 일정한 전류 소스 부하도 있습니다. 3 단계는 소스 추종자로 구성된 전원 MOSFET 출력 장치로 구성됩니다.

고전류 MOSFET 통과 트랜지스터 두 개의 평행 한 고전류, 매우 신뢰할 수있는 MOSFETs (각각 18A 로 정격) 는 "통과" 트랜지스터 역할을합니다.

높은 전류 등급은 과전류 손상에 대해 매우 높은 안전 헤드 룸을 제공합니다.

병렬 MOSFET의 사용은 열 방출을 분할하여 열 관리를 단순화합니다. 온보드 방열판을 사용하면 σ11 이 최대 1A 연속 (피크 전류가 훨씬 높음) 을 공급할 수 있습니다. 더 큰 오프 보드 방열판을 사용하면 더 지속적인 전류가 가능합니다.

DC 출력 전압에 해당하는 변압기 공급 전압은 다음과 같습니다.

DC 5V ----- 변압기 출력 전압 AC 12V 사용

DC 9V ----- 변압기 출력 전압 AC 15V 사용

DC 12V ------ 사용 변압기 출력 전압 AC 18V

DC 15V-사용 변압기 출력 전압 AC 20V

DC 19V-사용 변압기 출력 전압 AC 24V

DC 24V-사용 변압기 출력 전압 AC 27V

저희 맞춤형 전압 받습니다, 다른 DC 전압 필요하시면 연락 바랍니다. 동시에, 우리는 또한 더 많은 HIFI DC 케이블을 가지고 있습니다. 필요한 경우 내 매장으로 가서 구입할 수 있습니다.

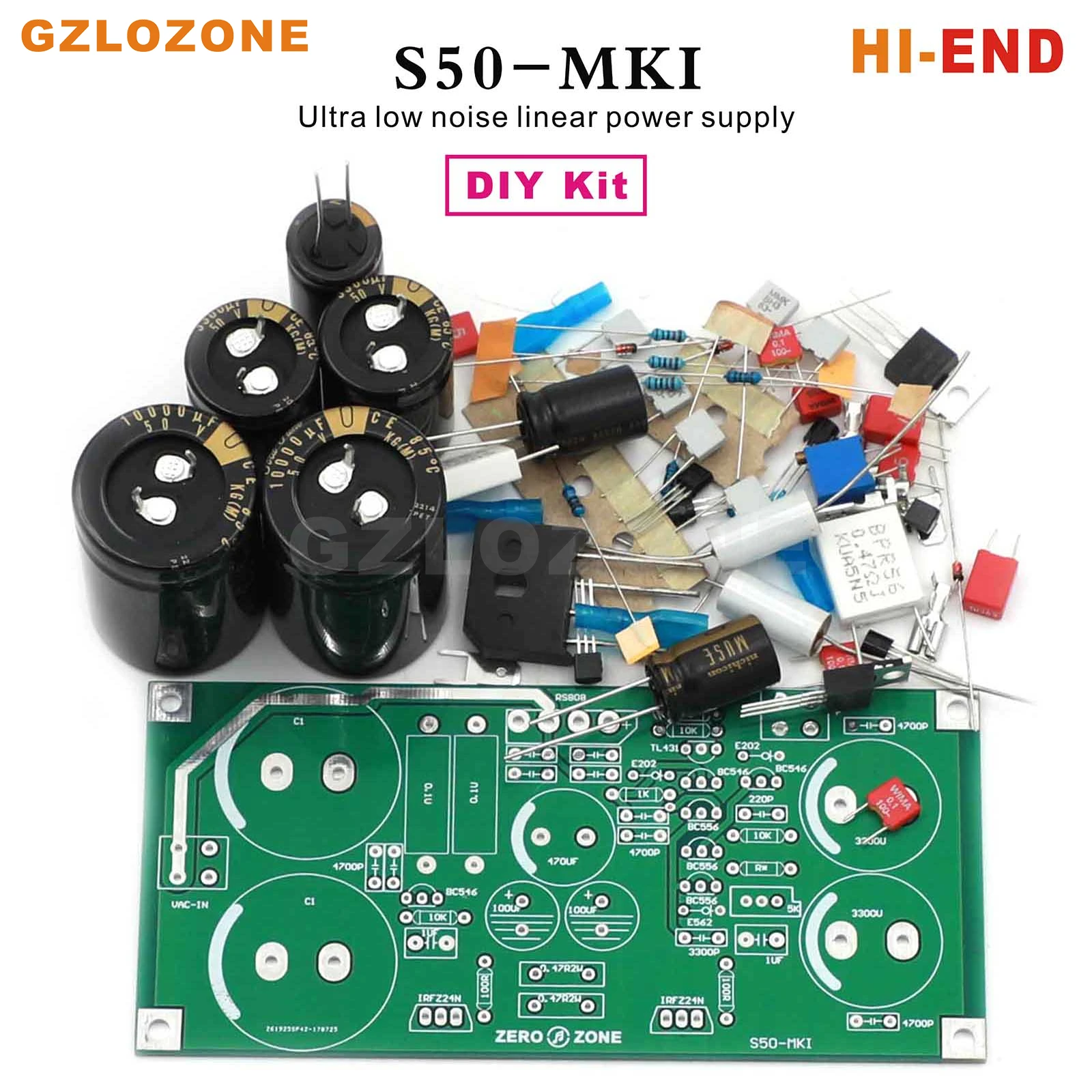

참고 1: DIY 키트 또는 완성 된 보드가 있습니다 (선택 사항)

참고 2: 이 보드의 기본 설정 전류는 2A 입니다 (변압기는 50W 이상). 섀시 바닥 플레이트에 직접 설치하여 바닥 플레이트를 통해 열을 분산시킬 수 있습니다. (더 큰 전류 출력을 사용하고 변압기의 전력을 증가시켜야하는 경우 케이스를 방열판으로 교체하십시오. 보통 3A 적어도 1KG 이상의 방열판 무게를 사용하십시오).
