K-180WLA 가격 인상 없이 다시 업그레이드됩니다. 10 미터 길이의 피더는 알루미늄 백금 + 순수 구리 고밀도 메쉬 이중 차폐 피더로 업그레이드되어 차폐 효과가 우수하고 손실이 적습니다. 프리 앰프의 최신 버전은 FMDX HF 스위치를 추가하여 FM 대역 게인을 조정합니다 (FM 강한 신호 영역은 FM 대역의 게인을 줄이고 HF 대역의 게인을 증가시킵니다).

비디오 테스트:

https://v.youku.com/v_show/id_XNDU0NzYzMTE1Mg==.html
https://v.youku.com/v_show/id_XNDUzNTk2ODU1Mg==.html
https://v.youku.com/v_show/id_XNTEwNzY4Njg1Ng==.html

K-180WLA (업그레이드 및 향상된 버전) 은 수신 동역학과 신호 대 잡음 비가 높으며-10DBM 신호 강도 불포화를 견딜 수 있습니다. 이것은 카피 캣 버전이 결코 도달하지 않을 것이라는 지표입니다. 모든 독창적 인 디자인과 제조!

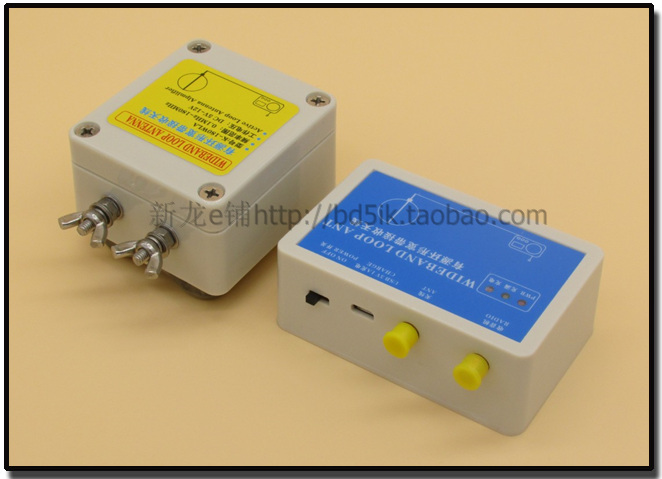

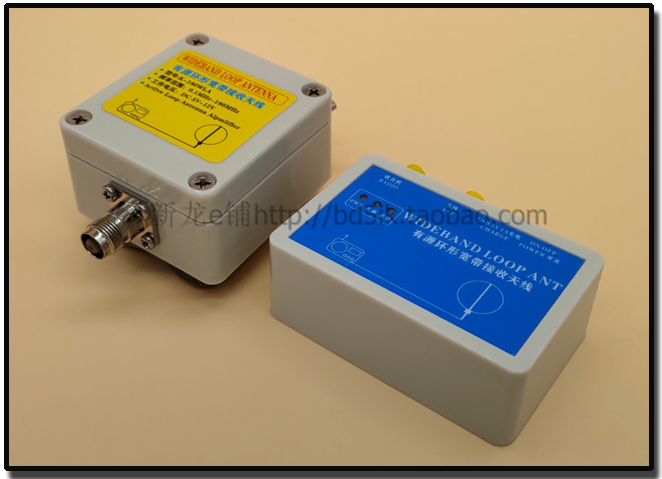

P. BOX는 안티-리버스 배터리 보호, 과충전, 과전류, 안테나 엔드의 단락 회로 보호, 완벽한 보호 회로, 모든 쉘은 수치 정밀도로 처리됩니다. PCB 고주파 설계, 피더 고밀도 구리 순수 구리 50-1.5 피더, 재료 사용 전체 네트워크에 대 한 매우 높은 비용 효율적인 안테나를 만들 수 있습니다.

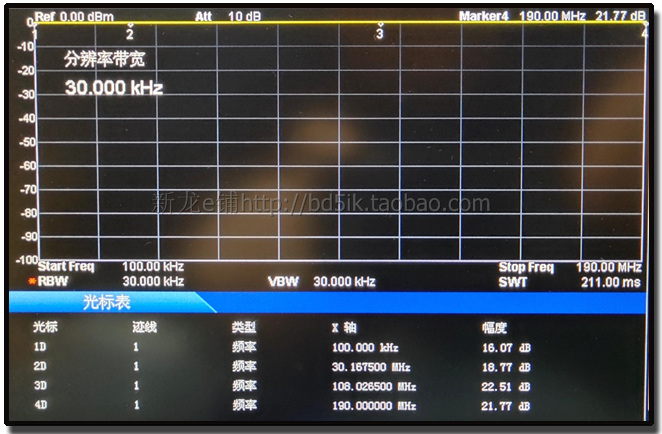

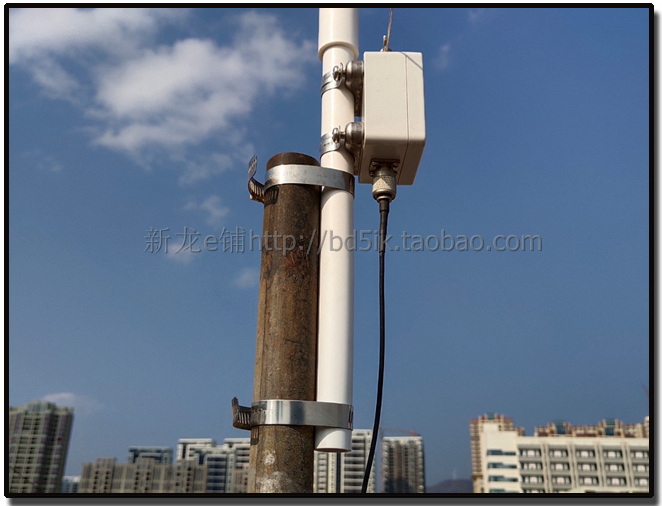

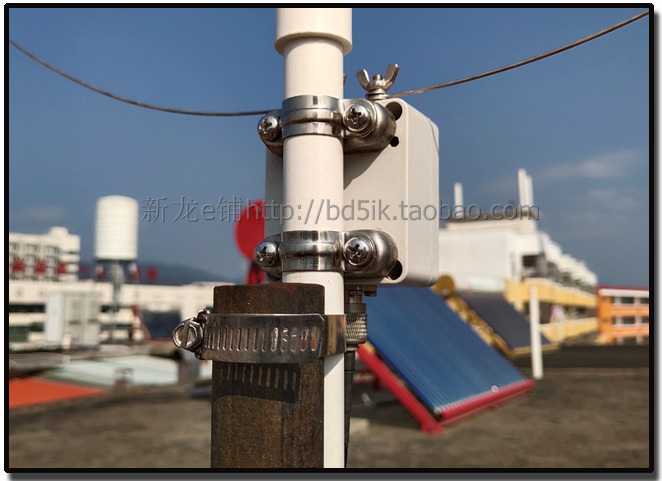

P. BOX에는 3.7V 18650 플랫 헤드 리튬 배터리가 내장되어 있습니다. 외부 전원 공급 장치가 필요하지 않습니다. MICRO USB 충전 포트는 5V 충전 헤드 및 Android 휴대 전화의 충전 케이블과 호환됩니다. 편리함. UHF 저소음 프리 앰프가 사용됩니다. 게인 평탄도는 0.1-180 MHZ의 초광역 작동 주파수 내에서 매우 우수합니다. 그것은 약 20DB 의 이득을 제공합니다, 심지어 MHZ 이득을 450 위해 작업 할 때, 여전히 약 8.9DB 가 있습니다. 수신 주파수는 장파, 중파, 단파, FM 방송 대역 및 VHF 항공 대역을 포함합니다. 작은 링 직경 55 CM은 설치가 간단합니다. 창문, 발코니, 테라스 및 지붕 밖에서 설치할 수 있습니다. 주변 지역에 둘러싸여 있지 않는 것이 가장 좋습니다. 제한된 공간 방송 매우 적합합니다. 연인 건립. 안테나의 모든 나사는 304 스테인레스 스틸로 만들어졌으며 프리 앰프 박스는 완전 방수가되어 장기간 실외 바람과 비에 사용할 수 있습니다. 적합한 모델에는 Deseng S-2000 PL-660 PL-880 ICOM R71E YAESU FRG-8800 및 모든 단파 수신기, 특히 SDR 수신기가 포함됩니다.

참고: 안테나에는 듀얼 SMA 수 어댑터 케이블, SMA to 3.5 플러그 어댑터 케이블 및 S2000 BNC 어댑터가 장착되어있어 라디오를 SMA 여성과 함께 사용할 수 있습니다. BNC, 3.5 잭. 추가 액세서리가 필요합니다. 다른 인터페이스 용 수신기에는 자체 어댑터가 필요합니다.

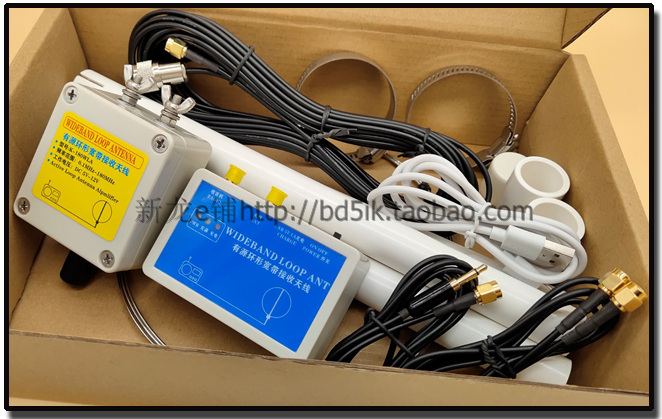

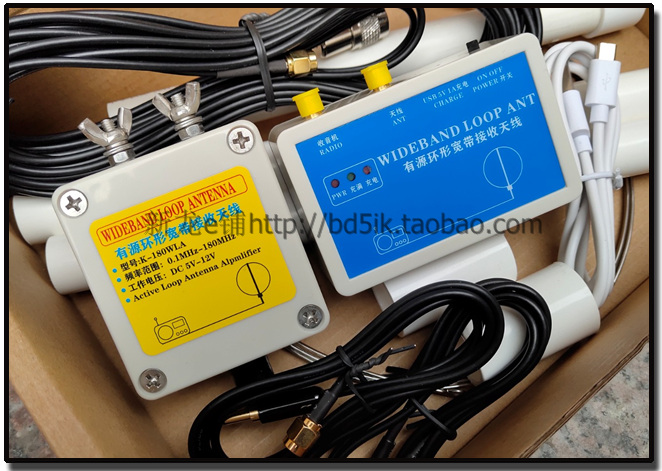

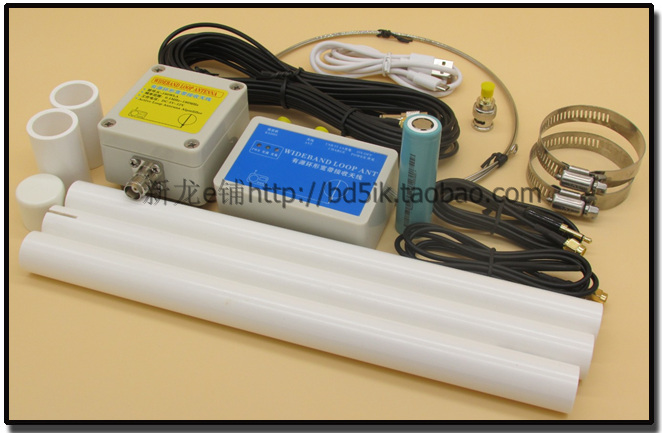

안테나는 링 발진기 (304 스테인레스 스틸), RF를 포함합니다. BOX 프리 앰프 박스, P. 박스 피드 박스, 두 P.BOX 고정 클립 및 나사 (스테인레스 스틸 304) 및 듀얼 SMA 수 어댑터 1 개 (길이 1 미터), SMA 수-3.5 플러그 어댑터 케이블 1 개 (길이 1 미터), 마이크로 USB 2A 충전 케이블 1 개 (길이 1 미터), TNC 수 및 SMA 수 50-1.5 피더 케이블 1 개 (길이 10 미터) ), 두 개의 안테나 고정 브래킷 (304 스테인레스 스틸). 무료 PVC 장착 브래킷 3 개, 맞대기 2 개 및 튜브 캡 1 개.

K-180WLA 안테나 설치 및 사용 지침

K-180WLA 광대역 루프 수신 안테나입니다. 프리 앰프는 초고주파 저소음 장치를 사용합니다. 잡음은 낮고 이득은 약 20DB 입니다. 작은 루프 직경은 55CM 입니다. 우수한 수신 지향성은 간섭 원을 효과적으로 피하고 수신 된 신호를보다 명확하고 효과적으로 만들 수 있습니다. 수신 신호 강도와 신호 대 잡음비를 향상시킵니다. 작동 주파수는 장파, 중파 및 단파, FM 방송 및 VHF 항공 대역을 커버하는 0.1MHz-180 MHz이며, 작동 전압은 DC 5-12V 입니다. P의 충전 전압. BOX는 DC 5V 입니다 (이 전압보다 높게 충전하지 마십시오. 그렇지 않으면 회로 및 기타 위험이 손상 될 수 있습니다!). 충전 인터페이스는 MICRO USB 소켓 (Android 전화의 5V 충전 헤드 및 데이터 케이블과 공통) 이며 충전 전류는 1A 완전히 자동으로 중지됩니다. 피더 박스의 출력 전압은 9V 이며 내부 절연 회로는 대역 내 간섭을 효과적으로 억제하고 출력 DC 전압을보다 순수하게 만들도록 설계되었습니다. 내장 된 3.7V 18650 플랫 헤드 리튬 배터리, 피드 박스는 과충전, 과전류, 과방전 보호 및 안테나 공급 출력 단자의 단락 보호 기능을 가지고 있습니다.

FM 및 항공 대역 VHF의 수신 방향은 아래 그림과 같습니다. HF 단파의 수신 방향은 VHF와 반대로 90 도 반전됩니다.
