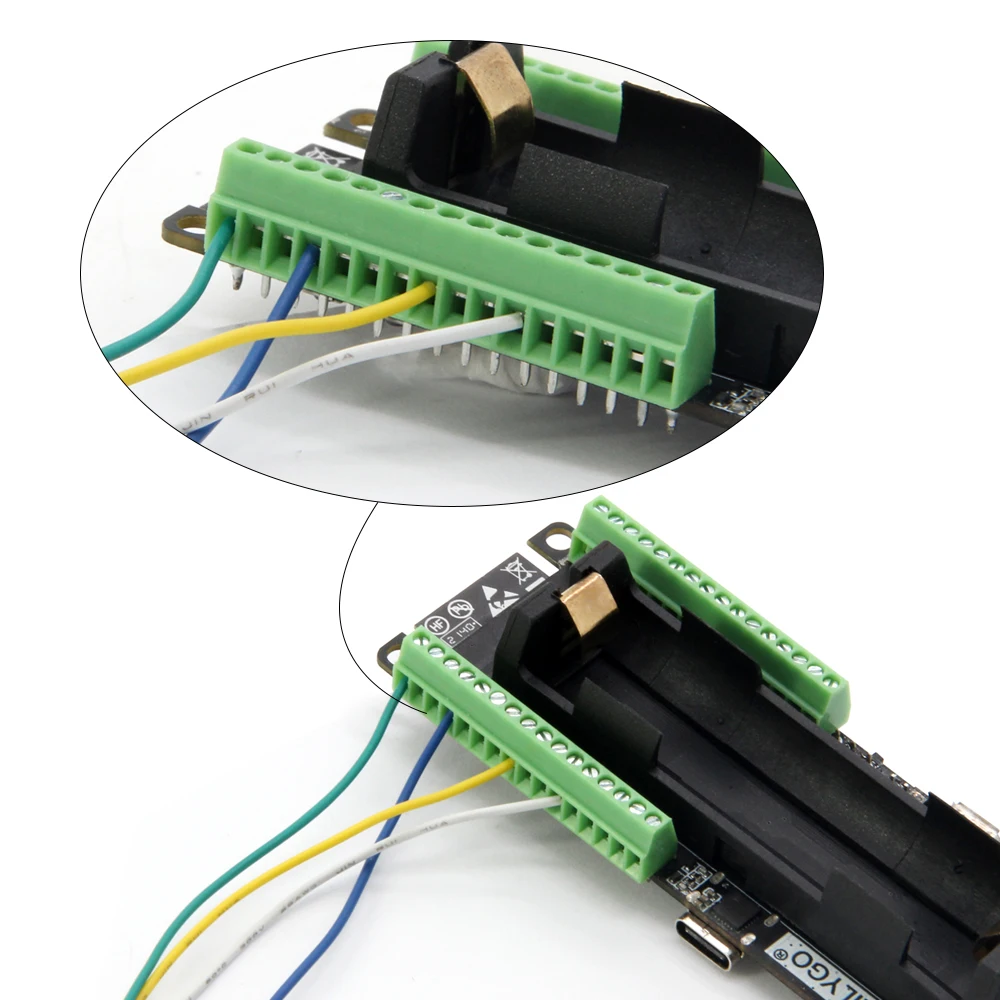

16PIN 2.54mm 터미널 나사 단자 블록 커넥터 150V 6A

https://www.aliexpress.com/item/1005004443741735.html

• 1x T-SIM7000

• 1x SIM 안테나

• 1x GPS 안테나

• 1x 전원 케이블

• 2x 핀


신규 사용자를 위한 참고 사항

1. SIM7000/SIM707G 는 4G 네트워크를 지원하지 않습니다. 사용하는 USIM 카드는 2G(GSM)/NB-IOT 액세스, SIM7070 포지셔닝 및 셀룰러를 동시에 사용할 수 없도록 하십시오. 위치확인 시 네트워크 연결을 끊고, 네트워크 연결 시 GPS를 꺼주세요

2. 핀 VIN은 USB 입력입니다. 배터리를 사용하여 장치에 전원을 공급하면 VIN에서 전압 출력이 없으므로 3.3 v가 유일한 전원 출력입니다.

3. 내장 배터리 팩을 사용할 때 켜기/끄기 스위치가 정상적으로 작동하여 보드에 전원을 공급/차단합니다. 외부 배터리 팩을 사용하여 VBAT 핀에 연결하면 켜기/끄기 스위치가 바이 패스됩니다. 즉, 전원을 끄는 유일한 방법은 배터리를 분리하는 것입니다.

4. 켜기/끄기 스위치는 배터리 전용이며 USB에 연결하면 작동하지 않습니다.

5. 온보드 BAT ADC(35) 를 사용하여 USB에 연결하면 배터리 전압을 읽을 수 없습니다.

6. 권장 태양 전지 패널은 4.4v ~ 6v 초과하지 않거나 보드가 손상 될 수 있습니다

7. SD 카드가 IO2 를 CS로 사용하기 때문에 Arduino IDE에서 SD 카드를 업로드 할 수없는 경우 새 스케치를 업로드 할 때 SD 카드를 제거해야합니다.

8. 버전 20200415 에서 GPS를 사용하는 경우 안테나를 사용하려면 SIM7000G(GPIO4)/SIM7070G(GPIO5)(물리적 핀 번호 48) 를 HIGH로 설정해야 합니다.Modem. sendAT("+ CGPIO = 0,48,1,1");일단 핀을 마치면 낮음으로 설정할 수 있습니다.Modem. sendAT("+ CGPIO = 0,48,1,0");GPS 안테나로 전원이 누출되는 것을 방지하기 위해 배터리 수명에 도움이됩니다. USB 또는 배터리 수명을 사용하는 것이 문제가되지 않으면 높게 유지할 수 있습니다.

9. 네트워크에 액세스할 수 없는 경우 를 시도하여 네트워크 연결을 테스트합니다. 펌웨어 디렉토리에도 이진 파일이 있습니다.플래시 다운로드 도구다운로드 할 수 있습니다.

10. 연결 방법을 변경하는 방법?

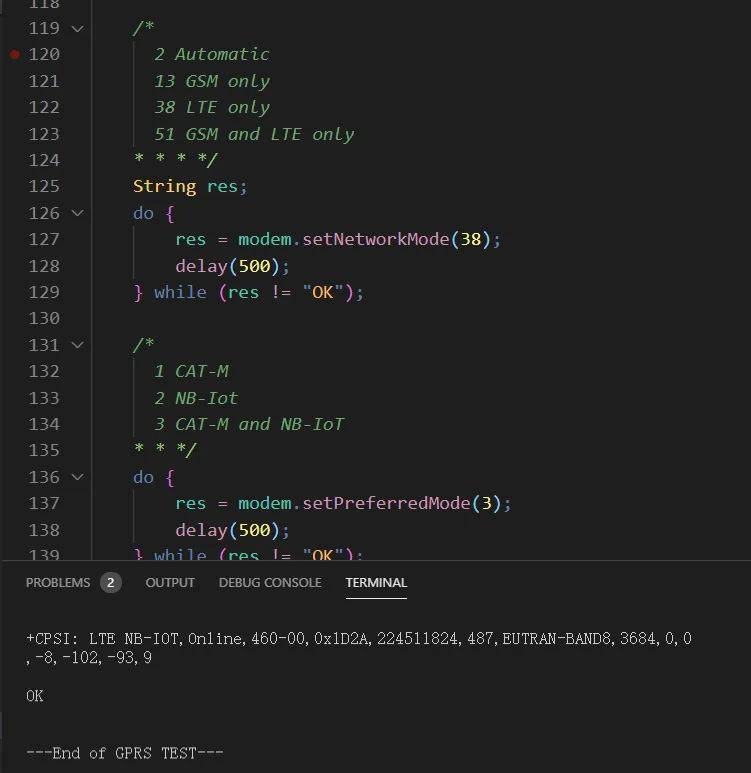

• 예를 들어Arduino_TinyGSM/모든 기능. ino, 당신은 변경 만하면됩니다모뎀. setNetworkMode(38);해당 번호로 연결하고 네트워크 액세스 속도는 사용하는 SIM 카드의 이동 통신사에 따라 다릅니다. 사용하기 전에 SIM 카드 운영자와 통신 할 수 있습니다.

• 효과는 다음과 같습니다.

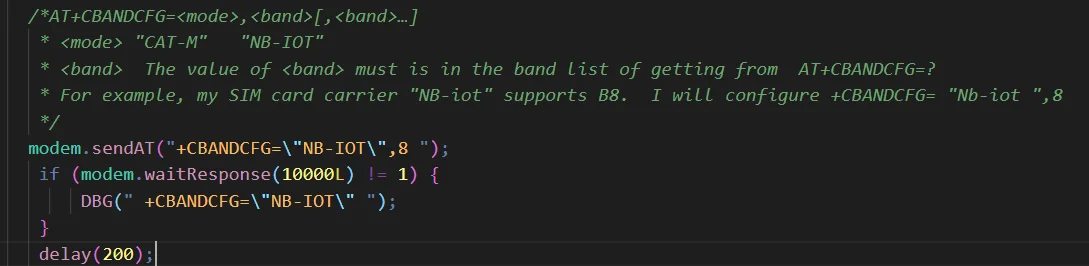

11. 초기 네트워크 등록 속도가 느릴 수 있습니다. 제발 참아주세요. 다음 그림과 같이 잠긴 밴드를 구성할 수 있습니다.

12. 펌웨어를 업데이트하는 방법?

업그레이드 지침
