매개 변수:
배터리 유형: 리튬 폴리머 배터리
최대 출력 전력: 65W/100W
기본값은 nixie 튜브 전원 디스플레이입니다.

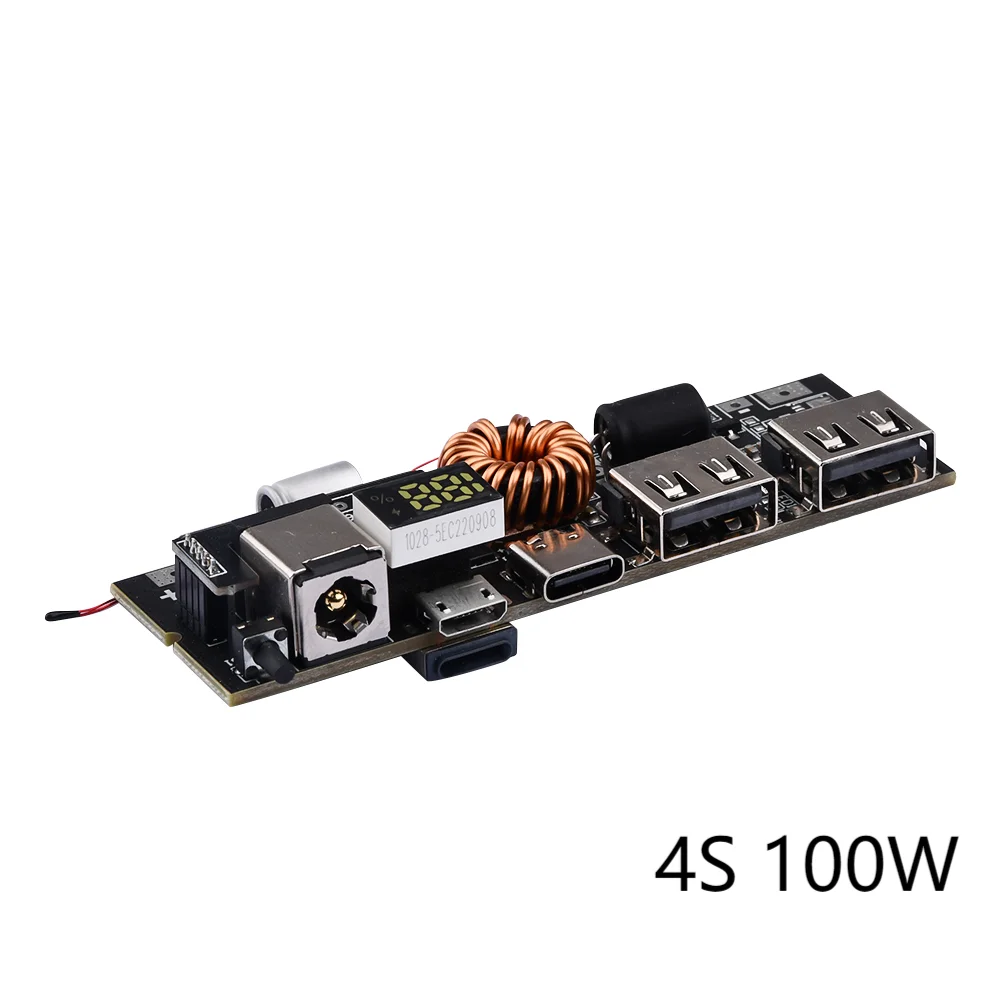

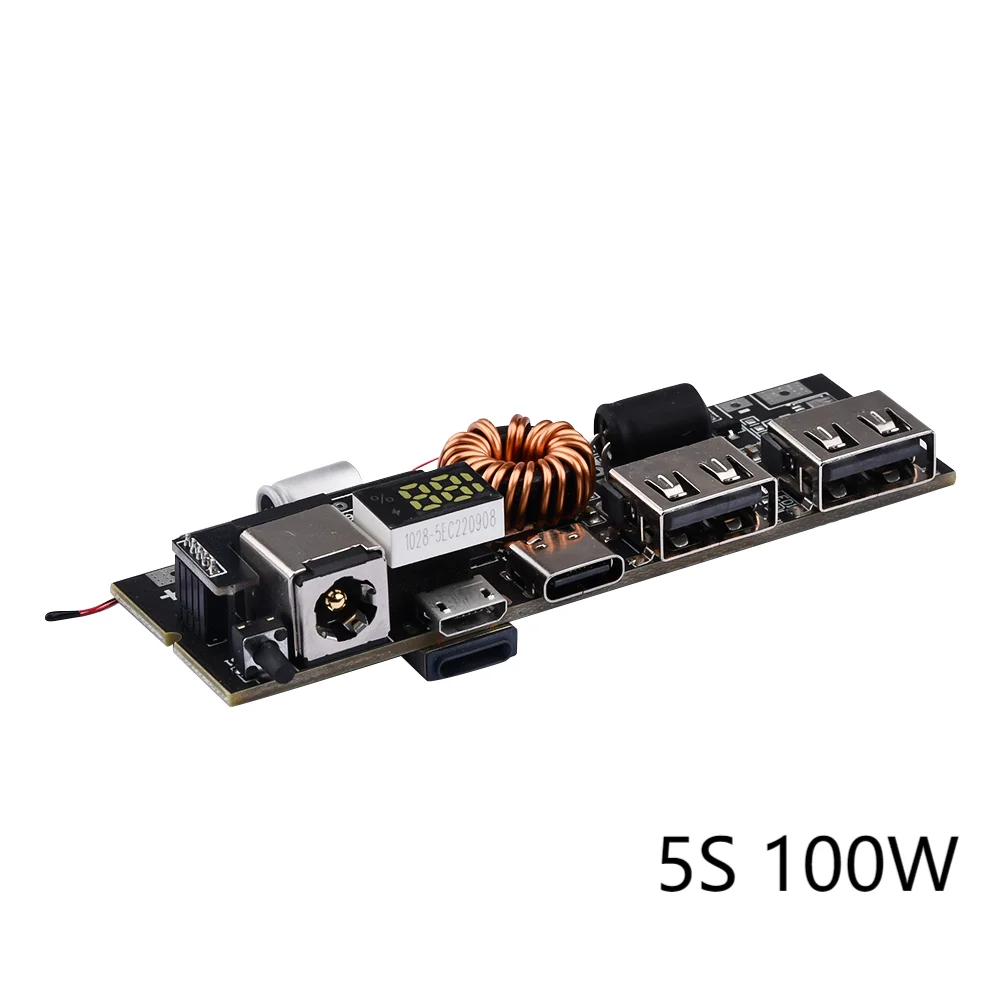

마더 보드에는 기본적으로 Type-C, Lightning, MicroUSB, Type-A1 및 Type-A2 5 개의 USB 포트가 있습니다.
또한 DC 포트는 충전 만 가능하며 방전 할 수 없습니다. 입력 5-12V
라이트닝 PD2.0 고속 충전 입력 지원합니다.
Type-C는 AFC/FCP/SCP/VOOC/PD3.0/PD2.0 고속 충전 입력을 지원합니다.
PPS/PD3.O/PD2.0/AFC/FCP/QC3 +/QC3.0/QC2.0/SCP 고속 충전 출력을 지원합니다.
Type-A1/Type-A2 Apple/AFC/FCP/VOOC/QC3 +/QC3.0/QC2.0/SCP 고속 충전 출력을 지원합니다.
MicroUSB는 AFC/FCP/SCP 고속 충전 입력을 지원합니다.
Type-C는 입력 및 출력 양방향 고속 충전을 지원합니다.
입력은 5V/9V/12V/15V/20V 전압을 지원합니다.
PPS 출력은 3.3V-21V/3A 를 지원합니다.
PD3.0/PD2.0 출력은 5V3A/9V3A/12V3A/15V3A/20V5A 를 지원합니다.
QC2.0 출력은 5V3A/9V3A/12V3A 를 지원합니다.
QC3.0 은 5V-12V 출력 전압, 200mV/스텝 지원
AFC 출력은 5V3A/9V2A/12V2A 를 지원합니다.
입력은 5V/9V/12V 전압을 지원합니다.
FCP 출력은 5V3A/9V2A/12V1.5A 를 지원합니다.
입력은 5V/9V/12V 전압을 지원합니다.
SCP 출력은 5V4.5A 및 10V2.2A 를 지원합니다.
입력은 5.5V3A 를 지원합니다.

VOOC 출력 지원 5V @ 4A.
Type-A1/Type-A2/Type-C 인터페이스는 동시에 방전될 수 있습니다.
최대 5V @ 3A, 빠른 충전을 위해 단일 포트를 사용하십시오.

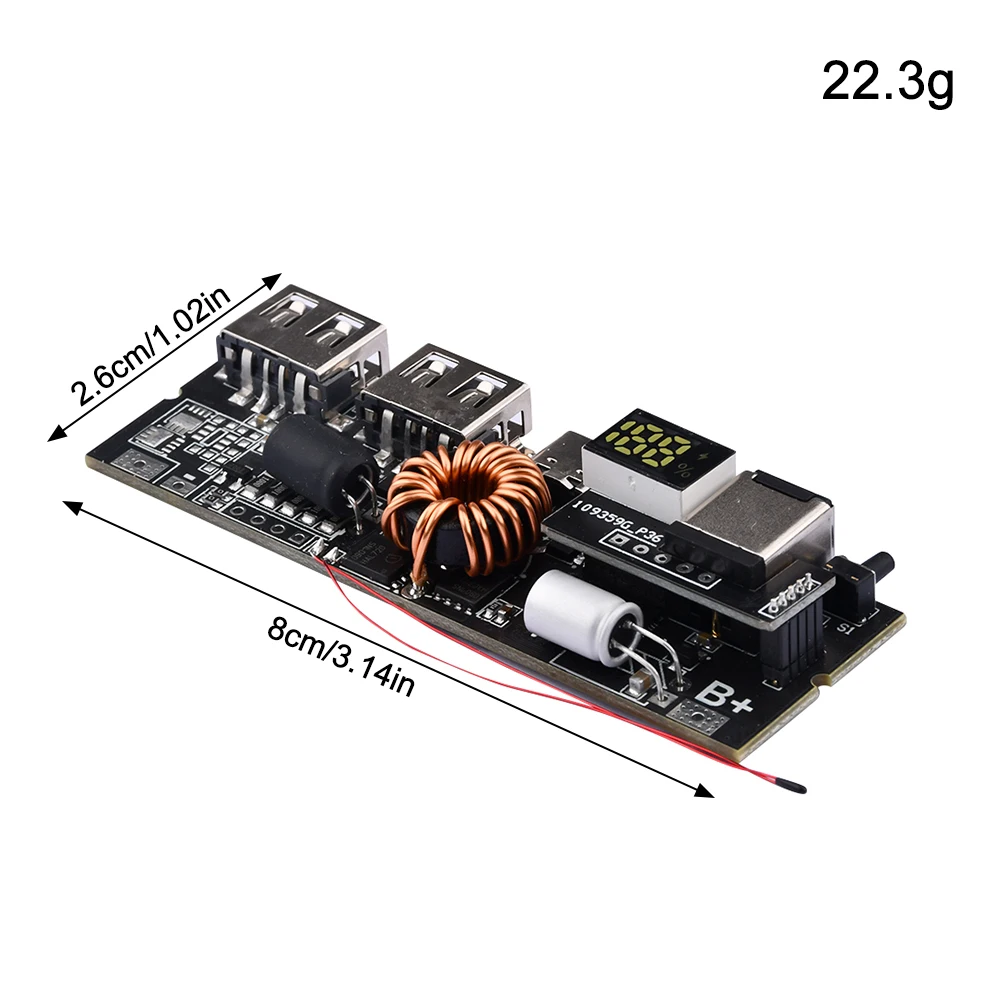

제품 크기: 72x27x6mm

주의가 필요한 사항

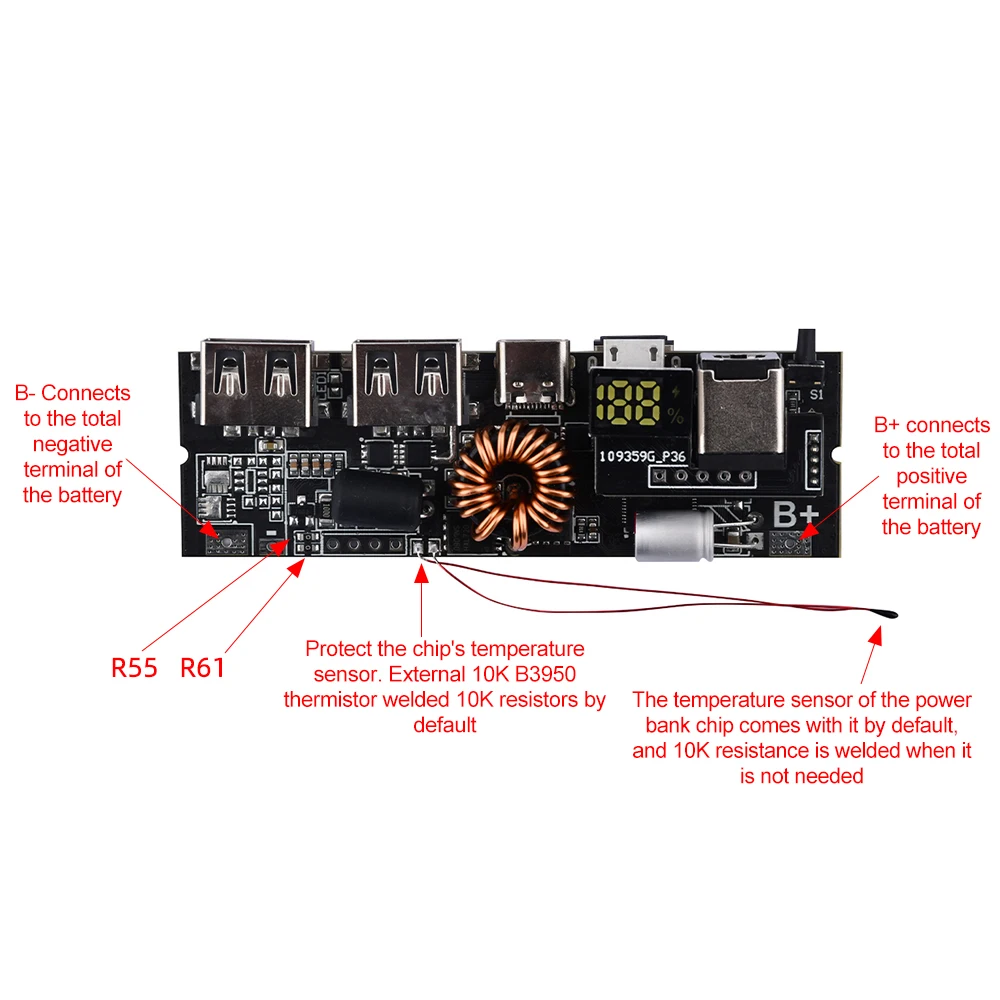

1: 메인 보드 외부의 배터리에 연결된 전선은 10A 전류를 견딜 수 있어야하며 적어도 1 평방 미터 이상의 구리선을 사용해야합니다. 일반 와이어의 1.5 평방 미터. 너무 두껍게 할 필요는 없지만 너무 얇을 수는 없습니다. 너무 얇으면 안전 위험이 발생할 수 있습니다. (배터리 단자 전류가 높기 때문에)
16AWG 와이어가 권장됩니다.

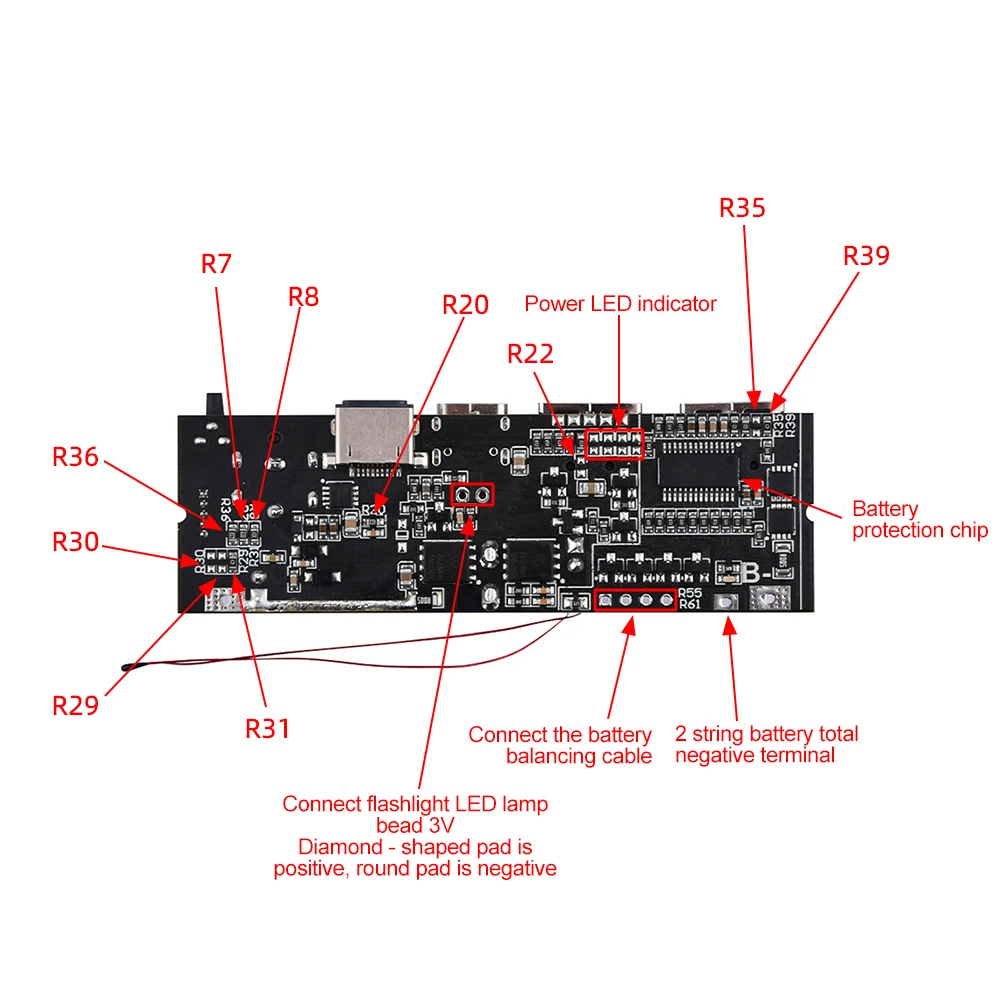

2: 마더 보드에는 2-5 줄의 배터리 만 지원하는 자체 보호 칩이 있습니다. 6 스트링 리튬 인산 철 배터리는 자체 보호 보드가 필요하며 자체 보호 보드의 과전류 보호 전류는 15A 이상이어야합니다. 그렇지 않으면 정상적으로 작동하지 않습니다. 마더 보드 칩을 심각하게 손상시킬 것입니다.
3: 배터리 끝의 전류가 너무 크기 때문에 배터리를 두꺼운 와이어로 용접하여 테스트해야합니다. 충전 및 방전을 테스트하기 위해 패드를 고정하기 위해 악어 클립을 사용할 수 없습니다. 이렇게 해야 하면 애프터 서비스를 거절합니다.
4: 4.15V/4.2V/4.35V/4.4V 18650, 폴리머 및 3 단 리튬 배터리는 배터리를 선택하는 데 사용할 수 있습니다. 큰 단량체를 사용할 수 있습니다. 단일 배터리 문자열의 용량은 25000mAh 이하이며 용량을 초과하면 디스플레이가 부정확 해집니다. 일회용 건전지, 니켈 수소, 니켈 크롬, 납산 배터리 등이 아닌 3.65V 리튬 인산 철 지원 배터리는 최소 2 줄 및 최대 6 줄이어야하며 총 전압은 23V 를 초과하지 않아야합니다. 단일 배터리 문자열의 최소 충전 및 방전 전류는 10A 이상이어야합니다. 그렇지 않으면 전원을 낮추십시오.
5: 마더 보드의 배터리 용량을 미리 설정해야합니다. 자세한 사항에 있는 소개를 봐 주세요.
6: OPO 플래시 충전 및 HW 초고속 충전을 지원합니다. 프로토콜마다 전원이 다릅니다. 65W 와 100 W는 PD 프로토콜의 힘입니다. VOOC는 20W 이고 SCP는 22.5 W입니다. 사진 찍기 전 수요 확인 부탁드립니다. 휴대 전화가 휴대 전화를 지원하지 않는 경우 반품을 수락하지 않습니다. 모든 용접 제품은 반품 및 교체가 지원되지 않습니다. (지원되지 않는 휴대 전화는 자체 프로토콜이 공개되지 않아 제 3 자가 사용할 수 없습니다.)

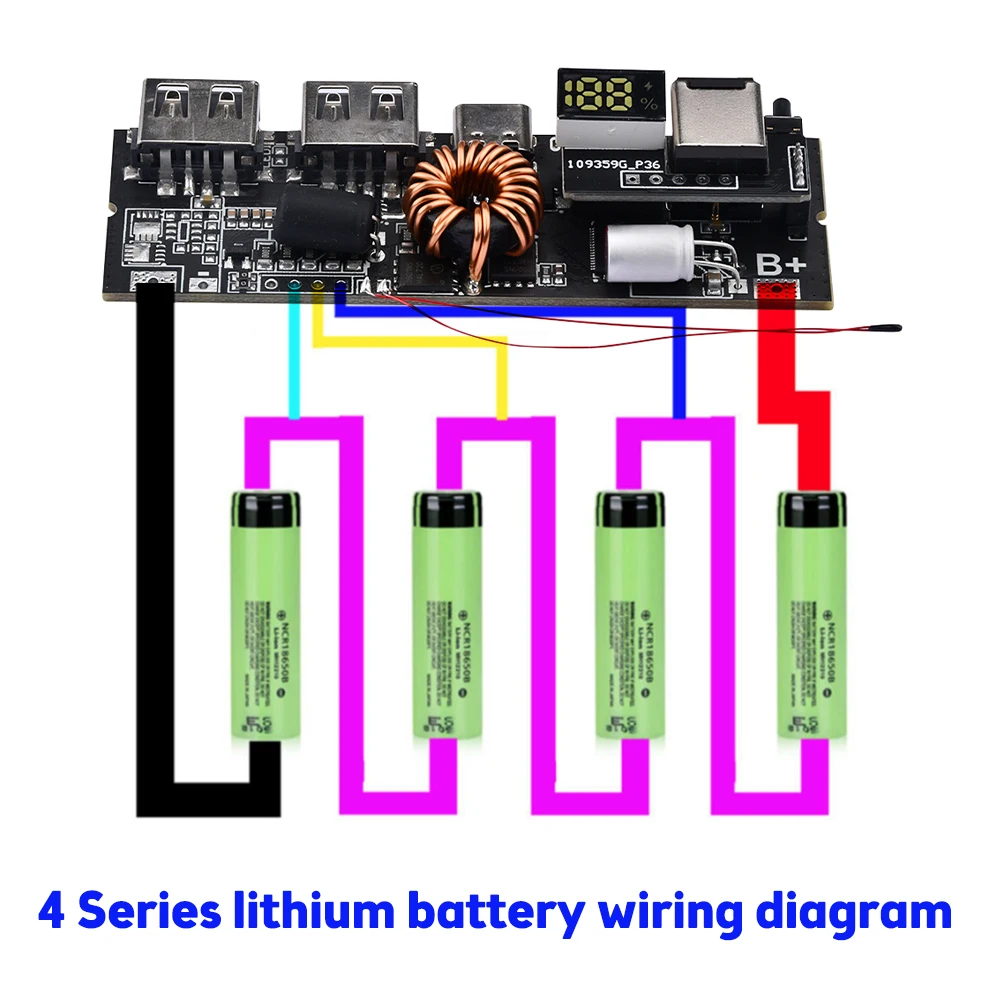

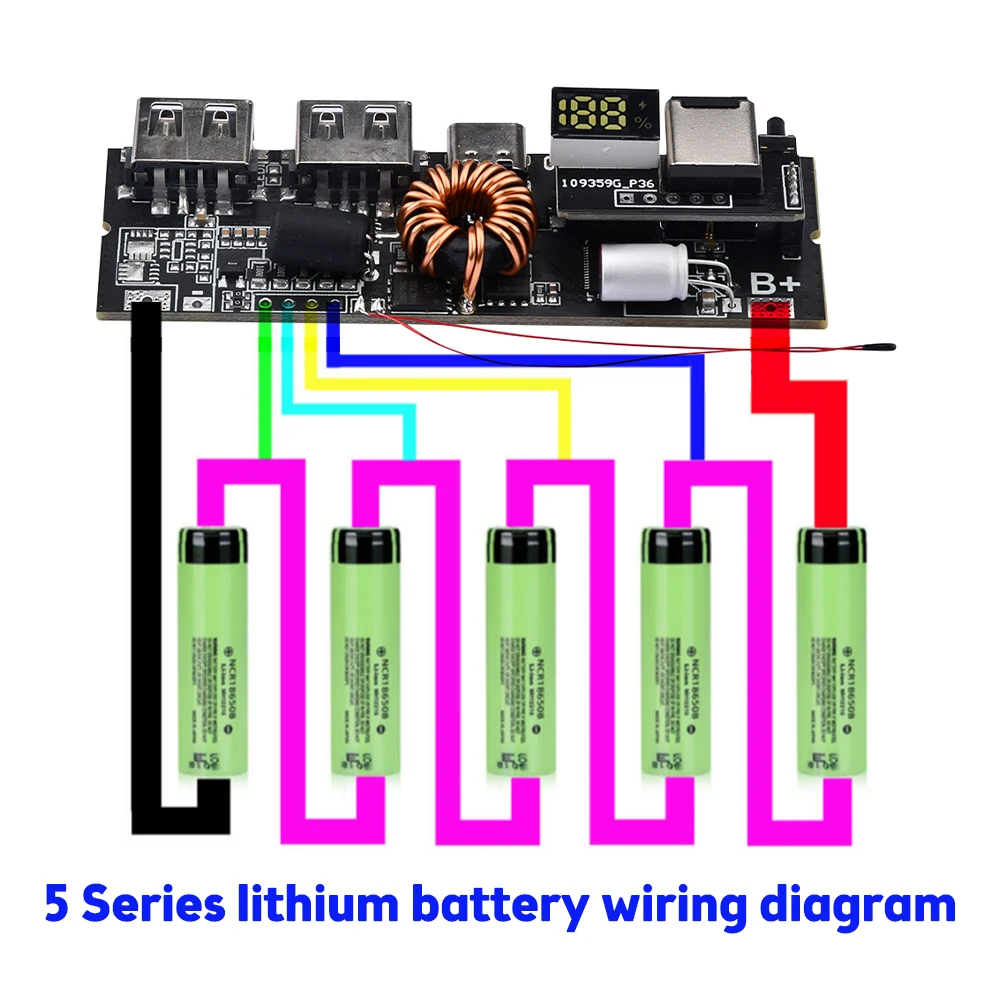

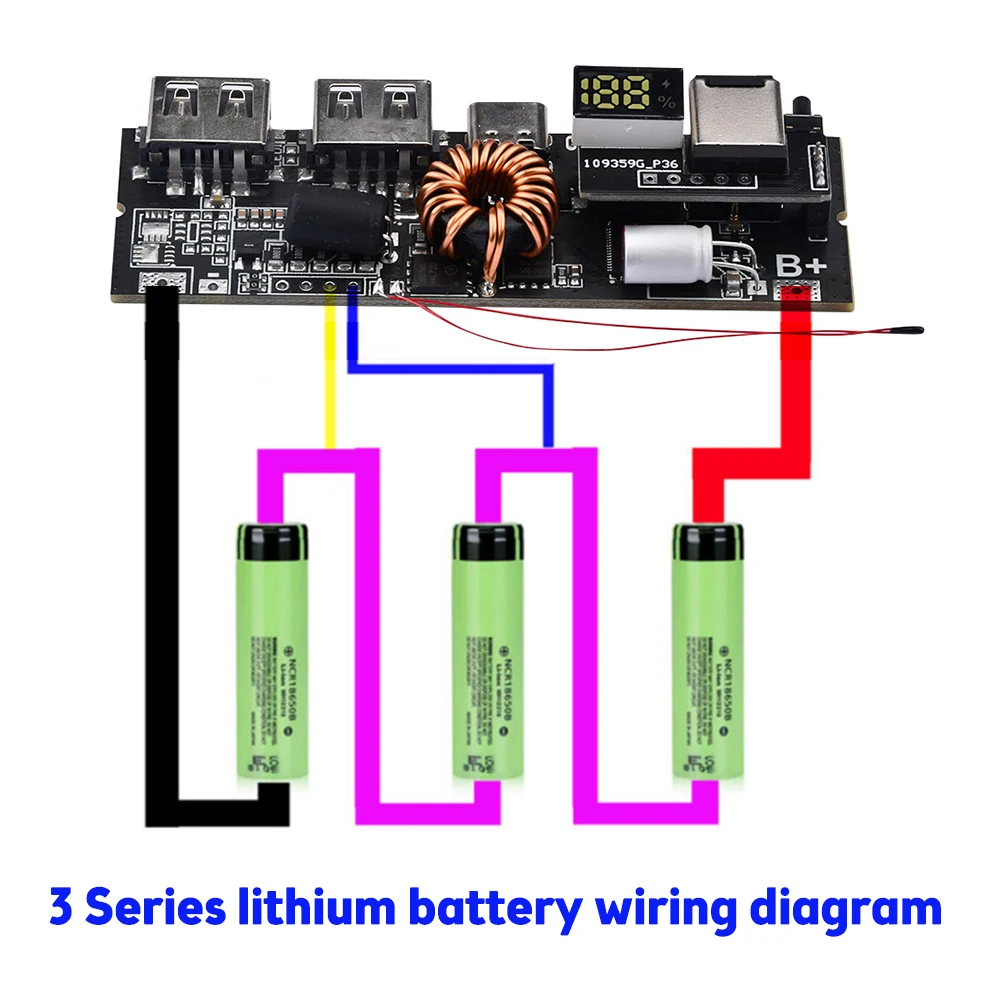

7: 이 마더 보드에 연결된 배터리는 요구 사항을 충족하고 직렬로 연결해야합니다. 배터리가 공통 용량의 소형 전류 단일 또는 다중 병렬 배터리 인 경우 다른 마더 보드를 참조하십시오.
8: 배터리를 메인 보드에 연결하는 와이어는 두꺼워 야하며 배터리는 가열없이 10A 이상을 통과 할 수 있어야합니다

패키지 포함 사항
1X 모듈
