제품 판매 포인트:

1. 제품 품질이 보장된 고품질 소재 사용

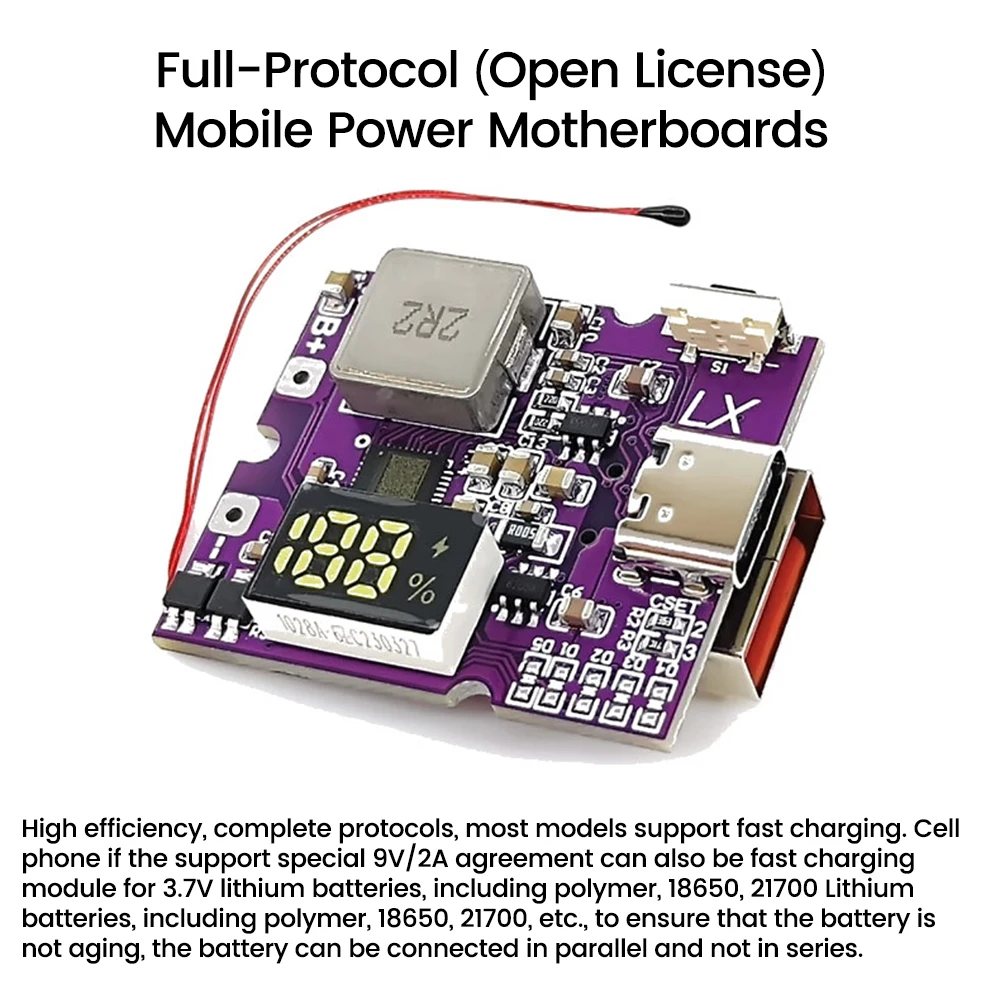

2. 스몰 사이즈, 고성능, 고효율, 완전한 프로토콜 및 주류 개방형 프로토콜이 기본적으로 지원됩니다.

3. 이 모듈은 폴리머, 18650, 21700 및 기타 리튬 배터리를 포함한 3.7V 리튬 배터리에 적합합니다. 배터리가 노후화되지 않았으며 병렬로 연결할 수 있지만 직렬로 연결할 수 없는지 확인하십시오.

4. 모듈 부피가 상대적으로 작고 방열 영역이 제한적입니다. 높은 출력 열 발생은 정상적인 현상입니다.

5. 이 제품은 널리 사용되고 다양한 산업용 DIY 행사에 적합합니다.

매개 변수:

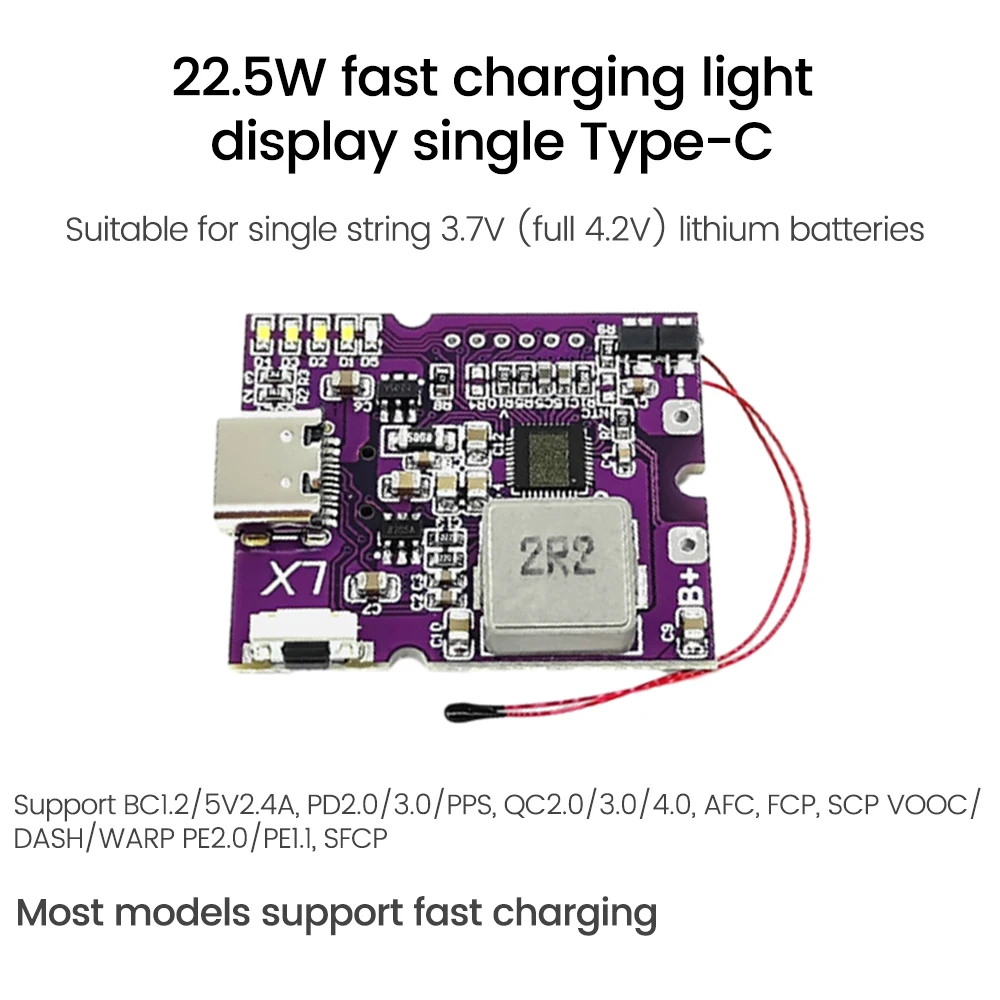

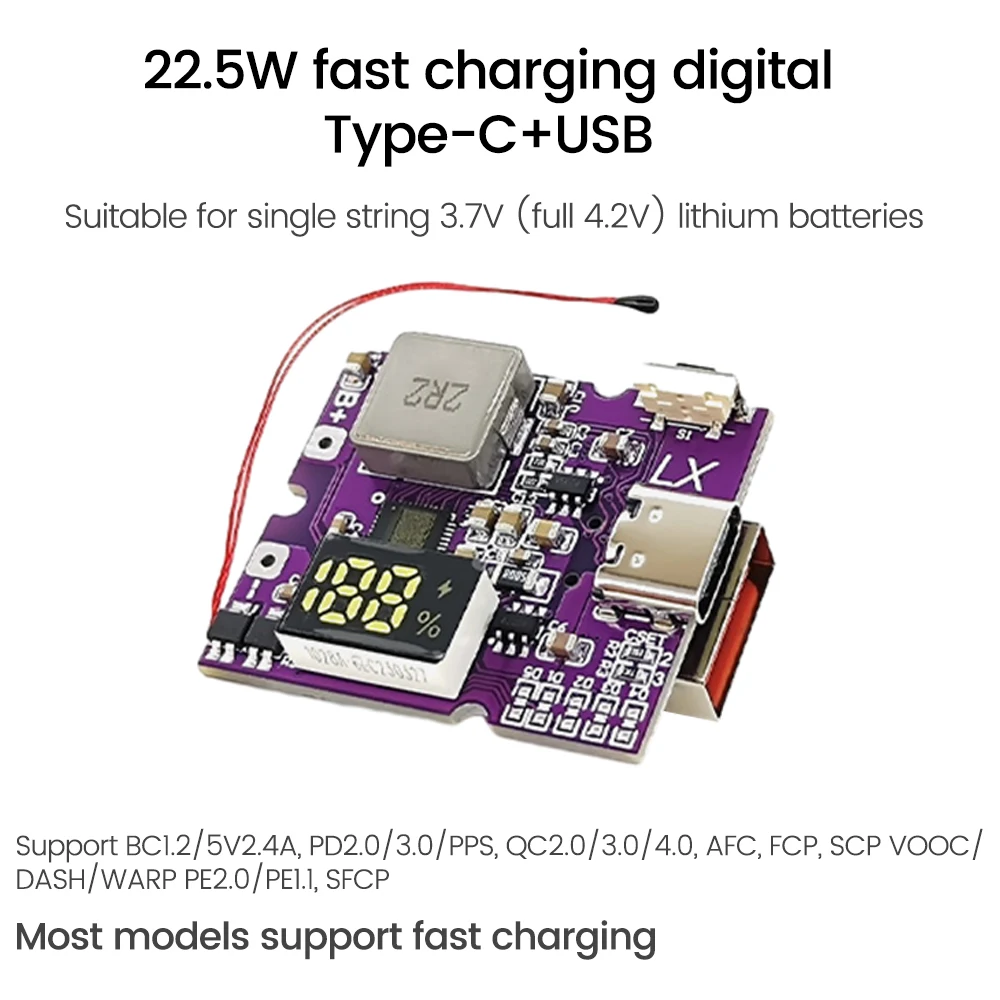

전체 프로토콜, 주류 개방형 프로토콜은 기본적으로 최대 5A 의 충전 전류, 최대 96% 의 효율, 최대 22.5W 의 출력 전력, 최대 95% 의 효율을 지원합니다.

자동 부하 감지/광 부하 감지

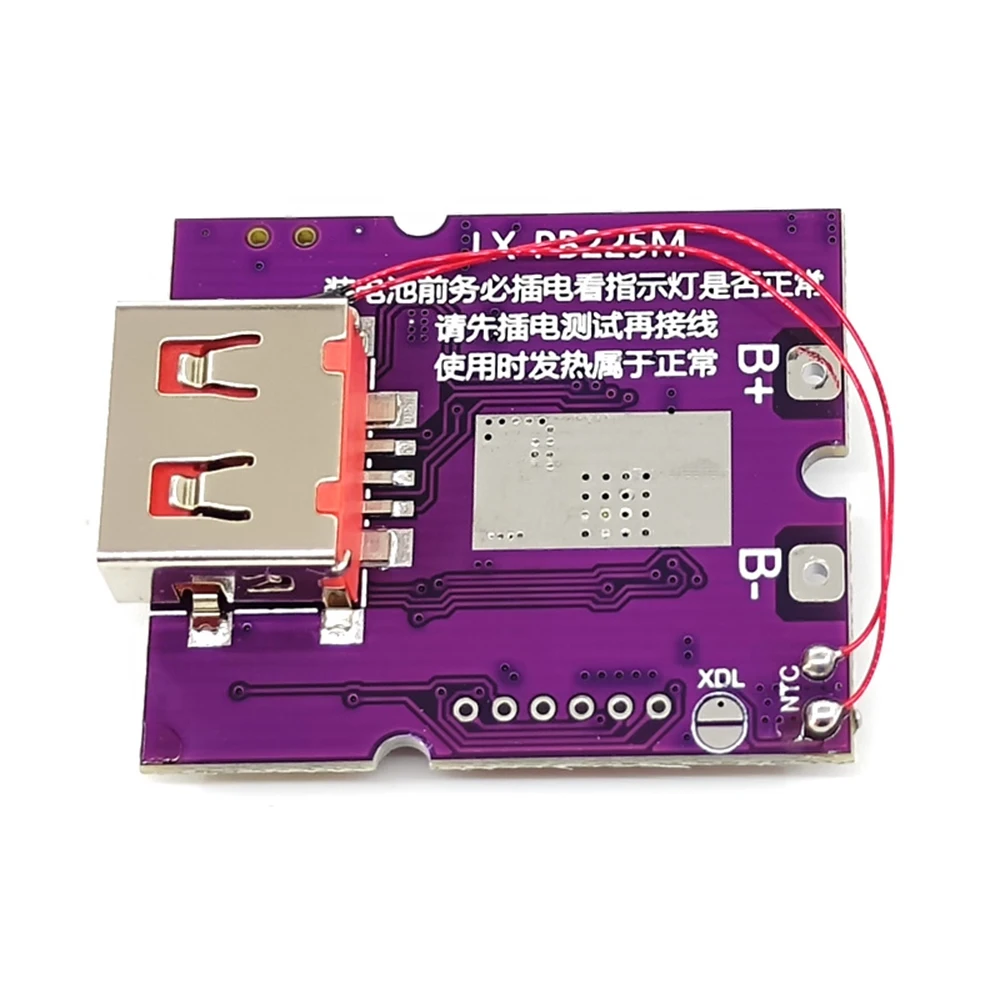

고전류 USB 출력 인터페이스

저 전류 모드 지원

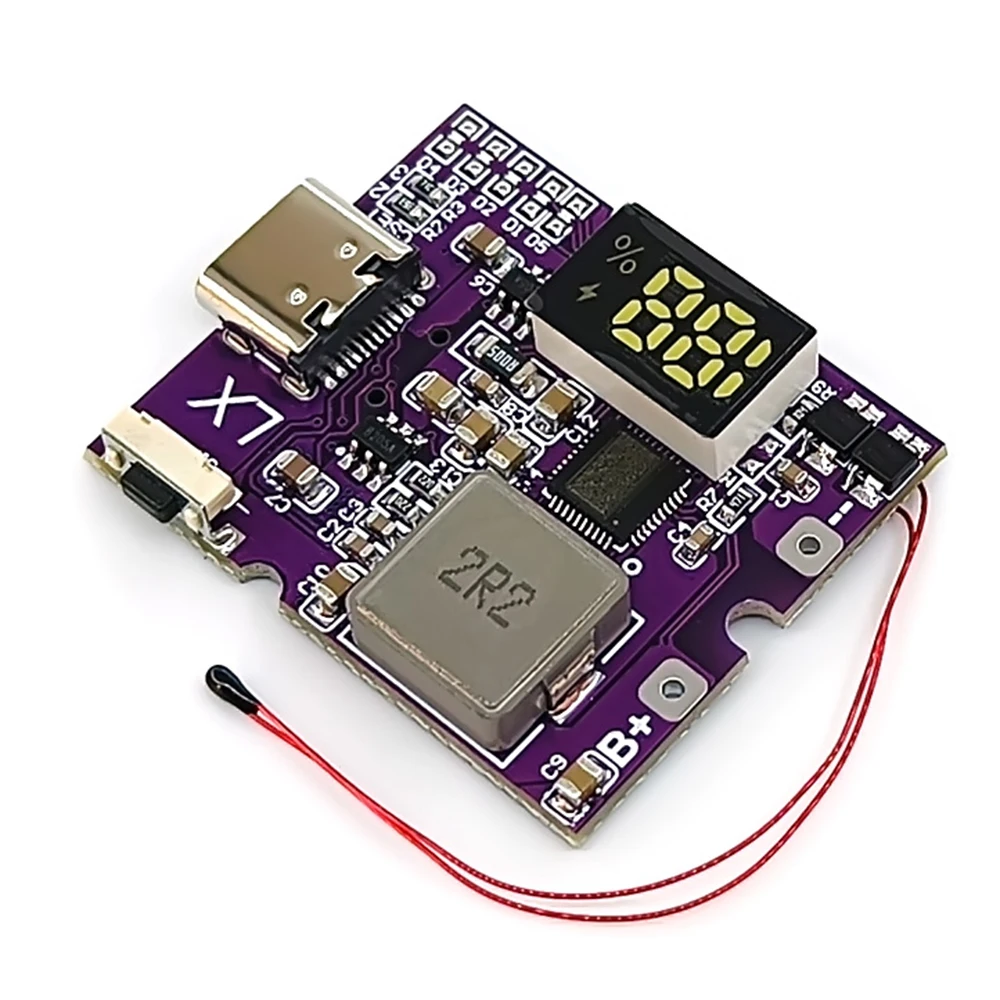

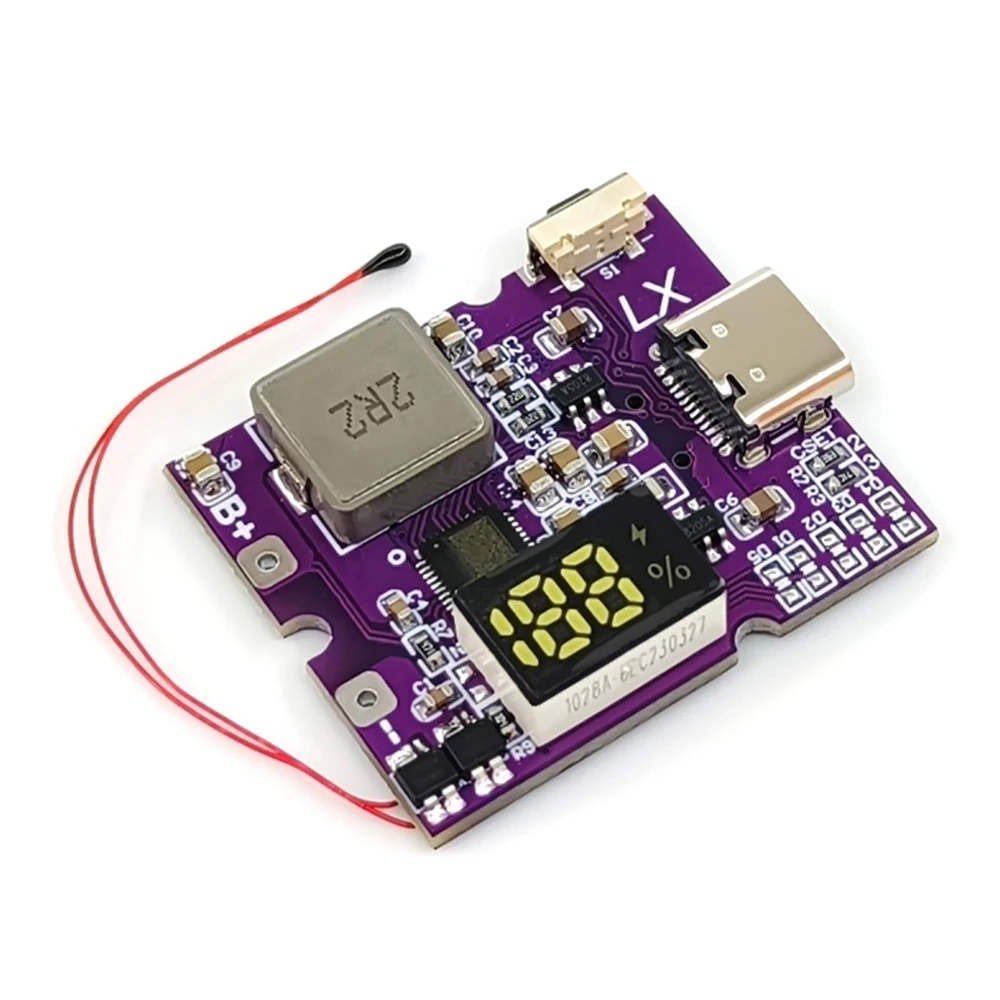

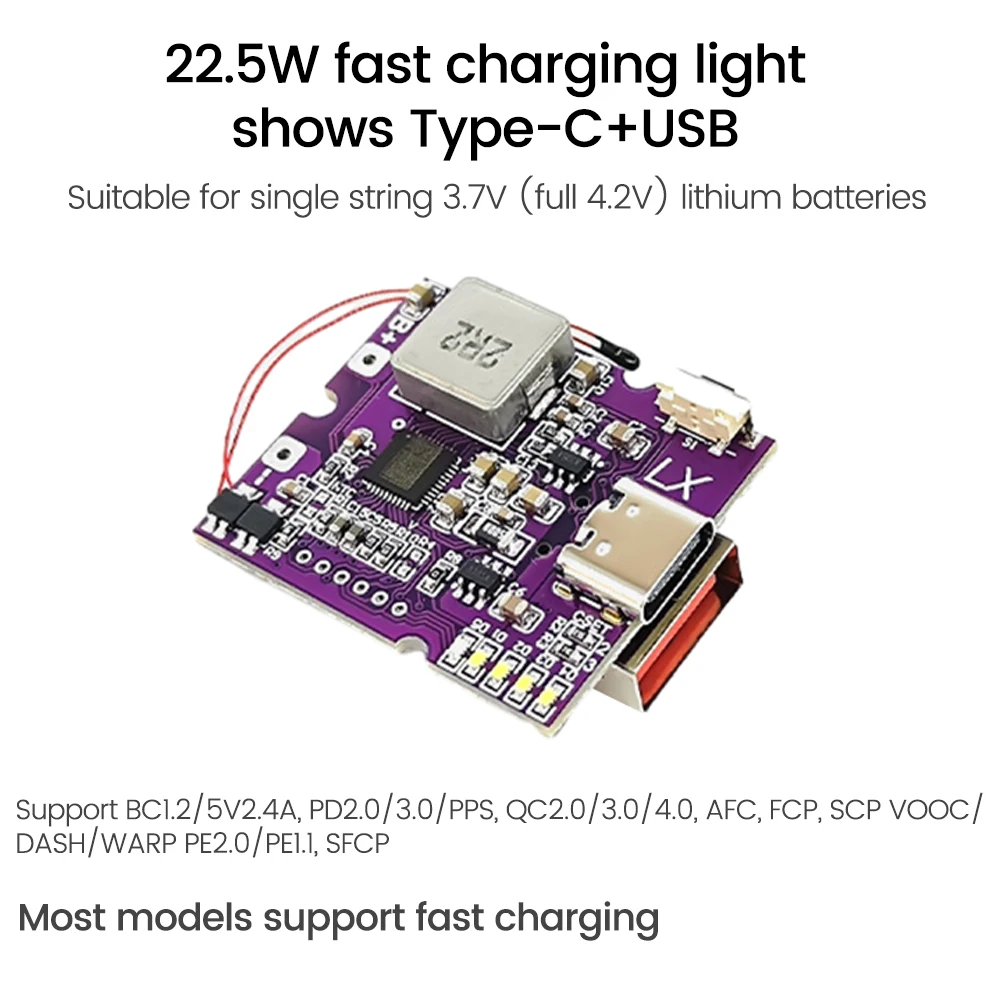

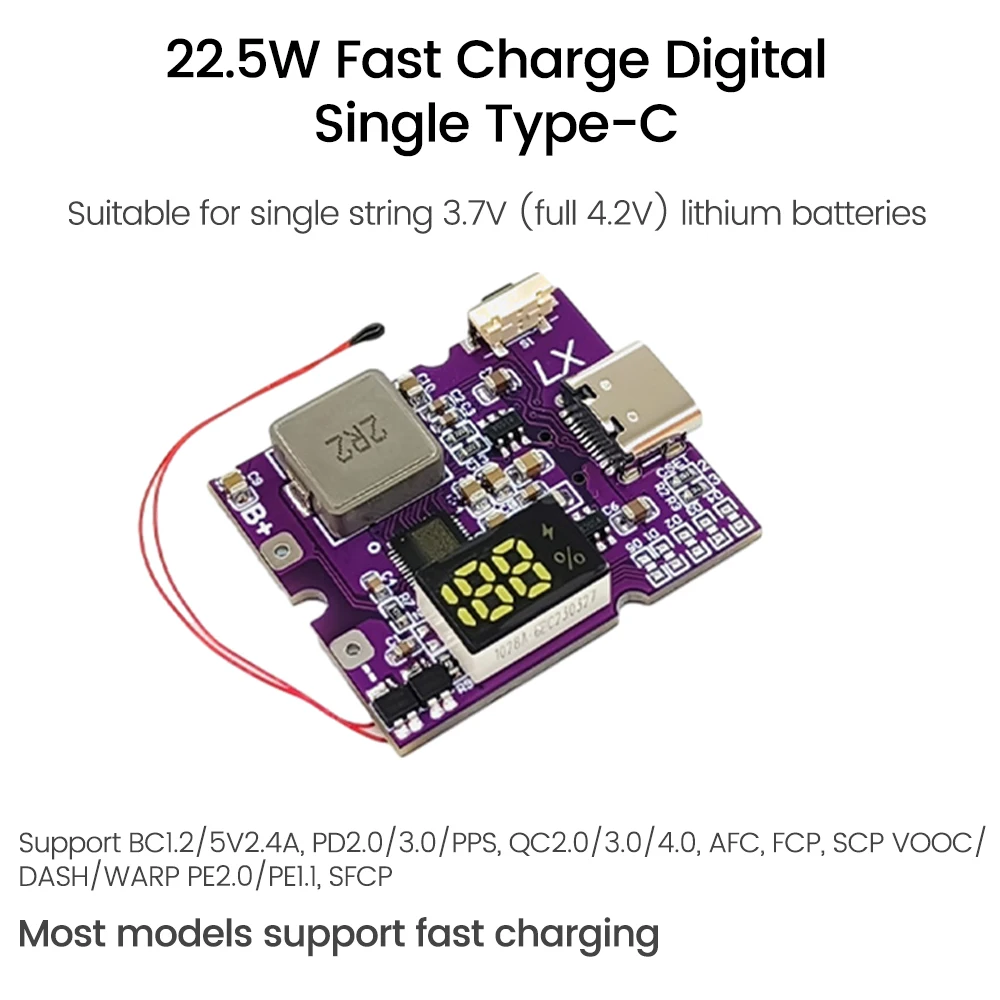

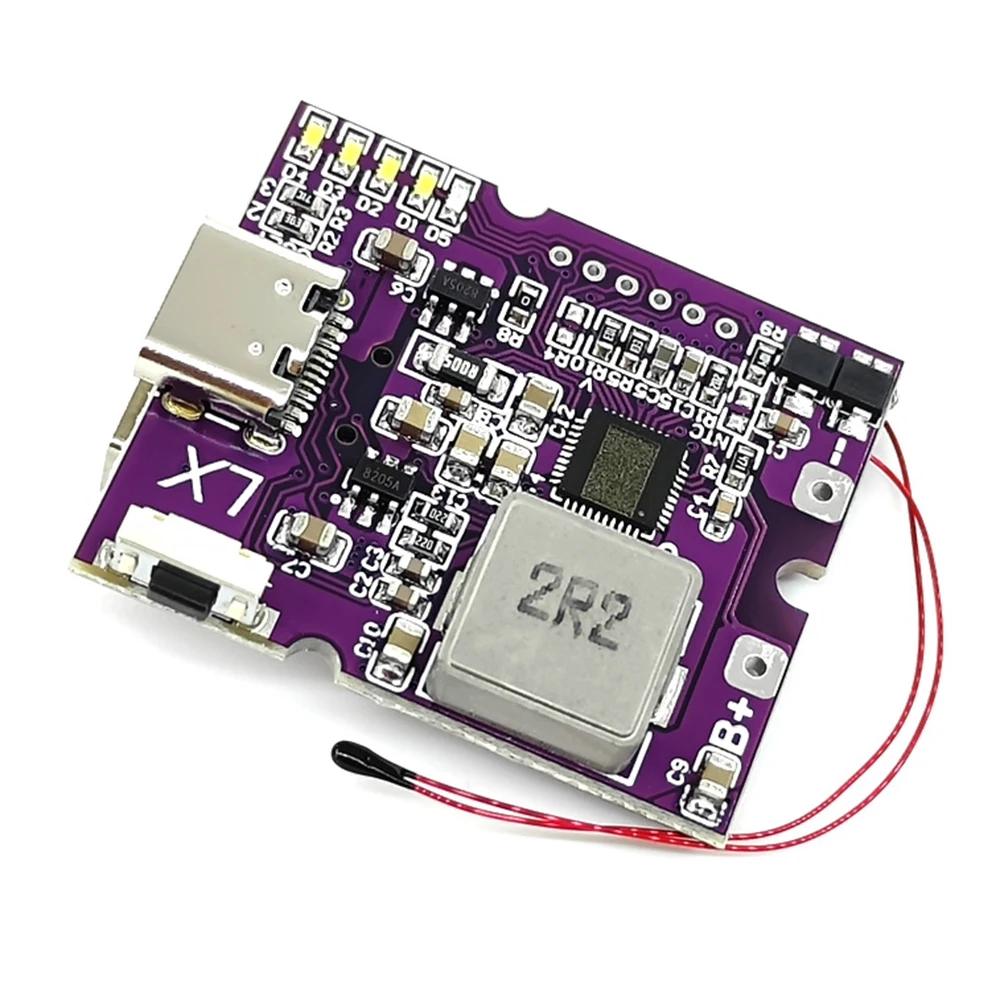

디지털 튜브 디스플레이 및 LED 전원 표시기 지원

출력 과전류/단락 보호

충전 시간 초과/과전압 보호

PPS/PD3.0/PD2.0 지원

QC4 +/QC4/QC3.0/QC2.0 지원

FCP, SCP 지원 (5V4.5A 또는 4.5V/5A)

FCP, SCP, HSCP 지원

SFCP 지원

배터리 충전으로 PD3.0/PD2.0, AFCFCP, SCP, PE1.1 지원

사용주의 사항:

1. 배터리 및 마더 보드 케이블은 너무 얇아서는 안되며 가능한 한 두껍게해야합니다. 고속 충전 보드는 10A 의 전류와 비고속 충전 보드의 경우 7A 의 전류가 필요합니다. 너무 오래 걸릴 수 없으며 인터페이스를 용접해야합니다.

2. 배터리는 병렬로 만 연결할 수 있으며 (병렬 연결 수에 제한이 없음) 직렬로 연결할 수 없습니다. 직렬로 연결된 경우 마더 보드를 구워야합니다.

3. 일반 응용 프로그램의 경우 배터리를 납땜해야합니다 (전선을 비틀면 전원 공급이 불충분 할 수 있음). 마더 보드에 역으로 연결할 때 배터리를 태워야합니다. 조심하세요. 선을 가능한 한 두껍고 짧게 만드십시오.

4. 배터리를 연결할 때 배터리가 다른 배터리가 아닌 3.7V 배터리에 연결되어 있는지 확인해야합니다. 배터리가 직렬로 연결되어 있지 않은지 확인하십시오. 그렇지 않으면 배터리 단자에 연결된 전압이 4.5 V보다 높아 보드를 태울 수 있습니다.

패키지 목록

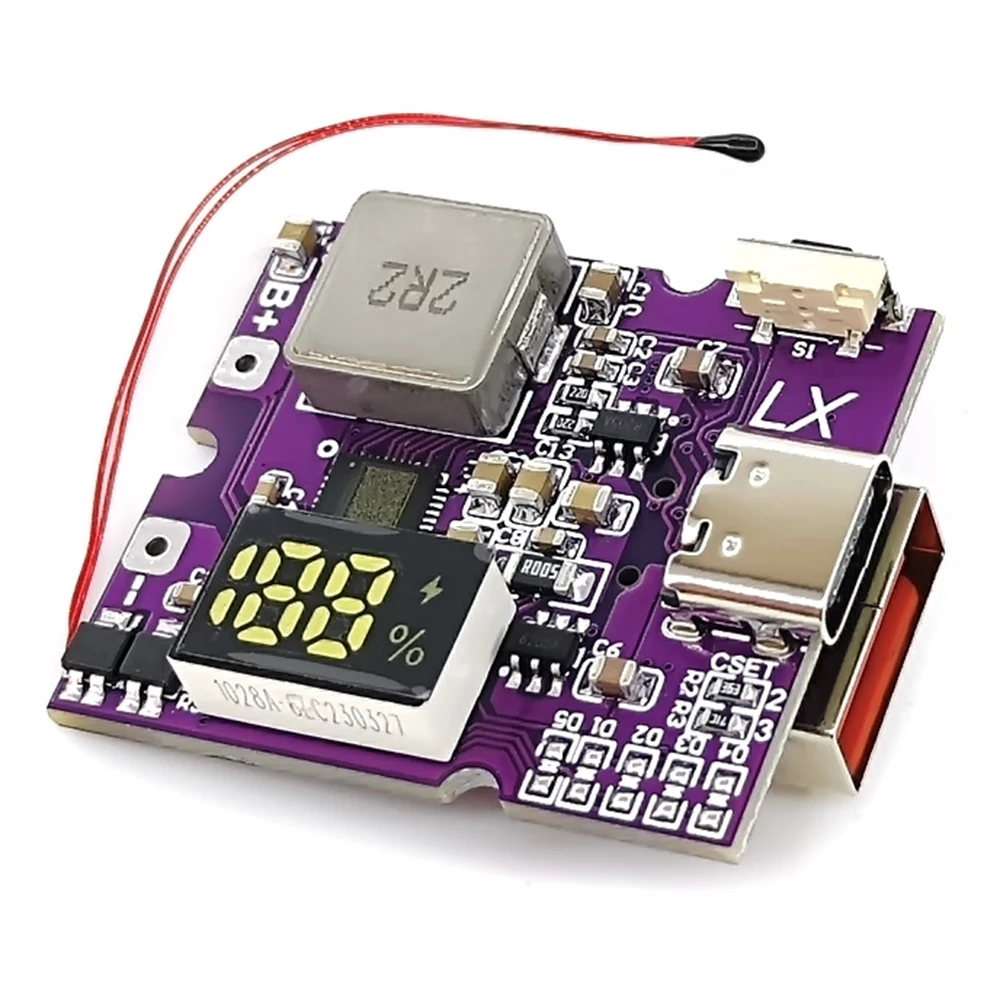

미니 고속 충전 모듈 * 1
