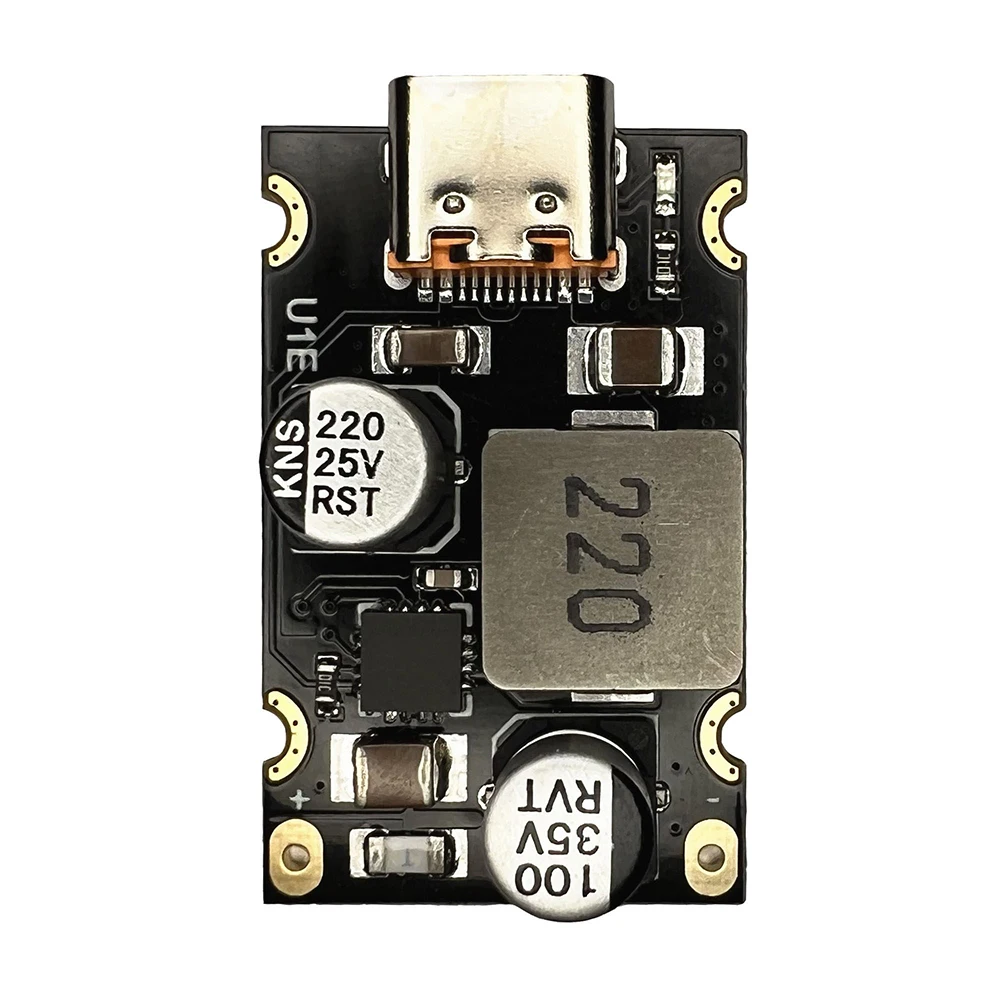

특징:

지원 PD3.1 (PPS), QC3.0, SCP

보호 기능, 입력 과전압 및 저전압 보호, 입력 과전류 보호, 출력 과전류 단락 보호, 기계 전체의 과열 보호

최대 출력 20V 3.25A

입력 8 ~ 30V (스텝 다운 만)

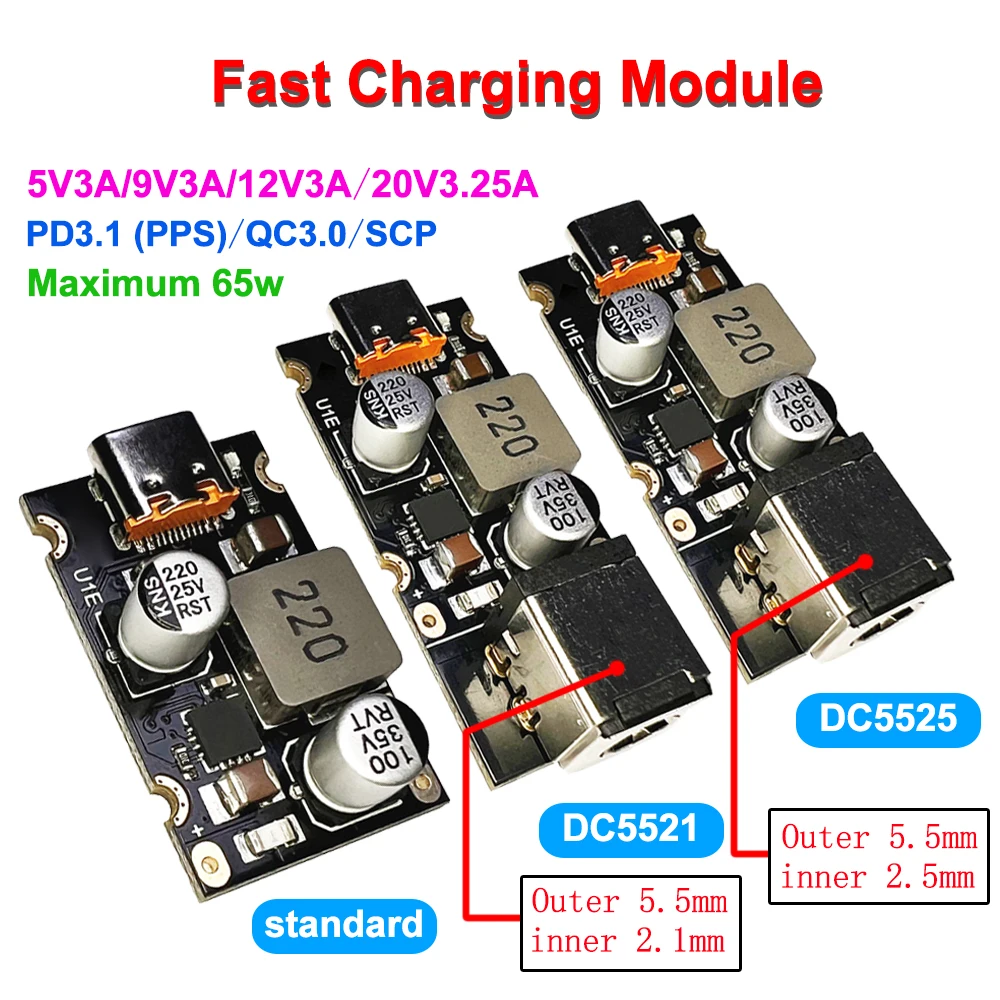

DC 모델은 5521 5525, 5521: 외경 5.5mm, 내경 2.1mm; 5525: 외경 5.5mm, 내경 2.5mm.

제품 매개변수

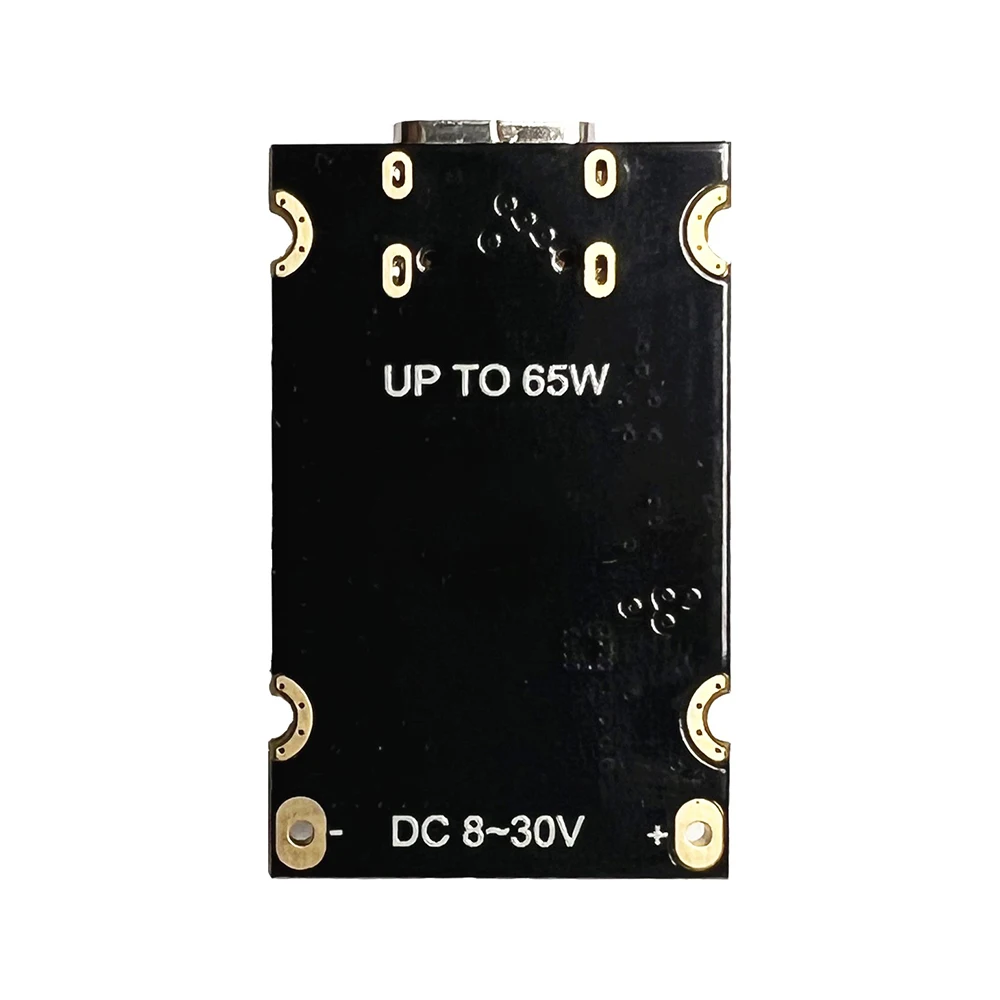

입력 전압: DC 8 ~ 30V

출력 전압: TYPE-C 호환 전원 수신 장치에 연결된 경우 3.3V ~ 21V 사이에서 자동으로 조정 (입력 전압은 출력 전압보다 높아야 하며, 20V 고속 충전을 트리거하려면 입력 전압이 20v 보다 높아야합니다)

출력 전력: 최대 65w (5V3A, 9V3A, 12V3A, 20V3.25A 등)

최대 출력: 20V 3.25A

전환 효율성: 92% ~ 97%

출력 전압 리플: <200mV

무부하 전류: <3mA

입력 과전압 및 저전압 보호

입력 과전류 보호

출력 과전류 단락 회로 보호

기계 과열 보호

지원되는 충전 프로토콜: PD3.1 (PPS), QC3.0, SCP

제품 크기

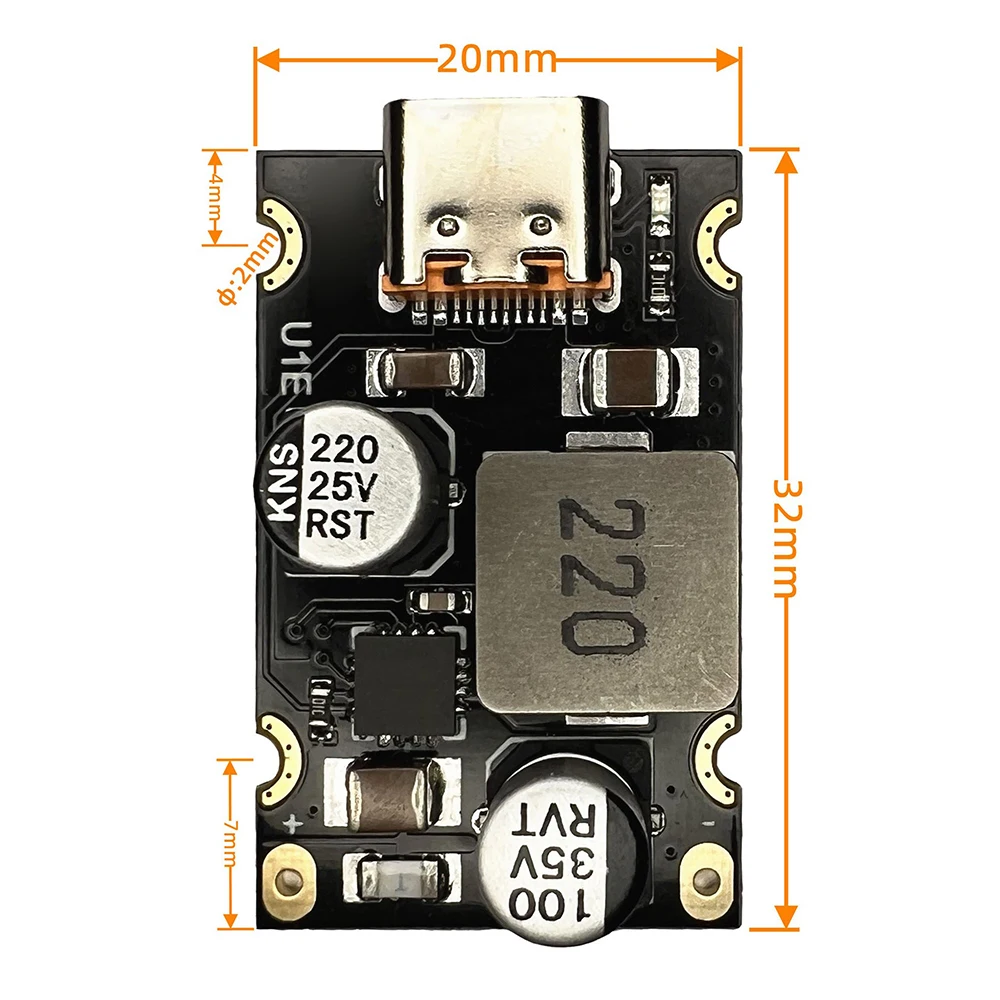

표준 모델: 32 × 20 × 10mm (1mm 돌출 C 마운트 암컷 시트 제외)

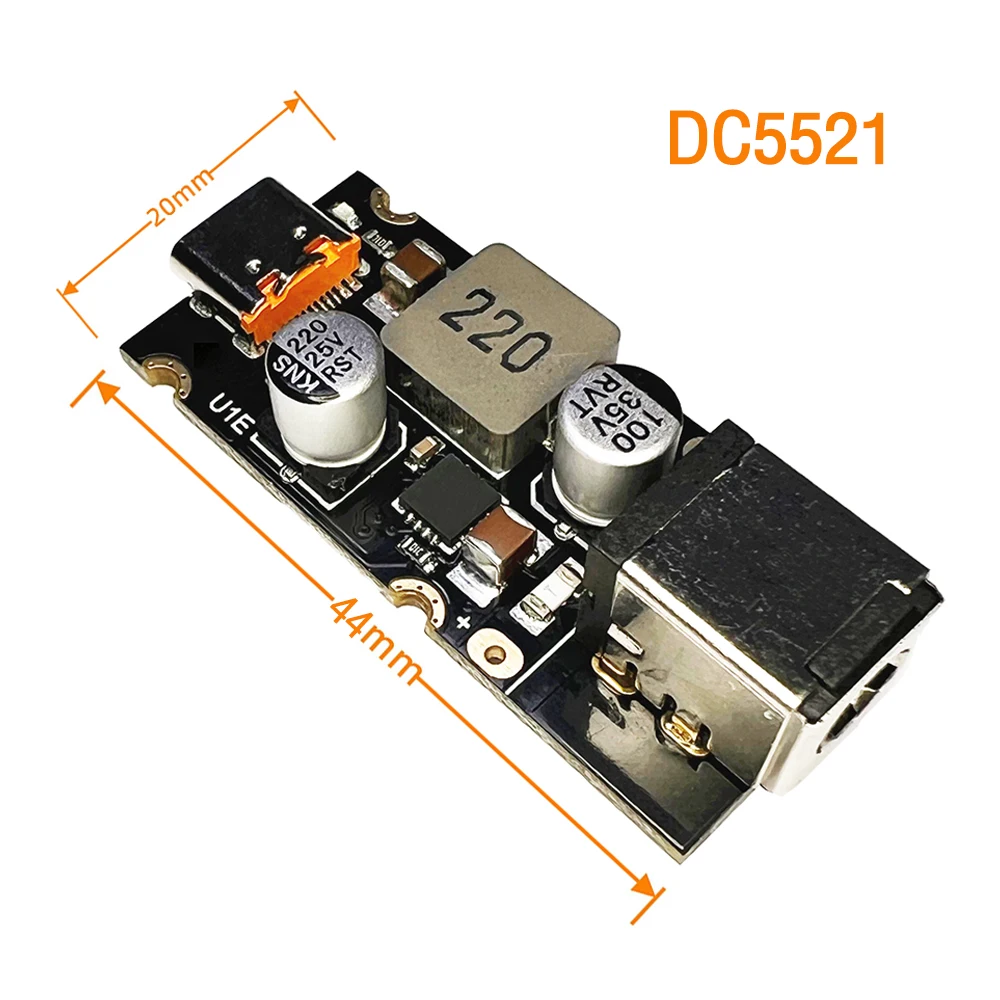

DC 시트 사용: 44 × 20 × 10mm (1mm 돌출 C 마운트 암 시트 제외)

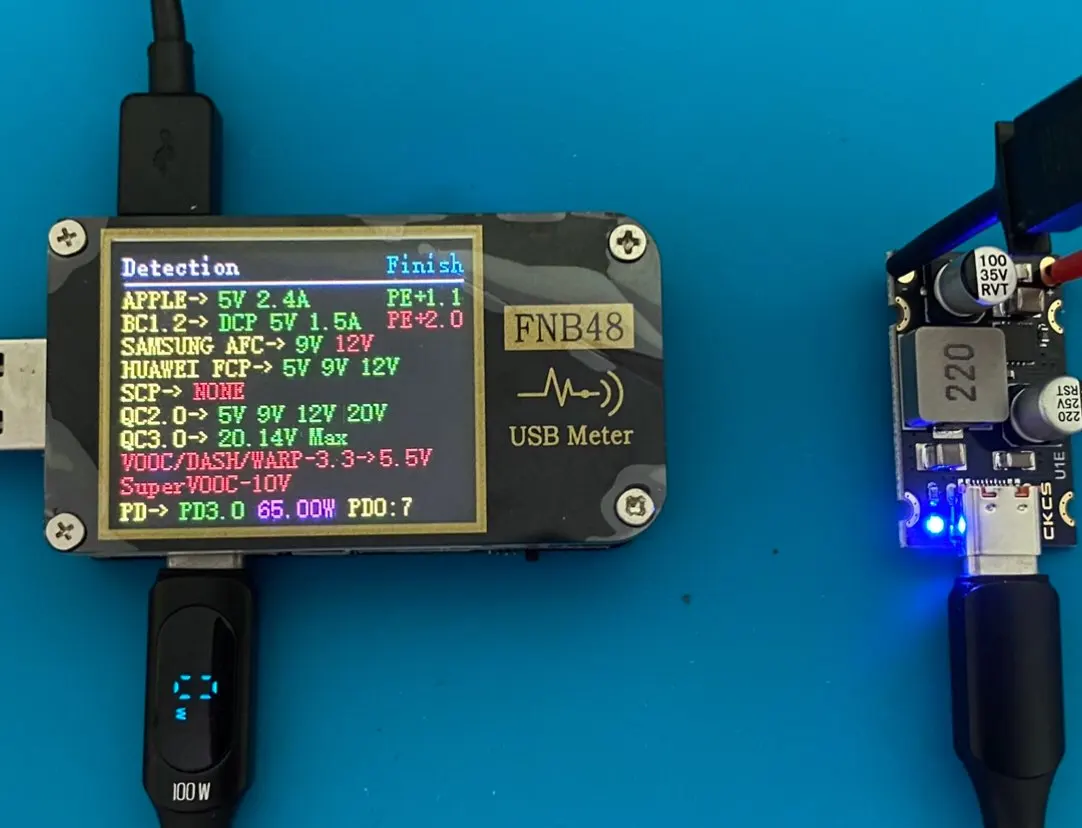

지원되는 충전 프로토콜:

BC1.2,

퀄컴 QC2.0 및 QC3.0 용

화웨이 고속 충전 프로토콜 FCP 및 SCP 용

삼성 고속 충전 프로토콜 AFC 용

MTK PE + 1.1 및 MTK PE + 2.0

PD2.0/PD3.1(PPS) 출력 프로토콜

제품 적용: 모든 종류의 전원 공급 장치 변환 고속 충전 출력

사용 지침

20 ~ 24V 전원 어댑터를 입력으로 사용하는 경우 모듈에 연결하기 전에 먼저 전원 공급 장치의 전원을 켜는 것이 좋습니다. 그렇지 않으면 전원 공급 장치의 느린 전원 켜기로 인해 모듈의 일치 전원에 오류가있을 수 있으며 65W 의 출력을 달성 할 수 없습니다.

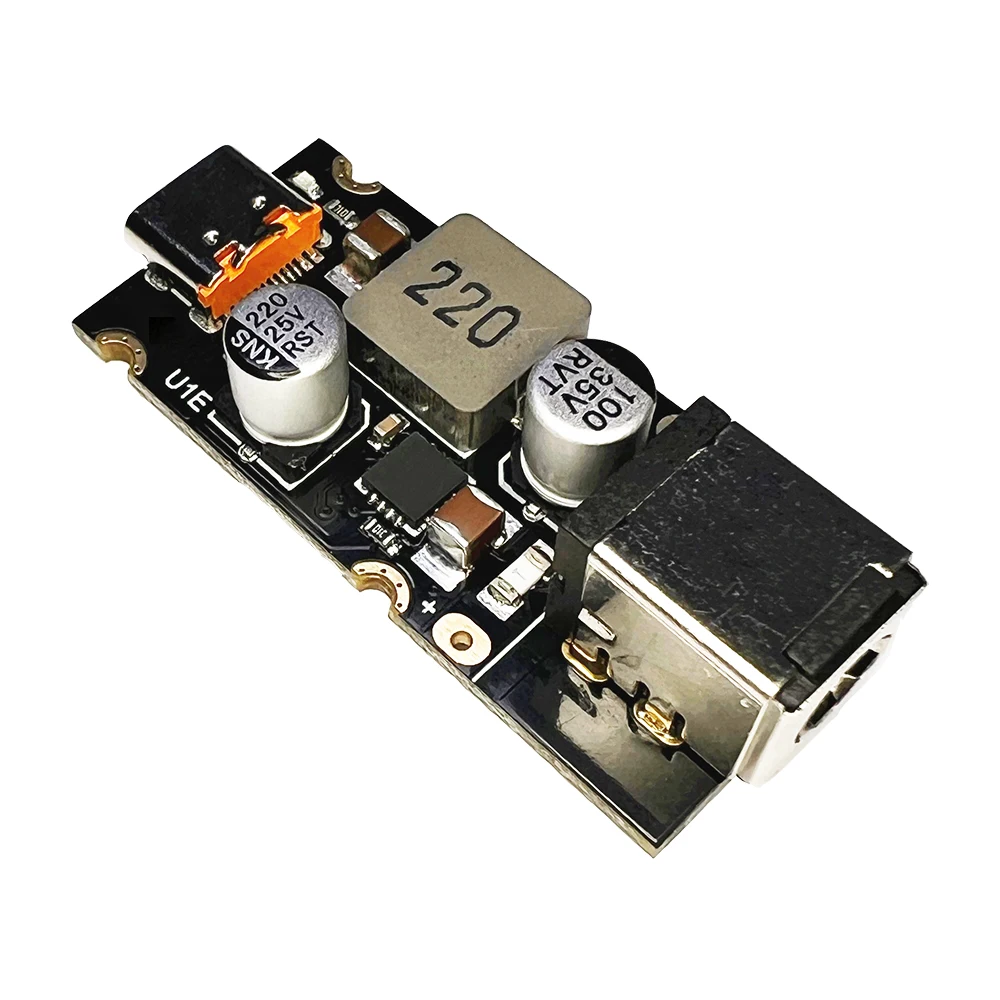

DC 모델은 5521 및 5525 구분됩니다.

5521: 외경 5.5mm, 내경 2.1mm; 5525: 외경 5.5mm, 내경 2.5mm.

DC 모델의 길이는 표준 모델 인 44mm 보다 12mm 길다. Type-c 소켓과 DC 소켓은 보드 가장자리에서 약 1mm 돌출합니다. 모델 5521 튜닝 포크 파편이있는 5525 플러그와도 호환됩니다.

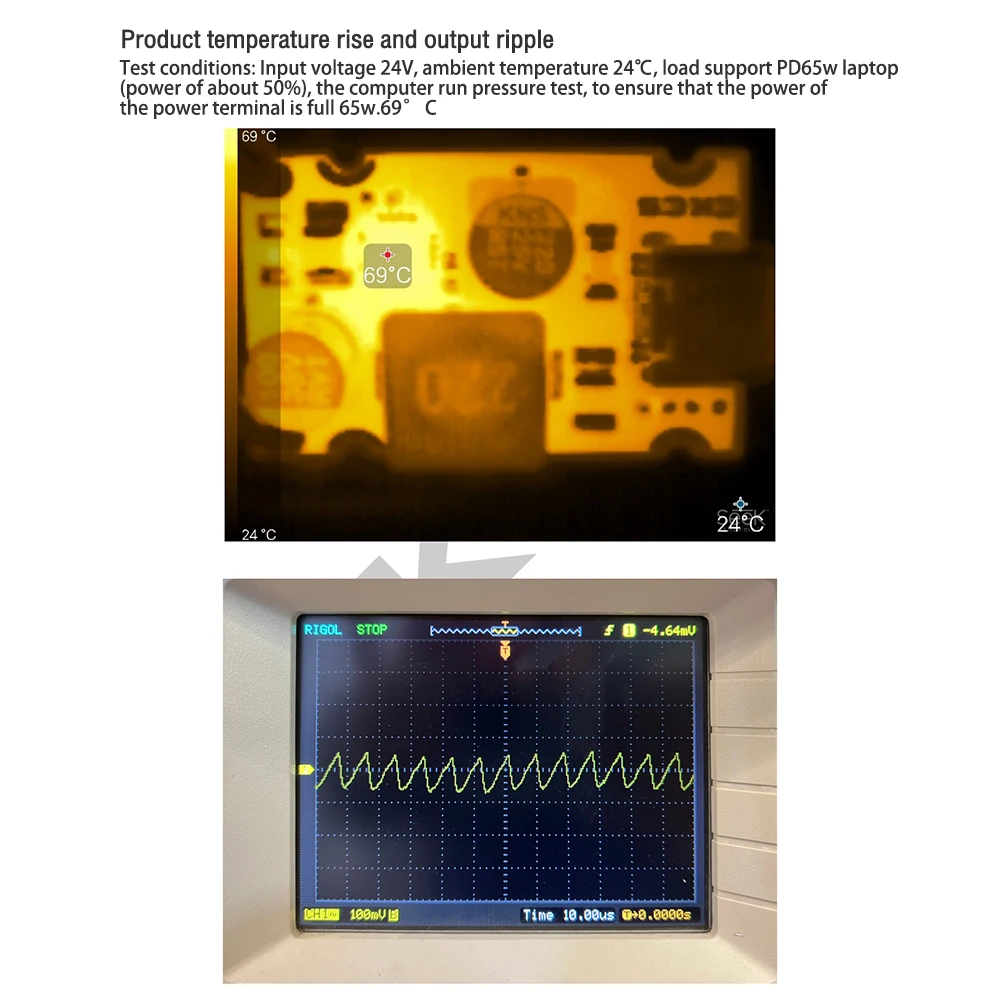

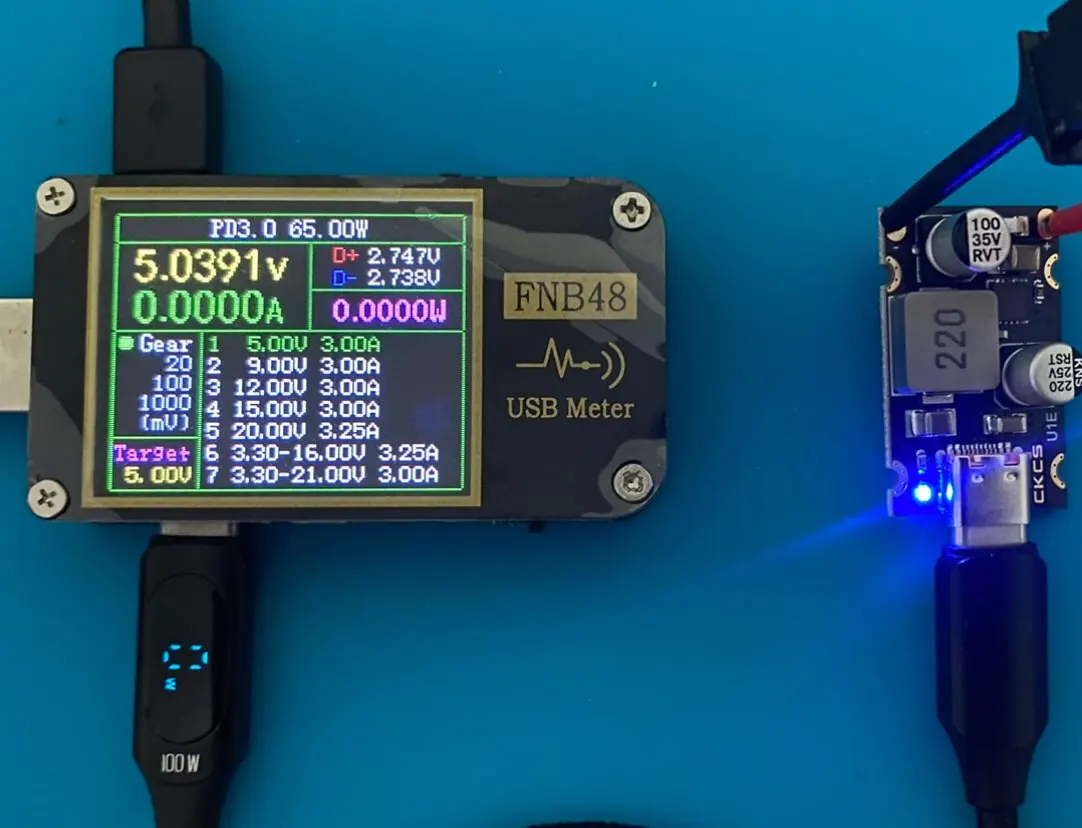

제품 온도 상승 및 출력 리플:

테스트 조건: 입력 전압은 24V, 주변 온도는 24 °C, 부하는 PD65W 를 지원하는 노트북 컴퓨터입니다 (전력은 약 50%). 컴퓨터는 전원 공급 장치의 전원이 65w 인지 확인하기 위해 스트레스 테스트를 실행합니다.

제품 목록:

1X 모듈
