제품 특징

정사이즈 개방 및 온도 제어를 실현할 수 있습니다

원격 제어 증가 수면 기능

간단한 조작

간편한 사용

광범위한 적용

1. 주요 기술 매개 변수:

작동 전압: AC110-220V AC 전원 공급 장치

작동 주파수: 50HZ

주택 자재: 난연성 ABS

온도 제어 범위: 5 °- 40 °

실제 온도 범위는-9 ° ~ 60 ° 입니다.

최대 출력 전력: 2500W (AC220V)

제품 크기: 144*60.5*30mm

2. 기능 설명

조정 가능한 목표 온도 범위: 5 °-40 °

실제 온도가 목표 온도보다 낮거나 같을 때 가열 온도가 목표 온도 2 도보다 높고 가열을 중지합니다 (온도 차이 2 도). 외부 온도가 50 도보다 높으면 가열 상태로 들어갈 수 없으며 초당 한 번 버저 경보 (고온 보호);

B, 전환 시간 범위 1 ~ 16 시간:

시작 상태에서 정기적으로 종료 할 수 있습니다.

꺼짐 상태에서는 정기적으로 켤 수 있습니다.

시간 시동 모드에서, 시간 시동 후 목표 온도는 조정될 수있다; (정사이즈 개방 기계 온도 제어를 실현할 수있다)

C. 모든 데이터와 현재 작업 상태는 수면 중에 저장됩니다 (수면 작업 표시기 "절전" 이 계속 유지됨). 참고: 절전 모드로 들어간 후 리모콘 만 절전 모드로 들어갈 수 있습니다. 리모콘의 절전 버튼 또는 보드의 ON/OFF 버튼을 통해 절전 모드를 종료 할 수 있습니다.

3, 주요 설명:

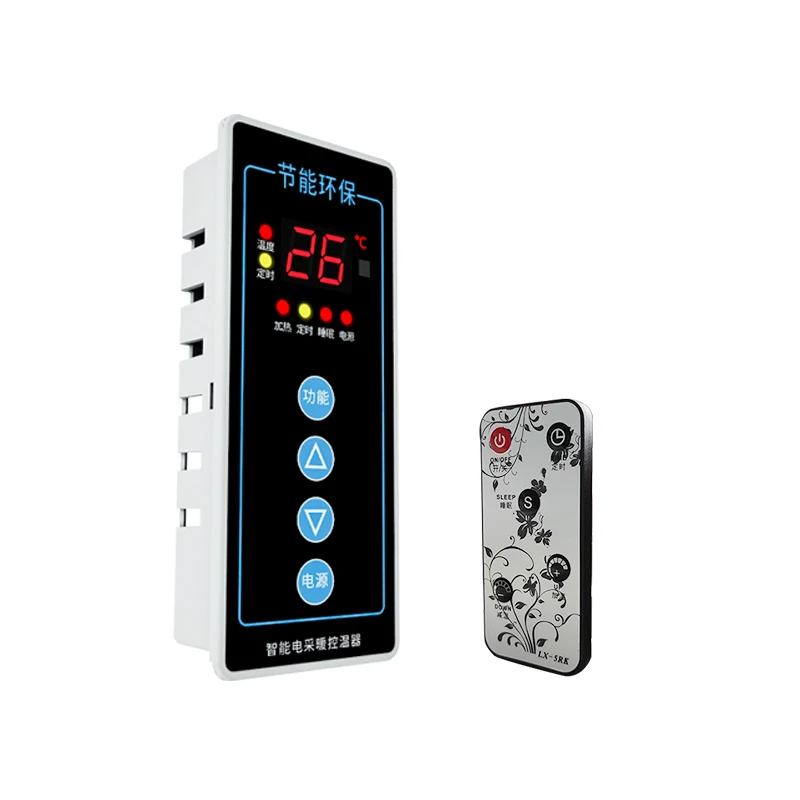

컨트롤러 키와 원격 제어 키 간 매핑

전원 버튼 -------- ON/OFF

▲ 키 ------- + 키

▼ 키 -------- 키

기능 키 ---------- 타이밍 키

참고: 원격 제어 수면 기능 증가

A. 부팅 모드에서:

"기능" 키: 시간 종료 설정 키;

"▲▼" 키: 목표 온도 설정 키;

"전원" 키: 종료 키;

B. 종료 모드에서:

"기능" 키: 시간 시작 설정 키;

전원 버튼: 전원 버튼;

C. 설정 모드에서:

"▲" 키, 1 을 추가하려면 데이터를 짧게 누르고 추가 할 데이터를 길게 누릅니다.

"▼" 키, 짧게 누르면 1, 길게 누르면 데이터가 줄어 듭니다.

"전원" 버튼을 누르고 설정 모드를 확인하고 종료하십시오.

참고:

A. 리모컨에는 긴 누름 기능이 없습니다.

B. 버튼을 누르면 버저 소리가 들립니다.

C, 설정 모드에서 "전원" 버튼을 터치하면 OK 버튼과 동일하며 설정 모드에서 "전원 버튼" 을 종료하면 스위치를 켜고 끌 수 있습니다.

4. 작동 지침

1. 시작 상태

A. 일반 모드에서 "기능" 버튼을 누르고 시간 종료 상태 설정으로 들어가면 10 초 이내에 키를 누르지 않는 등 해당 키를 통해 매개 변수를 설정할 수 있습니다. 자동으로 설정 모드를 종료하거나 "전원" 키를 누르면 디지털 튜브가 실제 온도를 표시합니다. 타이밍 시간이 설정되면 장치가 타이밍 모드로 들어가고 타이밍 표시기 "타이밍" 이 깜박이며 시간이 0 으로 줄어들면 자동으로 종료됩니다.

B. 일반 모드에서 ▲ 또는 ▼ 키를 눌러 목표 온도 조정 설정으로 들어갑니다. 키를 누르지 않고 10 초와 같이 해당 키를 통해 매개 변수를 설정할 수 있습니다. 자동으로 설정 모드를 종료하거나 "전원" 키를 누르면 디지털 튜브가 실제 온도를 표시합니다. 가열하면 릴레이가 작동하고 작업 표시등이 "가열" 됩니다.

C. 일반 모드에서 "전원" 키를 눌러 기기를 켜고 끕니다. 기계가 꺼지면 시간 초과 시간이 지워지지만 설정된 목표 온도는 지워지지 않습니다.

2. 종료 상태

A. 종료 상태에서 "기능" 키를 길게 눌러 타이밍 시작 설정으로 들어가면 키를 누르지 않고 10 초와 같은 해당 키를 통해 매개 변수를 설정할 수 있습니다. 타이밍 시간 설정과 같이 설정 모드를 자동으로 종료하거나 "전원" 키를 누르십시오. 장치가 타이밍 모드로 들어가고 디지털 튜브가 시간 카운트 다운을 표시하고 타이밍 표시기 "타이밍" 이 깜박입니다. 시간이 0 으로 줄어들면 자동으로 켜집니다.

B. 타이밍 설정이 완료된 후 ▲ 또는 ▼ 키를 누르면 부팅 타이밍 후에 목표 온도 값을 설정할 수 있습니다. 키를 누르지 않고 10 초와 같은 해당 키를 통해 매개 변수를 설정하고 설정 모드를 자동으로 종료 할 수 있습니다 (또는 "전원" 키를 누르십시오), 디지털 튜브 디스플레이 시간 카운트 다운, 타이밍 작업 표시기 TIMEP 깜박임, 자동 부팅시 시간이 0 으로 줄어 듭니다.

참고:

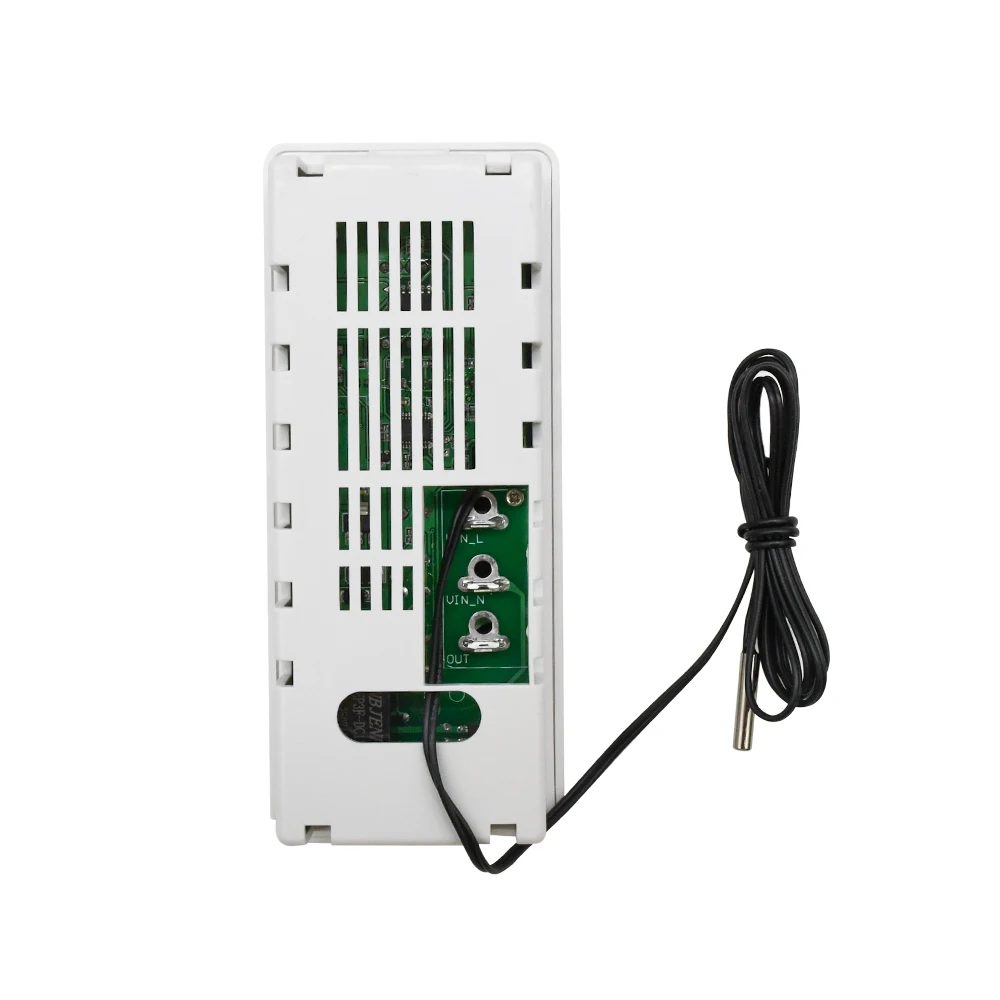

배선을 할 때 보드의 화면 인쇄를 참조하십시오. Vin-L (라이브 와이어) Vin-N (제로 와이어) OUT (출력 제어 엔드) 전기에주의하십시오. 물이나 액체를 허용하지 마십시오. 이물질이 가열 컨트롤러에 잠겨 있습니다.

제품 목록:

1X 컨트롤러

1X 원격 제어
