설명:

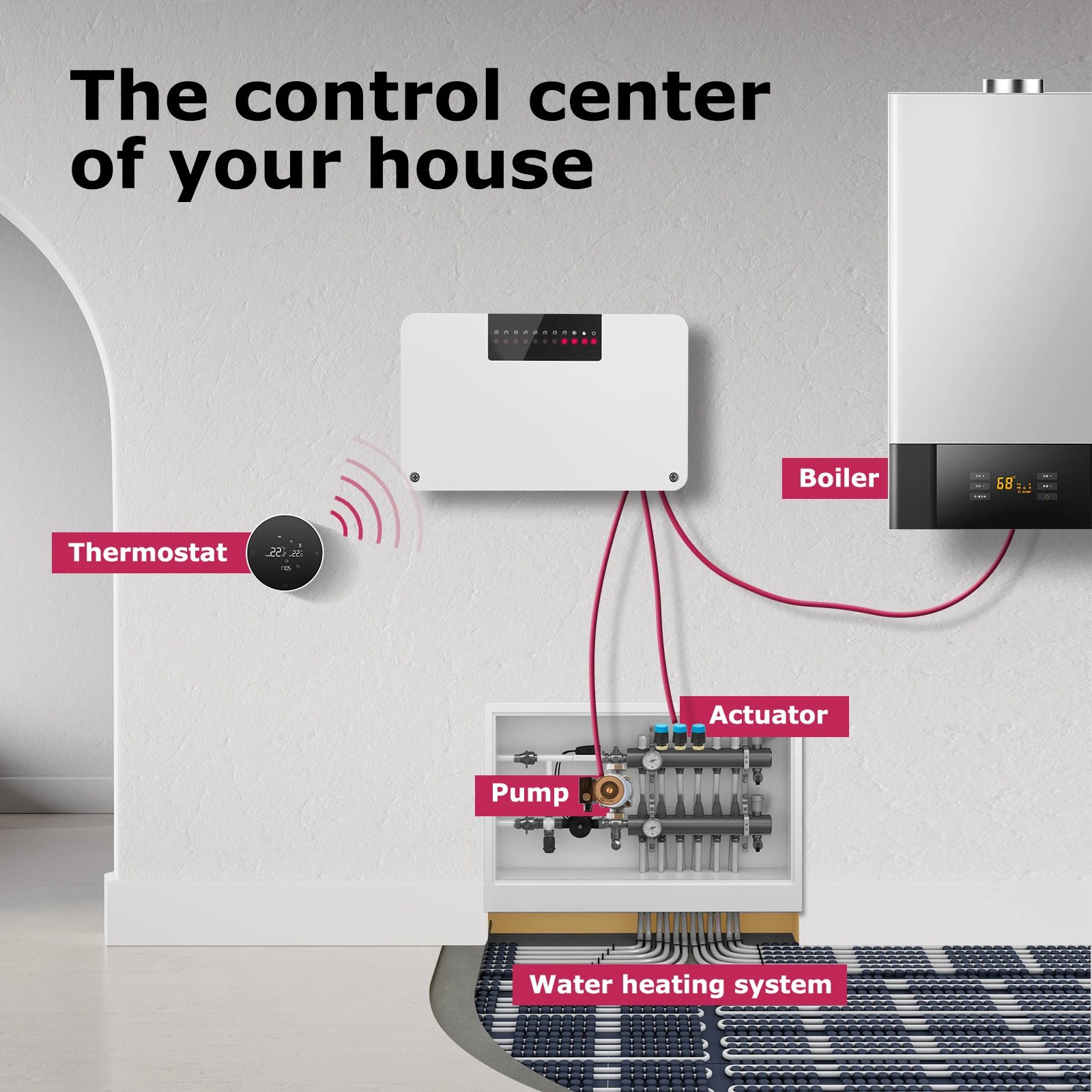

CCT-28-X 장비는 바닥 난방 서모 스탯 신호의 중앙 집중식 처리에 사용되며 바닥 난방 전기 밸브의 개폐를 제어하고 구역 온도 제어를 수행하는 지침을 전송합니다.
전기 밸브를 제어하는 동시에 보일러와 외부 워터 펌프를 제어 할 수 있습니다.

CCT-28-X 동시에 8 개의 방의 온도를 조절할 수 있습니다.
각 영역은 하나의 서모 스탯에 연결할 수 있으며 각 서모 스탯은 여러 영역에 연결할 수 있습니다.

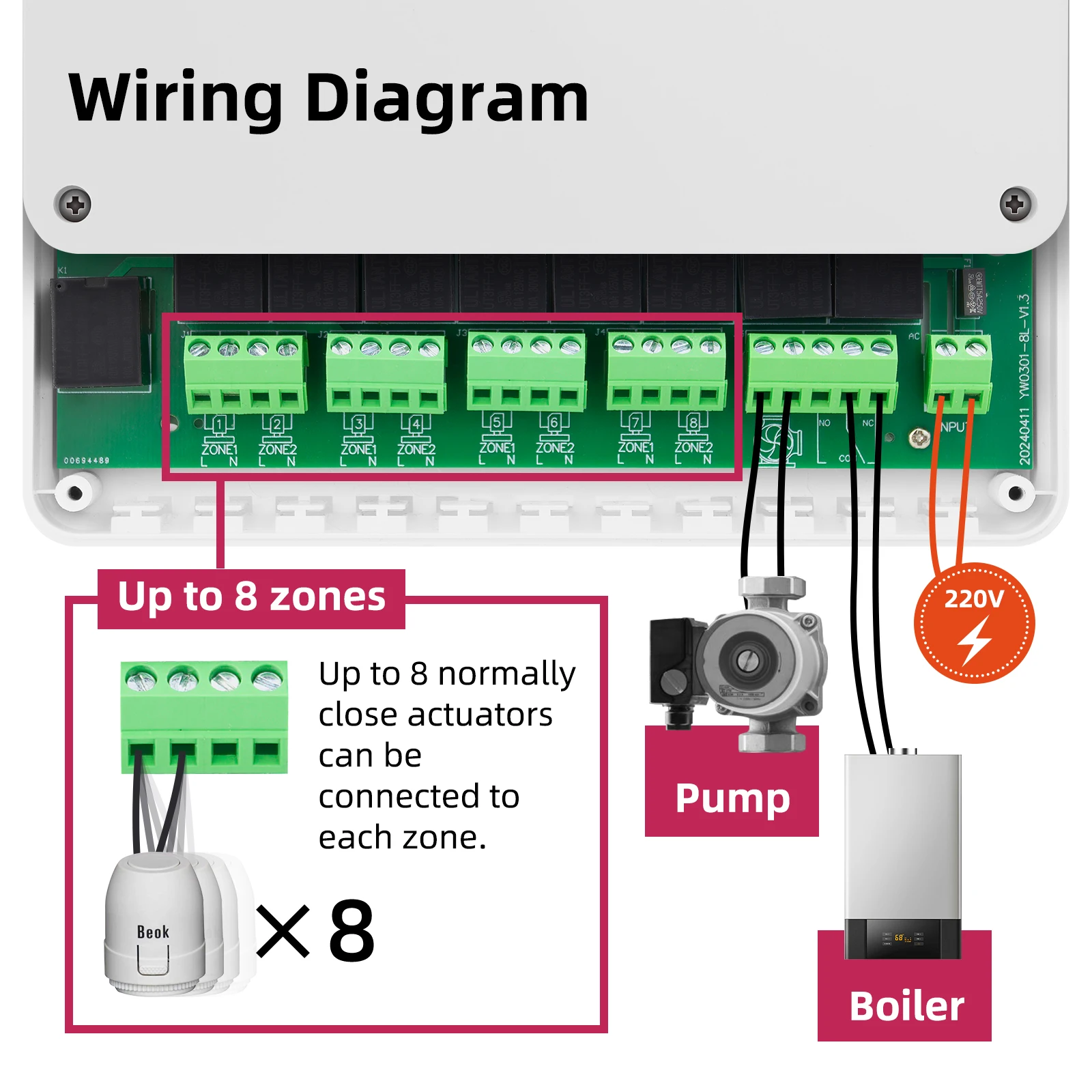

배선 다이어그램:

"N, L (INPUT)." 220V AC 전원 공급 장치를 연결하십시오.
건식 접촉 보일러에 "COM, NO" 연결 (COM, NC에 연결된 작은 부분)
"펌프" 는 워터 펌프에 연결됩니다.
"ZONE 1-8" 은 정상적으로 닫힌 액추에이터에 연결됩니다.
서모 스탯은 RF를 통해 CCT-28-X 각 구역에 연결됩니다.

사양:

전원 공급 장치: 220V AC
크기: 18cm * 11cm * 4cm
현재: 최대 20mA
무선 주파수: 433MHZ
무선 제어 거리: 30M
작동 온도: 0-85 ℃
펌프 출력 지연: 5 min
워터 펌프의 최대 출력: 1000W

서모 스탯 컨트롤러의 거리:

실내 벽 장애물이있을 때 서모 스탯의 제어 거리는 30 미터에 도달 할 수 있습니다
옥외 장애물이없는 경우 제어 거리는 200 m입니다.

온도 컨트롤러에 의해 제어:

CCT-28-X 및 온도 컨트롤러는 433 HZ를 통해 무선으로 연결됩니다.
온도 조절기는 온도 조절기를 제어하는 휴대 전화에 연결할 수 있습니다. 서모 스탯은 CCT-28-X 신호를 보내 전체 시스템의 작동을 제어합니다.

전압: 3 개 1.5V 배터리
온도 히스테리: ± 0.5 ℃
와이파이: 2.4Ghz

온도 컨트롤러 전원 공급 방법:

BOT-R6X-WIFI-NR 및 BOT-R7X-WIFI-NR 모두 배터리 또는 USB로 전원을 공급할 수 있습니다.
