1. 제품 소개 및 매개 변수

2. 제품 기능 설명

2.1 난방 모드 (H)

감지 온도 (현재 온도) ≤ 가 온도 복귀 온도를 설정하면 릴레이가 켜지고 가열 장비가 작동하기 시작합니다.

감지 온도 (현재 온도) ≥ 온도를 설정하면 릴레이가 분리되고 가열 장치가 작동을 멈 춥니 다.

2.2 냉동 모드 (C)

감지 온도 (현재 온도) ≥ 온도 + 복귀 온도를 설정하면 릴레이가 켜지고 냉동 장비가 작동하기 시작합니다.

감지 온도 (현재 온도) ≤ 가 온도를 설정하면 릴레이가 분리되고 냉동 장비가 작동을 멈 춥니 다.

2.3 지연 시작 기능 (dly)

지연 시작 (초 단위) 이 열리면 하나의 가열 또는 냉각이 완료되면 지연 기간 동안 가열 또는 냉각 조건이 다시 충족되면, 제품이 실행되지 않으며 지연이 완료 될 때까지 기다려야합니다.

2.4 온도 보정 기능 (OFE)

시스템은 오랫동안 작동 할 수 있으며이 기능 보정을 통해 현재 온도 = 온도 + 보정 값을 측정합니다. 릴레이가 닫히면 디지털 튜브에 "OUT" 가 표시되고, 제품의 작동 상태를 신속하게 확인할 수 있습니다.

2.5 고온 및 저온 경보 기능

버저 열기 및 끄기: 켜기, 알람 후 버저가 울립니다. 버튼을 누르면 버저가 울리지 않습니다.

OTP 고온 경보: 고온 경보가 켜진 후 현재 온도가 고온 경보 온도보다 높으면 릴레이가 분리됩니다.

LTP 저온 경보: 저온 경보가 켜진 후 현재 온도가 저온 경보 온도보다 낮 으면 릴레이가 차단됩니다

참고: 경보 상태에서는 릴레이가 분리 된 상태로 유지됩니다.

2.6 비상 브레이크 기능 (비상 정지 기능)

비상 정지 후 릴레이는 어떤 상태에서도 꺼집니다. 비상 정지가 꺼지면 릴레이가 정상 상태로 돌아갑니다.

수면 기능 2.7

작동 인터페이스에서 STOP 2 초를 눌러 전환하십시오. 최대 절전 모드가 켜져 있고 10 분 동안 버튼 작동이 없으면 백라이트가 자동으로 꺼집니다.

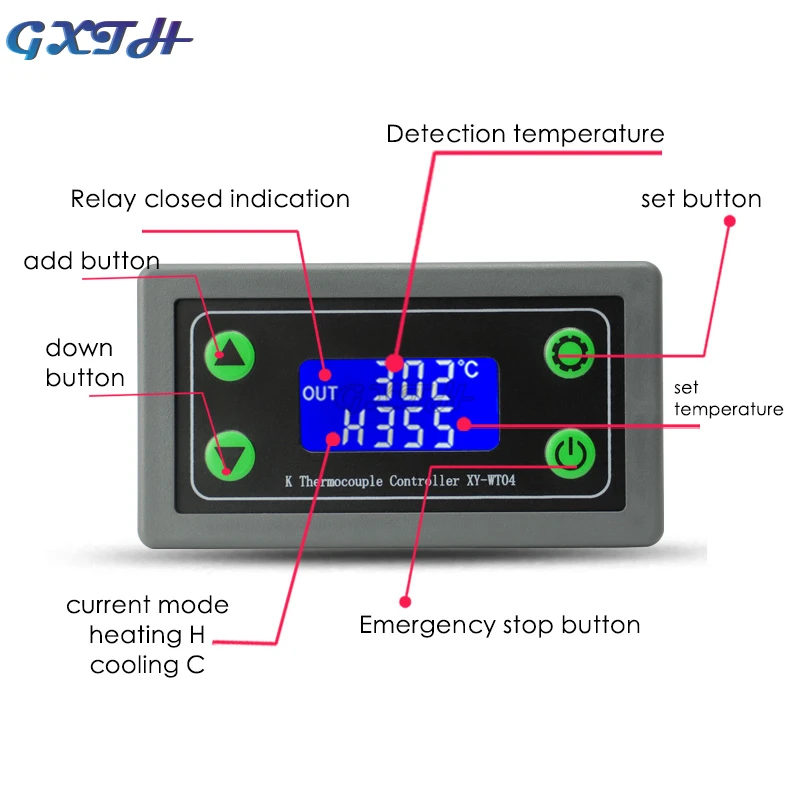

2.8 릴레이 상태 표시

릴레이 흡입 후 디지털 튜브는 "OUT" 을 표시하여 제품의 작동 상태를 신속하게 볼 수 있습니다.

2.9Modbus 프로토콜

이 제품은 modbus 표준 통신 프로토콜을 지원합니다. 자세한 내용은 modbus 섹션을 참조하십시오.

Conval 주소: 1 ~ 247

포터 비율：0：9600 1：14400 2：19200 3：38400 4：56000 5：576006：115200

3. 제품 매개 변수에 대한 설명

3.1 작업 모드 및 온도를 수정하는 방법

1. 제품 실행 인터페이스에서 SET를 짧게 눌러 빠른 설정 인터페이스로 들어갑니다 (위: 반환 온도; 아래: 모드 + 설정 온도).

2. SET 키를 짧게 눌러 매개 변수를 전환하고 현재 수정 된 매개 변수를 표시합니다.

3. UP DOWN 키를 짧게 눌러 해당 매개 변수를 조정하고, SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

3.2 시스템 매개 변수를보고 수정하는 방법 (OTP LTP …)

1. 제품 작동 인터페이스의 SET 키를 2 초 이상 눌러 매개 변수 설정 인터페이스로 들어갑니다.

2. SET, OTP: 고온 경보; LTP: 저온 경보; dly: 지연 시작 시간; OFE: 온도 보정; bEP: 부저 스위치; F-C: 온도 단위; 추가: modbus 장비 주소

3. UP DOWN 키를 짧게 눌러 해당 매개 변수를 조정하십시오. SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

3.3 알람 매개 변수 설정

1. 제품을 시스템 파라미터 설정 인터페이스로 가져오려면 3.1 단계를 참조하십시오.

2. 짧은 프레스 SET 스위치 매개 변수, OTP: 고온 경보 LTP: 저온 경보;

3. OTP/LTP에 "- -" 가 표시되면이 기능이 켜져 있지 않음을 나타내면 STOP를 눌러 켜거나 끌 수 있습니다.

4. UP 다운 키를 짧게 눌러 해당 매개 변수를 조정하고 SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

3.4 작동 온도 설정

1. 제품을 시스템 파라미터 설정 인터페이스로 가져오기 위한 3.1 단계를 말합니다.

2. 매개 변수를 전환하려면 SET를 짧게 누르십시오. OFE: 온도 보정;

3. UP DOWN 키를 짧게 눌러 해당 매개 변수를 조정하고, SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

3.5 지연 시작 설정

1. 제품을 시스템 파라미터 설정 인터페이스로 가져오기 위한 3.1 단계를 말합니다.

2. 매개 변수를 전환하려면 SET를 짧게 누르십시오. dly: 초당 지연 시작;

3. dly가이 기능이 켜져 있지 않음을 나타내는 "- - -" 가 표시되면 STOP를 눌러 켜거나 끌 수 있습니다.

4. UP 다운 키를 짧게 눌러 해당 매개 변수를 조정하고 SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

3.6 부저 설정

1. 제품을 시스템 파라미터 설정 인터페이스로 가져오려면 3.1 단계를 참조하십시오.

2. 짧게 누름 SET 스위치 매개 변수, bEP: 버저 스위치 (ON: open OFF: off)

3. UP DOWN 키를 짧게 눌러 해당 매개 변수를 조정하고, SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

3.7 온도 단위 설정

1. 제품을 시스템 파라미터 설정 인터페이스로 가져오려면 3.1 단계를 참조하십시오.

2. 짧은 프레스 SET 스위치 매개 변수, F-C: 온도 단위 F: ° F C: ° C;

3. UP DOWN 키를 짧게 눌러 해당 매개 변수를 조정하고, SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

3.8Modbus 슬레이브 주소 설정

1. 제품을 시스템 파라미터 설정 인터페이스로 가져오려면 3.1 단계를 참조하십시오.

2. 매개 변수를 전환하려면 SET, 추가: modbus 장치 주소;

3. UP DOWN 키를 짧게 눌러 해당 매개 변수를 조정하고, SET 키를 2 초 이상 길게 누르고 종료하고 저장하십시오.

4. 자동 모드 기능 설명 (이 제품만 해당)

1) 먼저 가열 모드/냉각 모드를 선택하십시오.

2) 온도와 반환 차이를 설정하십시오. 지연 시작이 필요한 경우 지연 시작 시간을 설정하십시오.

3) 고온 및 저온 경보를 설정해야하는 경우 고온 및 저온 경보 임계 값을 직접 설정하십시오

원격 매개 변수 설정 4.1

우선 앱 통신 열의 "포트 요금 및 장비 주소" 가 제품과 일치하는지 확인해야 합니다. 통신이 성공하면 작업 모드, 작업 킹과 같은 앱을 통해 제품 작동 매개 변수를 설정할 수 있습니다

편리하고 빠른 온도, 온도 단위 등;

4.2 타이밍 지원 | 지연 | 사이클 기능

앱을 통해 타이밍, 지연 및주기를 추가 할 수 있으며이 기능은 타이밍 장면의 요구를 충족시키기 위해 제품의 비상 정지 스위치 상태를 제어합니다.

4.3 제품을 오프라인으로 실행할 수 있는지 여부

매개 변수가 설정되면 제품이 오프라인으로 실행되고 매개 변수 전원이 손실되지 않습니다. 타이밍, 지연, 순환 및 기타 기능에는 시간 정보가 필요하며 네트워크를 실행할 수 없습니다.

4.4LAN 데이터 내보내기 기능

온도 데이터는 LAN에서 1 초 동안 전송됩니다. "내보내기" 를 클릭하면 자동으로 EXCEL로 내보내져 온도 데이터를 분석합니다.

공유 설정 4.5

다른 사람과 공유하고, 여러 사람이 장치를 공유하고, 기능을 제어 할 수 있습니다.

4.6 작업 노트

모든 작동 기록은 백그라운드에 저장할 수 있으며 + 타이머 + 버튼 + APP + 가열 냉동 모드는 릴레이의 작동 상태를 쿼리합니다；

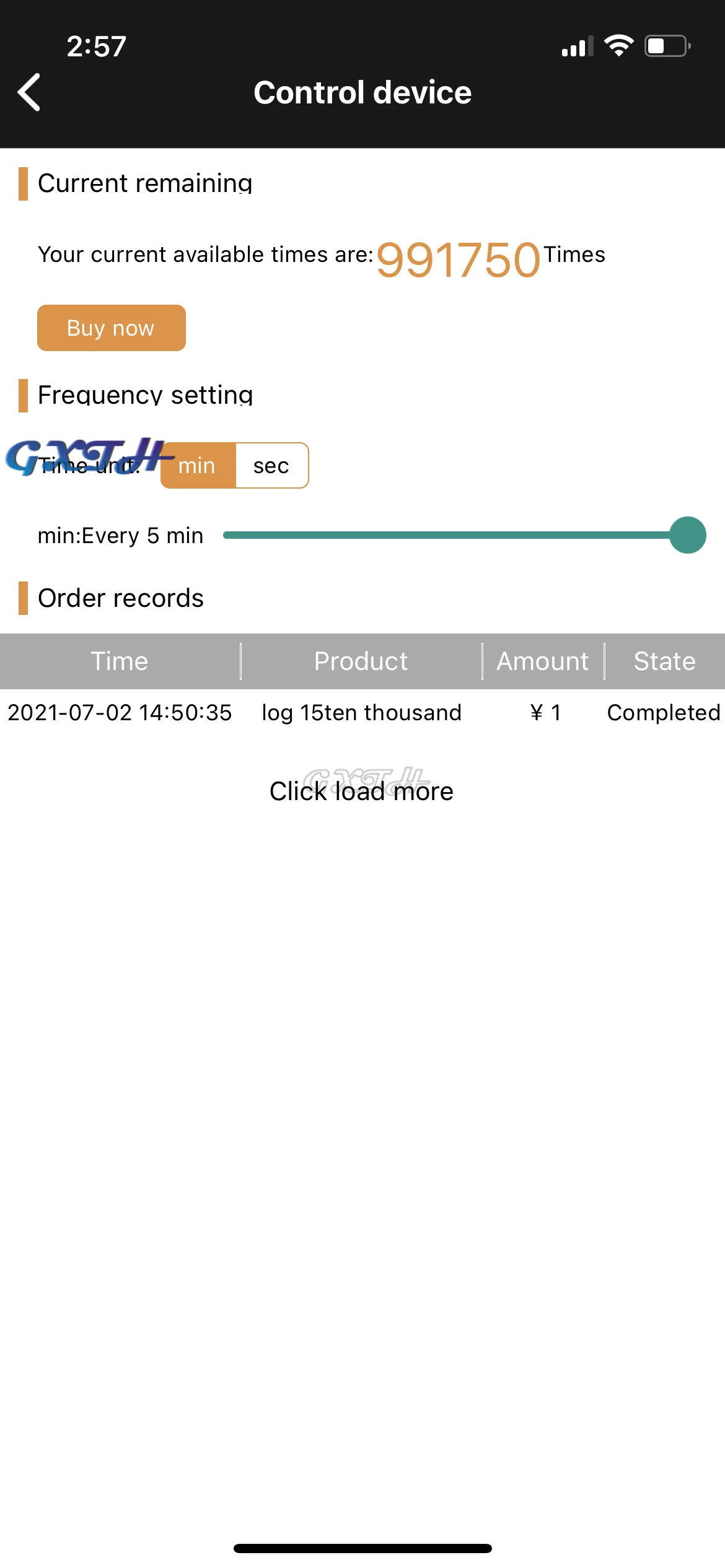

클라우드 기록 및 업로드 빈도 4.7

온도 데이터는 백그라운드에서 저장할 수 있으며 로그 업로드 빈도를 설정할 수 있으며 1 초/bar를 설정할 수 있습니다 (기본 5 분). 15 일 이내에 데이터를 보유하기 위해 언제든지 데이터를 조회 할 수 있습니다. 클라우드 데이터 내보내기 기능을 추가하여 온도 데이터의 다음 분석을 수행 할 수 있습니다.

5. 수동 모드 설명 (이 제품만 해당)

5.1 수동 모드 기능 설명

타이밍, 지연, 사이클 및 포인트는 수동 모드에서 설정할 수 있습니다.

전원 상태 설정에 대한 5.2 설명

상부 충전 상태-켜기: 충전 후 릴레이의 기본 흡입; 업 상태-오프: 릴레이는 기본적으로 꺼져 있습니다.

전원 켜기-보류: 전원을 켠 후 릴레이 상태를 자동으로 복원

5.3 제품을 수동 모드에서 오프라인으로 실행할 수 있습니까?

수동 모드에서는 제품을 오프라인으로 실행할 수 없습니다.。

5.4 수동 모드의 추가 기능 설명

다른 기능은 자동 모드와 동일합니다.

6.WIFI 모듈 키 기능 및 표시등 상태

6.1 키 버튼 기능

5 초 동안 길게 누름: 페어링 모드 전환 Touch/AP, 제품이 페어링 상태가되도록합니다.

6.2 표시등 기능에 대한 설명

파란색 표시등: 네트워크 상태 표시등

1. 라우터에 연결되어 있지 않습니다: 0.1S 밖으로 밝은 1S 그래서 왕복;

2. 링크 라우터이지만 연결되지 않음: 플래시, 플래시 너무 뒤로;

3. 터치 페어링 모드: 4 번 플래시 한 다음 왕복 1S 기다립니다.

4.AP 페어링 모드: 블루 라이트 연속 플래시;

5. 네트워킹 성공: 파란색 표시등이 항상 켜져 있습니다.；
