기능:

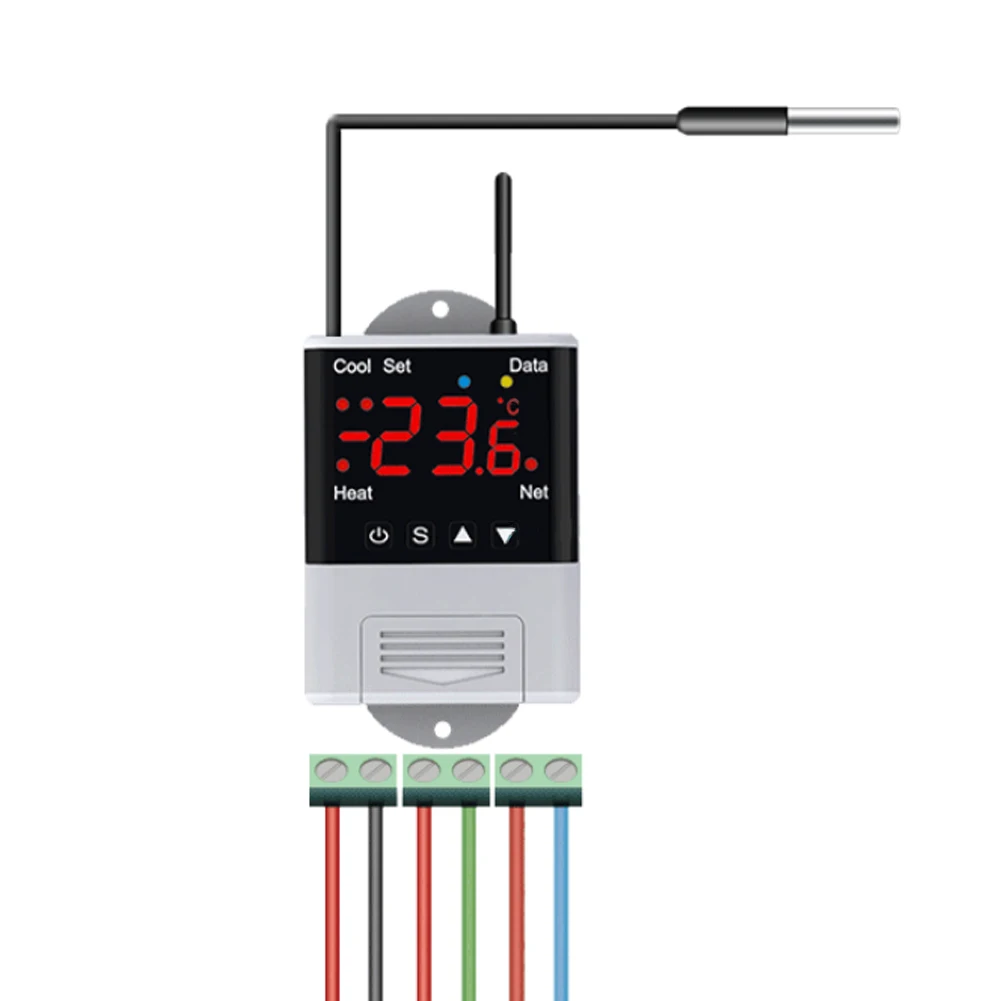

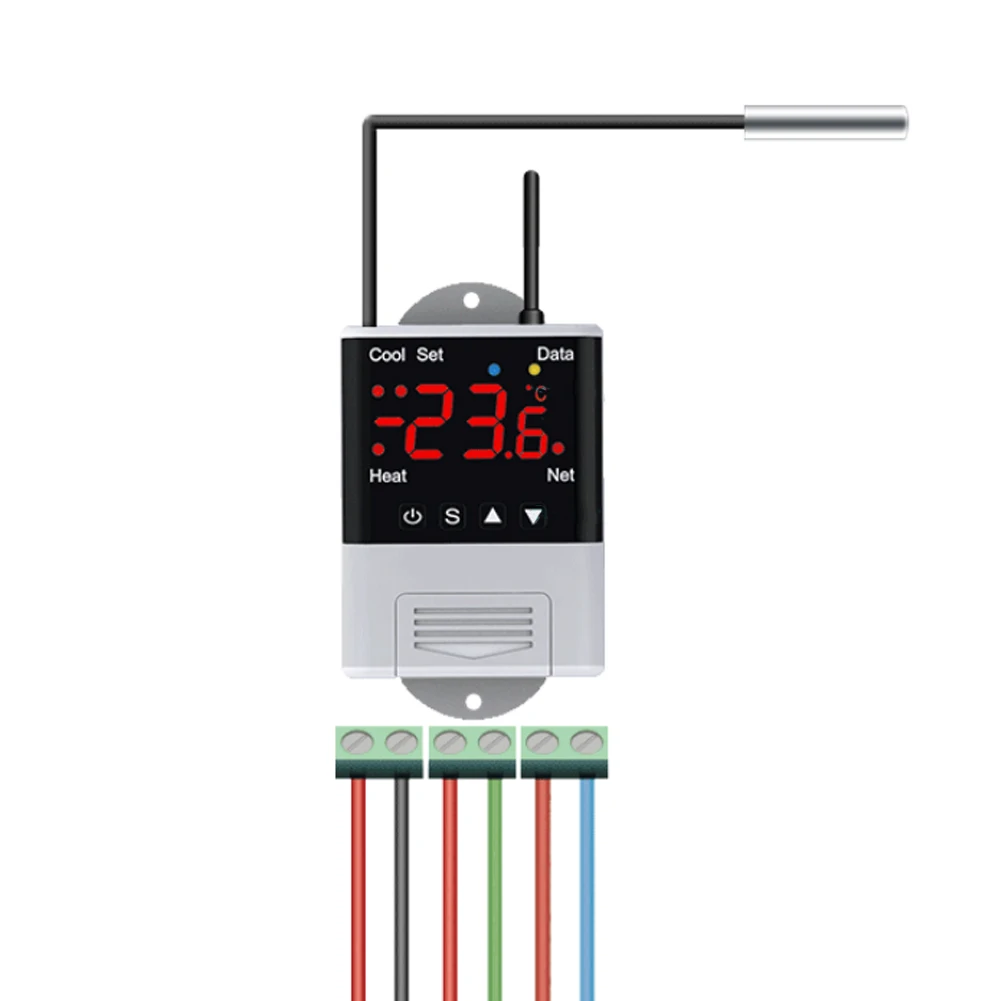

제품 이름: 온도 조절기

제품 모델: DTC2201/DTC1201

전원 공급 장치 전압: AC 110-230V

온도 범위: -40 ℃-99 ℃

온도 측정 정확도: ± 1 ℃ (-40 ℃-70 ℃)

센서 케이블 길이: 100cm

센서 케이블 유형: DS18B20(DTC2201) / NTC(DTC1201)

크기: 93mm * 56mm * 85mm

출력 용량: 냉각 (10A/250VAC) 가열 (10A/250VAC)

사양:

매개 변수 설정:

온도 조절기가 정상적으로 작동하면 "S" 키를 3 초 이상 누르고 있으면 매개 변수 수정 모드로 들어갑니다. "설정" 표시등이 켜지고 디지털 튜브에 첫 번째 메뉴 항목 "F1" 이 표시됩니다. 메뉴 항목을 위 또는 아래로 조정하려면 "숫자" 또는 "숫자" 키를 누릅니다. "S" 키를 눌러 현재 메뉴의 매개 변수 설정을 표시하십시오. "S" 키를 누른 상태에서 "순" 또는 "숫자" 키를 눌러 현재 메뉴 매개 변수 설정을 늘리거나 줄입니다. 고정 값; "S" 키를 길게 누르고 "원석" 또는 "숫자" 키를 길게 눌러 현재 메뉴의 매개 변수 설정 값을 빠르게 늘리거나 줄입니다.

"자리" 와 "숫자" 키를 동시에 길게 누른 다음 전화를 켜면 매개 변수가 초기 설정으로 복원됩니다.

지시:

서모 스탯이 정상적으로 작동하면 전원 버튼을 3 초 이상 누르고 있으면 서모 스탯이 꺼집니다. 온도 조절기가 꺼져 있으면 전원 버튼을 3 초 이상 누르고 있으면 온도 조절기가 켜집니다.

서모 스탯이 정상적으로 작동하면 디지털 튜브는 현재 온도 측정 값을 표시하고 냉각 및 가열 작업 모드를 자동으로 식별하고 전환합니다.

측정 된 온도 ≥ 온도 설정 값 + 온도 차이 설정 값이 냉동 상태로 들어가고 냉동 표시등이 켜지고 냉동 릴레이의 정상적으로 열린 접점이 닫힙니다. 냉각 표시등이 깜박이며 냉동 장비가 압축기 지연 보호 상태에 있음을 나타냅니다. 온도를 측정 할 때 온도 설정 값이 0 이면 냉각 표시등이 꺼지고 냉각 릴레이의 정상적으로 열린 접점이 분리됩니다.

측정 된 온도 ≤ 온도 설정 값-온도차 설정 값이 가열 상태로 들어가고 가열 표시등이 켜지고 가열 릴레이의 정상적으로 열린 접점이 닫힙니다. 측정 된 온도가 온도 설정 값 ≥ 일 때, 가열 표시등이 꺼지고 가열 릴레이가 정상적으로 열립니다.. 연락처 정보가 열려 있습니다.

메뉴 기능:

1. 온도 설정 (사용자가 요구하는 주변 온도): 사용자는 온도 조절기 또는 APP에서 조정할 수 있으며 조정 범위는 섭씨-40 ~ 99.9 도입니다.

2. 온도 차이 설정: 일정한 온도 작동 중에 가열 및 냉각 목표 온도의 차이를 설정합니다. 예를 들어 목표 온도가 40 도이면 온도 차이는 2 도로 설정됩니다. 40 도까지 가열 한 후 가열을 중지하고 일정 온도 모드로 들어갑니다. 온도가 38 도로 떨어지면 값이 2 도 차이가되도록 가열 모드로 다시 들어갑니다. 이 값은 호스트 또는 APP를 통해 조정할 수 있으며 조정 범위는 섭씨 0 ~ 10 도입니다.

3. 압축기 지연: 이 기능은 일반적으로 압축기 냉동에 사용됩니다. 온도 조절기가 냉장고 냉동고에서 사용되는 경우이 값을 설정해야합니다. 일반적인 설정 값은 압축기 배압에 따라 3-6 분입니다. APP 조정, 조정 범위 0 ~ 10 분

4. 온도 보정: 현재 온도 조절기에서 감지 한 온도 값을 수정하는 데 사용됩니다. 보정 범위는 섭씨 0 ~ 10 도입니다.

배포 설명:

1. 앱 스토어에서 "Tuya Smart" APP를 다운로드하여 등록하고 로그인하십시오.

2. 장치 추가 를 클릭합니다.

3. 먼저 장치의 전원을 켜고 10 초 후에 전원을 끈 다음 다시 전원을 켭니다.

4. 동시에 길게 누릅니다. 5 초 후 2 초마다 구성 표시등이 깜박이고 모바일 APP를 눌러 구성을 확인합니다.

5. 네트워크 구성이 성공할 때까지 기다리십시오.

패키지 내용물

1 * 무선 디지털 온도 컨트롤러

1 * 온도 센서 케이블

노트:

전원 공급 장치 전압은 서모 스탯에 표시된 전압과 일치해야하며 전원 공급 장치 전압의 안정성이 보장되어야합니다.

간섭을 피하려면 센서 리드와 전원 라인 사이에 적절한 거리를 유지하는 것이 좋습니다

센서 리드, 전력선 및 출력 릴레이 인터페이스를 엄격하게 구별합니다. 잘못 연결할 수 없으며 릴레이에 과부하가 걸리지 않습니다.

모든 배선 변경은 전원을 끈 상태에서 이루어져야합니다
