제품 설명:

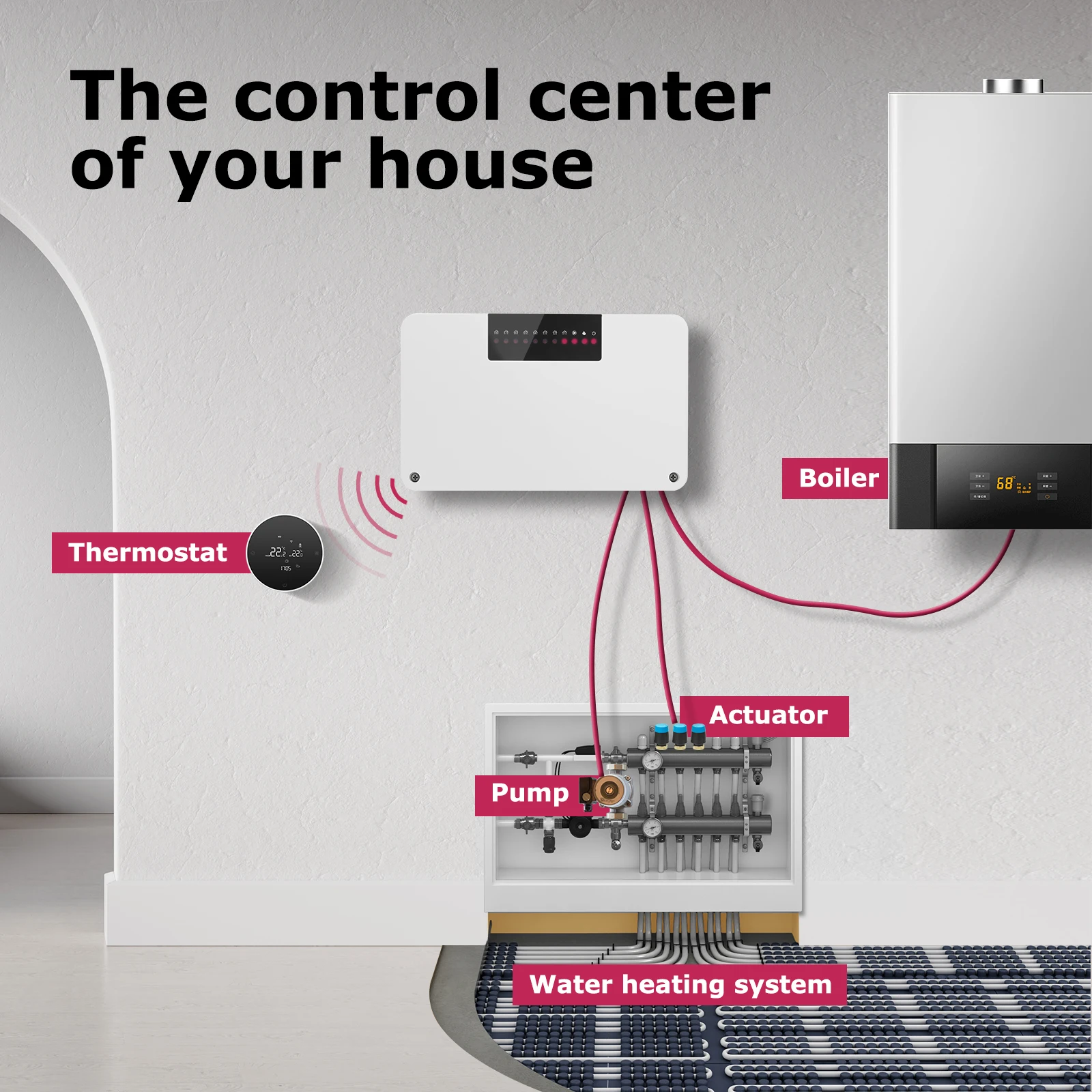

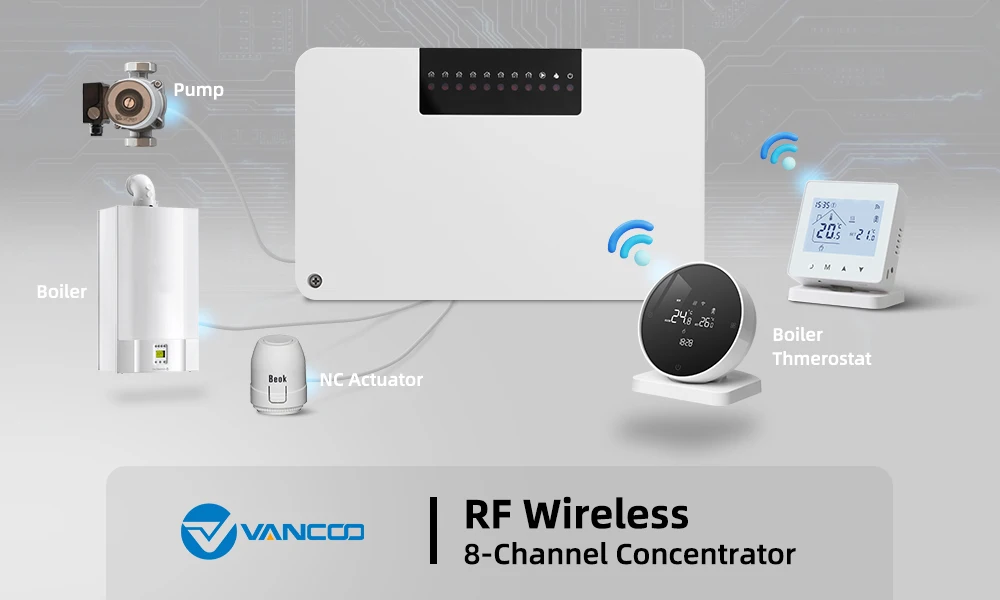

CCT-28-X 무선 허브 컨트롤러는 물 바닥 난방 시스템에 사용됩니다. 구역 밸브 또는 보일러 온도 조절기를 제어 할 수 있습니다. 중앙 제어 장치로서 보일러 및 순환 펌프를 제어 할 수도 있습니다. 사용자의 설정 온도에 따라 허브 컨트롤러는 보일러, 순환 펌프 및 전기 액추에이터를 열거 나 닫아 편안함과 에너지 소비 절감의 목적을 달성 할 수 있습니다.

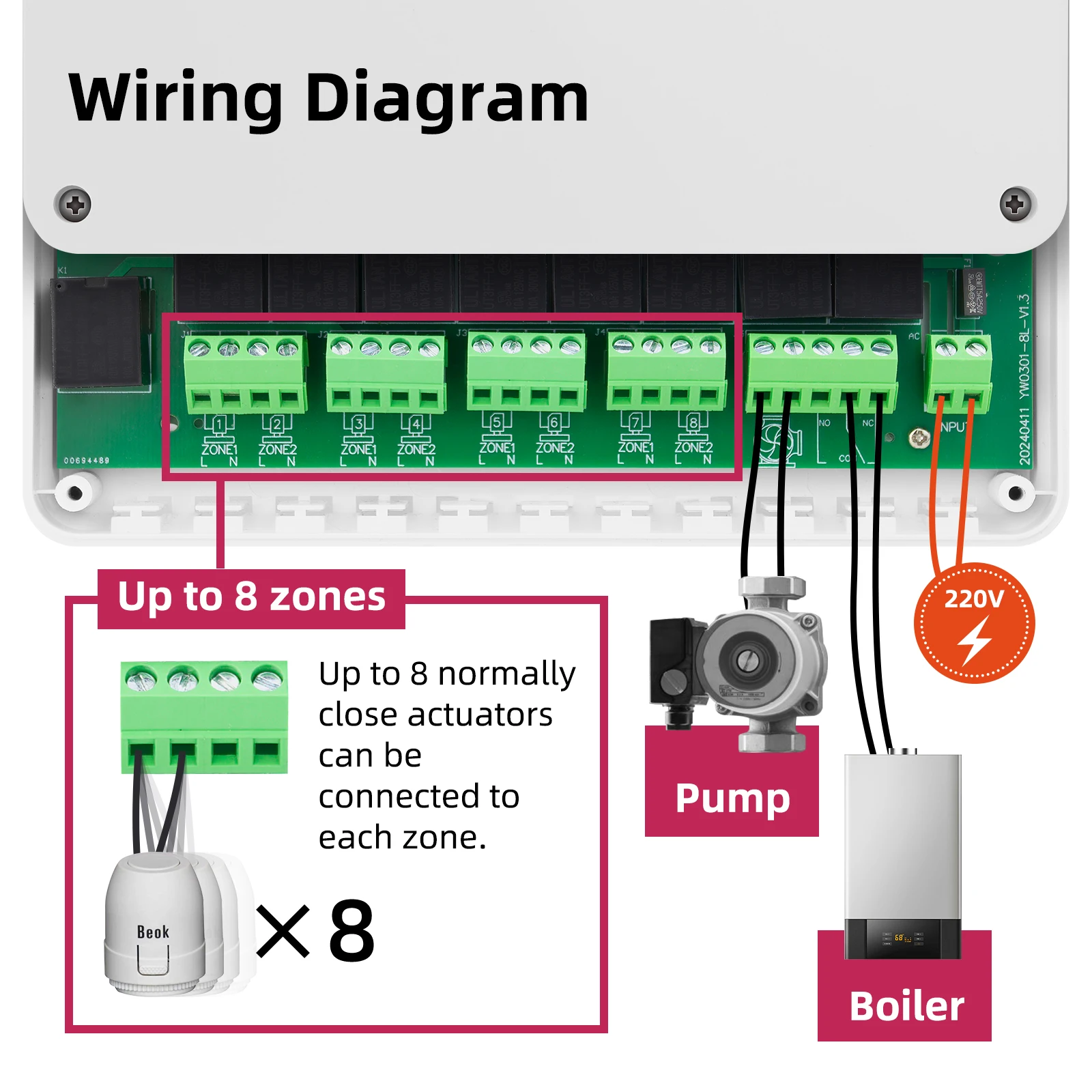

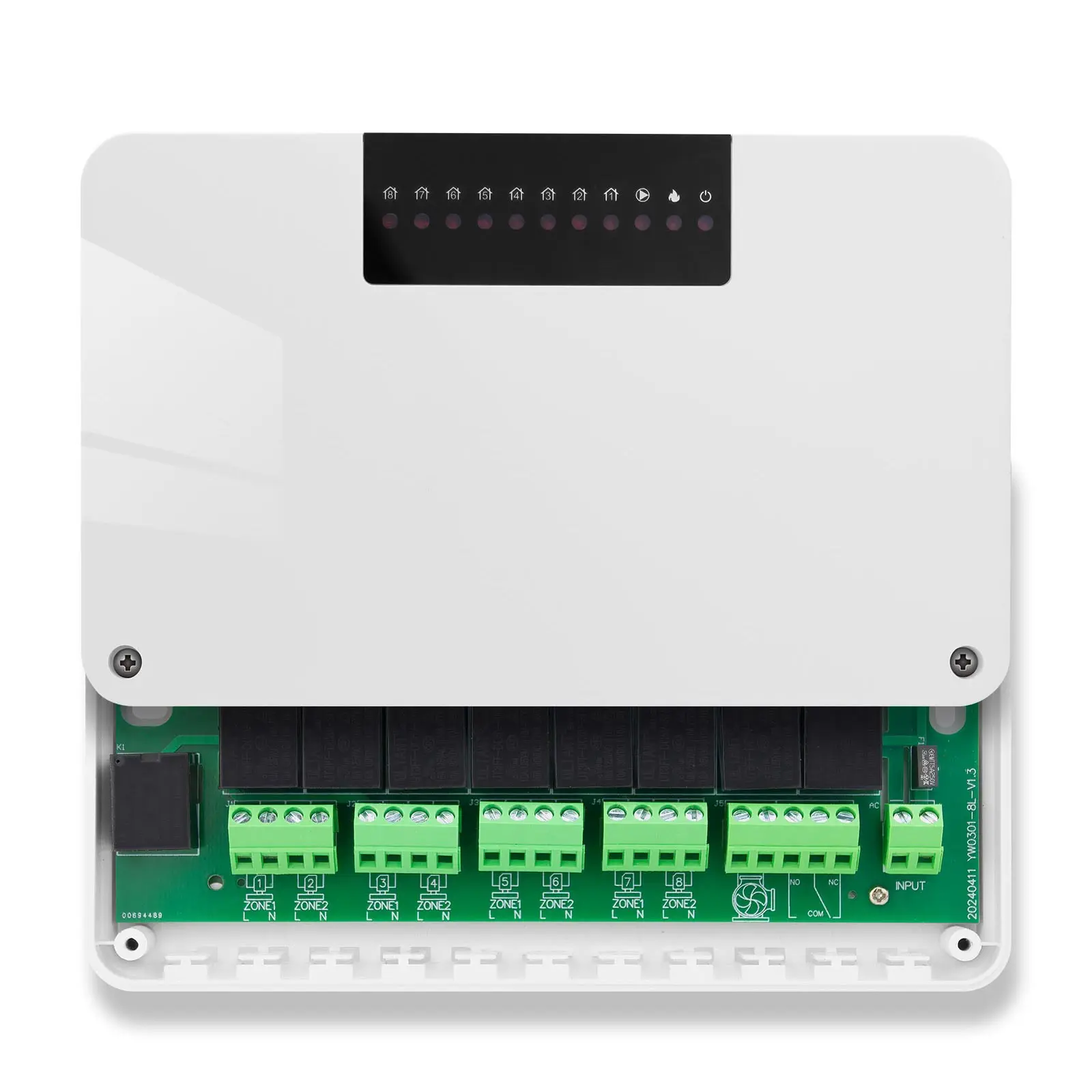

배선 다이어그램:

"N, L (INPUT)." 220V AC 전원 공급 장치를 연결하십시오.
건식 접촉 보일러에 "COM, NO" 연결 (COM, NC에 연결된 작은 부분)
"펌프" 는 워터 펌프에 연결됩니다.

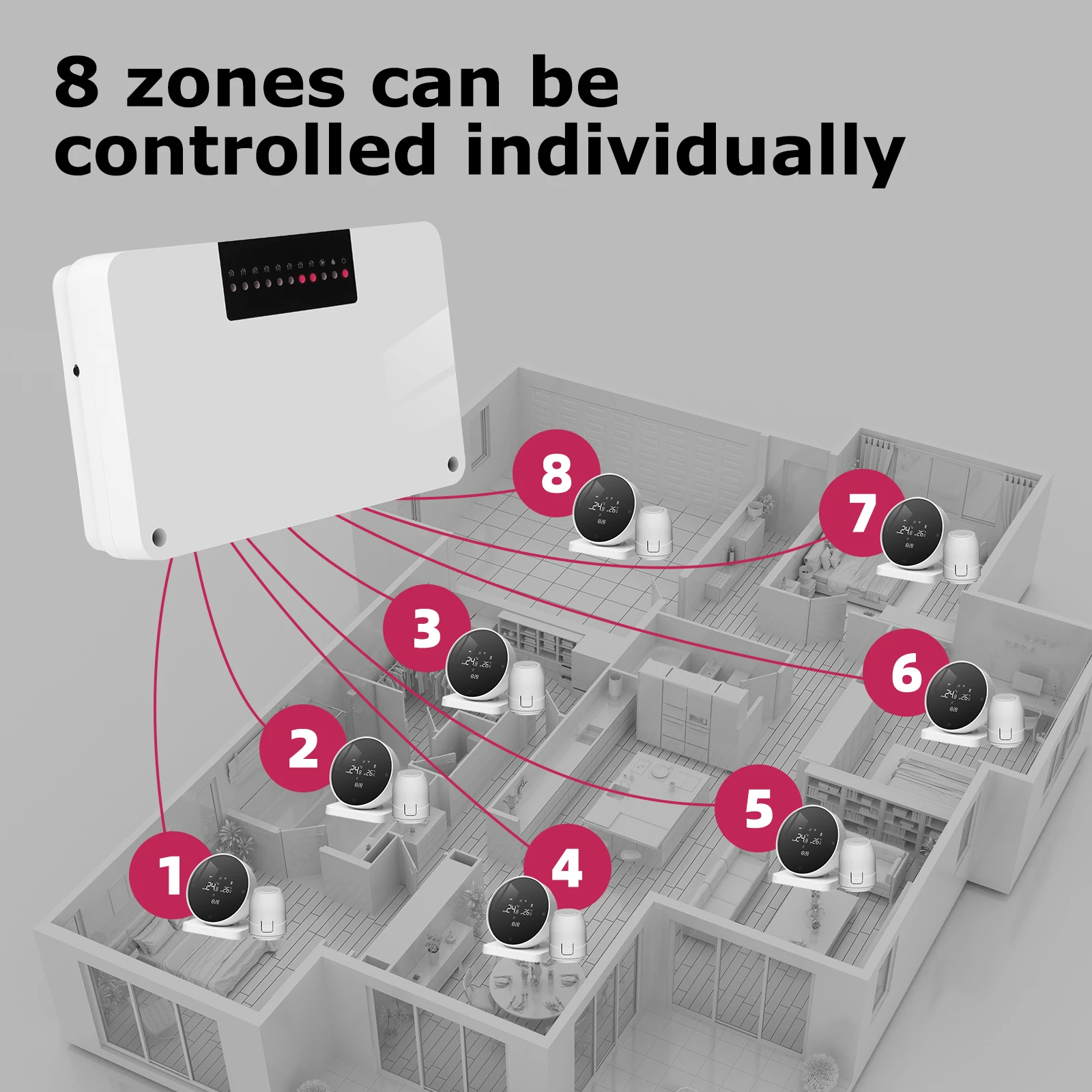

"ZONE 1-8" 은 정상적으로 닫힌 액추에이터에 연결됩니다.

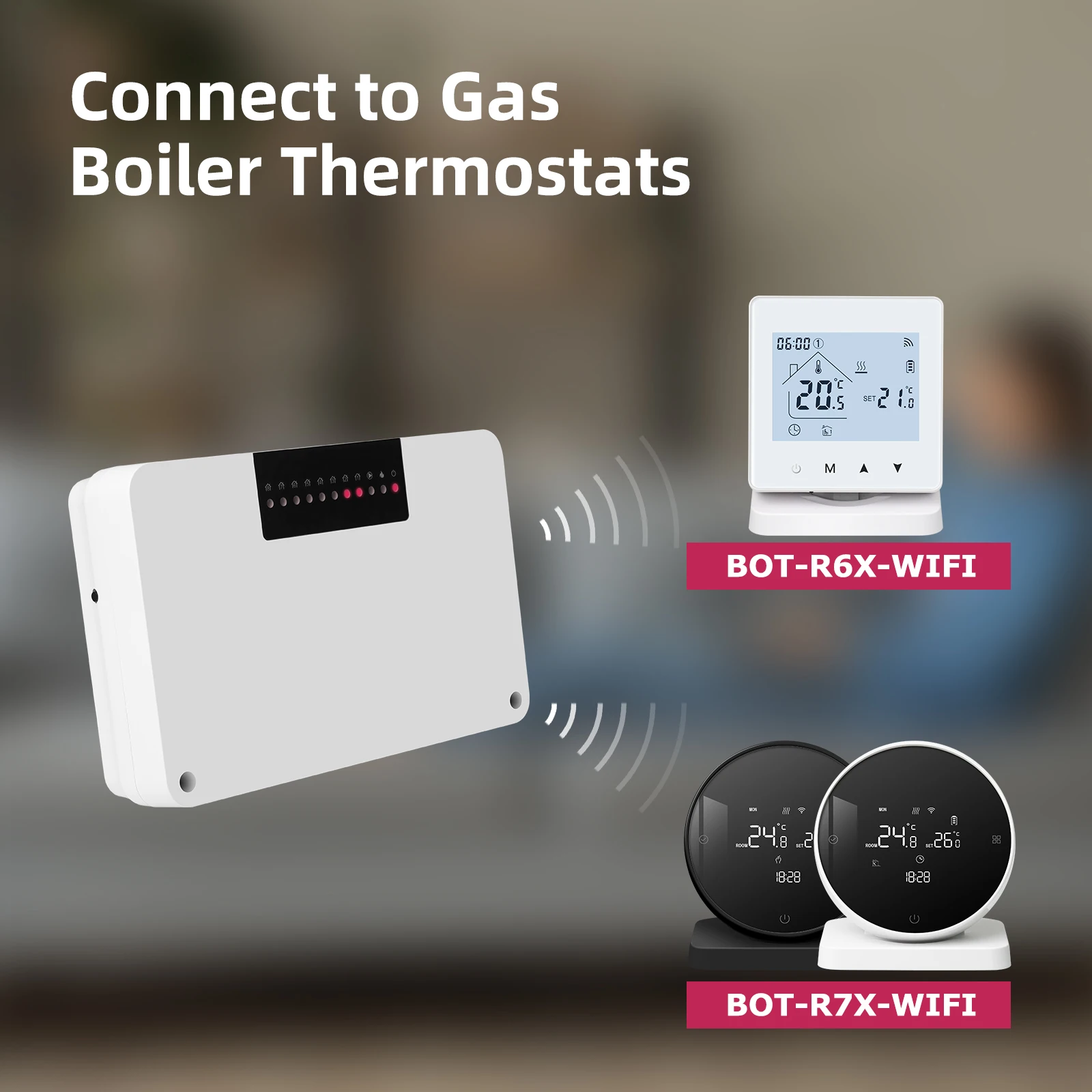

서모 스탯은 RF를 통해 CCT-28-X 각 구역에 연결됩니다.

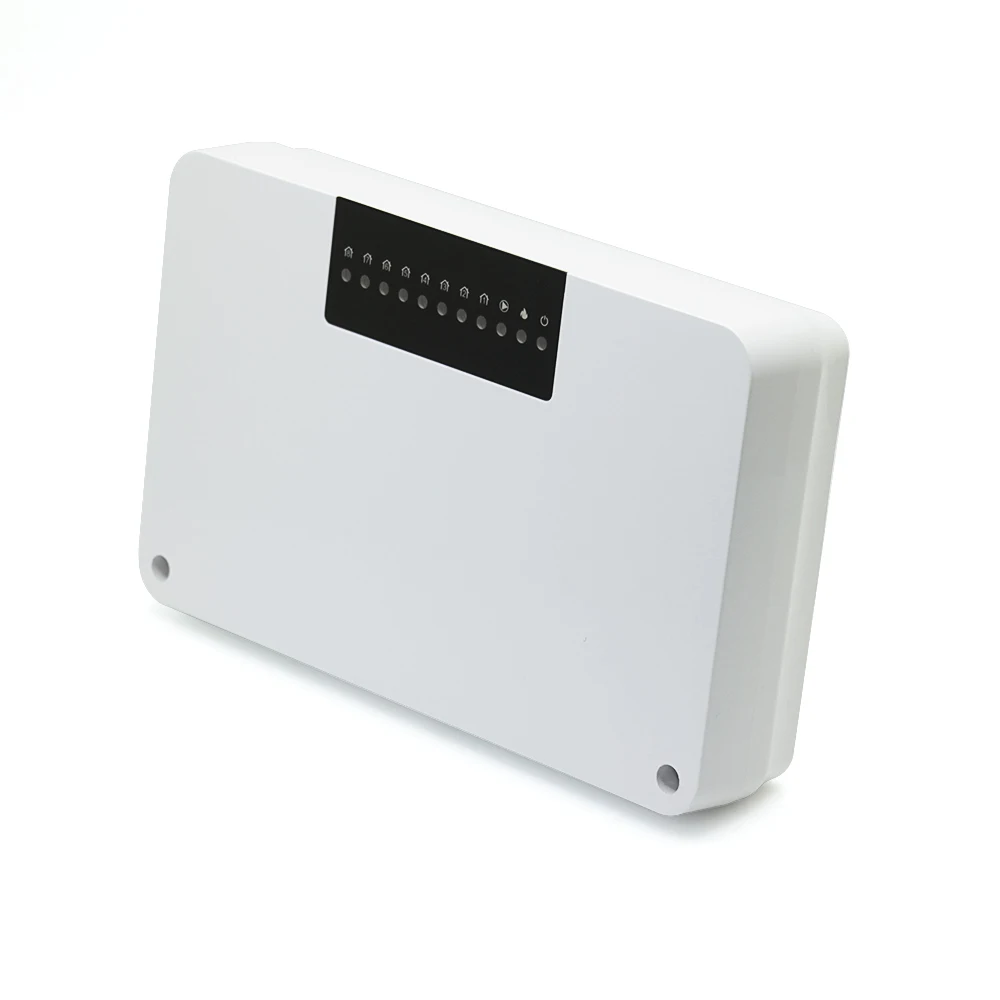

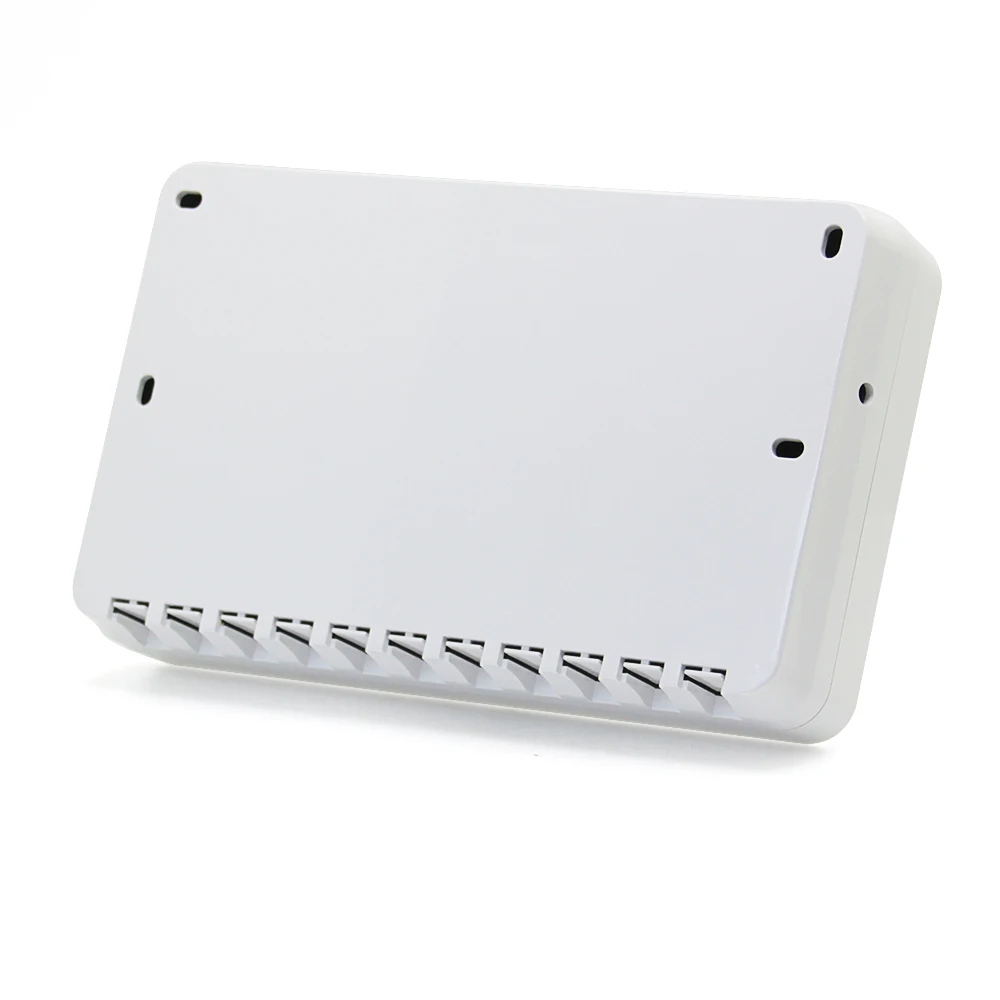

CCT-28-X 허브 제어

BOT-R6X-WIFI-NR

제품 매개변수

컨트롤러 전원 공급 장치: 3x1.5V AA 배터리 또는 USB Type C

수신기 전원 공급 장치: 110-220 V

연결 방법: 무선 주파수

제어 거리: 도어 30 미터 (BOT-R6X 만)

제어 대상: 보일러 ("건식 접촉" 을 통해),

온도 범위: 5-95 ℃

온도 정확도: +-0.5 ℃

센서: 내장 에어 센서

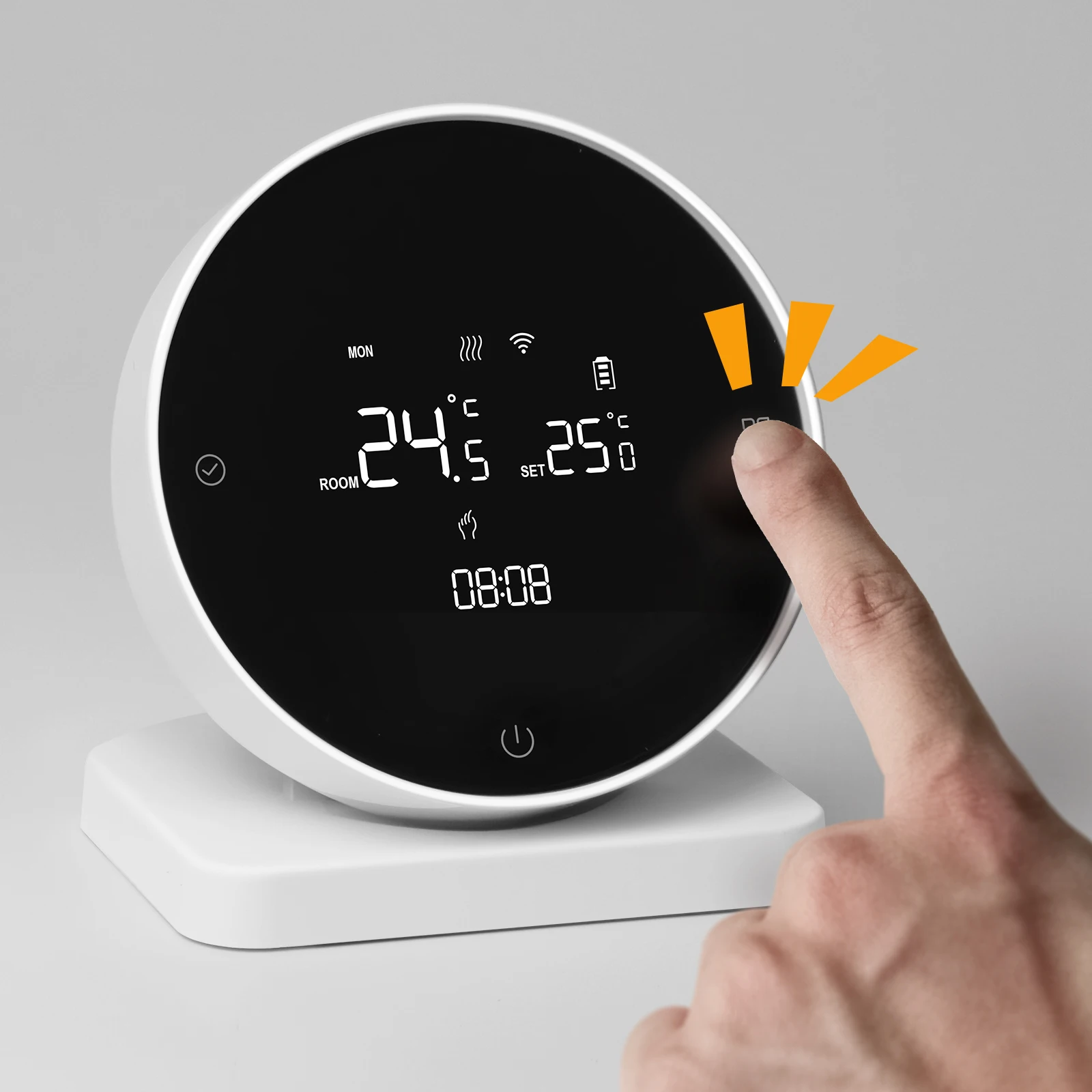

BOT-R7X-WIFI-NR

사양:

-컨트롤러 전원 공급 장치: 3 x AA 1.5V 또는 USB Type C 배터리

-수신기 전원 공급 장치: 110V - 220V

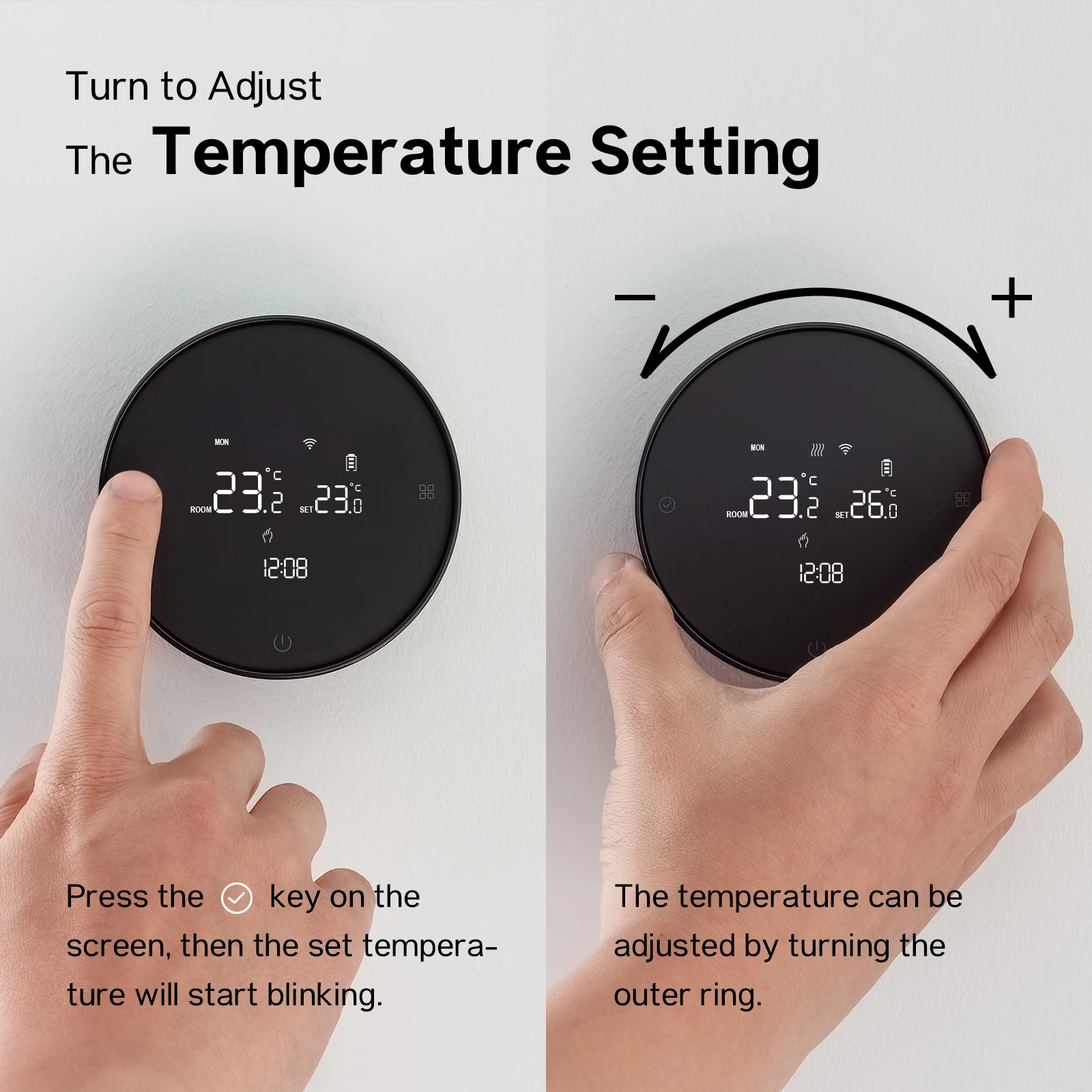

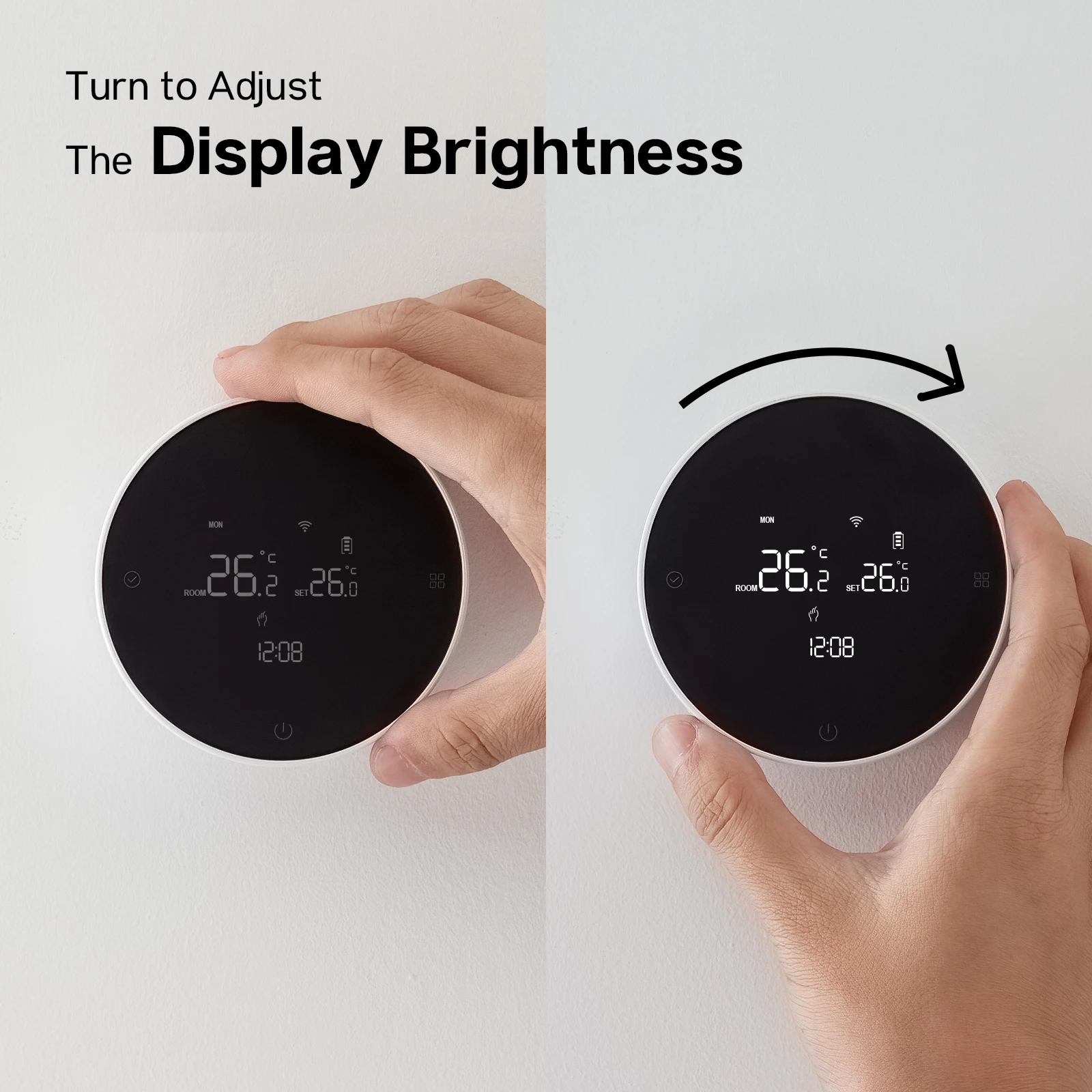

-작동 방법: 화면/터치 스크린 회전

-연결 방법: 433MHz RF

-제어 물체: 보일러 ("건식 접촉" 을 통해), 펌프, 액추에이터 또는 밸브

-설정 온도 범위: 5-95 °C

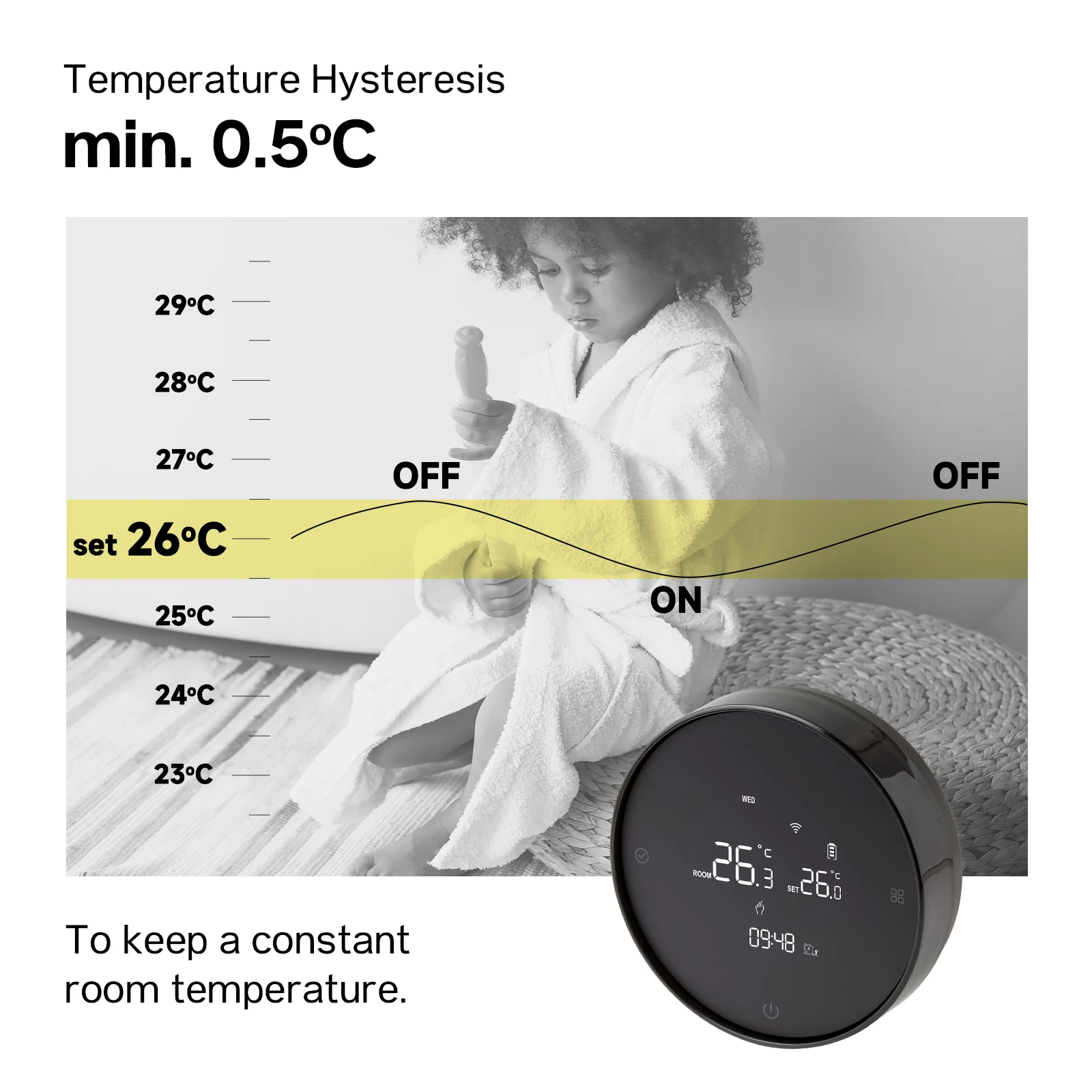

-온도 차이 켜기/끄기: +-0.5 °C

-일주일 동안 프로그래밍 가능: 5 + 2 / 6 + 1 / 7 일 모드 (평일 6 개, 주말 2 개)

-어린이 잠금: 예

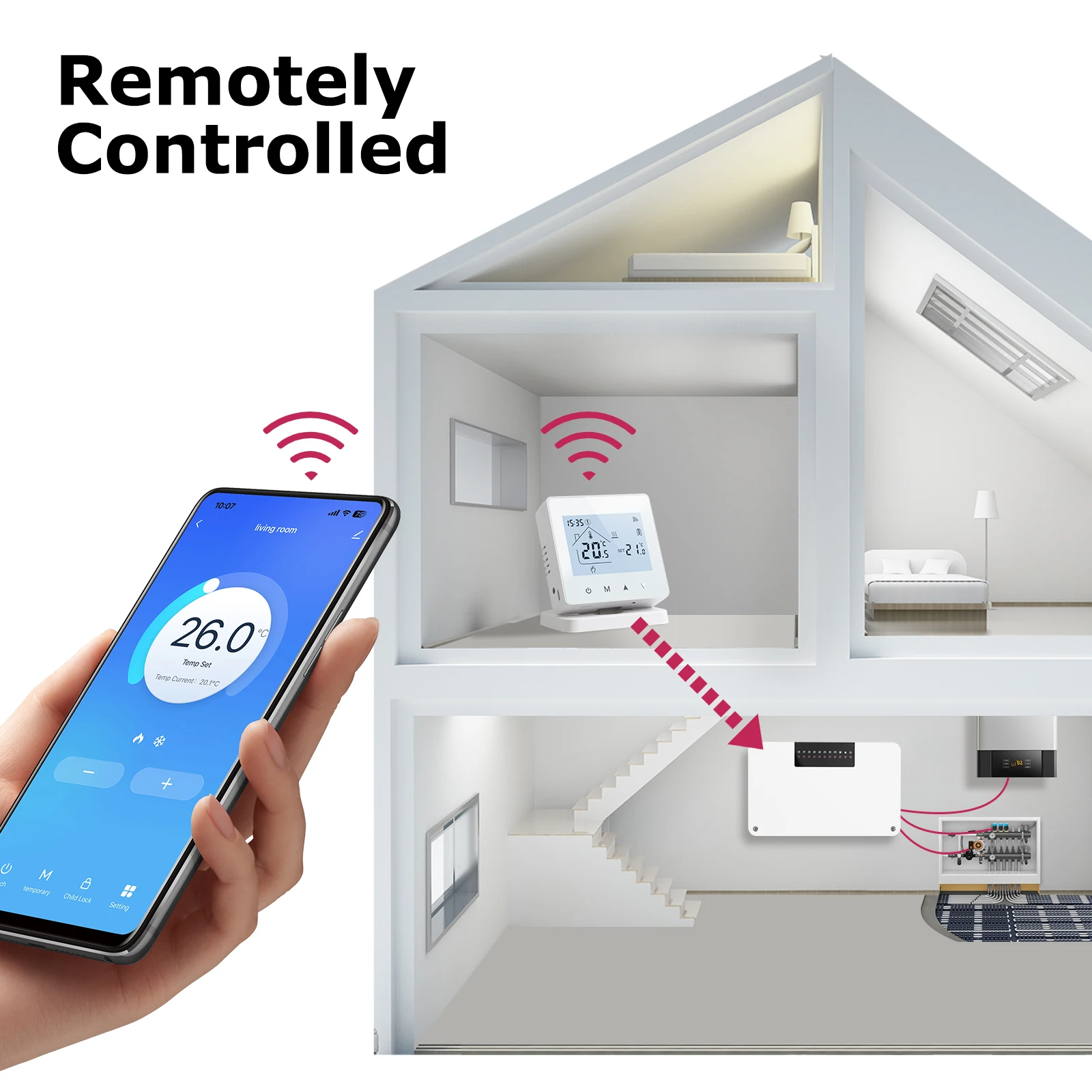

-APP (WIFI): 투야 스마트/스마트 라이프

-음성 제어 (WIFI):Yandex 앨리스, 암존 알렉사, 구글 어시스턴트

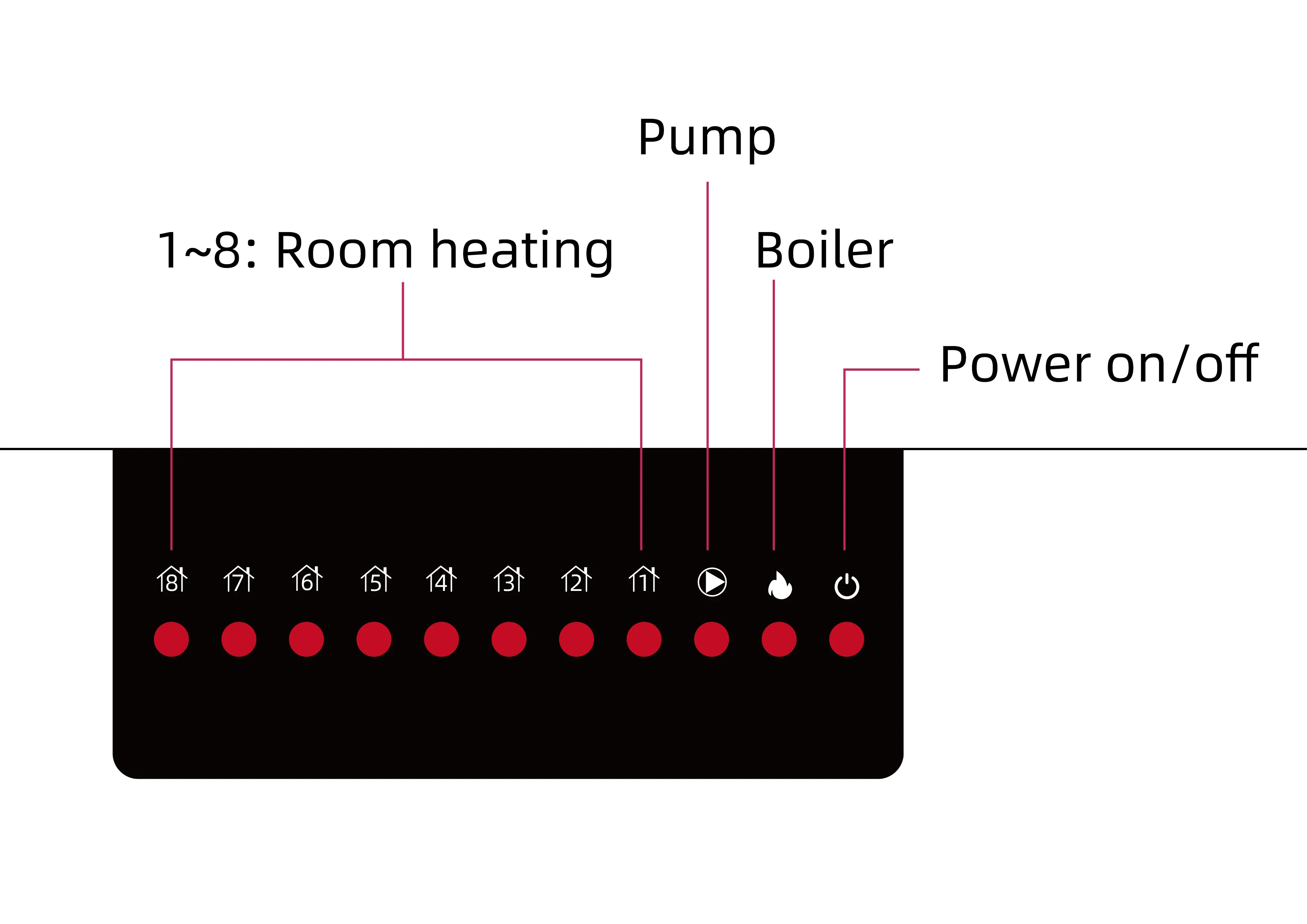

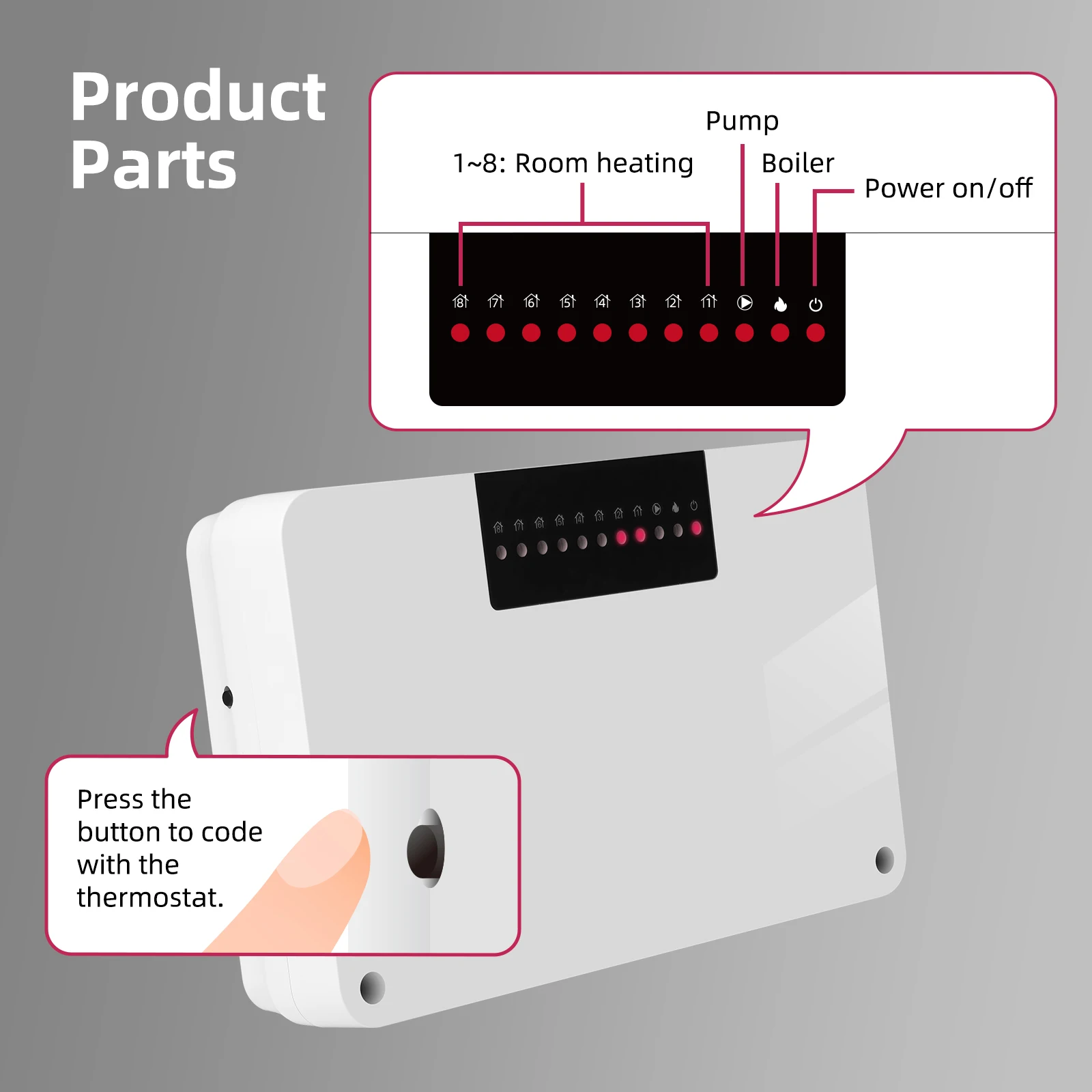

각 표시등의 의미:

LED11: 전원 표시등. 장치의 전원이 켜져도 LED11 은 계속 켜져 있습니다.
LED10: 보일러 출력 표시등. 보일러가 가열되면 표시등이 켜지고 보일러가 가열되지 않으면 꺼집니다.
LED 9: 워터 펌프 출력 등. 순환 펌프가 작동 중일 때 표시등이 켜지고 순환 펌프가 작동을 멈 추면 표시등이 꺼집니다.
LED1-LED8: 온도 컨트롤러 출력 표시등이 켜집니다. 온도 컨트롤러가 가열을 표시하면, LED 표시등이 켜집니다. 온도 조절기에 열이 표시되지 않으면 LED 표시등이 꺼집니다.
