태양열 난방 시스템 컨트롤러 SR658,19 응용 시스템 사용 가능 태양열 수영장 난방 시스템 컨트롤러

소개:

LED 대형 화면 디스플레이

온도 측정 정확도: 0.1C

19 시스템은 프로그래머가 될 수 있습니다.

기존/HE 펌프 모두 사용 가능

SD 카드로 펌웨어 업데이트 지원

응용 프로그램 용량

최대 수집가 수: 2

최대 저장 탱크 수: 2

최대 릴레이 수: 7

최대 센서 수: 8

최대 시각화 응용 시스템 수: 19

HE 펌프 용 신호 포트: PWM1,PWM2,PWM3

FRT:1 * 디지털 유량계 센서

VFS:1 * 그런포스 유량계 센서

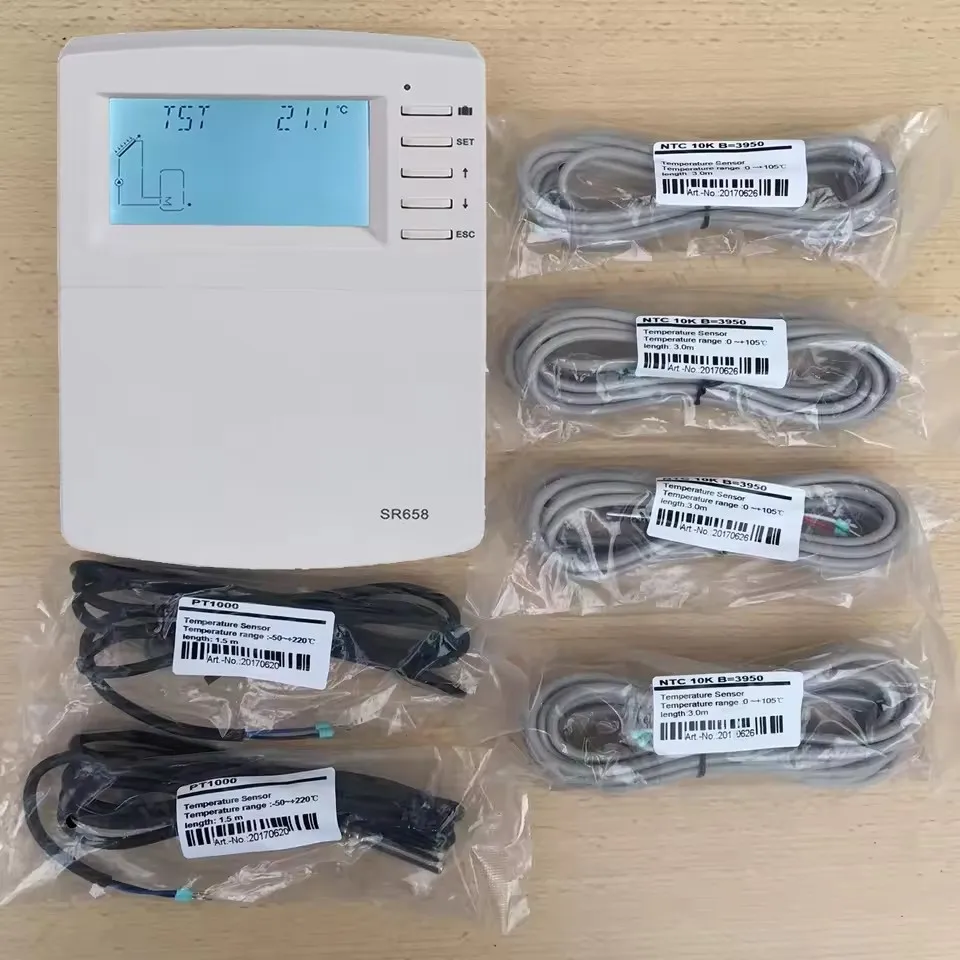

배달 목록

주요 기술 데이터:

컨트롤러 크기: 208mm x 158mm x 43mm

전원 공급 장치: AC100-240V,50-60Hz.

전력 소비: < 2.5W

정격 임펄스 전압: 2.5KV

데이터 인터페이스: TF (마이크로 SD)

주택: 플라스틱 ABS

보호 유형: IP41

보호 등급: 1

오염 정도: 2

장착: 벽 장착

디스플레이: 시스템-모니터링-디스플레이, 시스템 시각화, LED 디스플레이 및 배경 조명

작동: 전면 커버에 5 개의 푸시 버튼.

온도 측정의 정확도: ± 0.1oC

수집기 온도 측정 범위: -10oC ~ 220oC

탱크 온도 측정 범위: 0oC ~ 110oC

펌프의 적절한 동력: 6 펌프 연결 가능

HK (백업 가열) 의 적절한 전력: 1 pc는 1500 W를 의미합니다.

입력: 8 센서,

수집기 용 2 개 * Pt1000 센서 (≤ 500oC) (실리콘 케이블 ≤ 280oC),
6 개 * NTC10K, 탱크용 B3950 센서 (≤ 135oC), (PVC 케이블 ≤ 105oC),

출력: 순환 펌프 및 백업 가열을위한 7 개의 릴레이

3 * 전자 릴레이, 최대 전류 1A
3 * 반도체 릴레이, 최대 전류 1A
1 * 잠재력이없는 초저전압 릴레이 (켜기/끄기 신호)

3 * PWM 가변 주파수 출력 (전환 가능 0-10v)

주변 온도: -10oC ~ 50oC.

주요 기능:

날짜 --- 날짜 설정

조명 --- 디스플레이 밝기 조절 가능

시간 열-백업 가열

서클 --- 온수 순환

Sys-응용 프로그래머

로드 --- 설치 로딩 탱크 1

LOAD2 --- 설치 로딩 탱크 2

COL --- 수집가 1

COL2 --- 수집가 2

펌프 --- 펌프 제어 모드

LLOGI --- 탱크 로딩 논리

쿨 --- 냉각 기능

HEATX --- 탱크 사이의 열 에너지 전달.

RPH --- 예열 가열 리턴 기능

AUX --- 보조 기능

MAN --- 수동 모드

BLPR --- 차단 보호 기능

OTDIS --- 열 소독 기능

OPARR --- 병렬 릴레이 기능

OHQM --- 열 에너지 측정

GFDS --- 그런포스 센서 등록

UNIT---C-F 유닛 스위치

OSDS---SD 카드

REST --- 재설정

패스 --- 비밀번호 세트

펌웨어 업데이트

휴일 기능

화면 보호

문제 보호

문제 확인

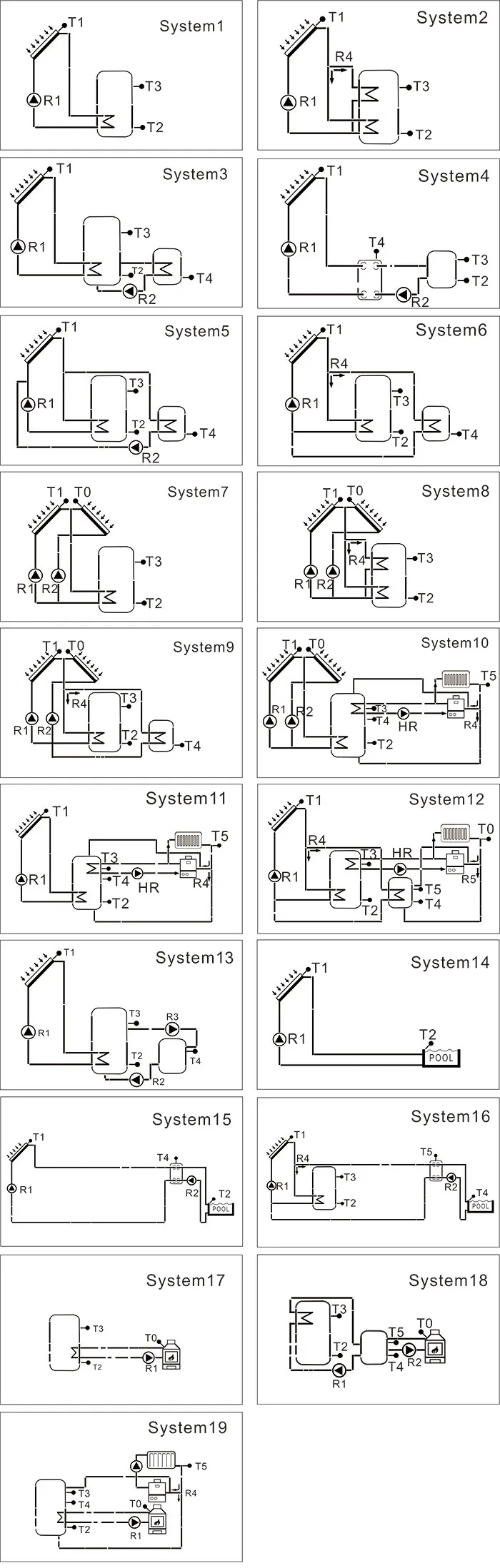

응용 시스템:
