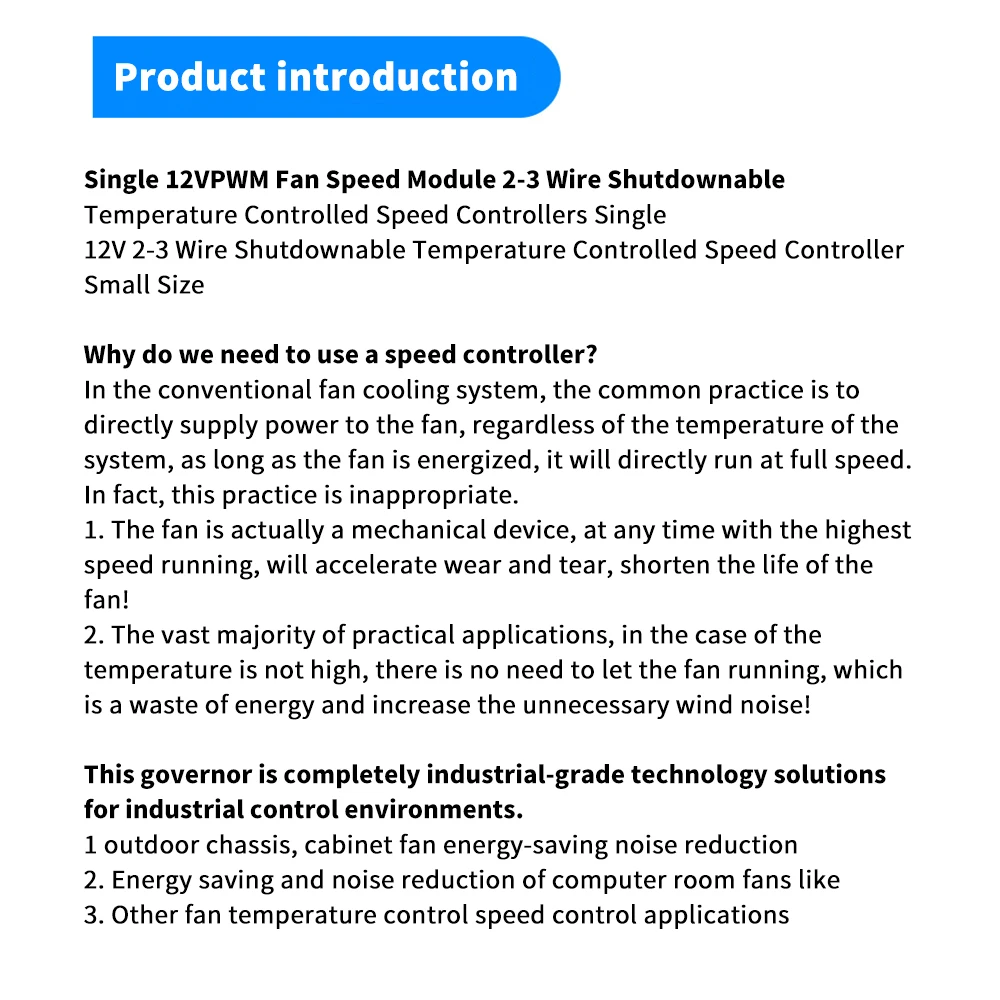

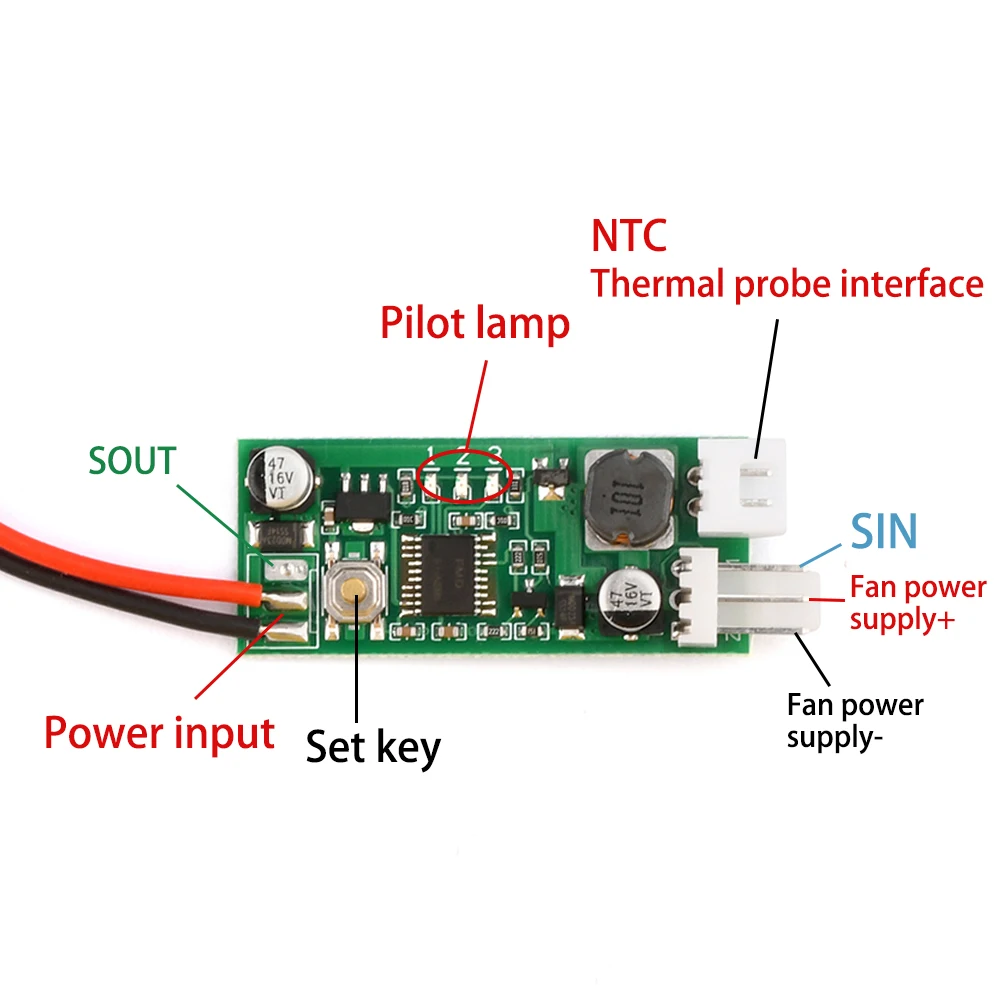

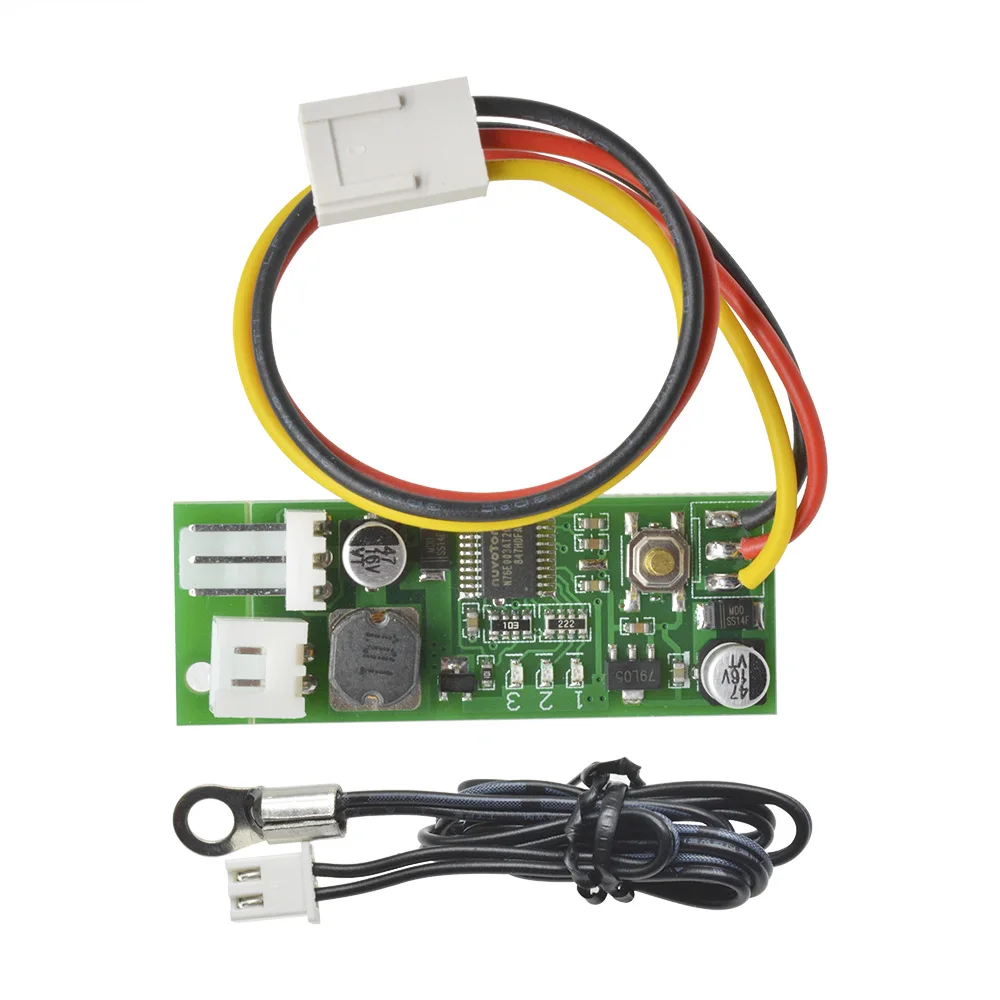

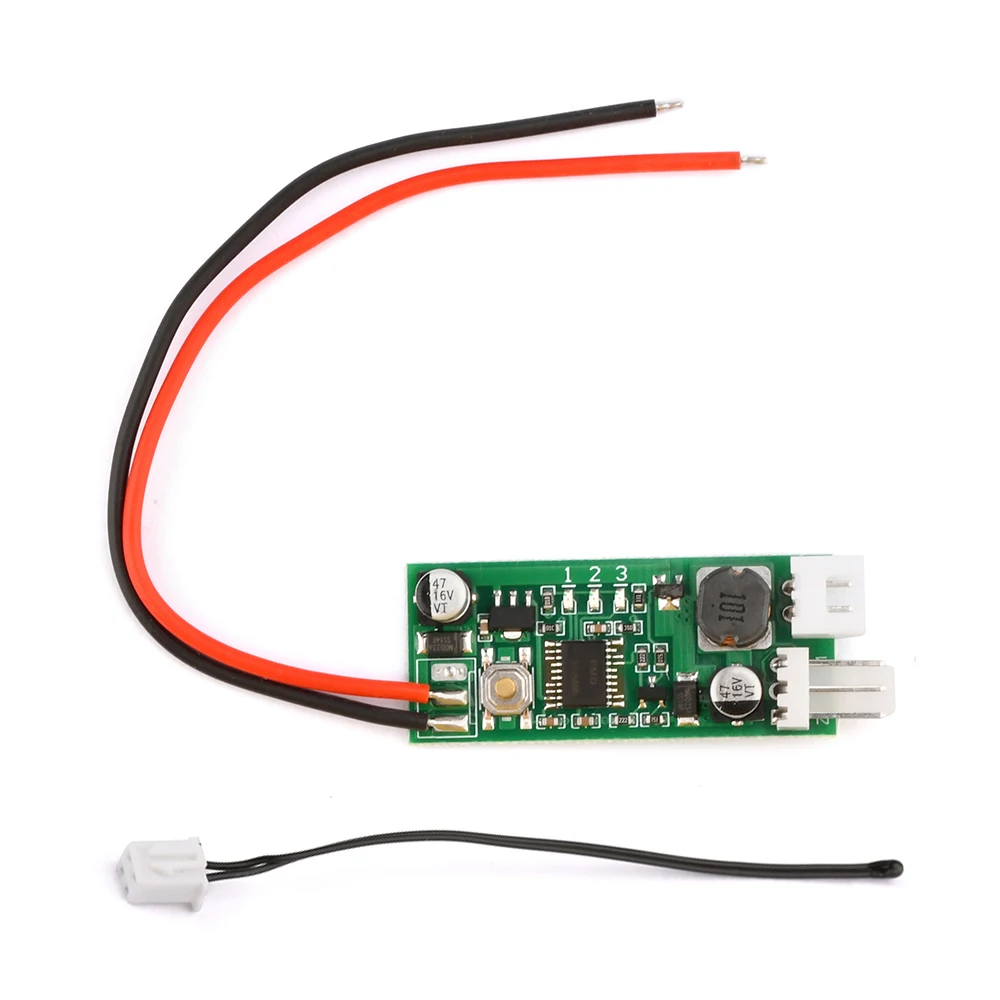

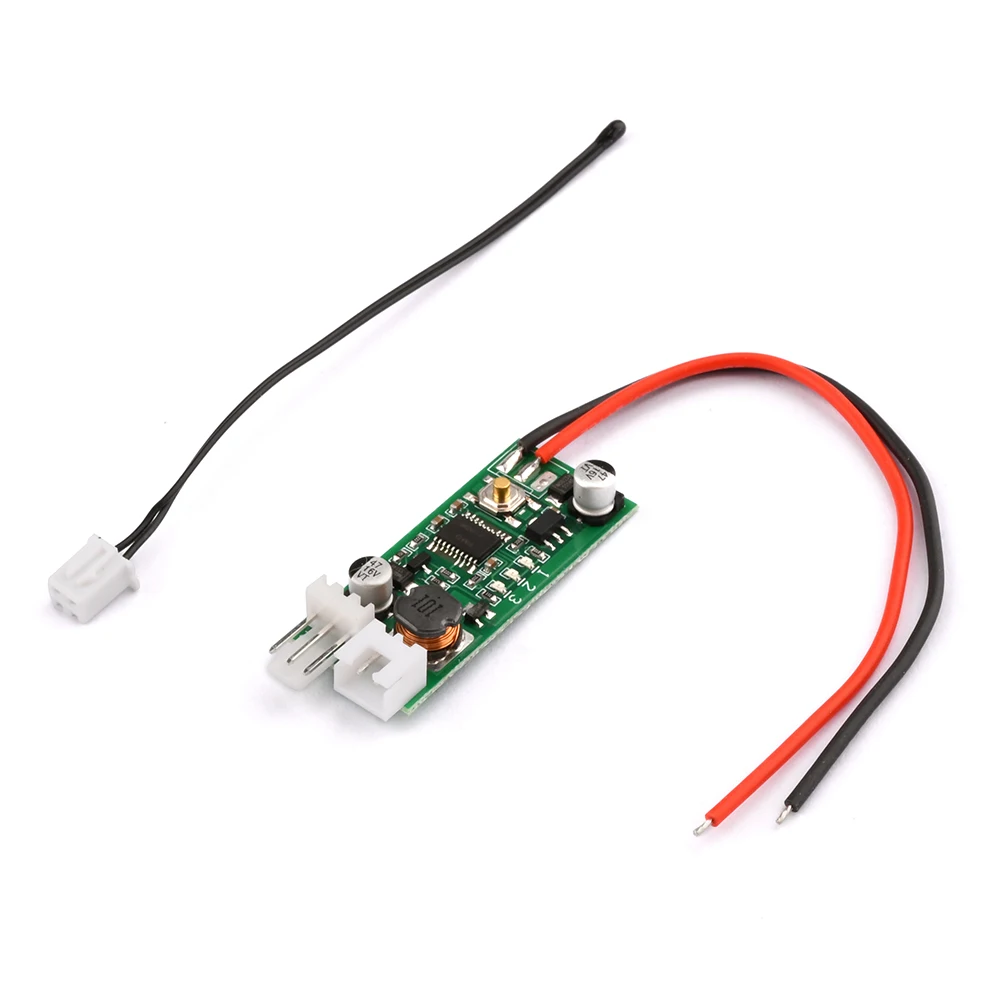

녹색 모듈 제품 매개 변수:
작동 전압: DC12V, 9-14V 범위에서 작동 가능
팬 인터페이스: 2510-3P 팔꿈치 (핀 간격 2.54mm)
팬 전류: 0.8A 이하
보호: 입력 역 연결 보호 (출력 과부하 보호 기능이 없으므로 출력이 단락되거나 과부하가 걸리지 않아야 함)
드라이브 출력 범위: 5% -100, 일부 팬은 낮은 출력이있을 때 회전하지 않을 수 있습니다. 팬이 사용 위치를 시작할 수 있습니다.
작동 온도: -20 ℃ ~ 60 ℃
온도 프로브 매개 변수: NTC 50K B = 3950
프로브 온도 저항: 작은 검은 머리 120 ℃, 110 ℃ 원형 프로브
보드 크기: 43mm * 18mm * 9mm (뻗은 인터페이스 제외), 팬 인터페이스 출력 8mm
공장 기본 설정 매개 변수: 저속 20%, 가속 온도 30 ℃, 가속 폭 5 ℃, 출력을 종료하지 않습니다. 잠시 후 열 프로브를 잡기 위해 손바닥으로 온도를 설정하면이 온도가 가속화되고 일반적으로 2 분 이내에 겨드랑이와 같은 프로브 클립이 최대 속도에 도달합니다.

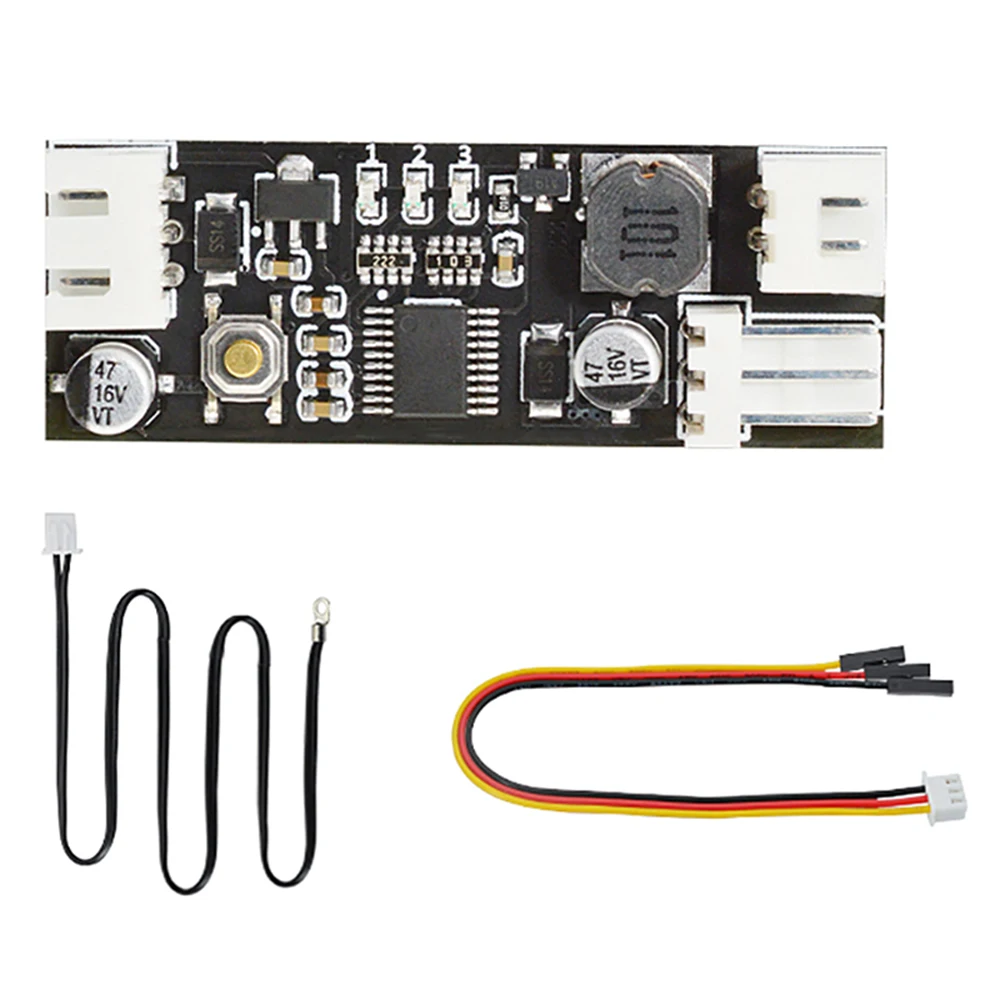

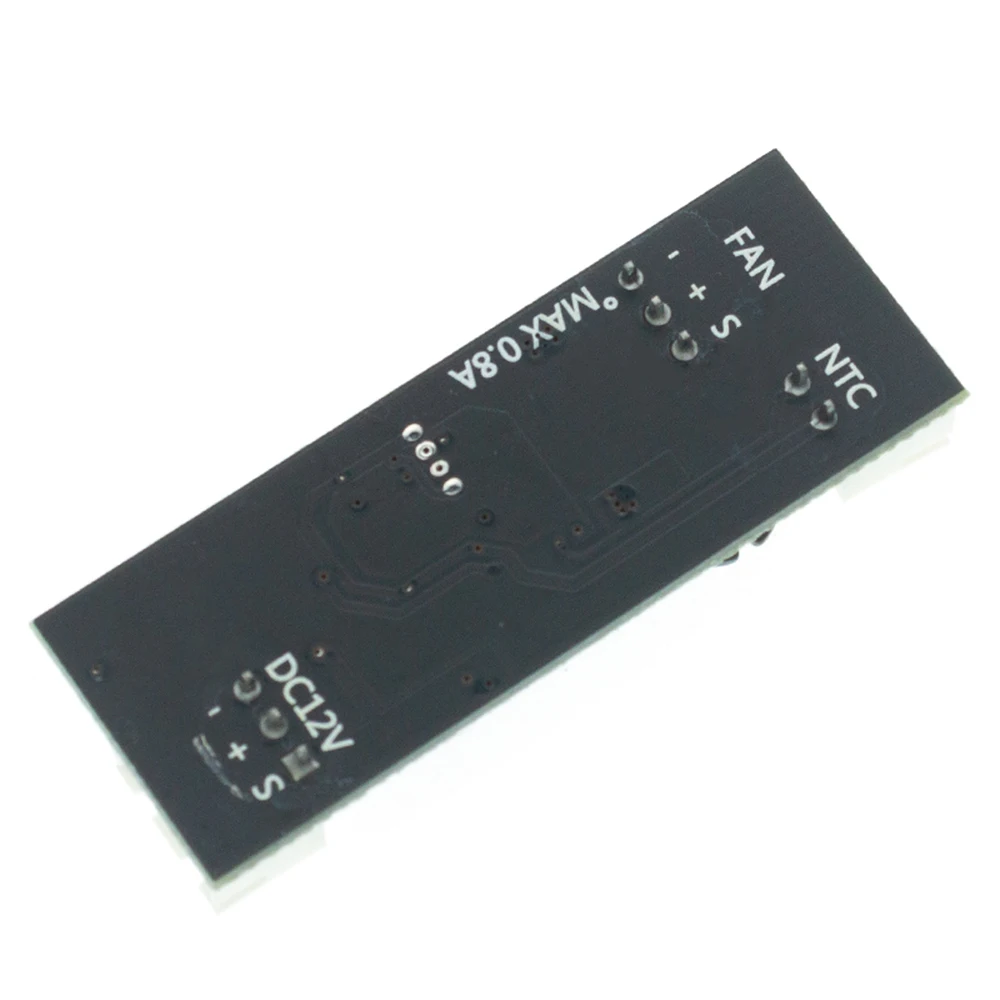

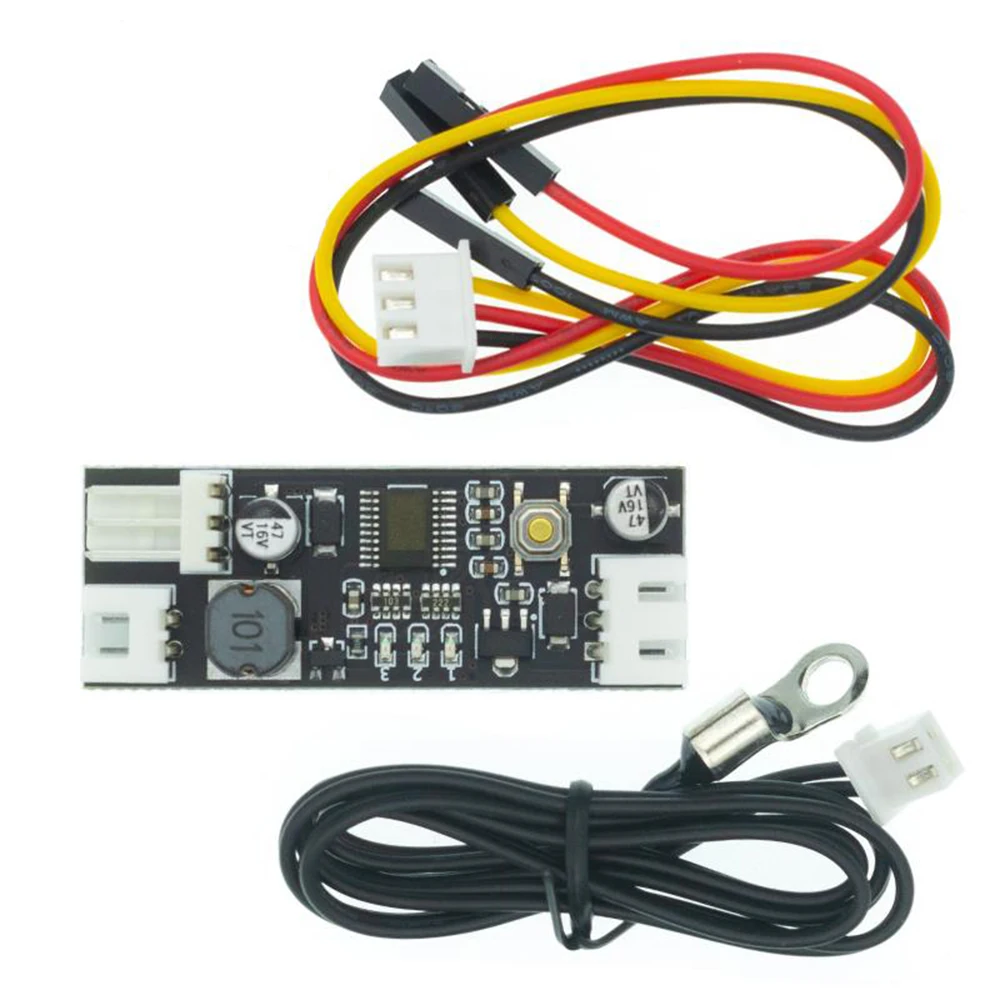

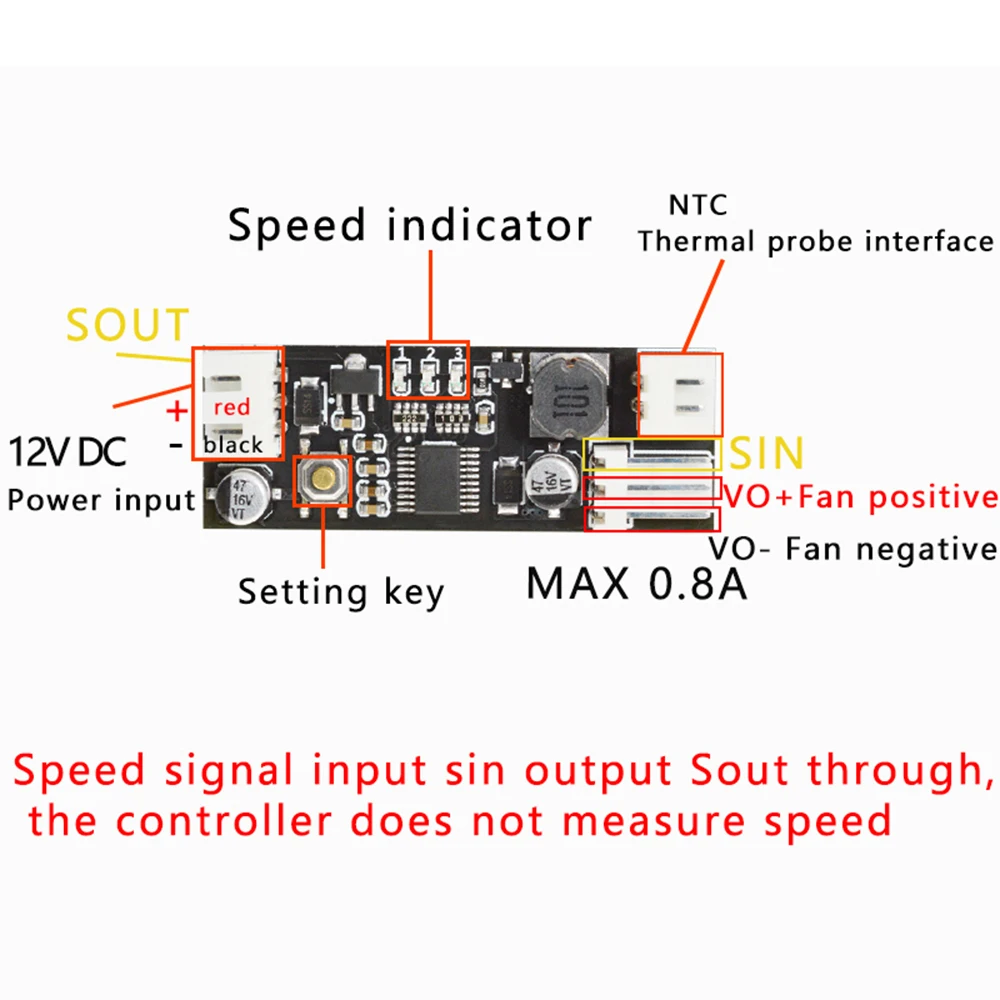

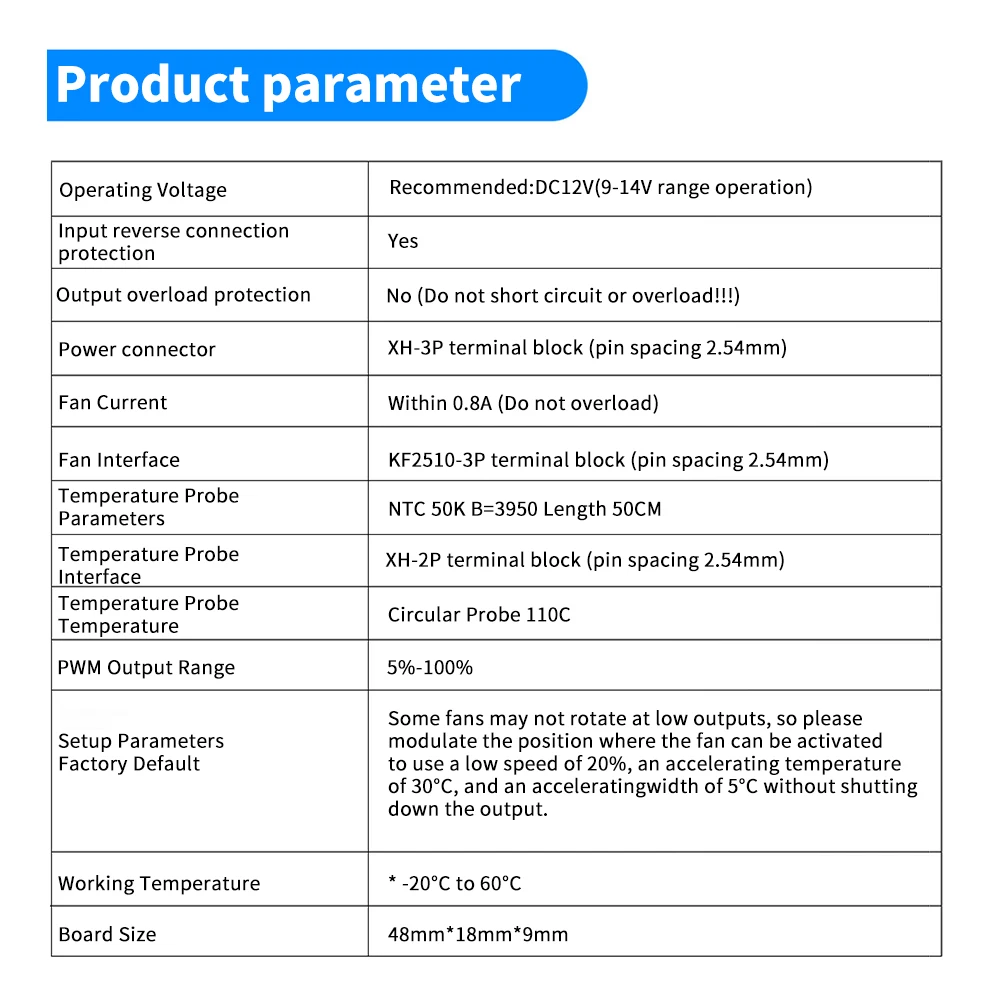

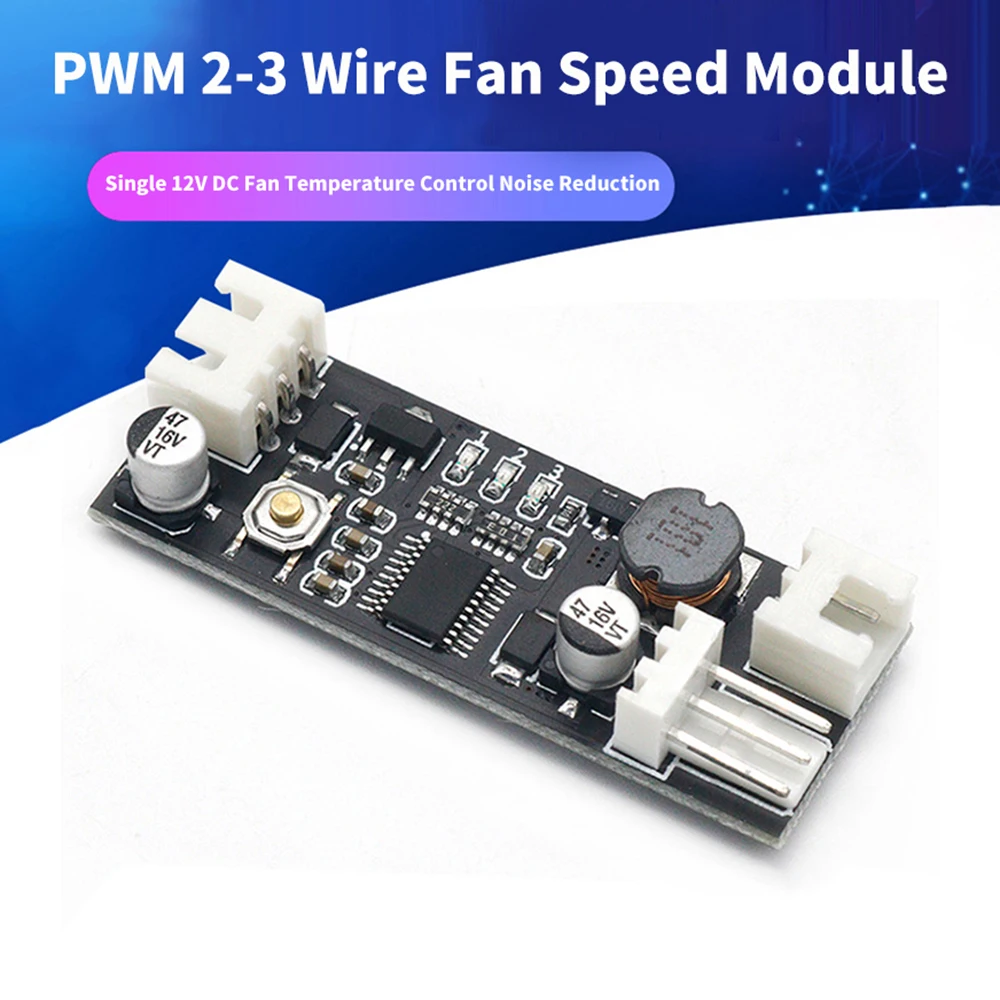

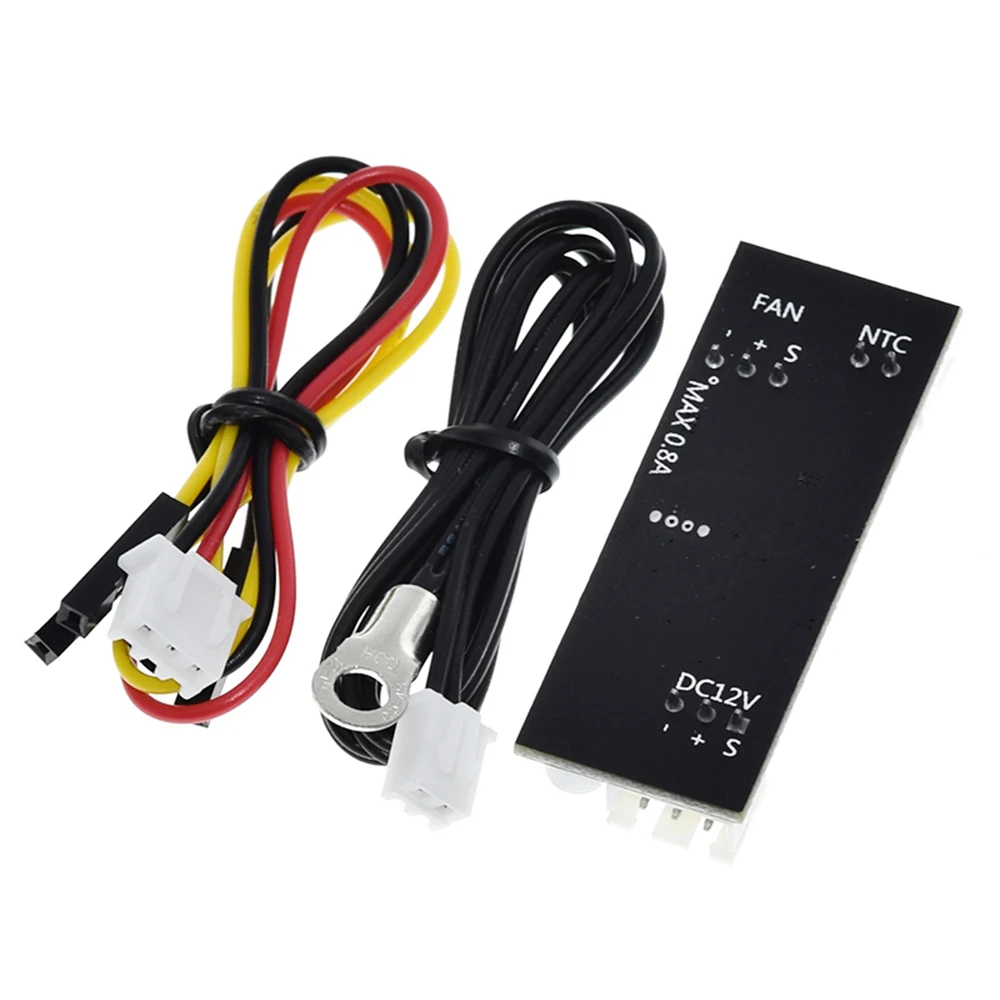

블랙 모듈 제품 매개 변수:
작동 전압: DC12V, 9-14V 범위에서 작동 가능
입력 역 연결 보호: 예
출력 과부하 보호: 아니요, 단락 또는 과부하하지 마십시오.

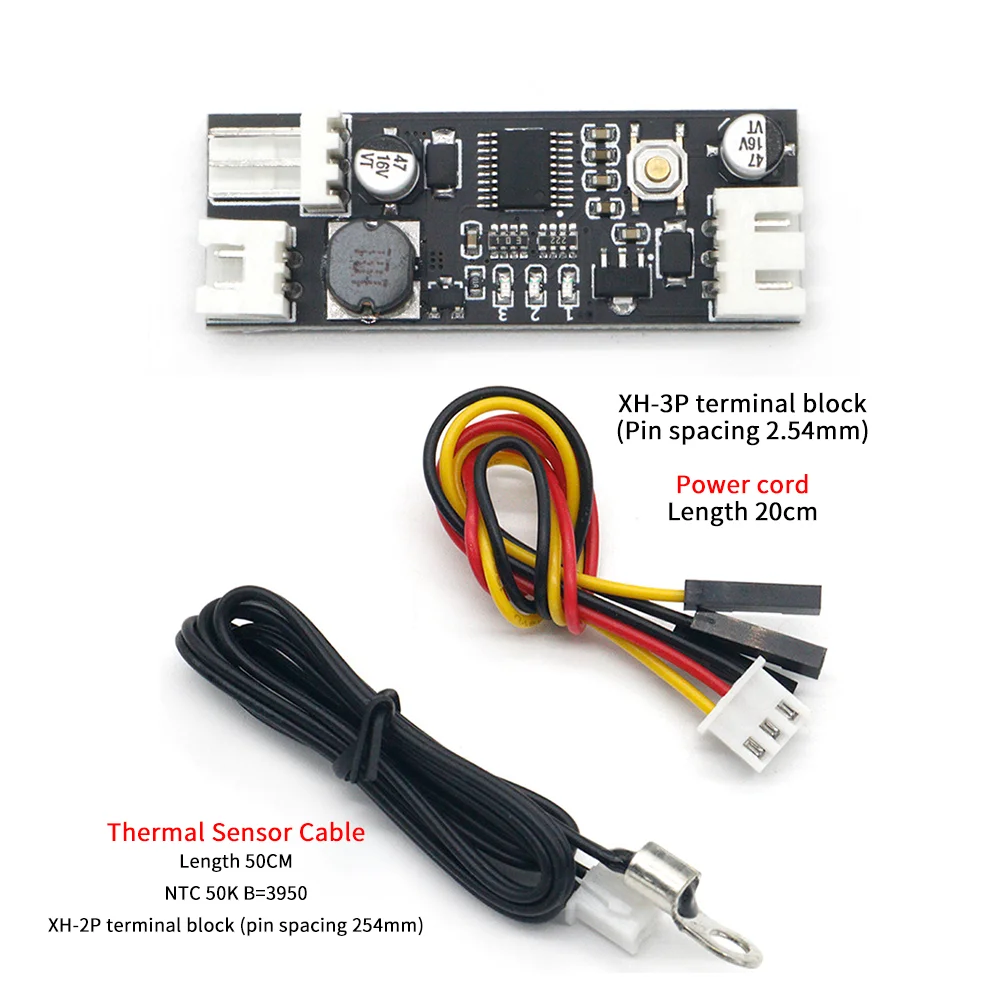

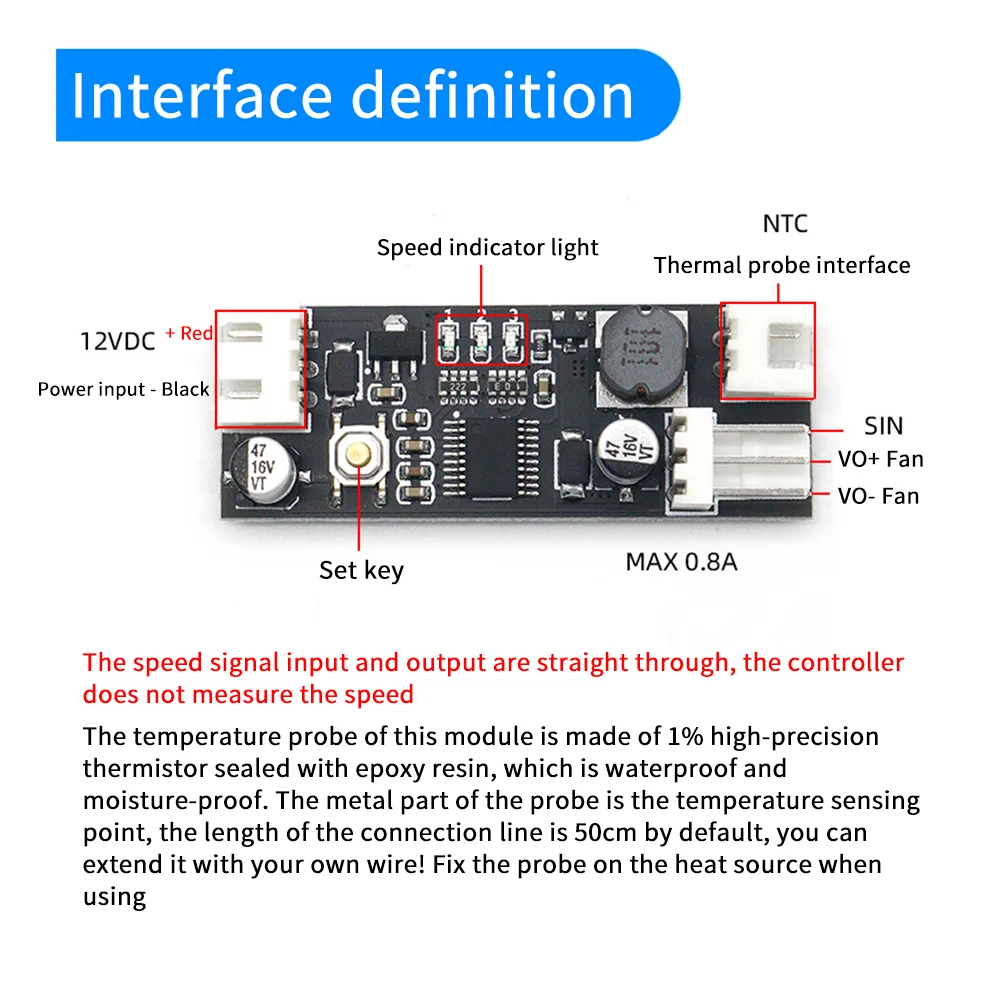

전원 커넥터: XH-3P 단자 블록 (핀 간격 2.54mm)
팬 전류: 0.8A 이하, 과부하가 걸리지 않음
팬 인터페이스: KF2510-3P 단자 블록, 핀 간격 2.54mm
온도 프로브 매개 변수: NTC 50K B = 3950 길이 50cm
온도 프로브 인터페이스: XH-2P 단자 블록, 핀 간격 2.54mm
프로브 온도 저항: 110 ℃
드라이버 출력 범위: 5% -100
비디오 자습서: http://v.youku.com/v_show/id_XNDkwMTYwNjk1Mg==.html

제품 분류 설명:

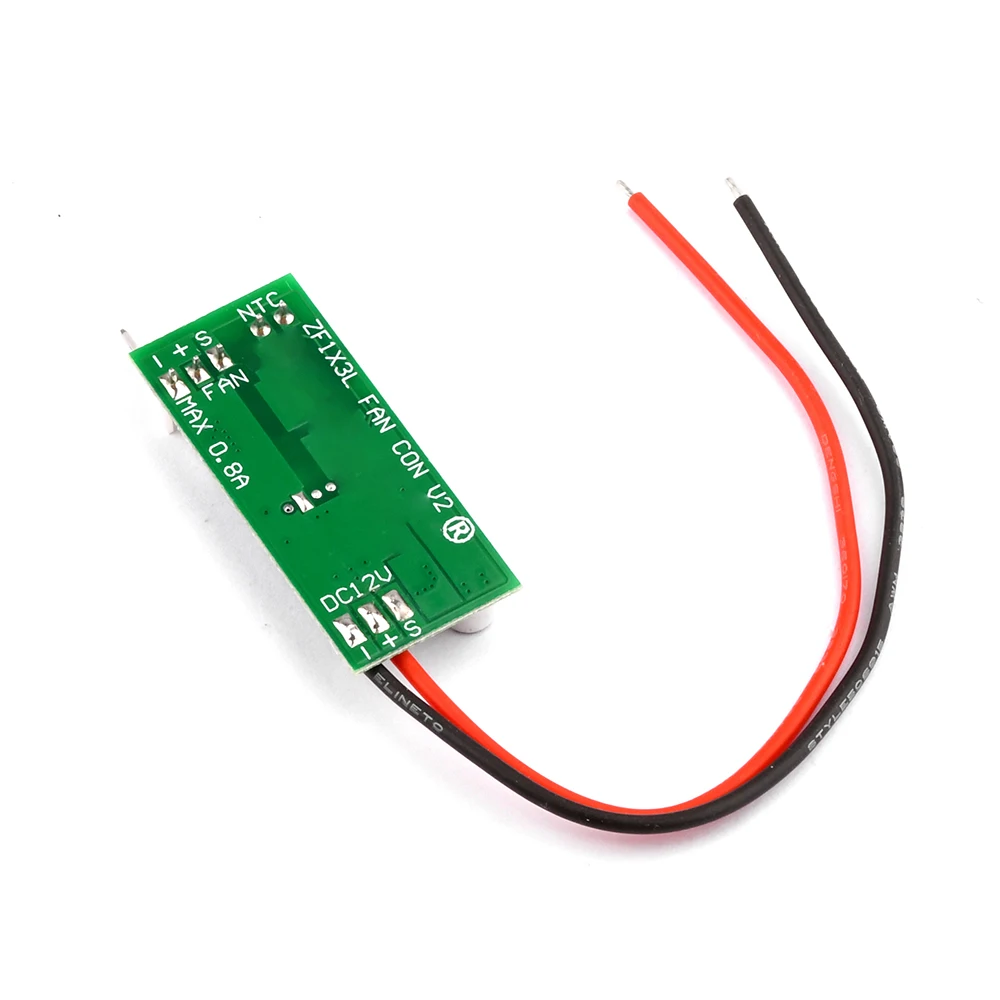

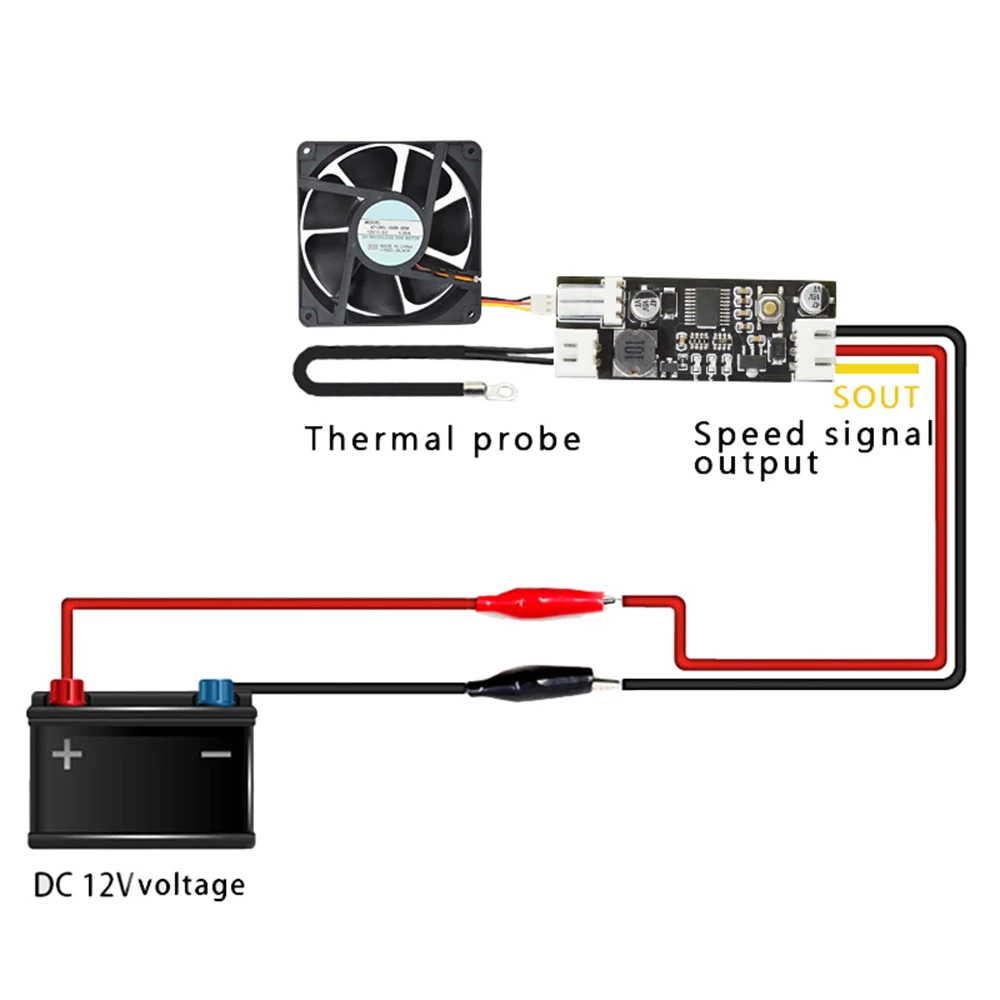

입력 라인: 빨간색과 검은 색 전원 코드는 일반적으로 12V 양극 및 음극 전원 코드 헤더 만 용접합니다. 3 선 커넥터는 특정 마더 보드 용 2510-3P 플러그와 함께 3 선 팬 포트 속도 감지, 대형 4P 인터페이스는 섀시 전원 공급 장치에서 전원을 끄기에 편리합니다.

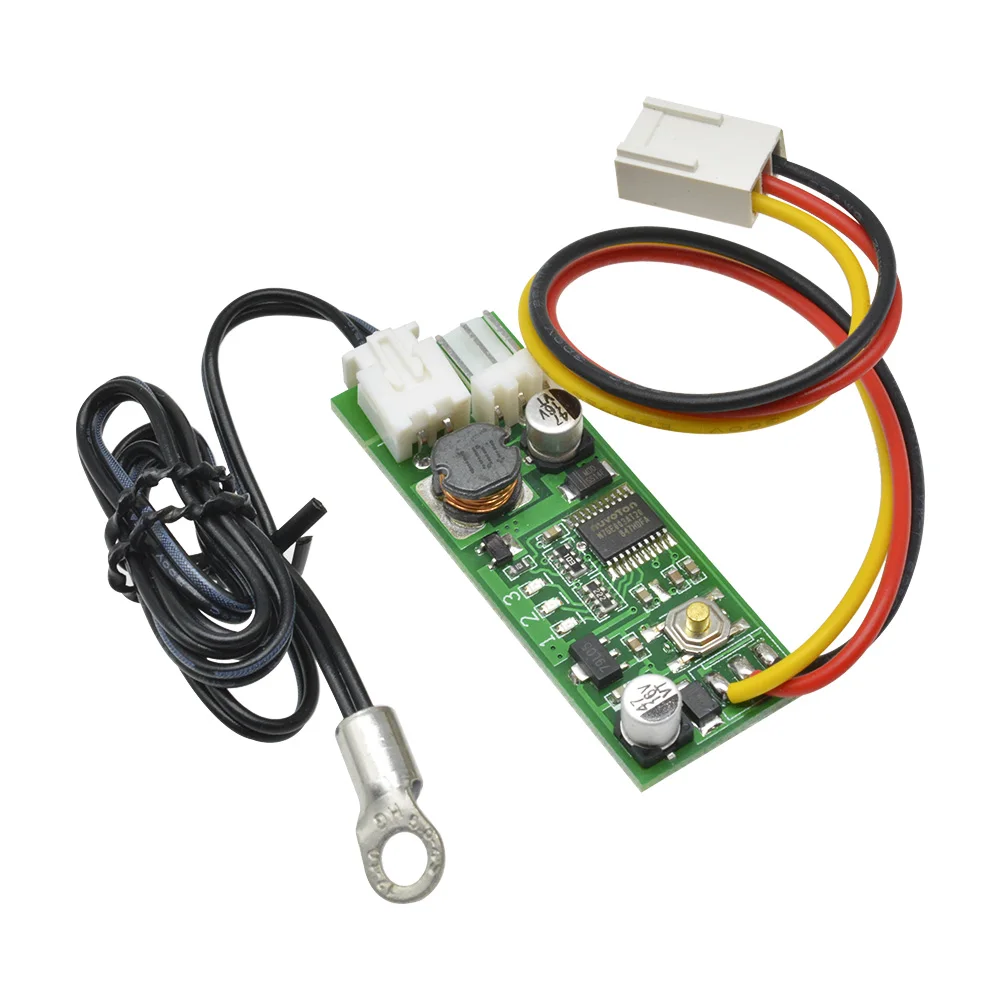

온도 프로브: 작은 검은 색 헤드 라인 짧은 헤드 작고 낮은 열 용량, 좁은 공간 및 공기 온도 테스트에 적합, 비교적 빠른 응답, 원형 프로브는 원형 직경 4.2 mm의 원형 금속 헤드에 캡슐화되어 라디에이터 또는 기타 열 발생 물체의 표면에 나사로 장착하기에 적합합니다.

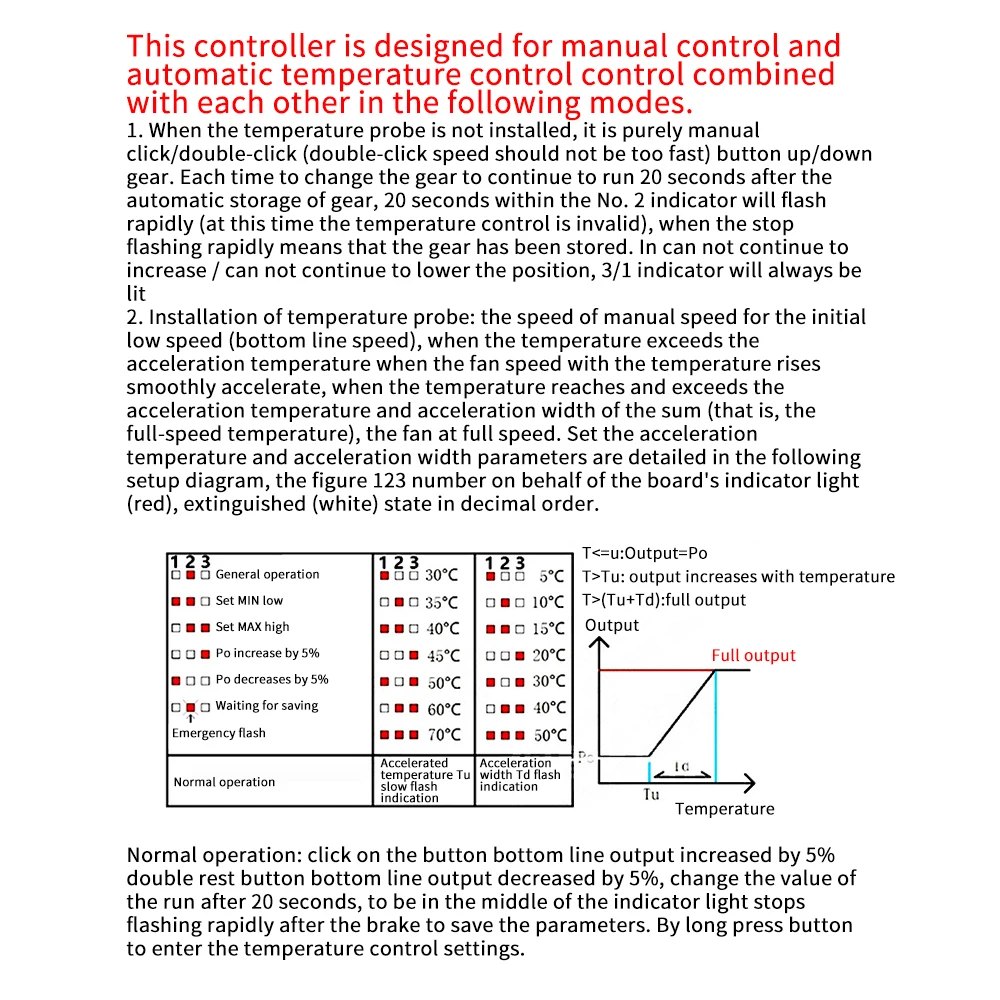

컨트롤러는 수동 제어 및 자동 온도 제어가 서로 결합되도록 설계되었습니다.
1. 온도 프로브가 설치되지 않은 경우 순전히 수동: 기어를 올리거나 내리려면 클릭/더블 클릭 (너무 빨리 두 번 클릭하지 마십시오) 버튼을 클릭하십시오. 기어를 자동 저장 한 후 20 초 동안 계속 작동하도록 기어를 변경할 때마다 20 초 이내에 No. 2 표시등이 빠르게 깜박입니다 (이 때 온도 제어가 유효하지 않음). 빠르게 깜박임을 멈 추면 기어가 저장되었음을 의미합니다. 계속 증가 할 수 없거나 계속 감소 할 수없는 위치에있을 때 번호 3 / 1 표시등이 항상 켜져 있습니다.

2. 온도 프로브를 설치 한 후 온도가 가속 온도를 초과 할 때 초기 저속 (하단 라인 속도) 에 대한 수동 속도, 온도가 상승한 팬 속도는 온도가 가속 온도와 합계의 가속 폭 (즉, 최고 속도 온도), 최고 속도의 팬.

정상 작동: 단일 클릭 버튼 하단 라인 출력 5% 증가, 더블 클릭 버튼 하단 라인 출력 5% 감소, 20 초 후 실행 값 변경, 표시등의 중간에 있으면 깜박임이 자동으로 매개 변수를 저장합니다. 키를 길게 눌러 온도 조절 설정을 입력하십시오.

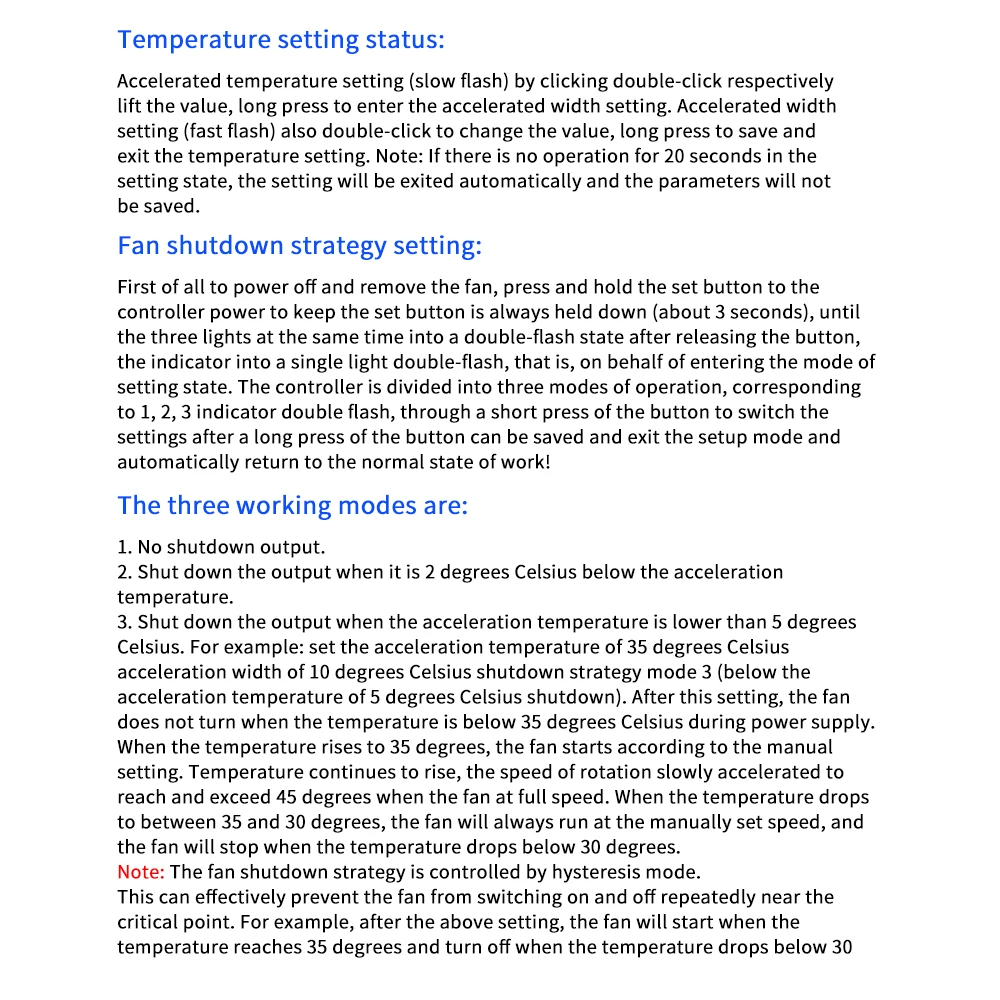

온도 제어 설정 상태: 한 번 클릭하여 가속 온도 설정 (느린 플래시) 을 두 번 클릭하여 설정 값을 각각 들어 올리고 가속 너비 설정을 길게 누릅니다.
가속 너비 설정 (빠른 플래시) 도 두 번 클릭하여 값을 변경하고 길게 눌러 온도 설정을 저장하고 종료합니다.
참고: 설정 상태에서 20 초 동안 조작이 없으면 매개 변수를 저장하지 않고 설정이 자동으로 종료됩니다.

팬 종료 전략 설정:
우선, 팬의 전원을 끄고 제거하고 설정 버튼을 길게 눌러 컨트롤러에 전원을 공급하고 설정 버튼을 항상 누른 상태로 유지하십시오 (약 3 초). 세 개의 표시등이 동시에 이중 깜박임 상태가 될 때까지 버튼을 놓으면 표시등이 단일 조명 이중 깜박임이됩니다. 즉, 모드 설정 상태로 들어가는 대신. 컨트롤러는 1, 2, 3 등 이중 플래시에 해당하는 세 가지 작동 모드로 나뉘며, 버튼을 짧게 눌러 전환, 설정 모드를 저장하고 종료하려면 버튼을 길게 누르고 자동으로 정상 작동 상태로 돌아갑니다. 세 가지 작업 모드는 다음과 같습니다.
1. 종료 출력이 없습니다.
2. 섭씨 2 도의 가속 온도 아래 셧다운 출력.
3. 가속 온도의 섭씨 5 도보다 낮 으면 출력을 종료하십시오.

예 그림:
가속 온도 섭씨 35 도, 가속 폭 섭씨 10 도, 종료 전략 모드 3 (가속 온도 섭씨 5 도 이하) 을 설정하십시오. 이 설정 후에는 전원 공급 중에 온도가 섭씨 35 도보다 낮 으면 팬이 켜지지 않습니다. 온도가 35 도까지 상승하면 수동 설정에 따라 팬이 시동됩니다. 온도가 계속 상승함에 따라 속도가 부드럽게 가속되고 팬이 45 도에 도달하면 최고 속도가됩니다. 온도가 35 도에서 30 도 사이로 떨어지면 팬은 항상 수동으로 설정된 속도로 작동하고 30 도 이하로 멈 춥니 다.


참고:
팬 종료 전략은 히스테리 시스 모드에서 제어되므로 팬이 임계점 근처에서 반복적으로 켜지거나 꺼지는 것을 효과적으로 방지 할 수 있습니다. 예를 들어, 위의 설정 후 온도가 35 도에 도달하면 팬이 시작되고 온도가 30 도 이하로 떨어지면 팬이 꺼집니다.

사용 팁:
대부분의 팬은 작동 할 수 있지만 저출력에서 시작할 수는 없으므로 온도 제어를위한 최소 속도를 설정할 때는 먼저 최저로 설정하고 손으로 팬을 중지해야합니다. 그런 다음 단계별로 팬이 기어에서 정상적으로 시작될 때까지 출력을 조정하십시오. 실제 설정 후보다 낮게 이동하지 마십시오. 그렇지 않으면 팬이 저속으로 시작되지 않을 수 있습니다.
