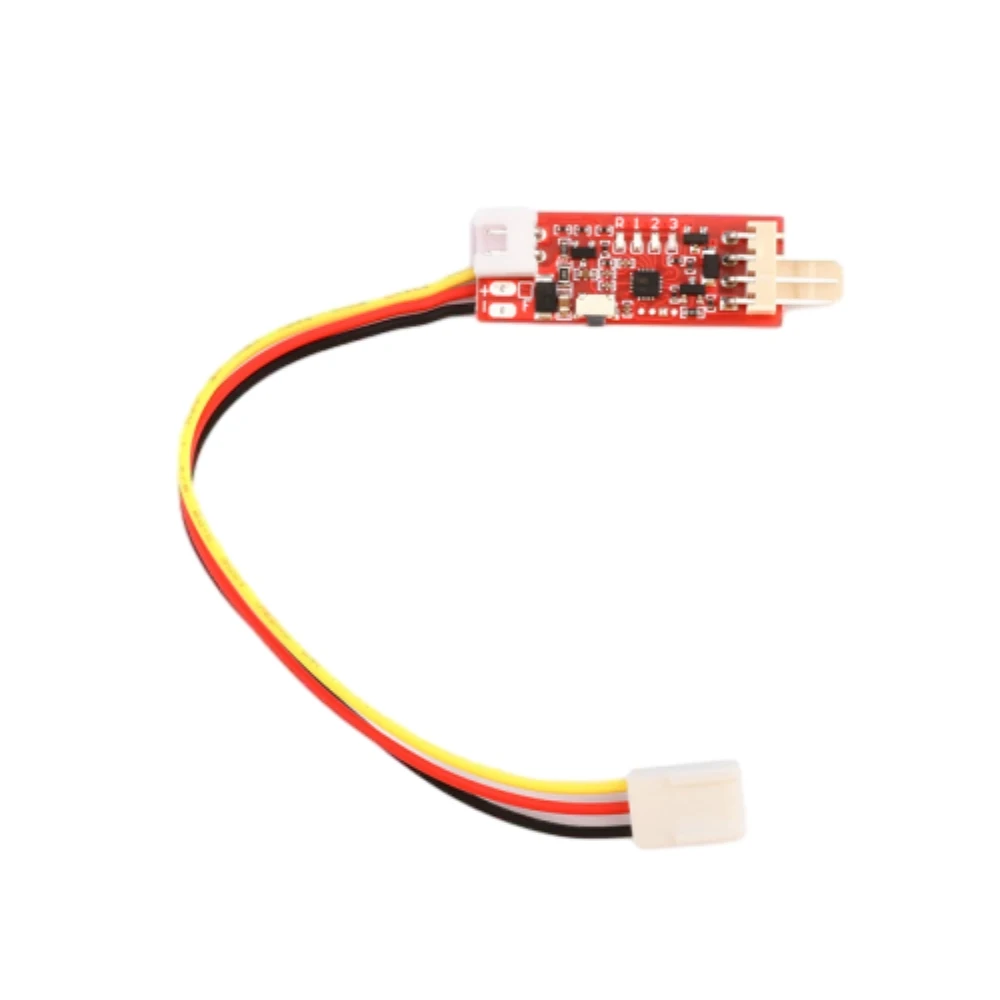

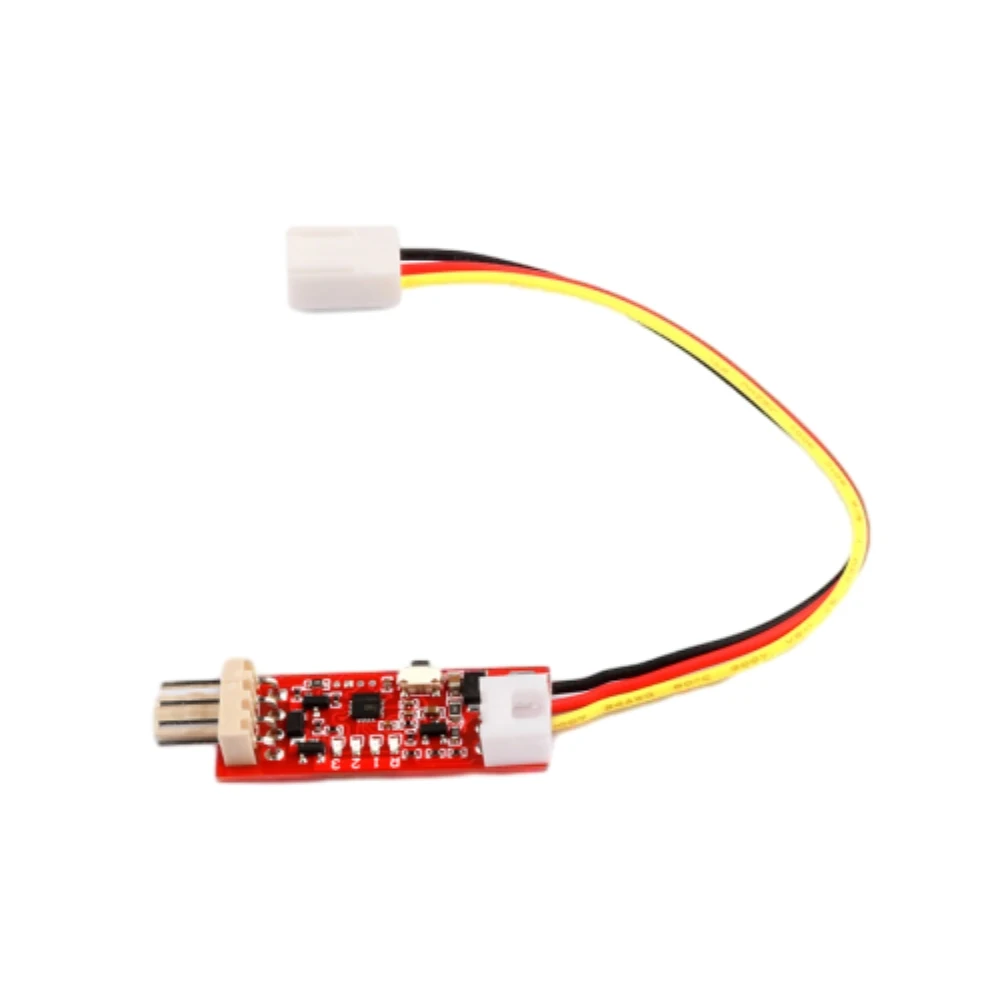

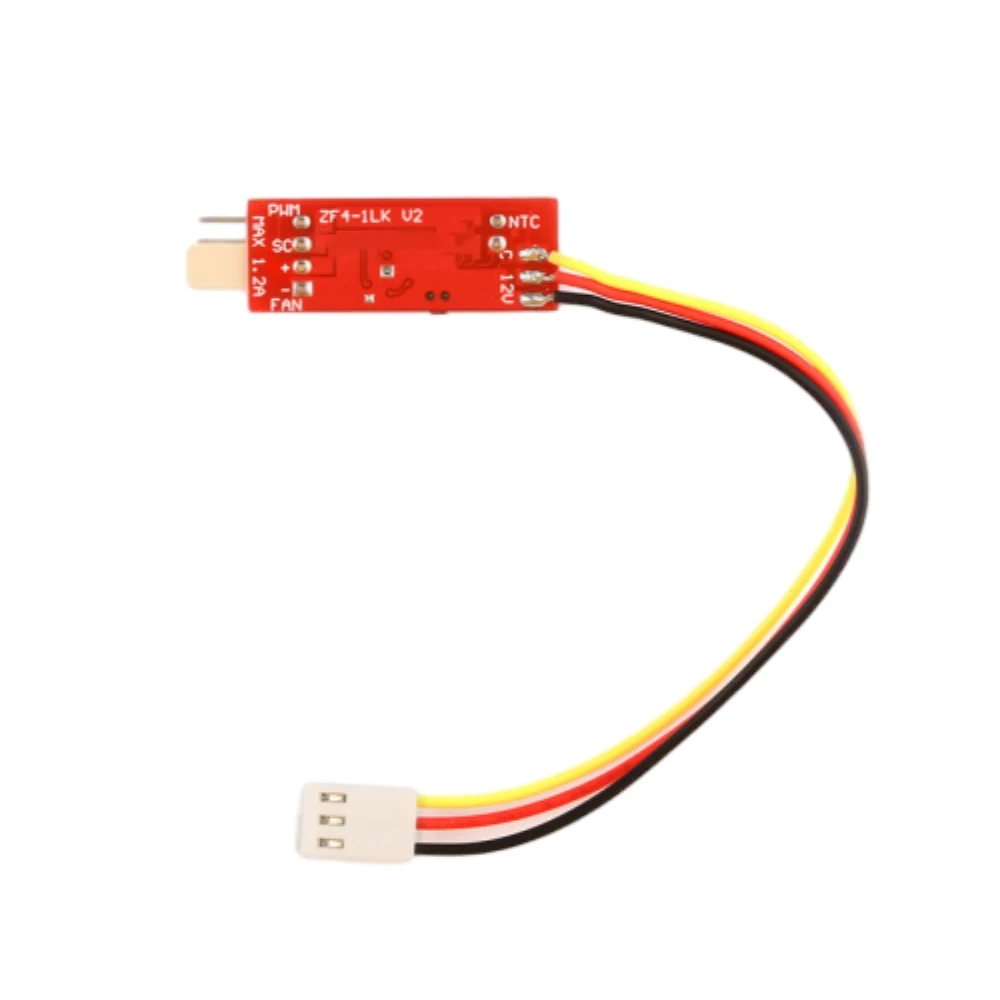

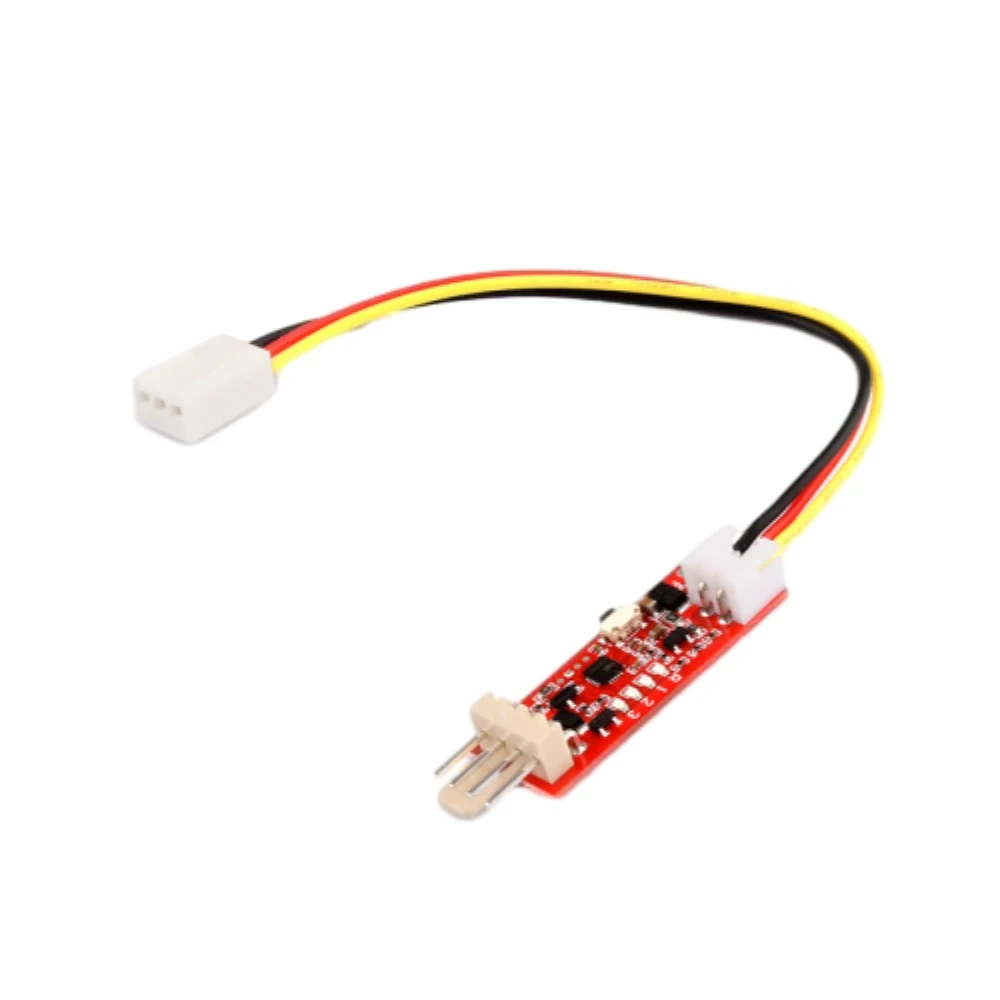

PWM 팬 온도 제어 총재 DC 12V 4 와이어 온도 속도 Led 디스플레이 팬 속도 및 소음 감소 제어 모듈

특징:

1. 제품은 하이 퀄리티 재료로 만들어졌으며 품질이 보장됩니다.

2. 울트라 스몰 사이즈 디자인, 팬 12V 4 선 PWM 팬 지능형 온도 제어 주지사를 종료하도록 강요 할 수 있습니다.

3.MCU 제어, 정확한 설정, 자동 저장, 수동 지원.

4.49 종류의 온도 영역 조합, 3 종류의 종료 모드, 3 종류의 신호 모드.

5. 안정적인 제품 성능과 긴 서비스 수명.

사양:

작동 전압: DC12V (보드 작동 범위 DC 9.5-15V)

제어 팬 전류: 1.2A 이하 (더 큰 전류 팬은 외부 릴레이로 제어 할 수 있음)

회로 소비: 20mA 이하

PWM 신호 모드: 25KHZ Vpp = 5V

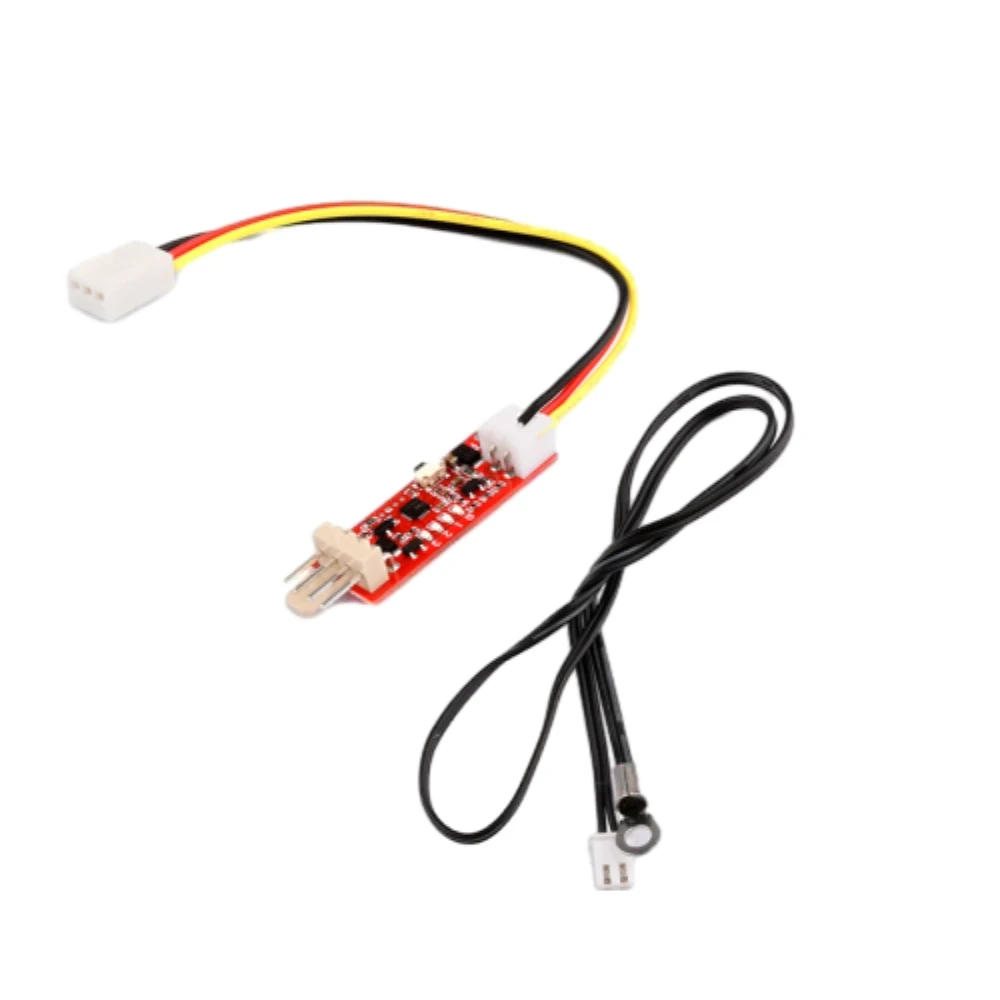

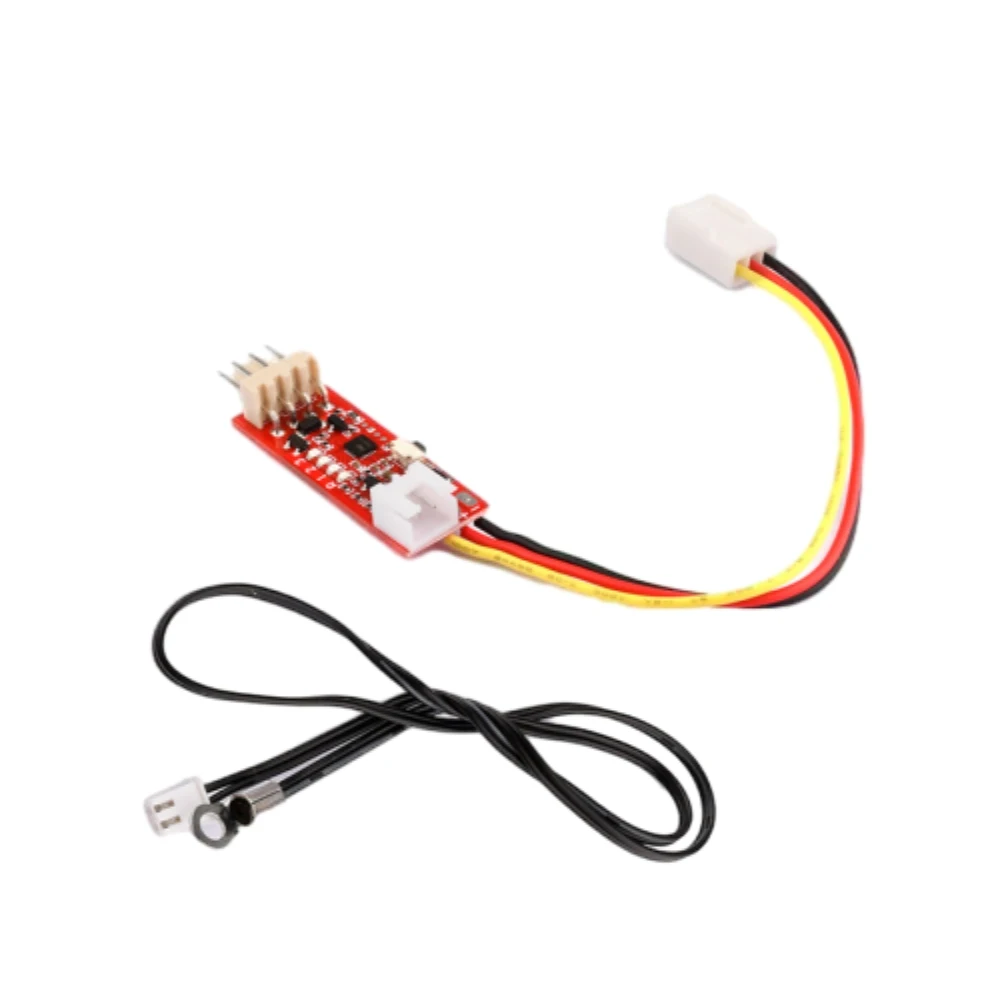

온도 프로브 모델: 50K B = 3950

회로 작동 온도: -10 ℃ ~ 60 ℃

프로브 온도 저항: 소형 블랙헤드 120 ℃ 링 프로브 110 ℃

보드 크기: 36mm * 13mm * 9mm (인터페이스 제외), 팬 인터페이스 확장 7mm

공장 기본 설정: 기본 속도 제어 출력 Po = 20%, 가속 온도 Tu = 30 ° C, 온도 제어 범위 Td = 5 ° C (35 ° C 최고 속도), TU-2 ° C (28 ° C) 팬을 끄고 신호 정방향 모드

주의:

1. 팬 전류는 1.2A 를 초과 할 수 없습니다

2. 컨트롤러는 속도 측정에 참여하지 않습니다

3. 컨트롤러는 12V 표준 4 선 PWM 팬 만 제어하고 PWM 신호를 통해 팬 속도를 제어 할 수 있습니다. 팬의 실제 속도 변화는 팬의 디자인에 영향을받습니다. 2-3 개의 일반 팬에는 속도 조정을 구현할 수 없습니다

4. 컨트롤러가 전원 제어에 참여하고 회로를 음극 전극에 연결할 수 없습니다! 연결이 역전되면 회로 기판 안전 비트 "F" 위치가 구울 수 있습니다

신호 모드 설정 지침:

포워드 모드: 기존 팬의 경우 PWM 포워드 변경, 전체 출력 값 100

역방향 모드: 기존의 안티 타이밍 팬, PWM 역방향 변경에 사용, 전체 출력은 0

역 80% 모드: 특수 역 타이밍 팬, 역 변경, 20 의 전체 출력

보드 작동 전압 범위: DC9.5-15V

이상 상태 표시:

출력 없음 1 표시기 깜박임: 전원 전압이 너무 낮습니다.

출력 없음 3 표시기 빠르게 깜박임: 전원 공급 장치 전압이 너무 높습니다.

참고:

1. 조명 및 화면 차이로 인해 항목의 색상이 사진과 약간 다를 수 있습니다.

2. 수동 측정에 따라 1mm-1cm 차이를 허용하십시오.

패키지 포함 사항

1x 팬 온도 제어 총재
