EDP 드라이버 보드 전화 LCD 프로젝션 화면 2K 4k 60HZ 240hz 30p 40p 모바일 노트북 LCD 디스플레이

필요한 경우 케이블 구매 링크를 구입할 수 있습니다

https://www.aliexpress.com/item/1005006480916305.html

참고 사항:

TypeC 케이블에는 TypeC 3.1 케이블이 필요합니다. TypeC 케이블은 비디오 전송을 지원해야 합니다. 추천 사용 썬더볼트 4 또는 3

지원되지 않는 TypeC 2.0 3.0 케이블

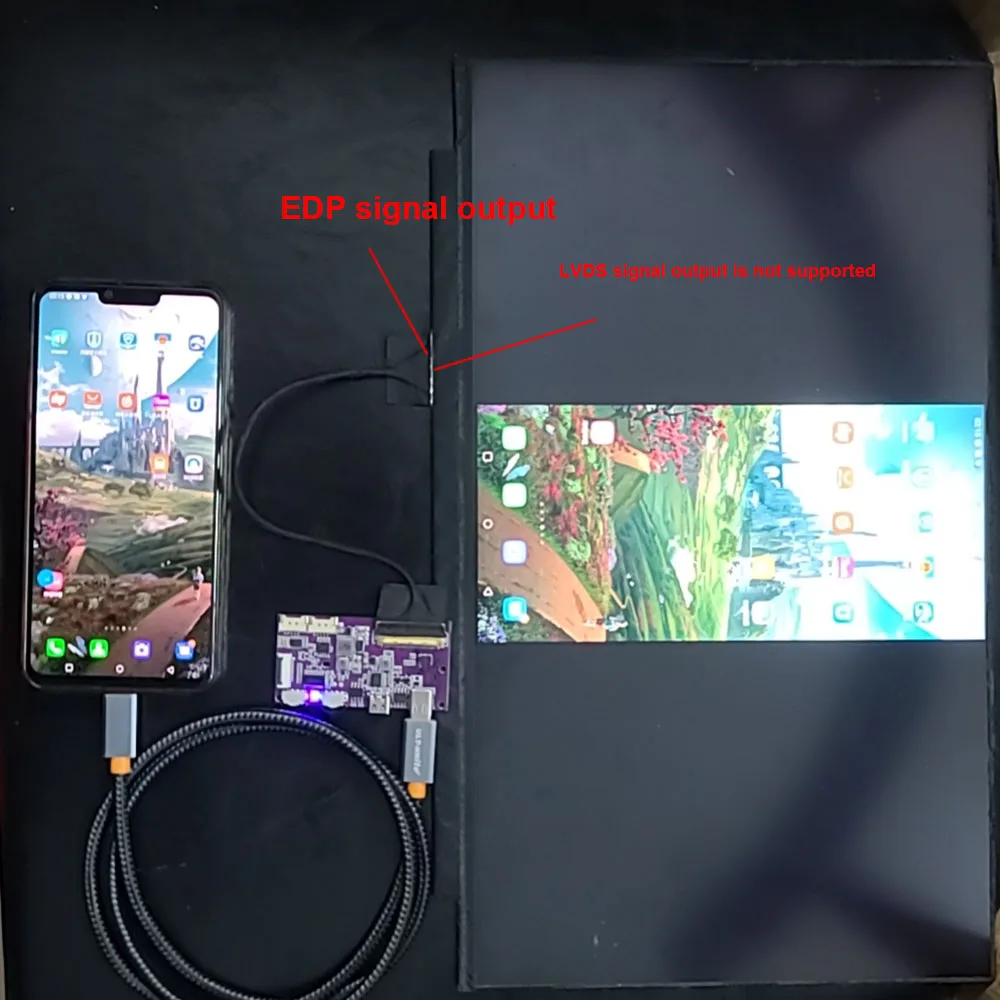

휴대폰은 비디오 프로젝션 기능을, 컴퓨터는 TypeC 비디오 전송 인터페이스를 지원해야 합니다.

함수 설명:

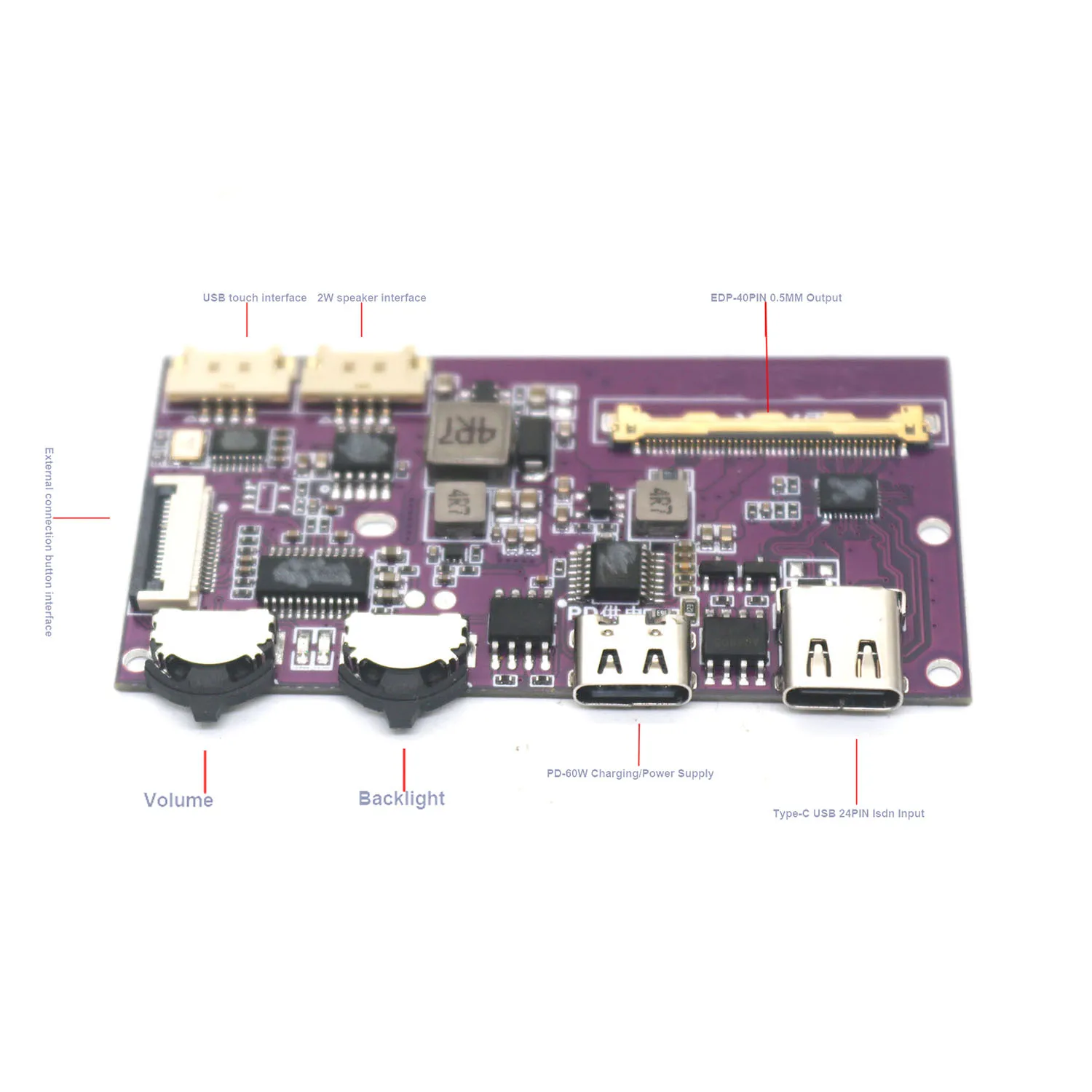

1. 제품의 초기 상태에 TypeC 24PIN (줄여서 Thunderbolt 4) 을 삽입하십시오. SW1 을 눌러 화면을 켭니다. 처음 시작할 때 50% 백라이트 밝기. 마지막 밝기는 정전 후 자동으로 저장됩니다. SW2 는 볼륨 조절 및 음소거 기능입니다. 유형 C Isdn 인터페이스 USB 프로토콜을 사용한 오디오 디코딩. 오디오 전원은 2W 스테레오 스피커를 지원합니다. 키 확장 인터페이스 대부분의 (공용 16P) 키보드에 적응합니다.

2. 라이브 중에 EDP 케이블을 꽂거나 뽑지 마십시오. 화면이 손상되었을 수 있습니다. 케이블을 제거하려면. 순서대로 전원을 먼저 꺼야합니다. EDP 케이블을 분리하기 전에 모든 포트를 제거하십시오.

3. USB 터치 스크린 포트를 예약합니다. USB에서 I2C 터치 모듈이 필요합니다.

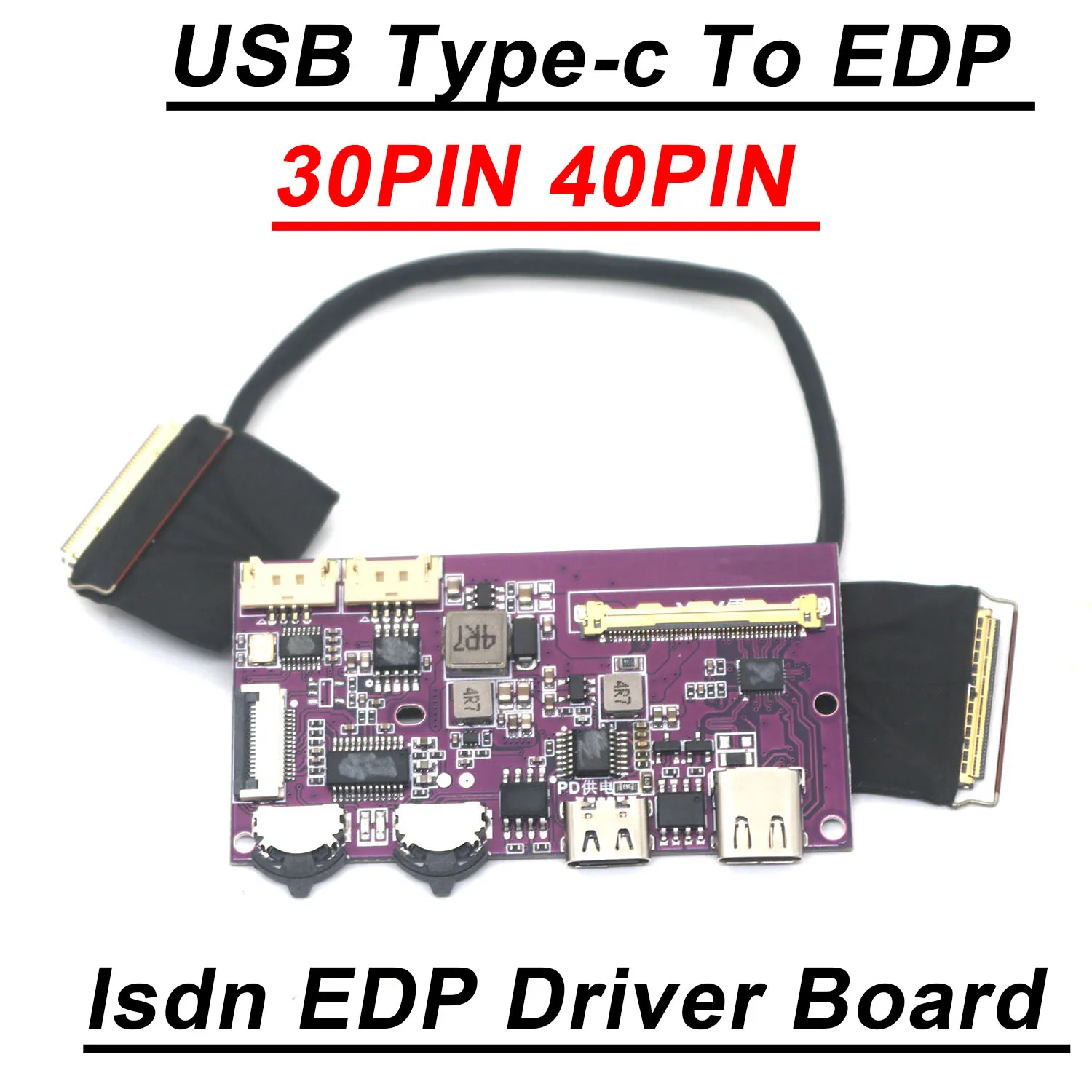

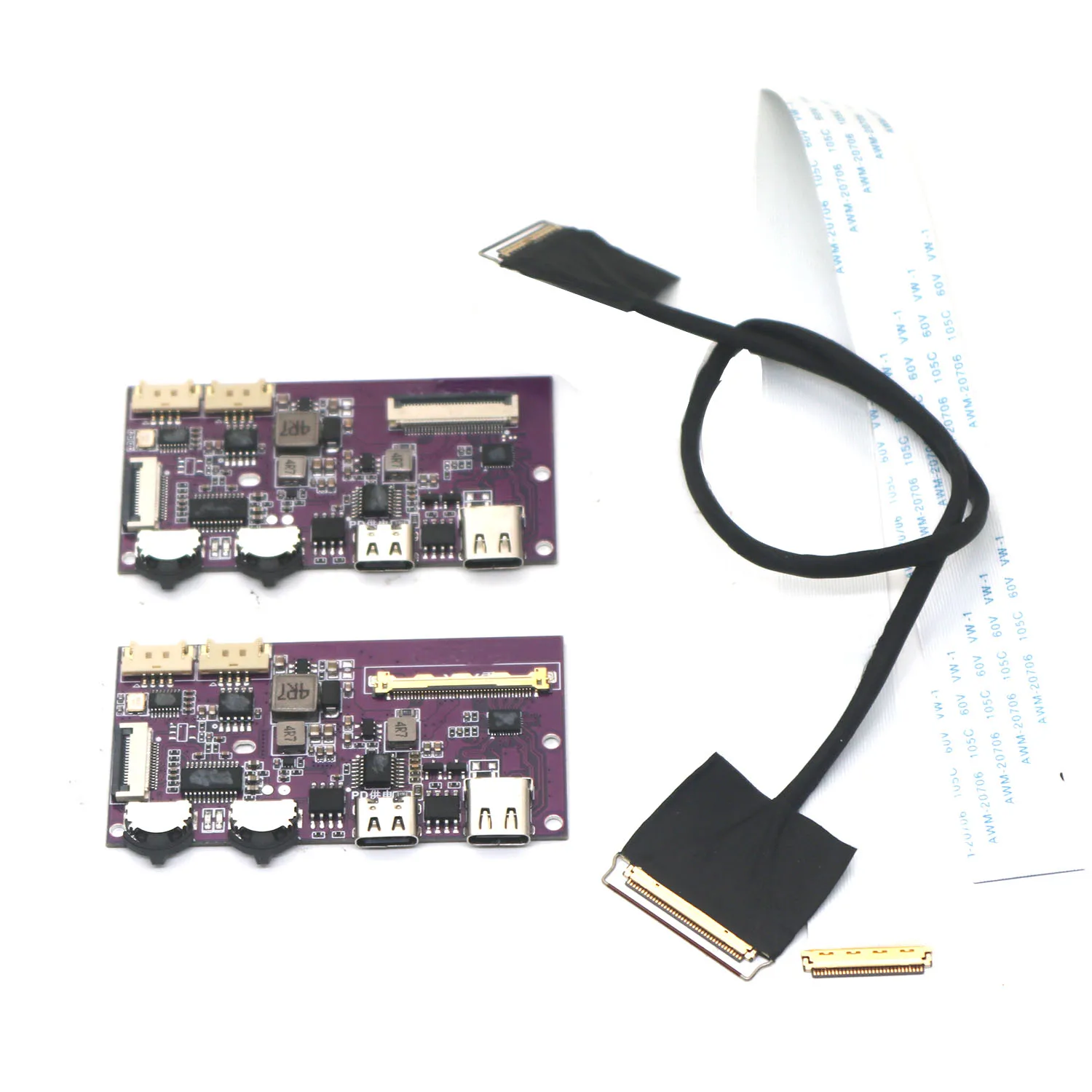

EDP30 / EDP40 버전,

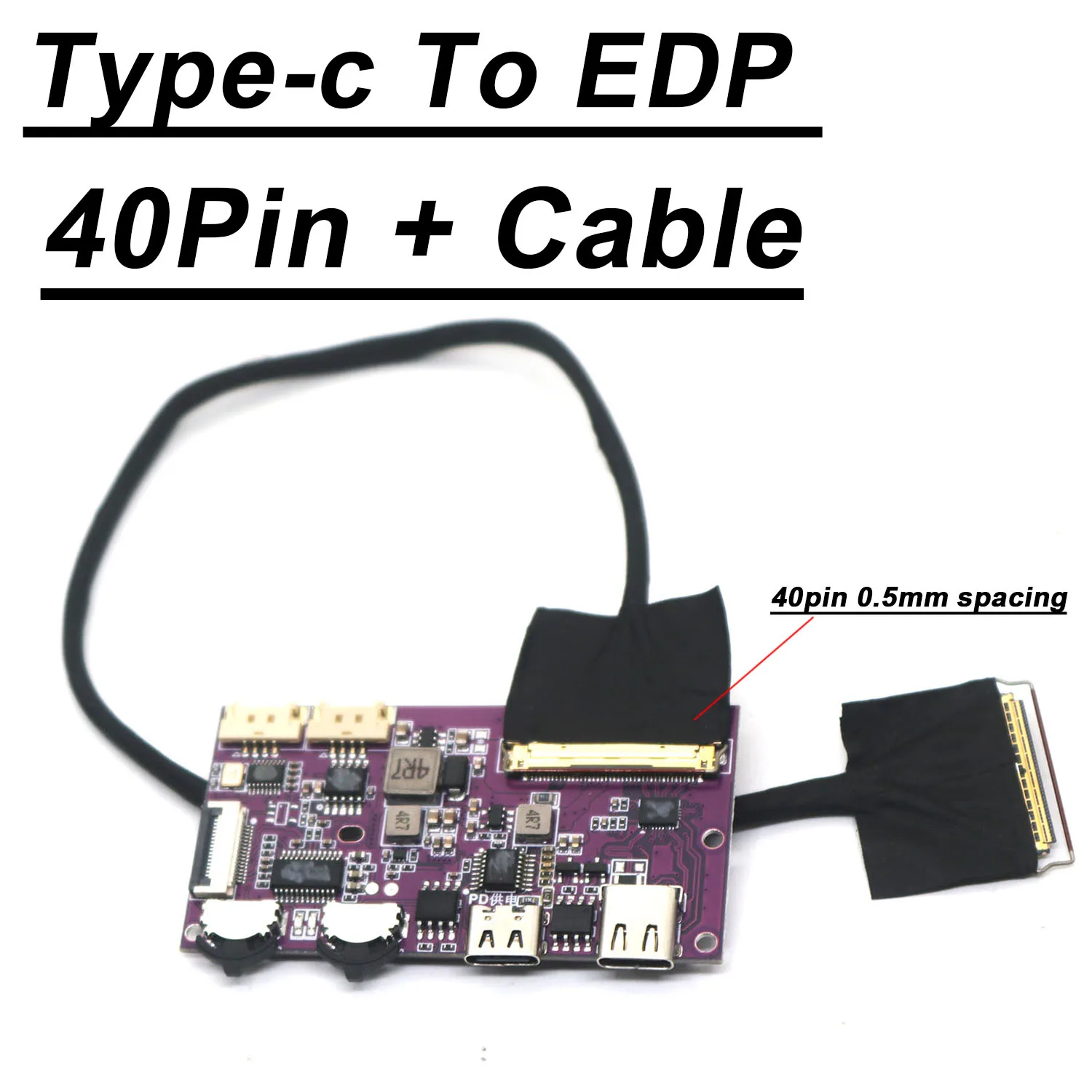

EDP40:40Pin (같은 방향으로 0.5MM 간격) 은 동축 신호 출력입니다. 4LAN 신호 4K 120Hz, 2.5K 240Hz, 하위 호환성을 지원합니다.

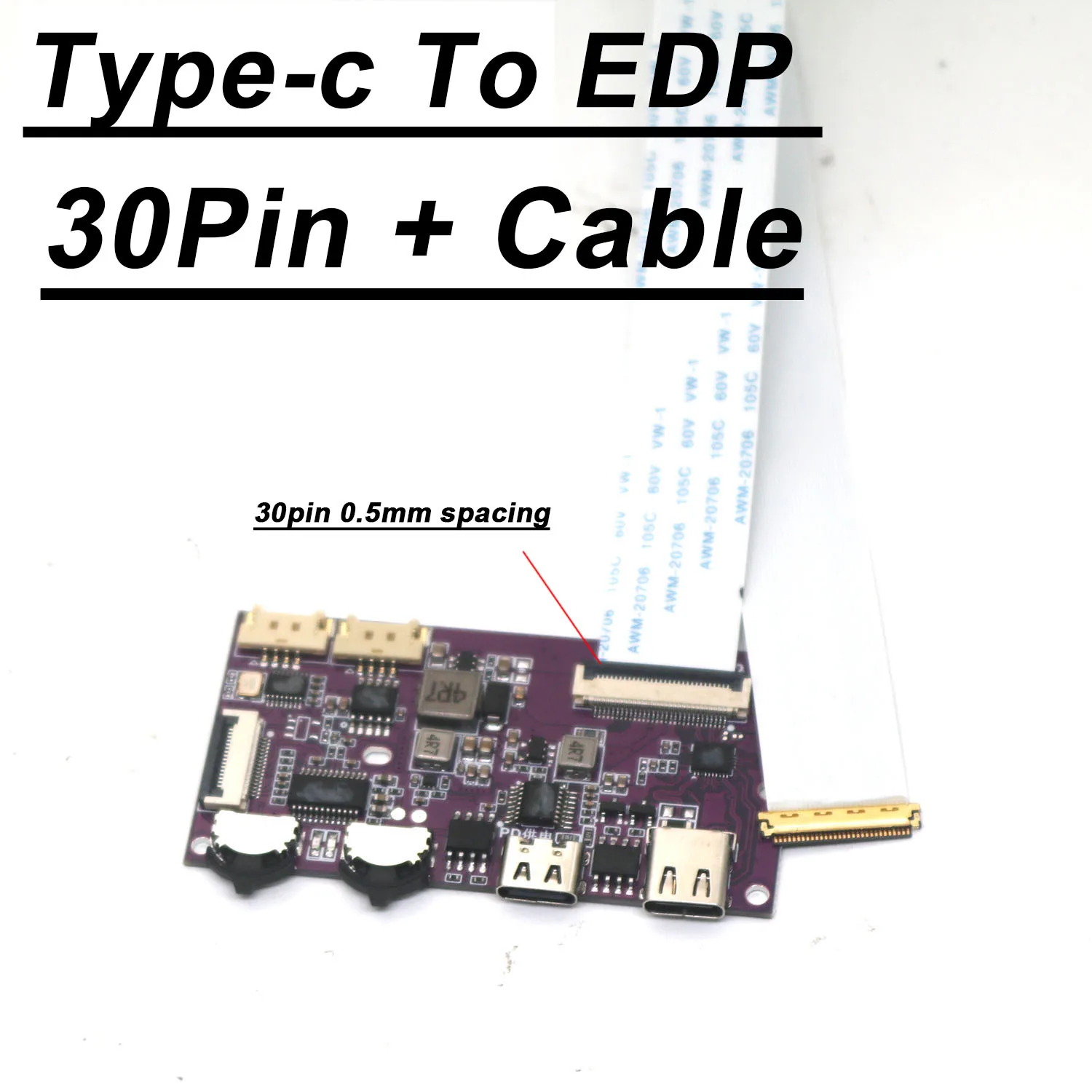

EDP30:30PIN ; FPC 플렉시블 케이블 (30pin 역 0.5MM 간격) 버스
인터페이스, 2LAN 신호 1920 지원 * 하향 호환성을 1080.

두 가지 성능 매개 변수:

? TYPEC24PIN Thunderbolt 4 는 신호 입력이며, Thunderbolt 4 의 40G 특수 전송 라인은 한 라인 투영에 필요합니다.

? 기본 백라이트 전압은 12V 이고 기본 드라이브 논리 전압은 3.3 V입니다.

? 키 입력: 50,000 번.

? 작동 온도: -4085 ℃

? 디밍 주파수 2KHZ. (무극 디밍 8%-100% 밝기) 다운 튜닝 후 5 초 동안 최소 밝기를 최대 밝기로 조정하십시오.

? 12V/20V LCD 백라이트 전압 선택을 지원하여 다른 패널에 적합합니다.

Edp404lan 2560*1440 240HZ 120HZ, 5120*2880 60HZ 하위 호환을 지원합니다.

? 안티 어댑터가있는 휴대 전화의 역 POWER LOGIC 공급 장치를 지원하며 충전 중에 장치의 15W 전원을 예약합니다. PD 9V/12V/15V 프로토콜의 고속 충전을 지원합니다.

? 2W 경적 포트를 지원합니다.

현재 지원되는 테스트 용 휴대폰 (추가 시작):

화웨이: P 4선 P20 이상, 메이트 4선 Mate10 이상

그리고 명예 v20/v30, 명예 노트 10/메이트 RS 포르쉐

LG 호환 호환: G6 V20 V30 G8 V50 V60

삼성기기 호환 호환: S20 유트라 5G, S8/8 +, S9/9 +, S10/10 +

Note20 Note10/10 +(5G 버전)/Note9

너트: R1/Pro2S

OPPO: R17Pro, Reno10 줌 에디션

OnePlus: 8/8Pro, 7Pro, 7T/7T 프로/7T 프로 맥라렌 에디션

해머: 너트 R1, 너트 프로 2S

검은 상어: 검은 상어 2

ZTE: 천지 9

컴퓨터

애플기기 호환: 맥북제품 호환 12 인치, 맥북제품 호환 에어 2018/2019/2020

아이패드 호환 호환 프로 2018/2020 아이패드 호환 호환 에어 (4 세대) 맥북제품 호환 프로 2016/2017/2018/2019/2020

화웨이: 메이트북 14, 메이트북 13, 메이트북X/X프로

메이트패드 10.8 인치, 메이트패드프로 메이트북XPro2019, 메이트북E/E2019

명예: 매직 북 프로/2020 매직 북

샤오미 호환 호환: Air12.5/13.3 인치, Pro15.6 인치 향상된 에디션

아수스: POG 4선 링야오 3, 링야오 3Pro, 링야오 X 4선, U4100UN, U5100UQ

레노버: 씽크 패드 X1 카본/요가 구세주 Y7000/Y7000P/Y9000K, YOGAGPro

HP: 섀도우 엘프 4 프로, 엘리트북 1050G1, 엘리트북 FolioG1

델: G3/G5/G7 4선, 링큐 5000/7000, XPS13 XPS15

구글: 구글 픽스북

썬더 스네이크: 블레이드스텔스 스피릿 블레이드/스피릿 블레이드 스텔스 에디션

마이크로 소프트: 표면 도서 2, 표면 이동

노트북 번개 포트 i7 12700h + B156ZAN03.2

설치 치수:

설치 구멍 직경은 2 MM이며 간격은 56mm * 34.2 mm입니다.

POWER LOGIC 공급 장치 전압: DC5V; 휴대 전화를 충전 할 때 전류
배터리 수준에 따라 다릅니다. 충전 전류 2A; 정적
전체 기계의 전류는 50UA 미만입니다.

주요 기능 설명:

초기 POWER LOGIC 켜기 상태: IO 출력이 낮음, 화면에 불이 들어오지 않음. 화면을 켜려면 클릭하고, 길게 누르면 밝기가 증가하고 (무한 디밍), 밝기가 최대치에 도달하면 해제하고, 길게 누르면 밝기를 줄입니다 (무한 디밍). 화면을 닫으려면 다시 클릭하십시오. 장치가 켜질 때마다 마지막으로 꺼진 시간을 기록하는 메모리 기능이 있습니다.

USB 확장 설명:

3WAY 확장 인터페이스, 마우스, 키보드, USB 플래시 드라이브, 사운드 카드 등과 같은 외부 장치를 연결할 수 있습니다. 외부 장치의 전력 소비는 500mA 를 초과해서는 안됩니다. 외부 장치가 많은 경우 POWER LOGIC 공급 장치 용 어댑터를 연결하는 것이 좋습니다.

참고 사항:

휴대 전화 OTG 출력 전력 5V1A = 5W (최대) 의 제한으로 인해 화면 전력 소비가 5W 를 초과하면 POWER LOGIC 공급을 위해 외부 어댑터를 연결해야합니다. 그렇지 않으면 80% 밝기로만 켤 수 있습니다. 밝기가 80% 을 초과하면 전화기에 과부하가 걸리고 화면 투영 기능이 꺼집니다. 시작하려면 플러그를 뽑았다가 다시 연결해야합니다. 화면 소비 전력이 15W 를 초과하는 경우 주변 어댑터에 5V3A 이상의 POWER LOGIC 공급 장치를 선택하는 것이 좋습니다.
