다기능 테스트 도구 POWER LOGIC 공급 장치 수리 LCD 보드 디지털 TV 전용 테스터 원격제어 디스플레이
|
|||||||||||||||||
| 商品購入についてのご案内 | |||
|
|||

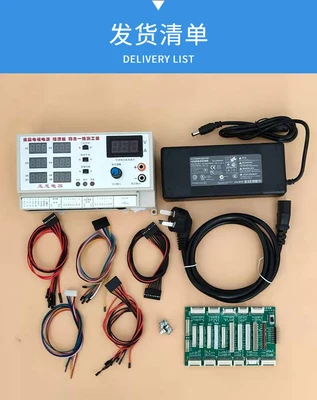

옵션 이미지
색상 : 4in1 testing tool  | 색상 : A  |
색상 : Adapter plate  | 색상 : B  |
색상 : C  |
다기능 테스트 도구 POWER LOGIC 공급 장치 수리 LCD 보드 디지털 TV 전용 테스터 원격제어 디스플레이
세부 사항
| 항목 | 설명 |
|---|---|
| 브랜드 이름 | 없음 |
| 고농도 화학 물질 | 없음 |
| DIY 용품 | 전기 |
| 증명서 | 없음 |
상품 이미지
상세 설명
LCD TV POWER LOGIC 테스트 도구 매뉴얼

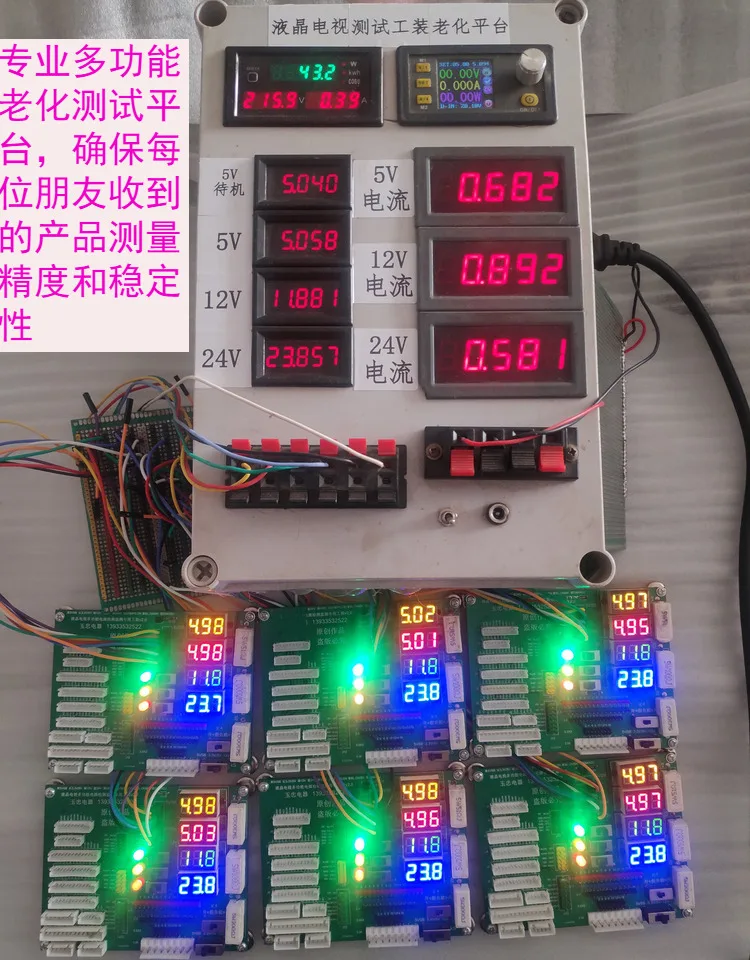

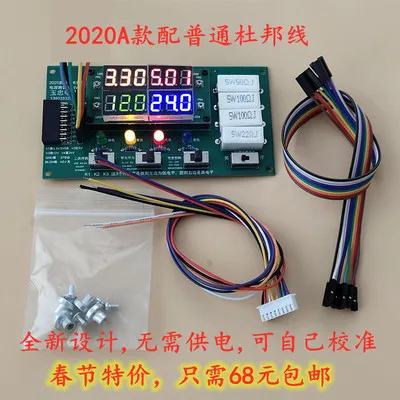

테스터의 구성: 테스터의 회로 기판은 보드 FR4A 등급 군용 플레이트로 만들어졌으며 테스트 라인은 22AWG 8색 초연질 두꺼운 듀폰 와이어, 전기로 만들어졌습니다.

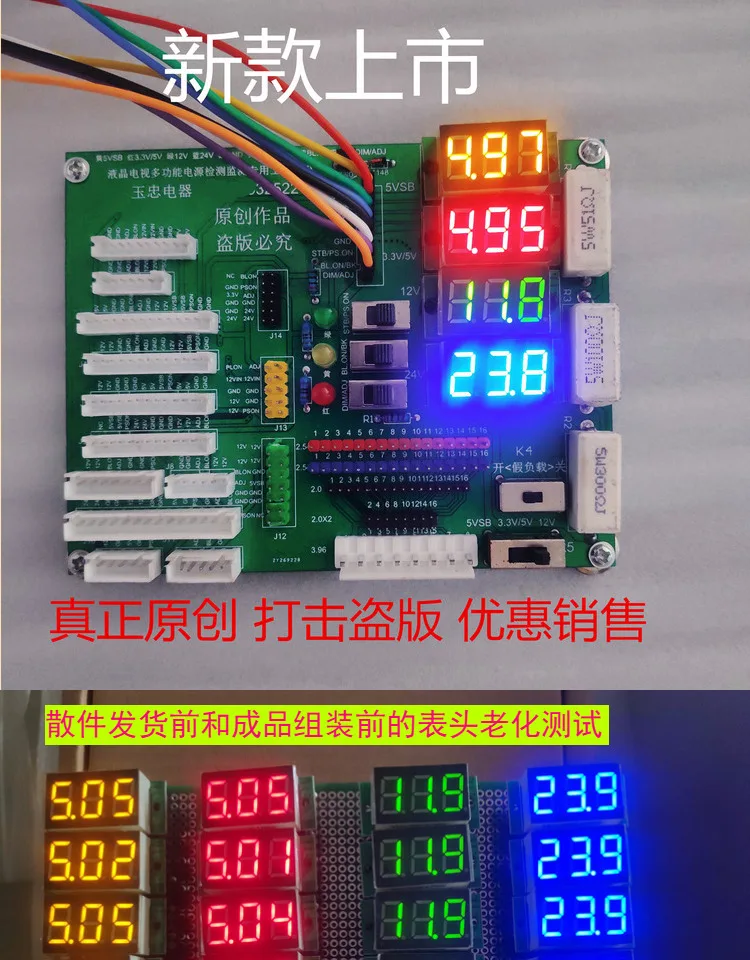

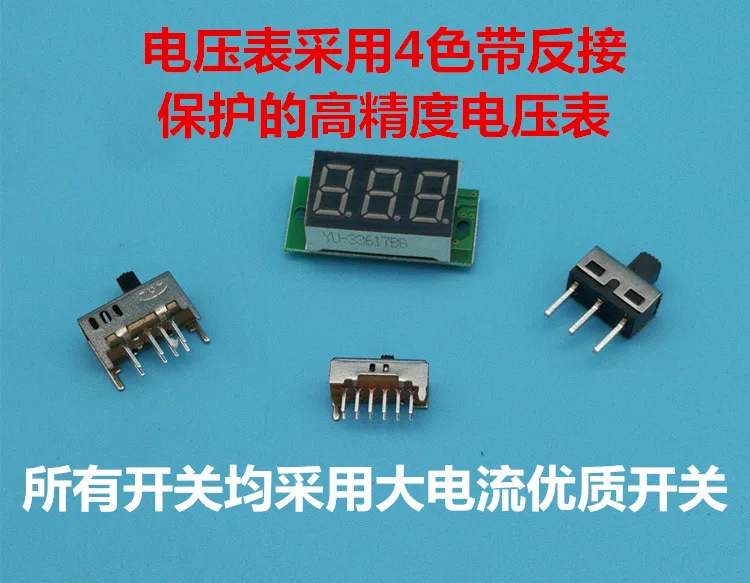

압력 표시 장치는 4색 0.36인치 고정밀 전압계를 사용하므로 잘못 연결해도 손상되지 않습니다.스위치는 또한 고품질 스위치이며 5W 시멘트 저항을 사용하는 잘못된 부하 저항, 더 나은 방열

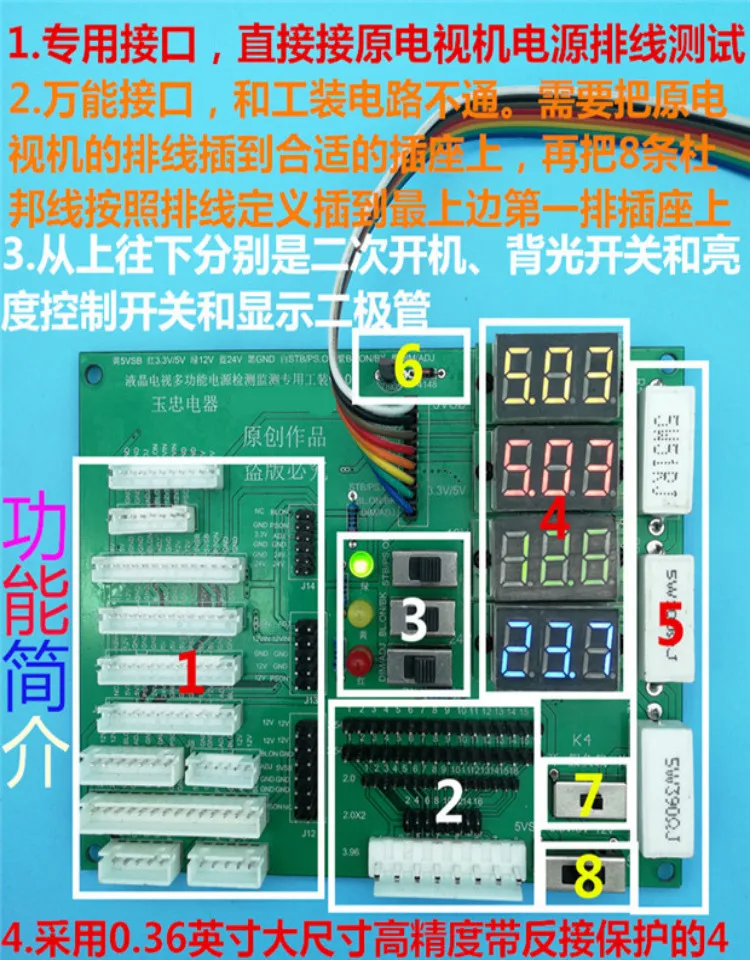

1.DuPont 테스트 라인의 해당 기능은 위에서 아래로 다음과 같습니다.
1.노란색 5V 대기(5VSB) 2 빨간색 5V 전압 3 녹색 12V 4.파란색 24V 5.검정색 접지선
6 흰색 스위치 제어(STB/PS.ON) 7.보라색 백라이트 스위치(BL.ON/BK) 8.주황색 밝기 조정(DIM/AD)
2.왼쪽에 있는 3개의 스위치와 위에서 아래로 해당하는 3개의 표시기의 기능:
1.켜기/끄기 제어(STB/PS.ON) 2.백라이트 스위치(BLONBK) 3 밝기 조절(DIM/AD)

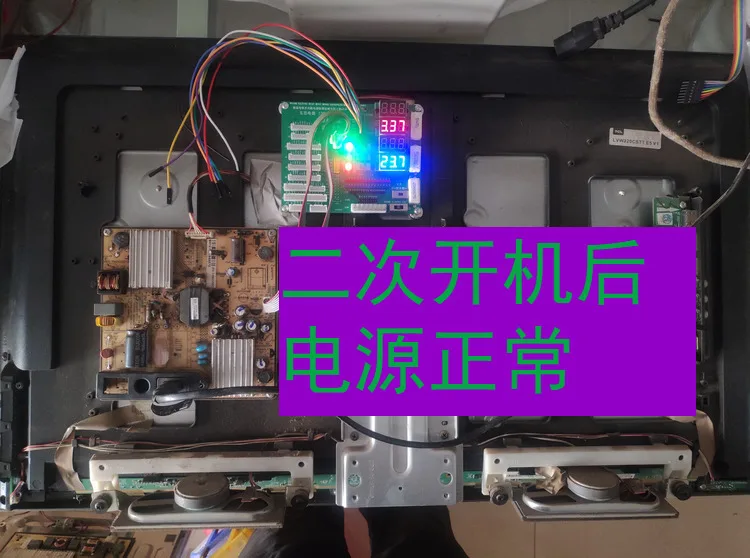

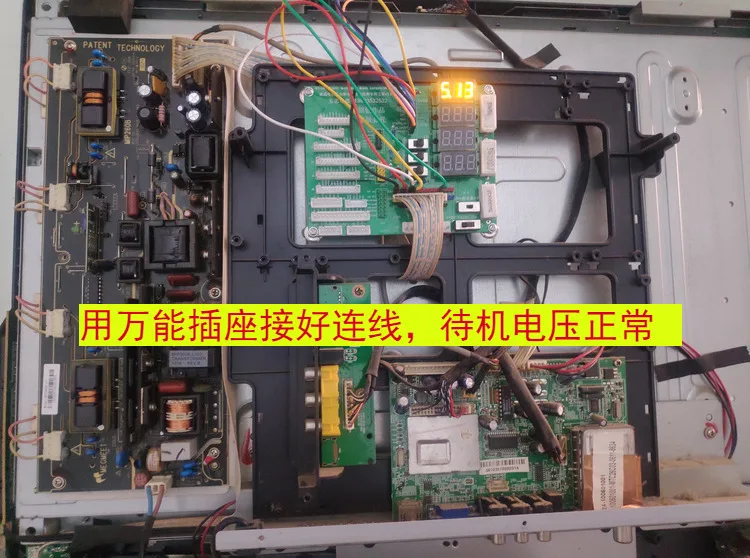

그들은 모두 켜거나 켜기 위해 왼쪽으로 돌리고 해당 표시등이 켜집니다.전체 기계의 작동 상태를 테스트하는 경우 이 3개의 스위치를 모두 오른쪽으로 돌리십시오.이때 세 개의 표시등은 마더보드의 3개 제어 신호를 표시합니다.표시등이 켜져 있으면 높은 수준, 즉 켜져 있고 백라이트 스위치가 켜져 있고 밝기가 켜져 있고 밝지 않으면 꺼지고 테스트 도구가 연결됩니다. 선물 테스트 라인을 사용하여 전체 기계의 회로를 사용하여 특히 시간이 되었을 때 작업 상태를 실시간으로 모니터링합니다.좋은 실패와 나쁜 실패에 대한 보다 직관적인 판단이 있습니다.

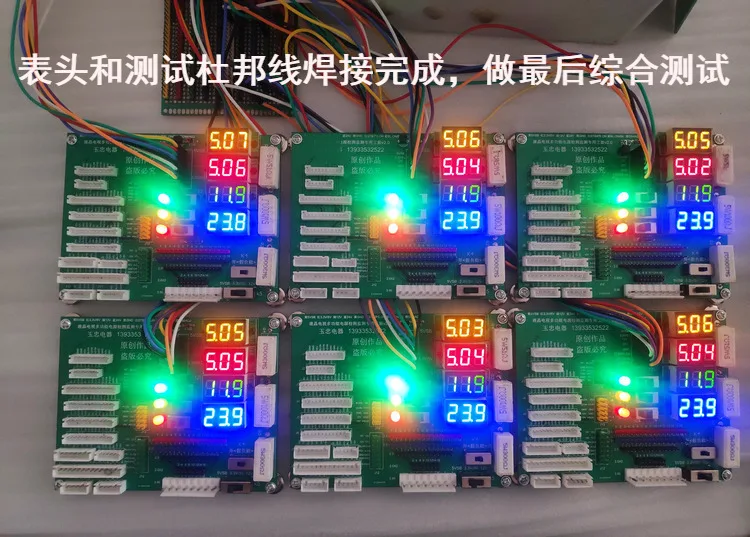

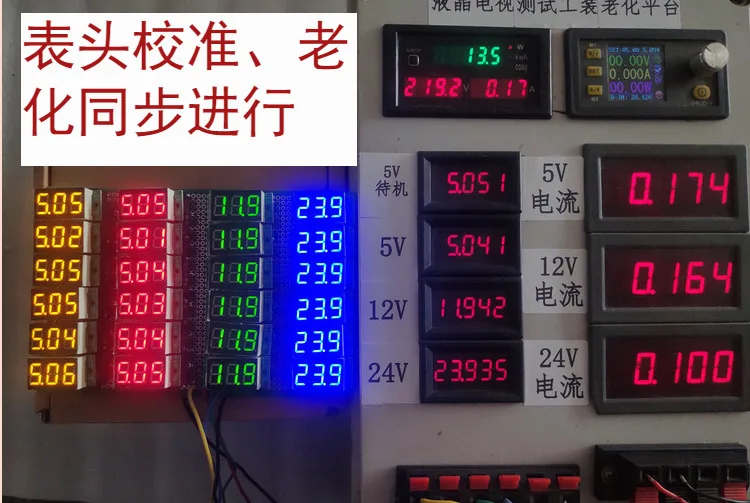

위에서 아래로 3, 4 전압계의 기능은 다음과 같습니다.

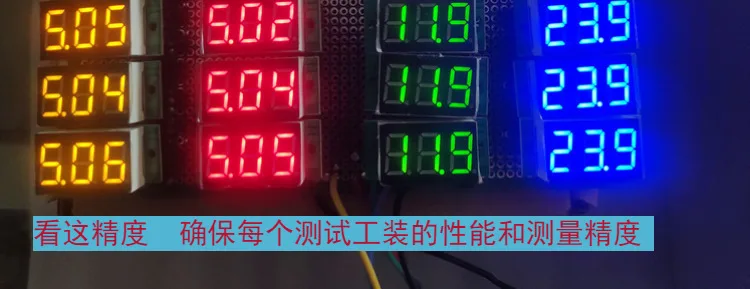

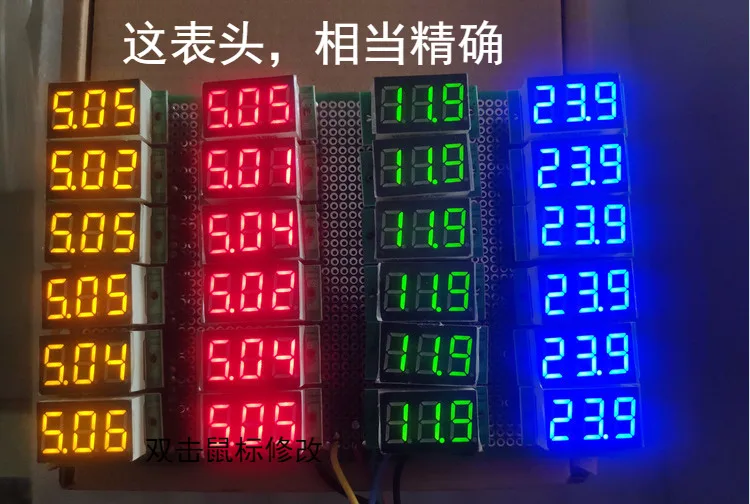

5V 대기(노란색), 5V(빨간색), 12V(녹색), 24v(파란색) 전압 표시 및 Dupont 라인의 색상이 해당되며 더욱 직관적이고 눈길을 사로잡으며 사용하기가 더욱 편리합니다.
4.오른쪽 하단에 있는 스위치 K5의 기능:

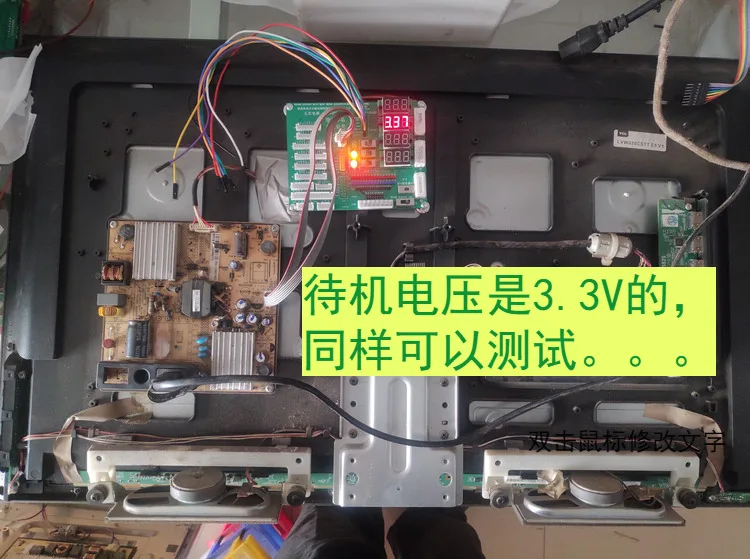

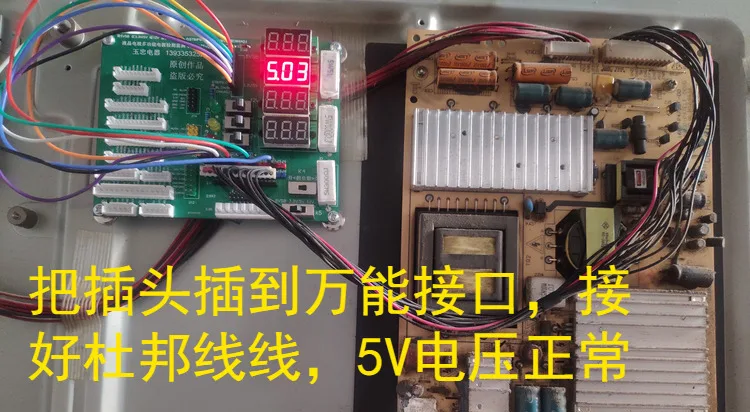

5V 대기전압이 있으면 왼쪽으로 다이얼하고, 5V 전압이 있으면 가운데로 다이얼하고, 12V만 있으면 맨 오른쪽으로 다이얼합니다.
5. 오른쪽 하단에 있는 스위치 K4의 기능:
왼쪽은 3개의 더미 부하 저항을 회로에 연결하는 것이고, 오른쪽은 더미 부하 저항을 분리하는 것입니다.POWER LOGIC 공급 장치만 테스트하려면 스위치를 왼쪽으로 돌리면 됩니다.전체 기계의 작동 상태를 모니터링하는 경우 스위치를 오른쪽으로 돌릴 수 있습니다.

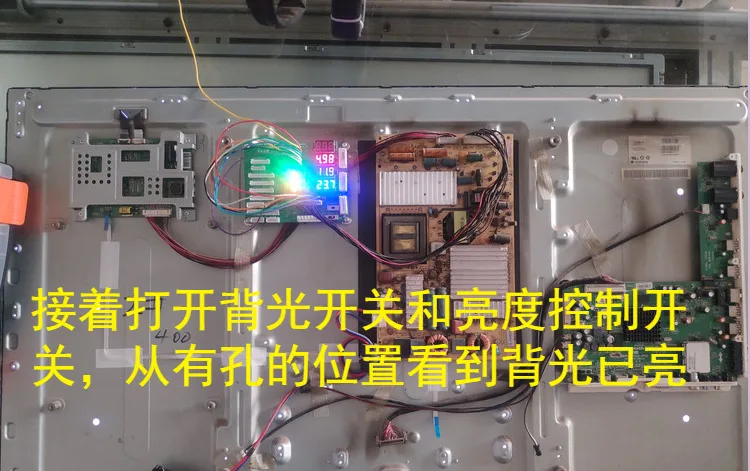

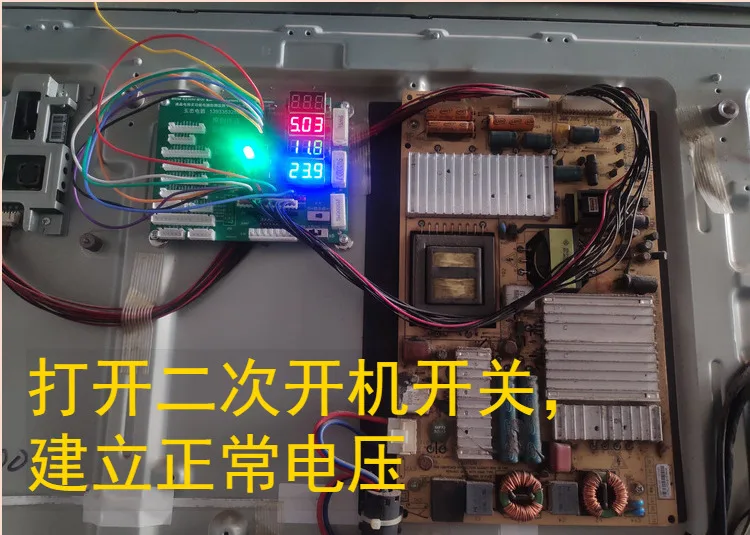

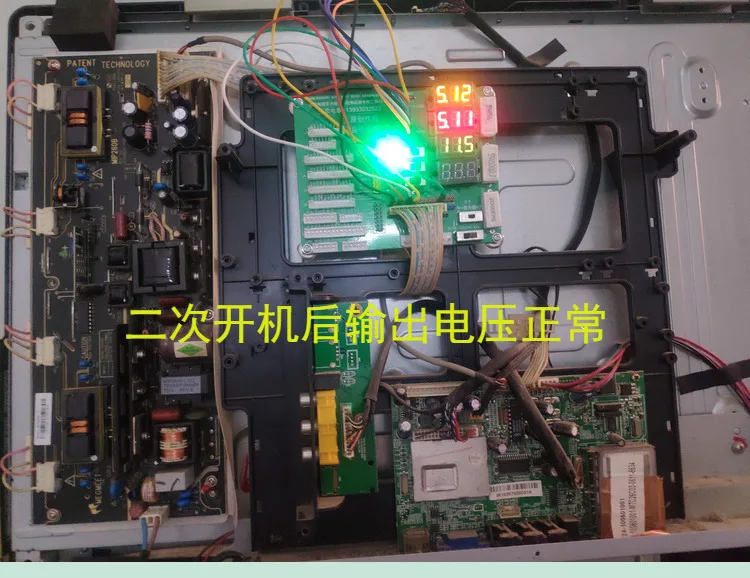

6.왼쪽에 있는 스위치 3개가 켜져 있고 백라이트가 켜지지 않으면 k5를 왼쪽이나 오른쪽으로 뒤집거나 왼쪽에 있는 스위치 3개를 동시에 뒤집으면 됩니다.

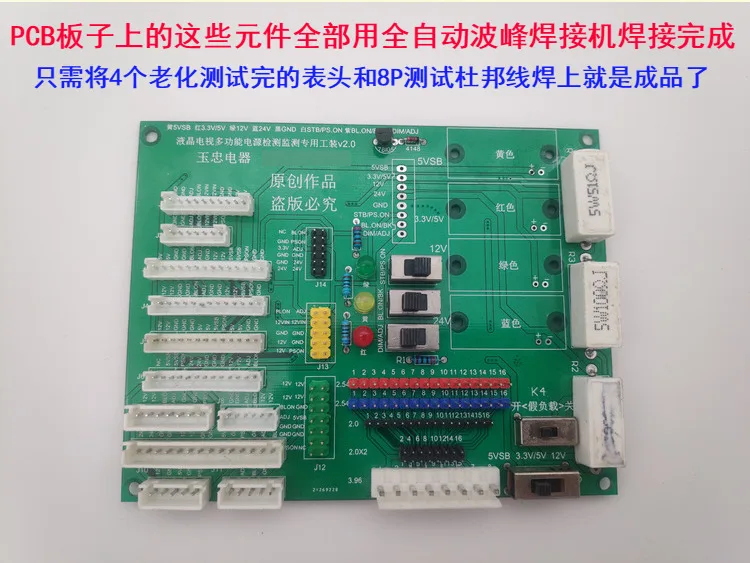

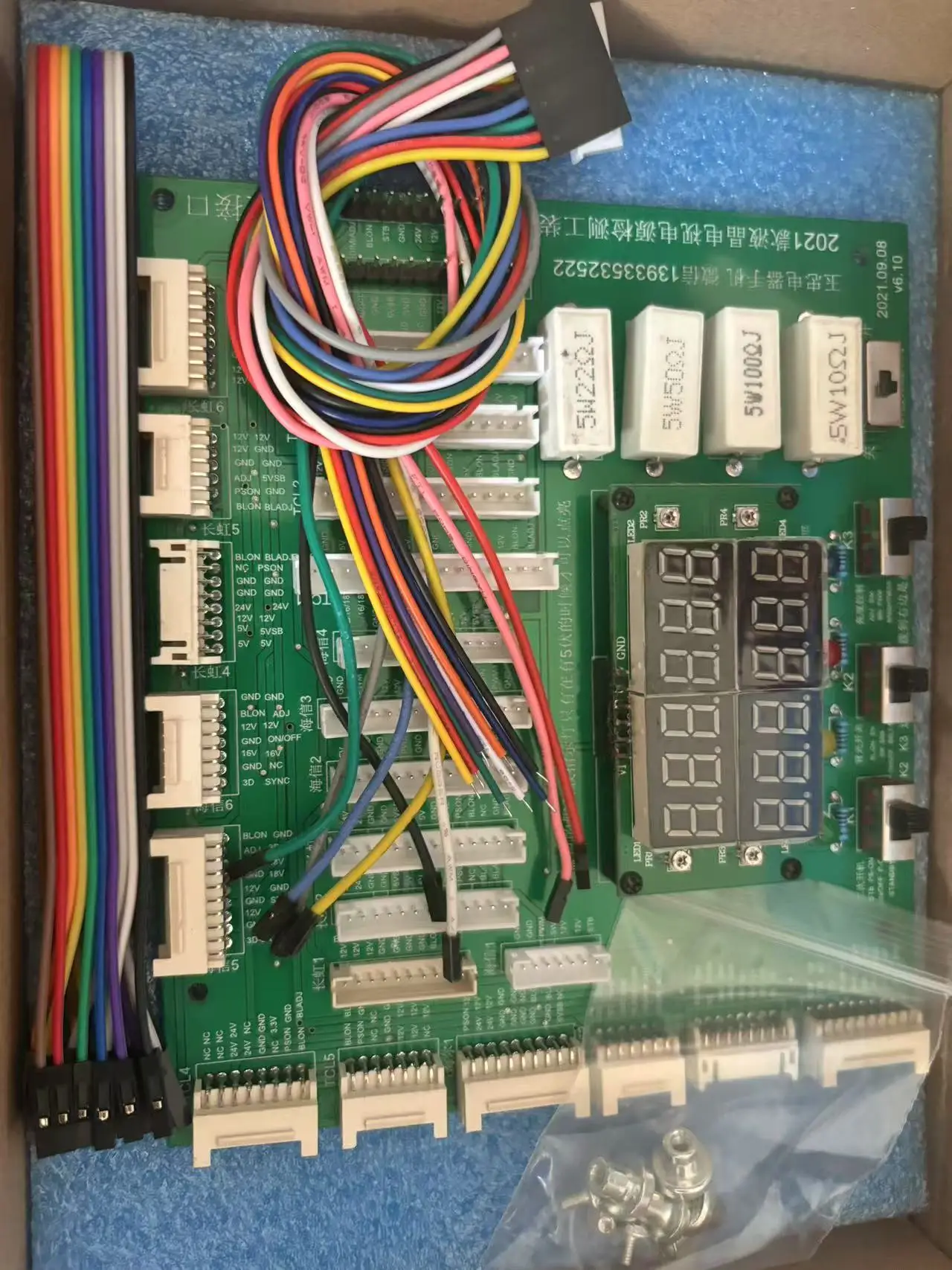

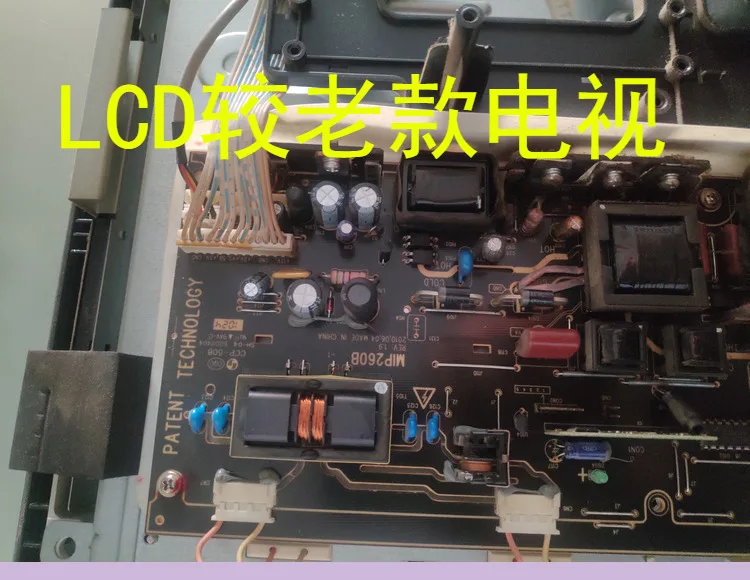

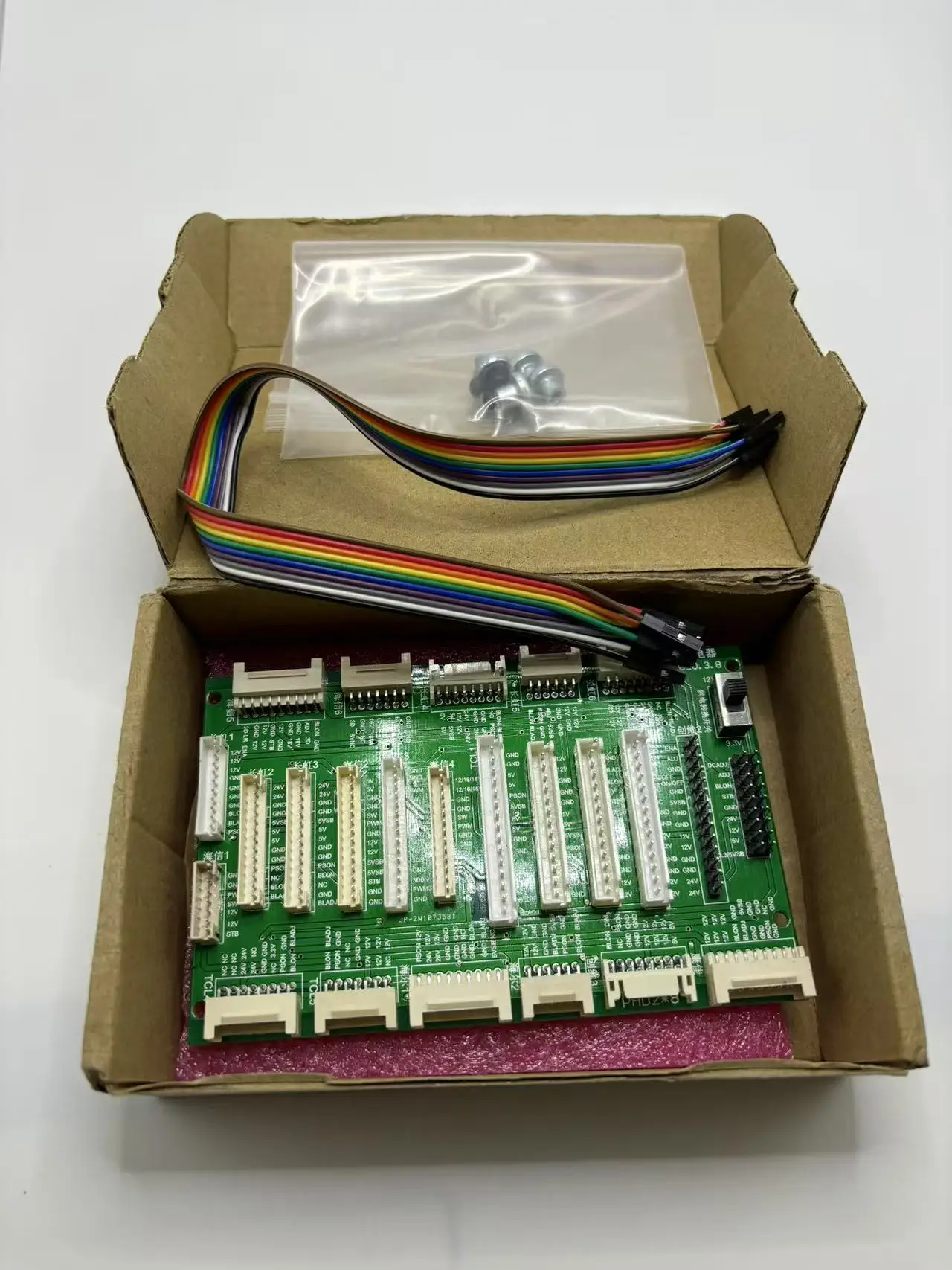

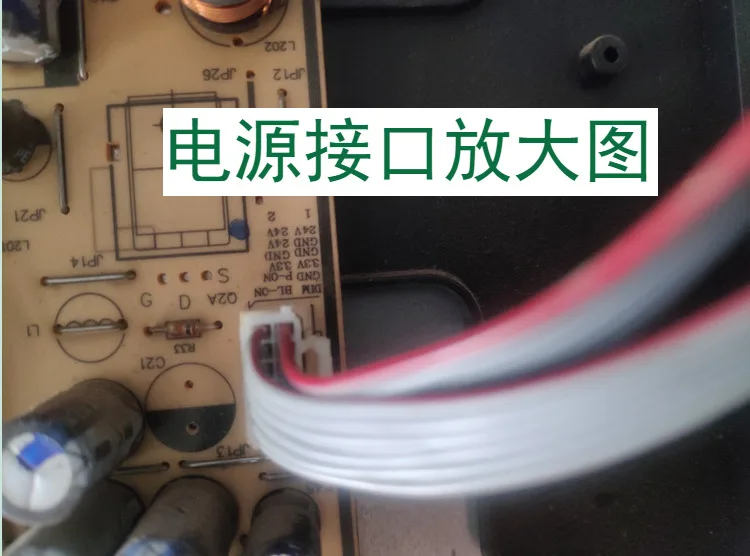

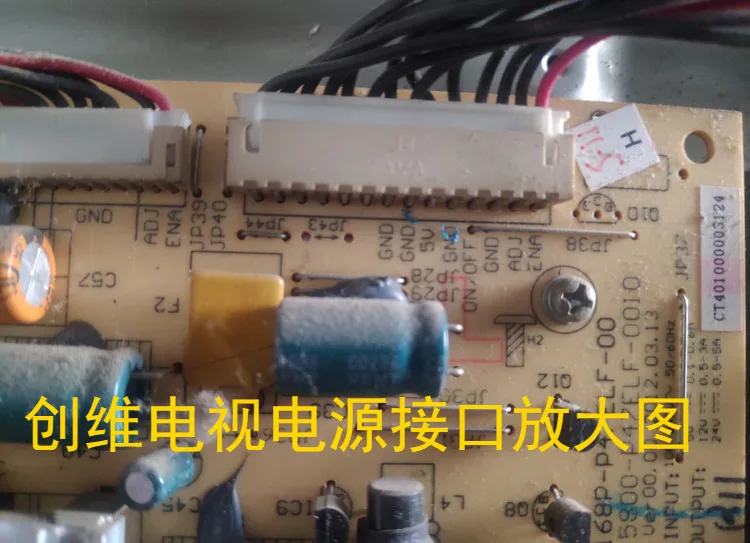

7.이 테스터는 3.96mm, 2.0mm, 2.0mm*2 및 2줄의 2.54mm 테스트 포트를 통합하며, 이는 용접 없이 빠른 테스트를 위해 대부분의 TV POWER LOGIC 보드의 케이블 포트에 적용할 수 있습니다.
8.따뜻한 알림: 이 장비의 최대 테스트 전압은 30v를 초과해서는 안 되며 과전압과 함께 사용하지 마십시오.
