CNC 회전 플랫폼 감속기 로터리 포지셔너 인덱싱 디스크 교체 포지셔닝용 DD 캠 인덱서 원형
|
|||||||||||||||||
| 商品購入についてのご案内 | |||
|
|||
색상 : for 100mm Servo19mm  | 색상 : for 110mm Stepper19  | 색상 : for 130mm Servo22mm  |
색상 : for 130mm Servo24mm  | 색상 : for 40mm Servo8mm  | 색상 : for 42mm Stepper5mm  |
색상 : for 57mm Stepper8mm 1  | 색상 : for 57mm Stepper8mm 2  | 색상 : for 57mm Stepper6.35 1  |
색상 : for 57mm Stepper6.35 2  | 색상 : for 60mm Servo11mm 1  | 색상 : for 60mm Servo11mm 2  |
색상 : for 60mm Servo14mm 1  | 색상 : for 60mm Servo14mm 2  | 색상 : for 80mm Servo19mm  |
색상 : for 86mm Stepper14 1  | 색상 : for 86mm Stepper14 2  | 색상 : for 86mm Stepper12.7 1  |
색상 : for 86mm Stepper12.7 2  |
| 항목 | 설명 |
|---|---|
| 브랜드 이름 | YUN DUAN |
| 맞춤 가능 유무 | 예 |
| 중량 | 0.6-20.3kg |
| 차원 | 60mm-280mm |
| 모델 번호 | TS |
| Speed Ratio | 5:1 / 10:1 / 18:1 |
| Through-hole diameter | 28mm-200mm |
| Max axial load | 230N-17500N |
| Positioning accuracy | Less than 1 arc-min |
| Repeated positioning accuracy | Less than 15 arc-sec |
| Product Keyword 1 | Hollow Rotating Platform |
| Product Keyword 2 | Electric Turntable Disc |
| Product Keyword 4 | Dividing head |
| Product Keyword 5 | Electric stepper servo rotating platform |
| Product Keyword 6 | motorized Turntable |
| Product Keyword 7 | Fourth axis |
| Product Keyword 9 | Replace DD motor |
| Product Keyword 10 | Replace cam Indexer |
| Product Keyword 11 | rotating platform |
| Product Keyword 12 | Hollow rotating platform reducer |
| Product Keyword 13 | Step servo electric indexing turntable |
| Product Keyword 14 | Angle adjustment table |
| Product Keyword 15 | Cross Roller Bearing Precision reducer |
| Product Keyword 16 | Circular positioning |
| Product Keyword 17 | Circular Positioner |
| Product Keyword 18 | Arbitrary positioning rotary table |
| Product Keyword 19 | Dividing dial |
| Product Keyword 20 | 4th Axis |
| Product Keyword 21 | circular cutting compas |
| Product Keyword 22 | 4th axis disc dividers |
1 * 중공 회전 테이블
1* 광전 센서
제품 소개:

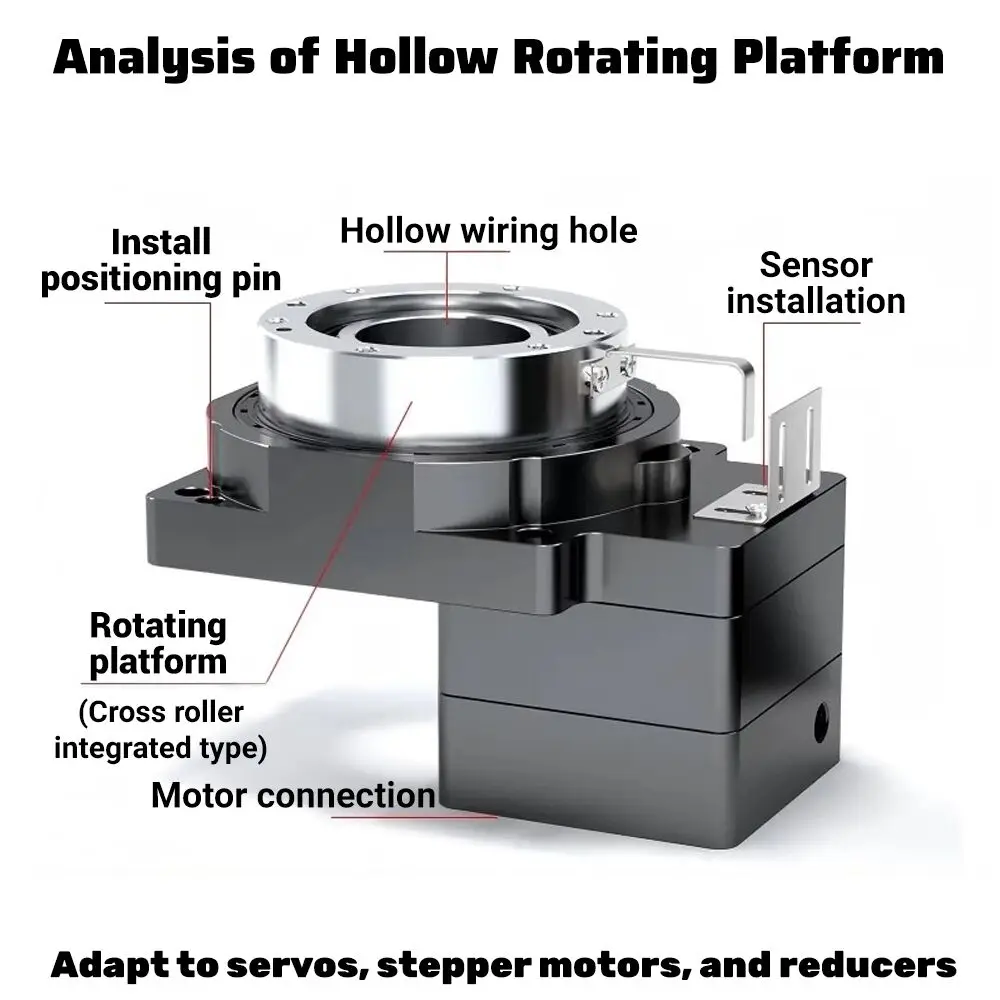

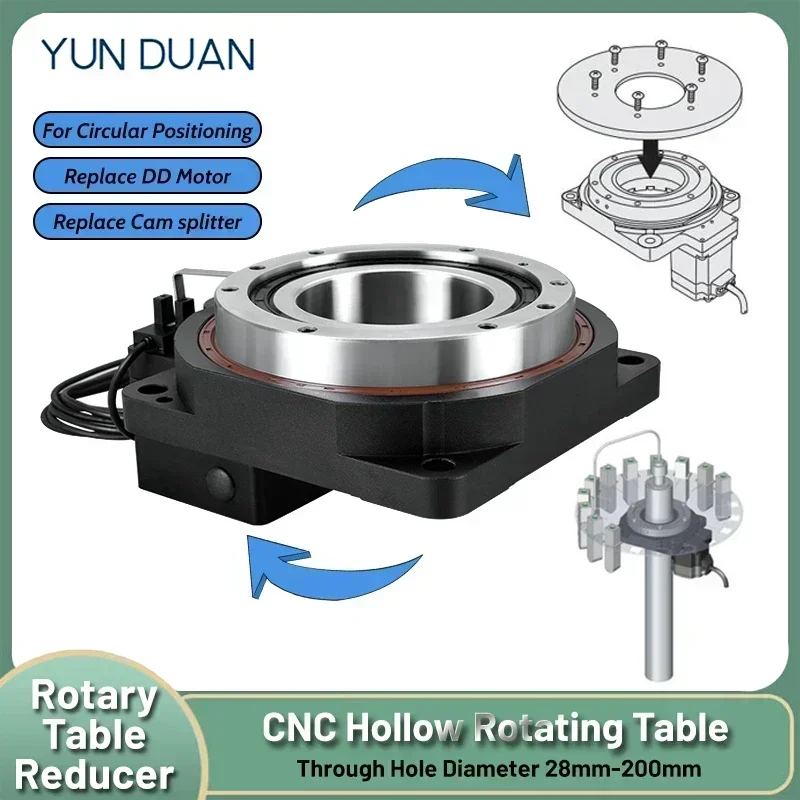

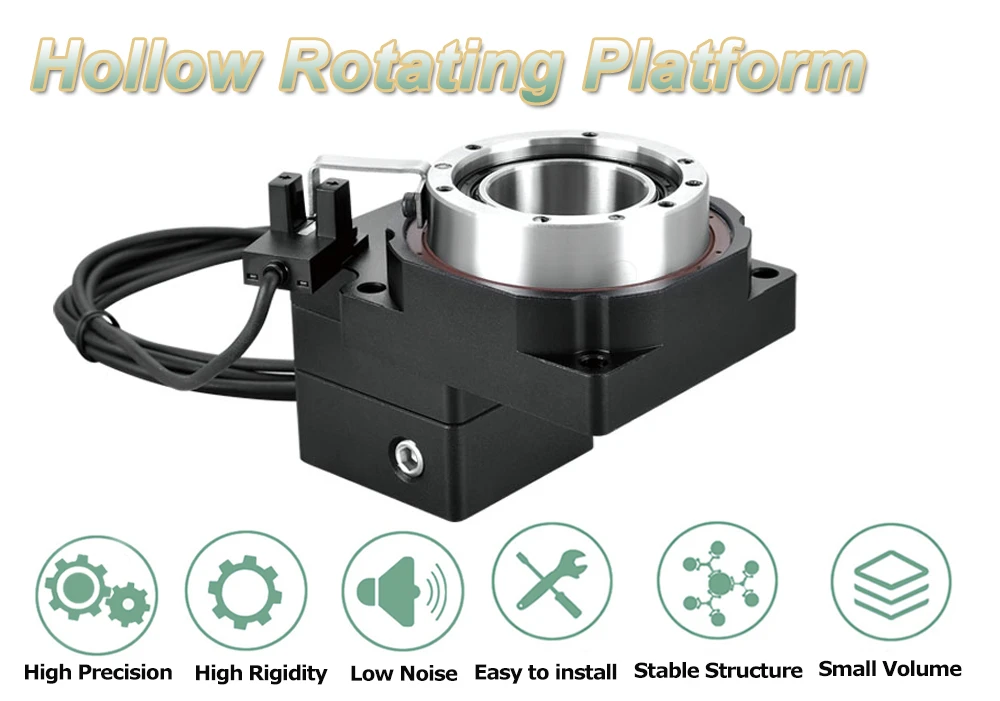

중공 회전 플랫폼은 , 감속기 및 위치 지정 시스템을 통합한 정밀 회전 장치로 CNC 공작 기계, 산업용 로봇 및 자동화 생산 라인용으로 특별히 설계되었습니다.핵심 장점은 높은 정밀도, 높은 강성 및 높은 비용 성능입니다.중공 구조 설계, 정밀 전송 시스템 및 모듈식 구성을 통해 기존 캠 분배기 및 DD 모터를 대체하는 선호하는 방식이 되었습니다.

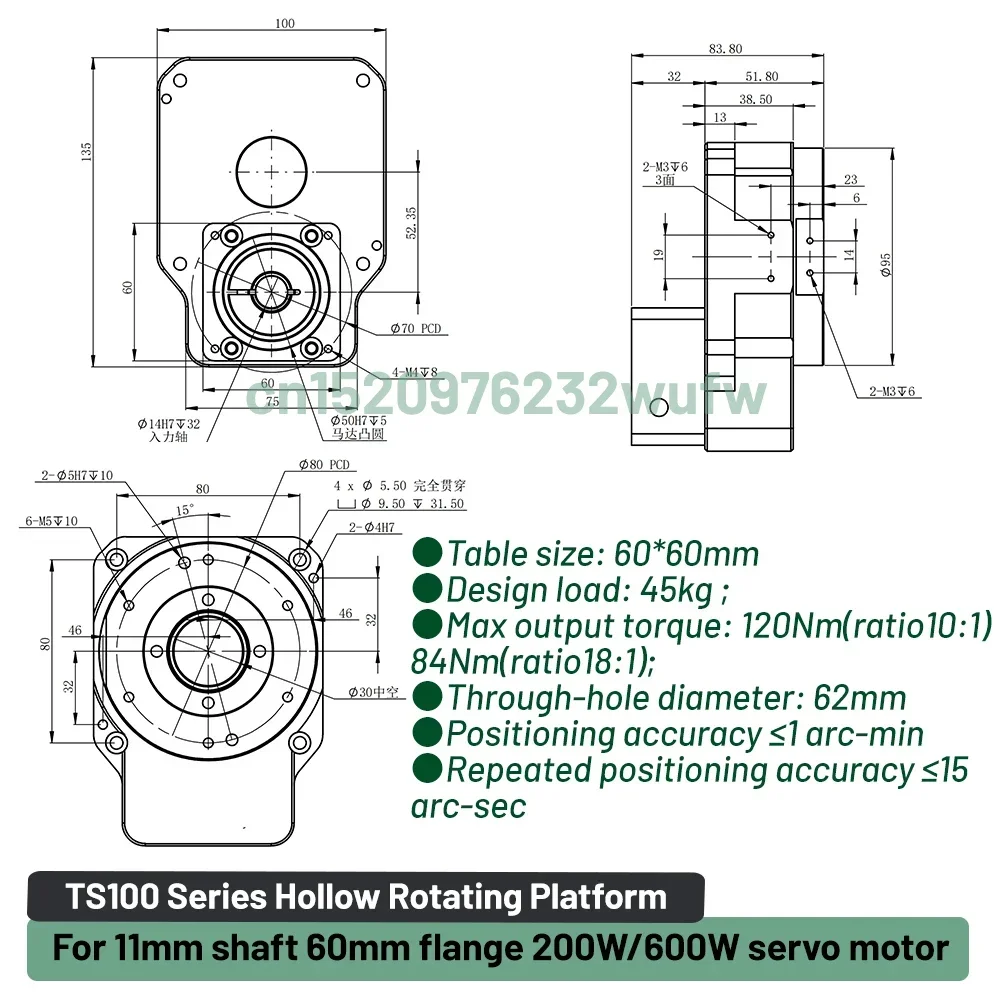

| 중공 회전 플랫폼 기술 매개변수 | ||||||||||||

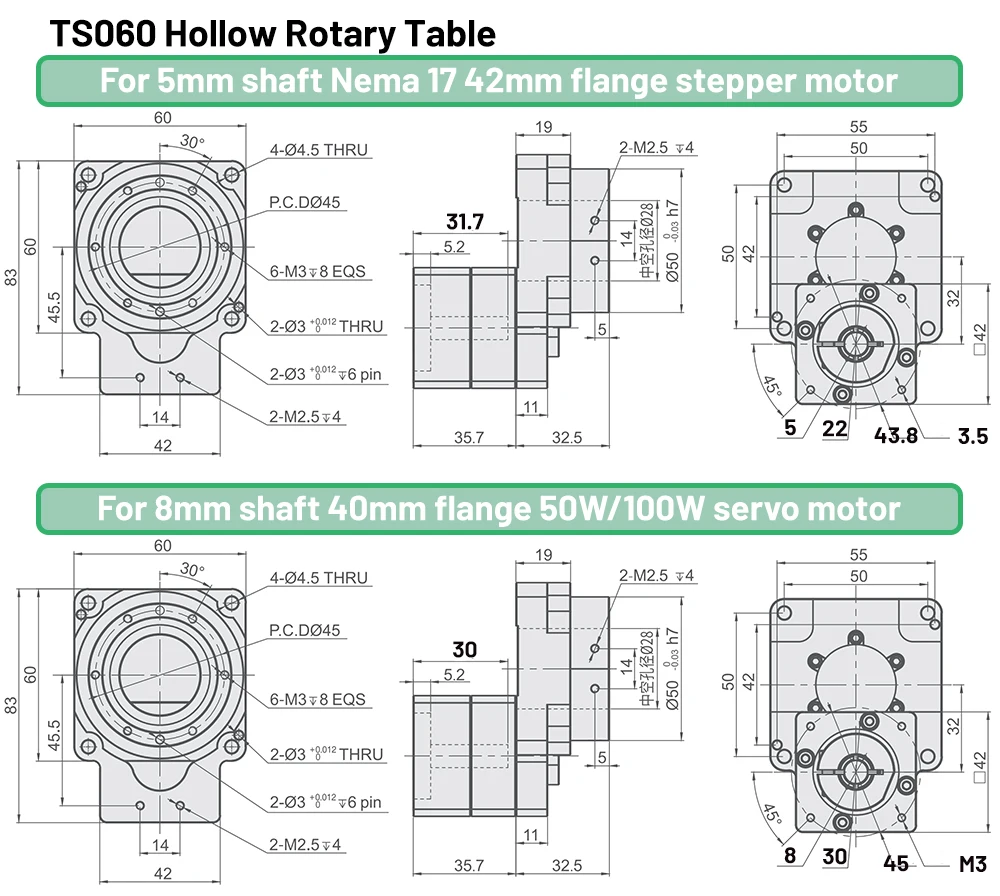

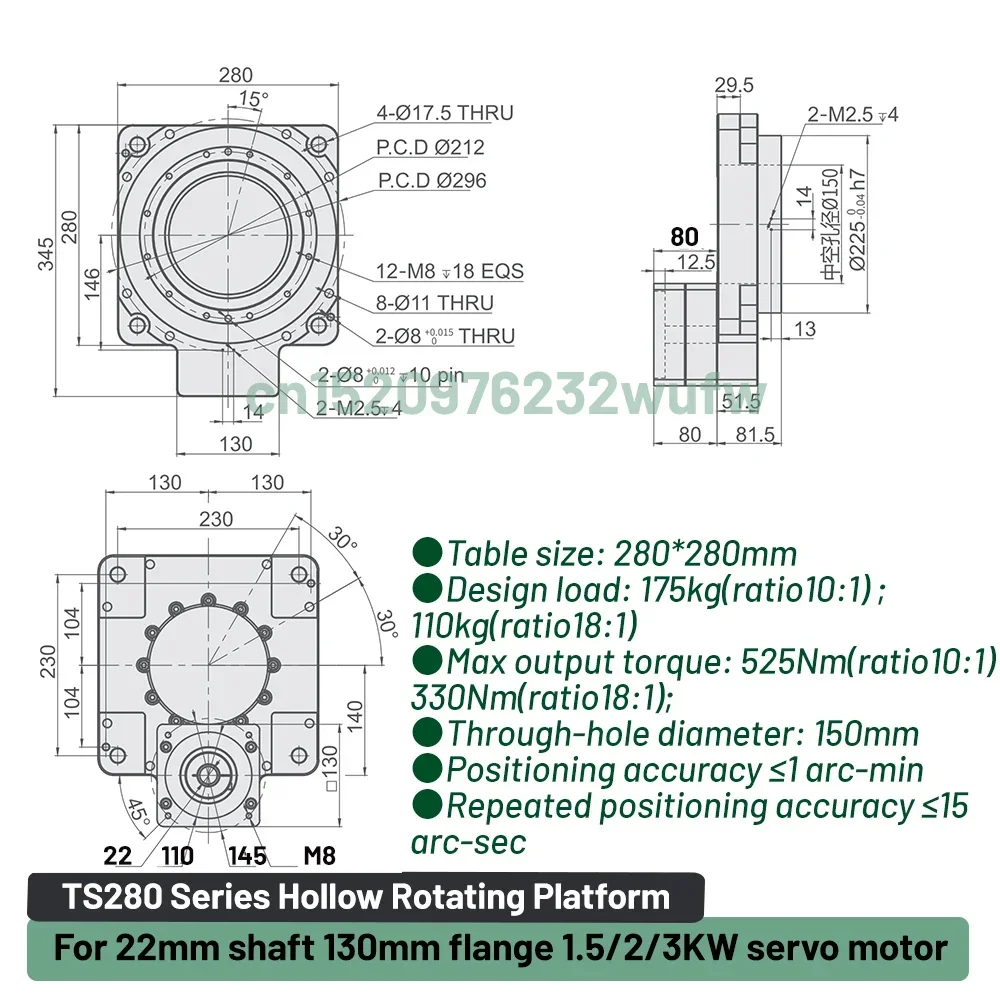

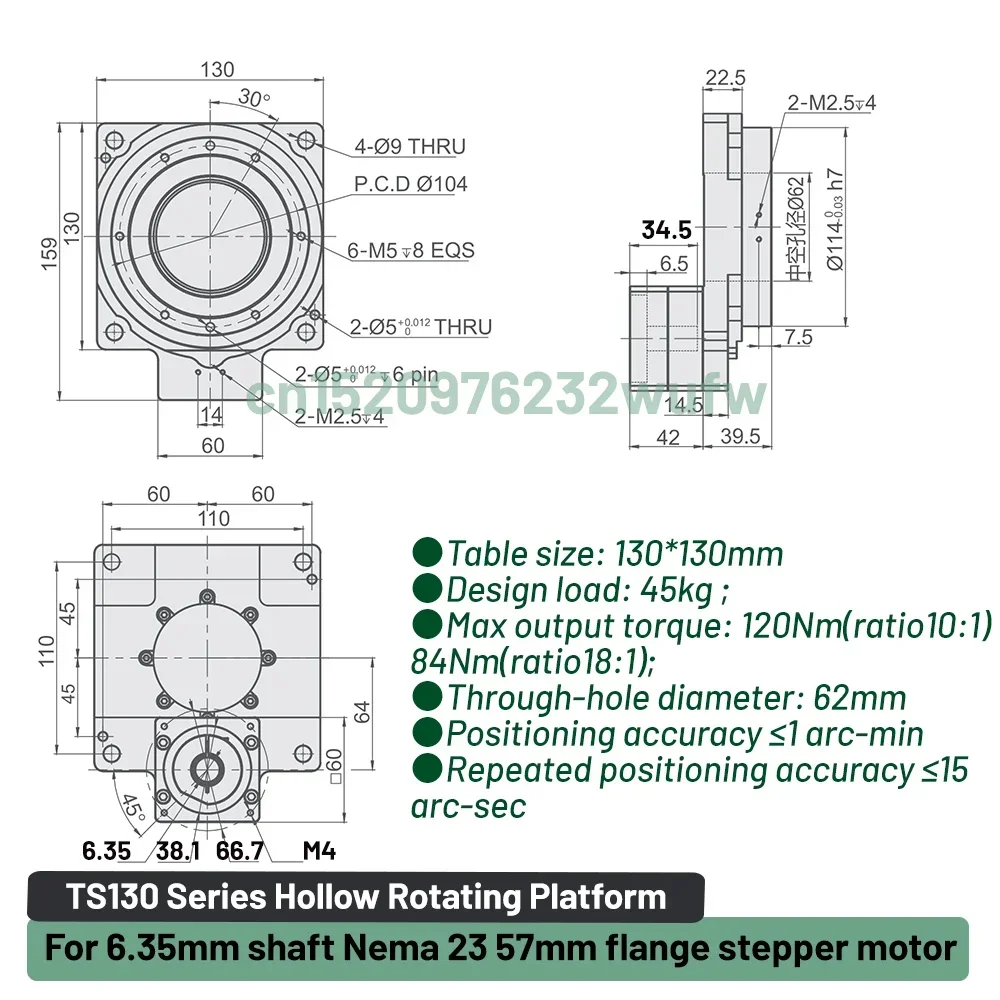

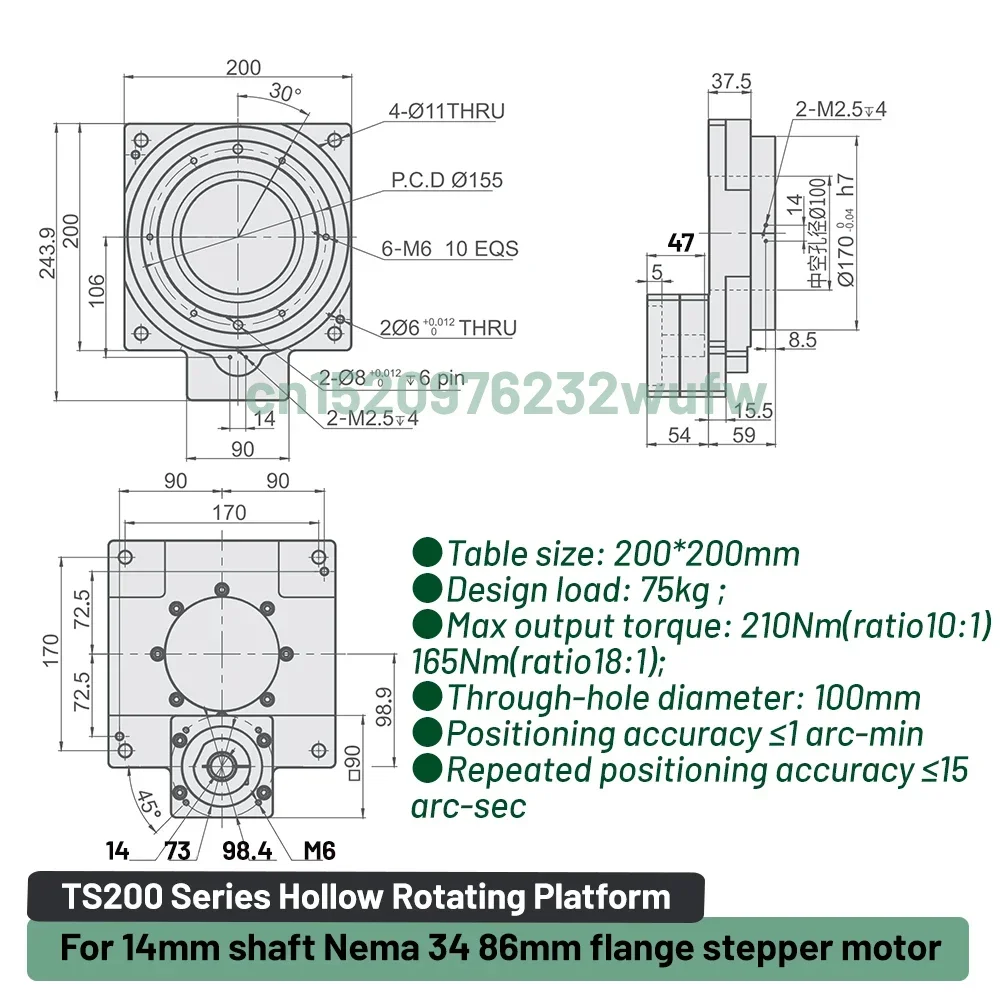

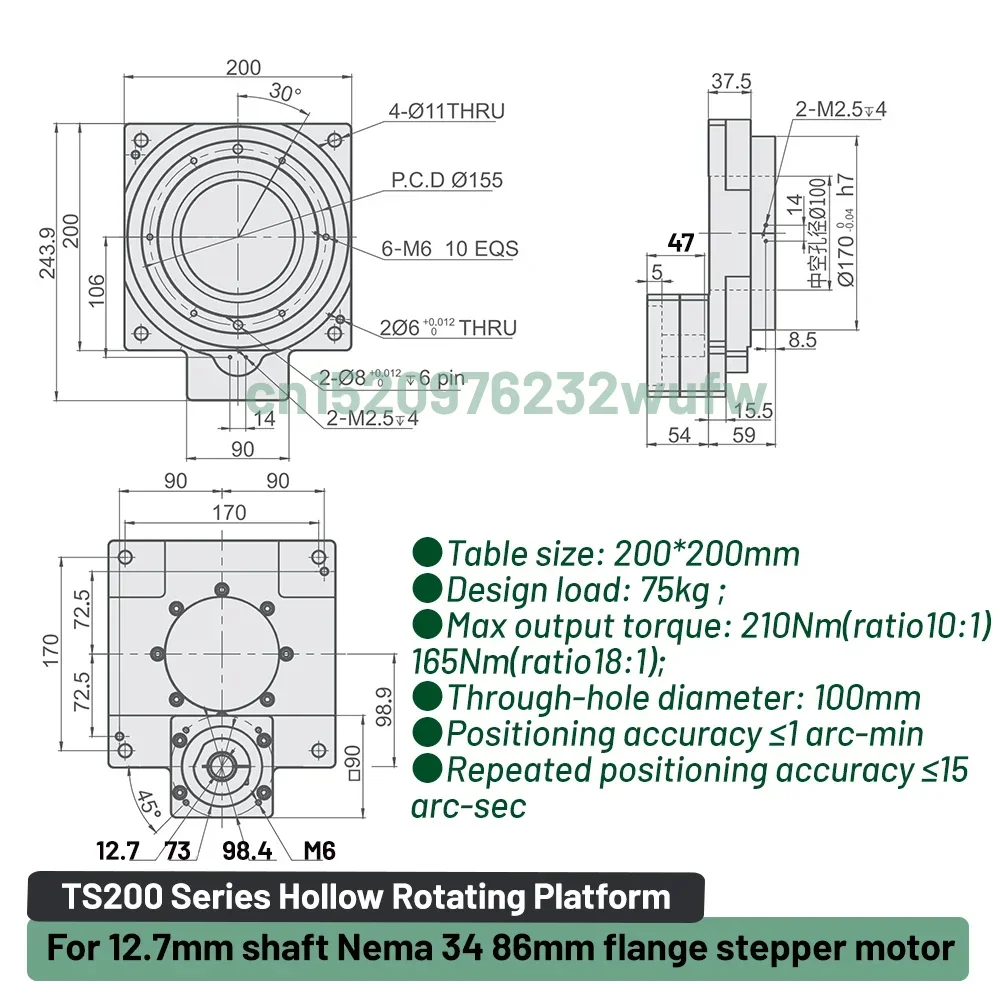

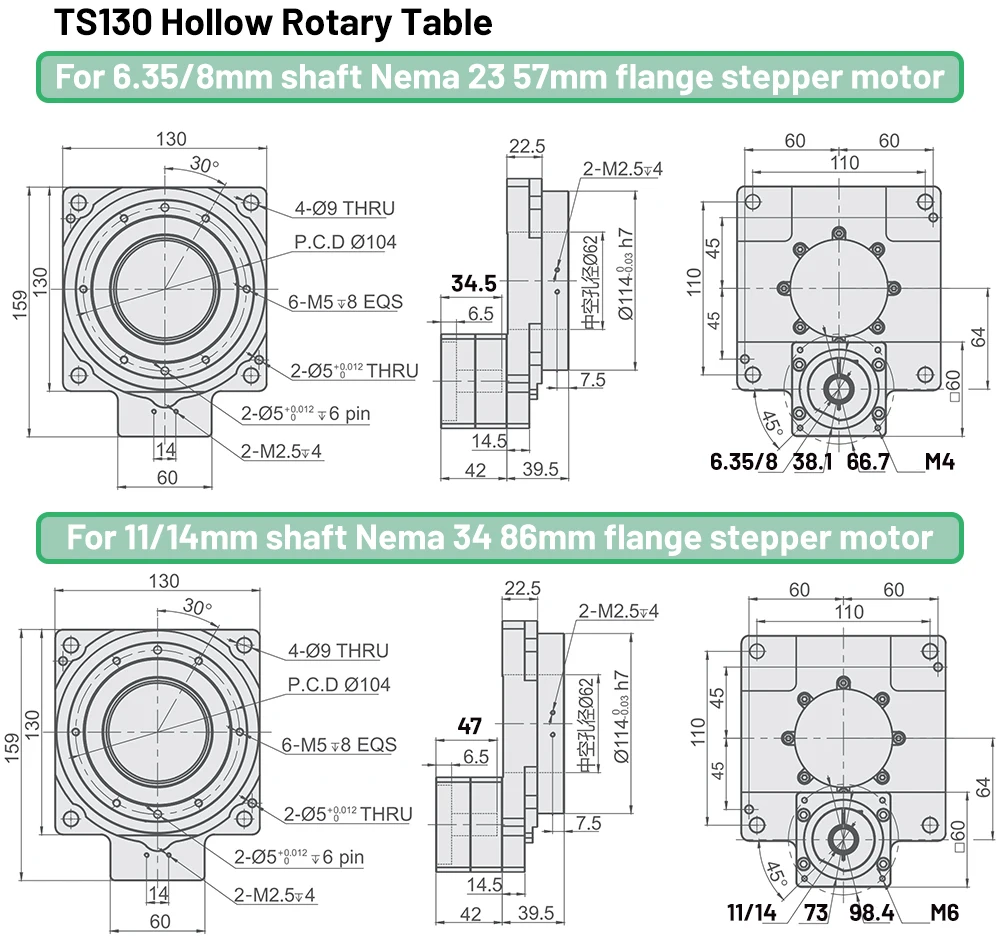

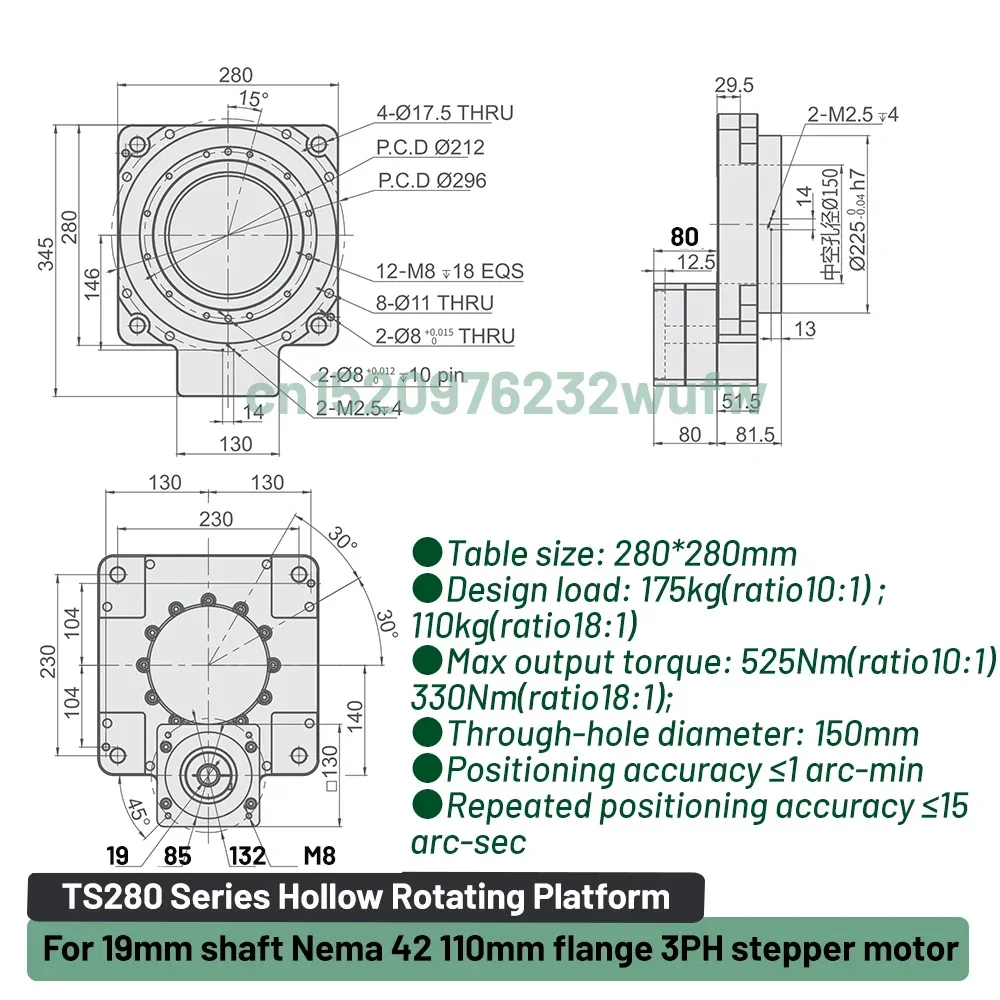

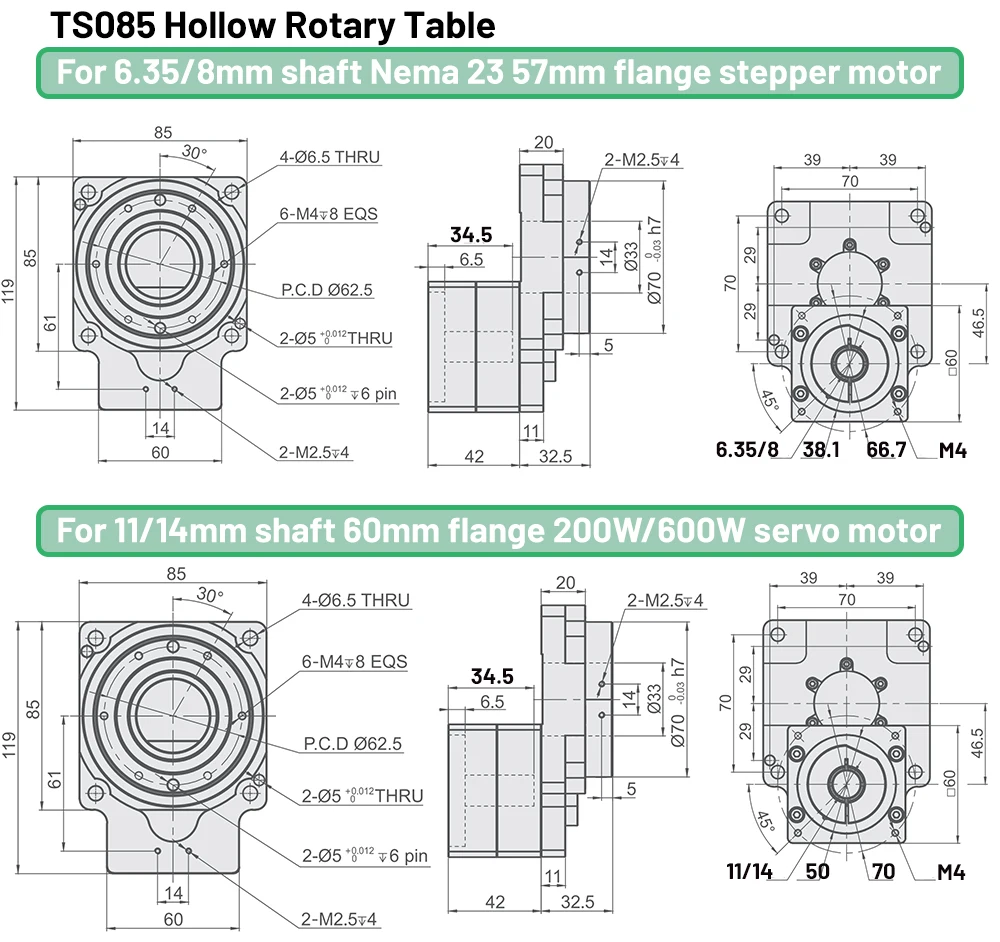

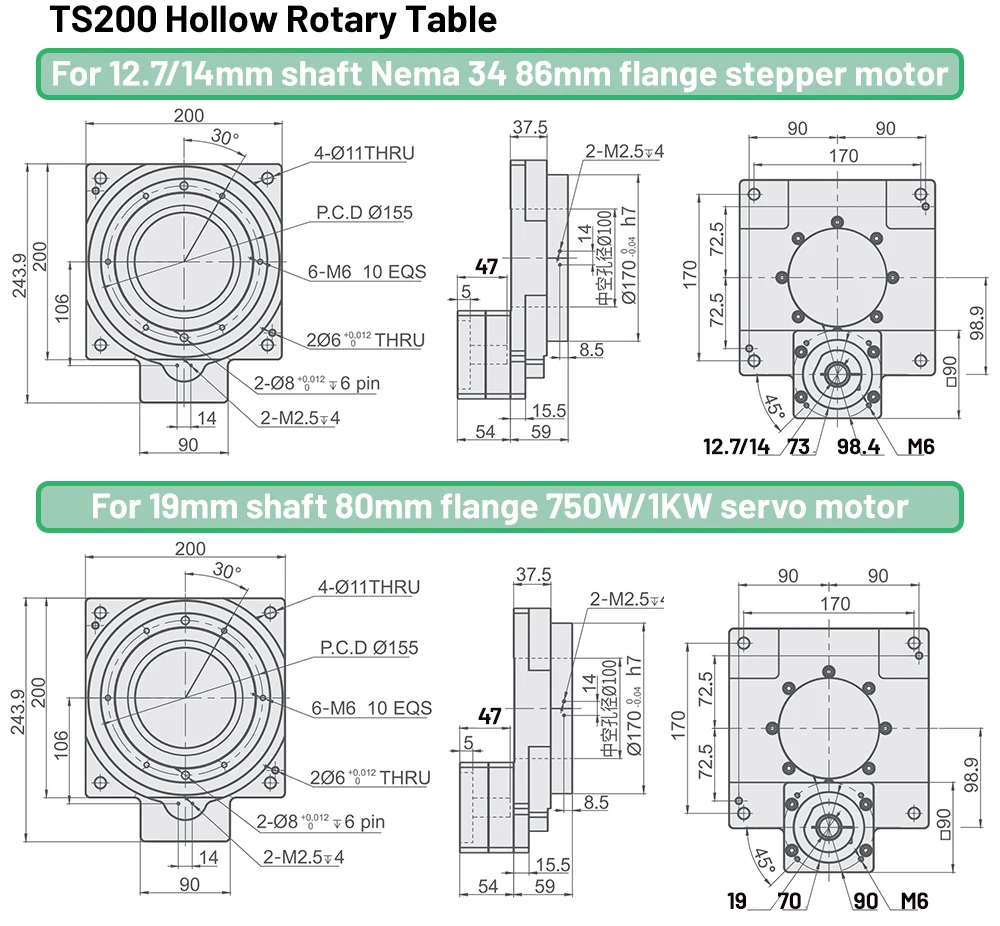

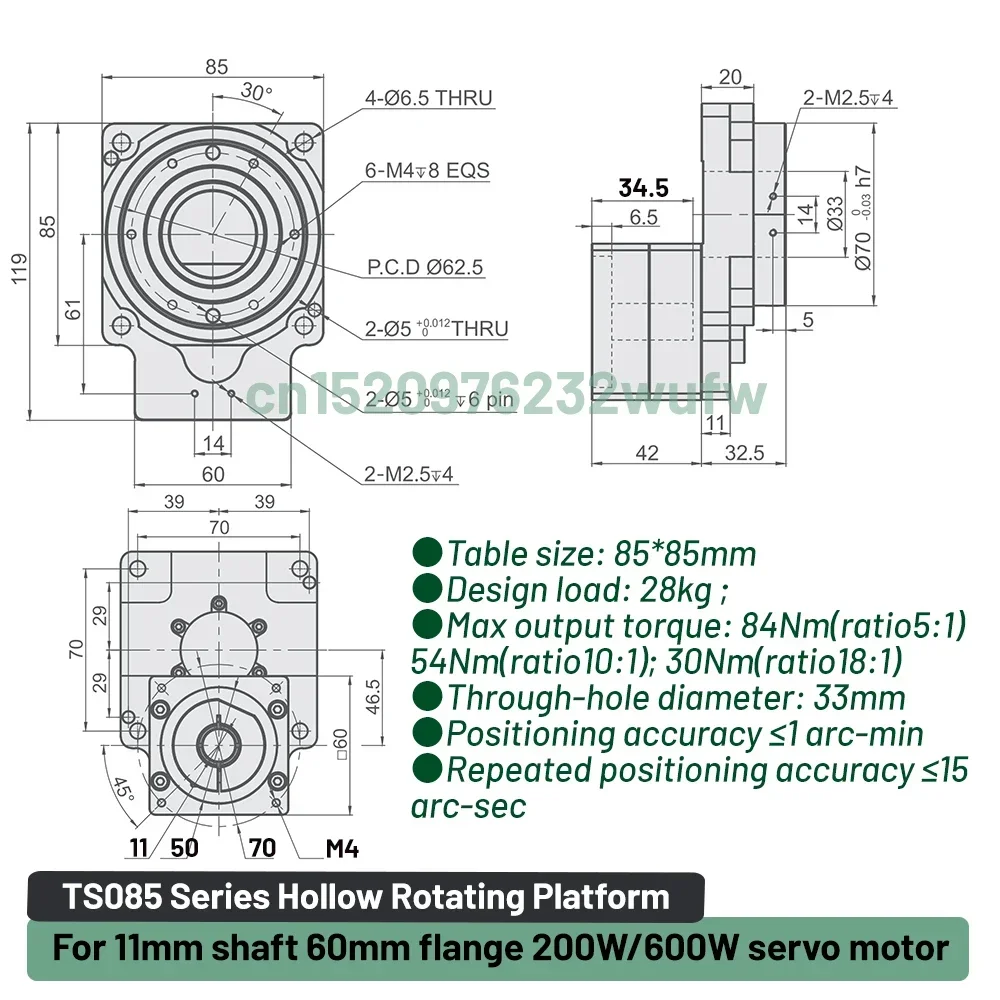

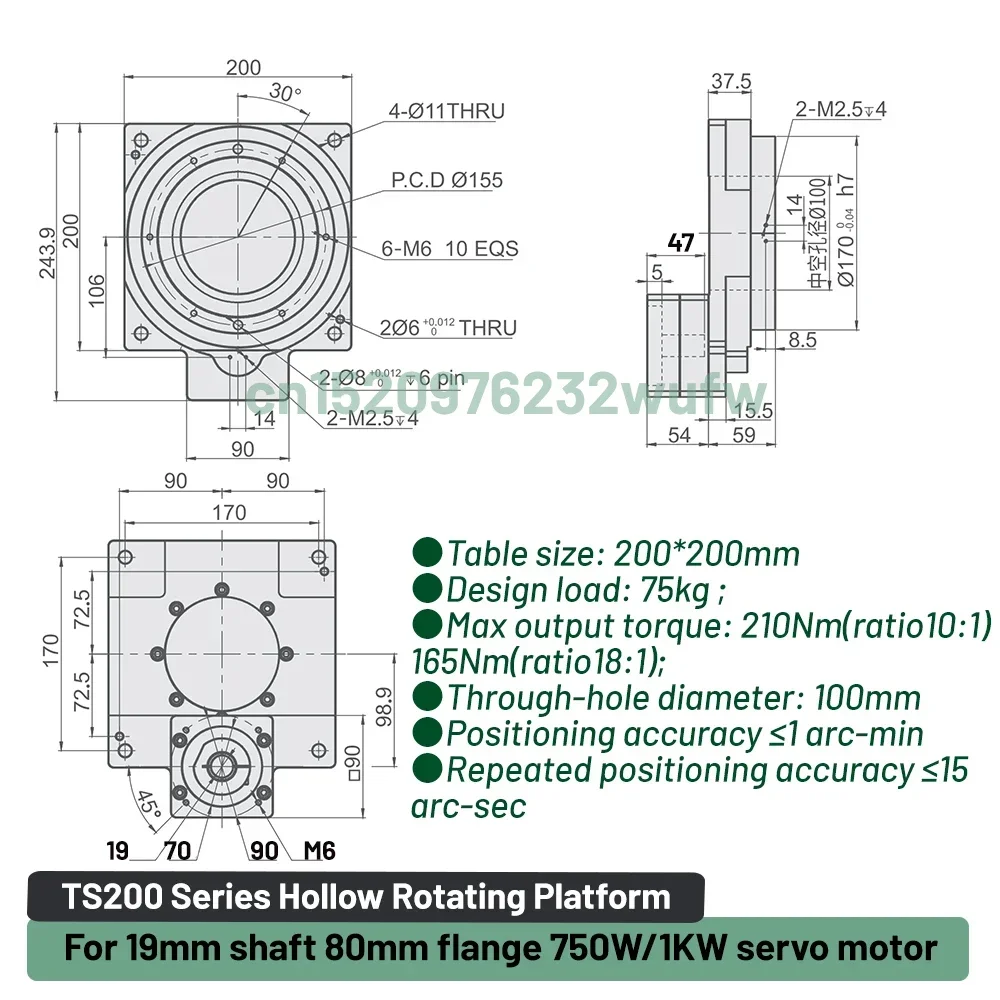

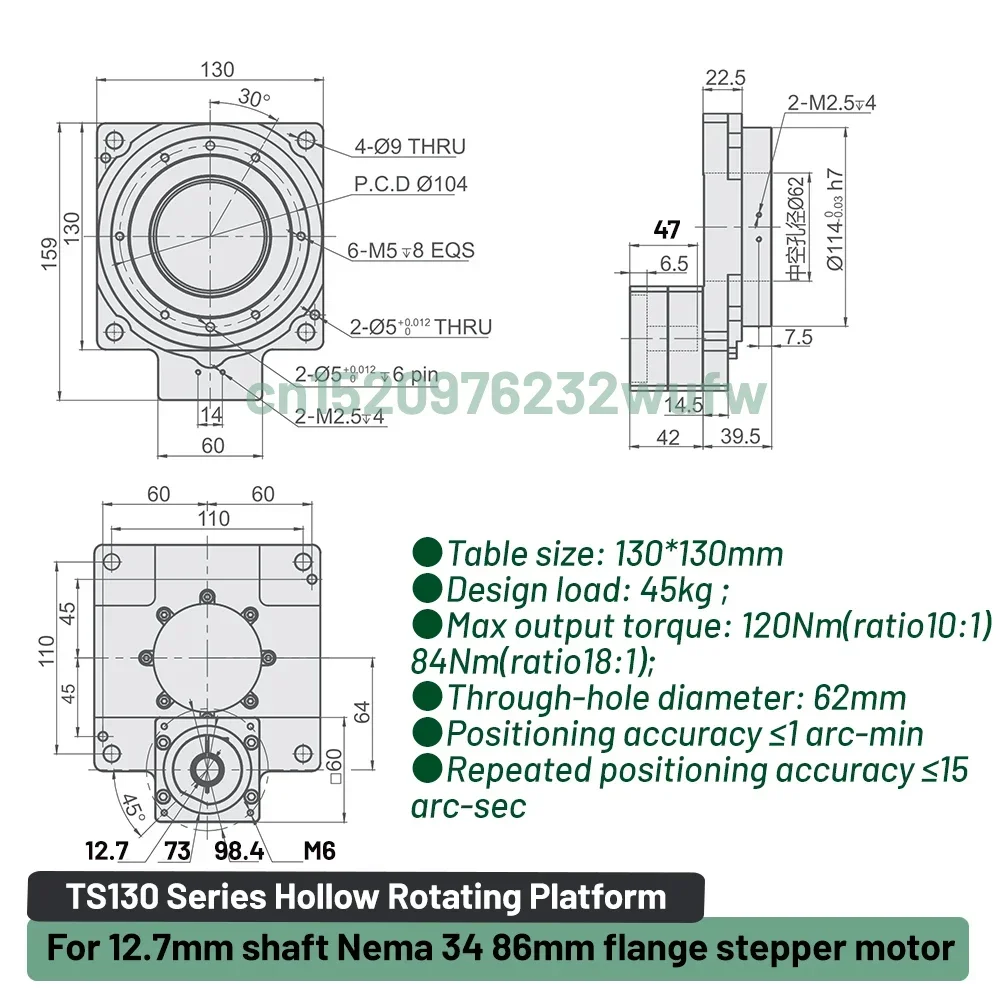

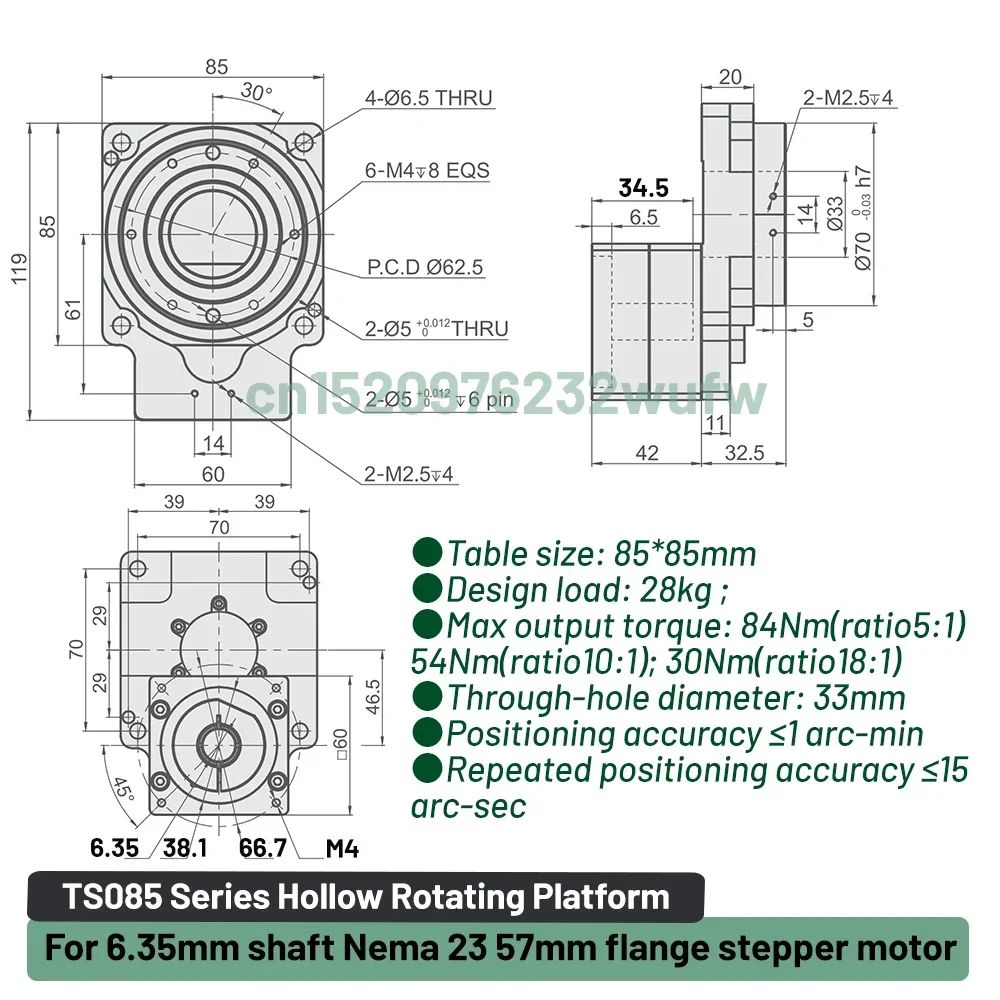

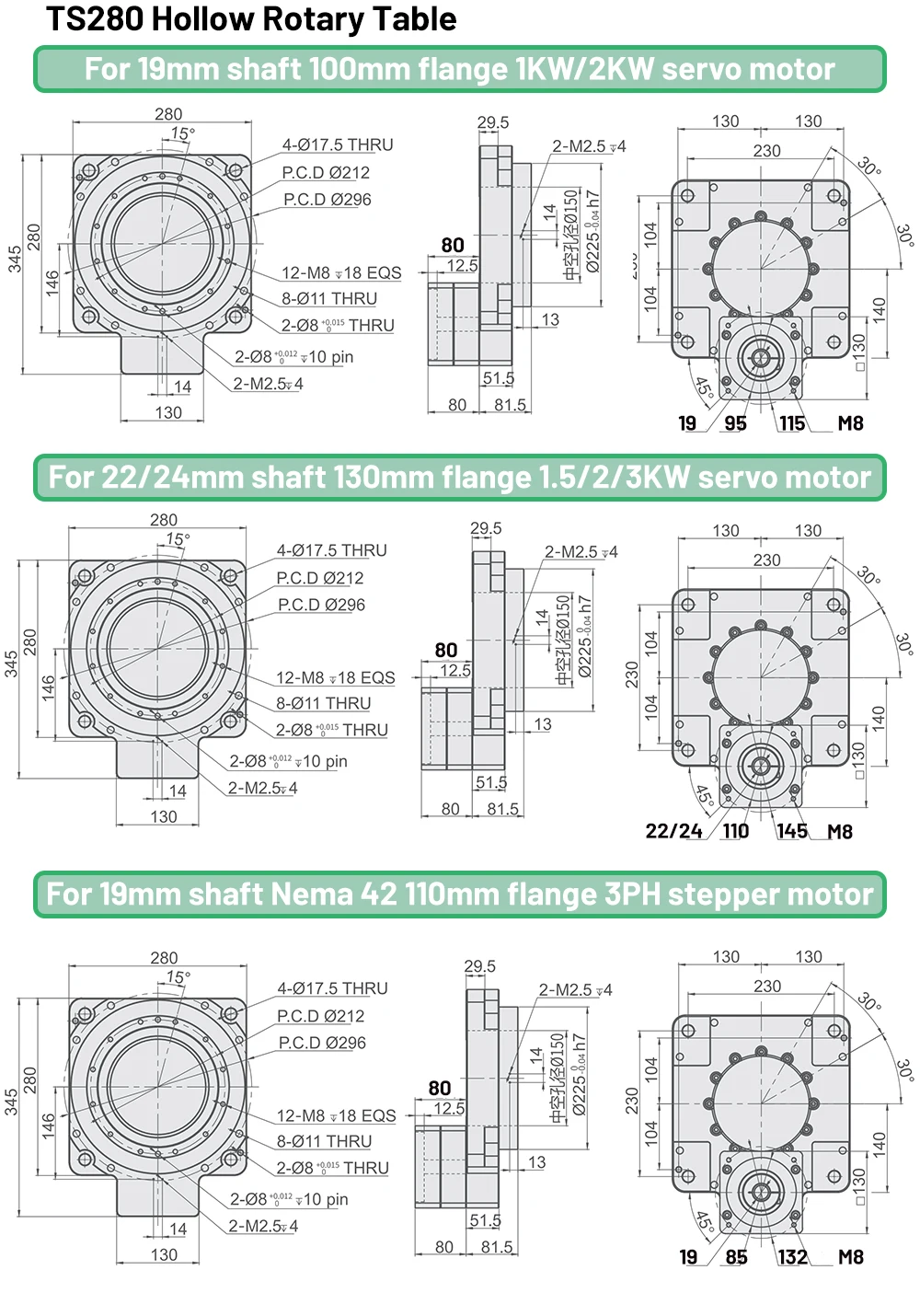

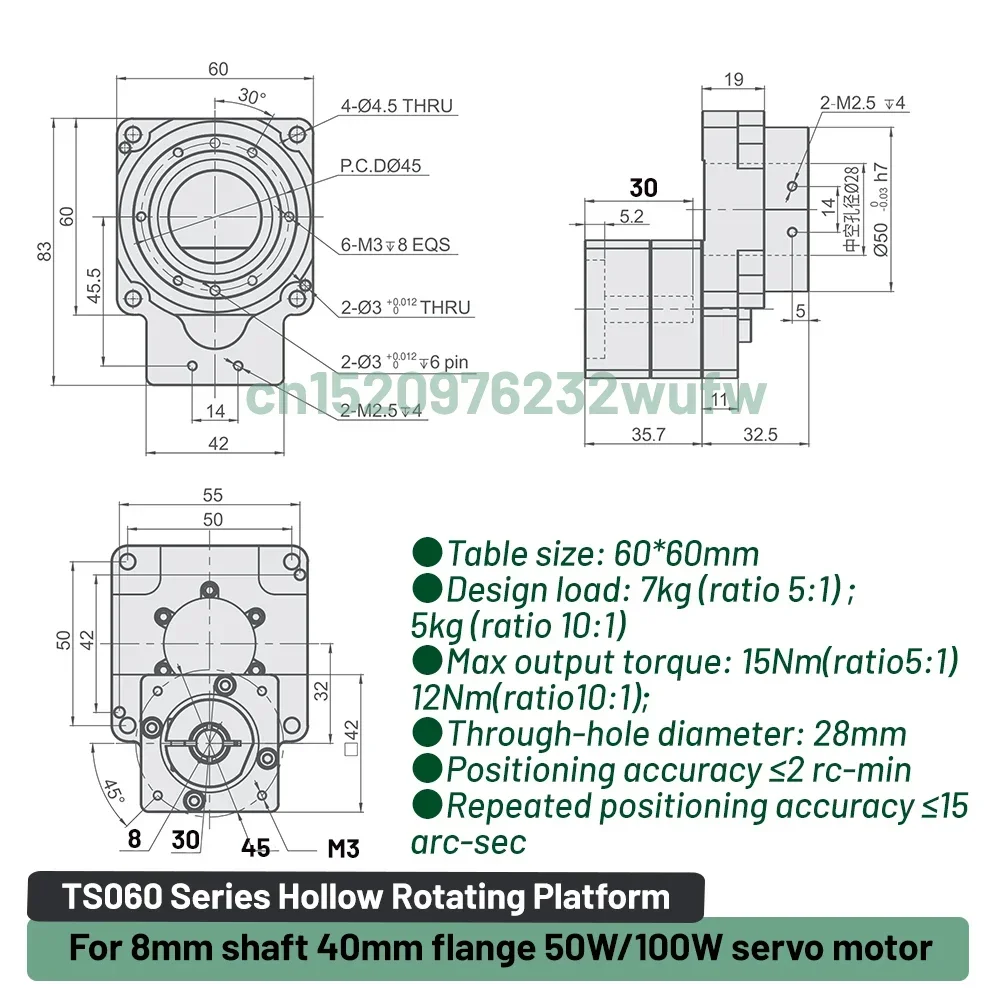

| 모델 | TS 060 | TS085번 | TS 110 | TS 130 | TS 200 | TS 280 | ||||||
| 감소율 | 5:1 | 10:1 | 5:1 | 10:1 | 10:1 | 10:1 | 18:1 | 10:1 | 18:1 | 10:1 | 18:1 | |
| 설계 하중 | 7kg | 5kg | 28kg | 28kg | 45kg | 45kg | 45kg | 45kg | 75kg | 75kg | 175kg | 110kg |
| 정격 출력 토크 | 5N·M | 4N·M | 28N·M | 18N·M | 20N·M | 40N·M | 28N·M | 70N·M | 55N·M | 175N·M | 110N·M | |
| 최대 출력 토크 | 15N·M | 12N·M | 84N·M | 54N·M | 30N·M | 120N·M | 84N·M | 210N·M | 165N·M | 525N·M | 330N·M | |
| 최대 축 하중 | 230N은 | 500N의 힘 | 2000N의 경우 | 2000N의 경우 | 4000N에 | 8000N은 | ||||||
| 최대 관성 모멘트 | 5N·M | 10N·M | 50N·M | 50N·M | 100N·M | 200N·M | ||||||
| 테이블 크기 | 60*84.6mm | 85*118mm | 110*138.2mm | 130*160.1mm | 200*240.5mm | 280*345mm | ||||||
| 관통 구멍 직경. | 28mm | 33mm | 35mm | 62mm | 100mm | 150mm | ||||||
| 디스크 직경 | 50mm | 70mm | 90mm | 114mm | 170mm | 240mm | ||||||

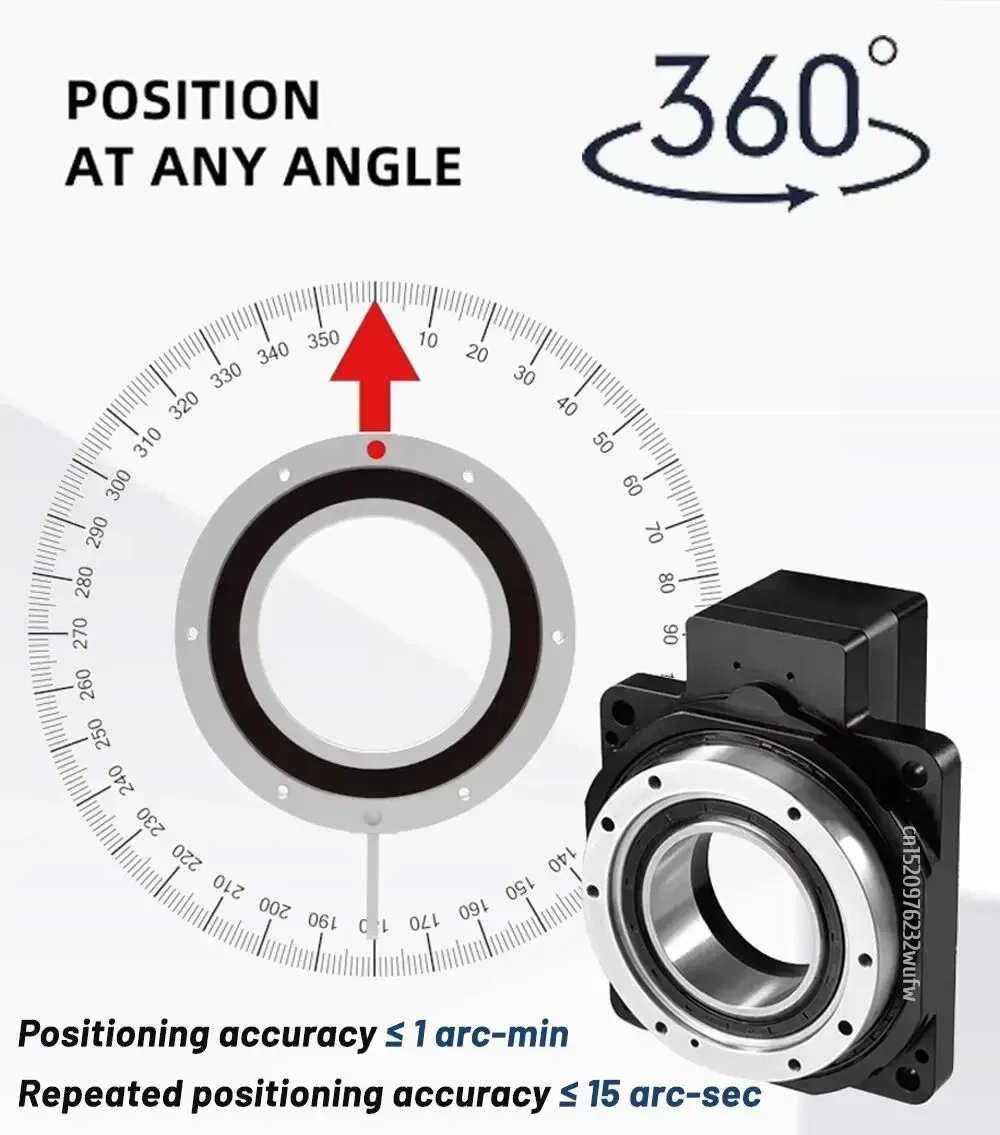

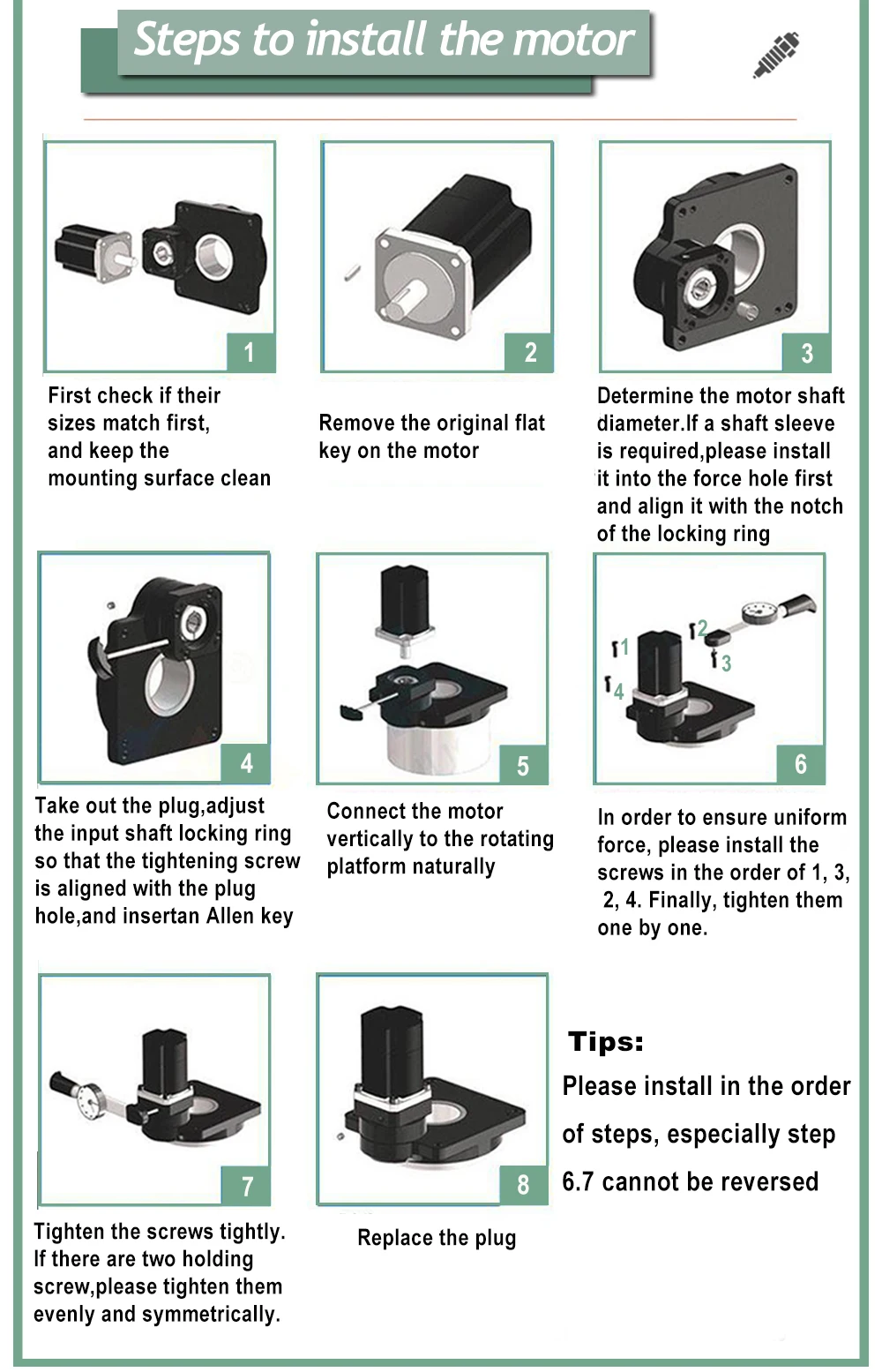

| 포지셔닝 정확도 | ≤2 아크분 | ≤1 아크분 | ≤1 아크분 | ≤1 아크분 | ≤1 아크분 | ≤1 아크분 | ||||||
| 비틀림 강성 | 2.5N.MECHATRONICS아크분 | 6N.MECHATRONICS아크분 | 15N.MECHATRONICS아크분 | 19N.MECHATRONICS아크분 | 32N.MECHATRONICS아크분 | 58N.MECHATRONICS아크분 | ||||||
| 평행성 | 0.01mm 이하 | 0.01mm 이하 | 0.01mm 이하 | 0.013mm 이하 | 0.02mm 이하 | 0.03mm 이하 | ||||||
| 동심도 | 0.01mm 이하 | 0.01mm 이하 | 0.013mm 이하 | 0.013mm 이하 | 0.02mm 이하 | 0.015mm 이하 | ||||||
| 허용 디스크 속도(간헐적 작동) | 200rpm | 200rpm | 200rpm | 200rpm | 200rpm | 150rpm | ||||||
| 소음 | 55dB 이하 | 55dB 이하 | 55dB 이하 | 60dB 이하 | 63dB 이하 | 67dB 이하 | ||||||
| 스테퍼 모터에 적응 | 5mm 샤프트 Nema17 스테퍼 | 6.35/8/9.525mm 샤프트 Nema23 스테퍼 | 6.35/8/9.525mm 샤프트 Nema23 스테퍼 ; 12.7/14mm 샤프트 Nema34 스테퍼 | 6.35/8/9.525mm 샤프트 Nema23 스테퍼 ; 12.7/14mm 샤프트 Nema34 스테퍼 | 12.7/14mm 샤프트 Nema34 스테퍼 | 19mm 샤프트 3PH Nema42 스테퍼 | ||||||
| SERVO 모터에 적응 | 8mm 샤프트 50W/100W 40mm SERVO | 11/14mm 샤프트 200W/400W/ 600W 60mm SERVO | 11/14mm 샤프트 200W/400W/600W 60mm SERVO | 11/14mm 샤프트 200W/400W/600W 60mm SERVO | 19mm 샤프트 750W/1KW 80mm SERVO | 19mm 샤프트 1KW 2KW 100mm SERVO; 22/24mm 샤프트 1KW3KW 130mm SERVO | ||||||
| 반발 | 백래시 없음(조정 가능한 구조) | 정확도 수명 | 30000h (간헐적 작동) | |||||||||
| 베어링 구조 | 크로스 롤러 베어링 | 윤활 방법 | 장기 윤활 | |||||||||
| 전송 효율 | 0.95 | 보호 수준 | IP 등급 50 | |||||||||
| 설치 방법 | 임의적 | 윤활 방법 | 장기 윤활 | |||||||||
| 리미트 스위치 전압 | 524VDC의 경우 | 반복적인 위치 정확도 | 15 arcsec 이하 | |||||||||
제품 특징:

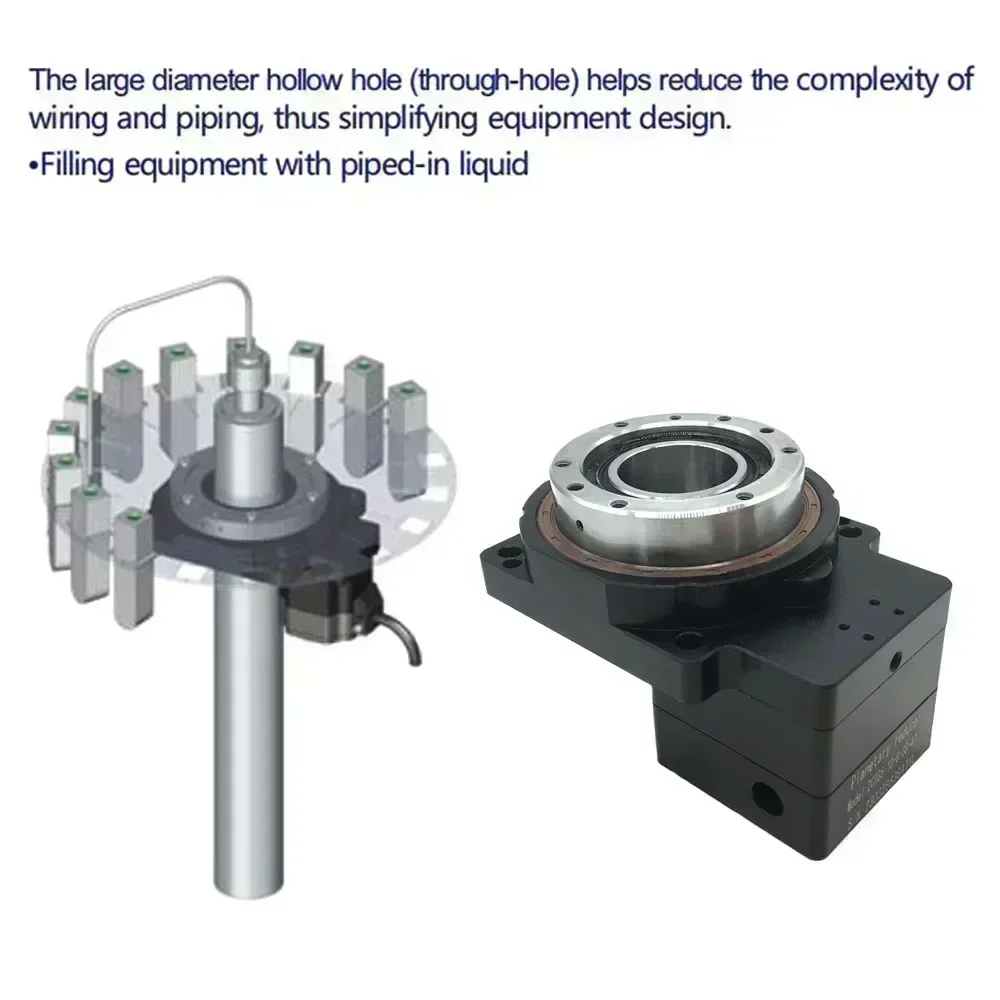

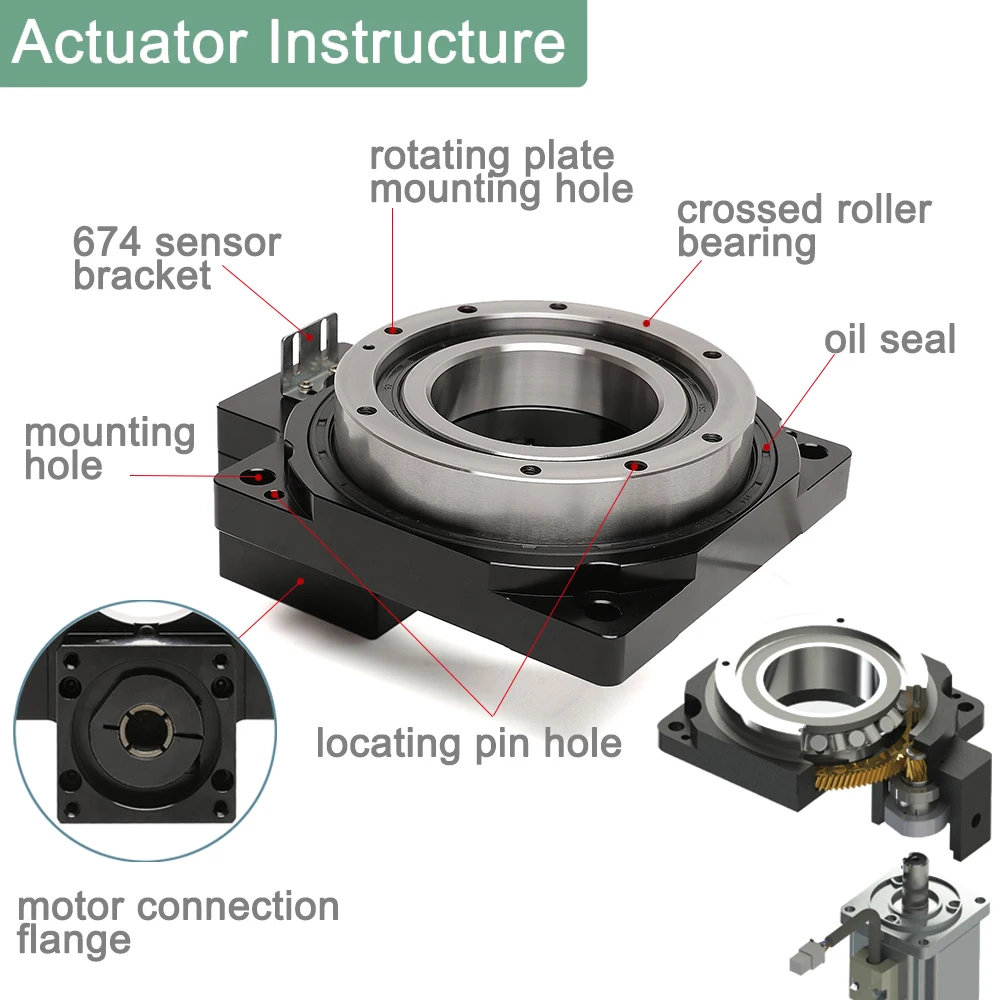

1.중공 회전 플랫폼의 회전 테이블은 중공 구조로 되어 있으며, 용해 도구에 공기관과 전선을 쉽게 설치할 수 있도록 모터가 측면에 연결되어 있습니다.디바이더 및 DD 모터와 마찬가지로 플랫폼에 무거운 물체를 직접 고정하여 전달할 수 있습니다.

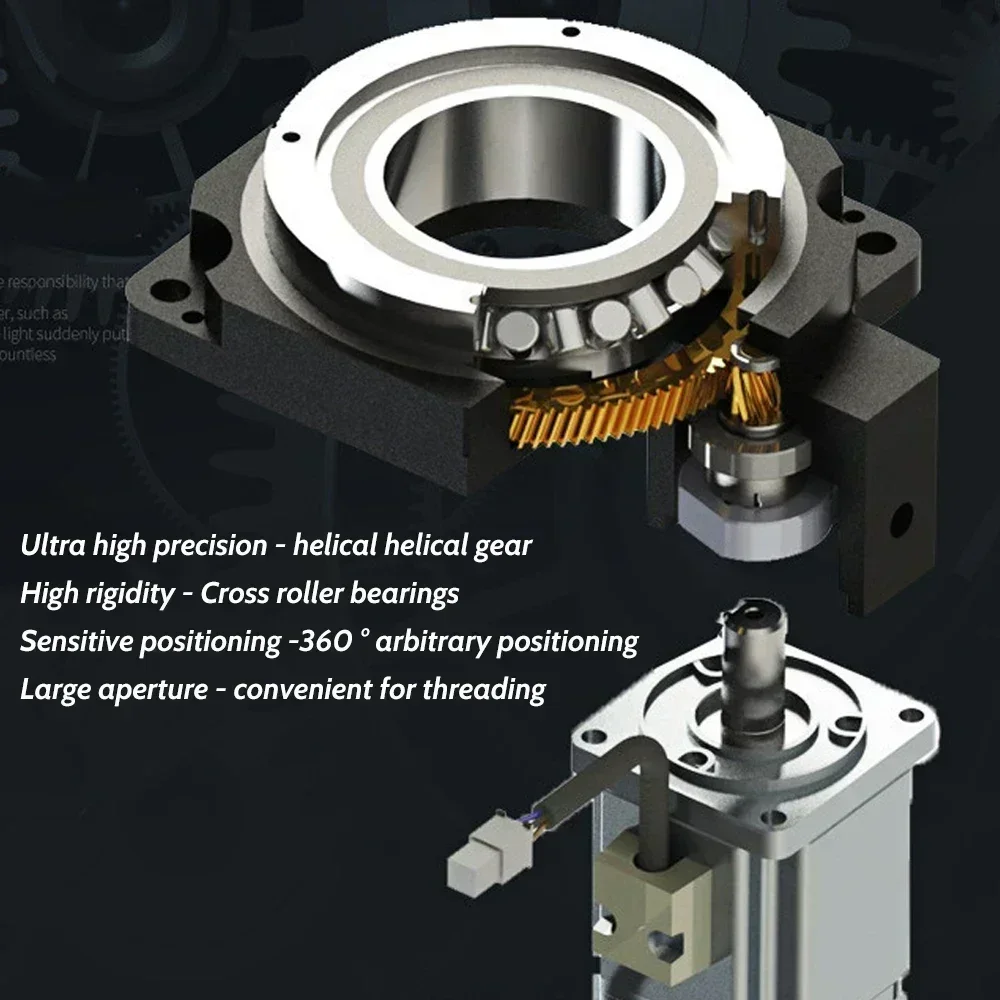

2.제품 사용 시 측면 힘 및 기타 문제를 고려하여 크로스 롤러 베어링을 채택하고, 중앙에 전복 방지 안정 링을 장착했습니다.사용 중 측면 힘 하중을 더 잘 견딜 수 있도록 합니다.

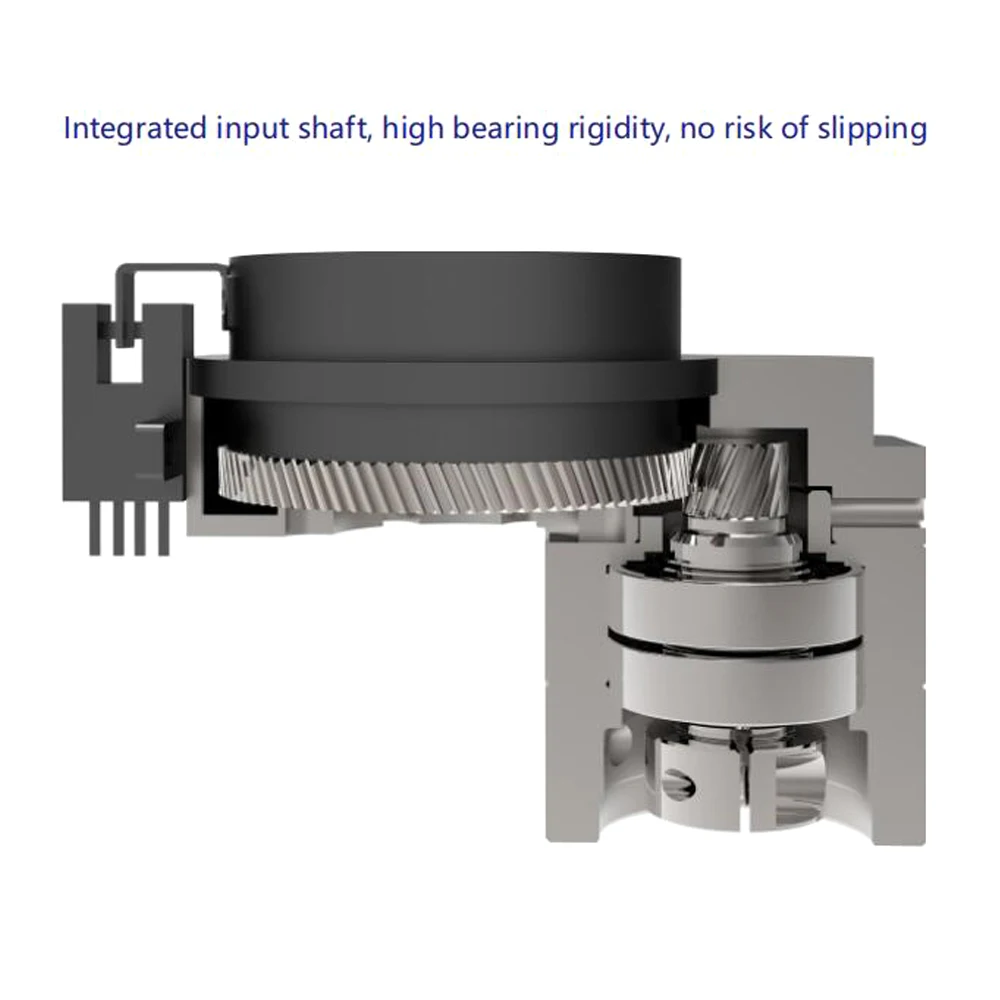

3.본체는 알루미늄 합금으로 제작되었으며 고정밀 CNC로 가공되어 모든 부품의 정확성을 보장합니다.기어는 카뷰레이션 열처리 및 연삭 공정을 채택하여 가공 후 기어 정확도 5등급에 도달할 수 있으며 표면 경도는 5862HRC에 도달할 수 있습니다.제품 조립이 완료된 후 래핑 공정을 거쳐 단면의 평행도와 수직도가 런아웃 범위 내에 있도록 합니다.
4.중공 회전 플랫폼의 일부 기어의 정확도 수준은 최대 4이므로 중공 회전 플랫폼의 공기 반환량이 매우 작습니다.조립 중 발생하는 오차는 조절 가능한 기어 중심 간 거리 설계를 통해 보상할 수 있으며, 반복적인 위치 결정 정확도는 10 arcseconds 미만까지 도달 가능합니다.

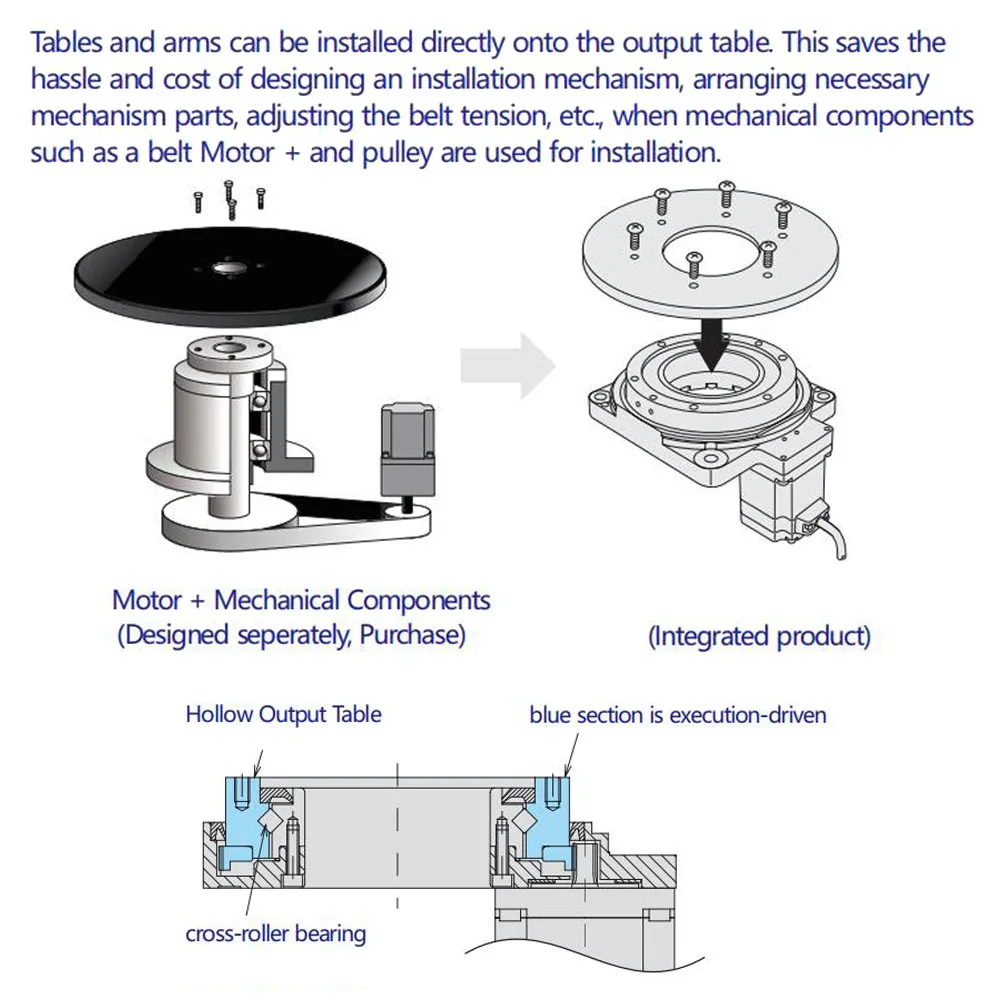

5.장치의 작업대와 기계 팔은 중공 회전 플랫폼의 턴테이블에 직접 설치할 수 있습니다.풀리와 같은 메커니즘 부품을 사용하는 것에 비해 메커니즘 설계, 부품 배치, 벨트 상태 조정 등의 작업 시간과 비용을 줄일 수 있습니다.

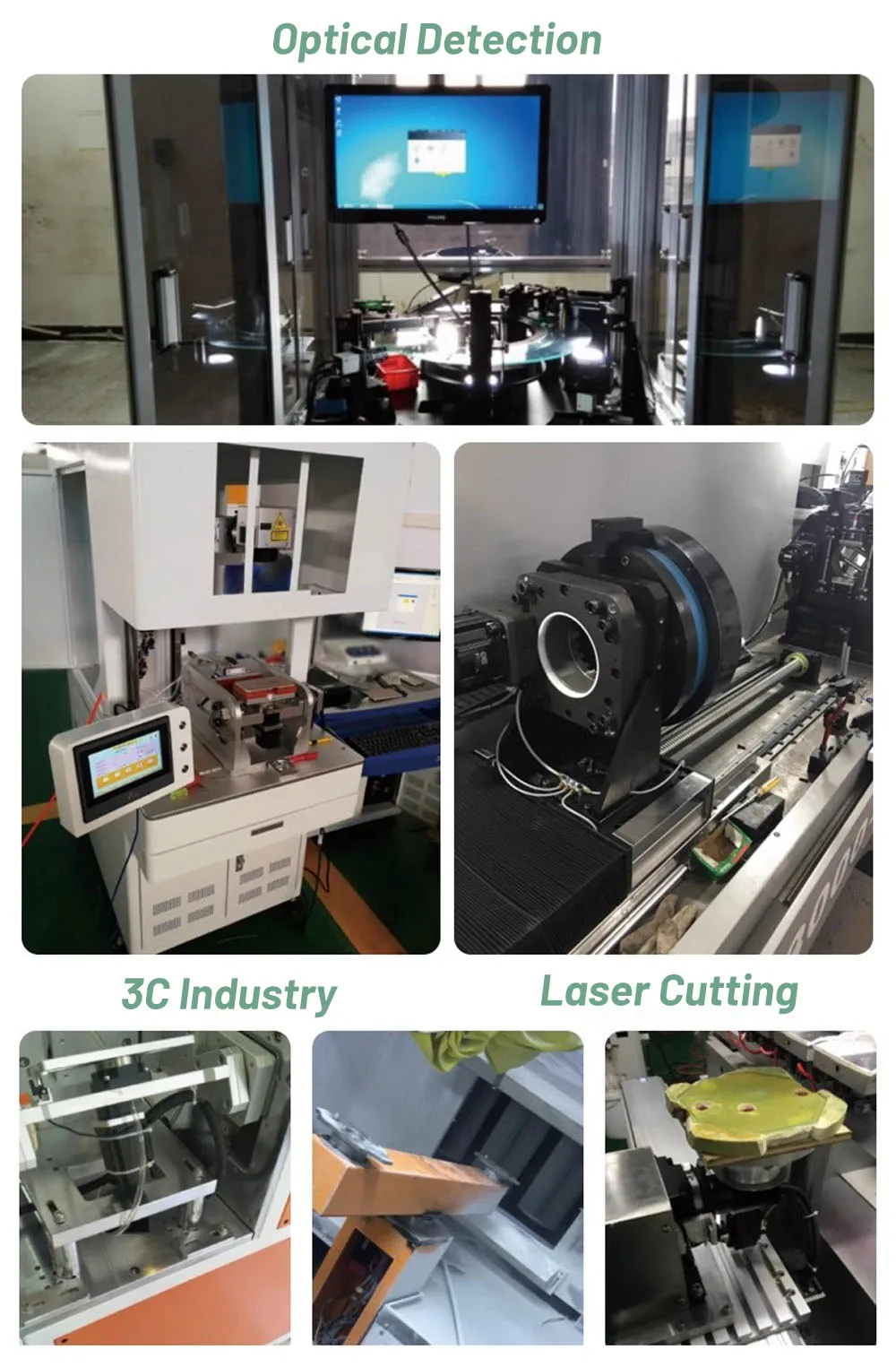

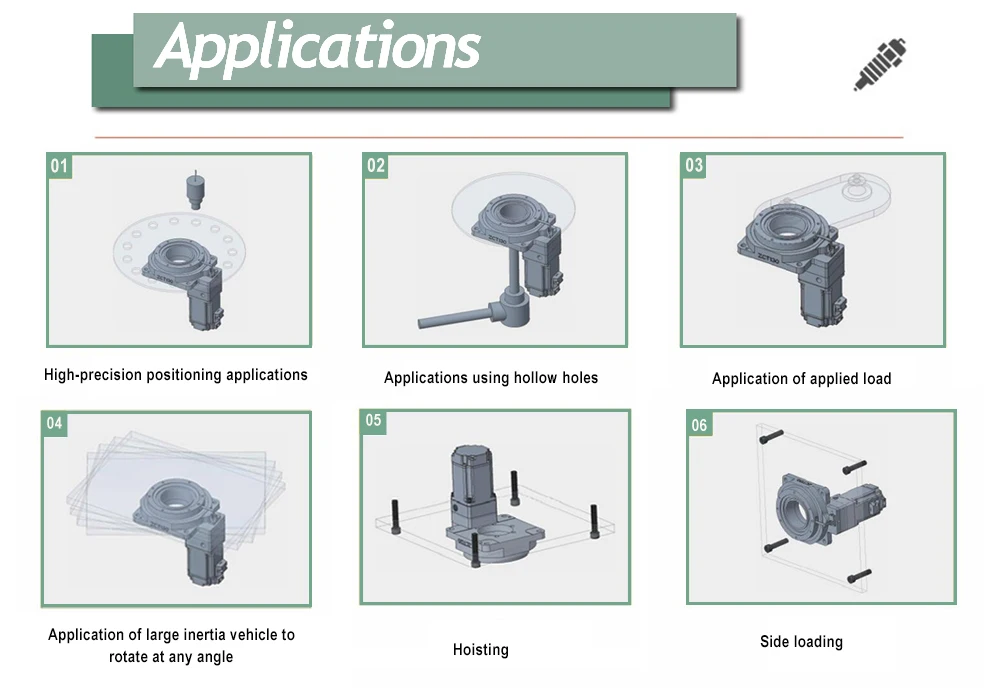

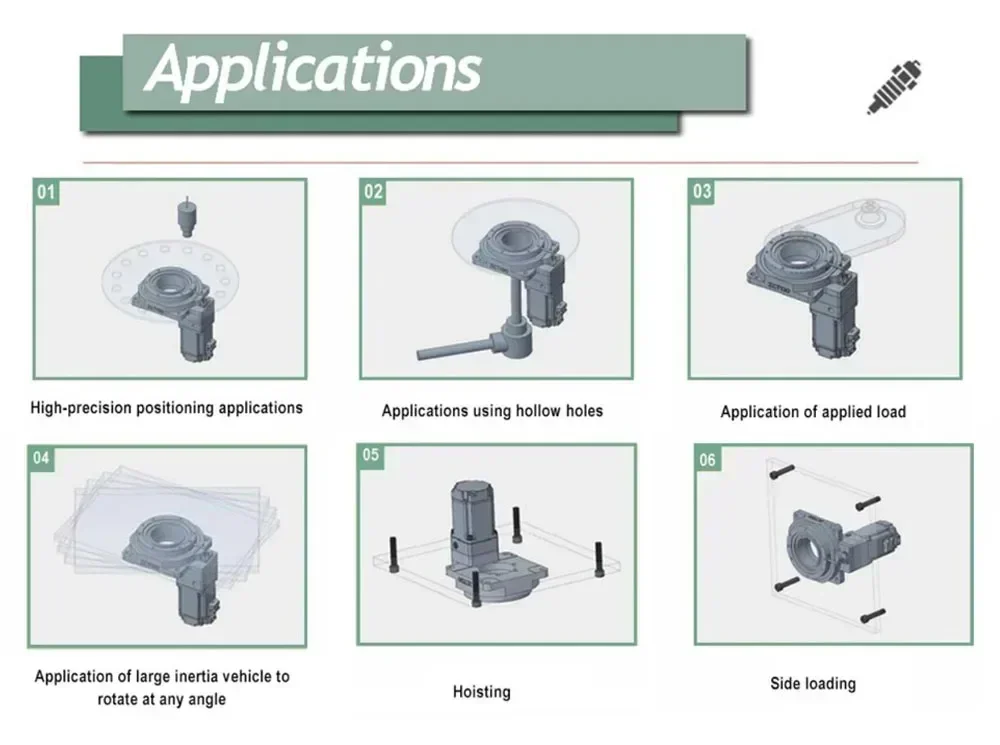

6. 고정밀 산업 자동화 장비, 디스펜싱 머신, 공작기계의 4축 또는 5축, 포장 기계, 광전자 및 육안 검사 장비, 인덱싱 보드, 레이저 프린터, 분류기, 로봇 관절 등 다양한 분야에 대한 수요가 빠르게 증가하고 있습니다.
