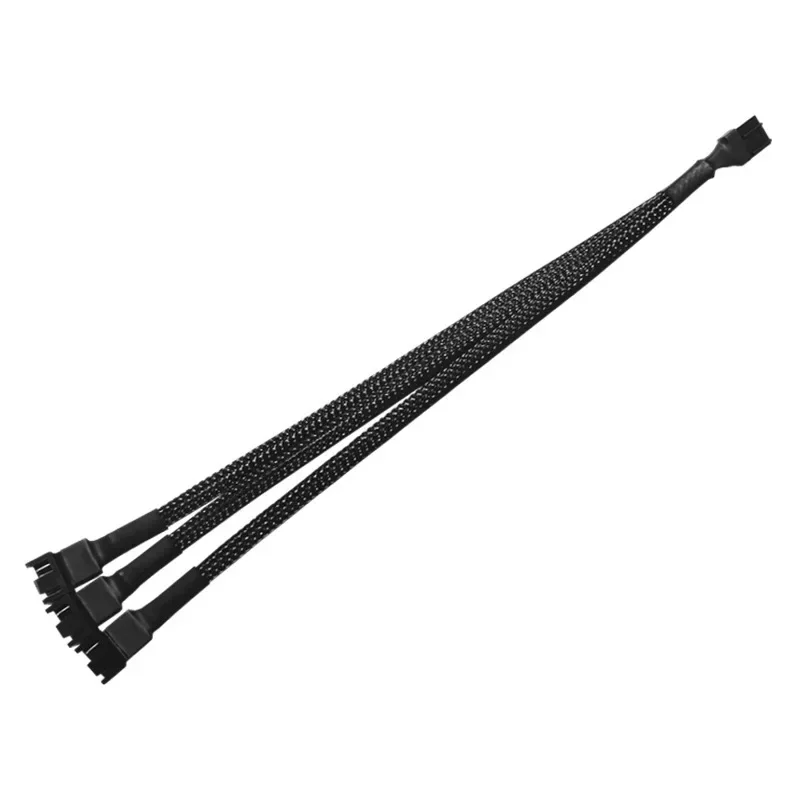

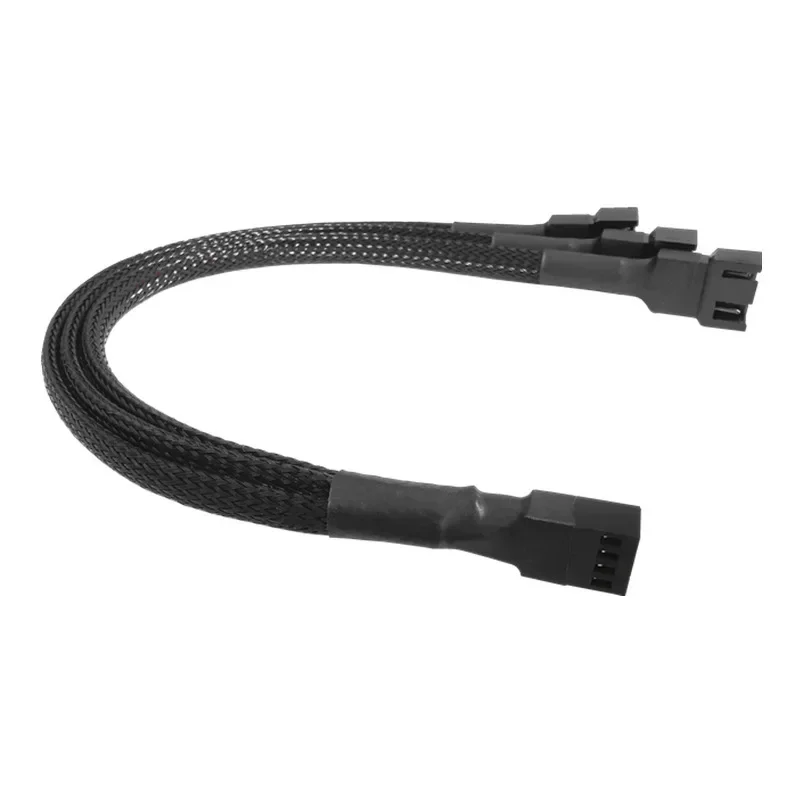

"제품명" : 4Pin 13 패치 코드 (나일론 네트 세트)
"제품 길이": 총 길이 27CM
"와이어 유형: 1007 26AWG"
[단열재]: PVC 단열재
[지휘자 사양]: 7/0.14ts
"도체 재료"": 주석 도금 구리
[와이어의 외경]: od 1.3mm
[정격 온도]: 70℃
"와이어 색상"": 컬러 리본 케이블."
[외관 색상]: 블랙
[제품 무게]: 16g

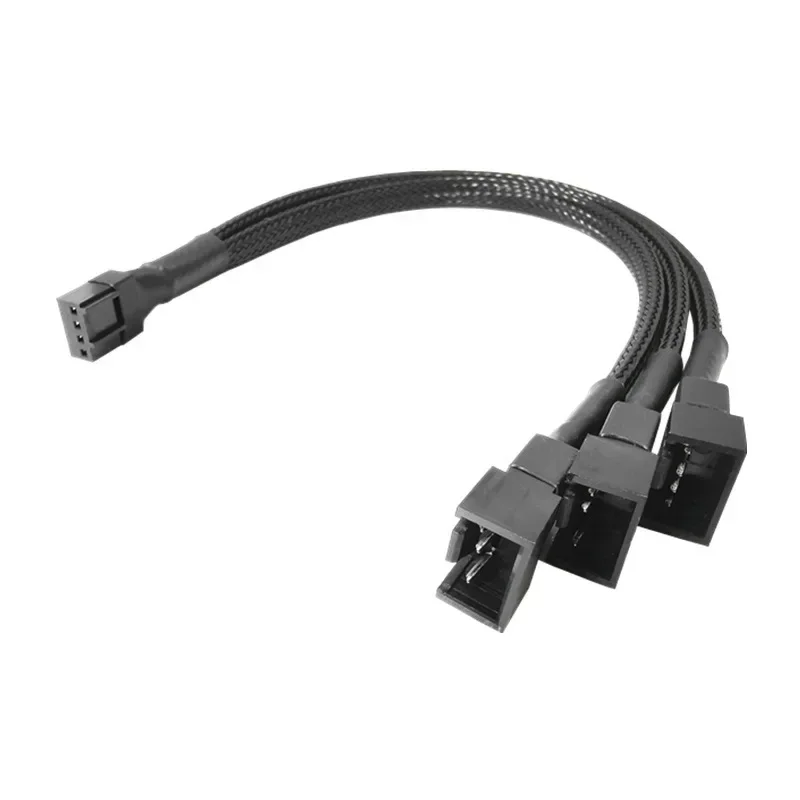

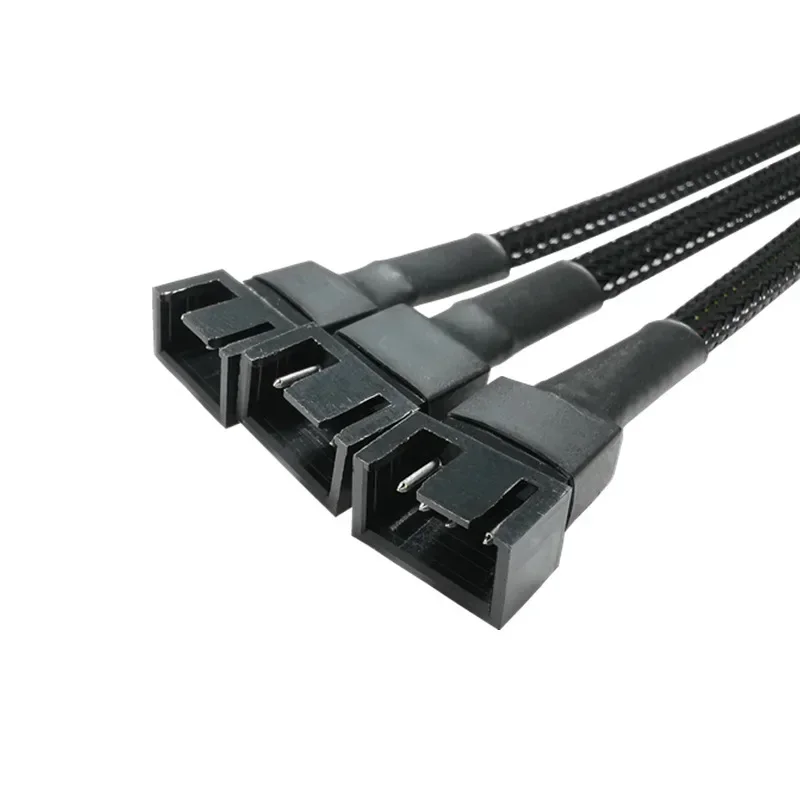

[제품 인터페이스]: 마더보드의 한쪽 끝은 작은 4핀 커넥터이고 다른 세쪽 끝은 팬의 작은 4핀 커넥터입니다.
[제품 기능]: 3개의 팬이 하나의 인터페이스를 공유합니다.
[목적]: CPU 팬(4핀) 케이블이 충분하지 않고 마더보드 인터페이스가 충분하지 않습니다.3Pin을 지원합니다.주요 확장 및 확장 인터페이스입니다.

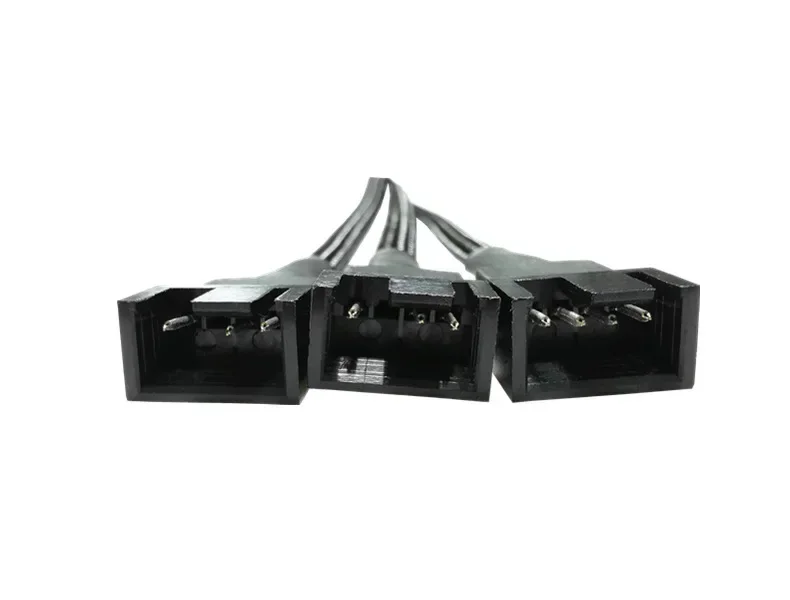

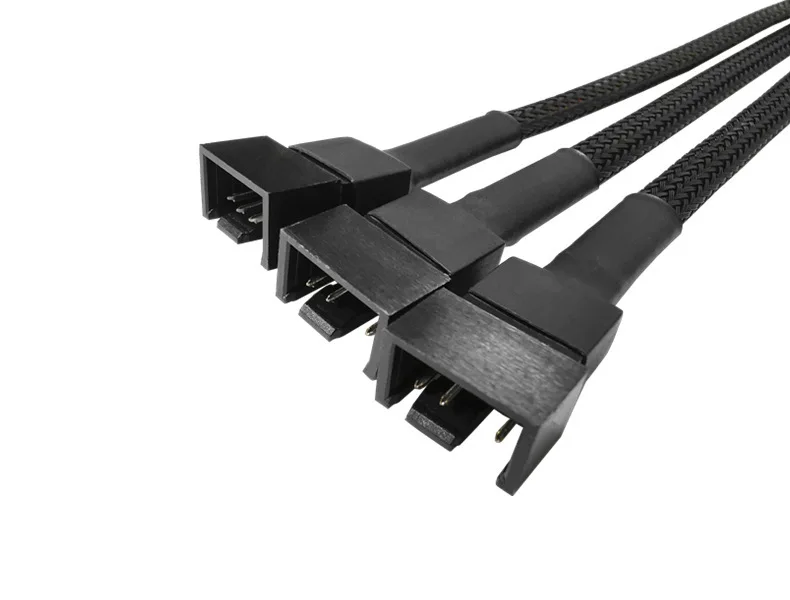

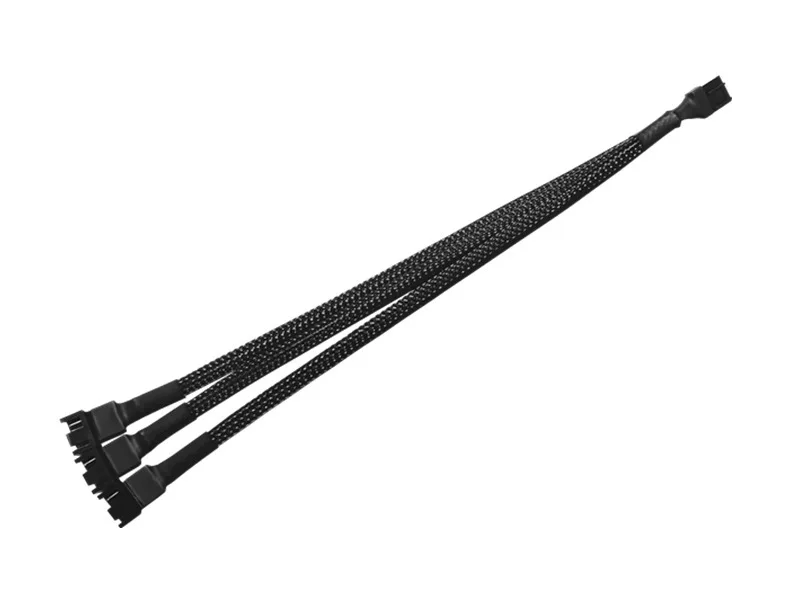

이 줄은 세 개의 머리로 나누어져 있습니다.

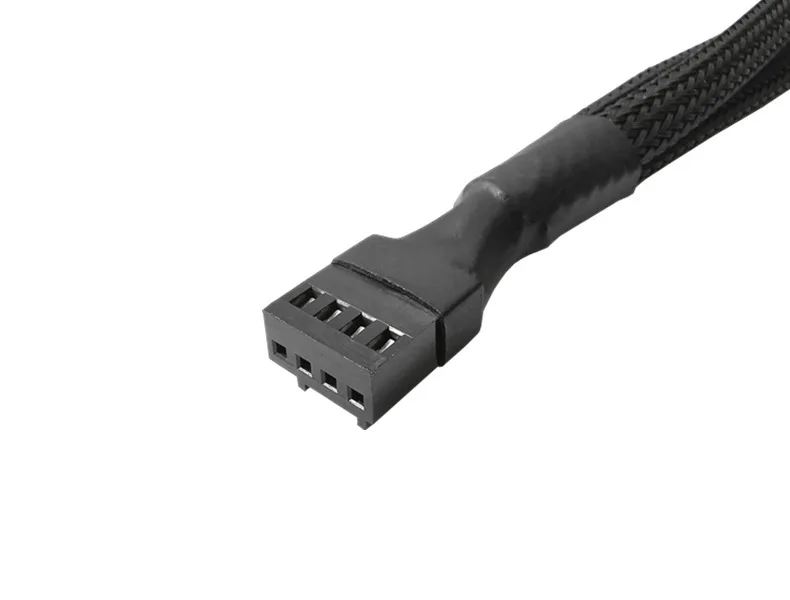

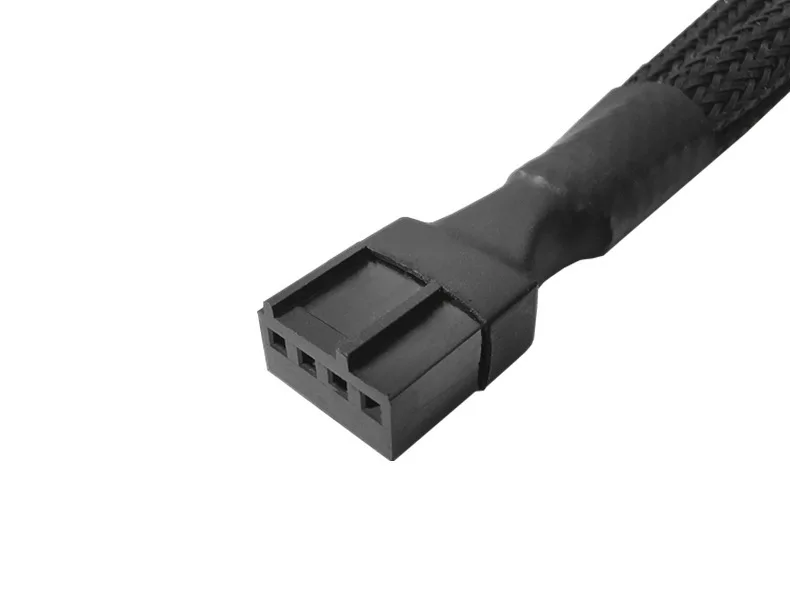

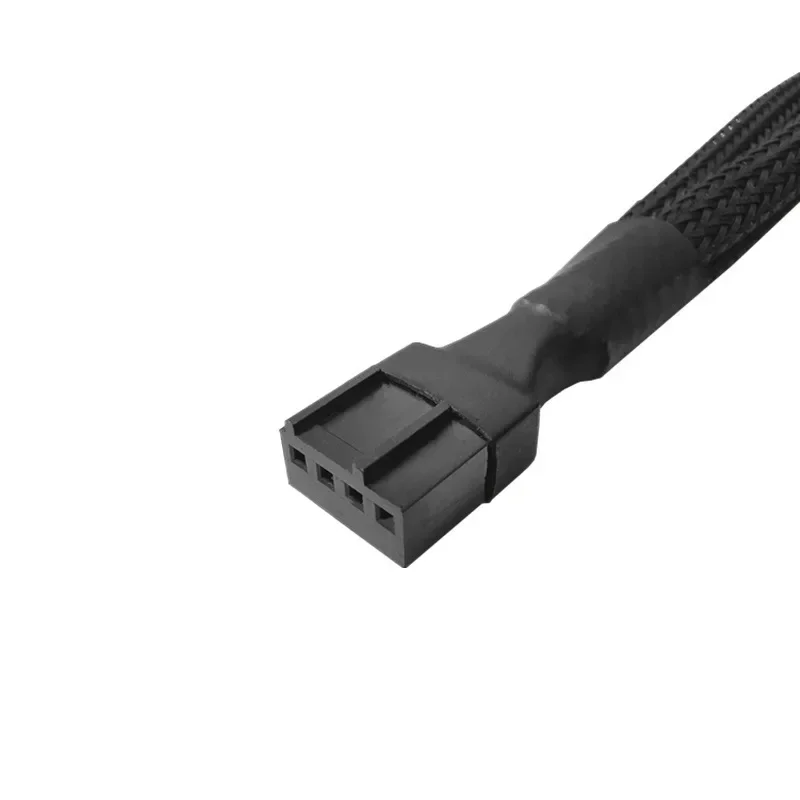

한쪽 끝에는 4개의 선이 있으며 색상은 각각 파란색, 노란색, 빨간색, 검정색입니다.
또한, 두 단자의 색상은 [파란색, 빨간색, 검정색]입니다.
[중요한 메모]:
동시 속도 측정의 신호 충돌을 피하기 위해 4핀(속도 측정 및 온도 제어 지원)이 있는 한 다른 인터페이스는 모두 3핀입니다.
[이유]:
동일한 모델의 팬이라도 속도가 다를 수 있기 때문에 마더보드에서 동시에 다른 속도를 가진 두 개 이상의 팬을 측정하면 마더보드가 파업을 하여 온도 제어 및 속도 측정 기능이 실패하게 됩니다.따라서 다른 인터페이스의 (노란색) 속도 측정 라인을 제거하고 팬 하나의 속도 신호만 유지해야 합니다.다른 팬도 온도 조절 및 속도 조절 효과를 가질 수 있습니다.

이유: 동일한 모델의 팬이라도 속도가 다를 수 있으므로 마더보드의 바늘 하나를 사용하여 동시에 속도가 다른 두 개 이상의 팬을 측정하는 경우 마더보드가 파업됩니다. 결과적으로 두 인터페이스의 PWM 및 속도 측정 기능은 모두 유효하지 않습니다. 따라서 다른 인터페이스의 속도 측정 라인을 제거하고 하나의 팬의 회전 속도만 유지해야 합니다. 다른 팬도 온도 제어 및 속도 조절 목적을 달성할 수 있습니다.
