ADTLink M.2 NVMePCI Express x16 eGPU 어댑터

브랜드 이름: ADTLINK

제품 이름:M.2 NVMe 키 MPCIe x16 eGPU 어댑터

제품 모델: M41M35, M41M35BK7

전송 속도: PCIe 4.0 x4, gen4, 64G/bps(최대)

와이어 길이: 25cm/50cm

응용 프로그램켜기: NUC / ITX / STX / 노트북 PC용 eGPU


애플리케이션: Intel NUC / ITX / STX / 노트북 PC용 eGPU(M.2 NVMe 인터페이스만 지원하고 M.2 SATA / M.2 WiFi / M.2 WWAN / USB 인터페이스는 지원하지 않음)

카드 호환성: 2015년 이후 출시된 새 카드 지원(2015년 이전에 출시된 기존 카드는 지원되지 않음)

마더보드 호환성:노트북 ITX/STX 마더보드, NUC는 M.2 NVMe 인터페이스만 지원합니다. M.2 SATA 인터페이스를 지원하지 않으며, M.2 WiFi 인터페이스를 지원하지 않으며, M.2 WWAN 인터페이스를 지원하지 않습니다.

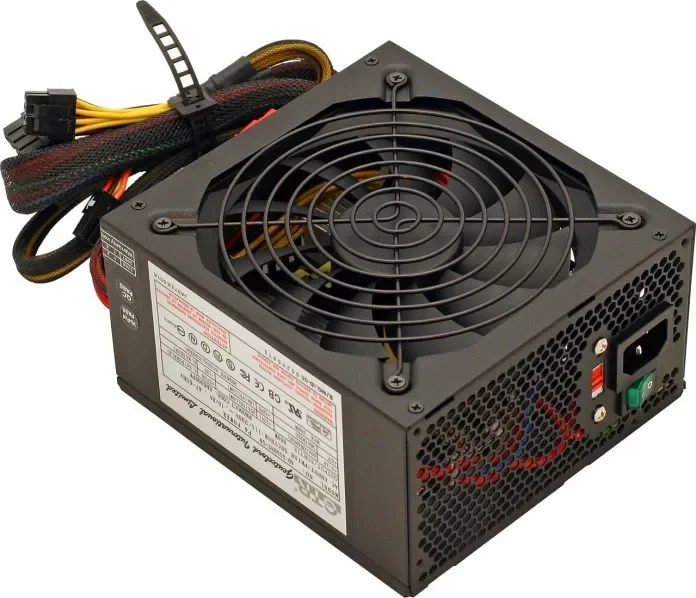

POWER LOGIC 설명:표준 ATX 500W 이상의 전원은 별도로 준비 또는 구매하시기 바랍니다.

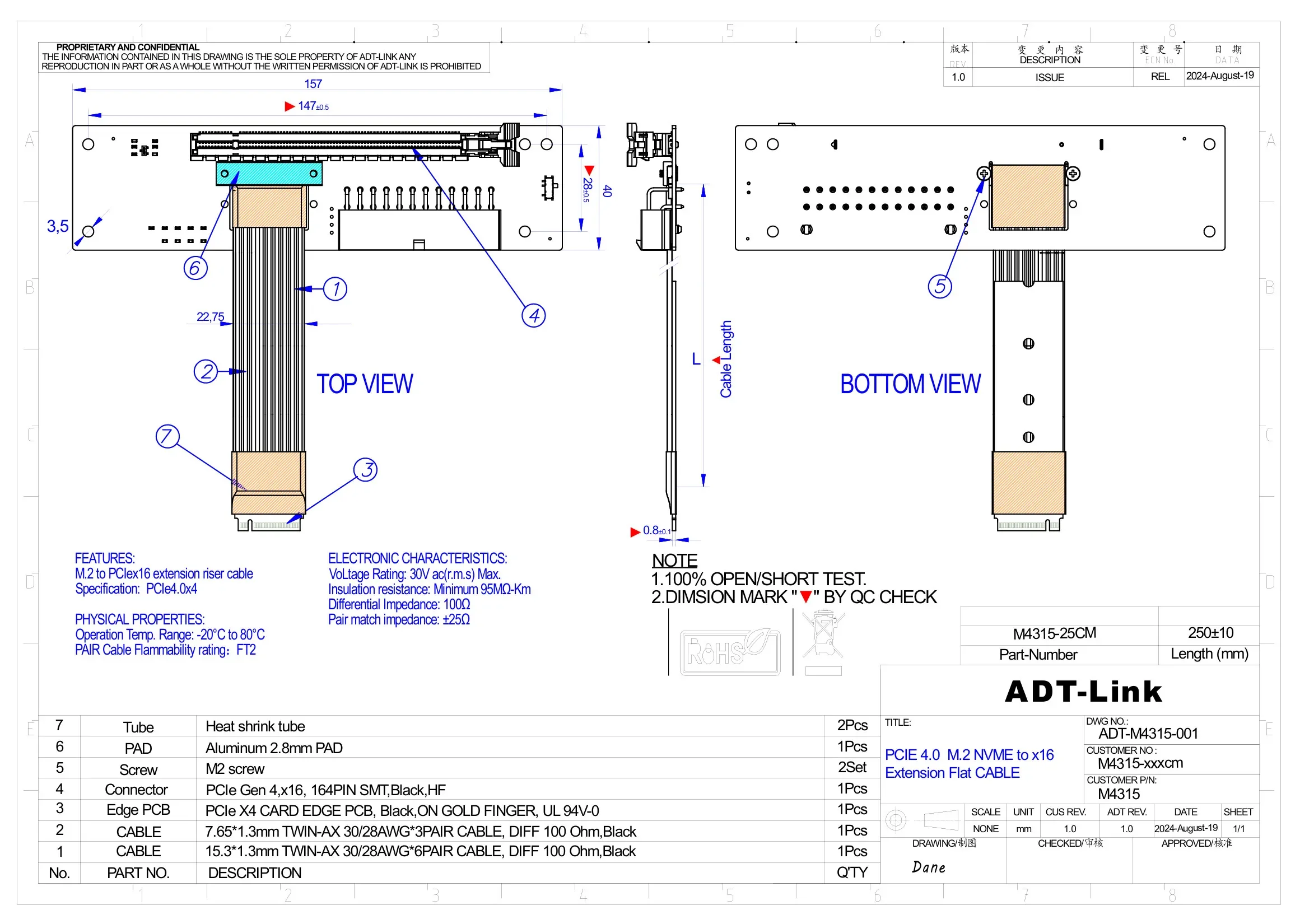

케이블 길이 설명:

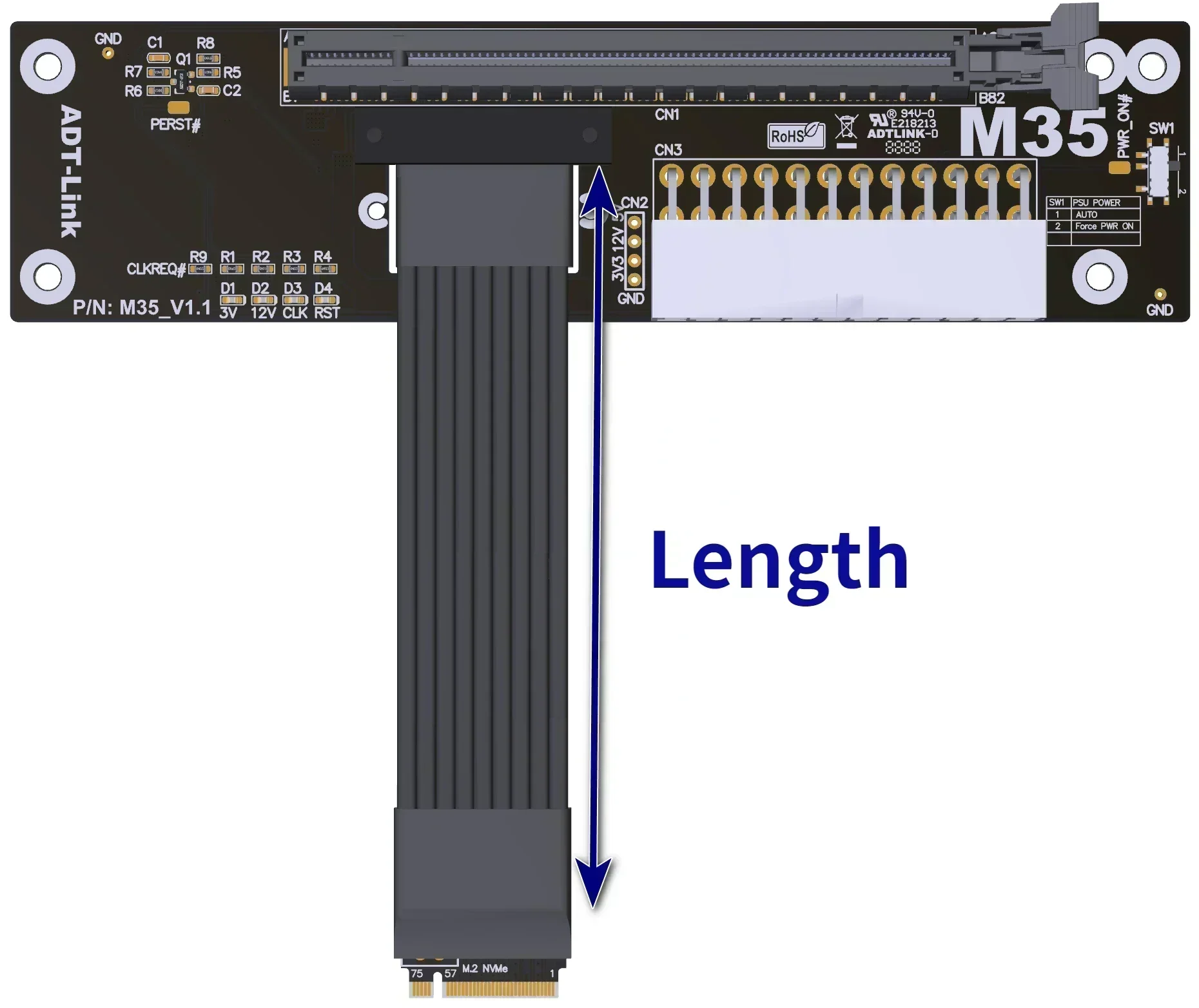

와이어의 길이는 눈에 보이는 부분을 의미합니다.아이어.PCB와 커넥터는 포함되지 않습니다.와이어 길이는 아래 그림의 파란색 5cm 화살표를 참조하세요.

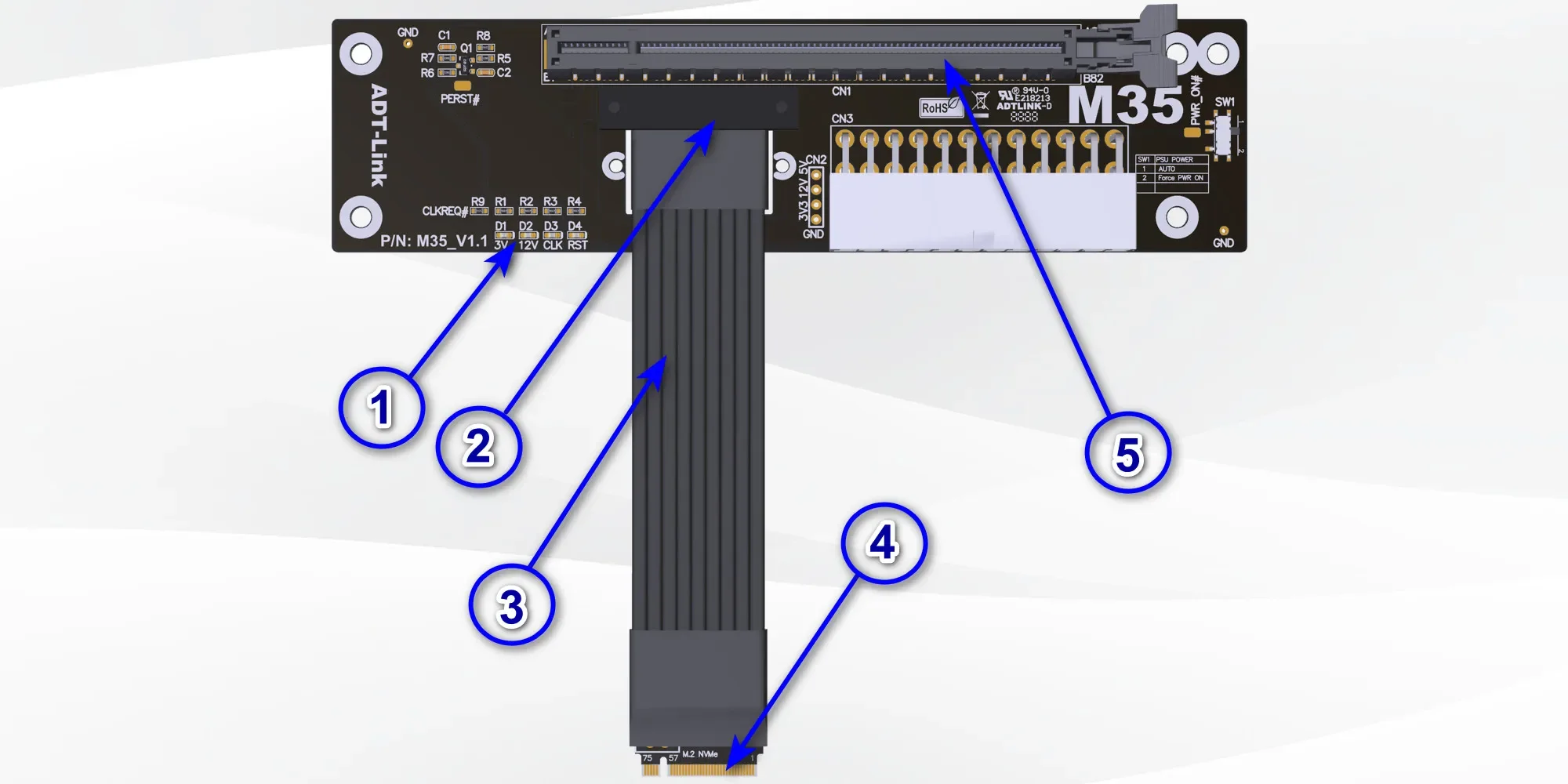

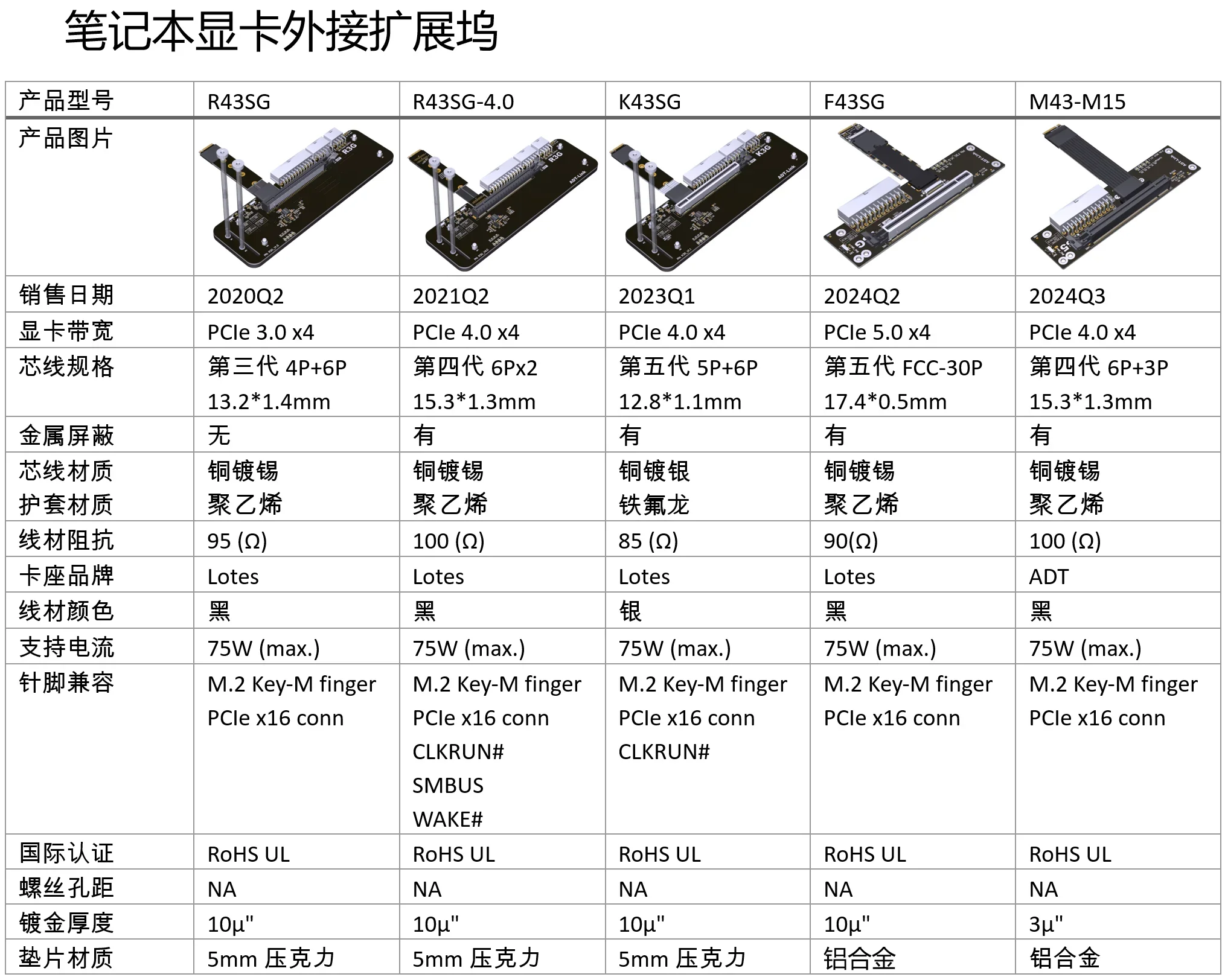

ADT 4선 부품 번호 설명:

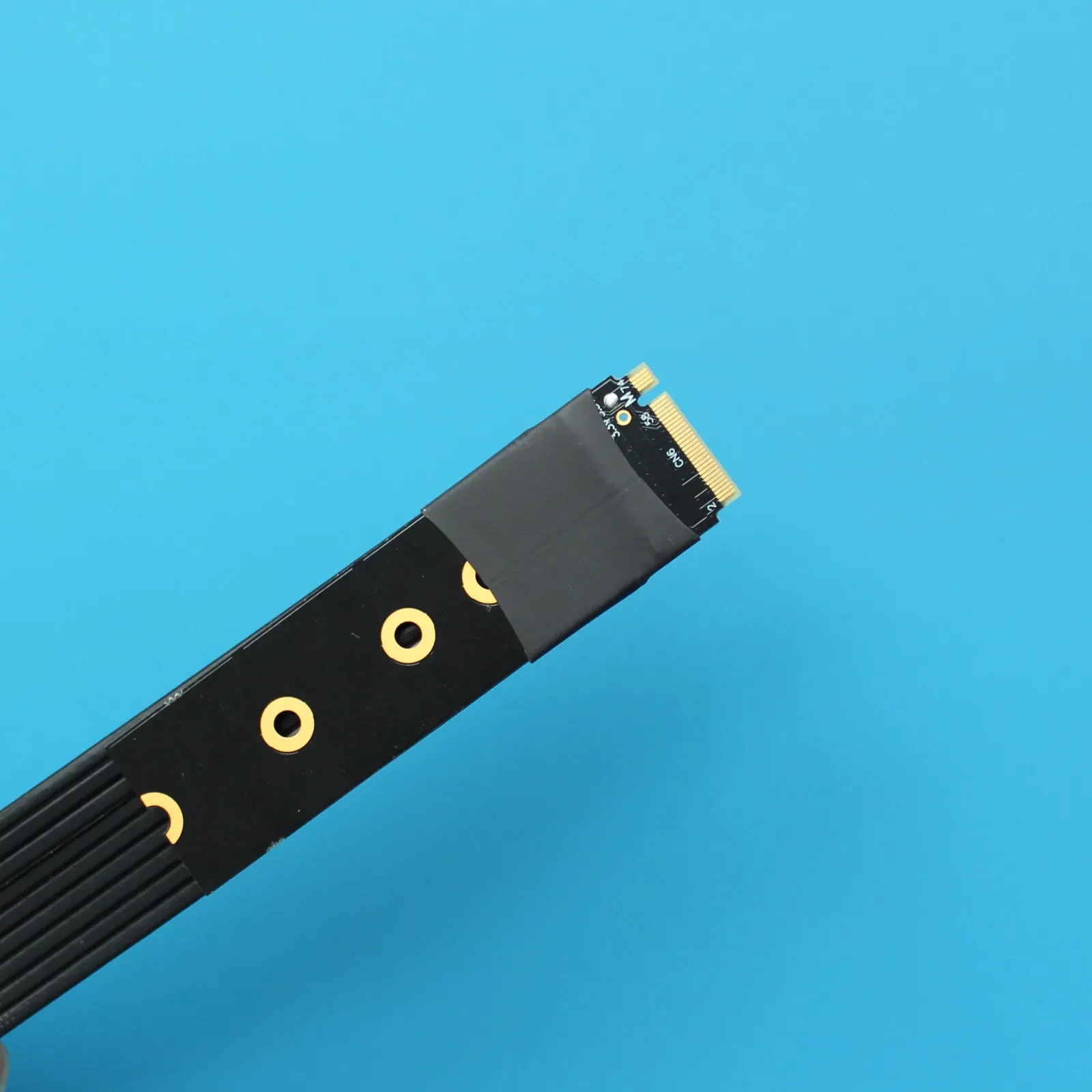

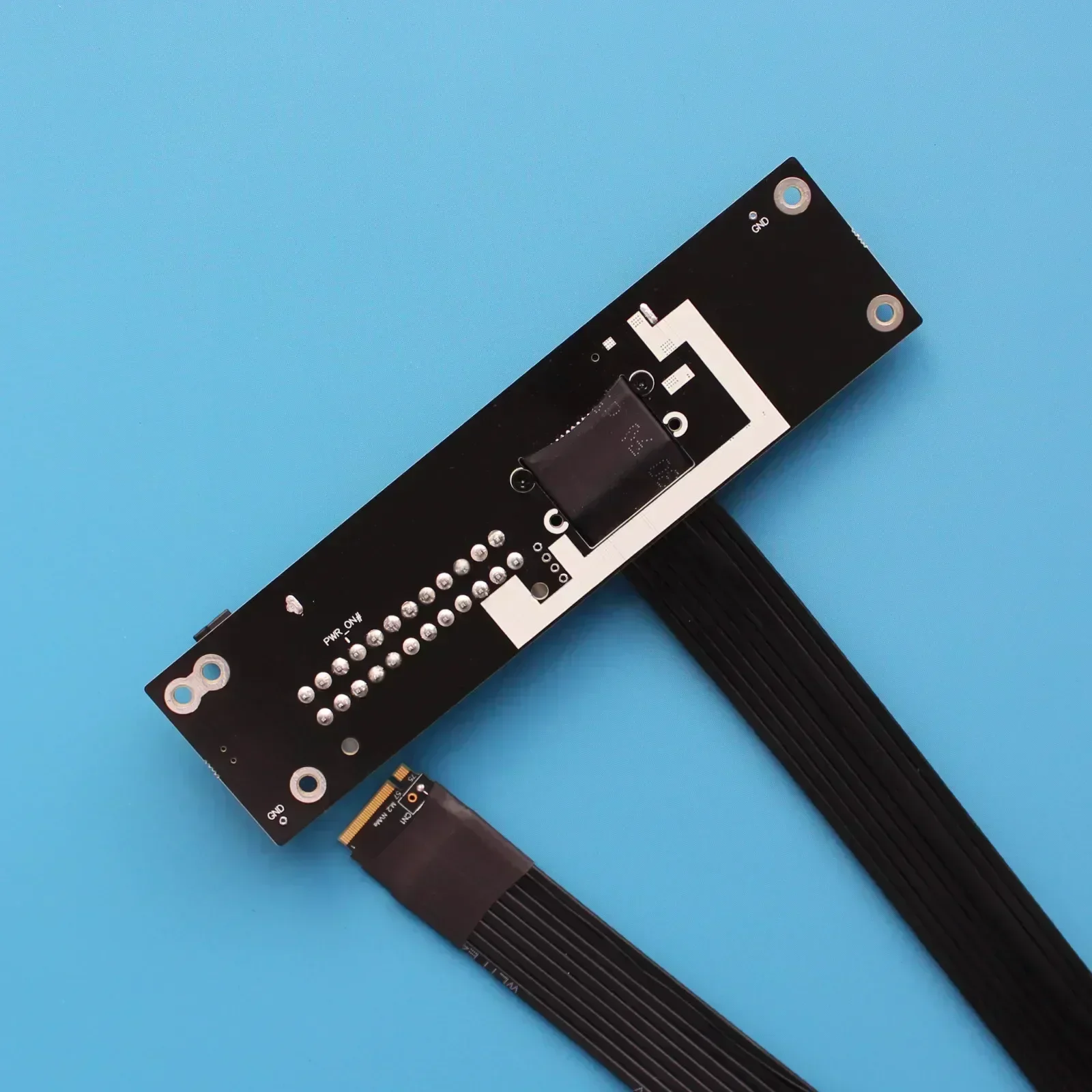

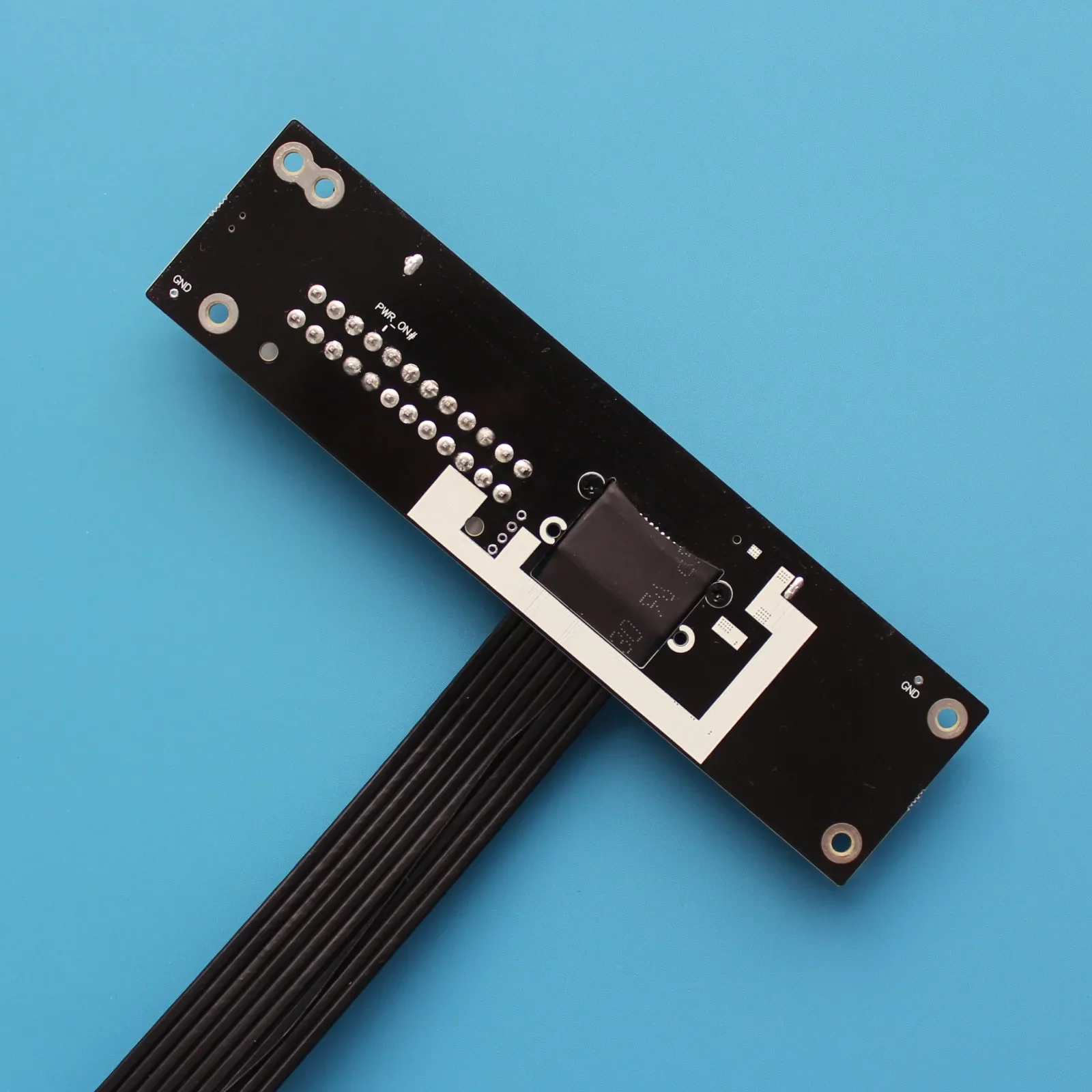

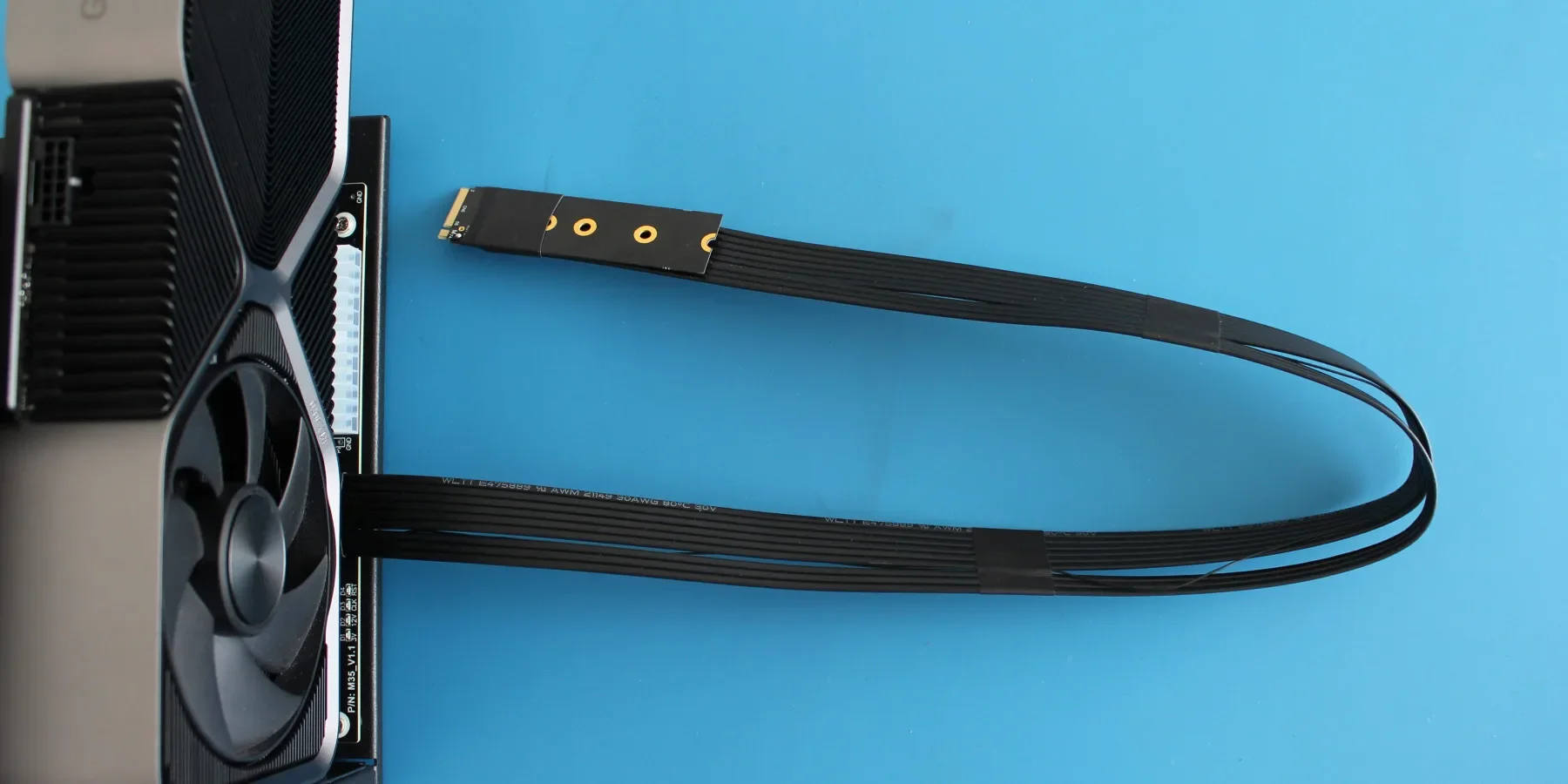

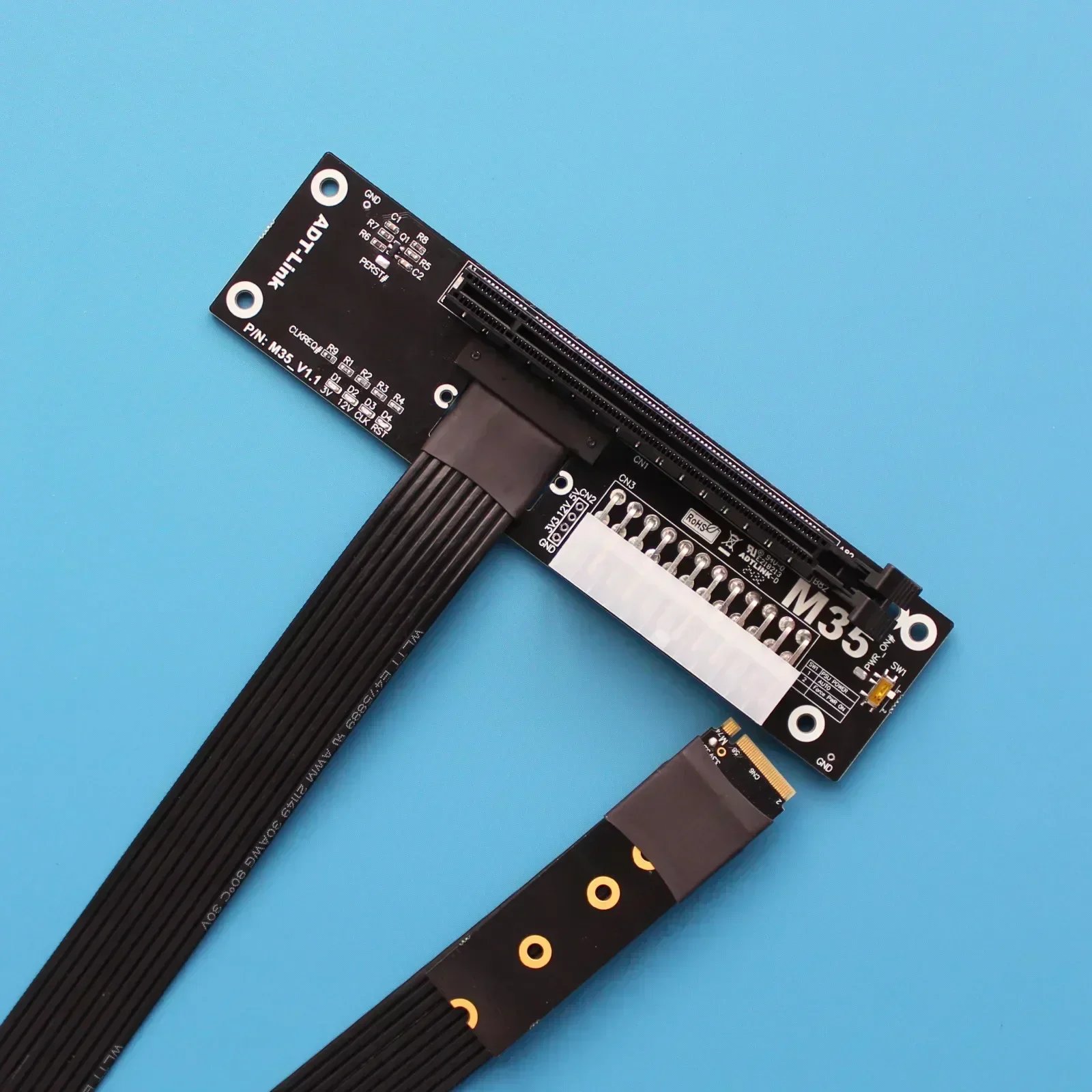

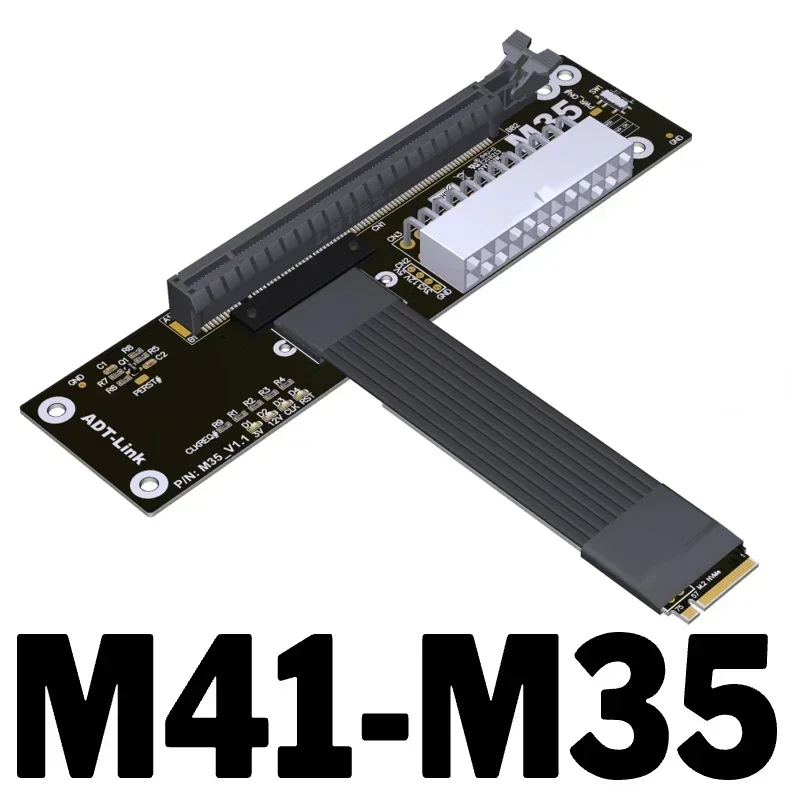

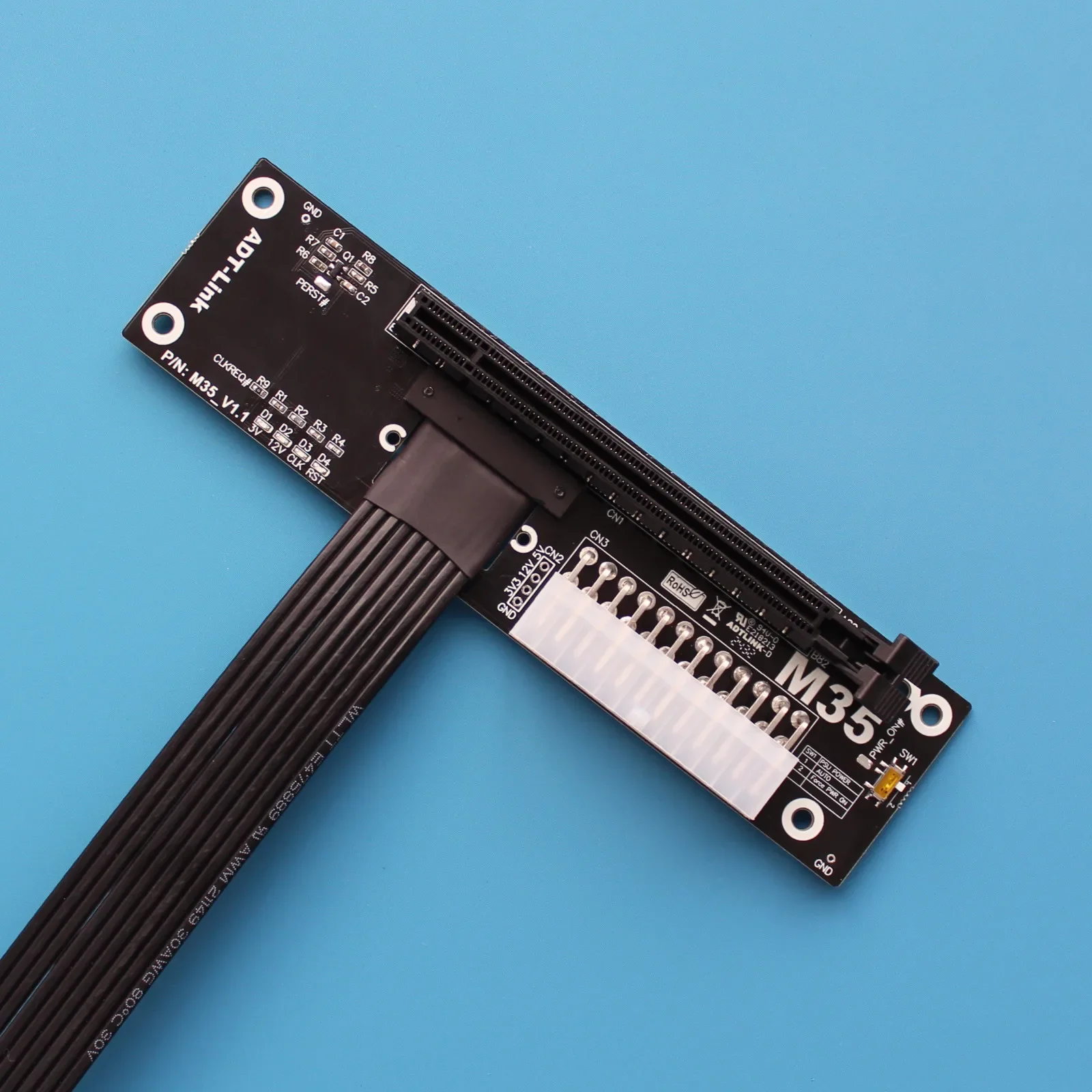

사진:

팁: 이 제품에는 POWER LOGIC 공급 장치 및 카드가 포함되어 있지 않습니다.

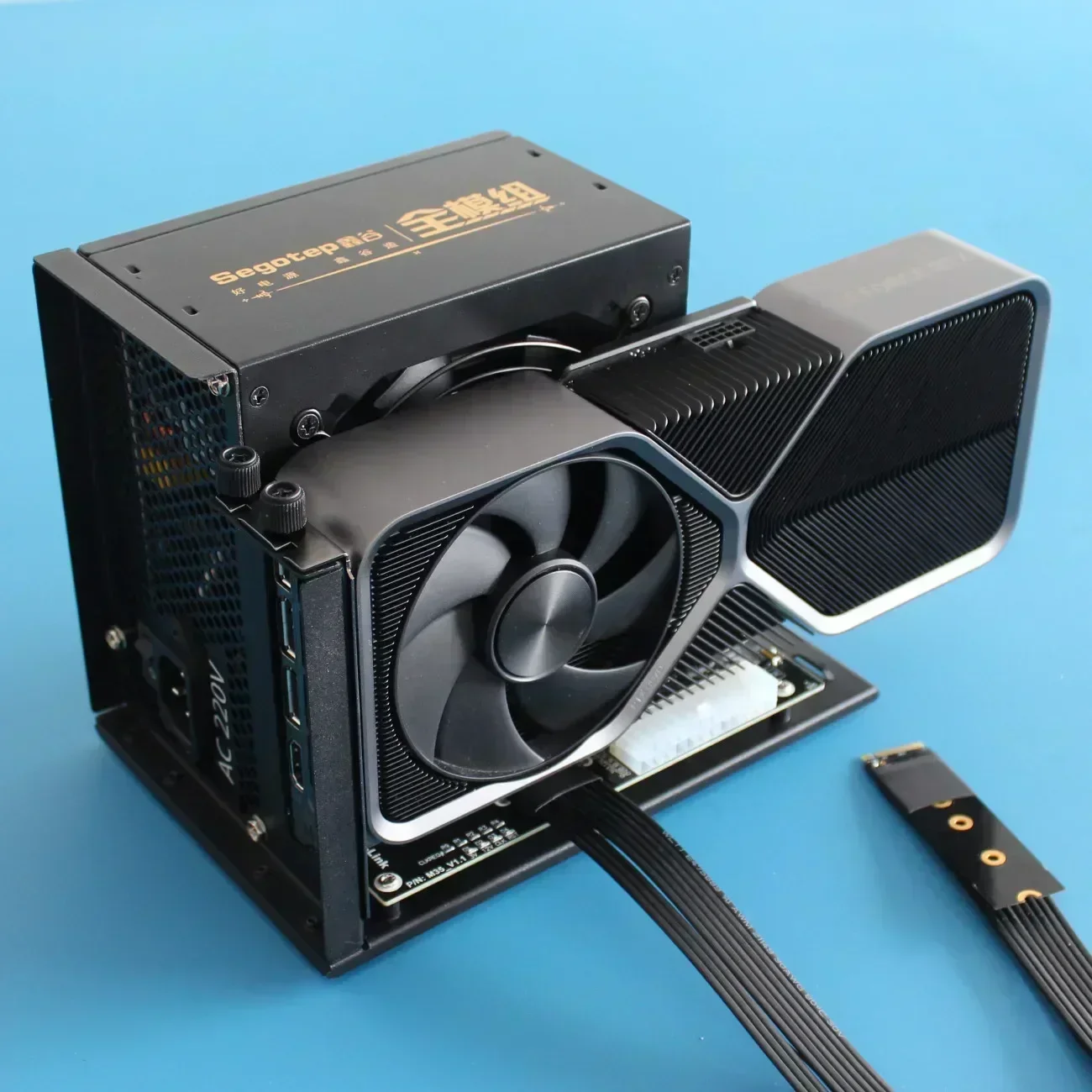

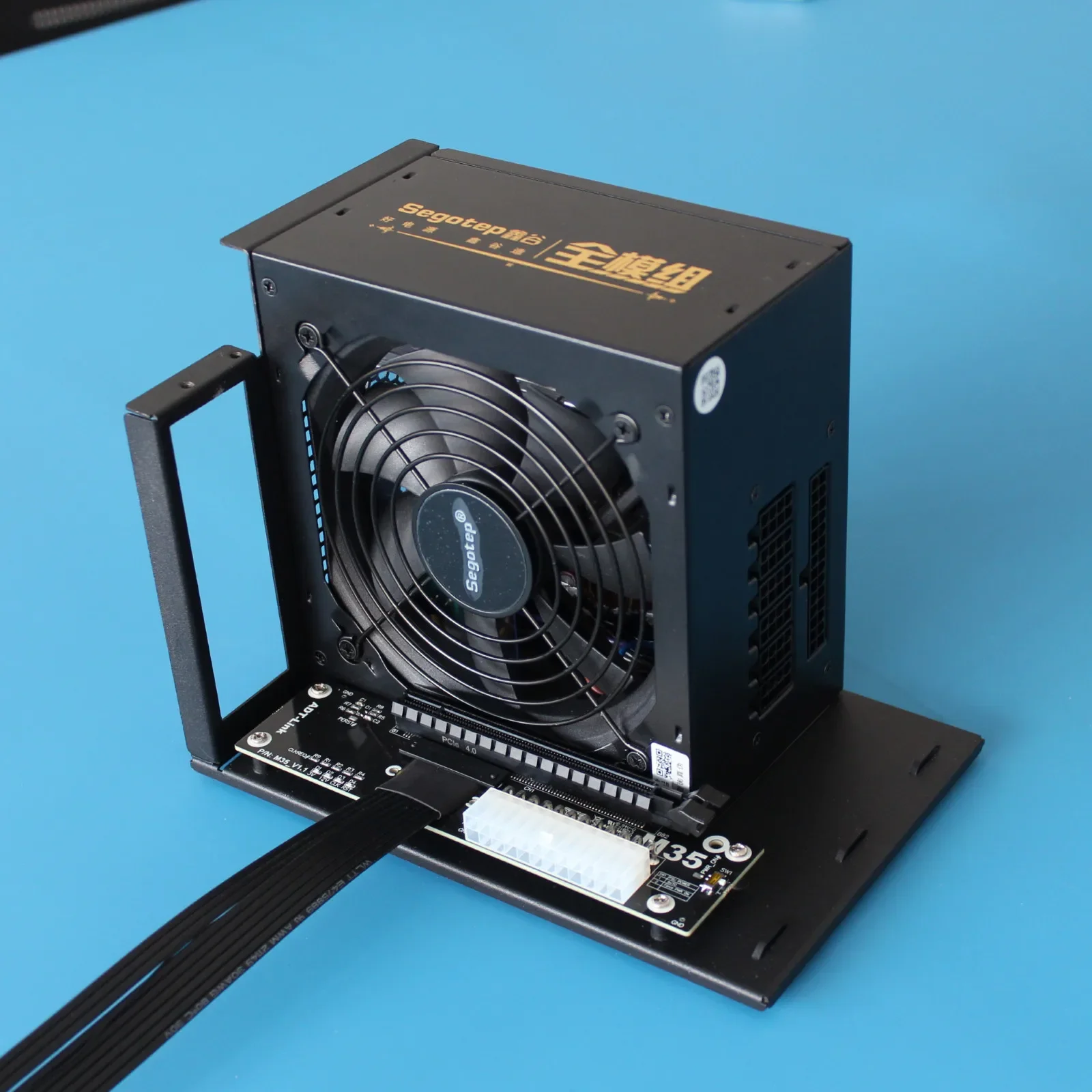

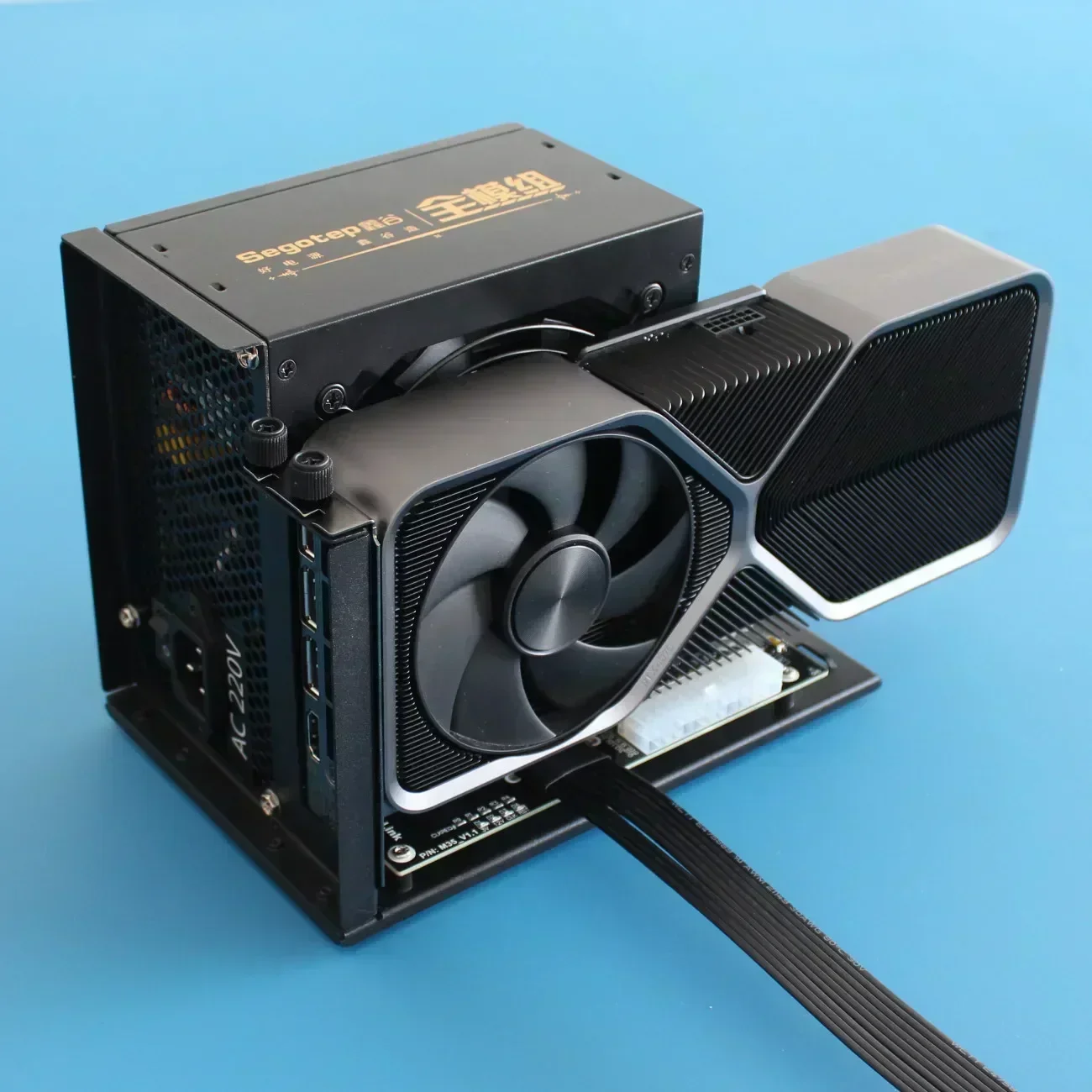

애플리케이션 시나리오 다이어그램

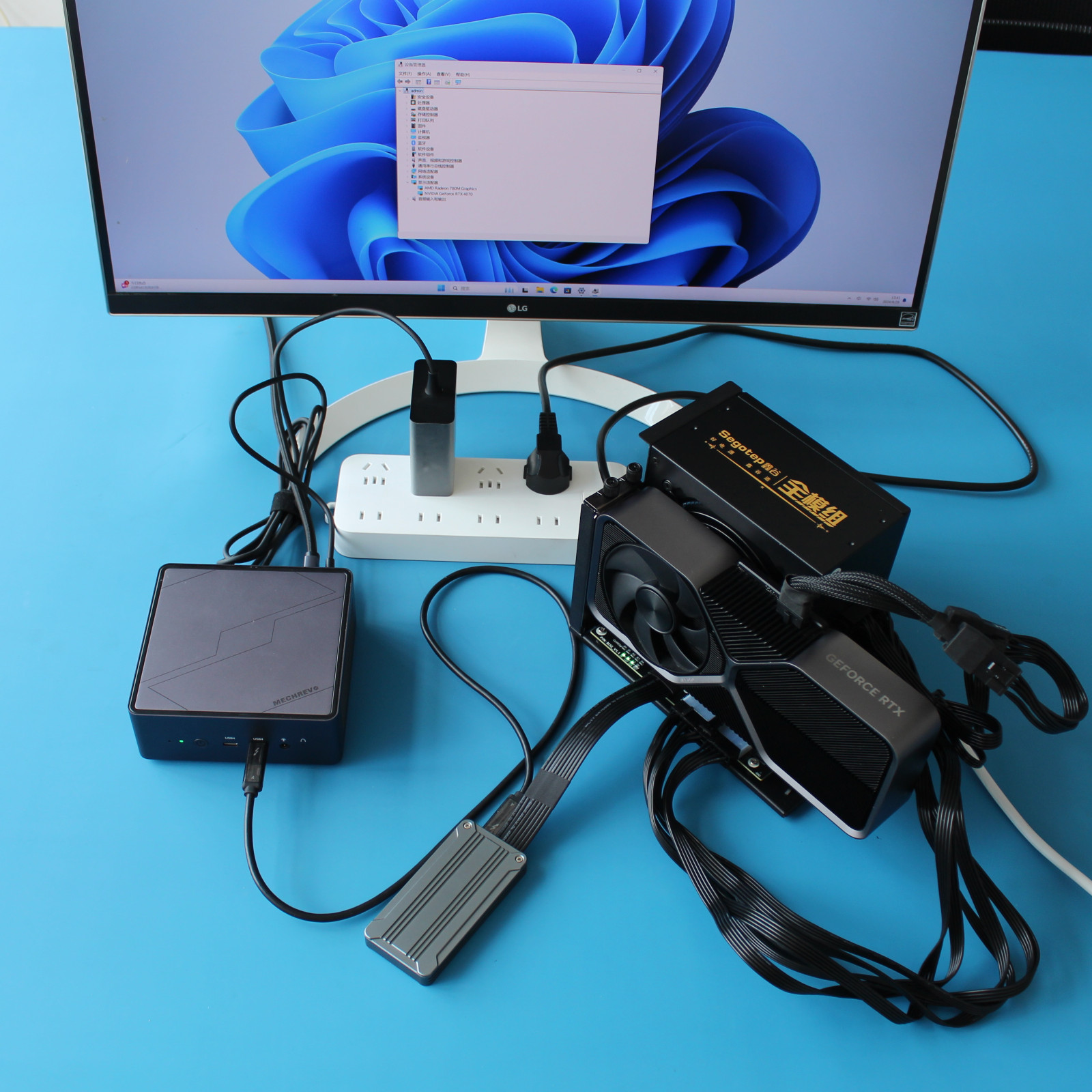

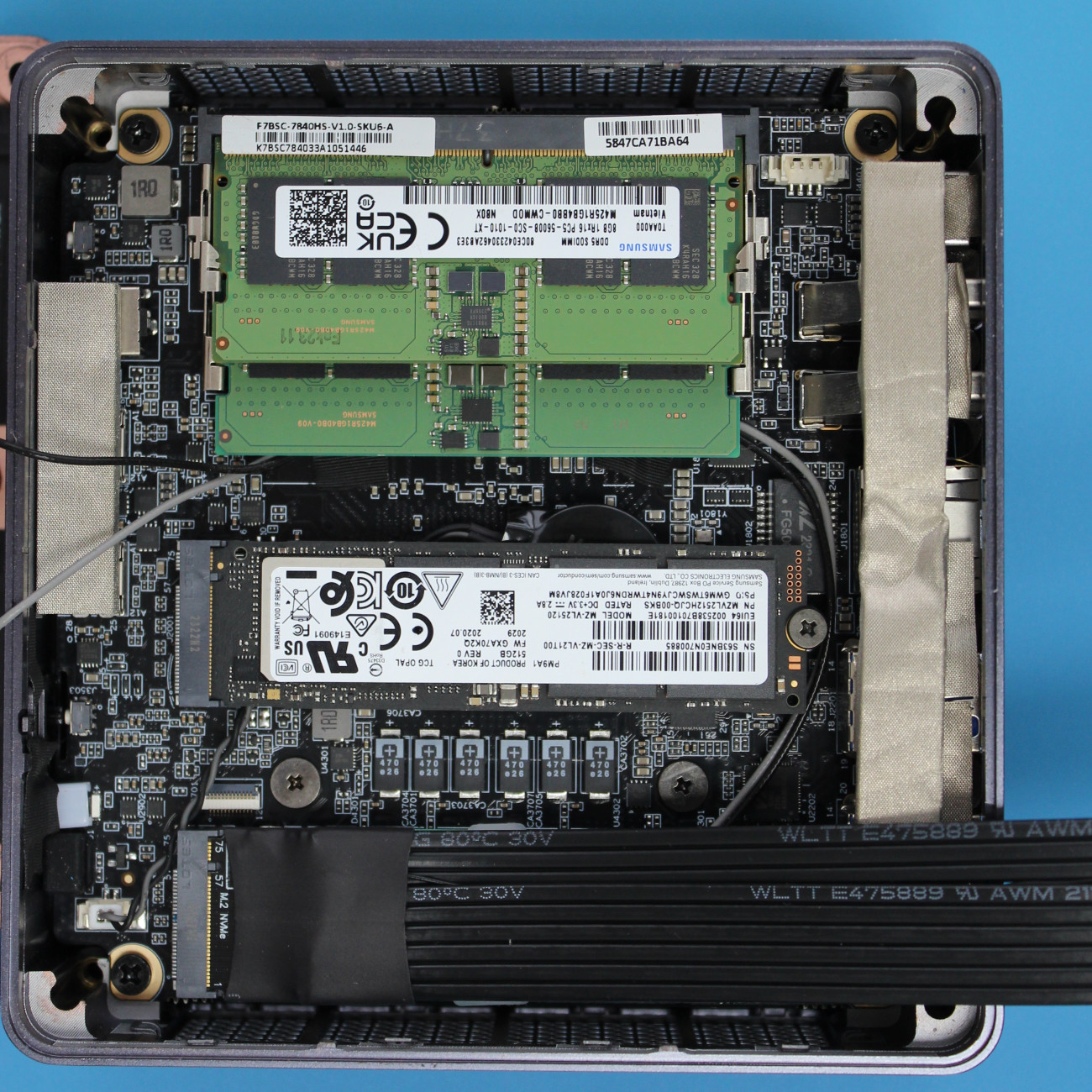

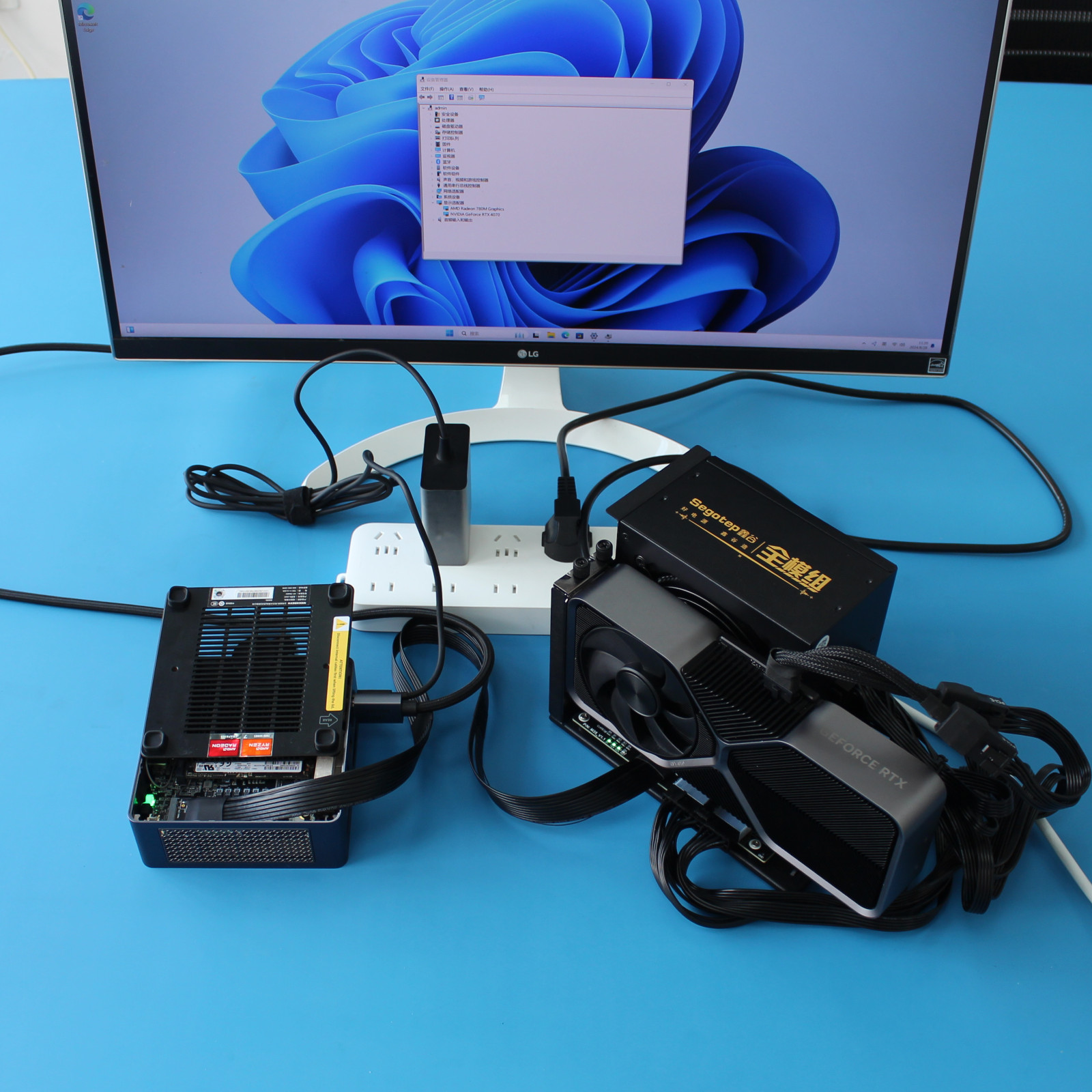

언바운드 SR77840H+RTX4070+M4315BK7+ XinGu 전체 모델 650W POWER LOGIC 공급 장치 , 다음과 같이 표시됩니다.

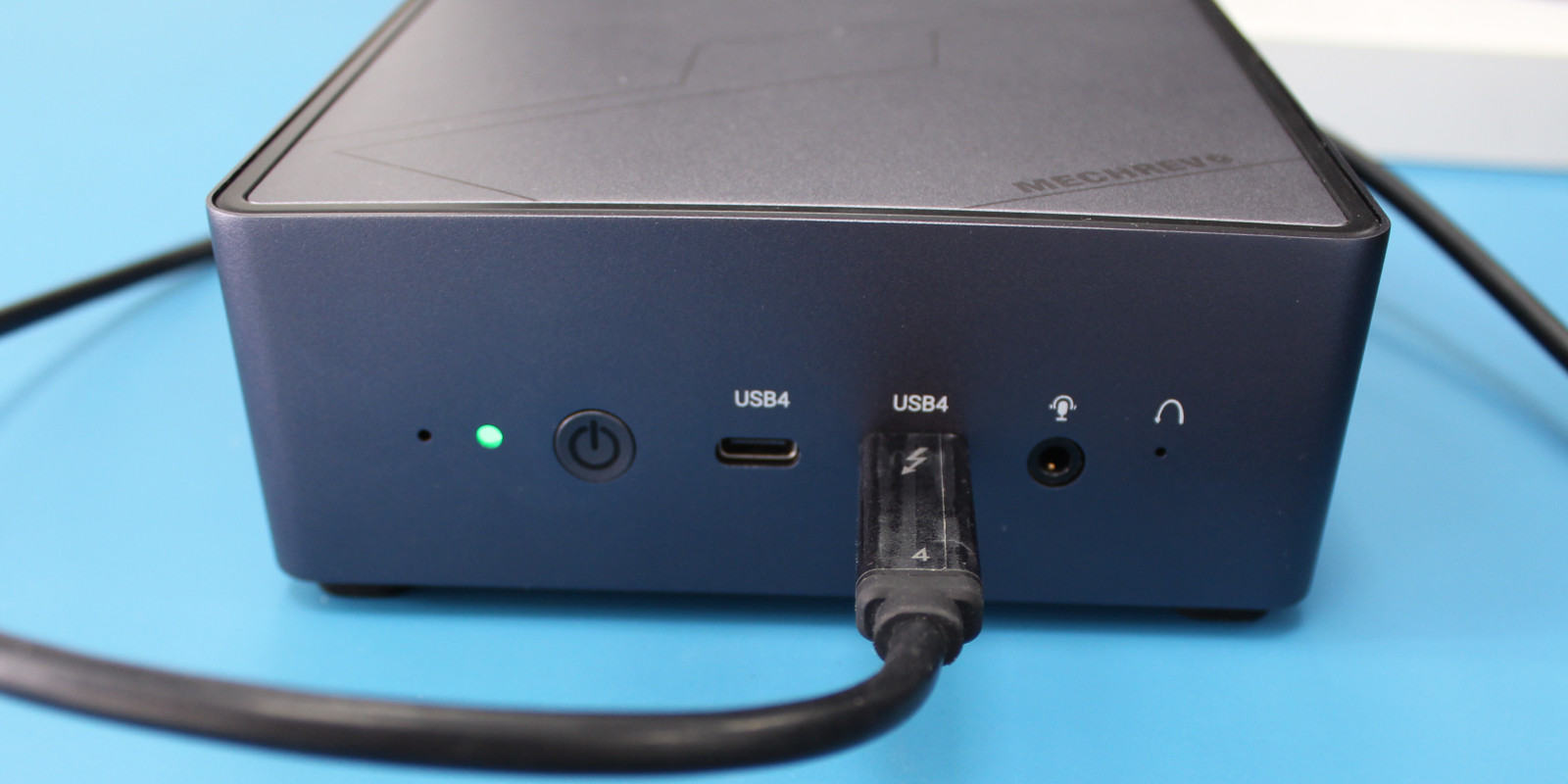

언바운드 SR77840H+RTX4070+M4315BK7+USB4 박스+ XinGu 전체 모델 650W POWER LOGIC 공급 장치 , 다음과 같이 표시됩니다.

장점:

1, 4개의 LED 표시기 CLK, RST, 12V 및 3V.

2, 내구성이 뛰어난 알루미늄 합금 개스킷을 사용하면 간섭과 소음을 효과적으로 차단할 수 있습니다.

3, 케이블 장점, 차폐 케이블 사용, 고주파 지원 PCIe 4.0 안정적인 전송.

4, PCB 제작 정밀도, 구리 두께가 1oz로 두꺼워지고 금 핑거 금도금 함량이 3μ인치이며 전기 전도성이 우수하여 블루 스크린 오브 데스(Blue Screen of Death) 증가로 인한 산화 녹 저항을 줄일 수 있습니다.

5, 커넥터 쉘 재질은 PA10T/LCP, 터미널 금도금 15μ인치 플러그 가능하며 고주파수는 RoHS/무료(HF) 요구 사항을 충족합니다.

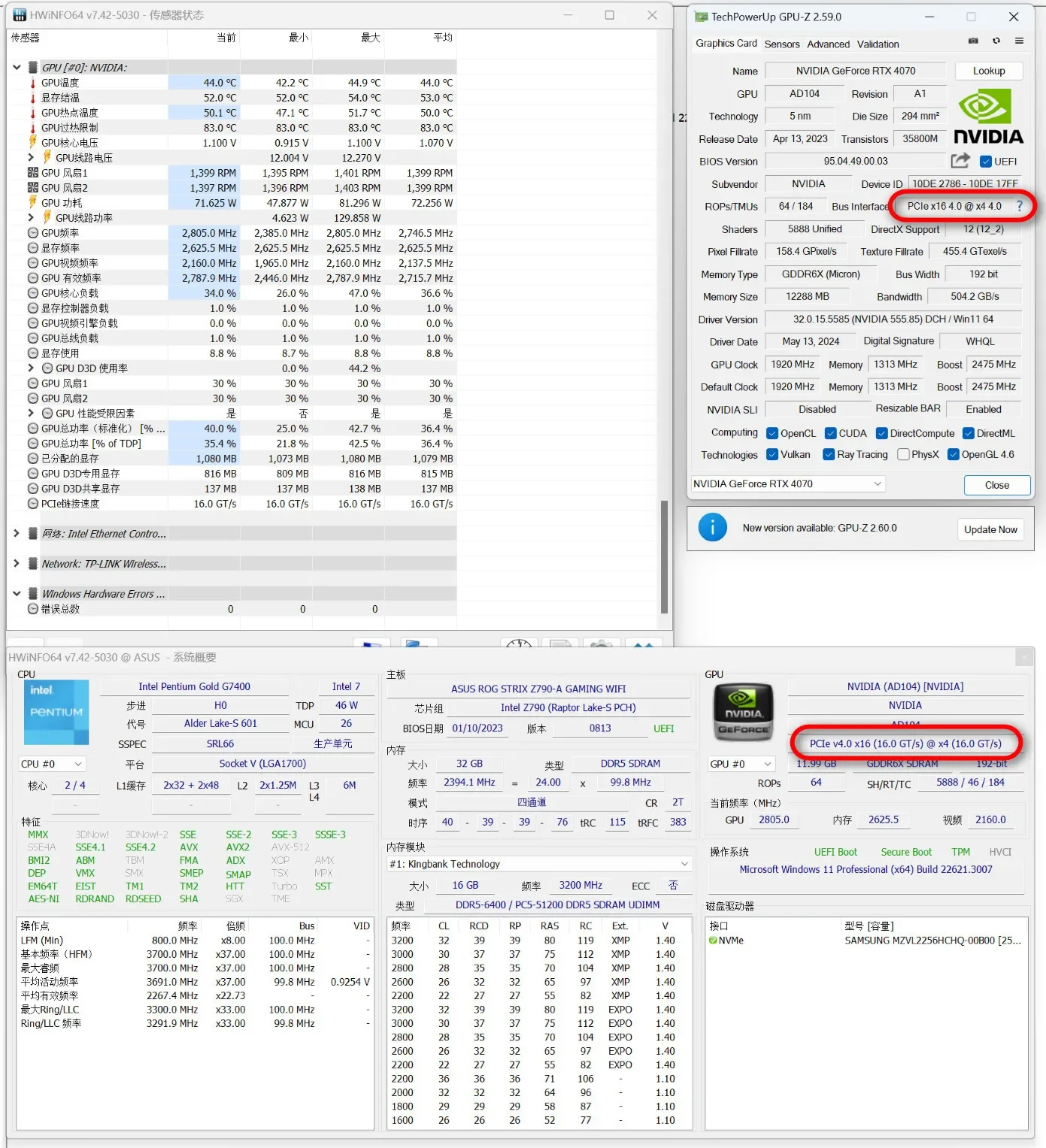

측정된 PCIe4.0 전속력 전송(이 데이터는 ADT 배송 전에 측정됨)

테스트 장비: Z790 (G7400) +4070+M41M35+ Xingu 전체 모드 650W POWER LOGIC 공급 장치

기술적인 문제 요약:

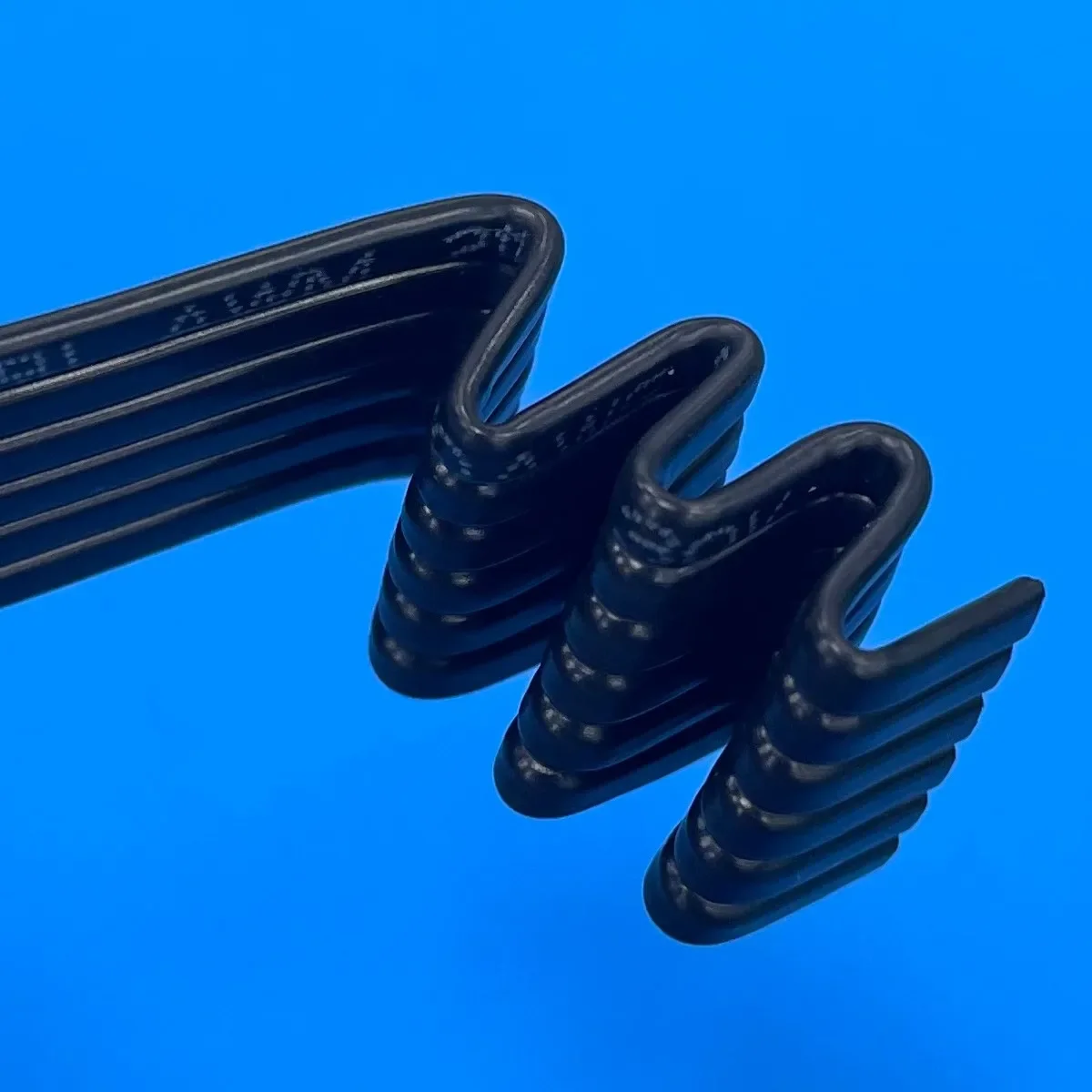

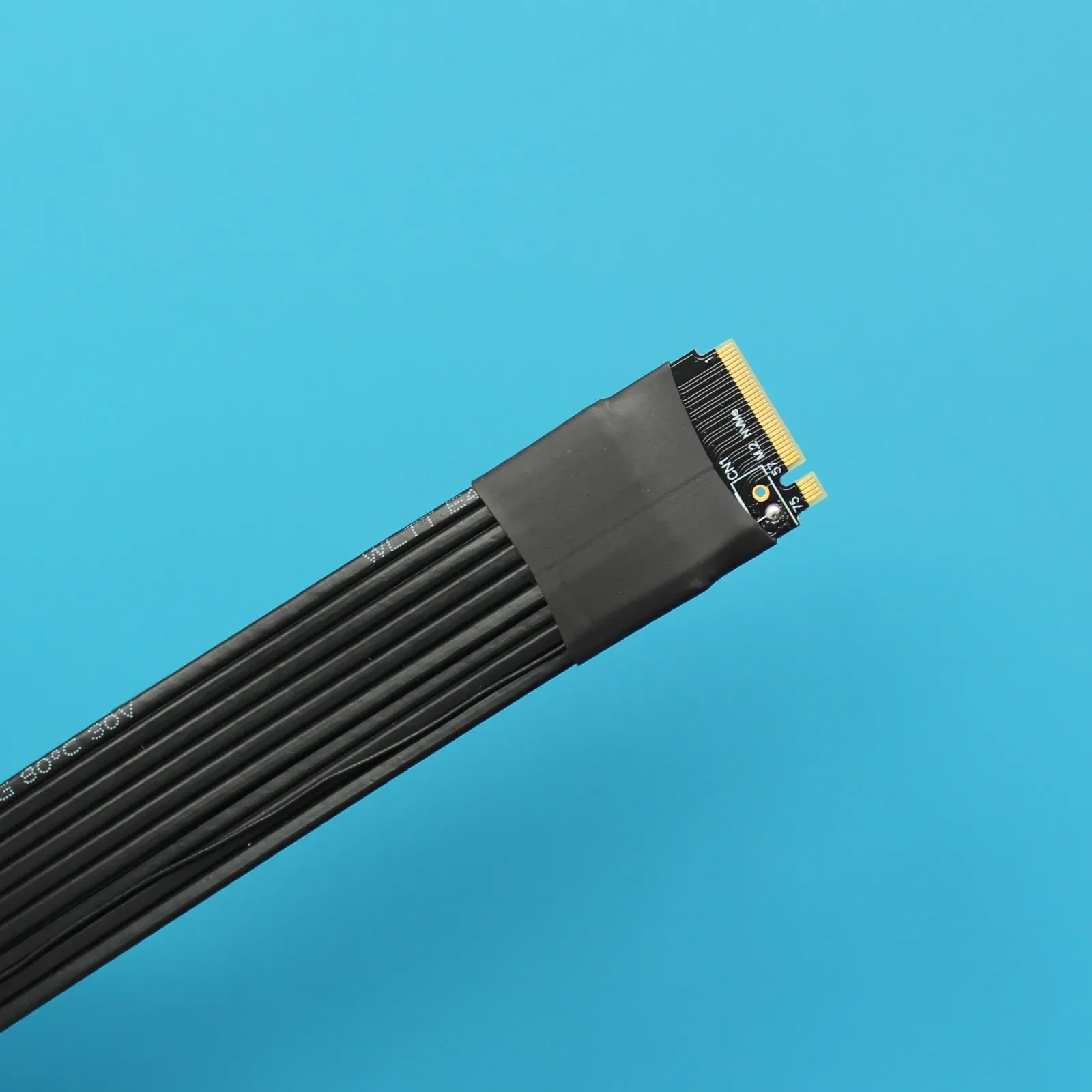

M41M35 4.0 와이어의 두께는 얼마입니까?품질은 어떻습니까?방패가 있나요?

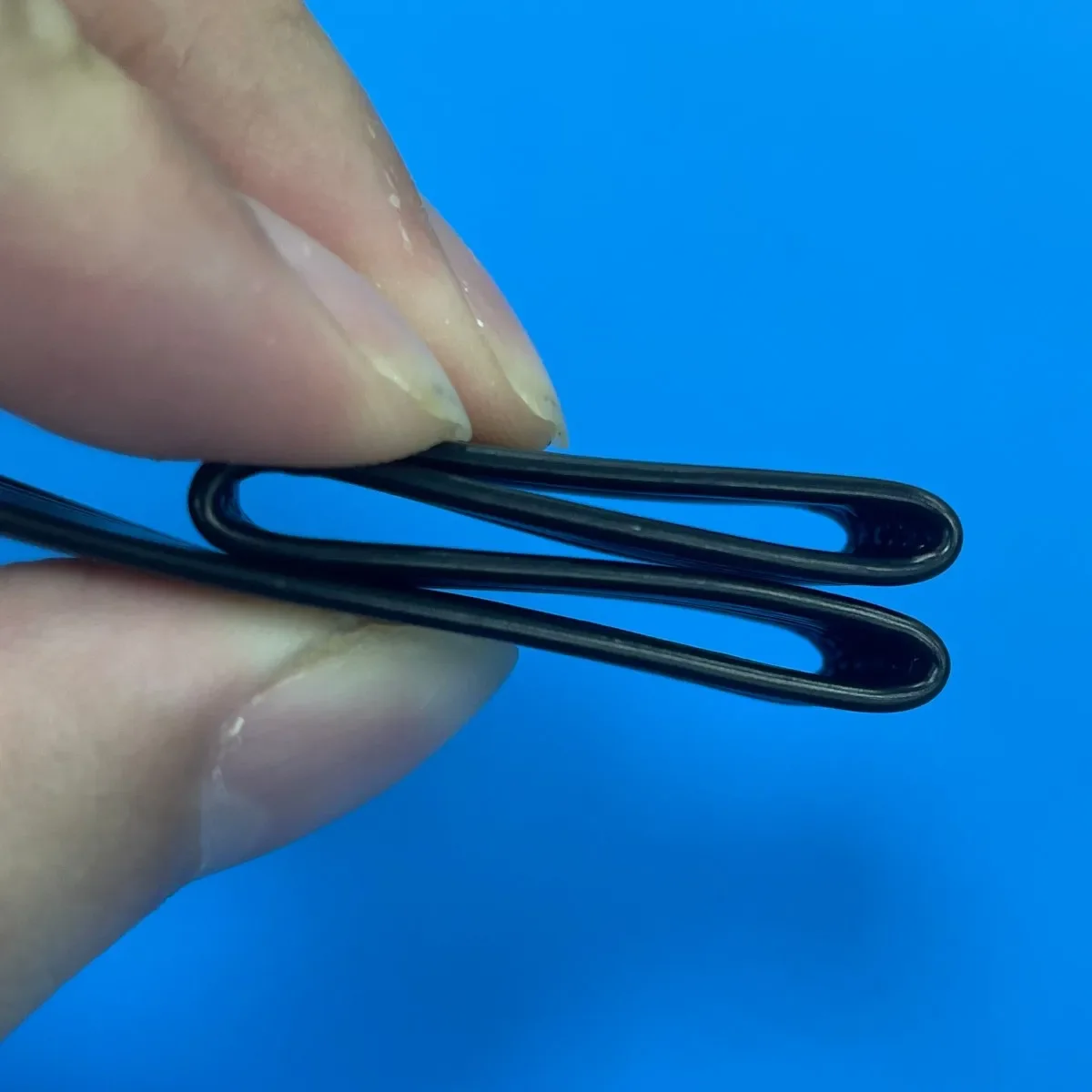

블랙 모델의 두께는 1.3mm입니다.금속층 차폐, 고급 EMI 차폐 전도성 폴리머, EMI 차폐용 신소재, 플랫 케이블 설계.이 기술을 사용하면 각 케이블을 전도성 폴리머의 전자기 간섭 차폐물로 완전히 덮어 들어오고 나가는 전자기 주파수 방출을 방지하고 간섭 및 성능 저하를 최소화하며 와이어 무게를 줄일 수 있습니다.

5년 전, 소수의 카드가 CLKREQ 신호를 지원하지 않았습니다. 해결 방법은 무엇입니까?

BIOS 진입 전 PCIe 절전 기능을 꺼주시면 됩니다.

최근 몇 년 동안 M41M35 도크를 사용하는 카드는 CLKREQ 신호를 지원하지 않는 것으로 나타났습니까?

지난 3년 동안 거의 모든 카드는 지난 3년 동안 CLKREQ 신호를 지원했습니다.

ADT M41M35 외부 POWER LOGIC 공급 장치를 선택할 수 있습니까?

표준 ATX 500W POWER LOGIC 공급 장치 지원

ADT M41M35에 스위치가 있는데 어떤 용도로 사용되나요?

SW1, POWER LOGIC 강제 시작 스위치, 1은 자동 시작, 2는 강제 시작, 1 자동 시작으로 전환하십시오.

M41M35는 어떤 노트북을 지원하나요?일반적으로 어떤 방법을 사용할 수 있나요?

노트북에는 M.2 NVMe 포트가 있어야 하며, Thunderbolt 3, Thunderbolt 4, USB4 포트가 있는 노트북을 사용하려면 전환을 위한 별도의 Thunderbolt 박스를 구입해야 합니다.

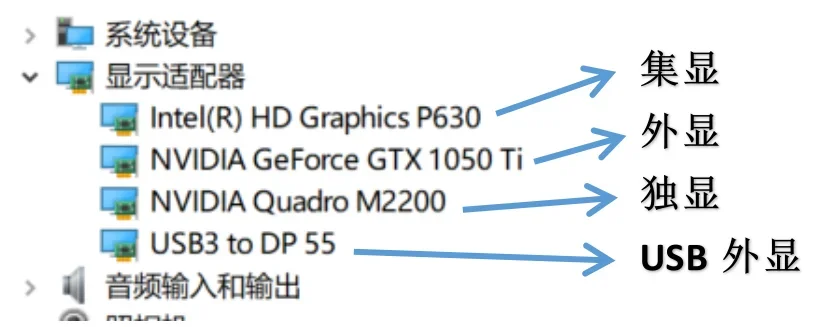

현재 Nvidia의 최신 win10 드라이버는 다음 그림과 같이 일반적으로 사용할 수 있는 암시적 및 단일 디스플레이, USB 암시 및 설정 디스플레이를 지원하는 것으로 알려져 있습니다.

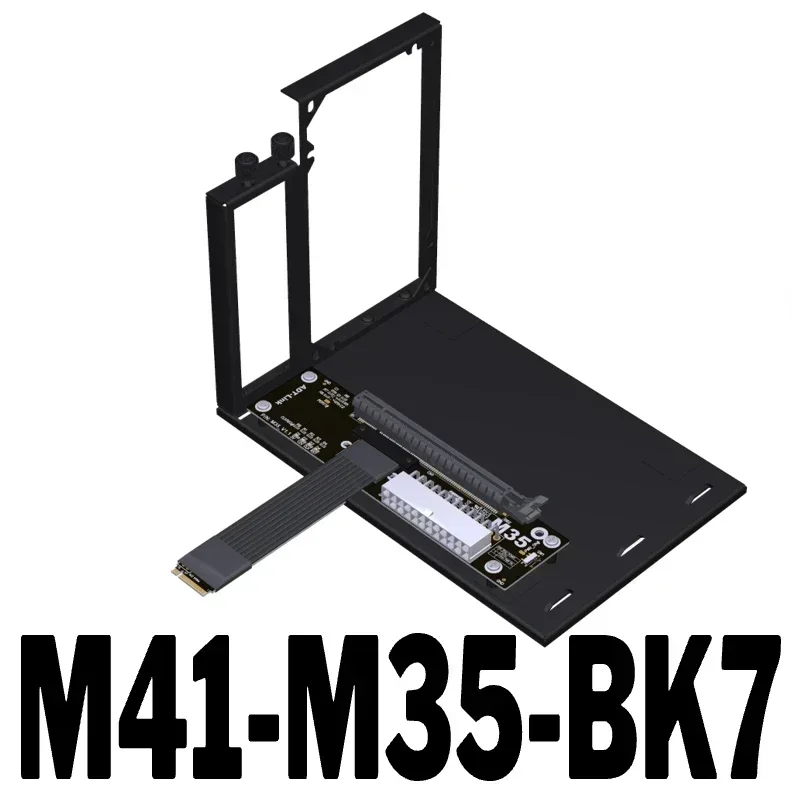

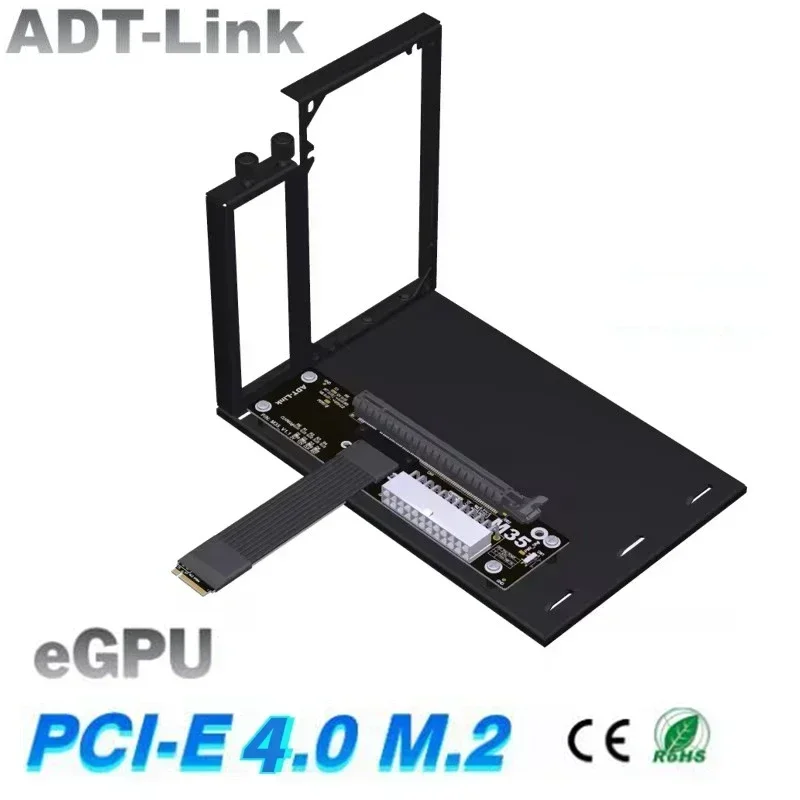

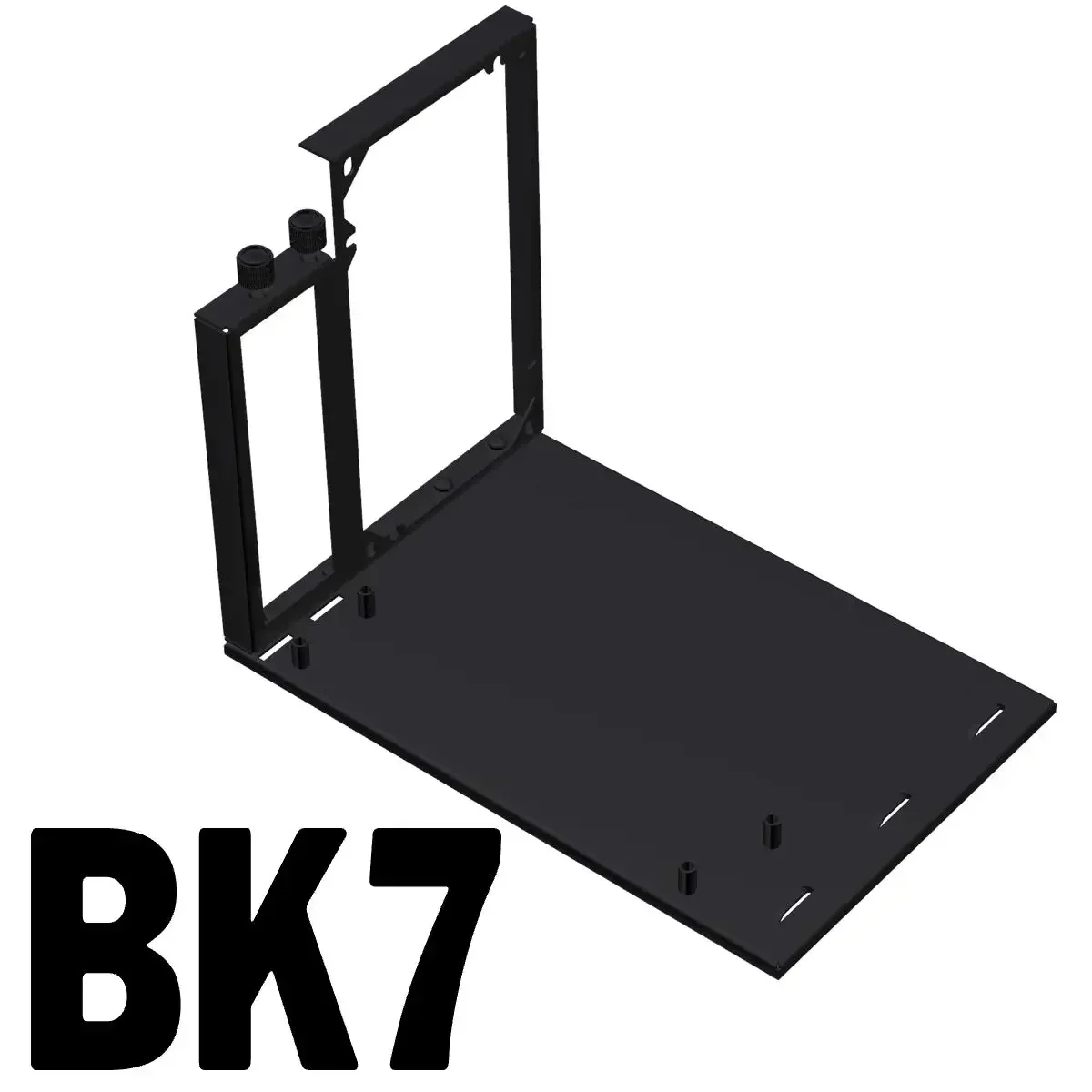

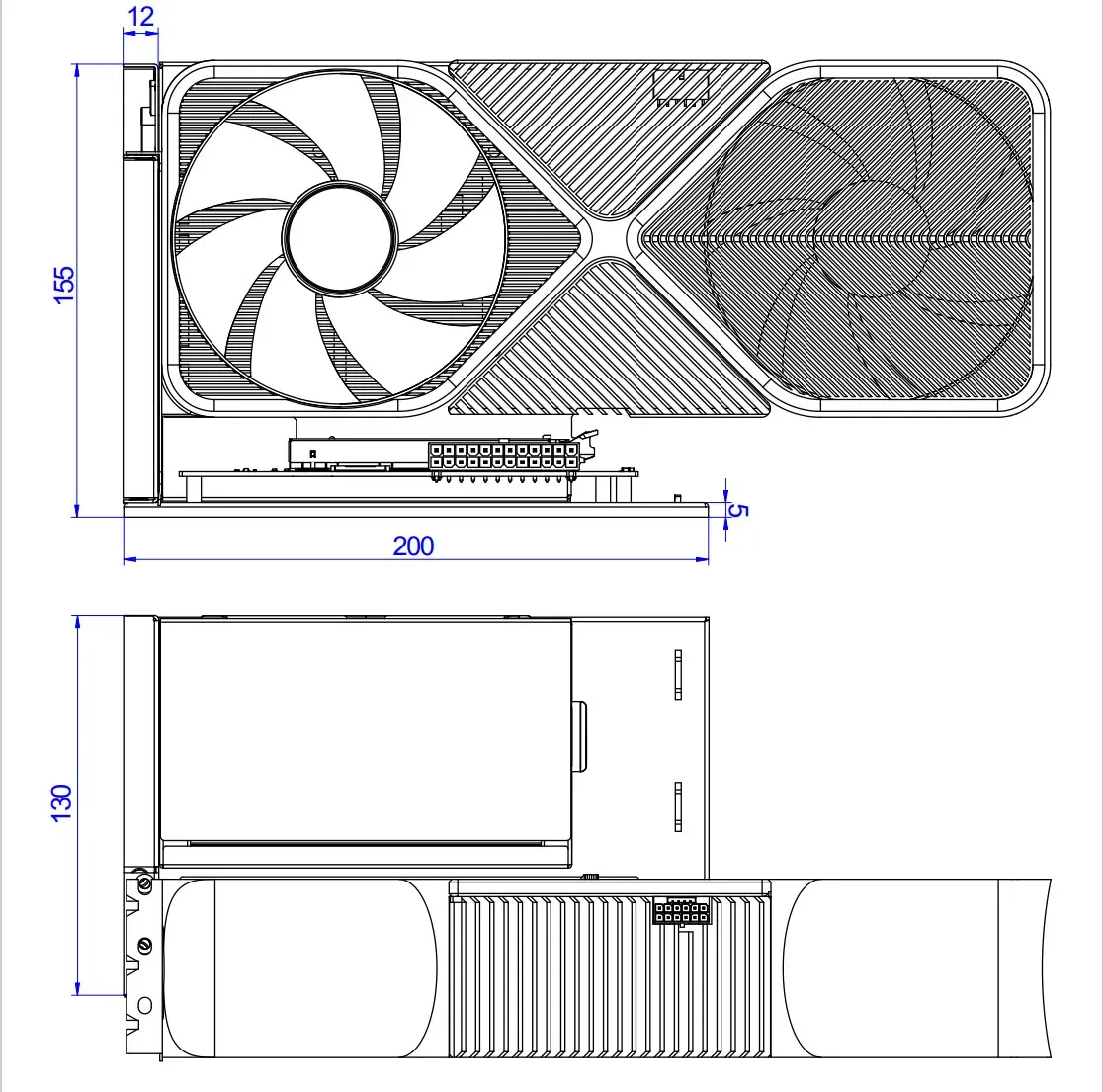

지지대의 크기와 길이는 다음과 같습니다.

구매 참고사항:

1.케이블을 삽입할 때에는 반드시 방향을 확인하고, 거꾸로 삽입하거나 잘못된 위치로 삽입하지 마십시오. 장치가 타는 것을 방지할 수 있습니다.케이블 삽입 시에는 장치의 소켓을 잡고 케이블을 삽입하시고, 소켓 핀을 무리한 힘으로 삽입하지 마십시오.와이어의 양끝과 회로기판 사이의 용접점에서 2cm 이내에서는 구부리거나 잡아당기지 마십시오.

2.모든 종류의 마더보드 및 장비 신호 구동 능력 및 기타 조건은 동일하지 않습니다. 테스트 상점의 결과는 테스트 결과와 일치한다고 보장되지 않습니다. 연장 케이블이 연결되어 있으면 신호가 손실됩니다. 완벽함의 요구 사항은 구매하지 마십시오.

3. 카드나 마더보드는 시간이 지남에 따라 노화되고 산화되는 전자 장치이므로 연장 케이블을 연결하면 더욱 불안정해집니다.오래된 장치는 지원되지 않습니다.귀하의 장치는 3년 이상 지원되지 않습니다.구매하지 마십시오.

4. 제품 테스트용으로만 사용하시고, 다른 목적으로 구매하지 마세요.
