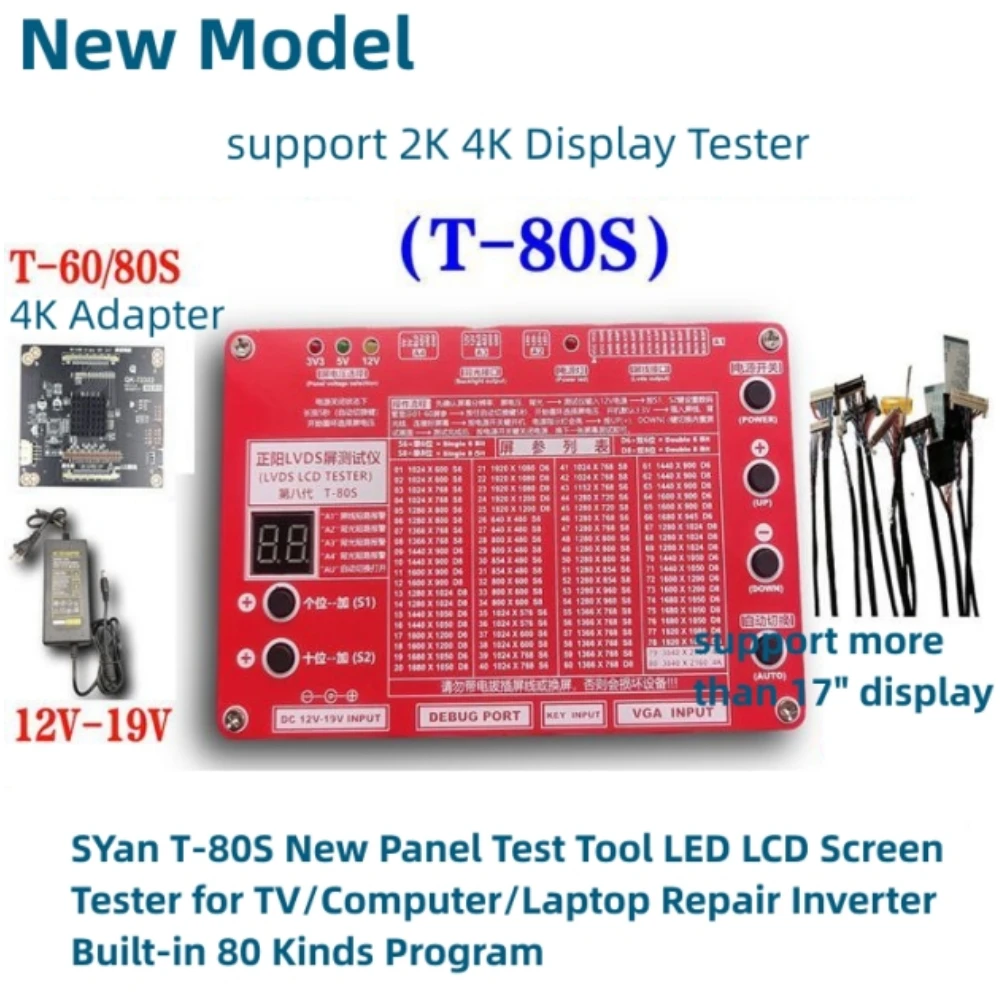

SYan T80S 세대 노트북 TV/LCD/LED 테스트 도구 키트 세트 LCD 패널 테스터 지원 7 -84 인치 LVDS 인터페이스 15/스크린 라인
중요: 분해하지 마십시오. 디지털 튜브 디스플레이 88 기계가 자동으로 잠긴 후에는 사용할 수 없으며 인클로저를 분해하지 마십시오.
설명:
범용 LVDS 화면 테스터, 최대 100가지 종류의 화면 매개변수 통합,
공장 수준의 전문 테스트 화면 내장, 완벽한 단락 보호
디자인은 화면 참조에 대한 시장 지원이며 가장 호환 가능하고 가장 단순합니다.
다음과 같은 일반적인 소형 LVDS 인터페이스 수직 화면 해상도 테스트를 지원할 수 있습니다. Google 세대 화면 800x1280
특징:
1. 사용하기 쉬운 100가지 종류의 LCD 화면 해상도
2.B내장 LCD 화면 LED 백라이트 정전류 소스, 기본 정전류 120mA, 적응형 부스트, 최대 부스트 전압 30V, LED + / LED 양극 및 음극 단락 보호 경보 지원, 30V 과전압 보호
3. 가장 전문적인 15가지 내장형 공장 수준 전문 LCD 화면 감지 화면, 모든 종류의 열악한 LCD 화면을 감지하기가 매우 쉽습니다.
4.100가지 종류의 해상도 테스트 절차
5. 단락 보호 기능이 있는 테스터 출력 인터페이스, 각 인터페이스는 단락 코드, 단락에 해당합니다.
부저가 울리고 POWER LOGIC 표시기가 깜박이며 디지털 튜브에 어떤 인터페이스 단락 회로 코드가 표시됩니다.
6. 화면 선택 디지털 디스플레이 디지털 디스플레이는 디지털 튜브와 10개의 빠른 설정을 지원하도록 자동으로 기억합니다.
7. 해당 값의 해상도에 대한 디지털 디스플레이를 전환하는 버튼을 통해 화면을 가리킬 수 있습니다.
8.1개 구매 시 스크린 케이블 14개를 무료로 받으세요. 여기에는 12V AC POWER LOGIC 어댑터와 인버터 바 2개도 함께 제공됩니다.
주목:
이 도구를 사용하려면 LCD/LED 화면의 해상도, 화면 전압 및 해당 화면의 LVDS 케이블 비트 수를 알아야 합니다.
그런 다음 패널의 화면 매개변수 목록을 확인하여 올바른 매개변수를 찾아 패널 디지털 tude의 "+" 키와 "-" 키를 사용하여 입력합니다.
그런 다음 LVDS 케이블과 인버터를 연결하십시오.올바른 화면 전압을 선택하십시오. POWER LOGIC 키를 눌러 전원을 켜십시오. 테스트 절차 중에 테스트하려는 경우
다른 화면에서는 POWER LOGIC 어댑터를 뽑을 필요가 없습니다. 패널의 POWER LOGIC 키를 누르면 전원이 꺼집니다.
참고: 자신의 확인 LCD 공급 전압, 중앙선 화면 해상도를 사용하고 적절한 화면 라인을 선택하십시오!
LVDS 케이블에 대한 자세한 정보:
DF1420D6
DF1420 - D8
FIE30P(왼쪽 POWER LOGIC 공급 장치)
픽스30D6
픽스30S6
20455D6
20455S6
픽스30S8
FIX30D8(18.5 전용)
FIX30D8 (LG 호환 호환 호환)
FIX30D8(삼성기기 호환 호환)
FPC30D8(LG 호환 호환 호환)
FPC30D8 (삼성기기 호환 호환)
FIR51PS8 (LG 호환 호환 호환)
전체 ：15개
LED 테스트 세트 1
패키지 포함:
1 * LED LCD 화면 테스터
1*POWER LOGIC 어댑터
15*스크린 케이블
1 * 테이블 펜
T60S에는 60개의 화면 매개변수가 있습니다.

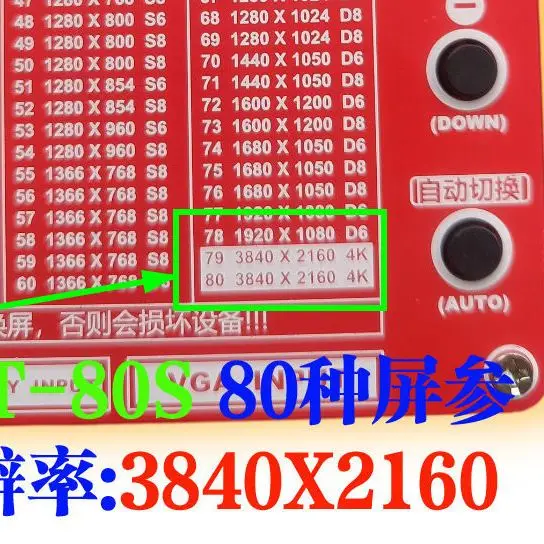

업그레이드된 버전 T80S에는 80개의 화면 매개변수가 있습니다.

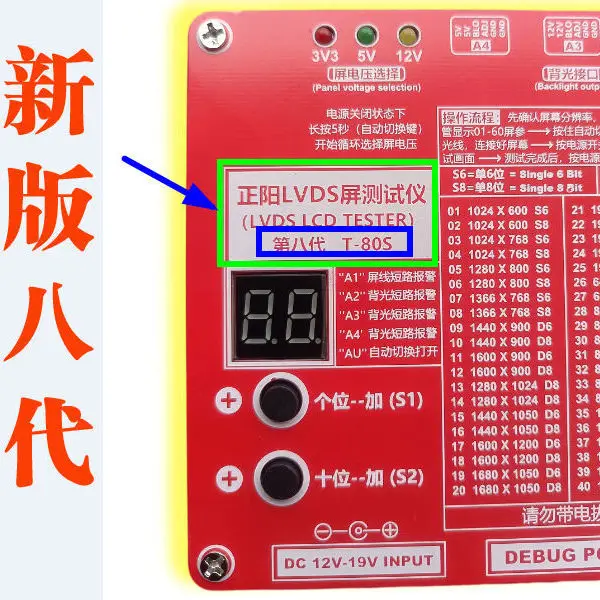

8세대는 6세대를 기반으로 업그레이드됐다.8세대는 6세대보다 화면 매개변수가 20개 더 많습니다.지원되는 화면 유형은 1000가지 이상이어야 하며, 8세대에서는 해상도 코드가 더욱 최적화되었습니다.더 많은 화면, 더 좋고 더 안정적인 전용 해상도 코드 POWER LOGIC 끄기 메모리 기능, 해상도 코드 10자리 및 단위 자리는 작은 것부터 큰 것까지 조정되지 않고 별도로 조정되며 실제 80가지 화면 매개변수는 24에서 55로 변경되지 않습니다. 또는 60가지 종류의 화면 매개변수, 14가지 종류의 테스트 패턴, 인터페이스를 접지 단락으로부터 완벽하게 보호합니다.
각 배치마다 어댑터가 다르기 때문에 스타일이 무작위로 전송됩니다.
다양한 고압 보드의 모양, 임의의 스타일을 무작위로 보냅니다.
본 항목은 전문가의 기술 내용과 관련된 항목이므로 초보자인 경우에는 사용하지 마십시오.구매하지 마십시오.감사합니다
(어댑터 스타일은 무작위로 전송됩니다)
