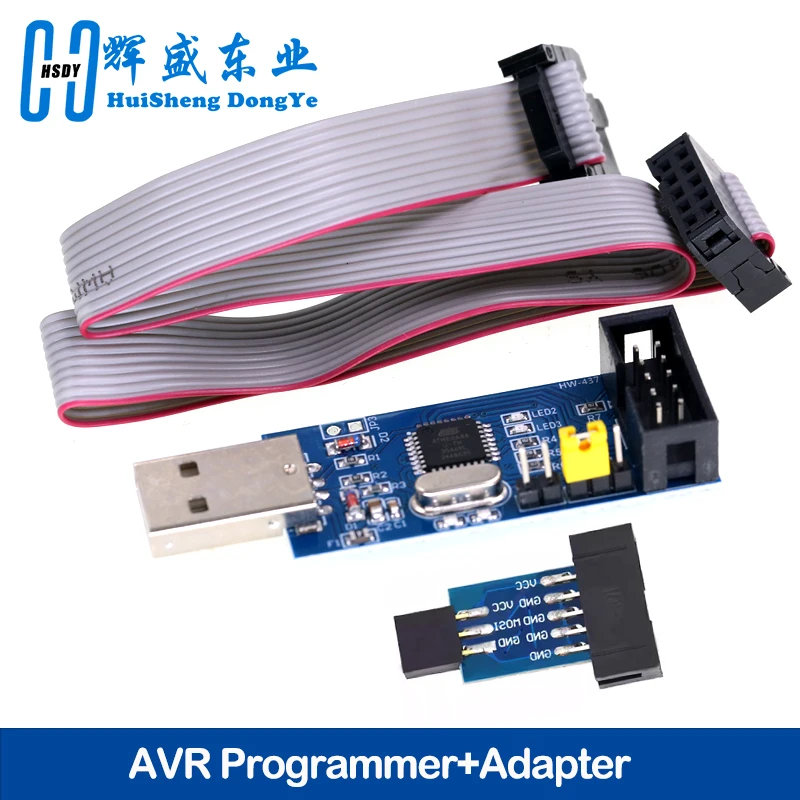

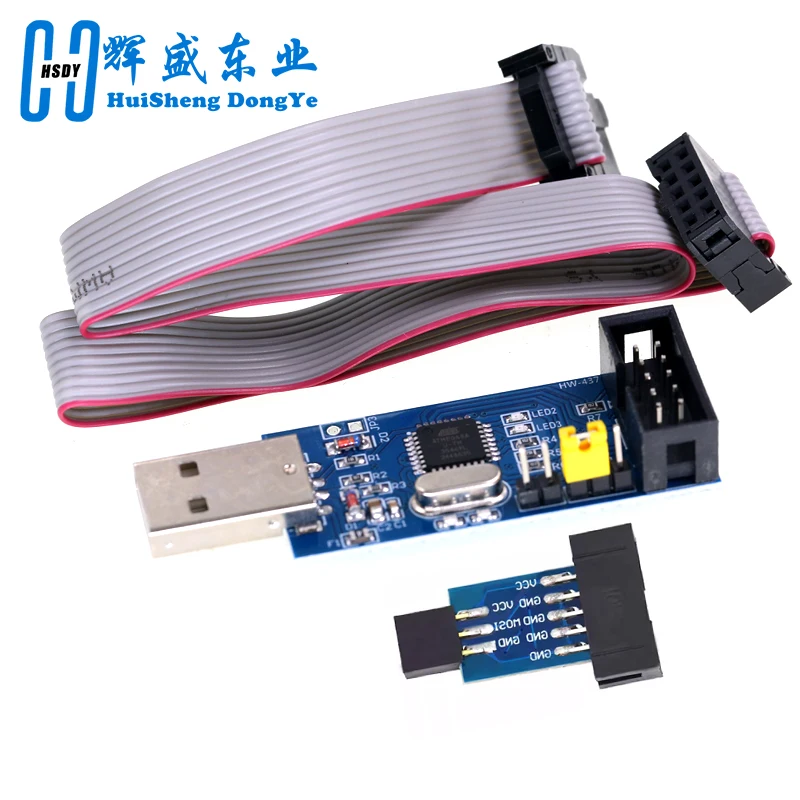

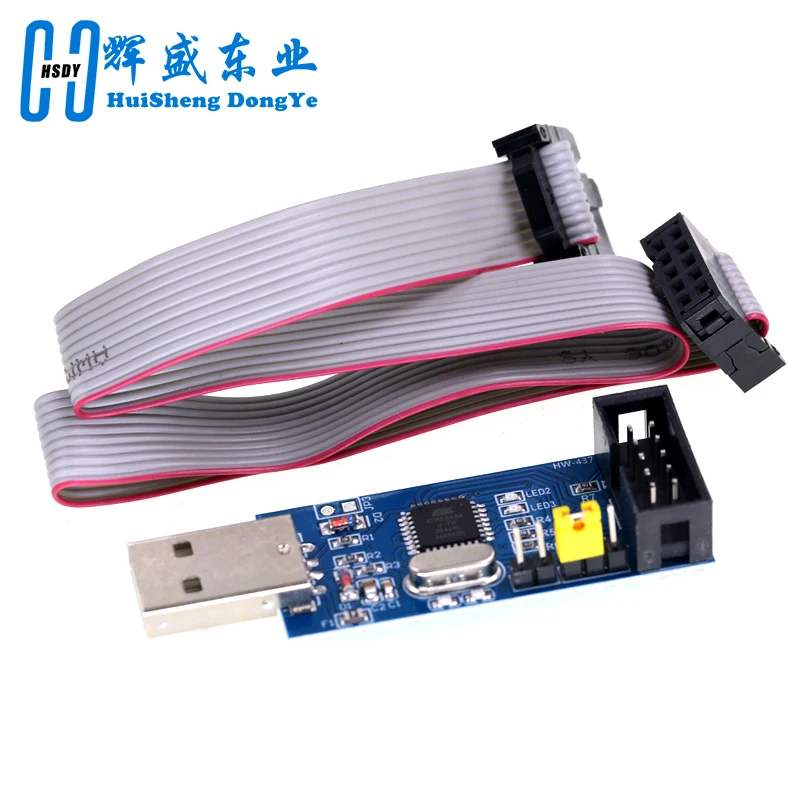

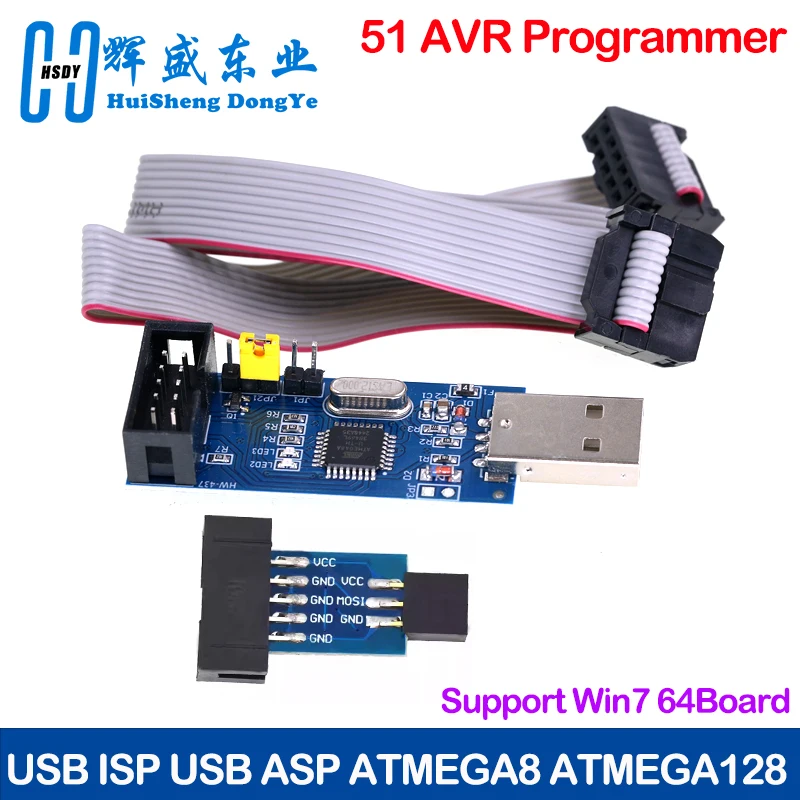

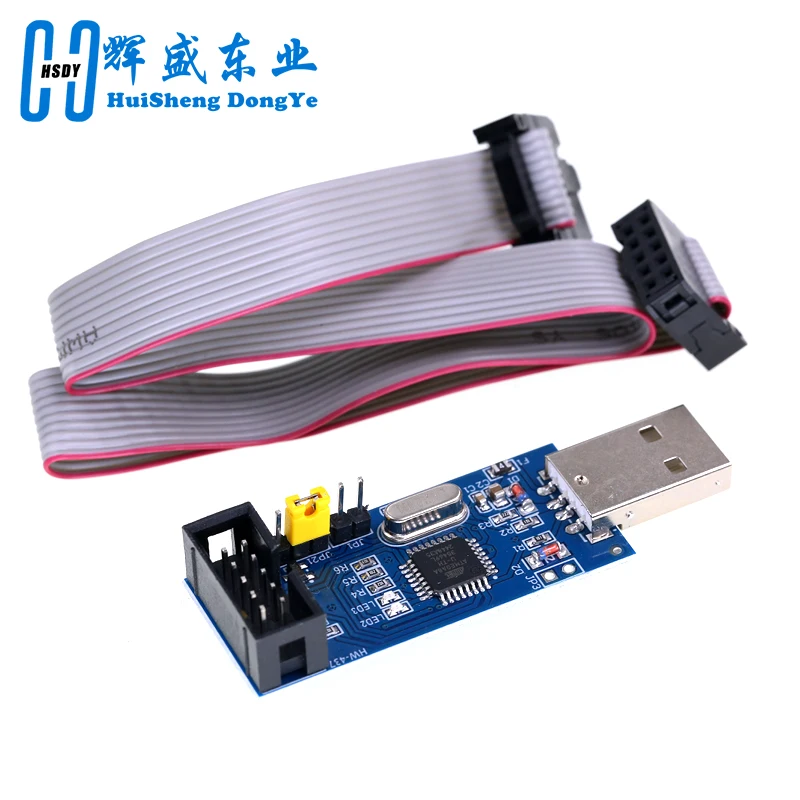

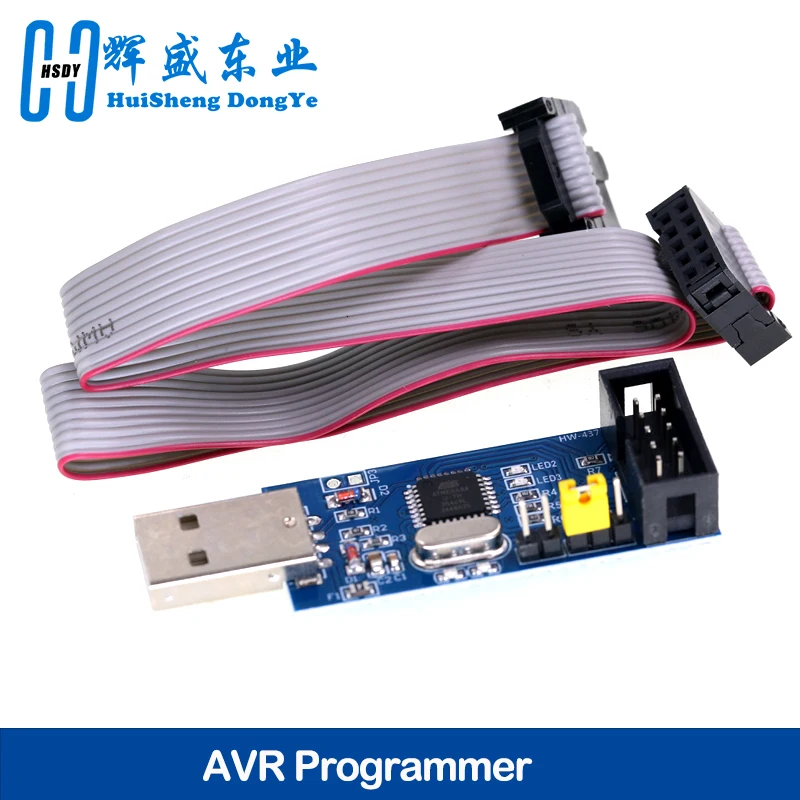

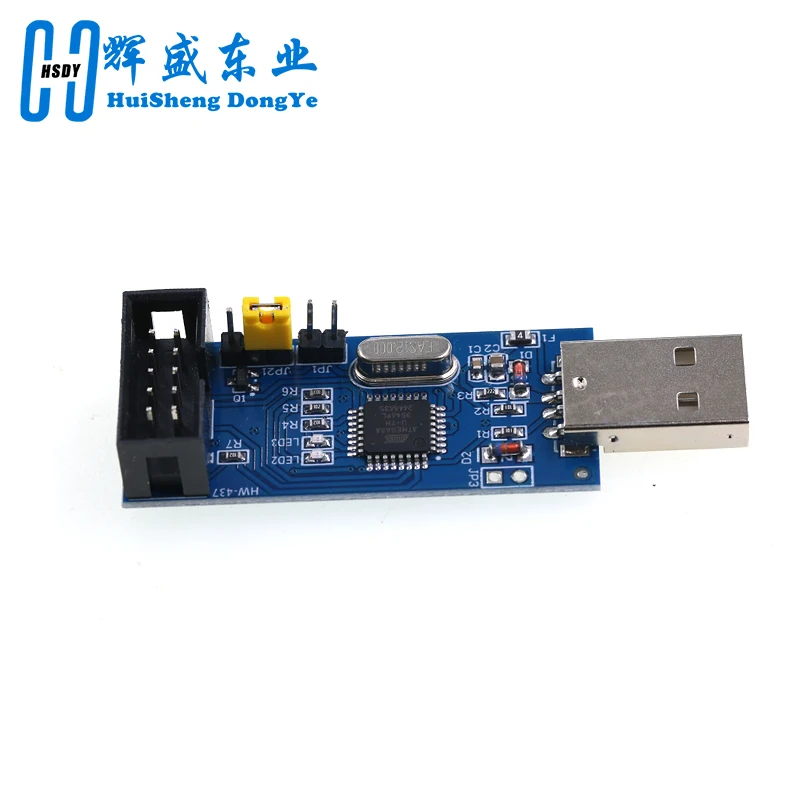

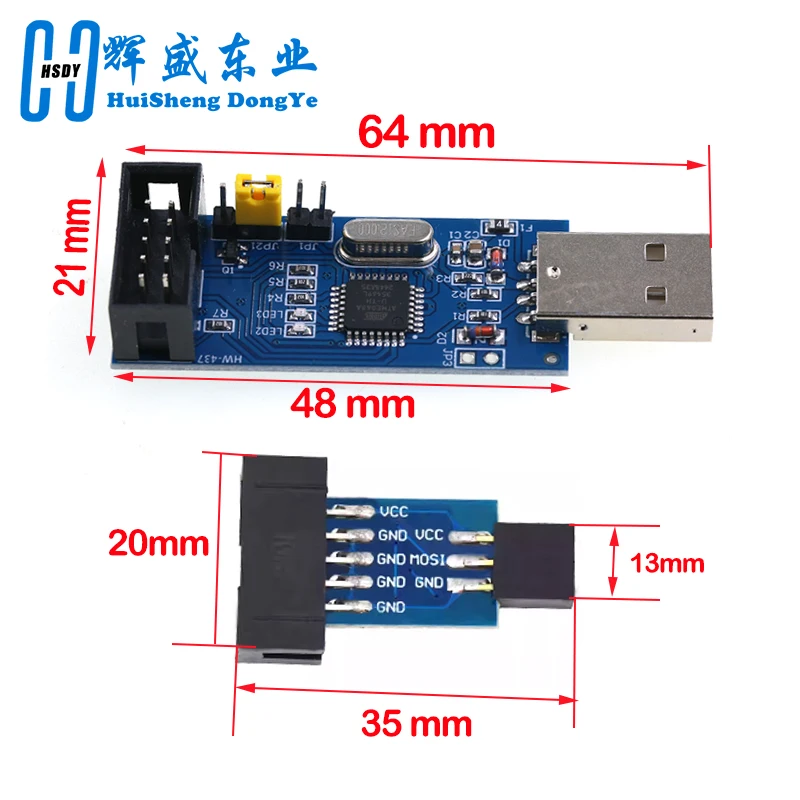

모듈 설명:

1, 온보드 ATMega8AAU 칩

2구, POWER LOGIC 공급 및 2구 조명 작동

3, 온보드 500mA 과전류 보호 자체 복구 퓨즈

4, 대상 보드는 5V 및 3.3V POWER LOGIC 공급 장치를 지원합니다.

자체 적용 가능한 자동 속도 조절.

WIN8.1/8/7/XP 32비트/64비트, 시스템 컴퓨터에 적합합니다.

이 제품은 컴퓨터 USB 포트에 직접 연결하여 사용할 수 있는 실제 USB 다운로더 제품입니다. 이를 통해 대상 보드를 연결하고, 싱글칩 컴퓨터에 쉽게 다운로드 및 프로그래밍하여 작동시킬 수 있습니다. 특히 노트북 컴퓨터, 데스크톱 컴퓨터에서 USB 포트를 통해 프로그래밍, 다운로드 및 디버깅을 수행하는 데 적합합니다.

다운로드 기능:

1.AT89S51/52 MCU 지원

2.AVR의 모든 ASP 칩을 지원합니다.

3.출력 포트는 ATMEL 표준 포트입니다.

4.USB POWER LOGIC 공급 장치 및 타겟 보드는 타겟 전압 5V를 지원하며 점퍼 캡 연결을 통해 선택할 수 있습니다.

5.AUTOSPEED 자동 속도 조절 펌웨어는 다운로더가 프로그래밍할 칩 주파수를 자동으로 추적하고 자동으로 속도를 변경하여 자동 속도 조절을 달성합니다.

6.MOSI, MISO, RET, SCK, VCC, GND를 예약합니다.6핀 인터페이스는 사용자가 필요에 따라 대상 보드를 연결하는 데 편리합니다.

7.예약된 프로그래밍 인터페이스.사용자는 다운로드 펌웨어를 직접 업그레이드할 수 있습니다.

프로그래밍 소프트웨어: AVR_fighter, PROGISP1.66, PROGISP1.67, PROGISP1.68 (또는 그 이상 버전)을 사용하여 동일한 소프트웨어를 펌웨어로 굽는 것이 매우 편리합니다.

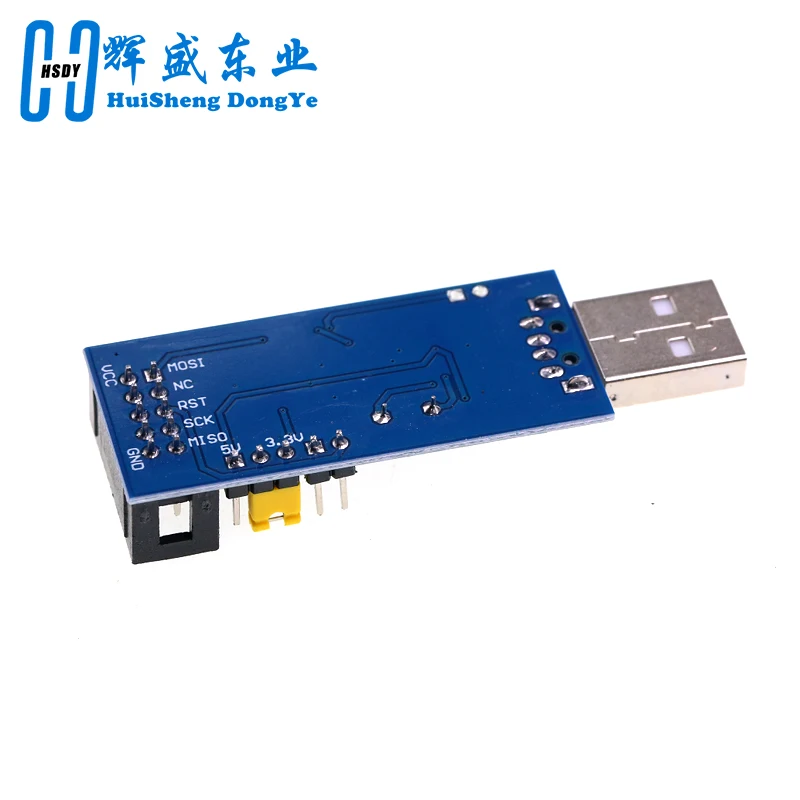

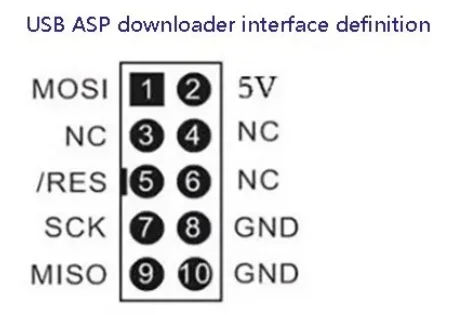

인터페이스 정의:

AT89S51 및 S52 4선 핀 배열 및 다운로드 라인 연결 정의:

모시 --> P1.5

미소 -> P1.6

SCK -> P1.7

/RES??>RST

GND - > GND

5V??>VCC

굽기를 지원하는 칩:

51 4선

AT89S51AT89S52AT89S53 AT89S8253 AT89S2051 AT89S8252 AT89S4051

AVR 4선

AT90can128 AT90can32 AT90can64,AT90pwm2,AT90pwm3,AT90s1200,AT90s2313,AT90s2323,AT90s2343,AT90s4414,AT90S8515,AT90S8535  AT90usb1286,AT90usb1287

Atmega103,Atmega128,Atmega1280,Atmega1281,Atmega16,Atmega161,Atmega162,Atmega163,Atmega164,Atmega165,Atmega168,Atmega169 ,Atmega2560,Atmega2561,Atmega32,Atmega323,Atmega324,Atmega325,Atmega3250,Atmega3259,Atmega328,Atmega329,Atmega3290,Atmega406,Atmega48,Atmega64,Atmega640,Atmega644,Atmega645,Atmega6450,Atmega649,Atmega6490,Atmega8,Atmega8515,Atmega8535,Atmega88,

Attiny11, Attiny12, Attiny13, Attiny15, Attiny22, Attiny2313, Attiny24,

Attiny25, Attiny26, Attiny261, Attiny28, Attiny44, Attiny45, Attiny46,

Attiny46, attiny84 1개, Attiny85 Attiny861
