사용자 설명서 및 앱 다운로드

파일 다운로드 방식 및 150W~600W(200V & 3mA~25A/30A/35A/40A)
1, 사용자 설명서, PC 소프트웨어 설치 지침 및 PC 소프트웨어 및 Android 앱 다운로드 링크:http://en.atorch.cn/upload/20250307133453.pdf
2, IOS 앱: 다운로드하려면 애플제품 호환 호환 앱 스토어에서 E_test를 검색하세요.
3.안드로이드 앱:https://www.mediafire.com/file/0jiio43c0vuu1wx/U_MeterPhone_mobile.apk/file

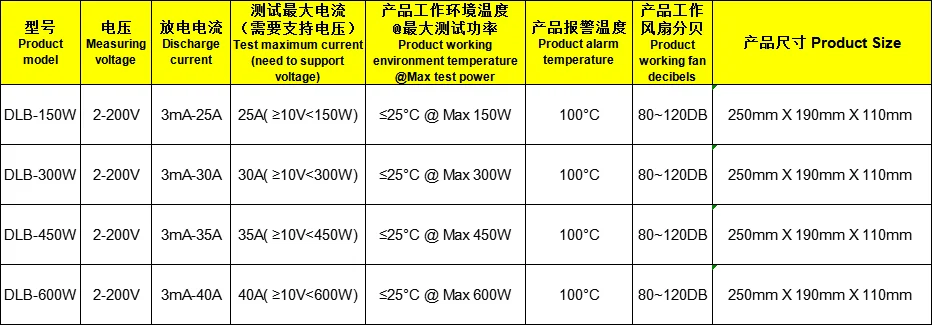

4, 150W/300W/450W/600W(V*A

--제품 매개변수--

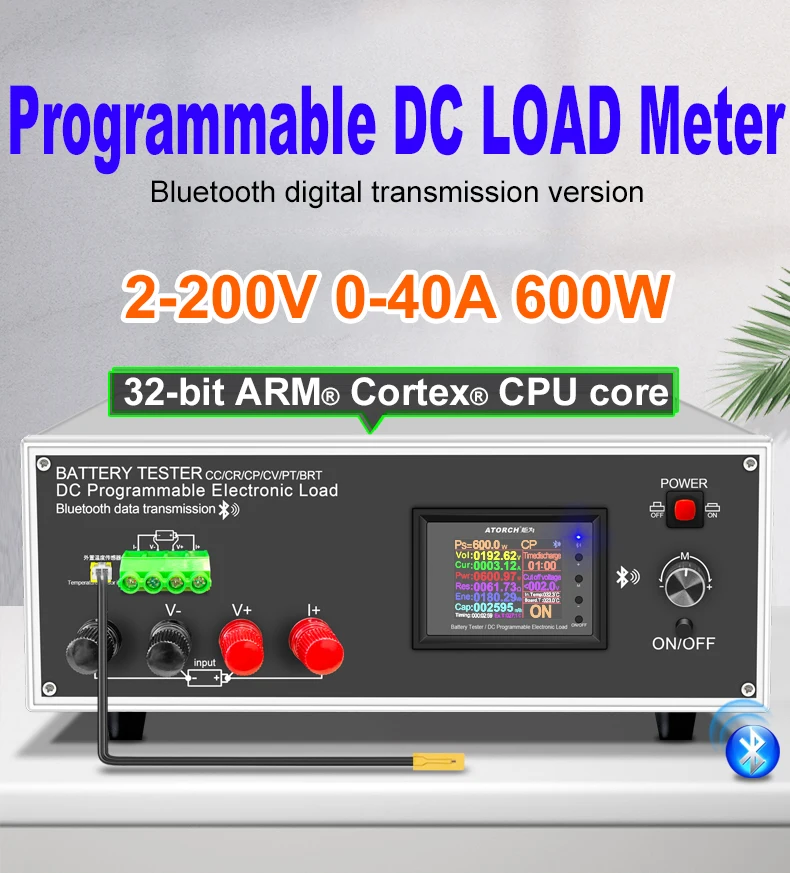

전기적 매개변수
테스트 전압: 2~200V
작동 전류: 0.2~25A
DL24M 방전 전력: 전압 * 전류 < 150W
(실제 작동 전류는 최대 전력에 의해 제한됩니다. 에너지 보존 법칙에 따라 전류를 조정하십시오)
내장된 과전류, 과열, 과전력 안전 보호 기능, 보호 인터페이스가 팝업되면 매개변수 조정에 주의하고 최대 전력으로 조정한 다음 방전하십시오. 먼저 천천히 할 수 있습니다. 방전을 위한 최대 전력까지 조정하기 위해 시작 및 방전에서 사전 설정 값을 원활하게 조정합니다.

참고: 방전 전류는 최대 전력에 의해 제한되며, 200V 이상에서는 3A 미만, 15V에서는 40A 미만입니다.

(1):
1.1 배터리 용량 테스트
테스터는 다양한 배터리, 18650 배터리, NiMH, NiCd, LiPo, LiFe 및 Pb를 포함한 자동차 배터리의 방전 및 용량 테스트를 위해 설계되었습니다.

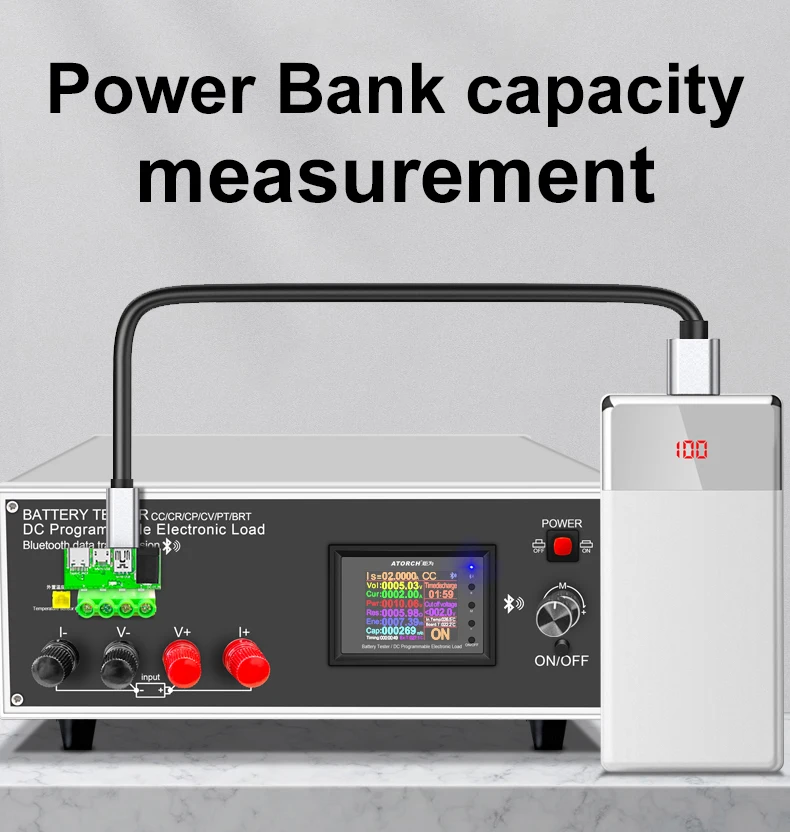

1.2 모바일 전력 테스트
이 테스터는 모바일 POWER LOGIC 공급 장치의 방전 및 용량 테스트를 지원합니다.
1.3 전력 성능 테스트
테스터는 다양한 DC POWER LOGIC 공급 장치의 성능 및 노화 테스트를 지원합니다.
(2):
2.1 POWER LOGIC 공급 장치: DC 12V/1A
2.2 전압 범위: 0200.00V, 단계 0.01V
2.3 전류 범위: 0.01025.00/30.00/35.00/40.00A, 단계 0.01A(전류는 전력 제한에 따라 자동으로 조정됩니다)

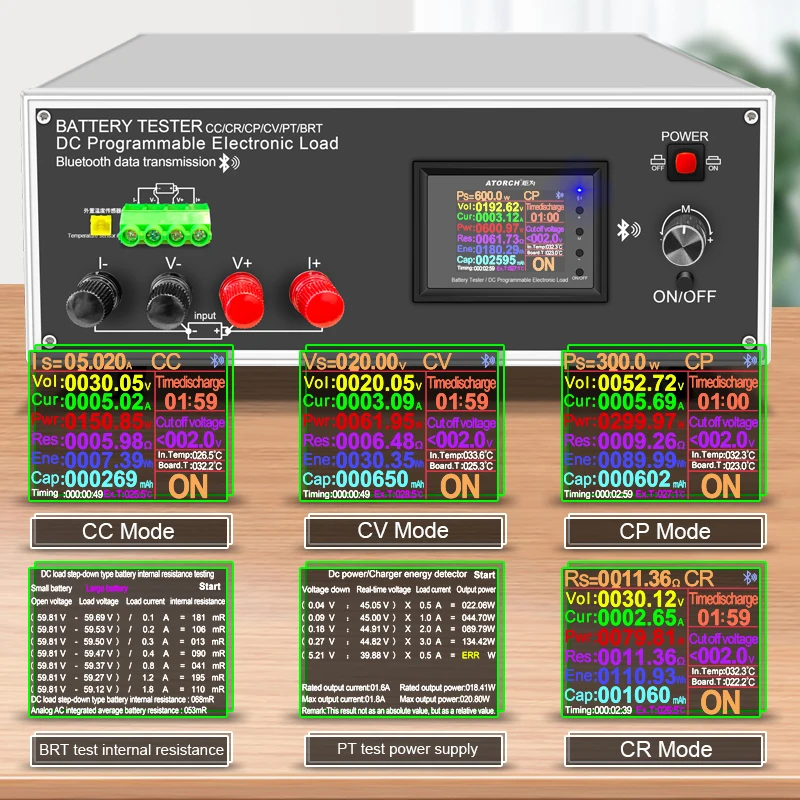

2.4 방전 방법:
CC: 배터리의 정전류 방전으로 배터리 용량이나 POWER LOGIC 공급 전류 테스트를 지원합니다.
CP: 정전력 장비 등 정전력으로 사용하거나 전력을 테스트하기 위해 배터리를 방전합니다.
2.5 방전 전력: 150/300W/450W/600W

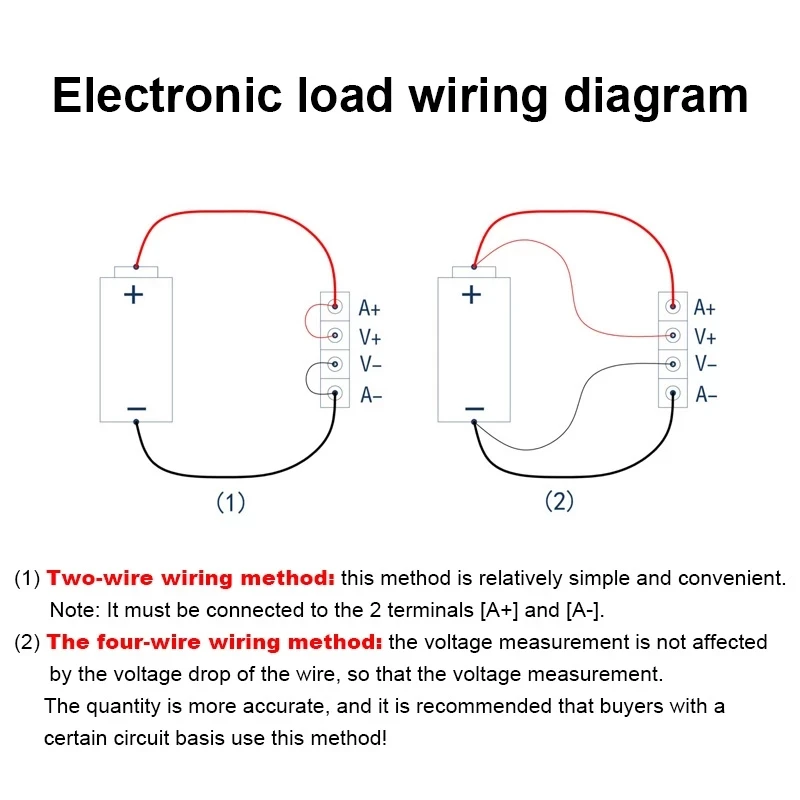

2.6 4개의 전선: 전압 및 전류 채널이 분리되어 있으며 테스트 정확도가 높습니다.
2.7 IPS 디스플레이: 전압, 전류, 시간, 용량, 전력, 전기 에너지 등

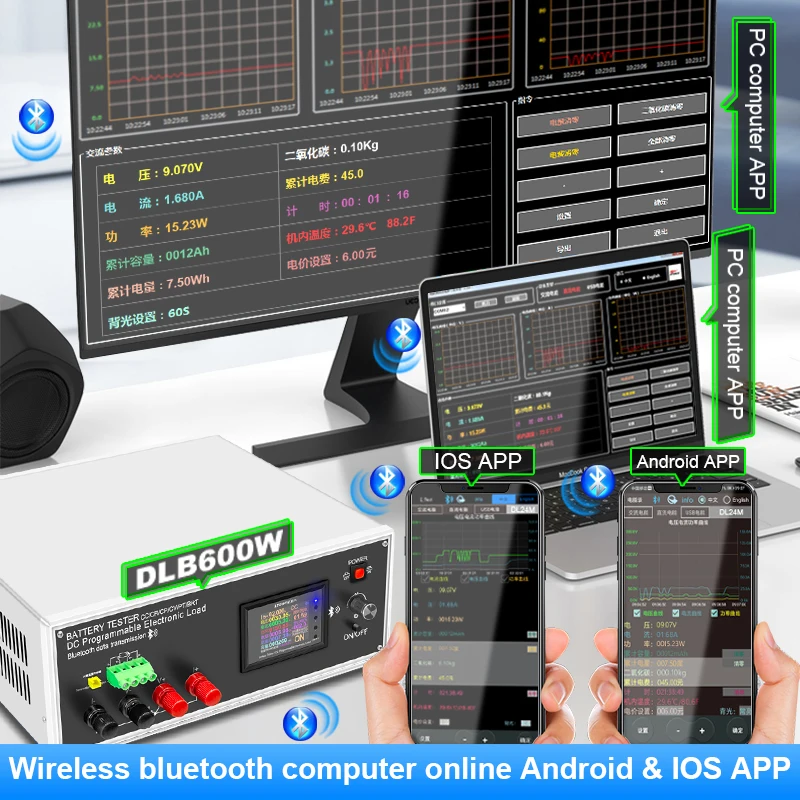

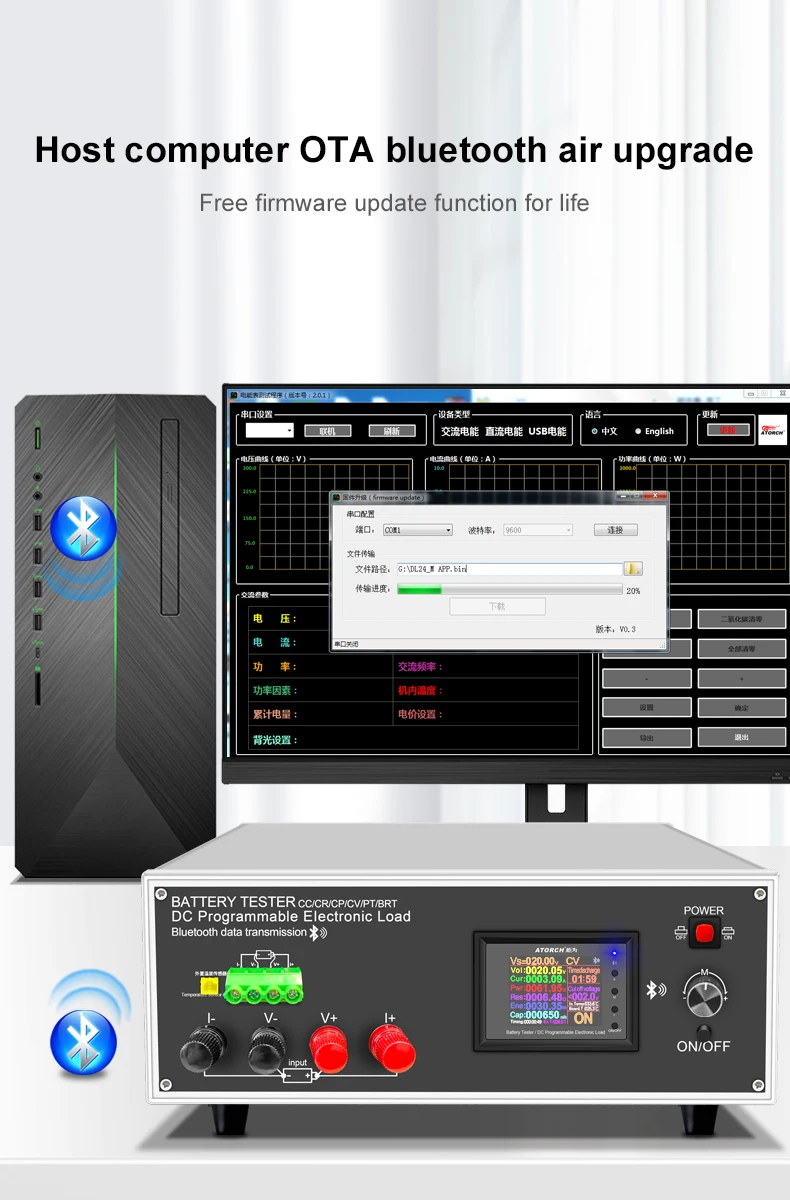

2.8 PC 연결: 테스터는 Bluetooth를 통해 컴퓨터에 연결하여 , 교정, 펌웨어 업그레이드 및 테스트 주기와 같은 더 많은 기능을 얻을 수 있습니다.

1) 애플기기 호환 모바일 앱:

앱 스토어에서 E_test를 검색하여 다운로드하고 설치한 다음 Bluetooth 앱 아이콘을 클릭하여 소프트웨어를 열고 소프트웨어 위의 Bluetooth 아이콘을 클릭하여 DL24BLE 선택을 입력하여 연결하면 휴대폰 원격을 달성할 수 있습니다. 무선 원격 제어 설정 및 측정 기능, 휴대폰에서 언제든지 방전 상태를 볼 수 있으며 다양한 데이터 청소가 가능하며 방전 전압 및 전류 전력 곡선 등이 표시됩니다.

2) 안드로이드 폰 앱:

호스트 뒷면의 QR 코드를 스캔하여 해당 앱 소프트웨어 또는 Android 앱을 다운로드하세요. 다운로드하려면 Google Play에서 E테스트를 검색하세요.설치가 완료된 후 소프트웨어를 열고 Bluetooth 아이콘을 클릭하여 DL24BLE를 직접 선택하여 온라인으로 성공적으로 사용하세요.(블루투스 페어링이 필요 없으며 소프트웨어 블루투스 아이콘이 직접 DL24를 선택합니다.할 수 있다)

3) 컴퓨터 블루투스 무선 온라인 앱:

먼저 컴퓨터의 DL24SPP 직렬 포트 장치에 Bluetooth 장치를 추가한 다음 호스트 뒷면의 QR 코드를 스캔하여 해당 APP 소프트웨어를 다운로드하여 저장합니다.설치하지 않고 소프트웨어를 열고 방금 추가한 Bluetooth 직렬 포트 모델을 선택하십시오.온라인으로 성공적으로 사용할 수 있습니다

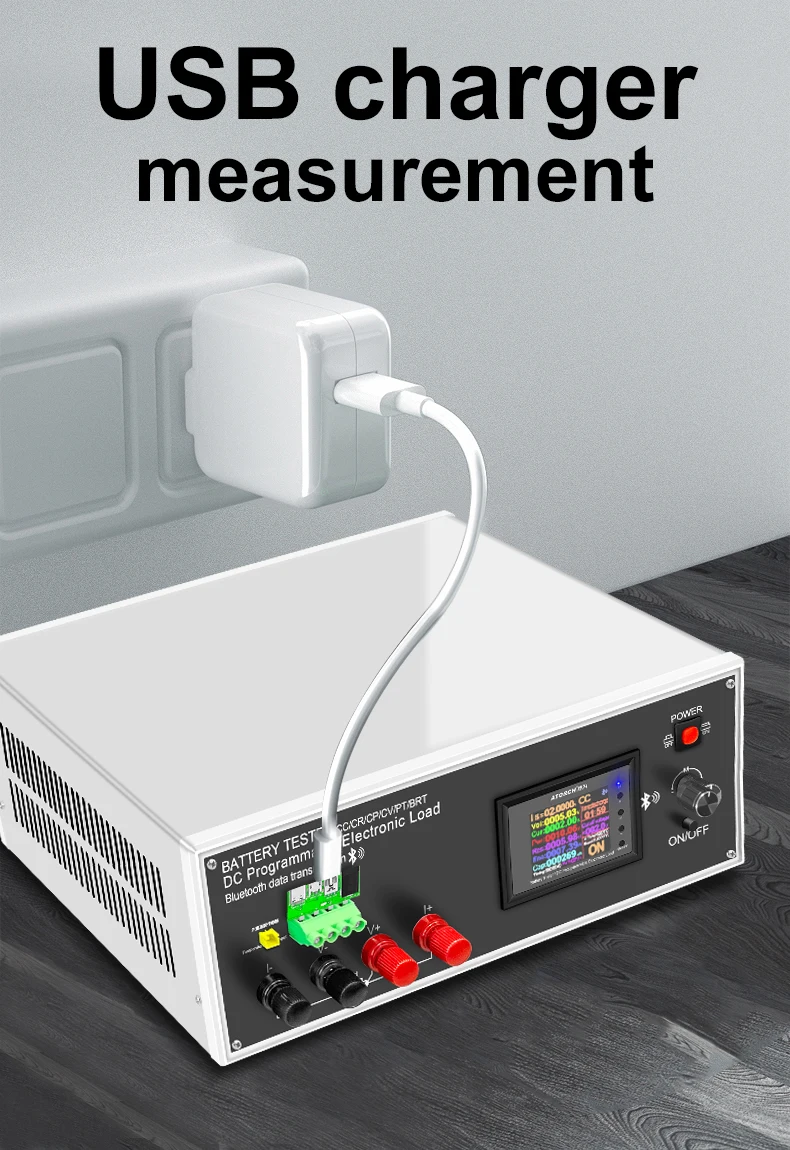

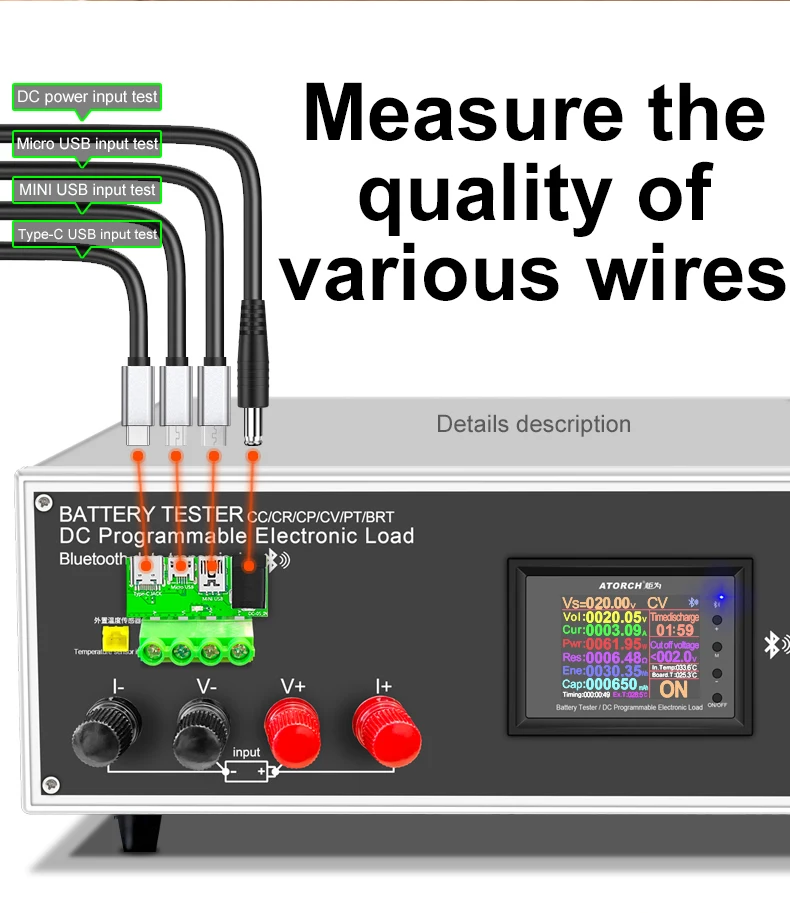

다양한 DC POWER LOGIC 어댑터 테스트를 통해

다양한 DC POWER LOGIC 어댑터의 전류, 전압, 전력 및 기타 매개변수를 재생하고 측정합니다.
DC POWER LOGIC 공급 장치를 사용하여 부하 측정기의 DC 독립 POWER LOGIC 공급 장치 포트를 연결한 다음 "설정" 버튼을 사용하여 아래 그림과 같이 연결합니다.
POWER LOGIC 공급 장치의 전압 및 정격 전류를 테스트하기 위해 전류를 정밀하게 조정합니다.
DC POWER LOGIC 공급 장치는 강력한 기능, 간단한 조작, 편리하고 빠른 테스트를 통해 오랫동안 노후화될 수도 있습니다.

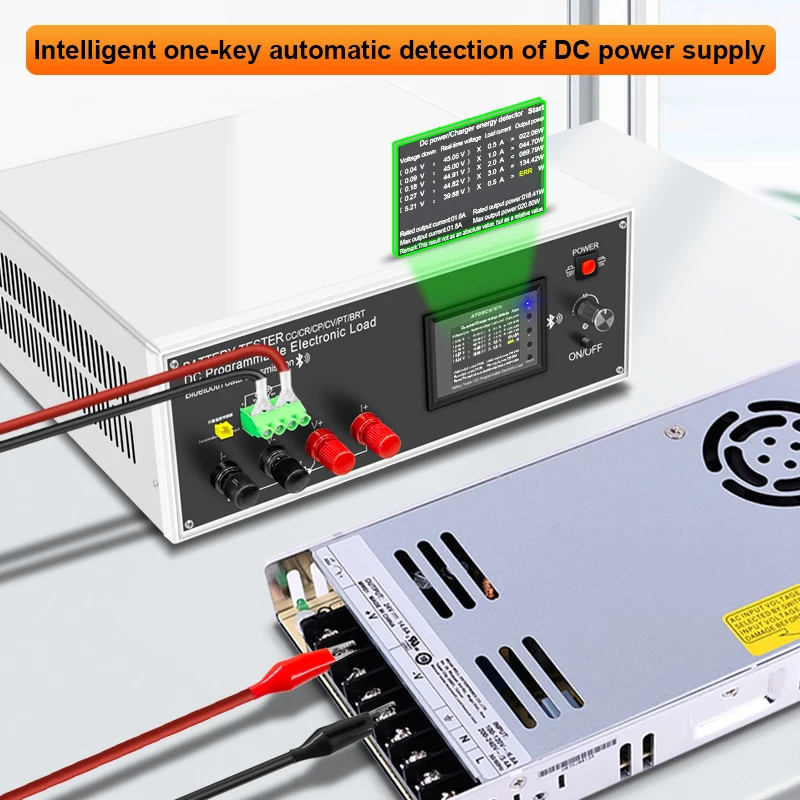

DC POWER LOGIC 공급 장치의 지능형 원키 완전 자동 감지

충전기 전류 전력 성능의 PT 모드
모드 표시줄이 깜박일 때까지 메뉴에서 M 버튼을 길게 누르고, 10키 PT 모드를 누른 후 잠시 기다립니다.
자동으로 DC POWER LOGIC 공급 장치/충전기 자동 감지 모드로 들어간 다음 테스트한 POWER LOGIC 공급 장치를 연결하고
충전기를 누른 다음 시작 버튼을 짧게 누르면 일정 시간 동안 자동으로 실행되기 시작한 다음 보고됩니다.

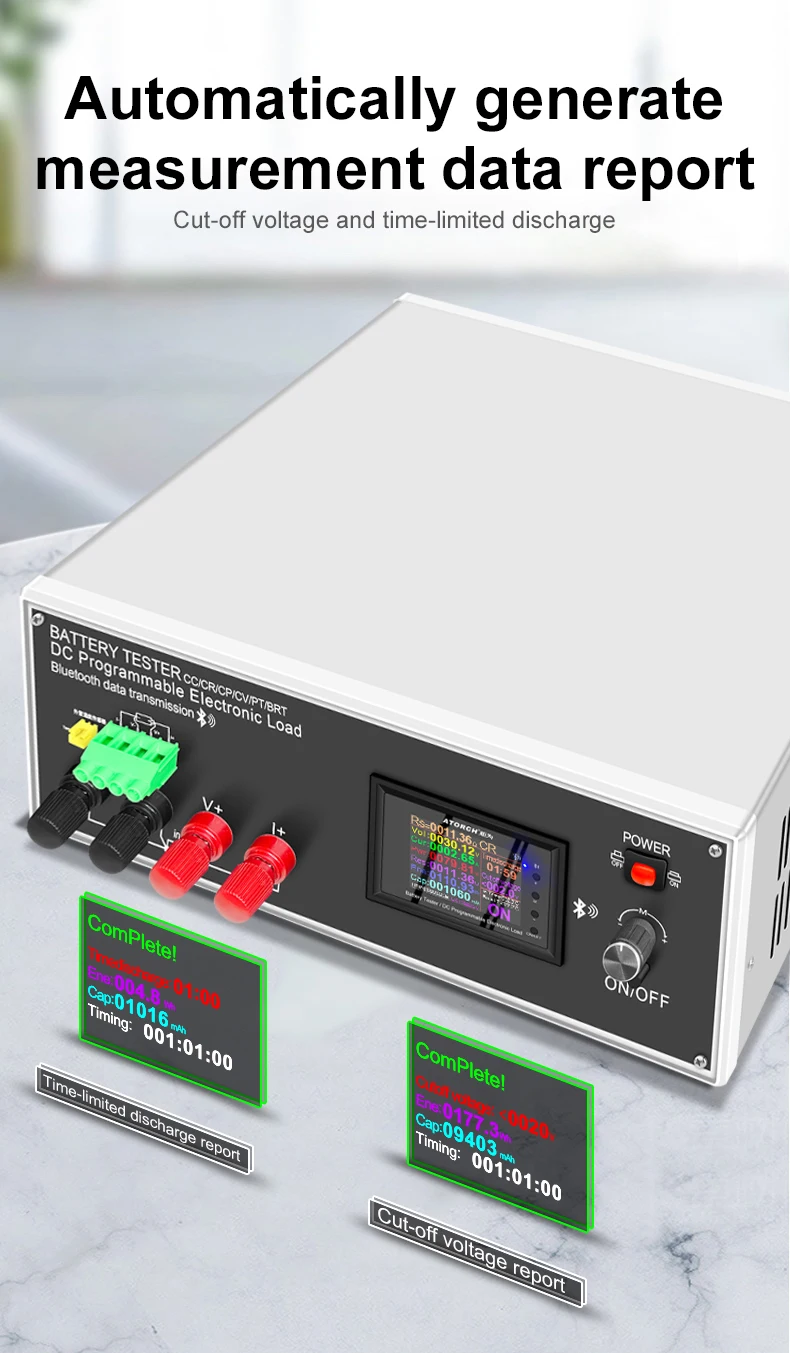

4가지 중요한 수치 결과를 표시하여 복잡한 테스트를 즉각적으로 단순화하고 정확하며 사용하기 쉽게 만듭니다.

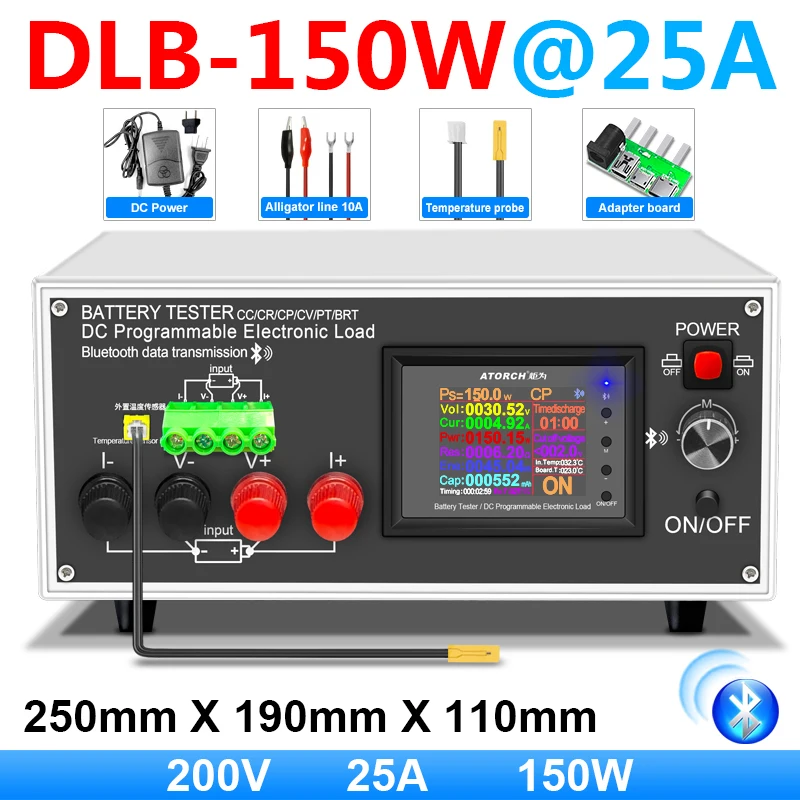

DLB - 150W

제품 목록
1.150W 배터리 테스터 1pcs
2.DC12V 2A POWER LOGIC 공급 장치 1pcs
3.10A 빨간색과 검정색 악어 클립 케이블 1세트
4.온도 프로브 1pcs
5.어댑터 보드 1pcs
6.USEU 어댑터 1pcs

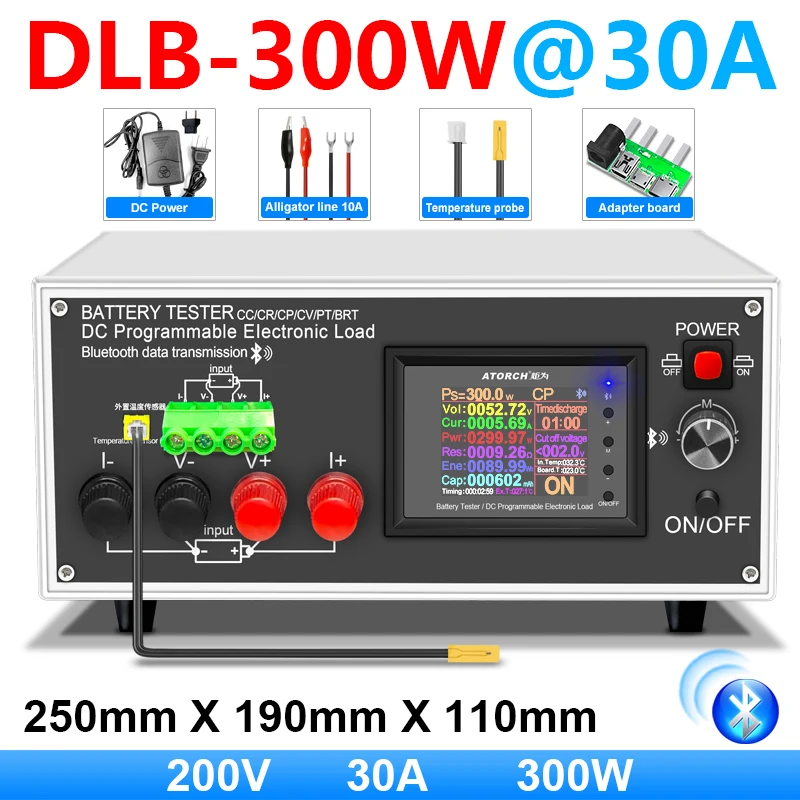

DLB - 300W

제품 목록
1.300W 배터리 테스터 1pcs
2.DC12V 2A POWER LOGIC 공급 장치 1pcs
3.10A 빨간색과 검정색 악어 클립 케이블 1세트
4.온도 프로브 1pcs
5.어댑터 보드 1pcs
6.USEU 어댑터 1pcs

DLB - 450W

제품 목록
1.450W 배터리 테스터 1pcs
2.DC12V 2A POWER LOGIC 공급 장치 1pcs
3.10A 빨간색과 검정색 악어 클립 케이블 1세트
4.온도 프로브 1pcs
5.어댑터 보드 1pcs
6.USEU 어댑터 1pcs

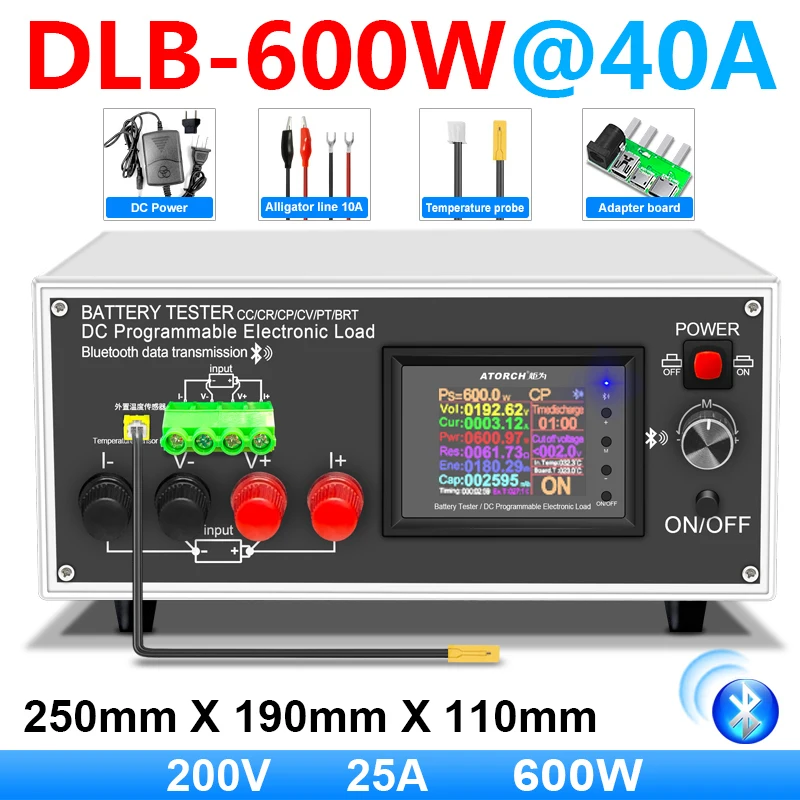

DLB - 600W

제품 목록
1.600W 배터리 테스터 1pcs
2.DC12V 2A POWER LOGIC 공급 장치 1pcs
3.10A 빨간색과 검정색 악어 클립 케이블 1세트
4.온도 프로브 1pcs
5.어댑터 보드 1pcs
6.USEU 어댑터 1pcs
