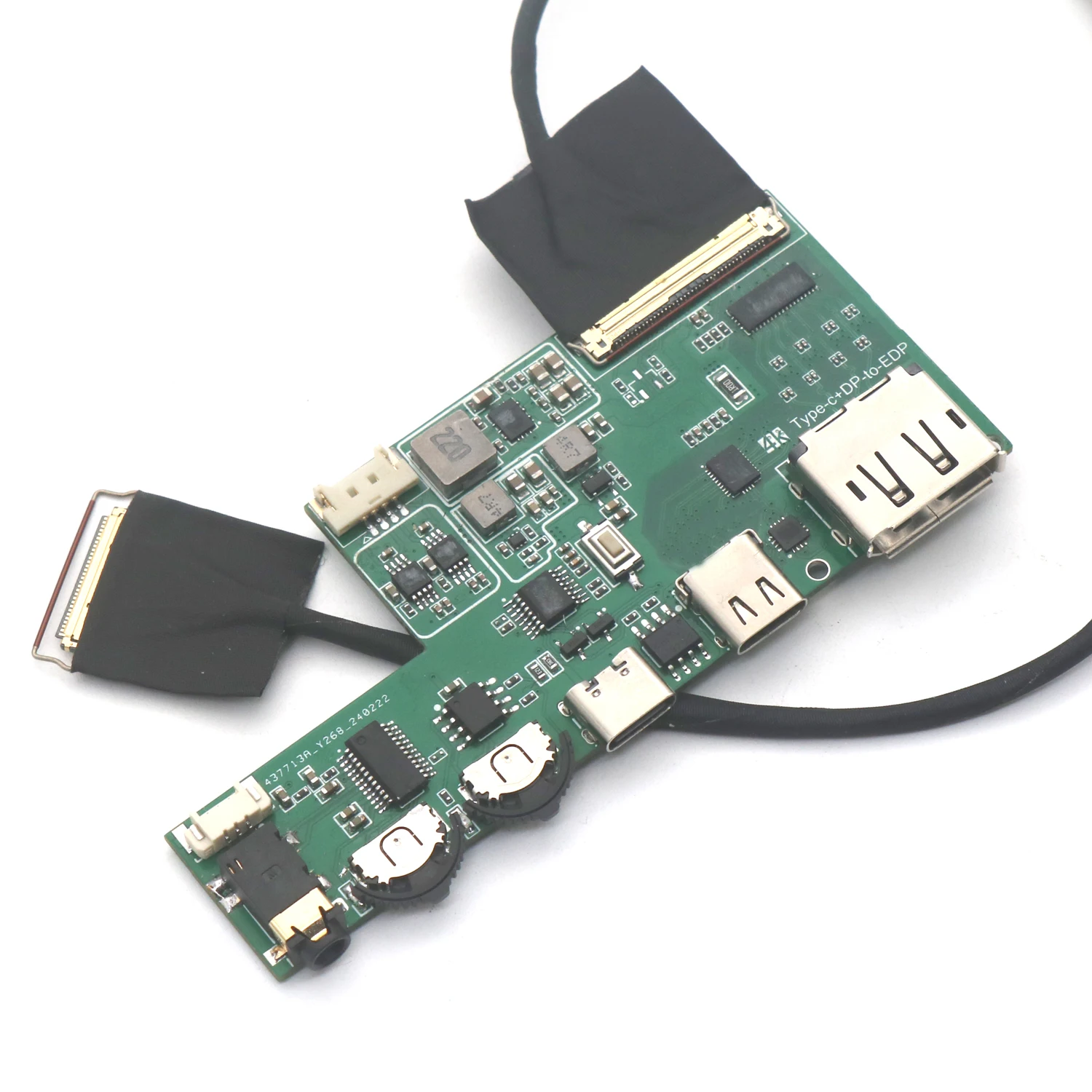

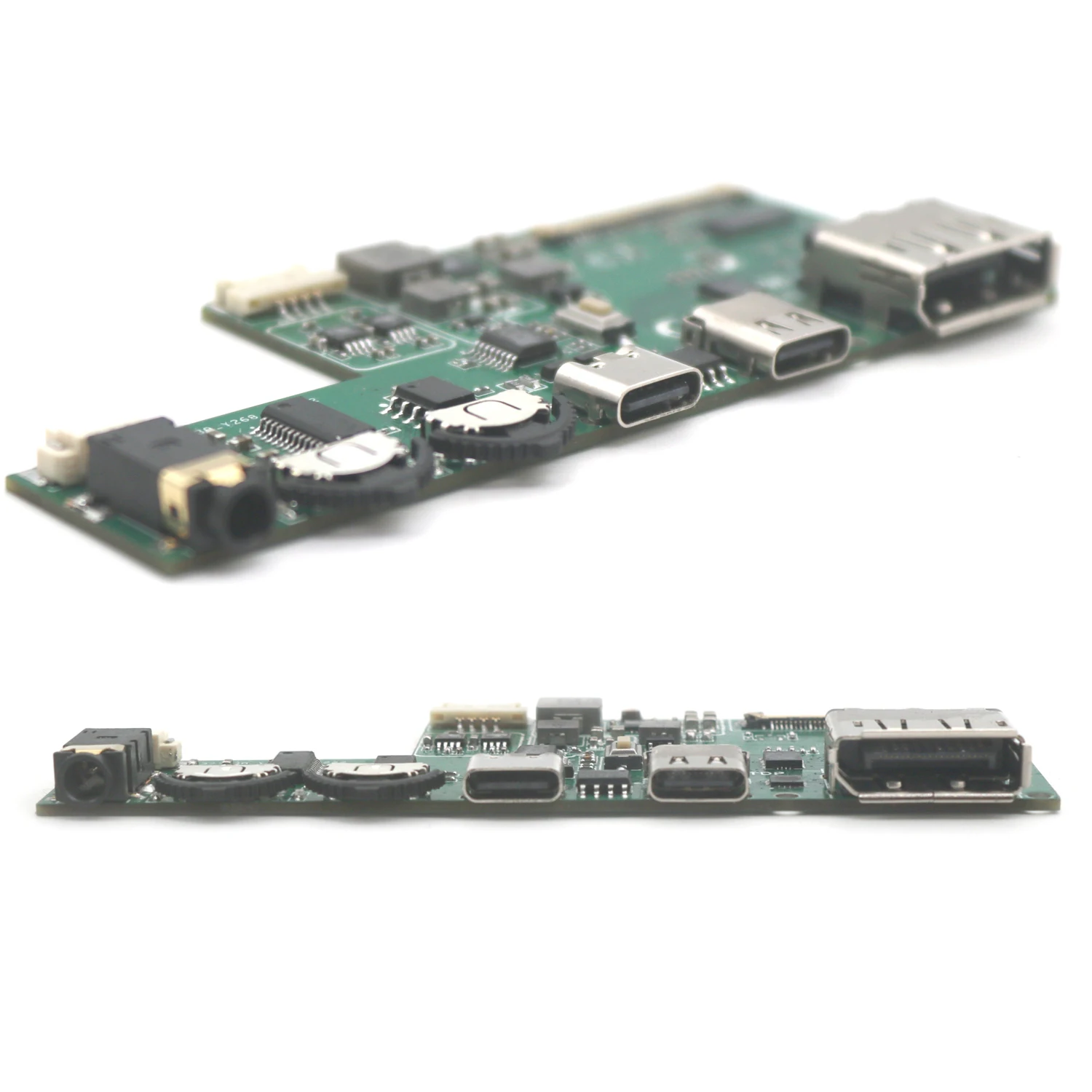

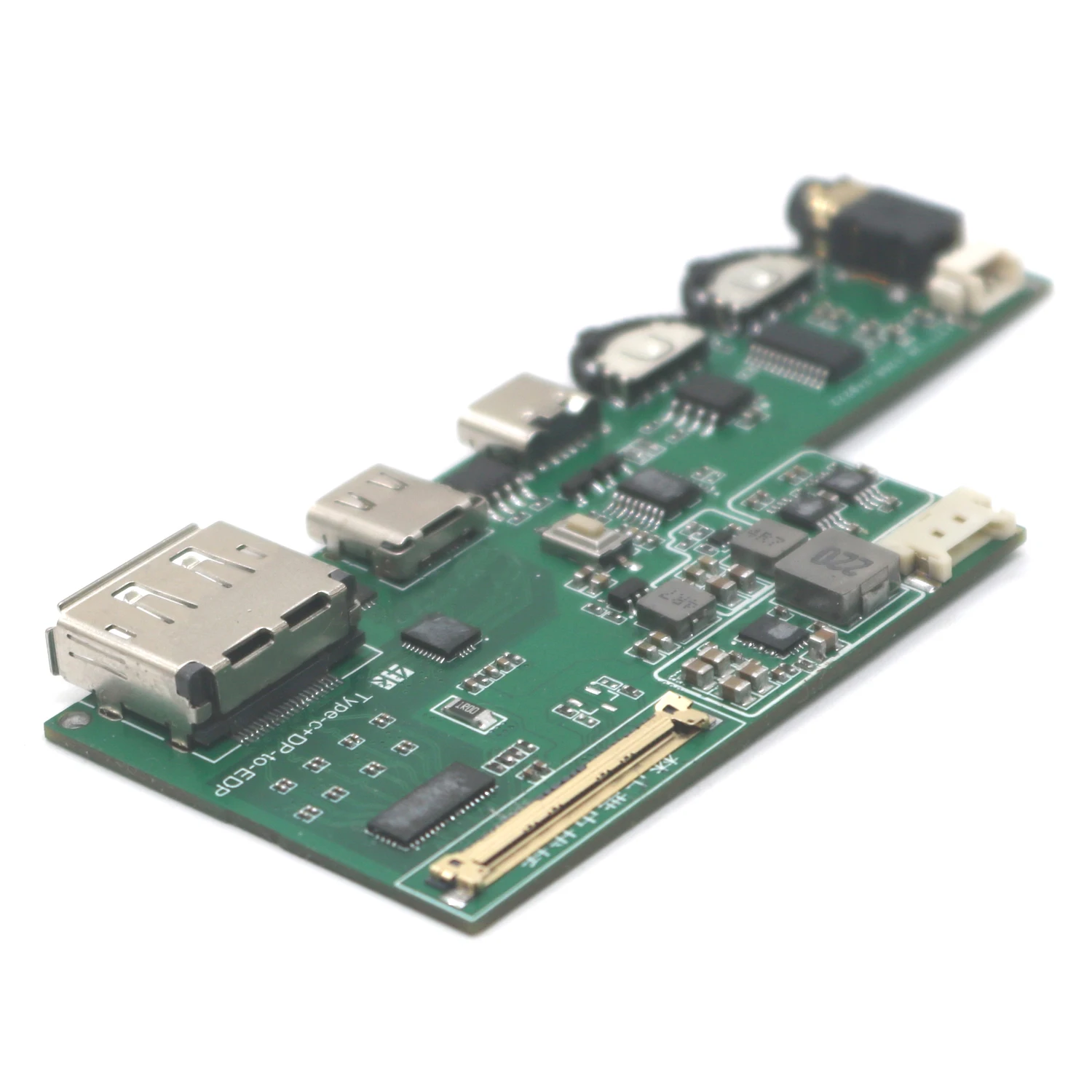

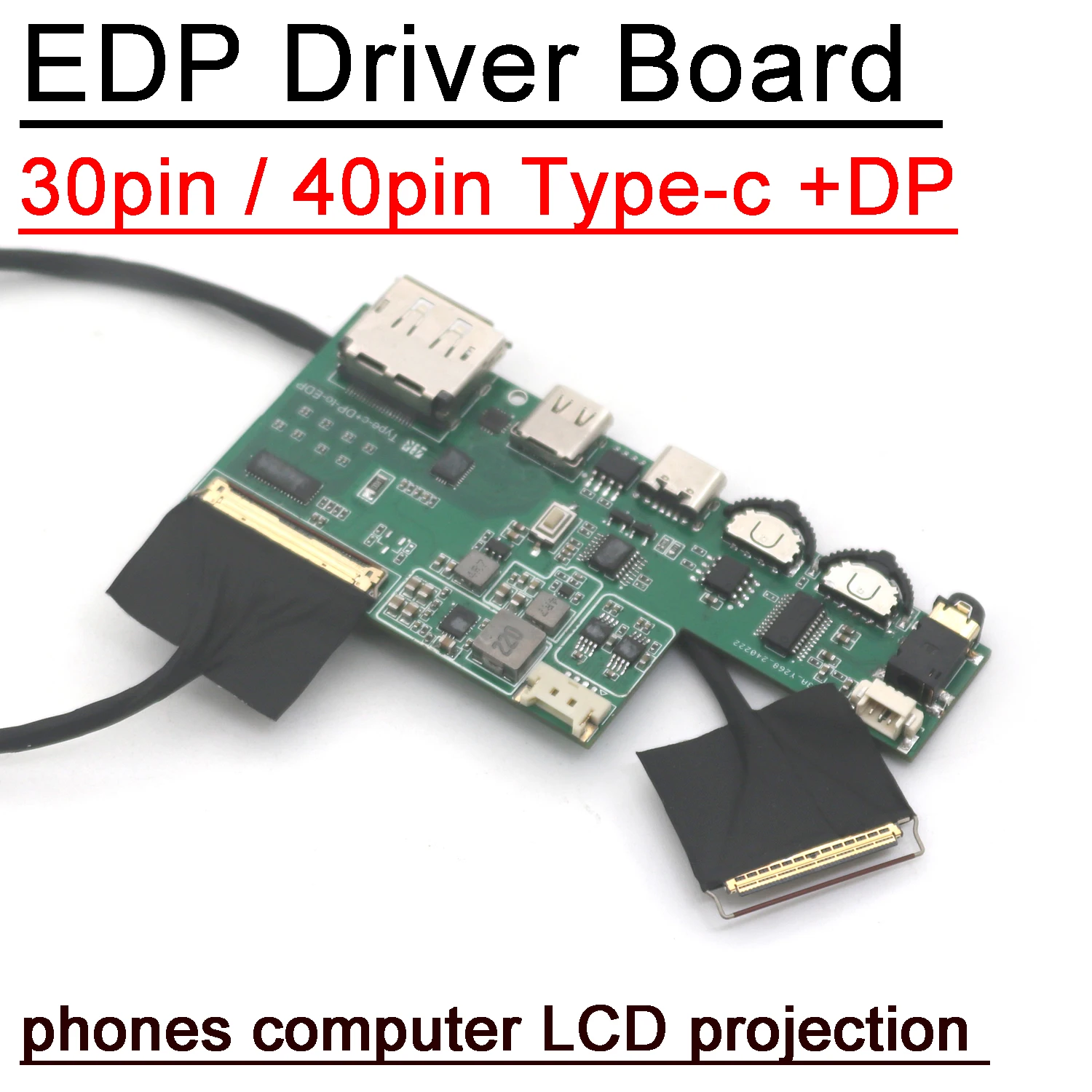

USB 유형C + DP to EDP 드라이버 보드 휴대 전화 컴퓨터 LCD 프로젝션 화면 2K 4K 165HZ 60HZ F/ 30pin 40 핀 노트북 LED LCD 디스플레이

버전 선택:

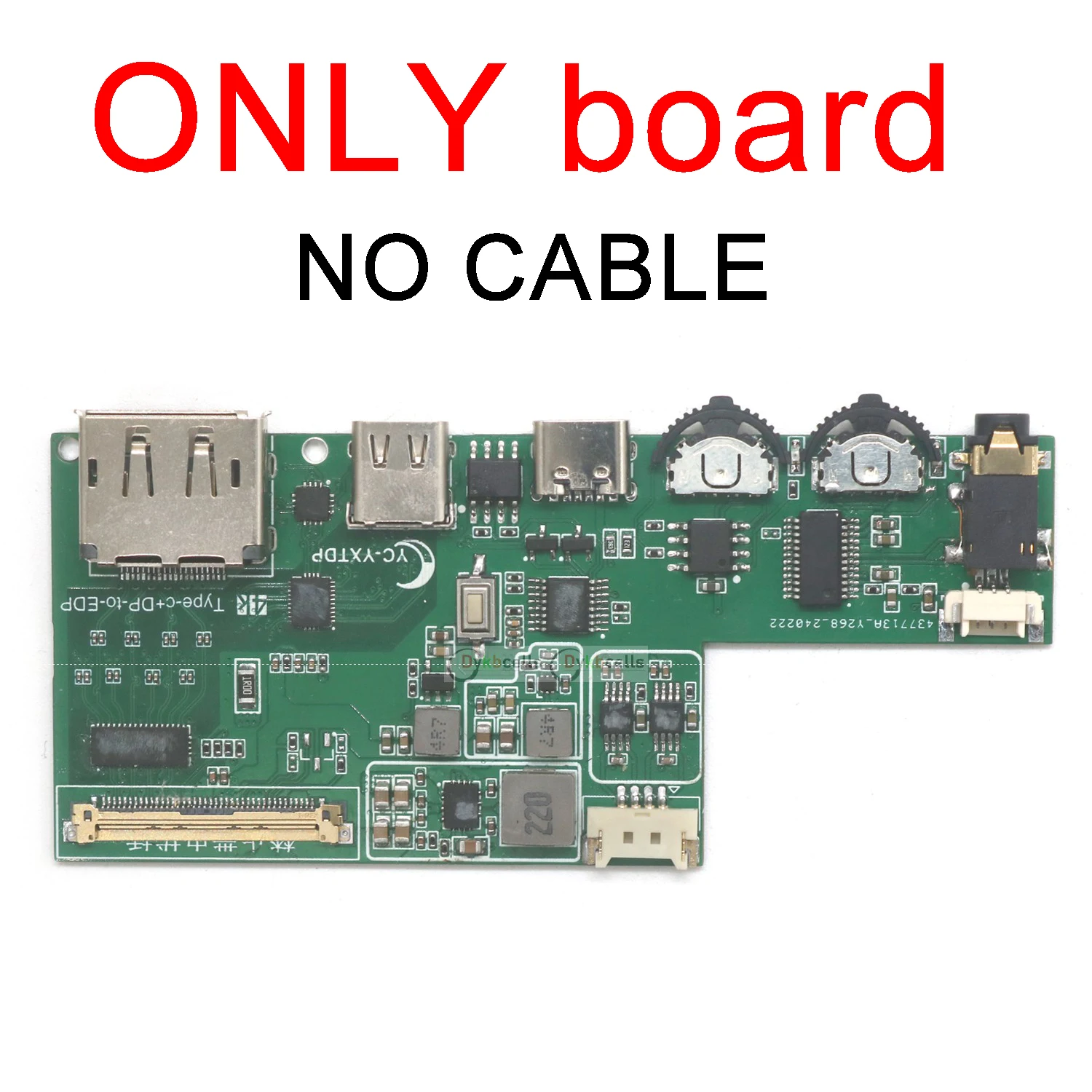

보드 만:개별 드라이브 보드 (동축 EDP 케이블 제외)

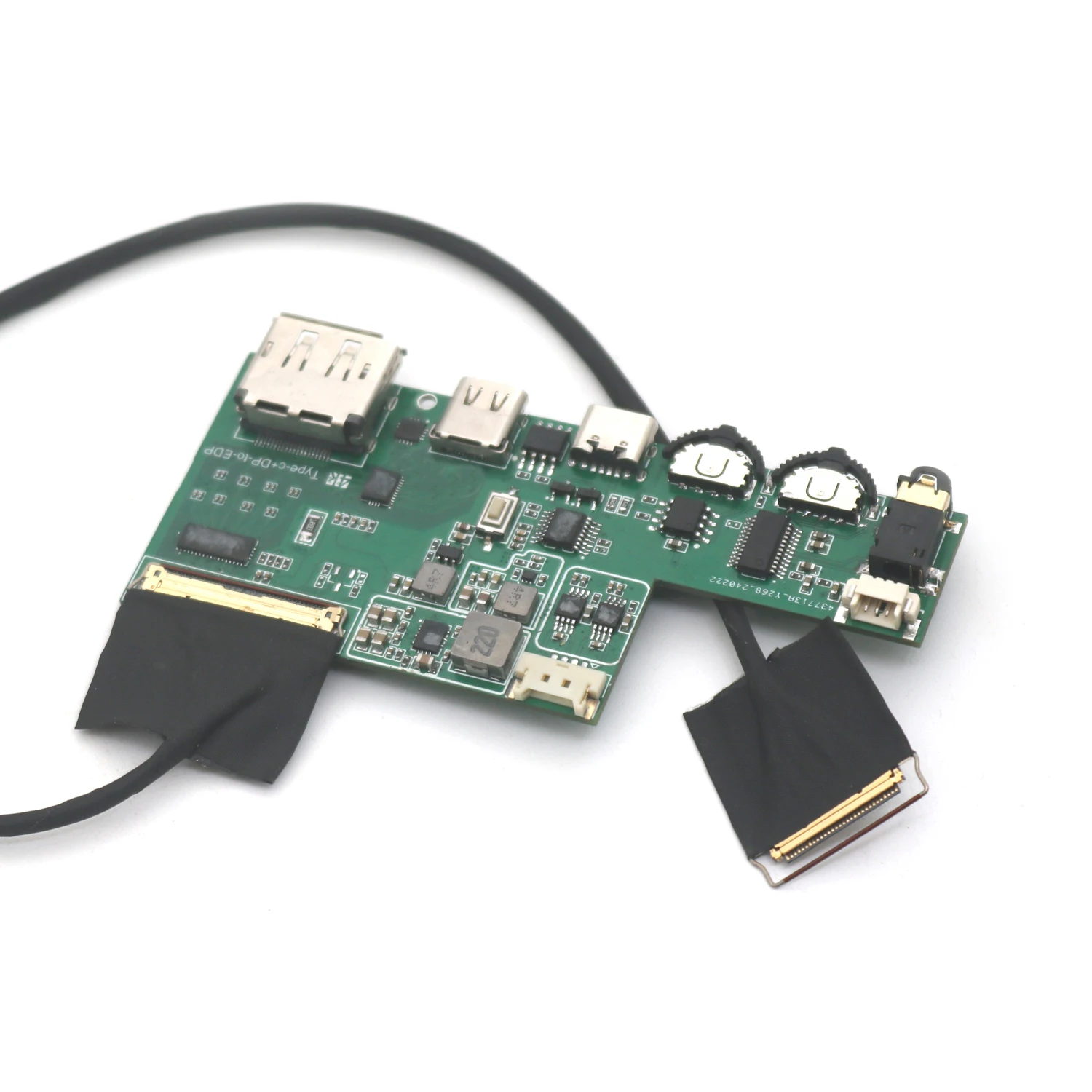

보드 W 40PIN 케이블:드라이브 보드 + 0.5mm 간격 40pin 케이블에서 0.5mm 간격 40pin 케이블40pin 화면 용

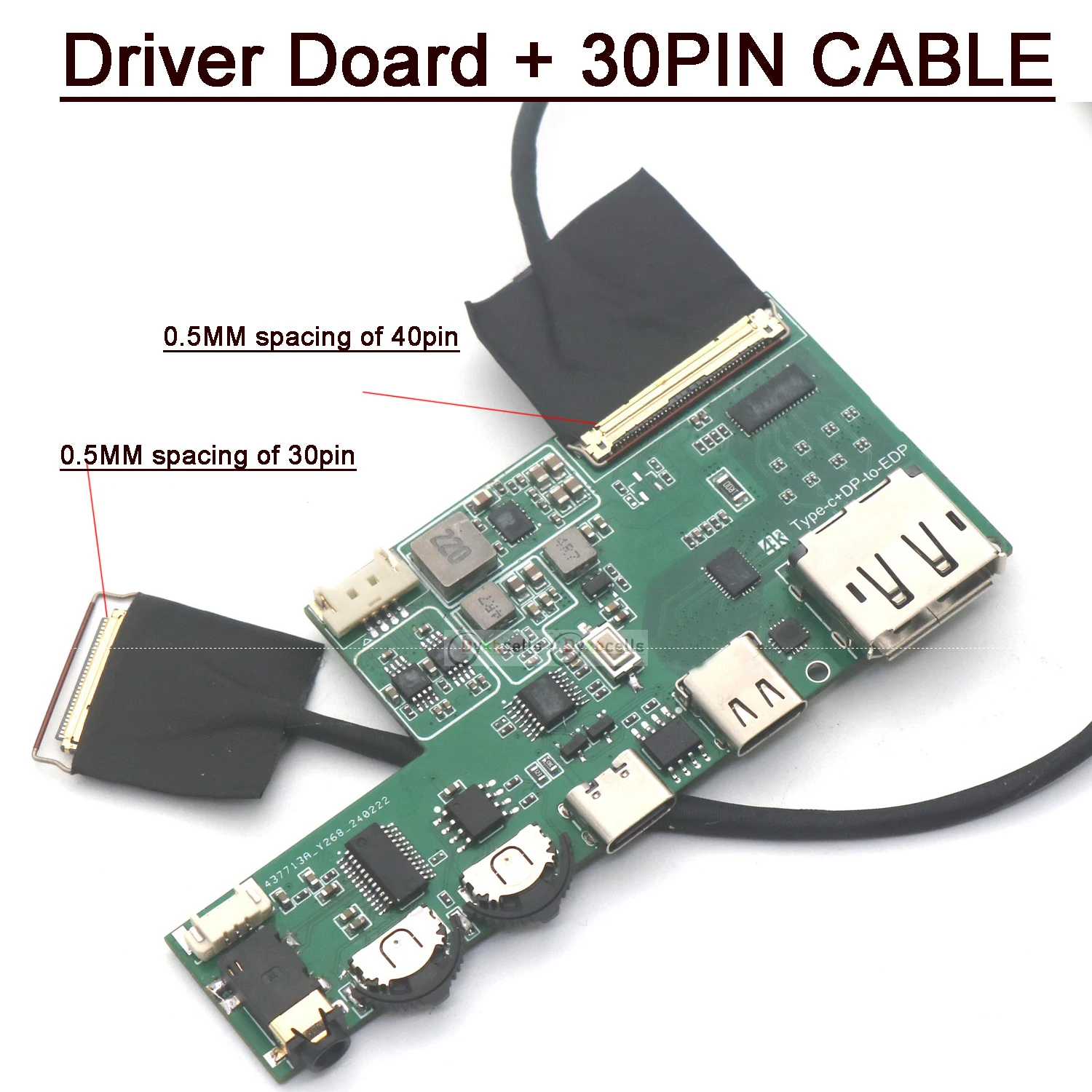

보드 W 30PIN 케이블:드라이브 보드 + 0.5mm 간격 40pin 케이블 ~ 0.5mm 간격 30pin 화면 용 30pin 케이블

주의:

케이블은 0.5MM 40PIN 같은 방향의 동축 케이블 만 지원합니다

지원 표준 EDP 화면, 2K 165HZ 2.5K 240HZ 4K 60HZ, 아래 17.3 인치 작동 가능

아닙니다
LVDS MIPI RGB 및 TL134GDXP0100C 같은 산업용 화면 지원
MNE208ZA13 TV160DKTNH0, L134GDXP0400C, TL142GDXP0100C

함수 설명:

1. 제품의 초기 상태에서
데이터 케이블을 삽입하고 제품을 시작하십시오. 기본 백라이트
밝기는 제품이 시작될 때 50% (< 1S) 이며, 기본값은
신호는TypeC 3.2 (줄여서 벼락). 번개 4 신호로 다시 전환하려면 다시 누릅니다. 신호는 두 가지 선택 사항 중 하나 인 하나의 키 스위치입니다.

2. EDP 케이블을 분리하거나 삽입하지 마십시오
장치가 살아있는 동안. 그렇지 않으면 화면이 손상 될 수 있습니다. 너라면
케이블을 제거하려면 먼저 순서대로 전원을 꺼야합니다. 모든 포트
제거하고 마지막으로 EDP 케이블을 분리합니다.

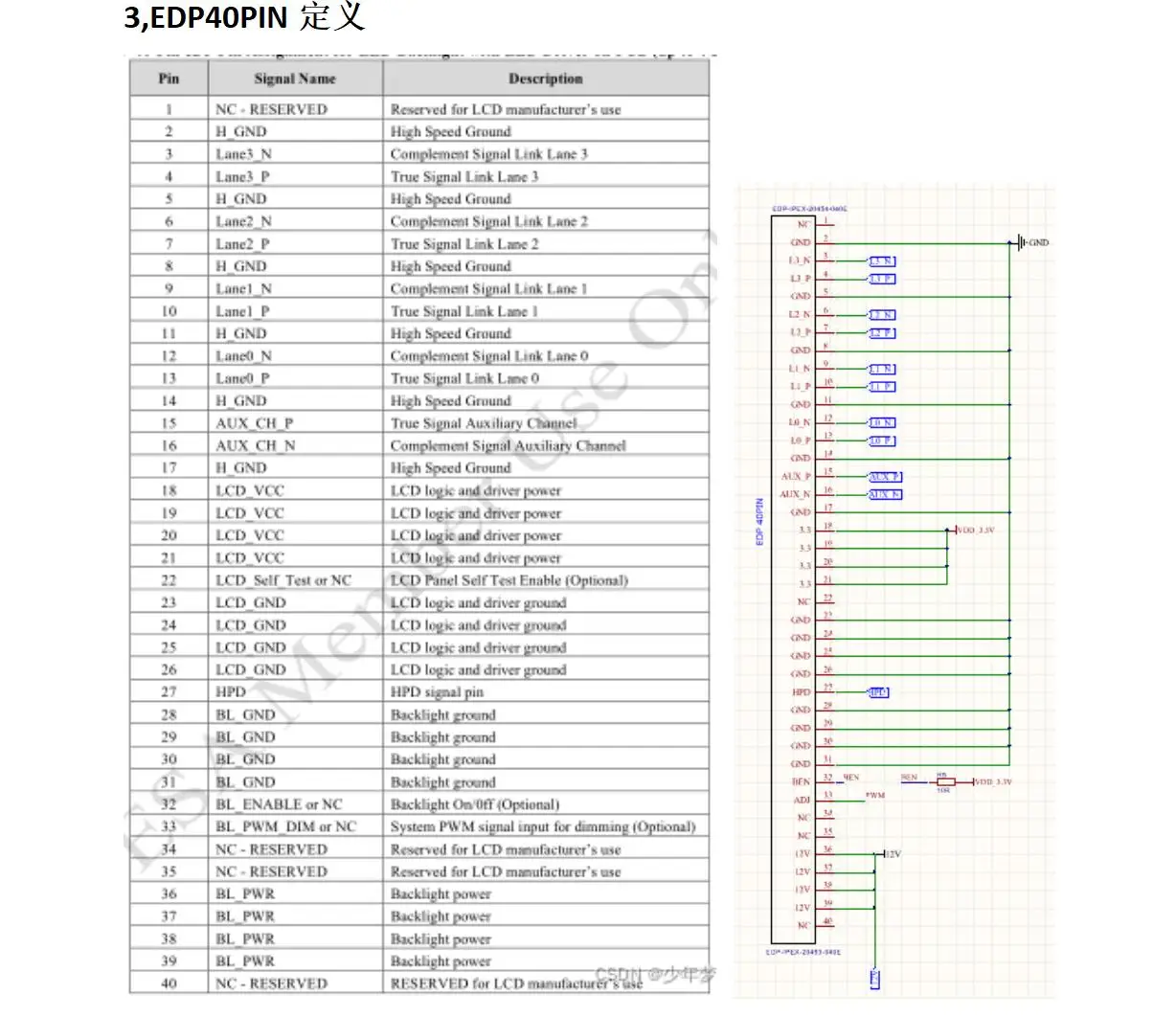

3.EDP40 동축 신호 출력, DP 포트
4K 120HZ 지원, 하향 호환, Thunder 4 인터페이스 지원 4K
60HZ, 2.5K 165HZ, 하향 호환 가능.

B: 성능 매개 변수:

1. 작동 전압 5V/QC15V 프로토콜,
USB TypeC PD3.0/3.1 호환, 자동 식별
충전기 고속 충전 프로토콜 기능, 100W QC 프로토콜 POWER LOGIC 지원
충전기; 현재 2 ~ 5A.

2. TYPEC POWER LOGIC 입력, 지원
QC 프로토콜, DP/ Thunderbolt 4 는 신호 입력이고 EDP40 은
신호 출력. 40P 에서 30P 화면 변환 (2LAN 에 대응 가능
30PIN 및 4PIN 용 40LAN 용). 기본 백라이트 전압은 12V 이며
드라이브 논리 전압은 3.3 V입니다.

3. 키 입력: 50,000 번.

4. 작동 온도: -4085 ℃

5. 디밍 주파수 2KHZ. (무극성
디밍 8%-100% 밝기) 최소 밝기를 최대로 조정하십시오.
다운 튜닝 후 5 초 동안 밝기

6. EDP30 -- 2lan (40P 에서 30P 전환
스크린 케이블) 해상도는 1920*1080, EDP40 --, -4LAN 지원
해상도 1920*1080 300HZ 2560*1440 240HZ 3840*2160,120 HZ, 5120*2880
60HZ 이전 버전과 호환됩니다.

7. 역방향 안티 어댑터 지원
전화기에 전원을 공급하고 화면에 15W 전원을 예약합니다.
충전 및 QC15V 프로토콜 고속 충전을 지원합니다.

8. 지원 3.5MM 헤드폰 인터페이스,
DP와 같은 신호 소스와 같은 2W 스피커 인터페이스는 오디오
라인은 번개 4 인터페이스이므로 사용하려면 컴퓨터를 연결해야합니다.
오디오. 한 회선 신호 소스는 비디오와 오디오를 전송할 수 있습니다.

9. 키 컨트롤 볼륨 및 음소거 지원 (SW1 다이얼 스위치)

지원

데스크톱:

N 카드 호환 화면

B156ZAN05.1 (4k 120Hz); 1080p 300Hz 화면

1080p 240Hz

Ne173qhm ny2

MNF601EA11

Ne156qhm_1y2

N156kme

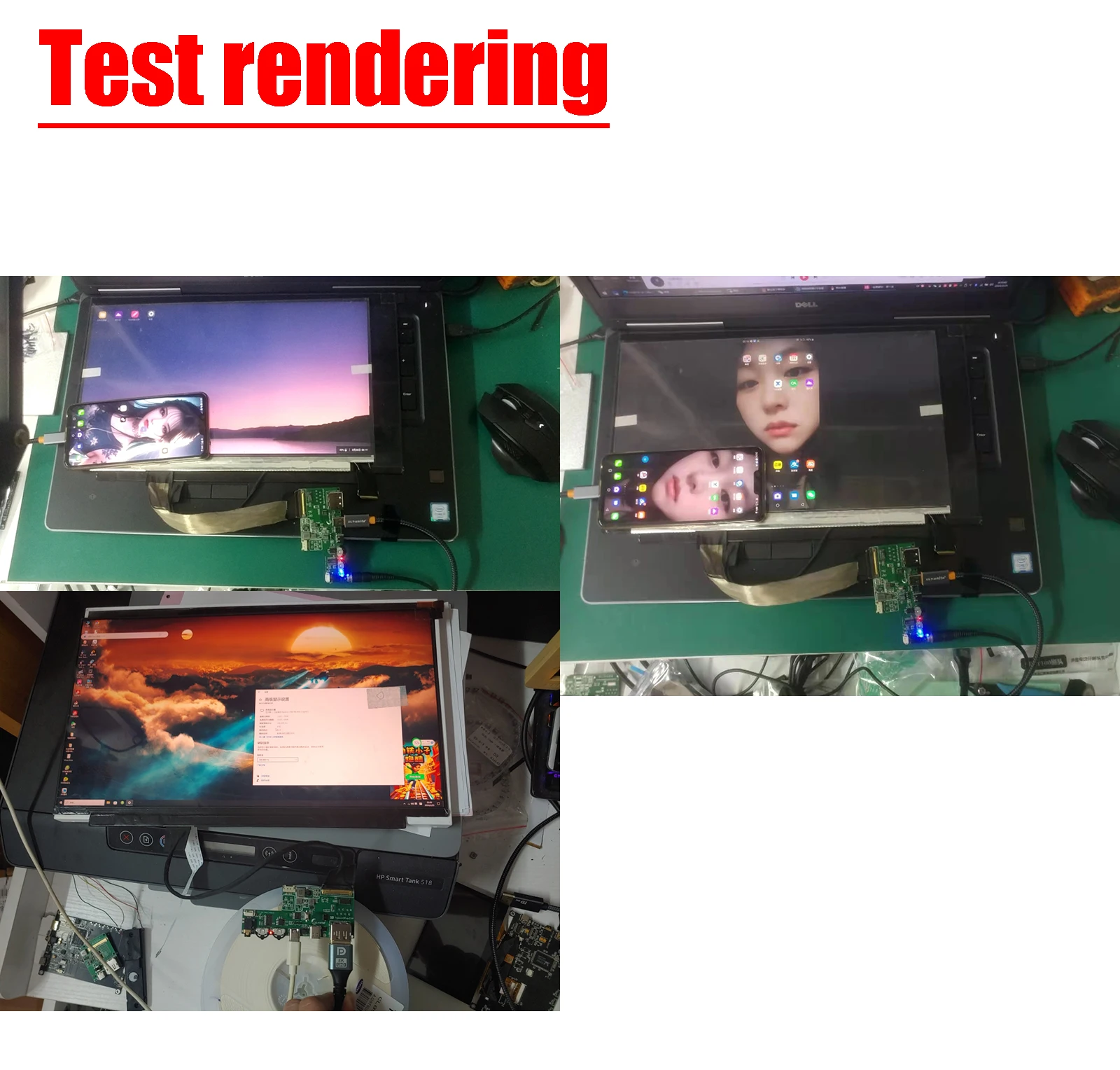

카드 A로 테스트 한 화면, 여기서 x는 숫자를 나타냅니다.

LP139UD1SPC2 (3840*2160 60Hz),
N156KMEGNA (2K165Hz) B133ZANxx. X B156ZANxx. X NE156QUMxx LQ156M1JWxx
B156HANxx. X, NV156QUMN72 LTN156FLxx MNG007DA11, B156HAN08.2/0,
핵 디스플레이 LQ156D1JW02, NV156FHMN4N/K 데스크탑 T1000 + nv140drm n61

데스크톱 3080 + b156zan05.1

데스크톱 Rx580 + ne156qhm ny1

데스크톱 3050ti + NE160QDMNY2

xbox 호환용 호환용 (hdmi에서 dp)+ NE160QDMNY2 (기본 2k 만 지원)

노트북 3070 + n161hca ga1

노트북 3070 + Ne156qhm ny1

5300g + N156KMEGNA

5600g + N156KMEGNA

B156ZAN03.2

NV156FHMNY0

N156hra ea1
