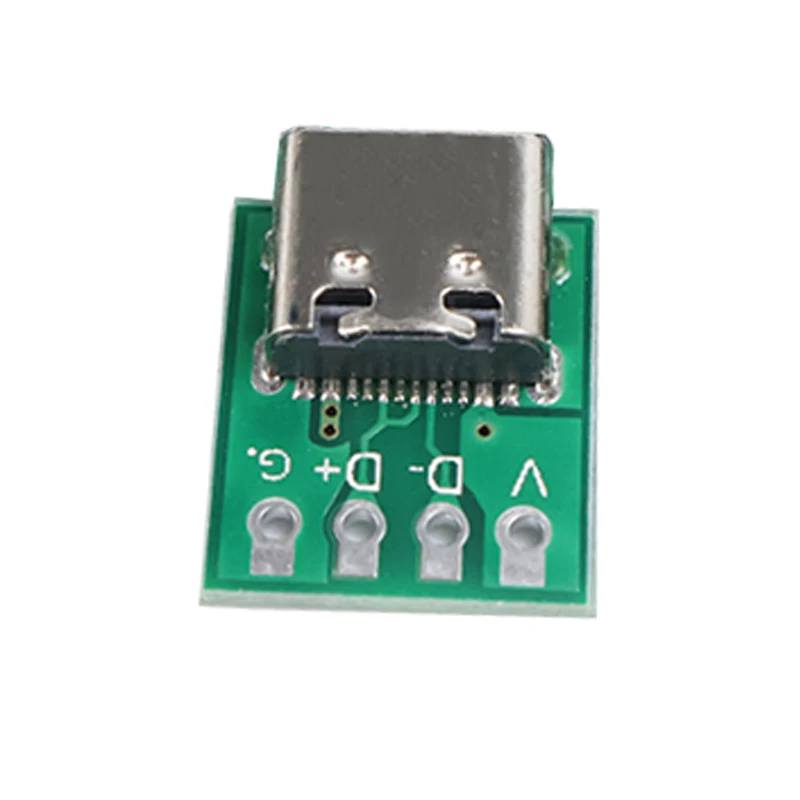

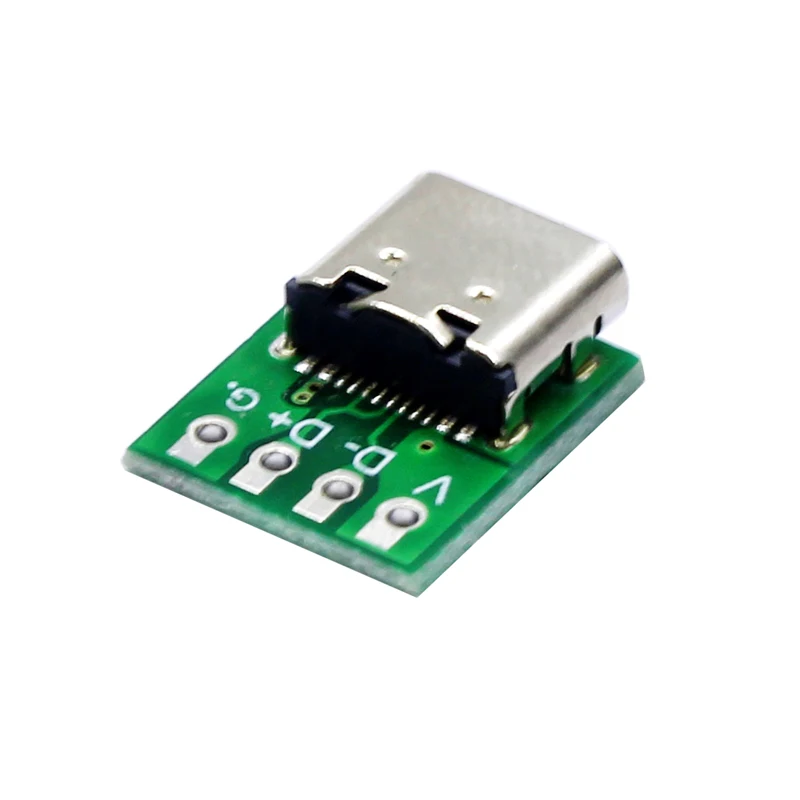

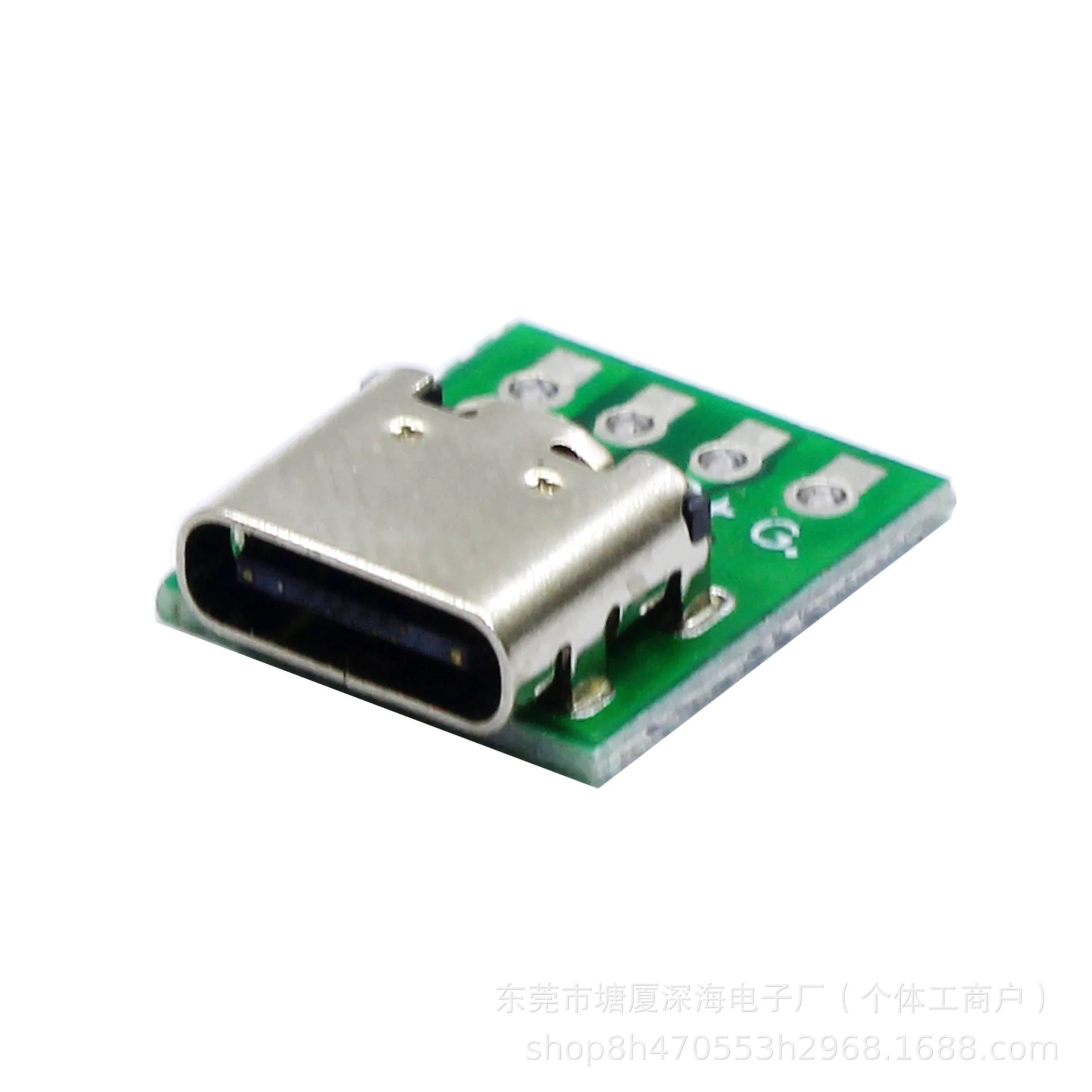

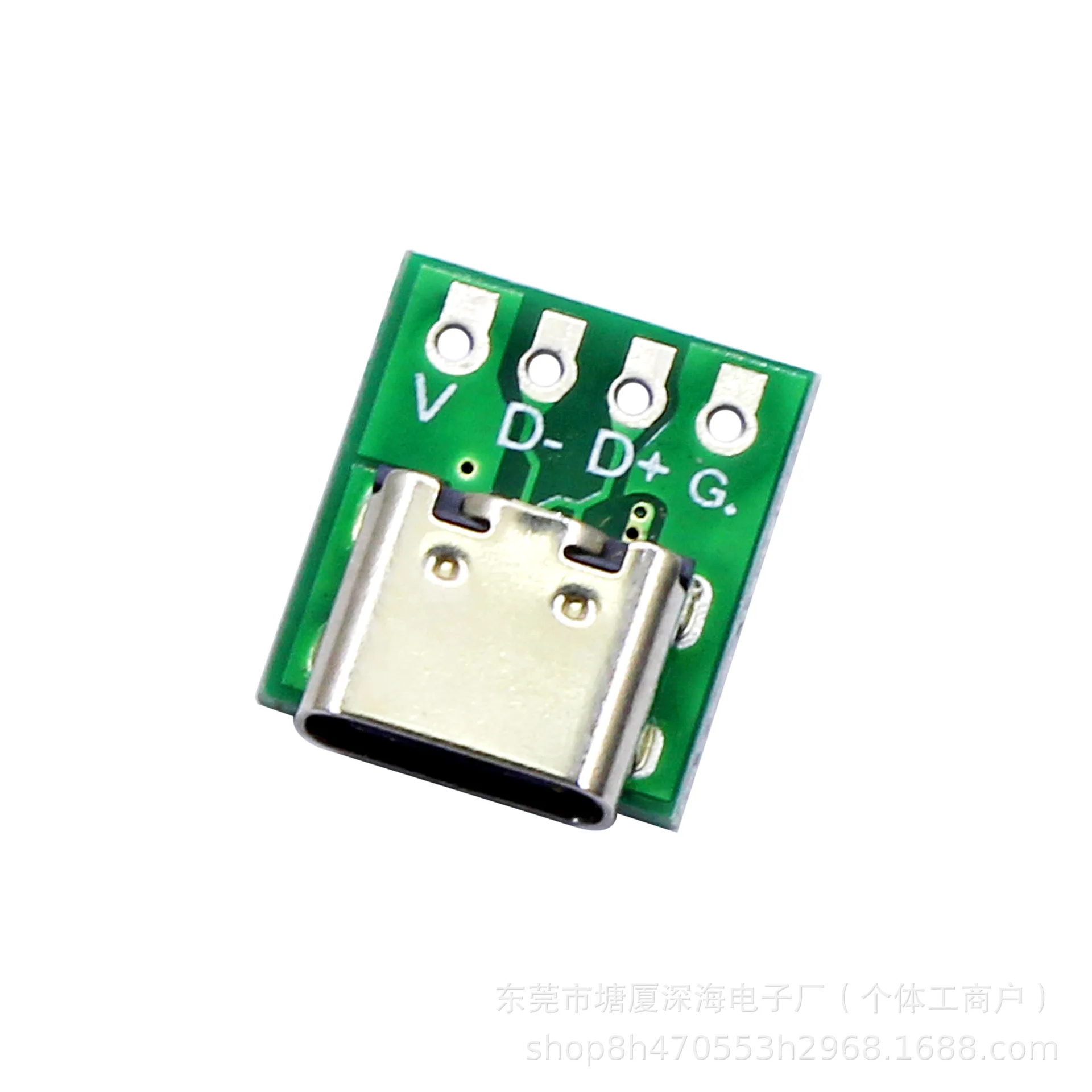

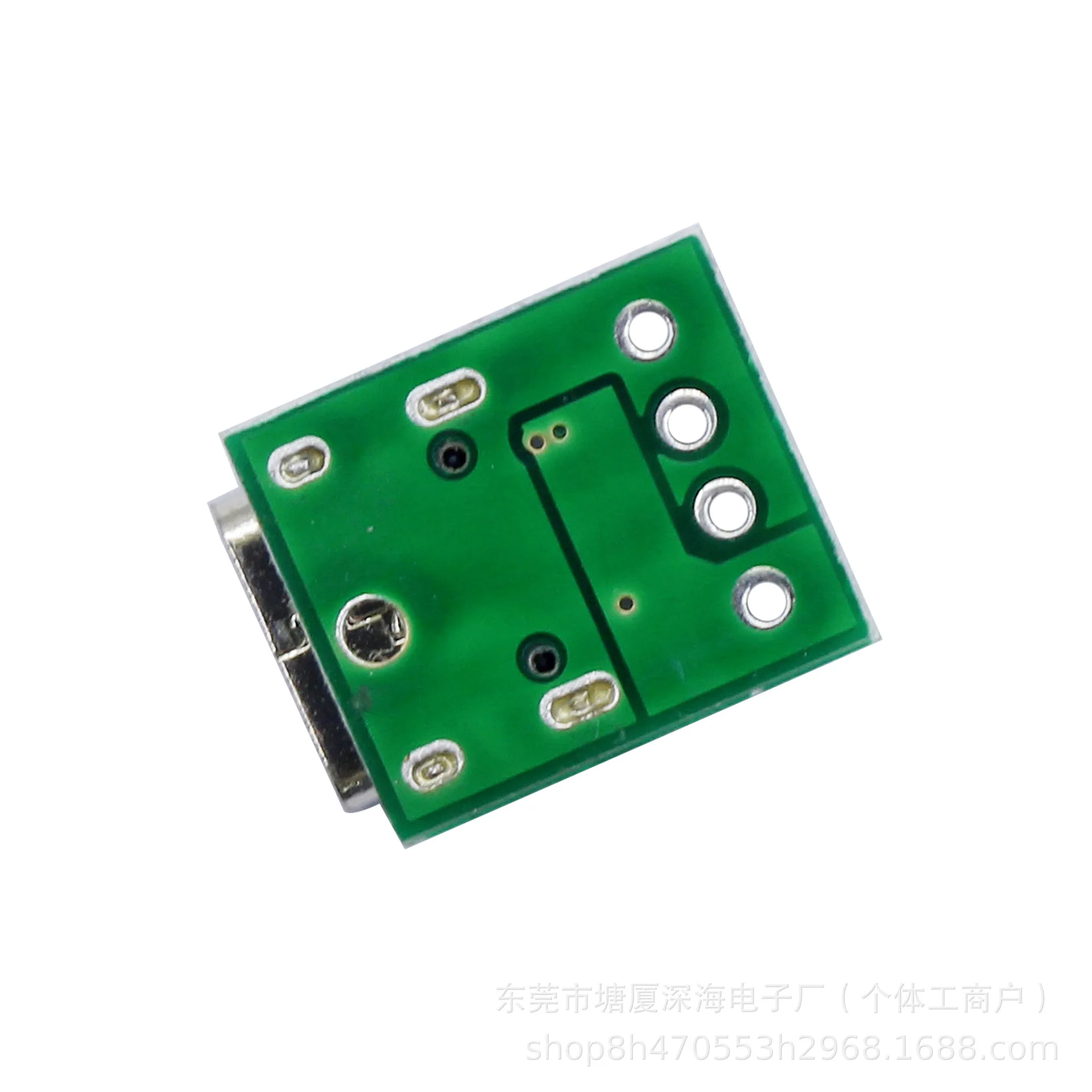

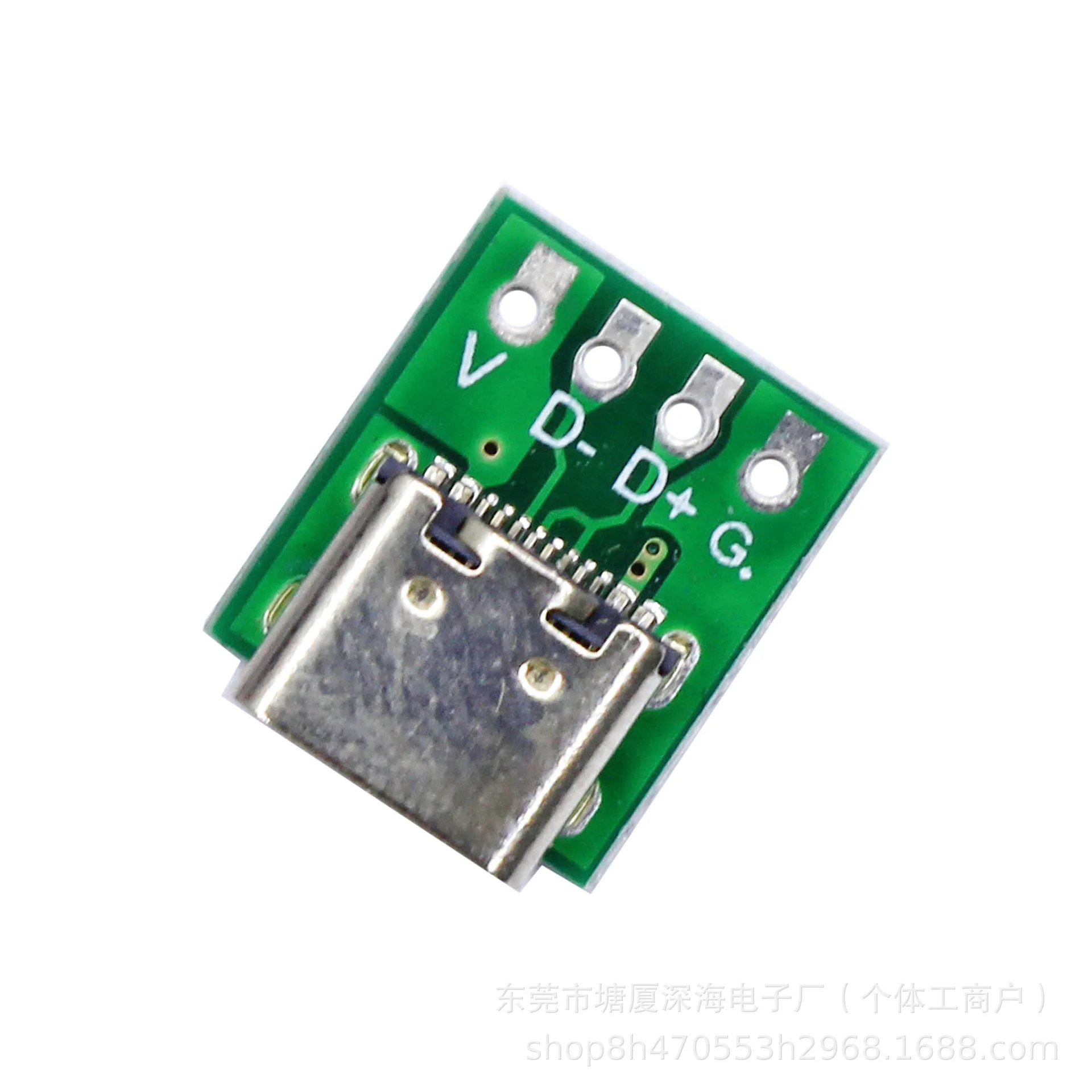

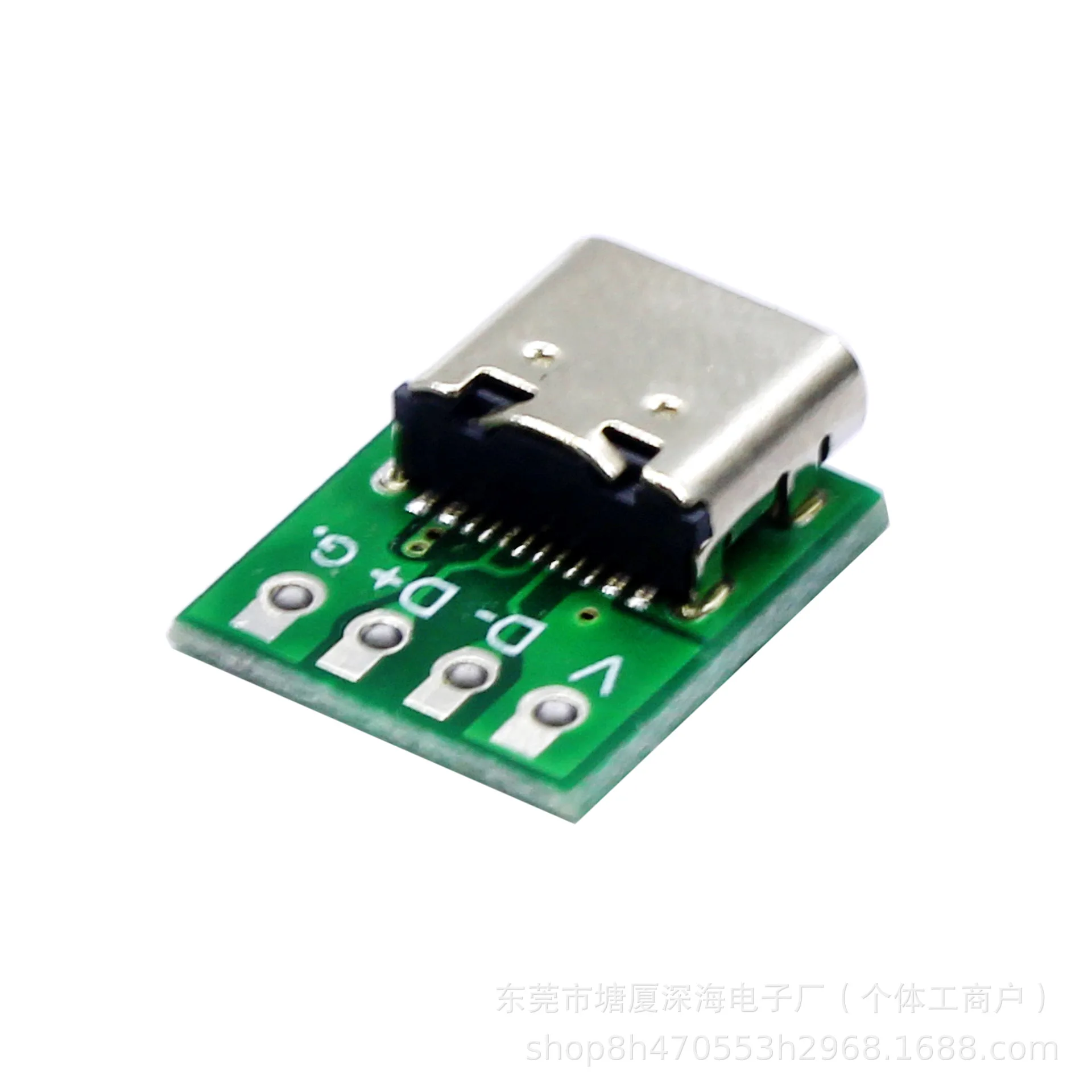

제품 설명: USB 3.1 TypeC 16핀 테스트 브레이크아웃 보드

?? 제품 하이라이트

【USB 3.1 고속 데이터】: USBC의 잠재력을 최대한 활용하세요.이 브레이크아웃 보드는 USB 3.1(5Gbps) 초고속 데이터 라인에 대한 전체 액세스를 제공하여 강력한 테스트 및 개발을 가능하게 합니다.

【16핀 전체 기능 액세스】: 충전용이 아닙니다!16핀 설계를 통해 POWER LOGIC 협상에 중요한 CC 로직 핀을 포함한 모든 신호에 대한 완전한 액세스가 가능하므로 고급 진단 및 프로토타이핑에 이상적입니다.

【범용 TypeC 호환성】: 표준 TypeC 암 포트를 갖추고 있어 다양한 최신 케이블 및 장치와의 폭넓은 호환성을 보장합니다.

【엔지니어급 내구성】: 고품질 PCB와 견고한 포트로 제작된 이 보드는 실험실이나 작업장 환경에서 반복적인 연결 및 분리를 견딜 수 있도록 제작되었습니다.

【2.54mm 표준 피치】: 핀 구멍은 표준 2.54mm(0.1") 피치로 간격이 있어 브레드보드, 퍼포브 보드 및 표준 Dupont 와이어와 완벽하게 호환됩니다.

?? 주요 사양

인터페이스: USB 3.1 TypeC 암

핀 수: 16핀

피치(핀 간격): 2.54mm

구멍 직경: 1.0mm

PCB 두께: 1.0mm

주요 용도: 브레이크아웃, 테스트, 프로토타이핑

??? 사용 방법 및 응용 프로그램

광범위한 기술 작업에 적합:

USBC 케이블의 기능 및 배선 상태를 테스트하고 진단합니다.

USBC POWER LOGIC 장치 또는 액세서리를 개발하고 프로토타입을 만드세요.

USB TypeC 핀 배열 및 신호 구조에 대해 배우고 교육하세요.

USBC 통신 및 POWER LOGIC 공급을 역설계하거나 분석합니다.

간단한 연결:

명확하게 라벨이 붙은 관통 구멍에 헤더 핀이나 전선을 납땜합니다.

멀티미터 또는 로직 분석기를 사용하여 신호(VBUS, GND, D+, D-, SSTX/SSRX, CC1/CC2 등)를 점검하십시오.).

테스트 또는 POWER LOGIC 공급을 위해 표준 USBC 케이블을 연결합니다.

?? 이것은 누구를 위한 것인가

전자 엔지니어 및 취미생활자

휴대폰 및 노트북 수리 기술자

제품 개발자 및 프로토타이퍼

메이커 및 고급 DIY 애호가

대학 연구실 및 교육 기관

?? 패키지 포함

1 X USB 3.1 TypeC 16핀 테스트 브레이크아웃 보드

?? 친절한 참고 사항

이것은 테스트 및 개발을 위한 패시브 브레이크아웃 보드입니다.효과적으로 사용하려면 외부 지식과 도구(예: 멀티미터)가 필요합니다.

각 핀의 기능을 확인하려면 표준 USB TypeC 핀 배열 다이어그램을 참조하는 것이 좋습니다.
