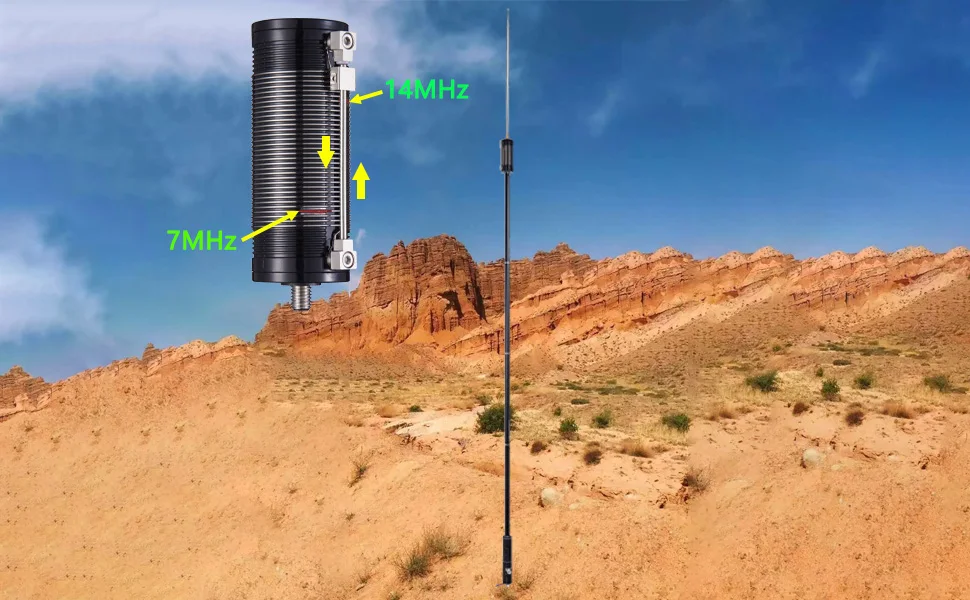

슬라이드 조절기가 있는 햄 라디오용 JPC12 HF 안테나 7MHz50MHz 전대역 Hf 수직 안테나 40m6m 8 대역 PAC12 안테나

안테나 성능 매개변수:

1.운반 무게는 약 1.4Kg입니다.

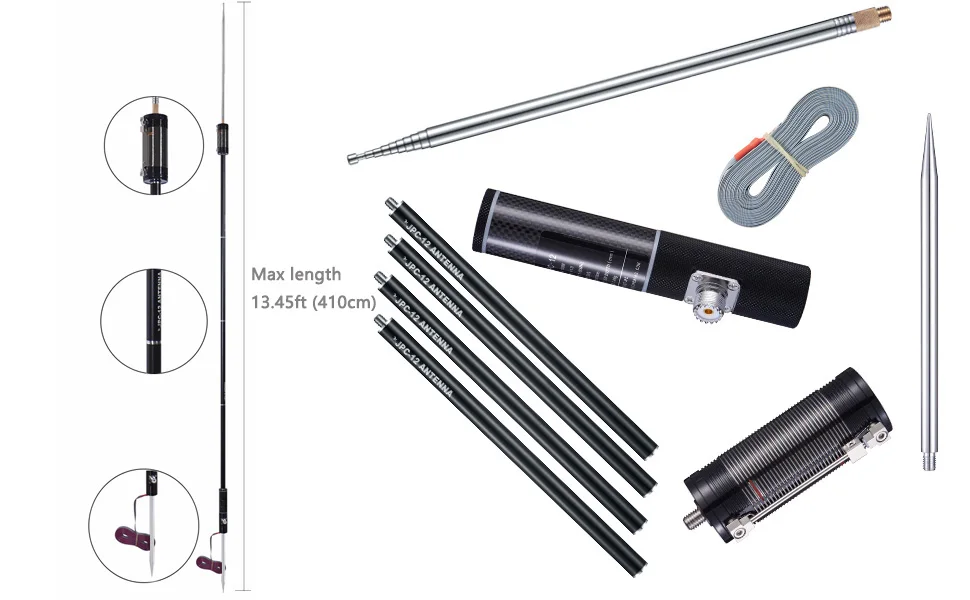

2.수축길이는 약 34.5cm, 발기길이는 약 410cm이다.

3.주파수: 40.30.20.17.15.12.10.6미터(7Mhz50Mhz)의 8개 대역에서 작동 가능

4.임피던스: 50Ω

5.운반 전력: 100W

6.정재파: 40m 대역 SWR<1.3, 다른 대역은 1.1로 조정 가능

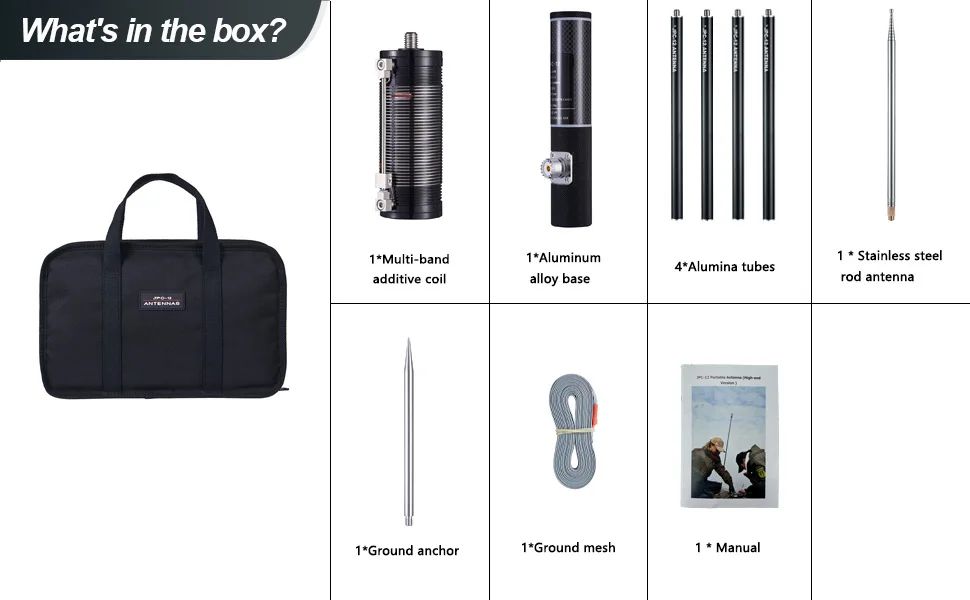

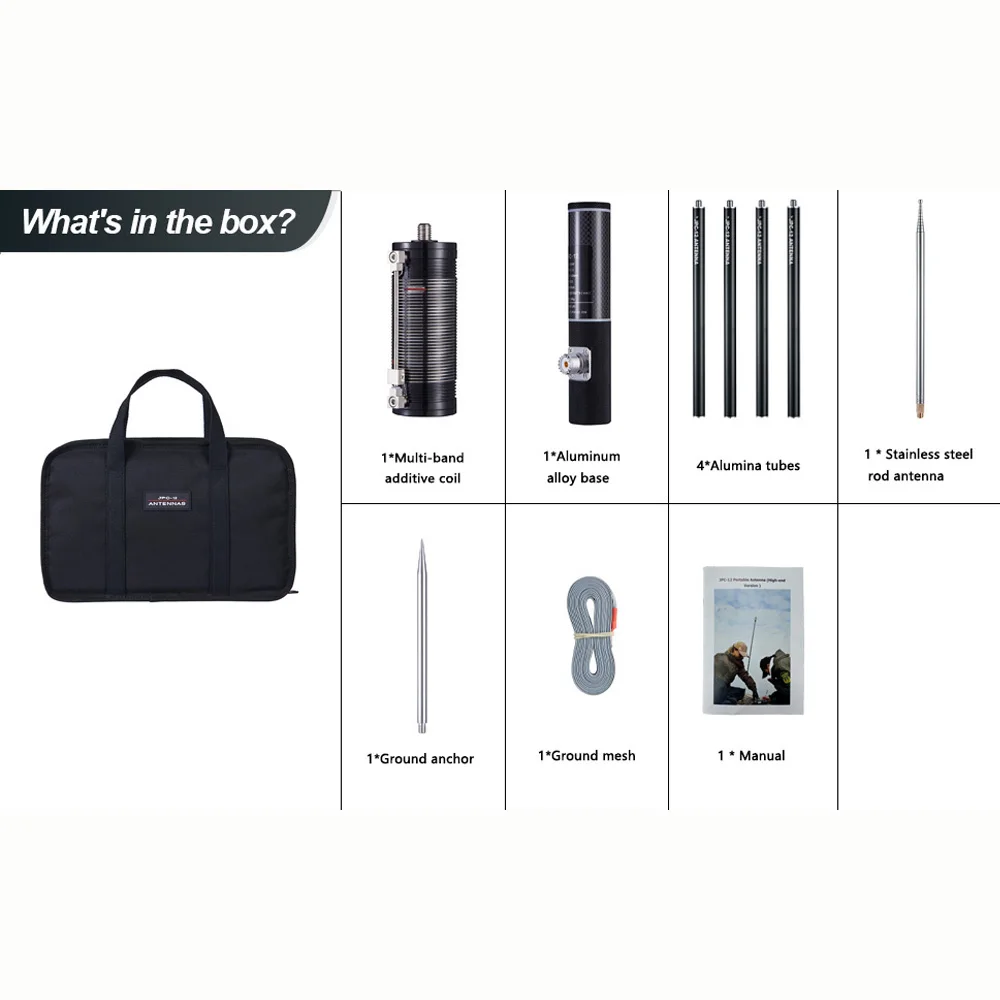

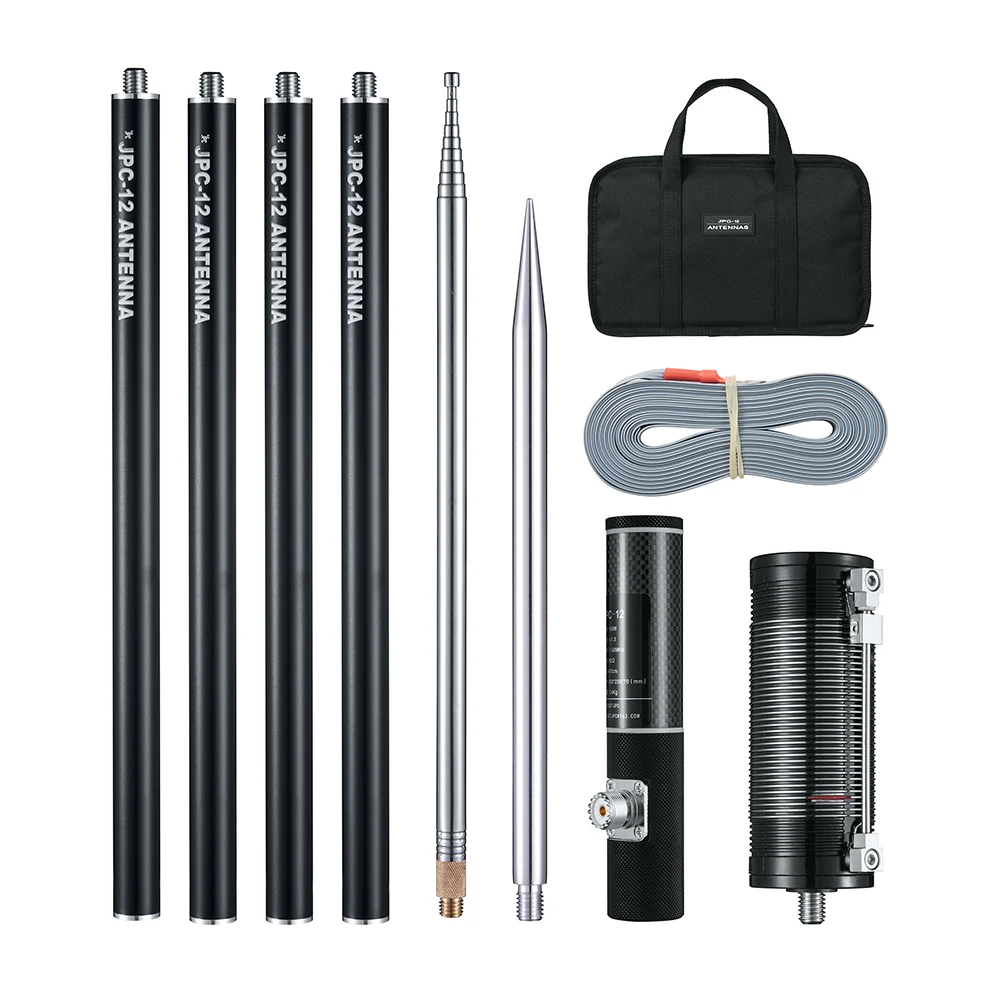

포장 목록:

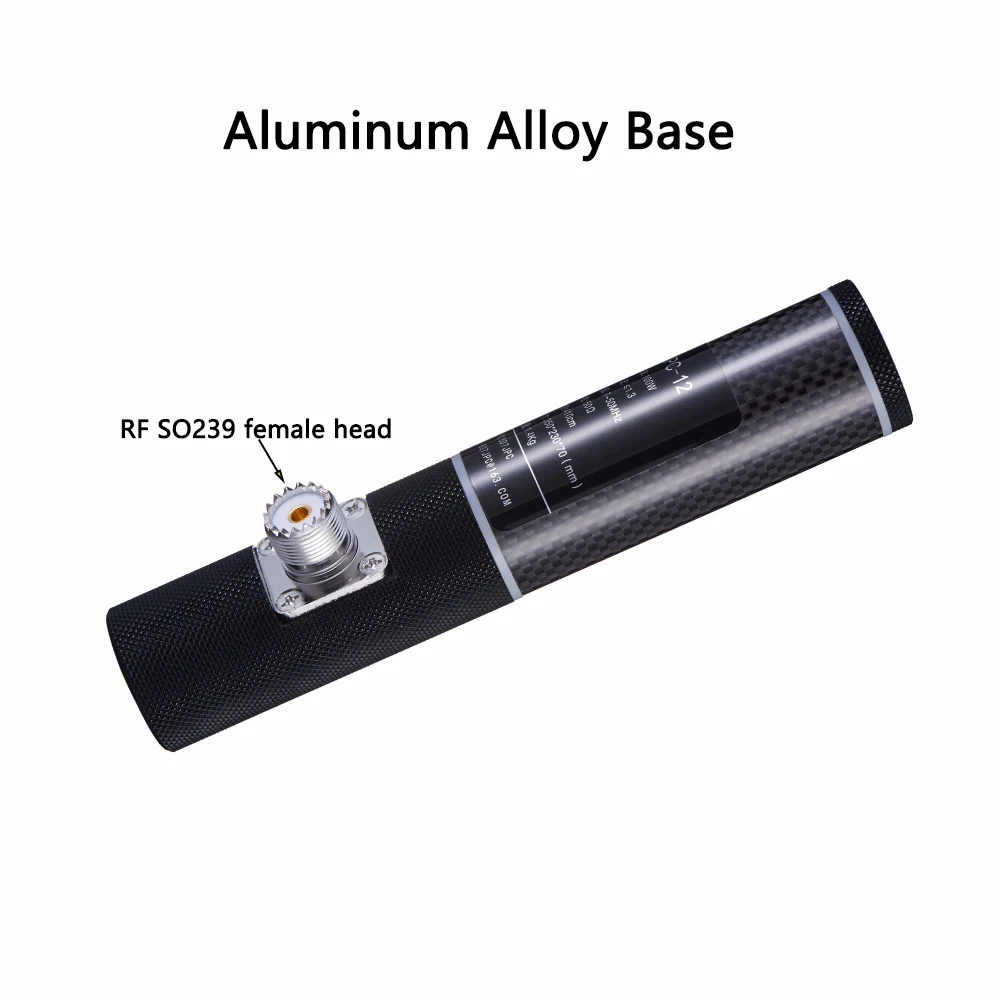

1.알루미늄 합금 베이스 1개(검은색으로 양극 처리됨)

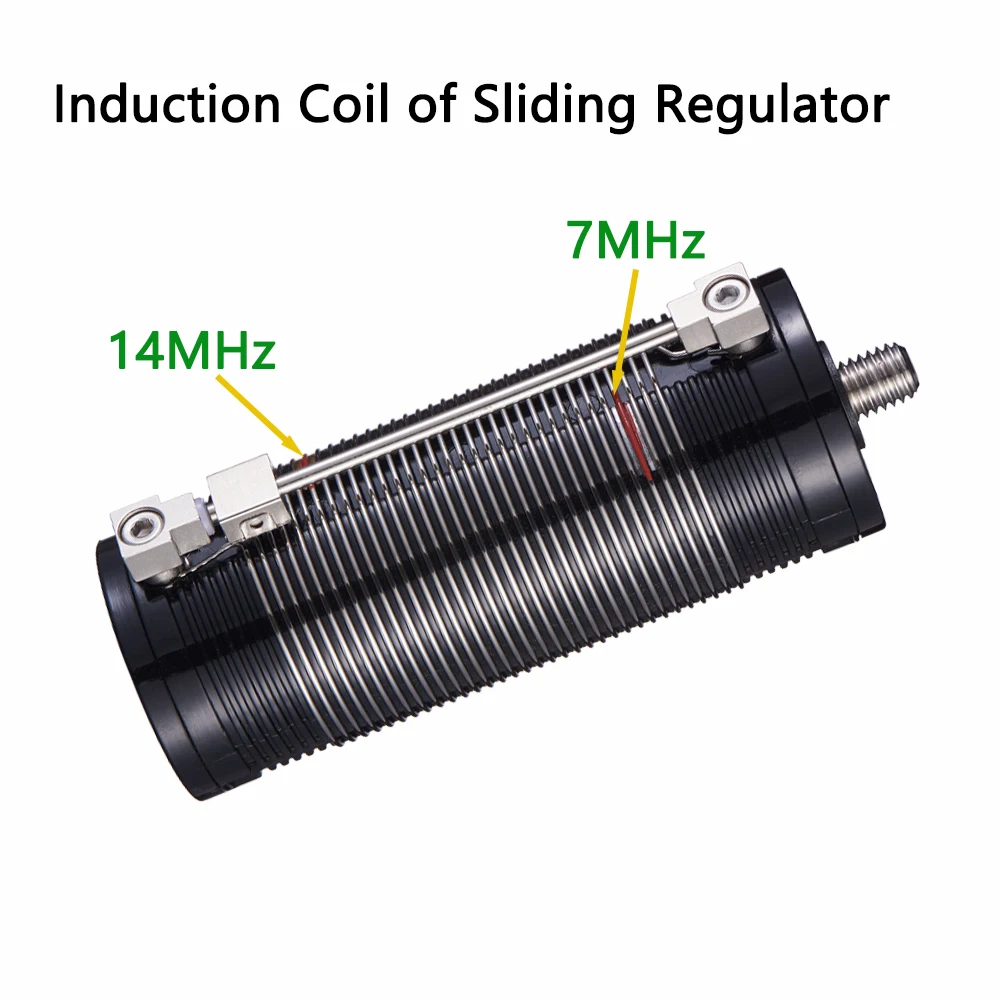

2.다중대역 추가코일(40m~10m, 재질:나일론, 참고:금형개방용 코일 추가 및 비제조 제작)

3.접지 앵커 1개, 크기 10×240mm(좋은 접지를 유지하기 위해 도금되지 않음)

4.알루미나 튜브 4개(검정색), 크기 19 × 320mm(양극 샌드블라스팅 산화)

5.상단 2.5m 스테인레스 스틸 로드 안테나 1 (맞춤형 두꺼워짐)

6.10개의 접지선으로 구성된 하나의 네트워크(필요에 따라 찢어서 열고 일반적으로 3개의 가닥을 찢음)

7.특수 천 패키지

참고: 안테나에는 발코니 설치에 사용되는 -7 베이스, 클램프, 어댑터 및 피더가 포함되어 있지 않습니다.

• 양질

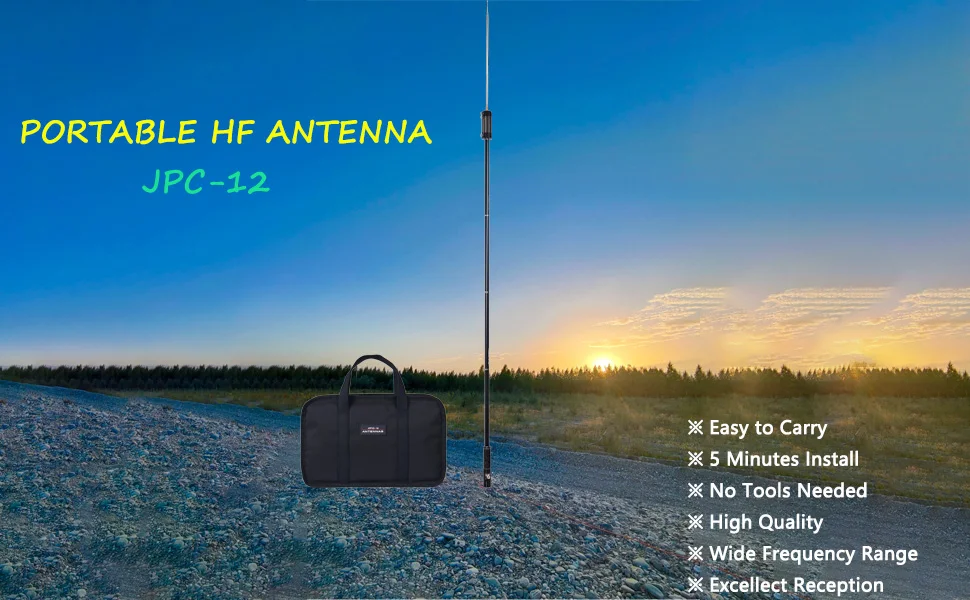

컴팩트하고 가벼워서 하이킹, 캠핑, 기타 야외 활동에 적합합니다.이 안테나는 넓은 주파수 범위로 조정될 수 있어 아마추어 무선 통신사에게 매우 적합합니다.JPC12는 수년간 지속되도록 설계된 내구성 있고 안정적인 안테나입니다.

실외 통신용으로 특별히 설계된 미니 휴대용 안테나는 설치가 쉽고 빠르며 한 사람이 5분 안에 설치할 수 있습니다.

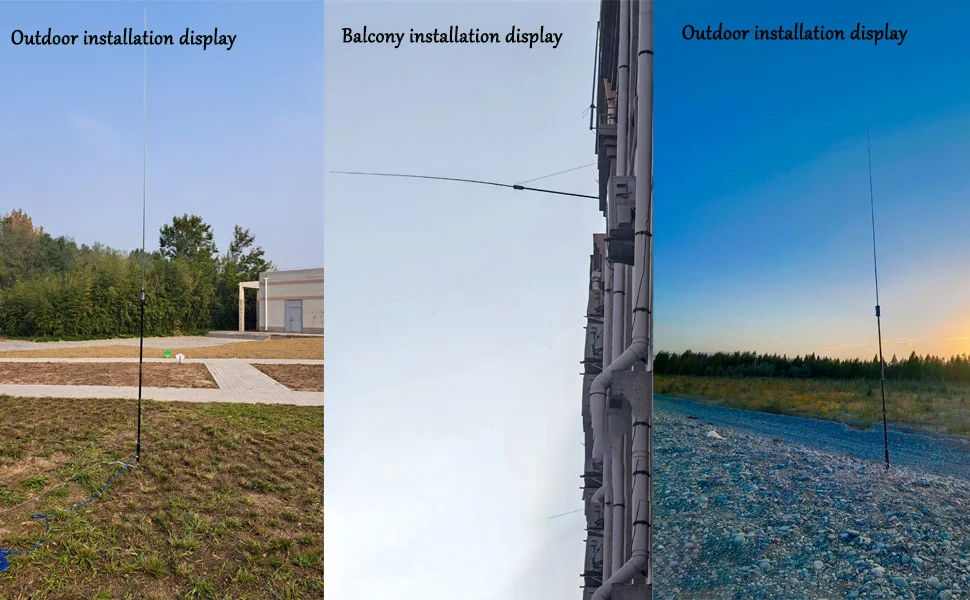

설치 디스플레이

안테나 사용 주의 사항:

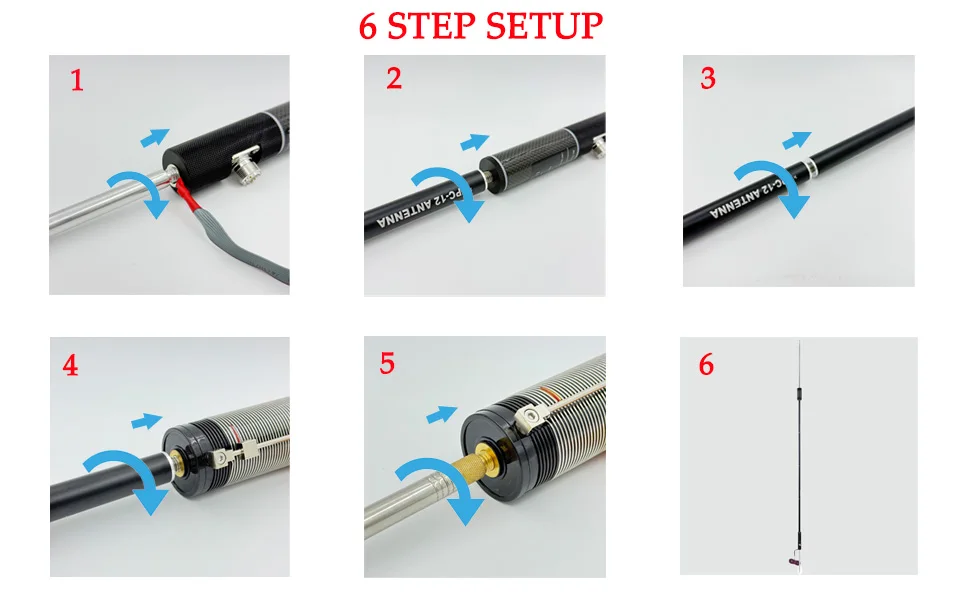

1 접지망의 연결링을 접지 앵커의 나사에 직접 놓고 베이스에 나사로 고정합니다.와셔는 접지 앵커와 접지 네트 사이에 조여져 있습니다.

그런 다음 연결 시트가 있습니다. 쉴드(진동기가 부착될 때 베이스가 긁히는 것을 방지하기 위해)--4섹션 알루미늄 튜브--감지 코일--로드 안테나

2.후크가 있는 조정 나사는 너무 세게 조이면 안 됩니다. 왜냐하면 코일이 주석 도금된 구리선으로 만들어져 부드럽고 너무 빡빡해서 코일이 변형되기 때문입니다.

3.후크가 있는 조정 나사의 열린 쪽이 막대 안테나를 향하고 있습니다.40미터 대역에서 조정 나사를 사용하지 않을 경우 코일 단락을 방지하기 위해 조정 나사를 제거하는 것이 좋습니다.

4.피더를 원형으로 표시하지 마십시오. 피더를 모두 켜야 합니다. 그렇지 않으면 정재파 조정에 영향을 미칩니다.

5.정재파를 조정할 때 재능계가 있으면 먼저 정재파의 최저점을 찾아 공진 주파수가 높은지 낮은지 확인하십시오.공진 주파수가 높으면 안테나가 짧아지고 로드 안테나를 늘리거나 늘려야 합니다.코일의 권수를 늘리거나, 로드 안테나를 줄이거나, 코일의 권수를 줄입니다.

재능이 없으면 FM, AM 또는 RTTY로 설정된 방송국 자체 정재파 측정기를 사용하십시오.
