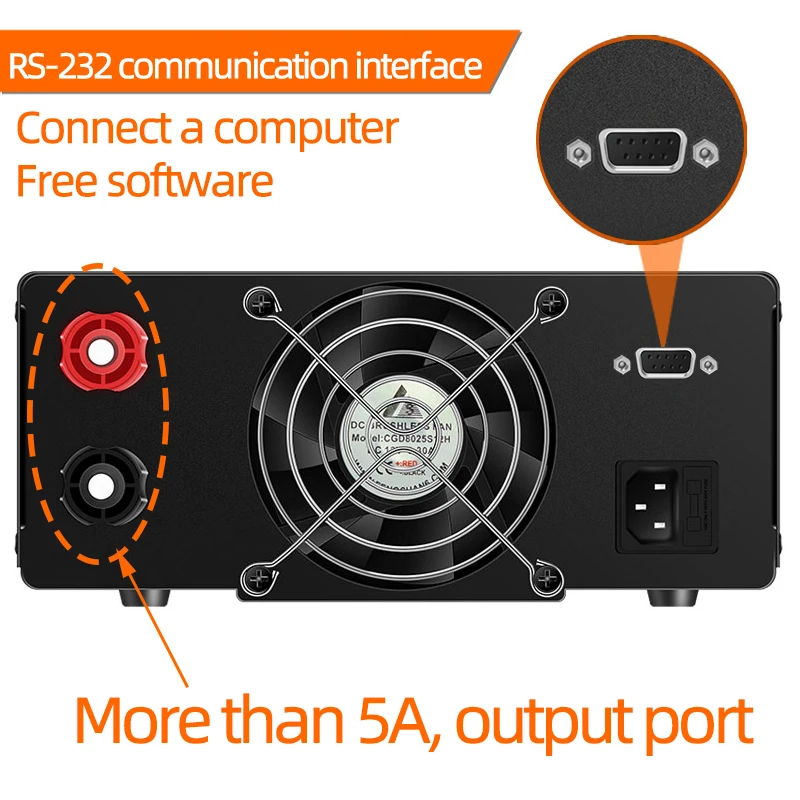

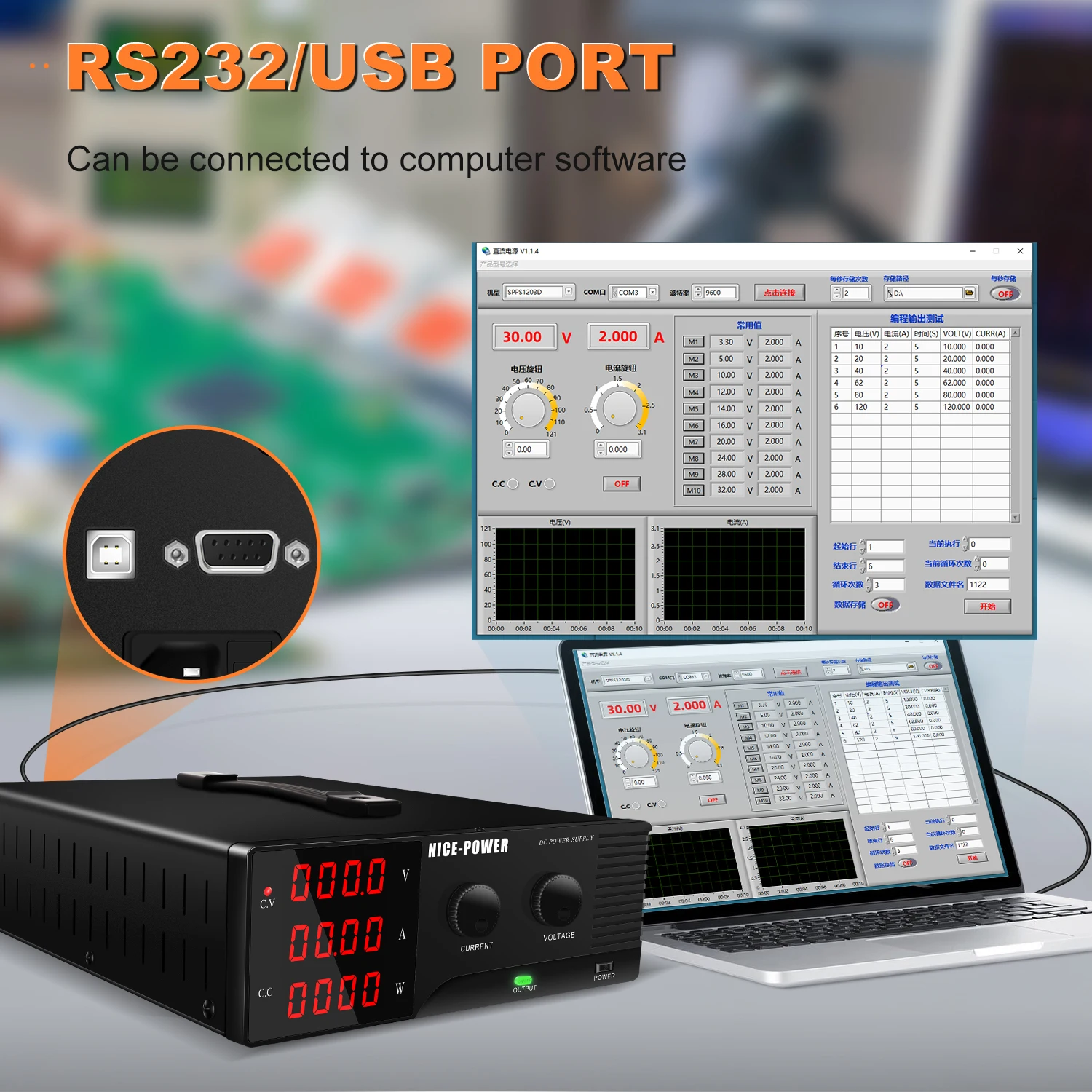

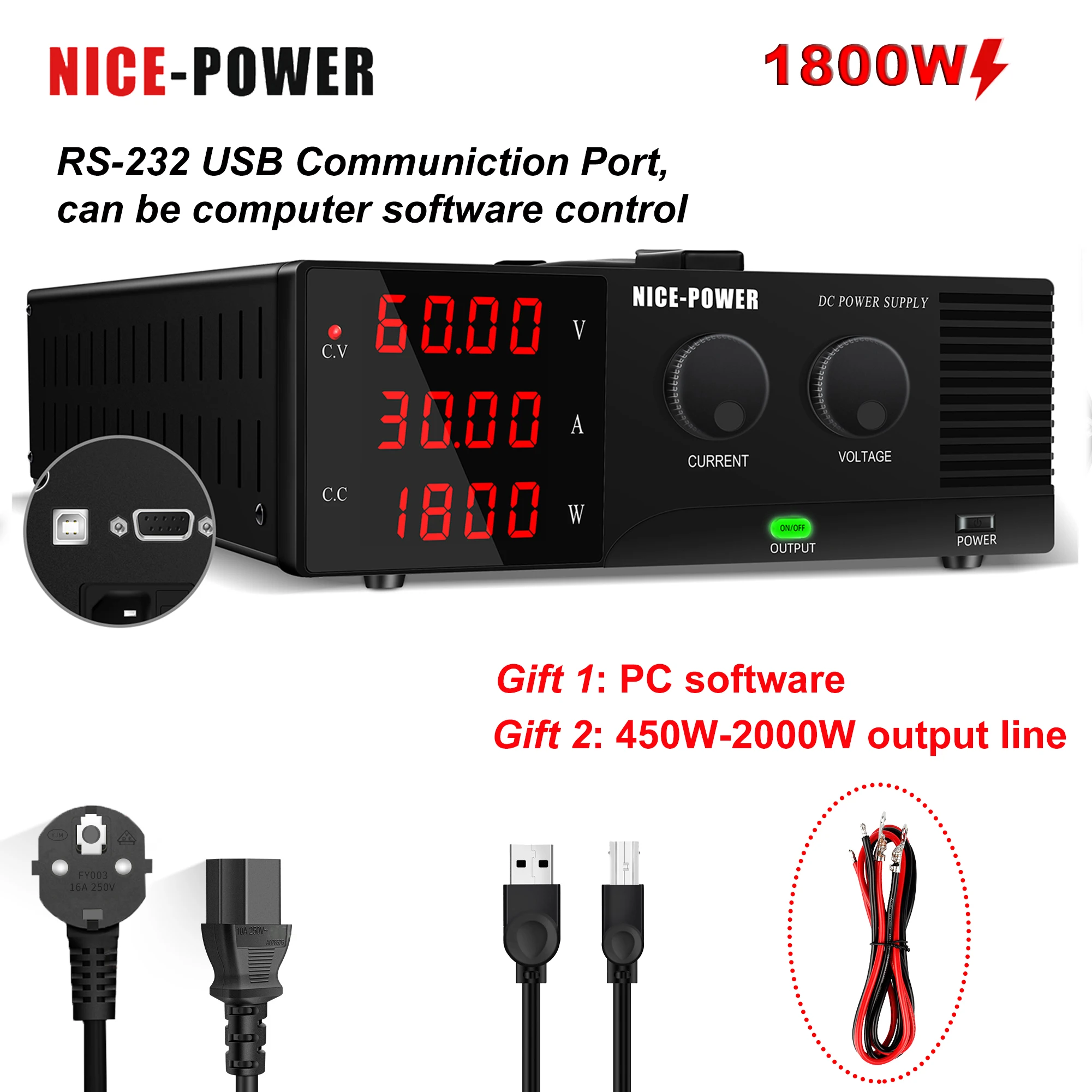

RS232 표준 인터페이스(및 USB 인터페이스): 일반적인 직렬 통신 인터페이스 표준으로, 소프트웨어 설치 후 케이블을 통해 컴퓨터에 연결되어 제어 기능과 데이터 전송 및 기록을 실현할 수 있습니다.

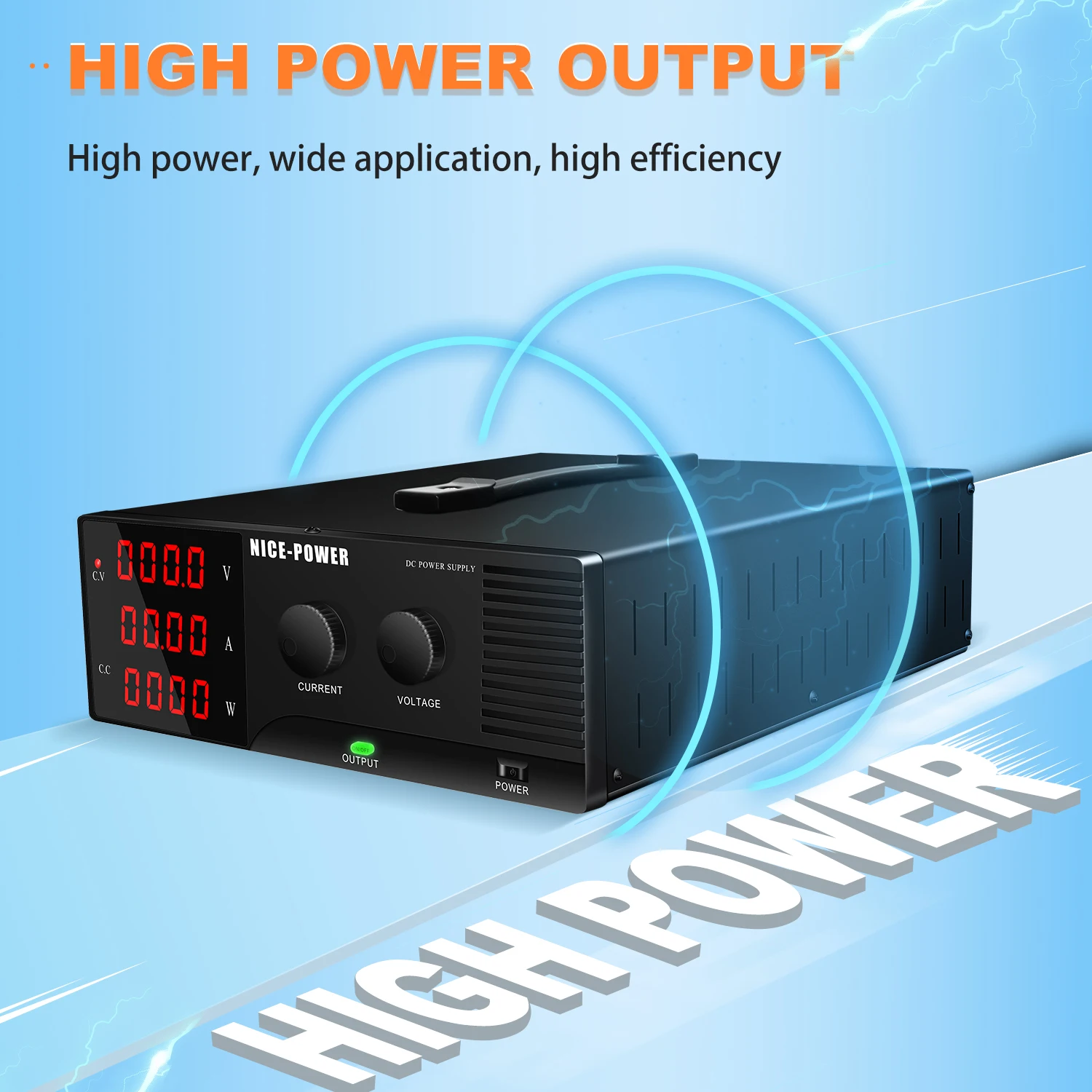

이 고전력 공급 장치는 첨단 기술 PWM을 사용합니다. 정격은 초저 리플, 고정밀 기준 전압 소스, 합리적인 회로 설계, 매우 정확한 출력을 제공하는 능력을 얻습니다.고전력 MOS 장치는 적절한 POWER LOGIC 공급을 보장하고 최대 부하 작업 시 전원의 장기 안정성을 향상시키는 응용 프로그램입니다.부하와 POWER LOGIC 공급 장치가 손상되지 않도록 보호하는 완벽한 보호 기능.간단한 조작으로 다수의 전원을 직렬, 병렬로 직접 연결하여 전력 범위를 확장할 수 있습니다.

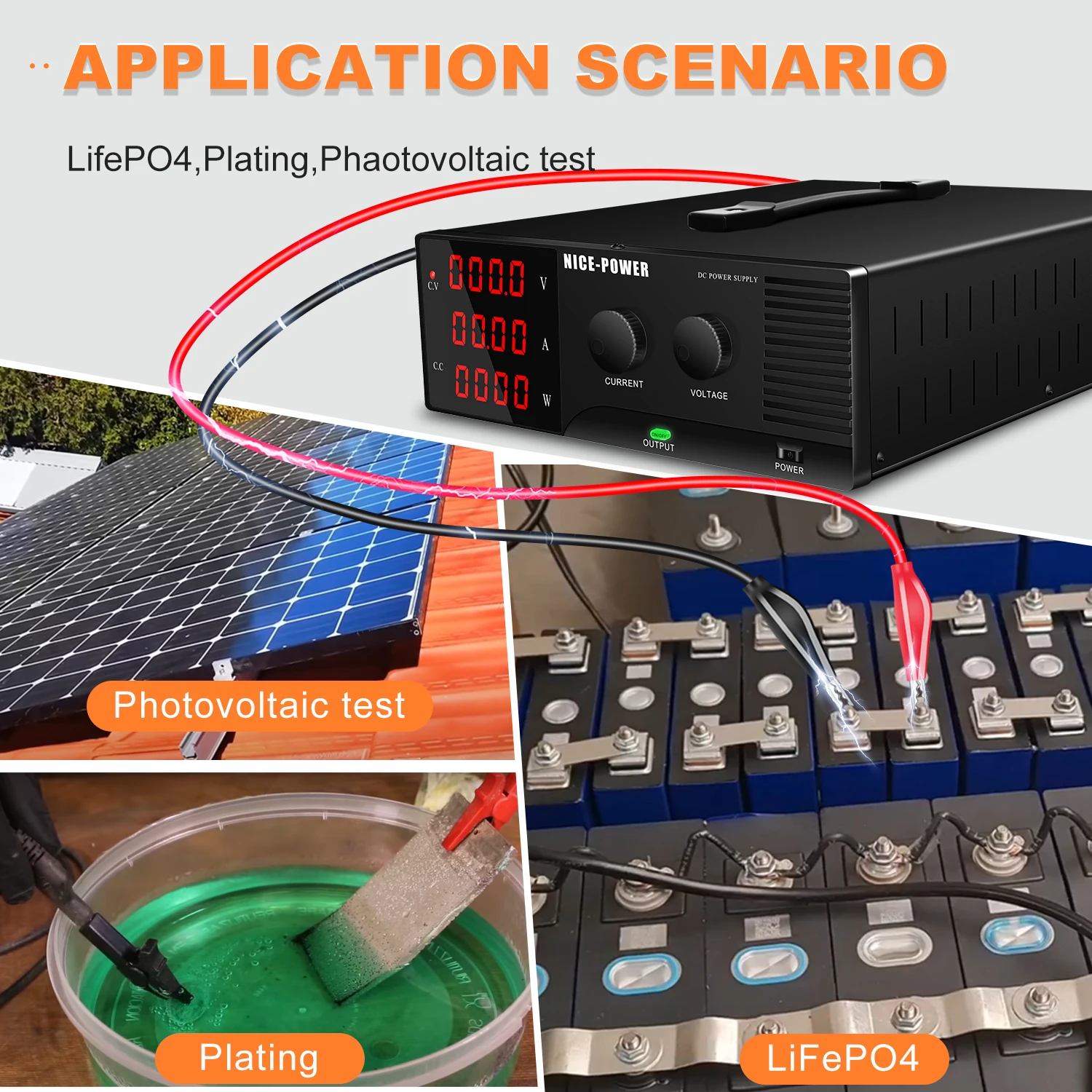

적용 범위:

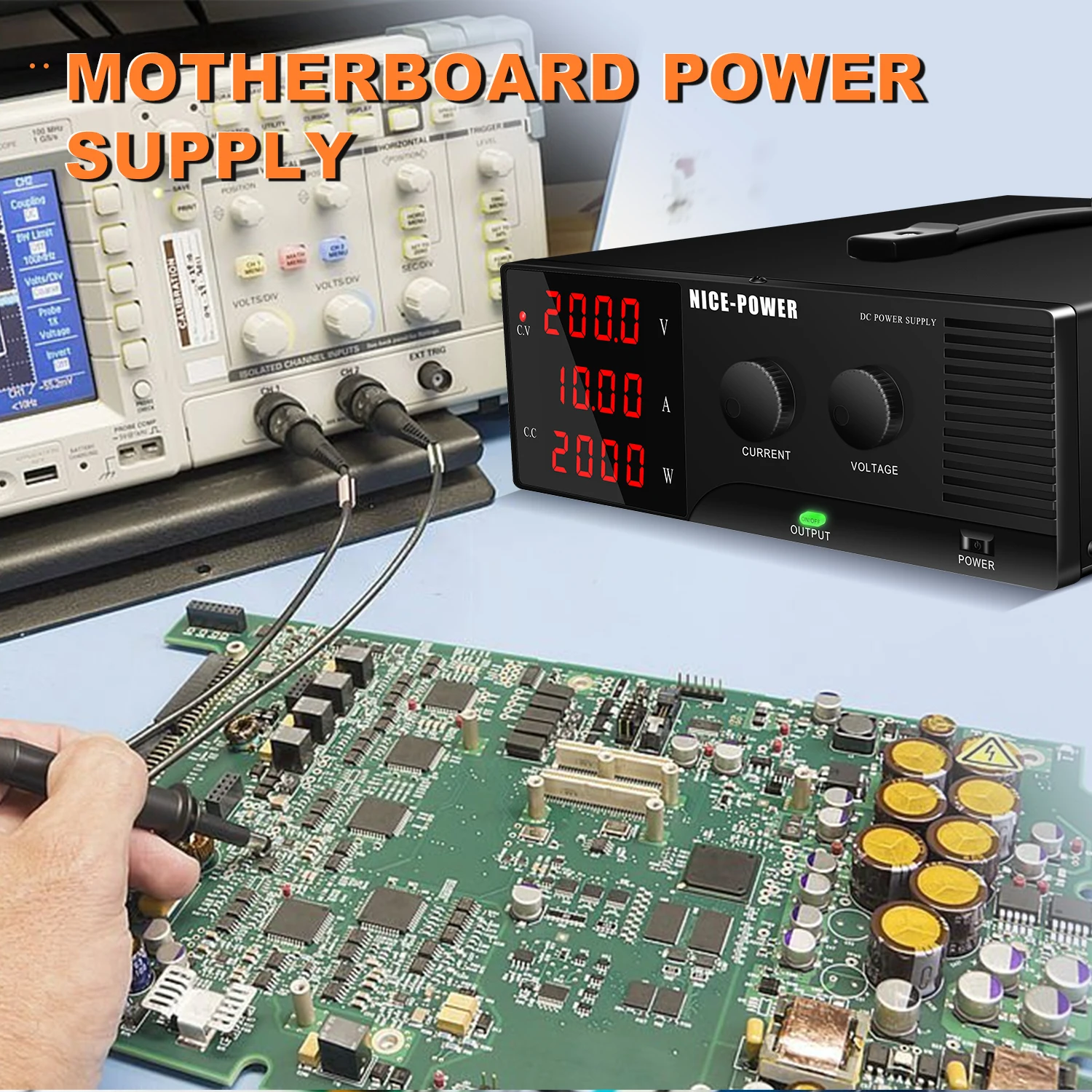

1.생산 라인 테스트, PCB 보드 POWER LOGIC 켜기 테스트, LED 램프 POWER LOGIC 켜기 테스트.
2.휴대폰 유지 관리, 컴퓨터 유지 관리, 전기 제품 유지 관리, 자동차 DVD, 자동차 오디오.
3.저항기, 커패시터, 계전기, DC , LED 등과 같은 제품 노후화, 전기 도금
4.배터리(드론, 납축전지, 리튬배터리)를 충전하세요.
5.실험실, 과학 연구 교육, 공장, 유지 보수 POWER LOGIC 공급 장치. 학교 실험실 과학 연구 및 생산 라인 사용.
6.화학적 전기 도금 및 전기 분해, 양극 산화.
7.DIY 전자 제품 테스트.
8.DC POWER LOGIC 공급이 필요한 기타 모든 경우.

특징:

1.단일 출력, 고정밀, 높은 신뢰성, 낮은 리플 및 잡음

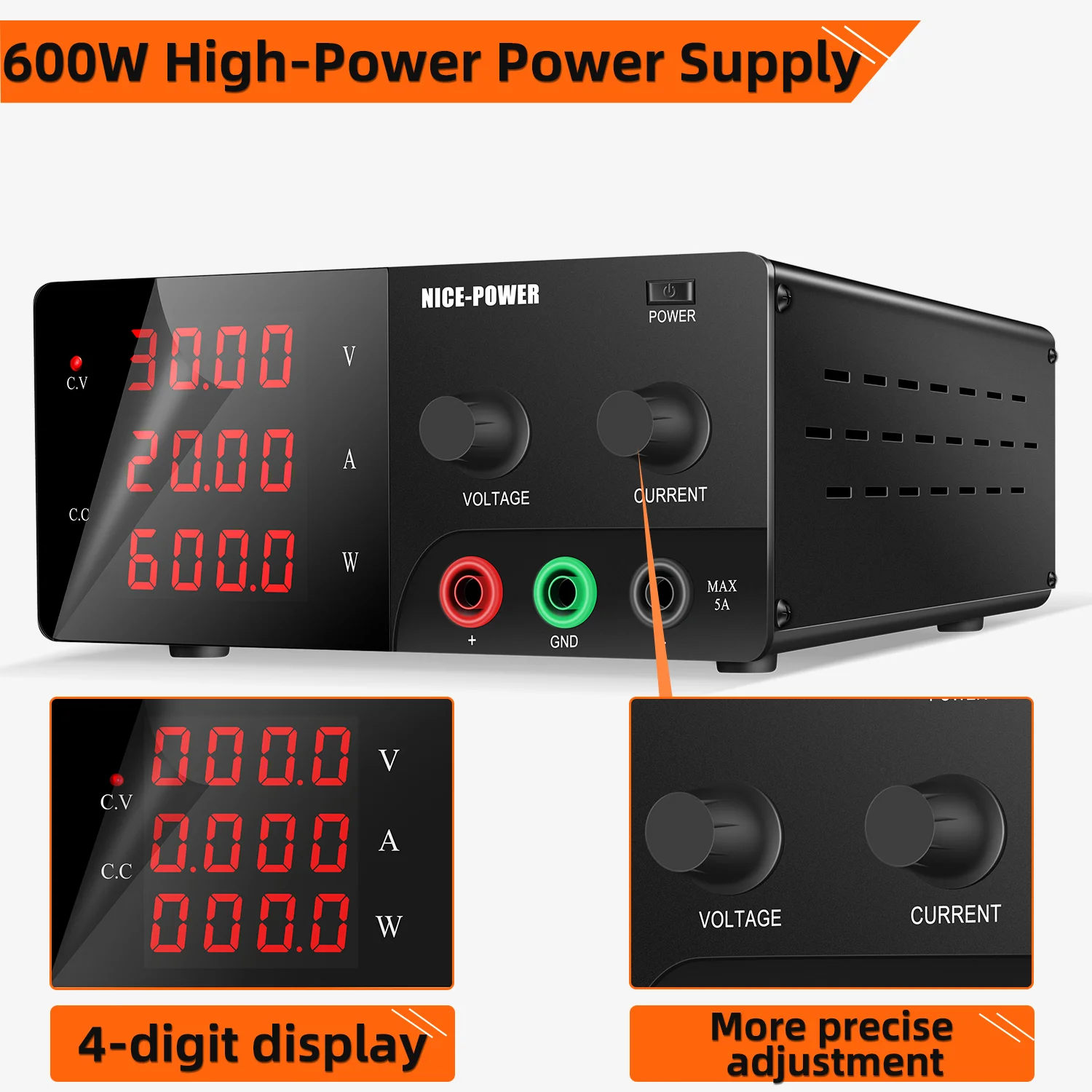

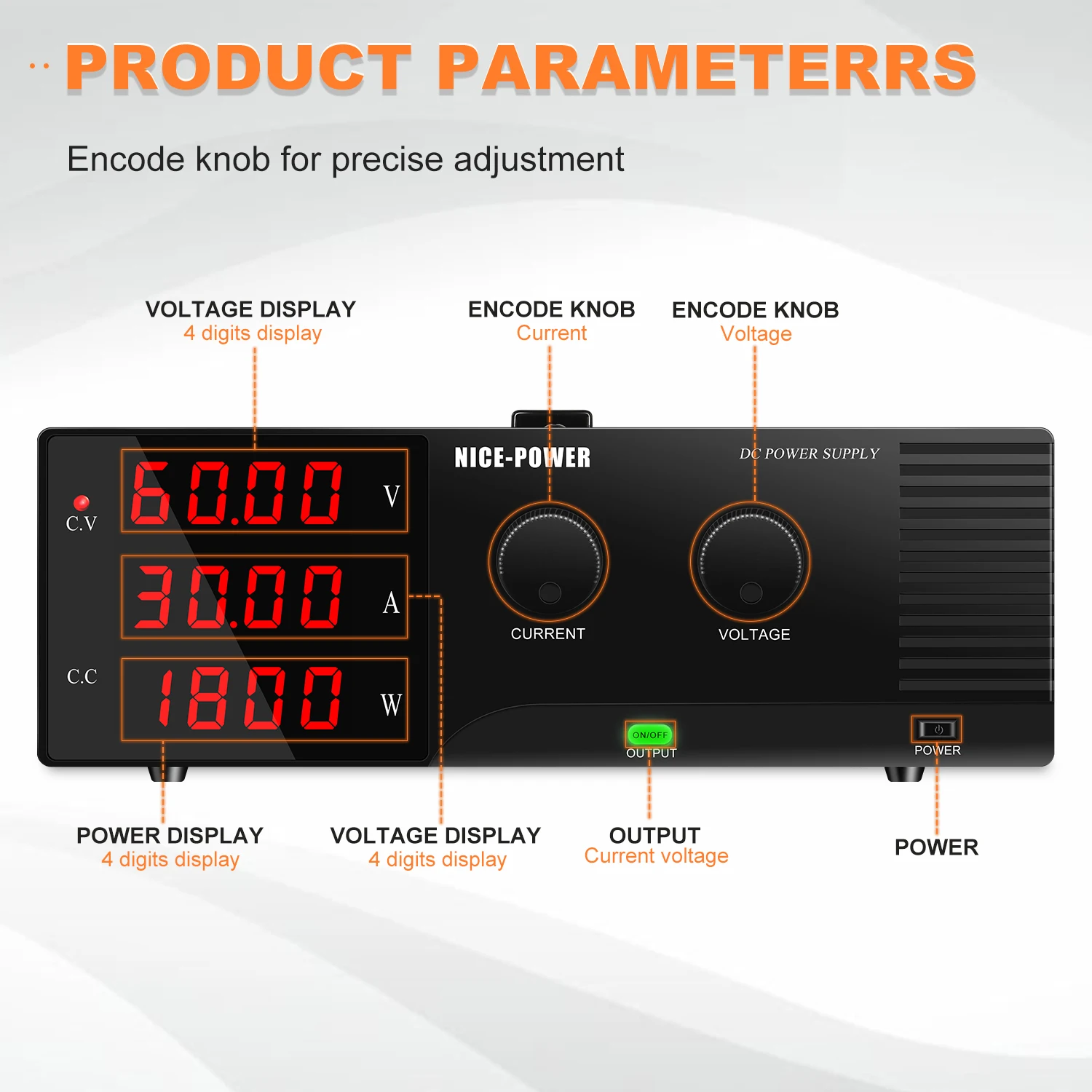

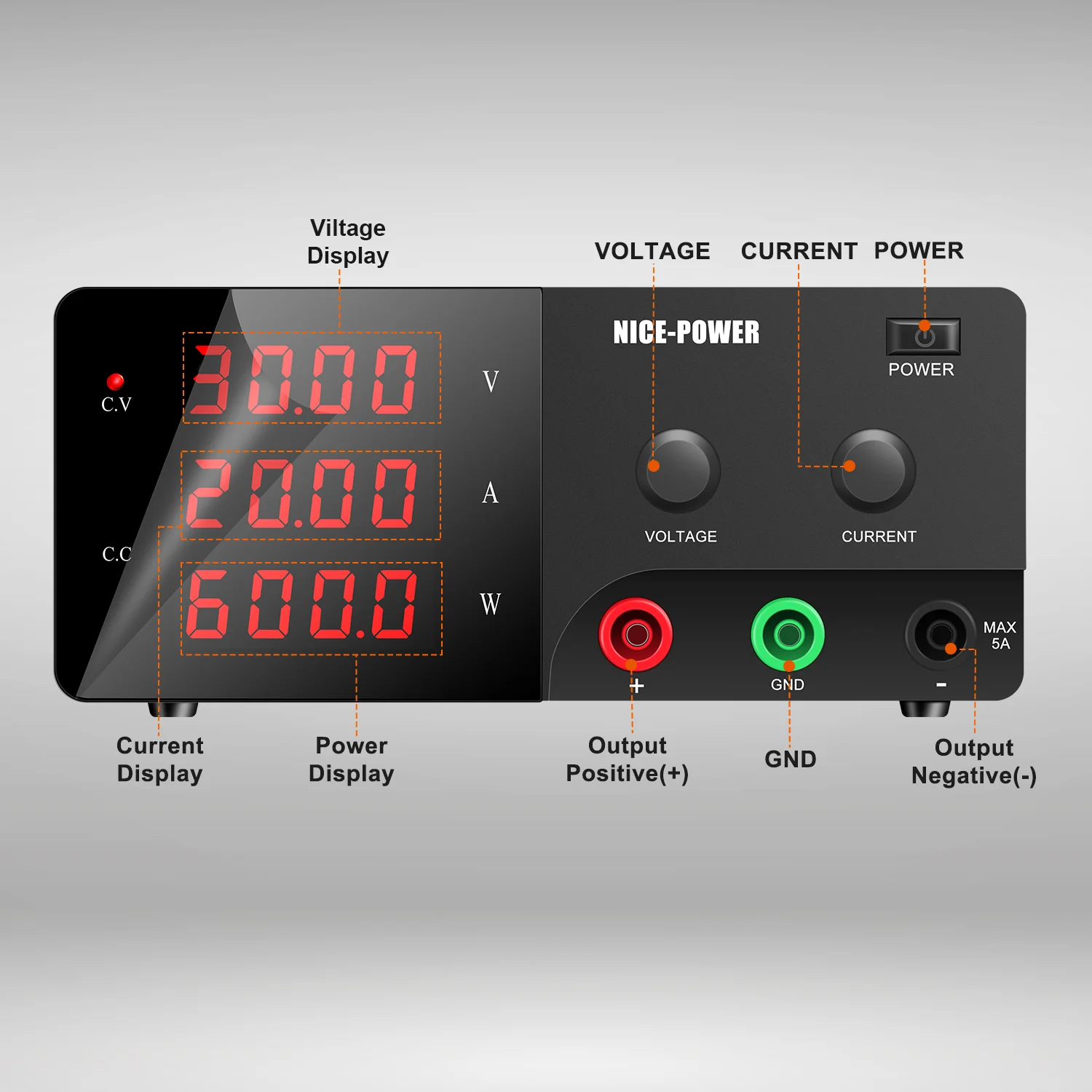

2.mA 단위의 4개 LED 디지털 디스플레이 전압 및 전류 값

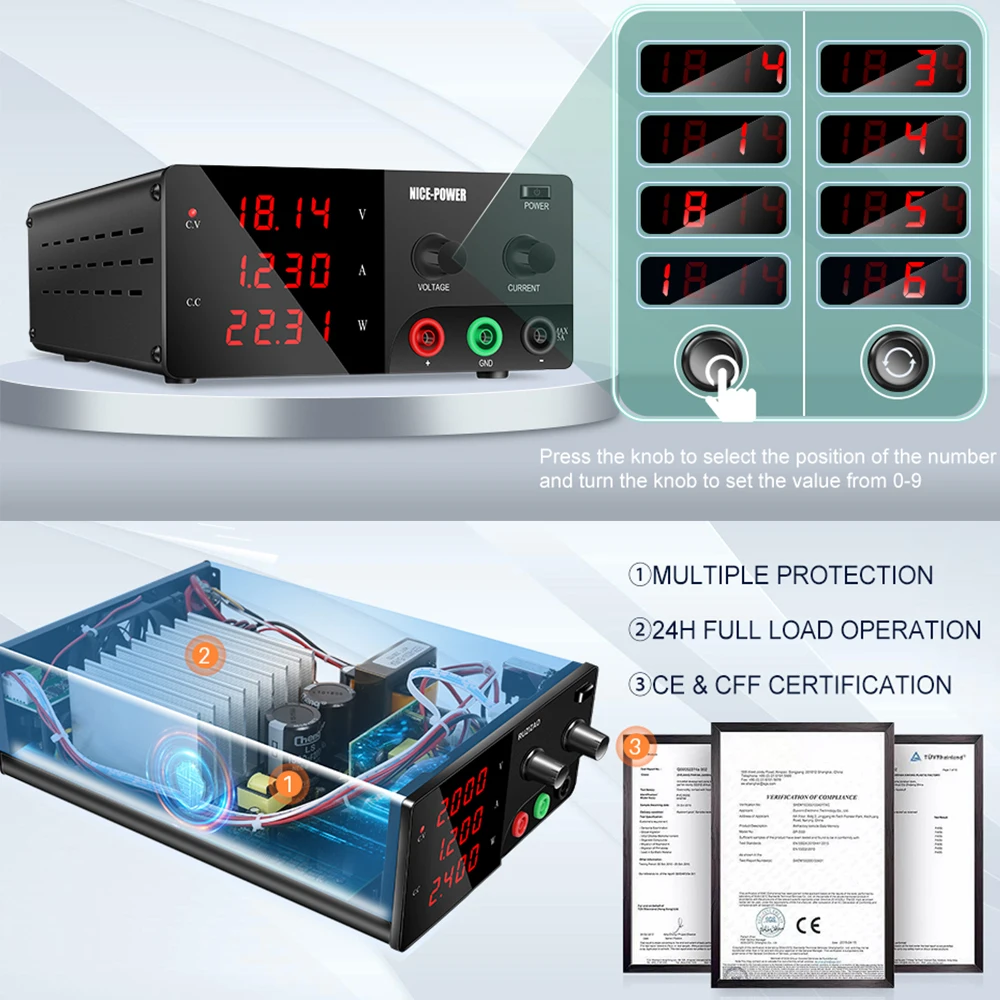

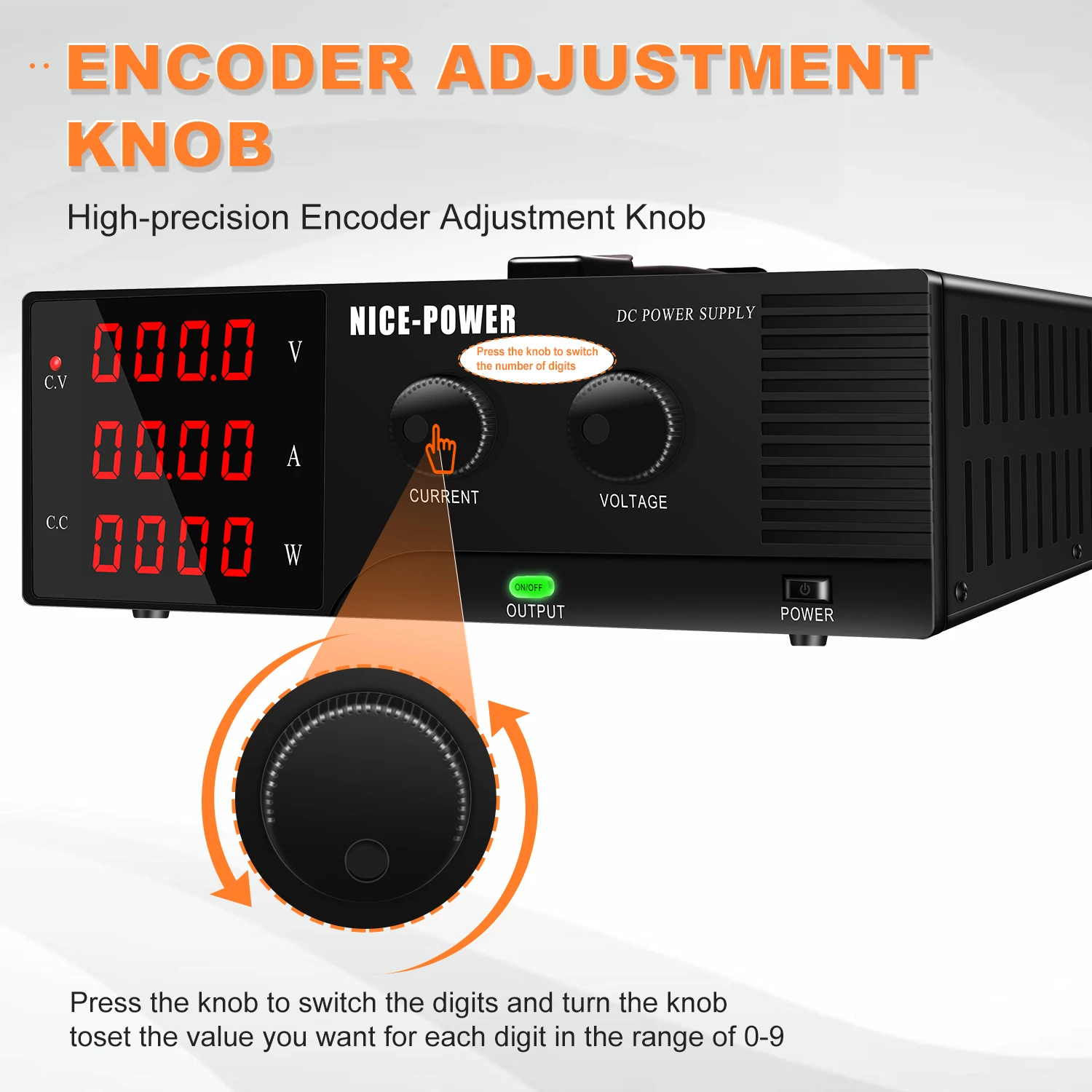

3.전압/전류 대략 조정 손잡이를 사용하면 전압/전류 값을 정확하게 조정할 수 있습니다.
4.정전압 정전류 작동 모드, 자동 변환 가능
5.전류 제한 보호 기능 포함
6.우수한 품질

기술적인 매개변수:

입력 전압: AC220/110V±10% 50/60Hz
작동 온도: -10° C -40° C 상대 습도 <90%
보관 온도: -10° C70° C 상대 습도 <80%
규제 상태: 전압 안정성 ≤ 0.01% + 3mV
부하 안정성 ≤ 0.01% + 5mV
회복 시간 ≤100us
리플 잡음 ≤1mVrms
온도 계수 ≤300PPM/°씨
꾸준한 흐름 상태: 전류 안정성 ≤ 0.2% + 3mA
부하 안정성 ≤ 0.2% + 3mA
리플 노이즈 ≤ 3mArms(유효값)

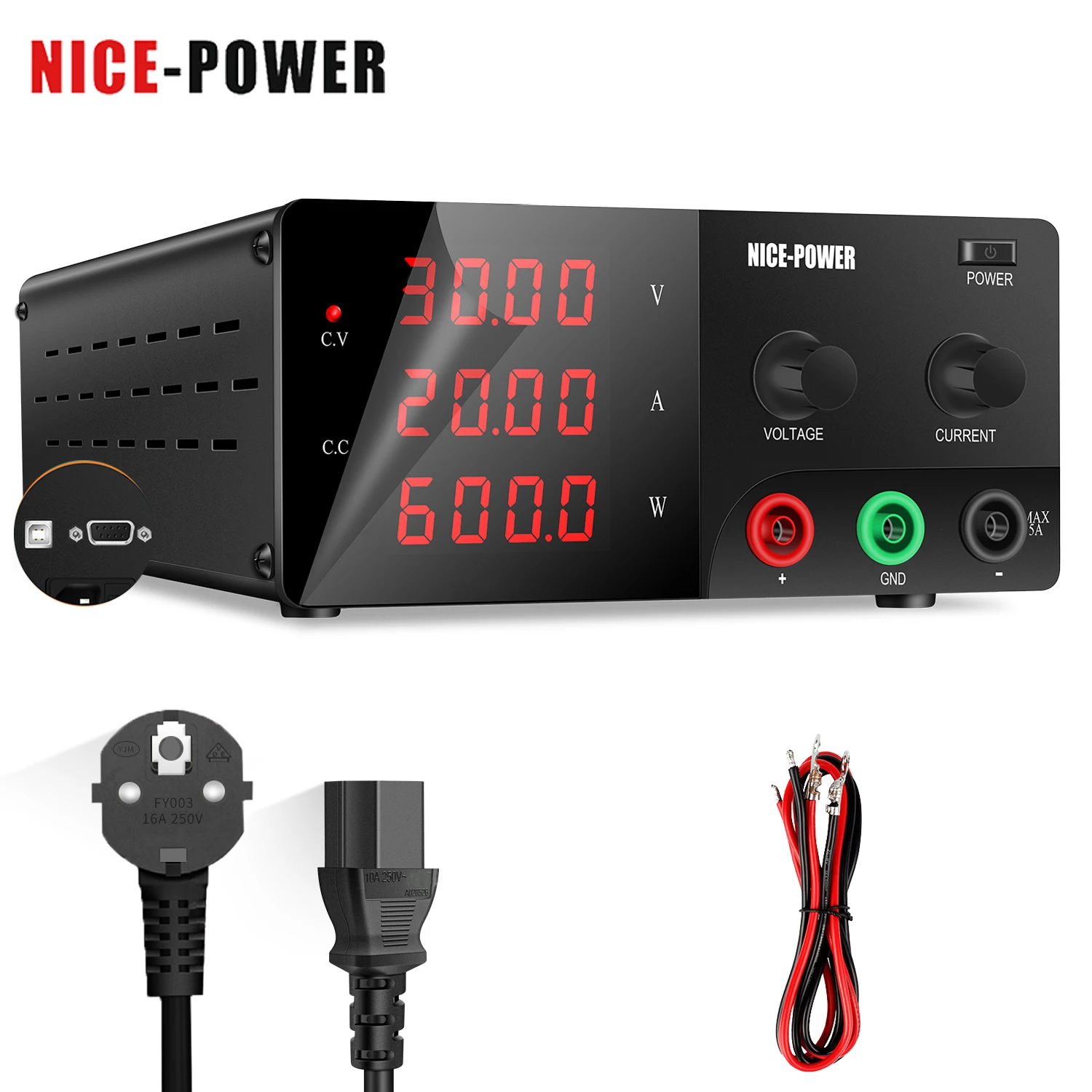

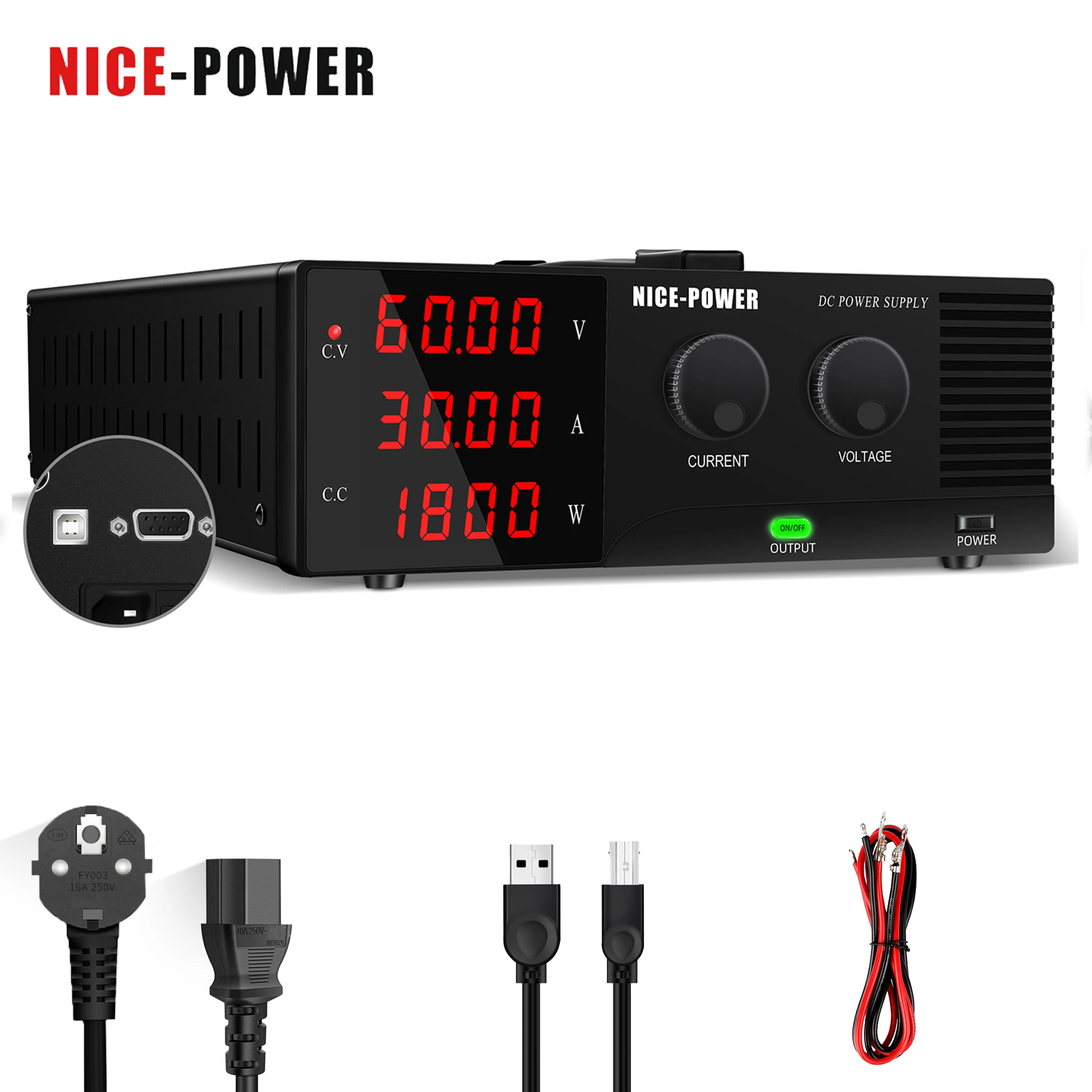

귀하의 포장 목록에는 다음이 포함됩니다:
1X DC POWER LOGIC 공급 장치
1X POWER LOGIC 어댑터(EU/AU/UK/US는 귀하의 국가에 따라 1개를 보내드립니다)
1X 검정색 출력 라인
1X 빨간색 출력 라인
1X USB 라인
1X 설명서(영어)
1X Pakcgae 상자(하드)
2X 보호 스폰지

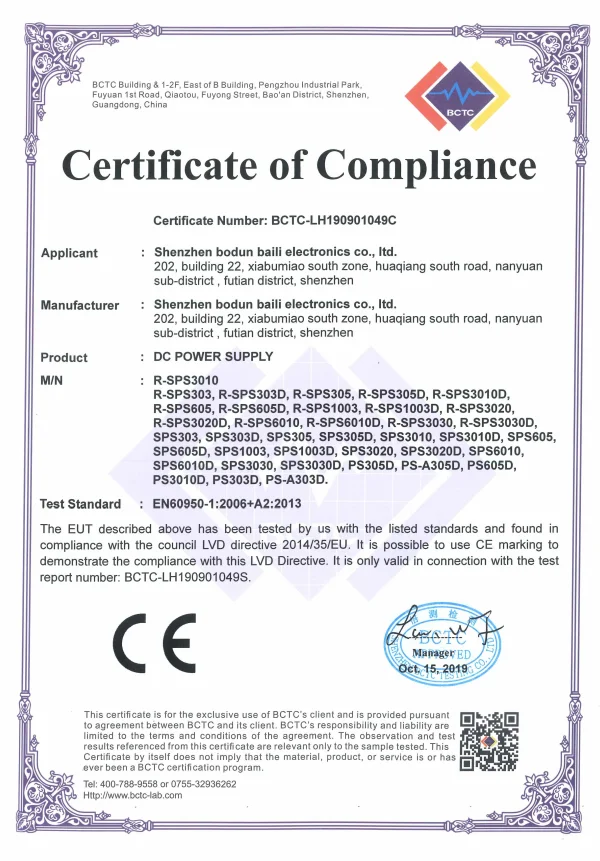

1X 적합성 인증서(1년)

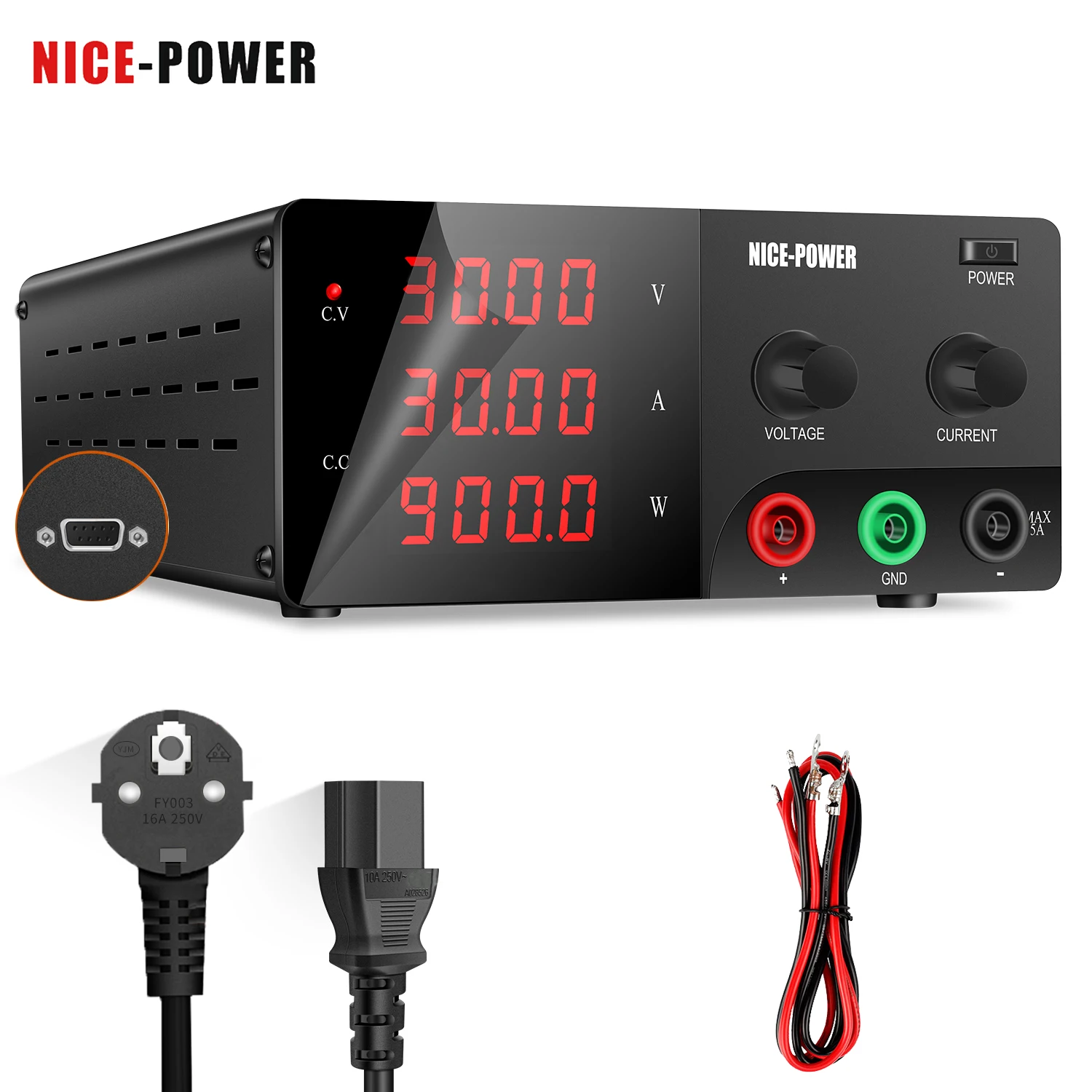

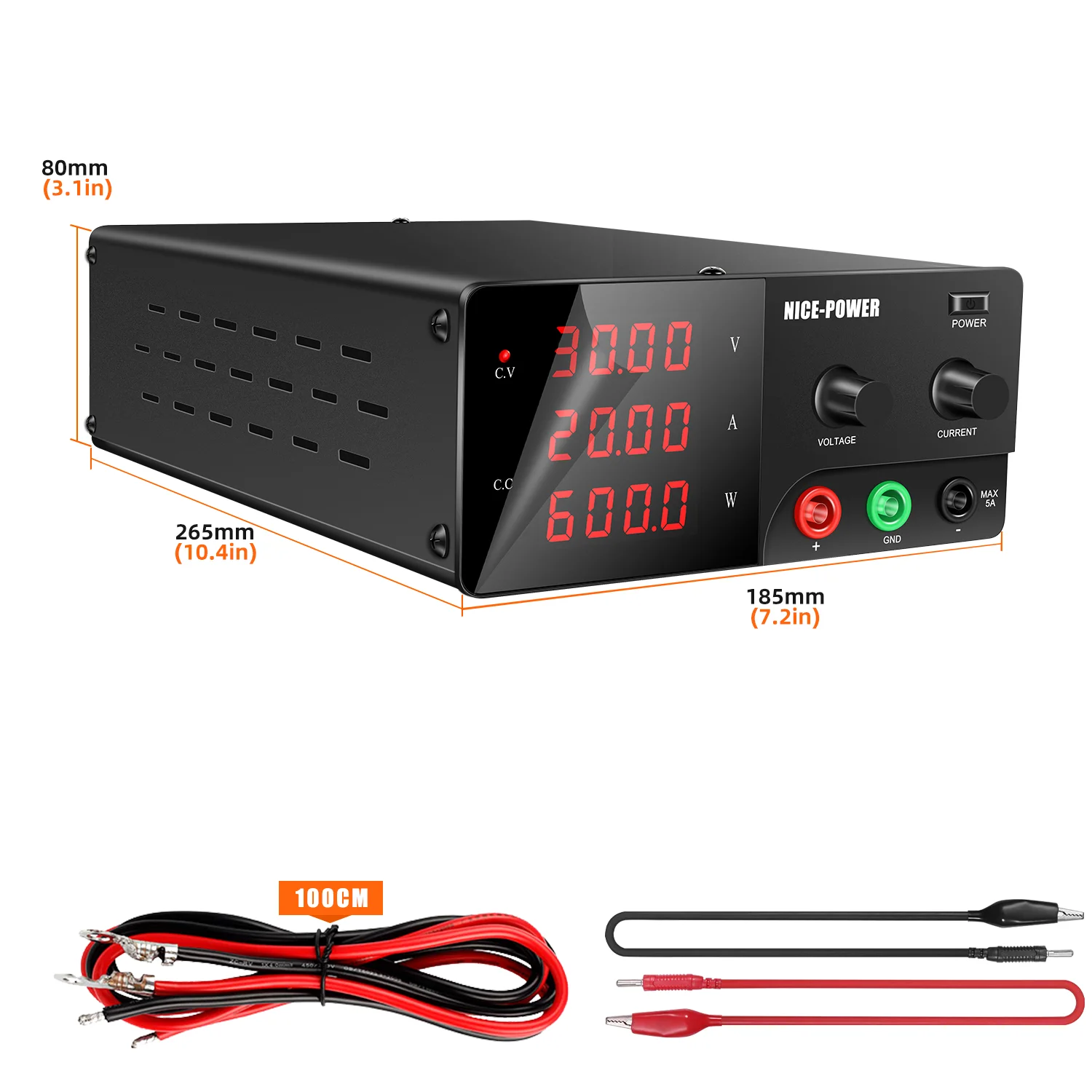

30V 30A /30V 20A

위의 매개변수는 주변 온도 25±5에서 측정됩니다.°C, 상대 습도: <80%RH, 30분 동안 예열됩니다. 실제 매개변수는 약간 다를 수 있습니다.

업무 요구 사항
1.AC 입력: 본 제품의 입력 전압(230V±10%50Hz /115V±10%60Hz)을 확인하십시오.

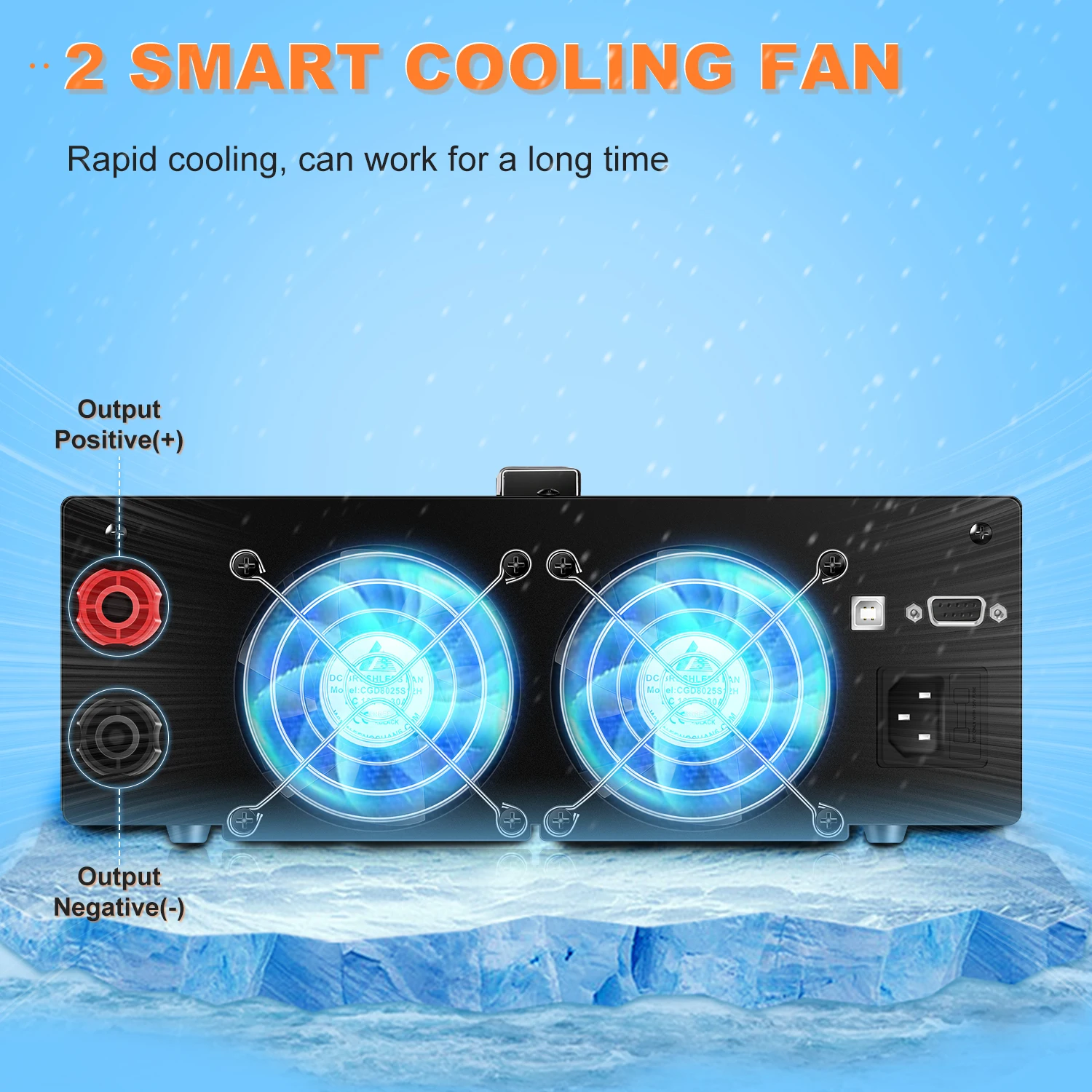

2. 주변 온도가 40도를 초과하는 환경에서는 사용하지 마십시오. 냉각 팬은 장치 후면에 있으며 냉각을 위한 충분한 공간이 있어야 합니다.
3. 잘못된 AC 전압 입력은 장치에 심각한 손상을 초래할 수 있습니다. 필수 입력 전압 값을 확인하십시오.

운영 지침
POWER LOGIC 출력 모드에는 정전압 출력(CV)과 정전류 출력(CC)의 두 가지 유형이 있습니다.출력 모드는 사용자가 설정한 전압 및 전류 값과 사용자가 연결한 부하에 따라 결정됩니다.POWER LOGIC 공급 장치의 출력 전압 또는 전류 값은 사용자가 설정한 전압 및 전류 값을 초과하지 않습니다.정전압 모드에서는 출력 전압 값이 사용자가 설정한 전압 값과 같습니다. 비정전류 모드에서는 출력 전류 값이 사용자가 설정한 전류 값과 같습니다.

'전압 값은 5A로 설정됩니다.POWER LOGIC 스위치를 켜세요
단계
전압 값은 5A로 설정됩니다.
1.POWER LOGIC 스위치를 켜세요
2.전압 조정 손잡이를 5V로 조정하십시오.

현재 값은 5A로 설정됩니다.
1.출력 버튼을 OFF 상태로 누른 다음 전류를 5A로 조정합니다.
2.출력 버튼을 ON 상태로 누르고 부하를 연결하여 사용하세요.

부하 연결
1.터미널 손잡이를 시계 반대 방향으로 돌립니다.
2.로드 터미널 삽입
3.터미널 손잡이를 시계 방향으로 돌립니다.
4.바나나 플러그를 단자 구멍에 직접 삽입할 수 있습니다.

정전압/정전류 특성
이 POWER LOGIC 공급 장치 시리즈의 작동 특성은 정전압 정전류 자동 변환 유형으로, 부하 변화에 따라 정전압과 정전류 상태 사이를 자동으로 변경할 수 있습니다.정전압 모드와 정전류 모드의 교차점을 변환점이라고 합니다.예를 들어 부하로 인해 POWER LOGIC 공급 장치가 정전압 모드로 작동하는 경우 정전압이 출력됩니다.부하가 증가함에 따라 출력 전압은 일정하게 유지되고 출력 전류는 증가합니다.현재 값이 설정된 전류 제한 값에 도달하면 POWER LOGIC 공급 장치가 자동으로 정전류 모드로 전환됩니다. 출력 전류는 안정적으로 유지되고 출력 전압은 감소합니다.
부하가 증가함에 따라 비례적으로 증가합니다. 정전압 및 정전류 변환은 전면 패널의 LED로 표시됩니다.

정전압에서는 CV 표시등이 켜지고, 정전류에서는 CC 표시등이 켜집니다.

퓨즈 교체
퓨즈가 끊어지면 POWER LOGIC 공급 장치가 작동을 멈춥니다. 끊어진 퓨즈의 원인을 찾아서 교정한 후 동일한 사양의 퓨즈로 교체하십시오.

제품 유지 관리
1.제품을 사용하지 않을 때는 전원을 분리하세요.
2. 청소하기 전에 POWER LOGIC 공급 장치를 뽑으십시오.
3. 탄화수소, 염화물 또는 이와 유사한 용제를 사용하거나 연마성 세제를 사용하지 마십시오.
