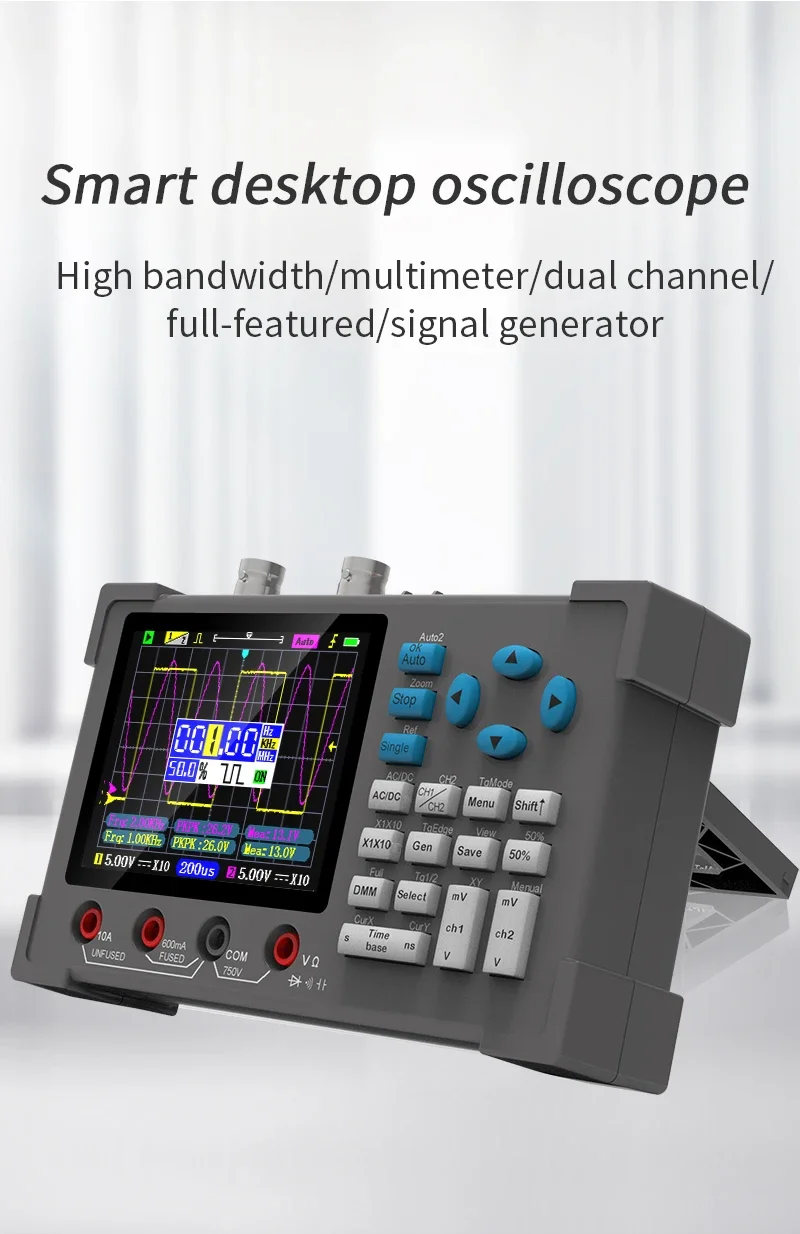

1.매우 저렴한 가격과 뛰어난 성능을 갖춘 이 DSO3D12 120M 대역폭 오실로스코프는 ARM 및 FPGA 칩을 채택하고 고정밀 True RMS 멀티미터와 2.5V 신호 발생기도 포함합니다.

2.완전 자동 측정 모드가 지원됩니다.어서 시도해 보세요. 실망시키지 않을 것입니다.

3.광범위한 응용 분야: 단일 칩 디버깅, 자동차 유지 관리, 가전 제품 유지 관리, DIY 디버깅, 전자 경쟁, POWER LOGIC 공급 장치 디버깅, 주파수 변환기 등에 사용할 수 있습니다.

특징:

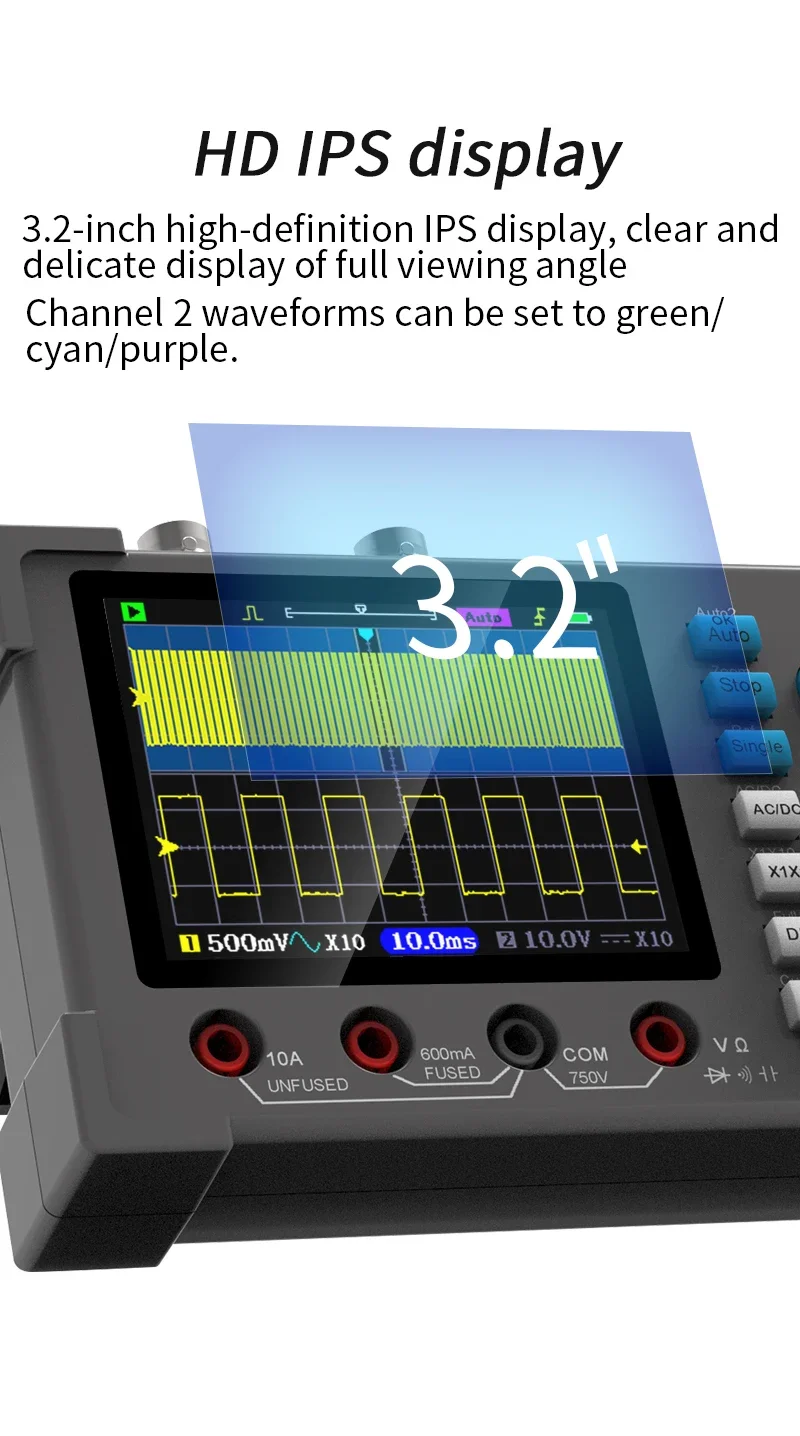

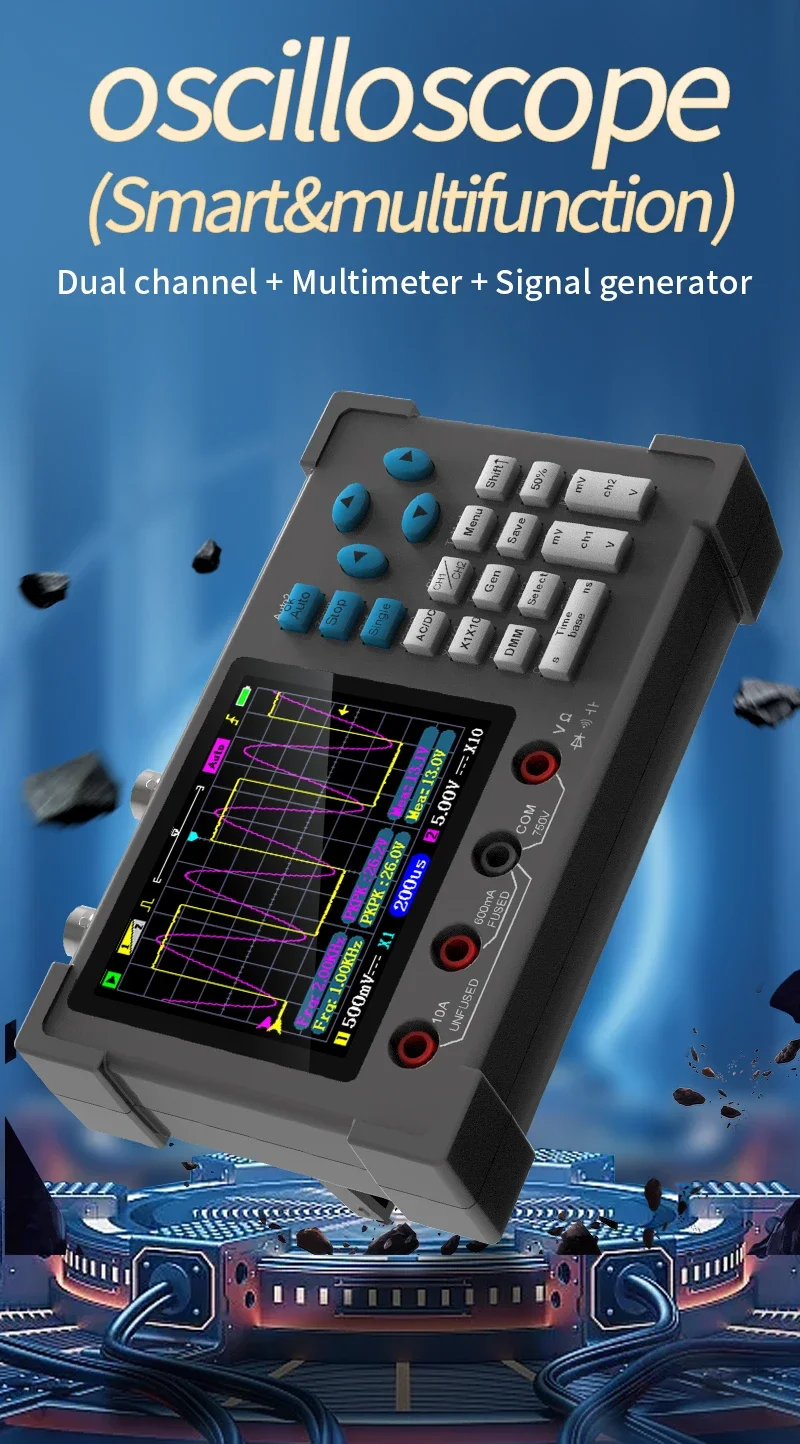

【IPS 디스플레이를 갖춘 3In1 디자인】: 이 제품은 디지털 오실로스코프, 멀티미터 및 신호 발생기 기능을 하나의 장치에 독창적으로 통합합니다.3.2인치 선명한 IPS 디스플레이, 고감도 전체 보기 디스플레이, 채널 2 파형을 녹색/청록색/보라색으로 설정할 수 있습니다.

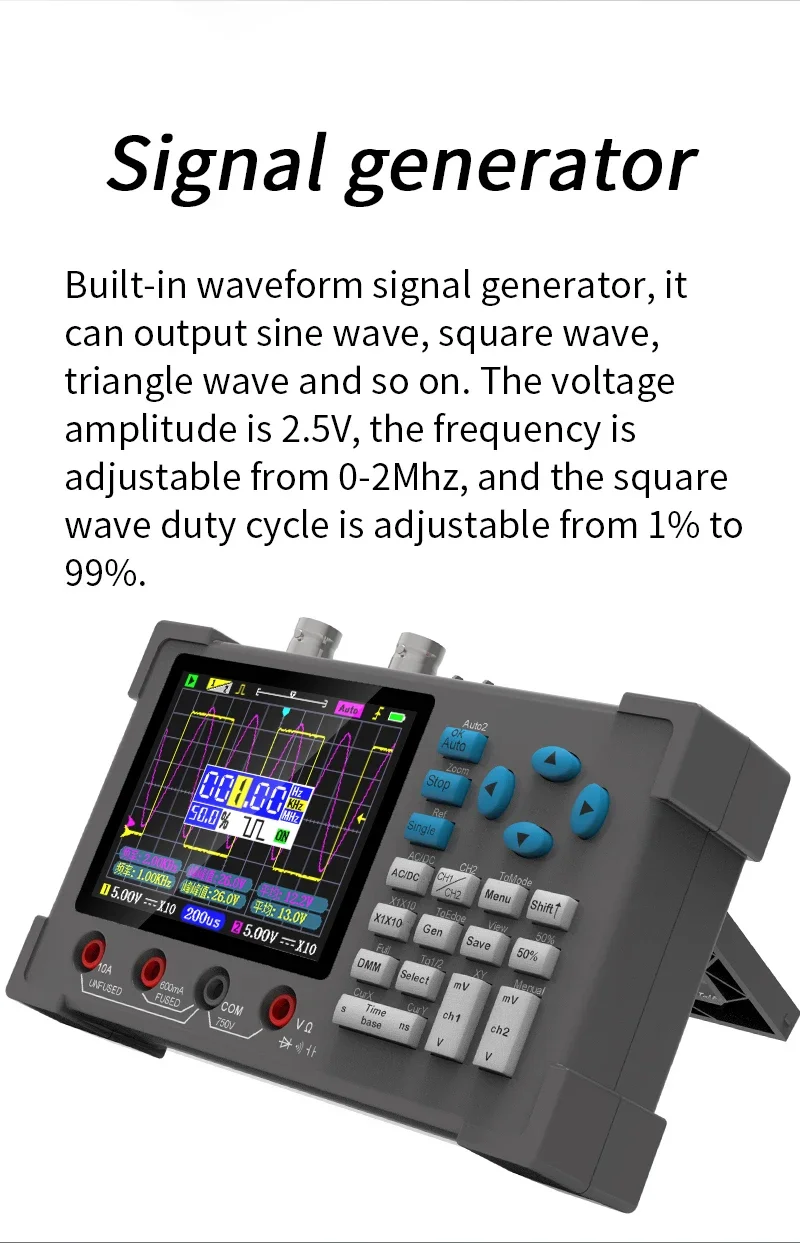

【신호 발생기】: 내장형 파형 신호 발생기로 사인파, 구형파, 삼각파 등을 출력할 수 있습니다.전압 진폭은 2.5V이고 주파수는 0~2Mhz에서 조정 가능하며 구형파 듀티 사이클은 1%에서 99%까지 조정 가능합니다.

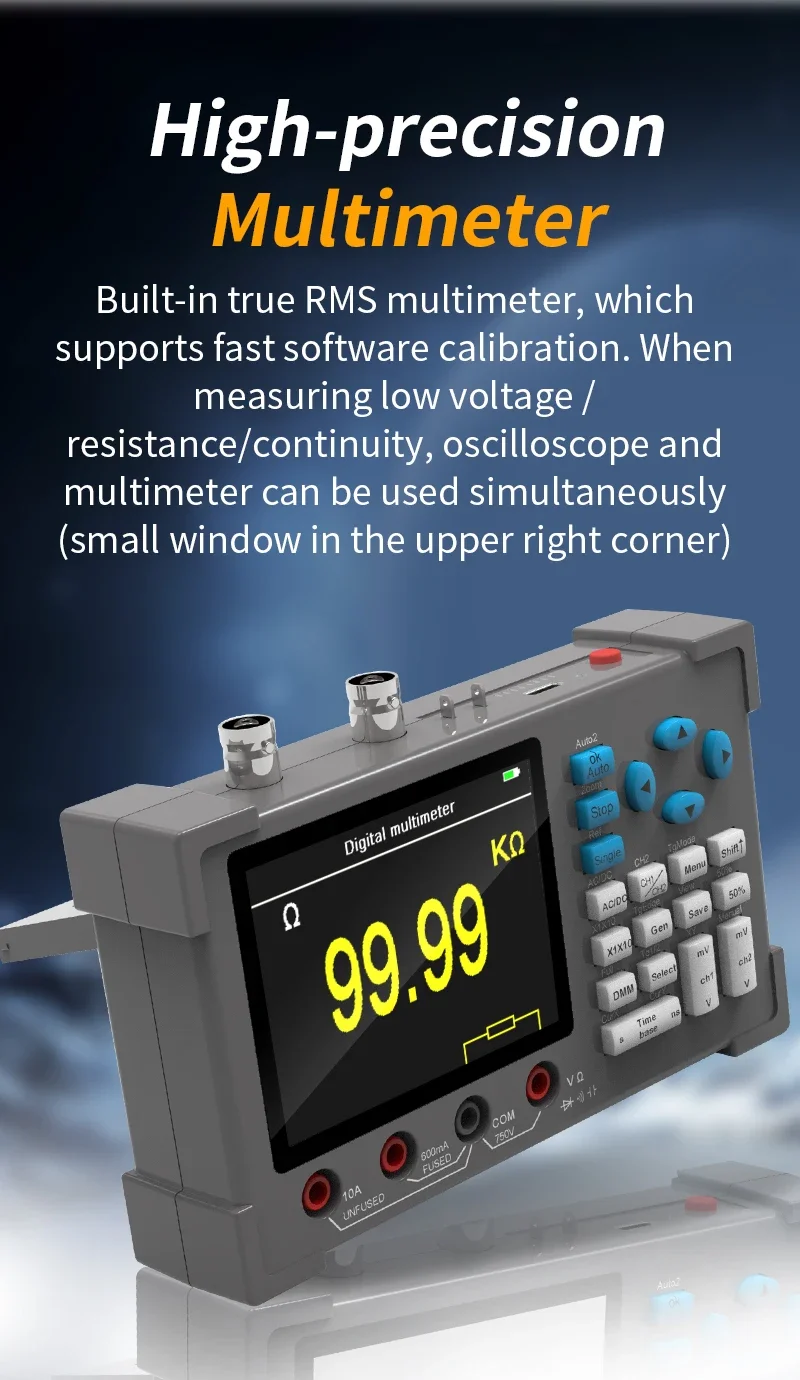

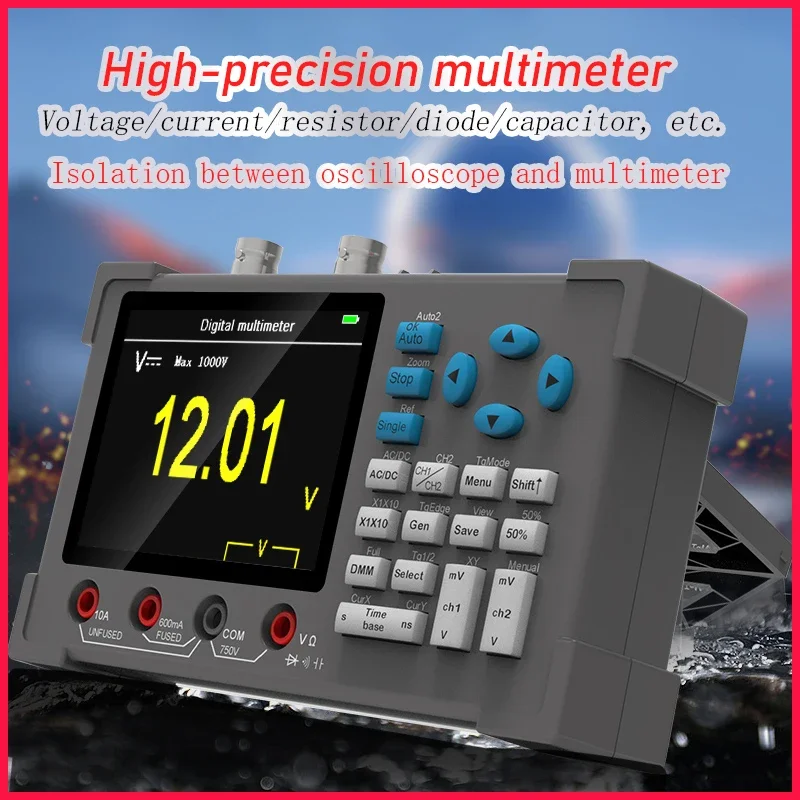

【고정밀 멀티미터】: 빠른 소프트웨어 교정을 지원하는 내장형 True RMS 멀티미터입니다.DC/AC전압, DC/AC전류, 저항, 커패시턴스, 다이오드 및 연속성 테스트를 수행합니다.낮은 전압/저항/연속성을 측정할 때 오실로스코프와 멀티미터 기능을 동시에 사용할 수 있습니다(오른쪽 상단의 작은 창).

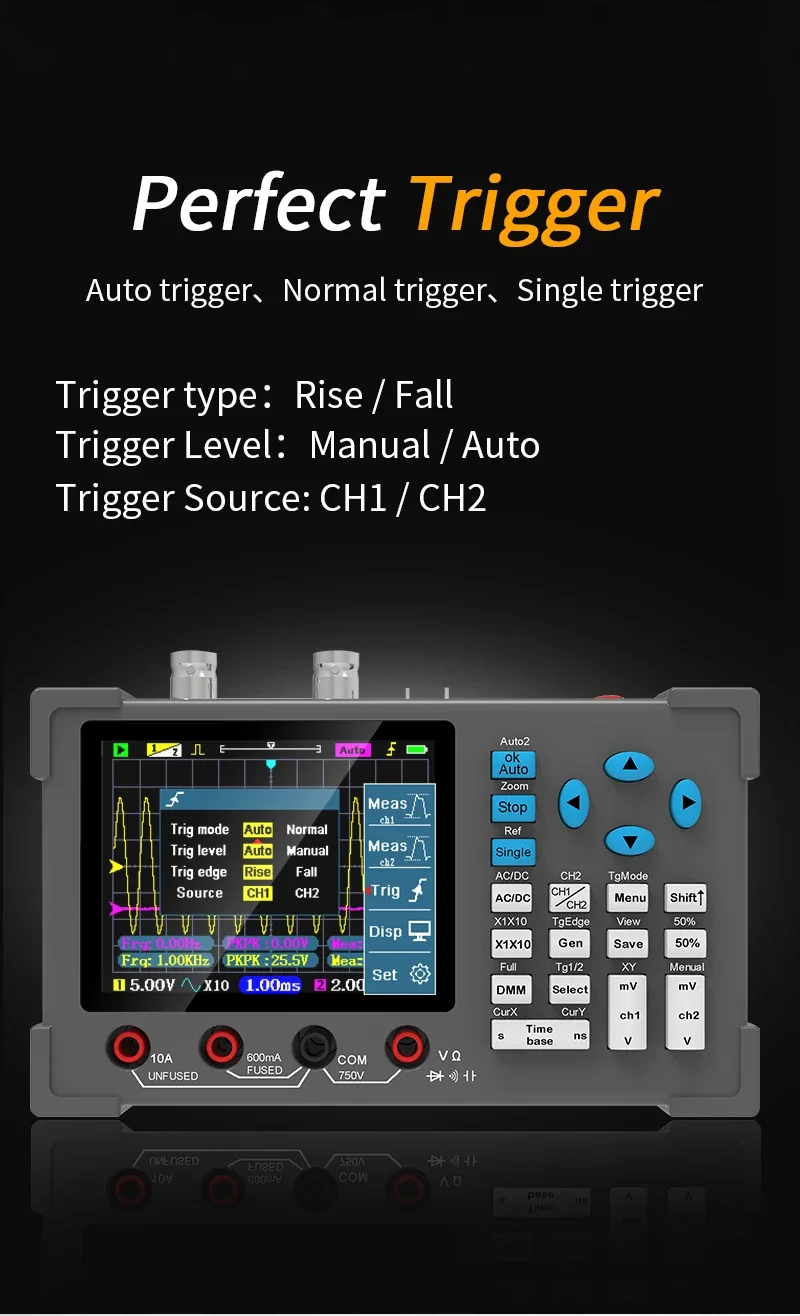

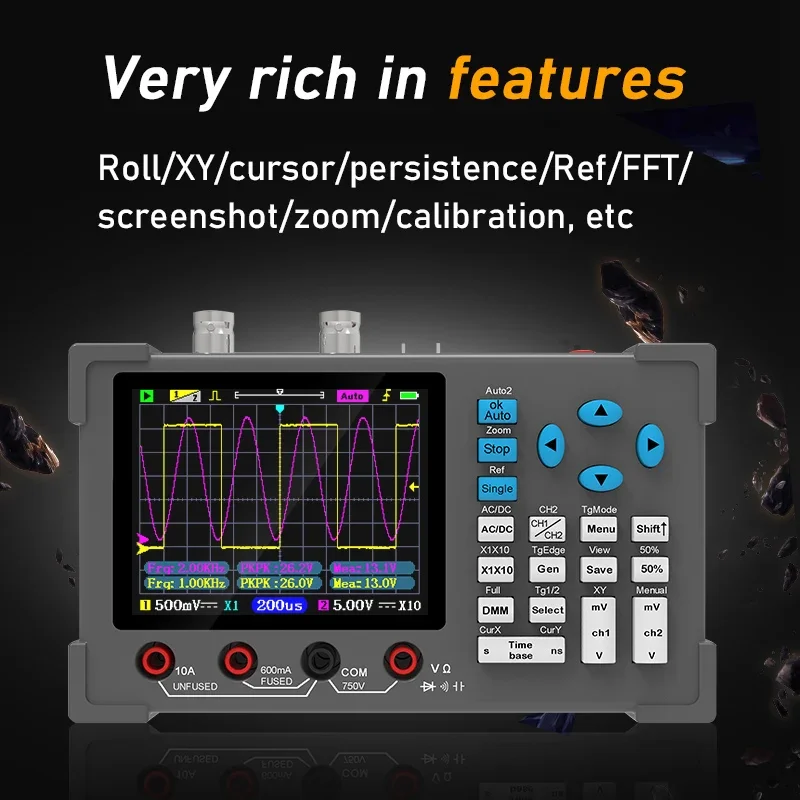

【디지털 오실로스코프 기능】: 듀얼 채널 오실로스코프 기능, 120MHz 대역폭 및 250MSa/S 샘플링 속도.완벽한 트리거 기능(자동, 단일, 일반)을 갖추고 있습니다.감도 및 시간축 조정, 자동 모드 조정, 2채널 파형 분석, 커서 측정, 기준 파형, FFT 스펙트럼, 기준 파형, 파형 저장 및 보기 기능을 지원합니다.

【감도 및 시간축】: 오실로스코프는 자동으로 신호를 감지하고 범위를 조정합니다.파형을 수직 및 수평으로 수동 조정을 지원합니다.수직 감도는 수직 방향의 전압을 나타내며 다양한 전압에 맞게 mV 및 V 버튼으로 조정됩니다.시간축은 수평 방향의 시간을 나타냅니다.다양한 주파수를 수용하기 위해 S 및 NS 버튼으로 조정됩니다.정지 모드에서는 사용자가 파형을 왼쪽이나 오른쪽으로 이동할 수 있습니다.

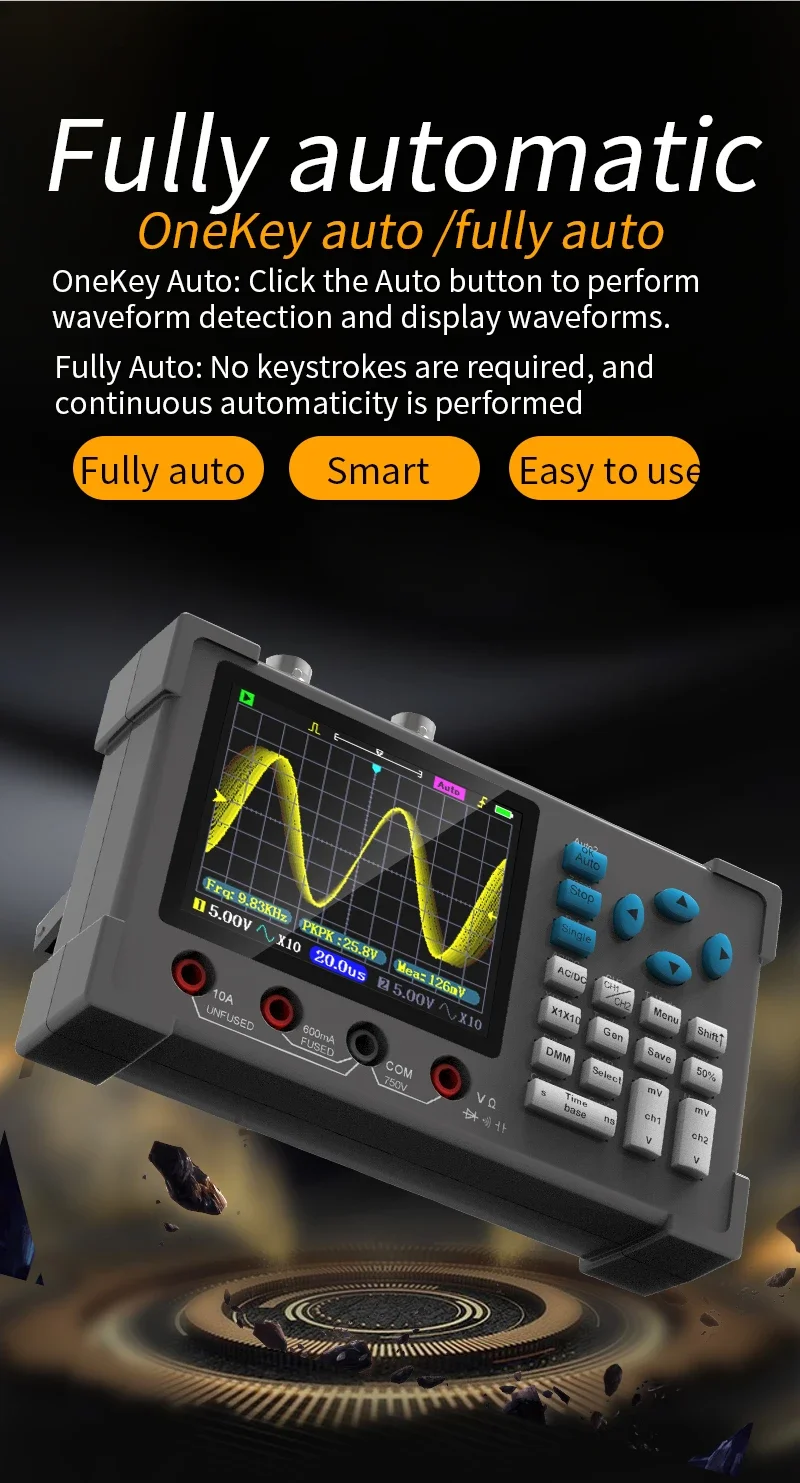

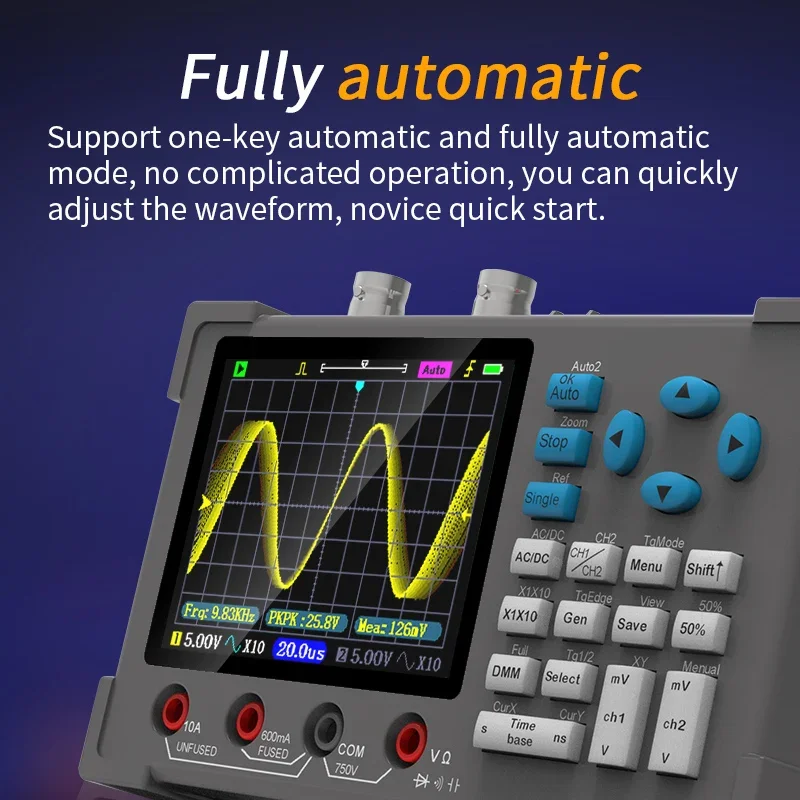

【두 가지 자동 모드 조정】: 원버튼 자동 및 완전 자동 모드를 지원하며 복잡한 작동이 없으며 파형을 신속하게 감지하고 표시할 수 있습니다.완전 자동 모드에서는 키 입력이 필요하지 않으며 지속적인 자동화가 수행됩니다.

【높은 대역폭 및 샘플링 속도】: 실시간 샘플링 속도는 250MSa/s이며, 듀얼 채널 모드 대역폭은 60Mhz로 절반으로 줄어듭니다.

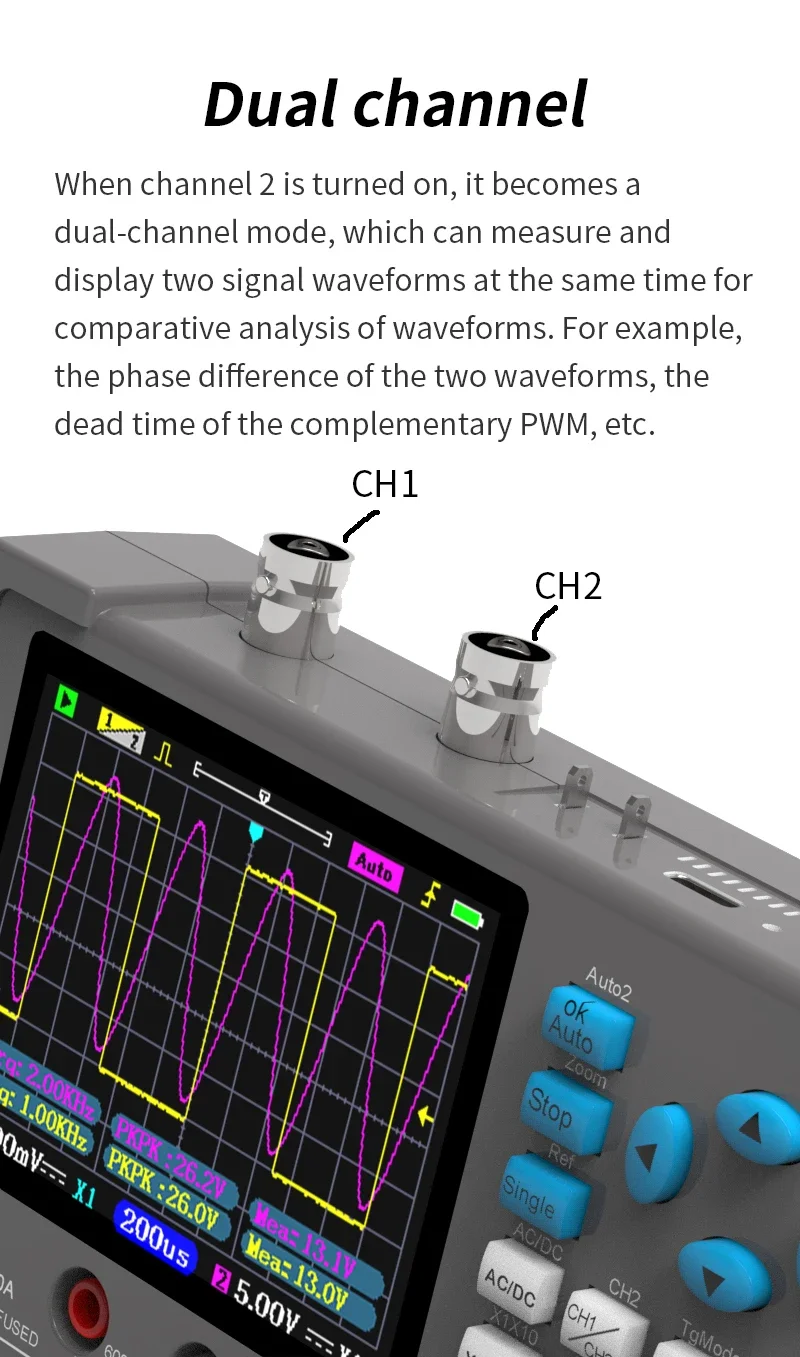

【듀얼 채널】: 파형 비교 및 분석을 위해 두 개의 신호 파형을 동시에 측정하고 표시할 수 있는 듀얼 채널 모드입니다.

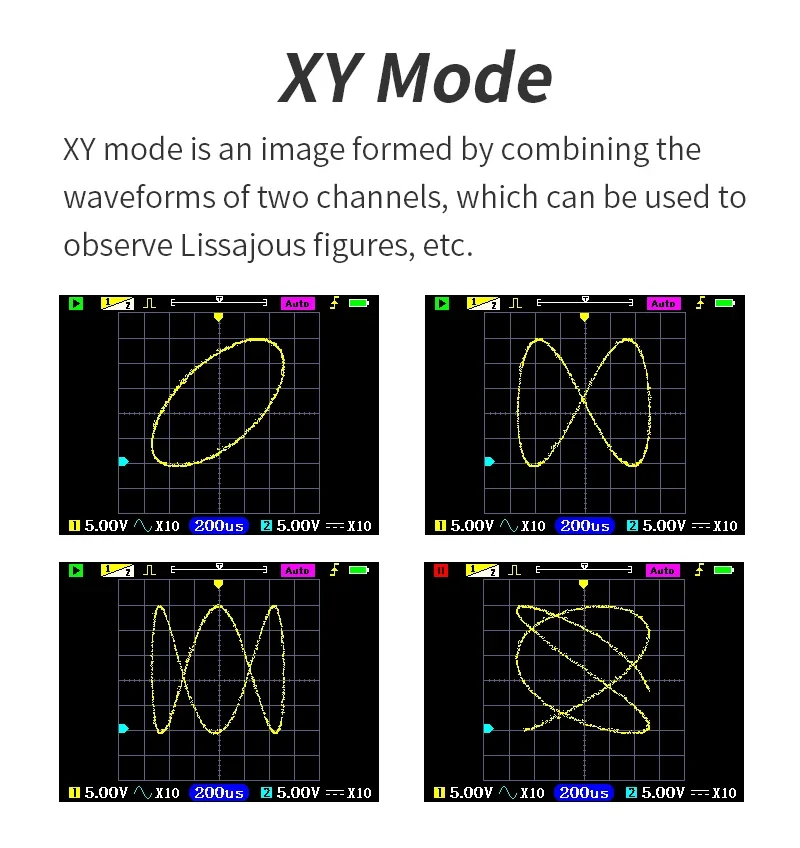

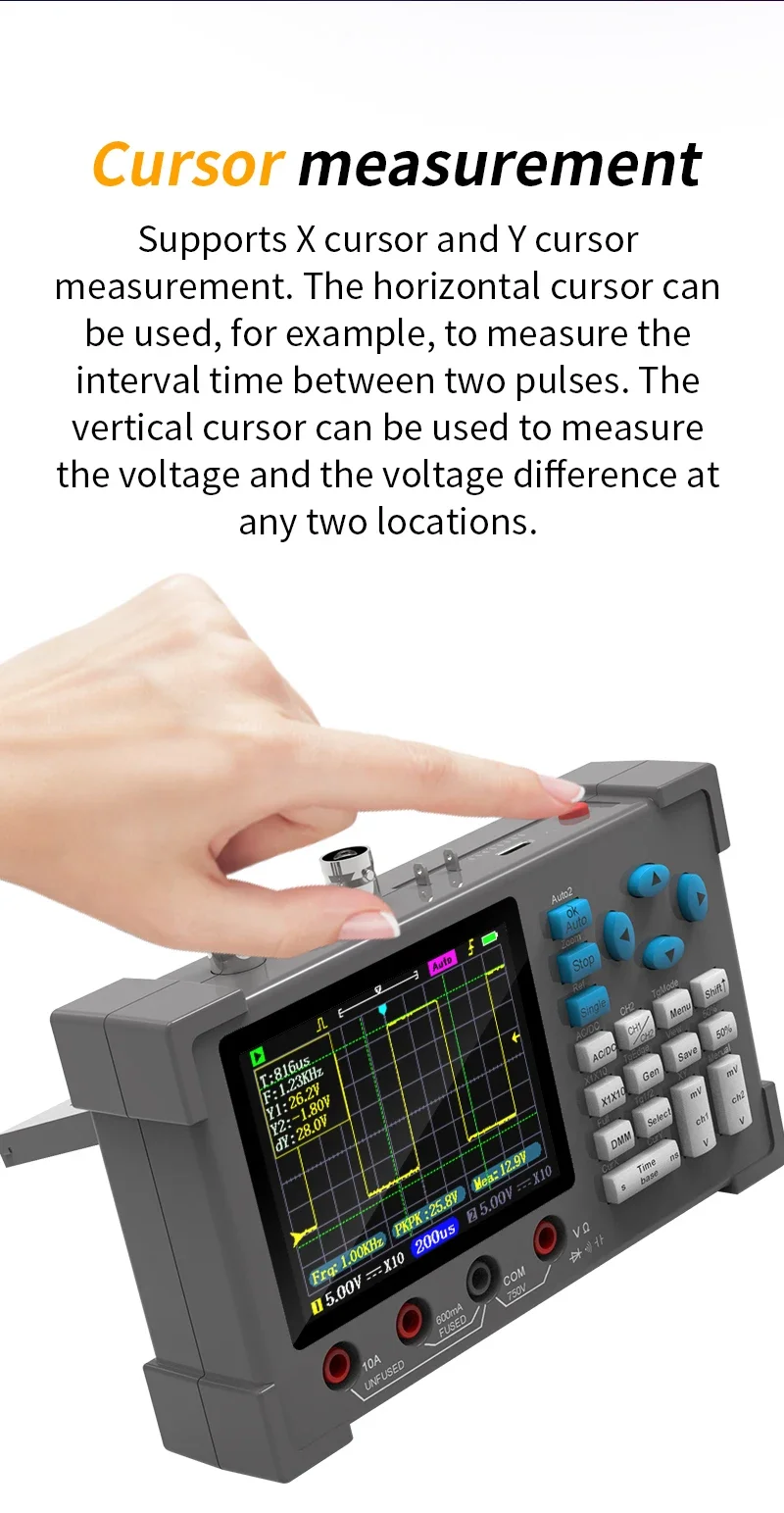

【커서 측정을 위한 XY 모드】: XY 모드는 두 채널의 파형을 결합하여 형성된 이미지로 일반적으로 두 신호 간의 위상차 또는 주파수 관계를 표시하는 데 사용됩니다.X 커서 및 Y 커서 측정을 지원합니다.수평 커서는 예를 들어 두 펄스 사이의 간격 시간을 측정하는 데 사용할 수 있습니다.수직 커서는 두 위치의 전압과 전압 차이를 측정하는 데 사용할 수 있습니다.

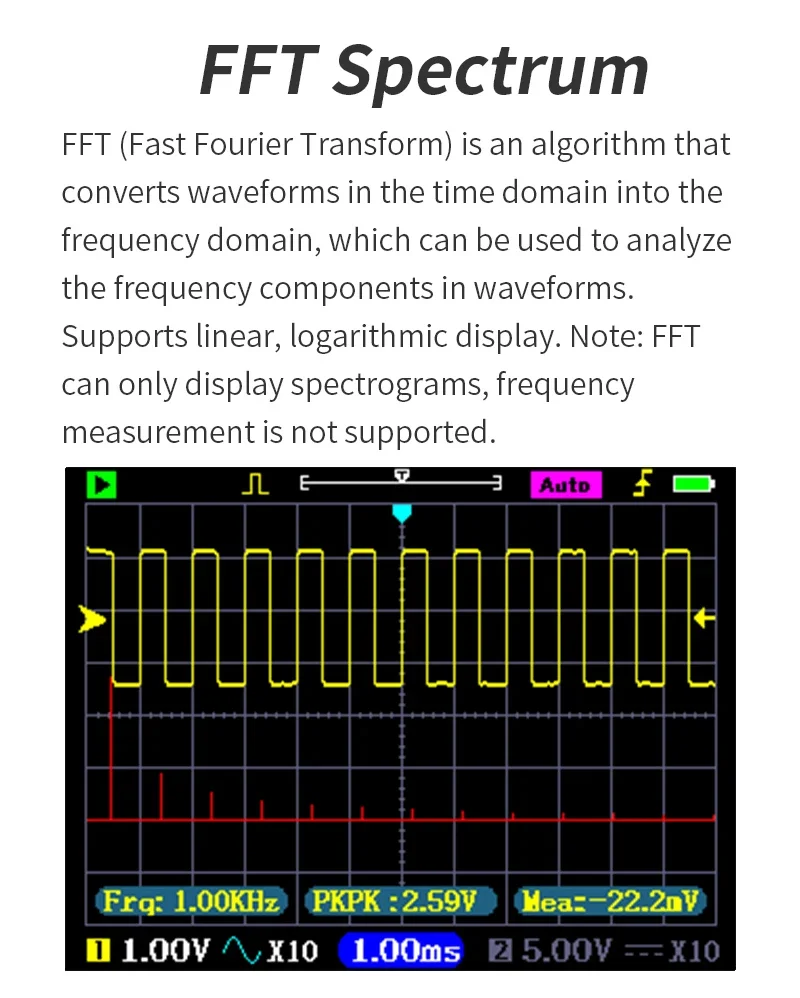

【FFT 스펙트럼】: FFT(Fast Fourier Transform)는 시간 영역의 파형을 주파수 영역으로 변환하는 알고리즘으로, 파형의 주파수 성분을 분석하는 데 사용할 수 있습니다.선형 및 로그 디스플레이가 지원됩니다.참고: FFT는 스펙트로그램만 표시할 수 있으며 주파수 측정은 지원되지 않습니다.

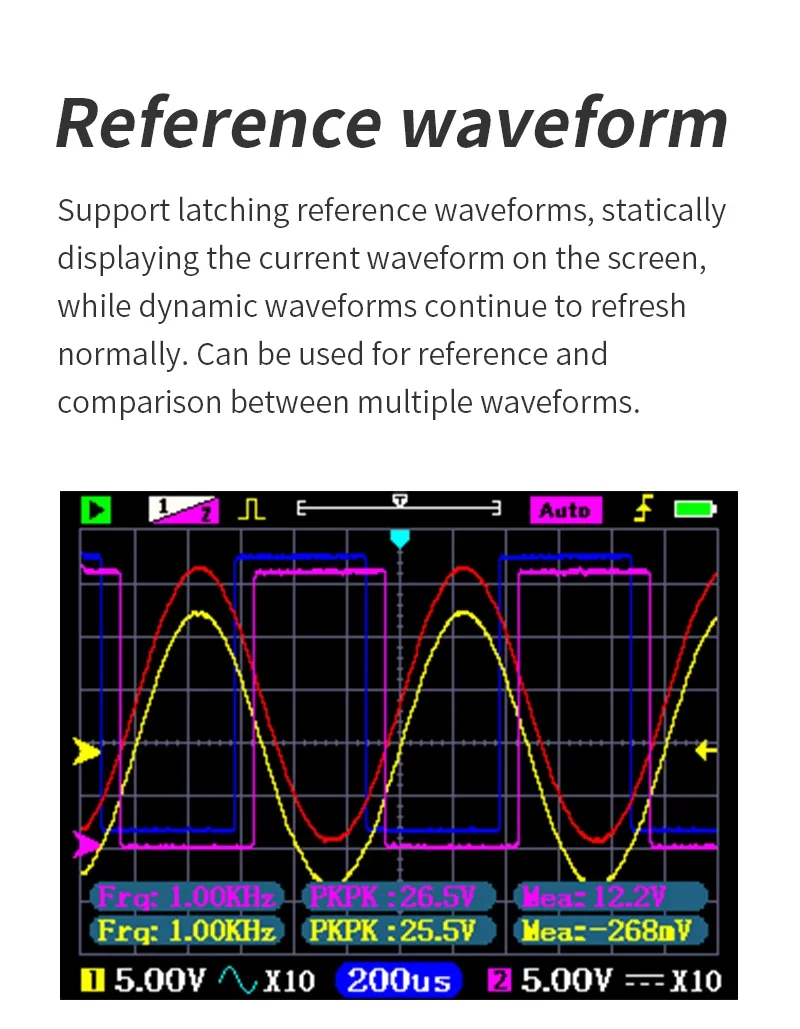

【기준 파형】: 래칭 기준 파형을 지원하여 현재 파형을 화면에 정적으로 표시하는 반면 동적 파형은 계속 정상적으로 업데이트됩니다.그리고 여러 파형 간의 참조 및 비교에 사용할 수 있습니다.

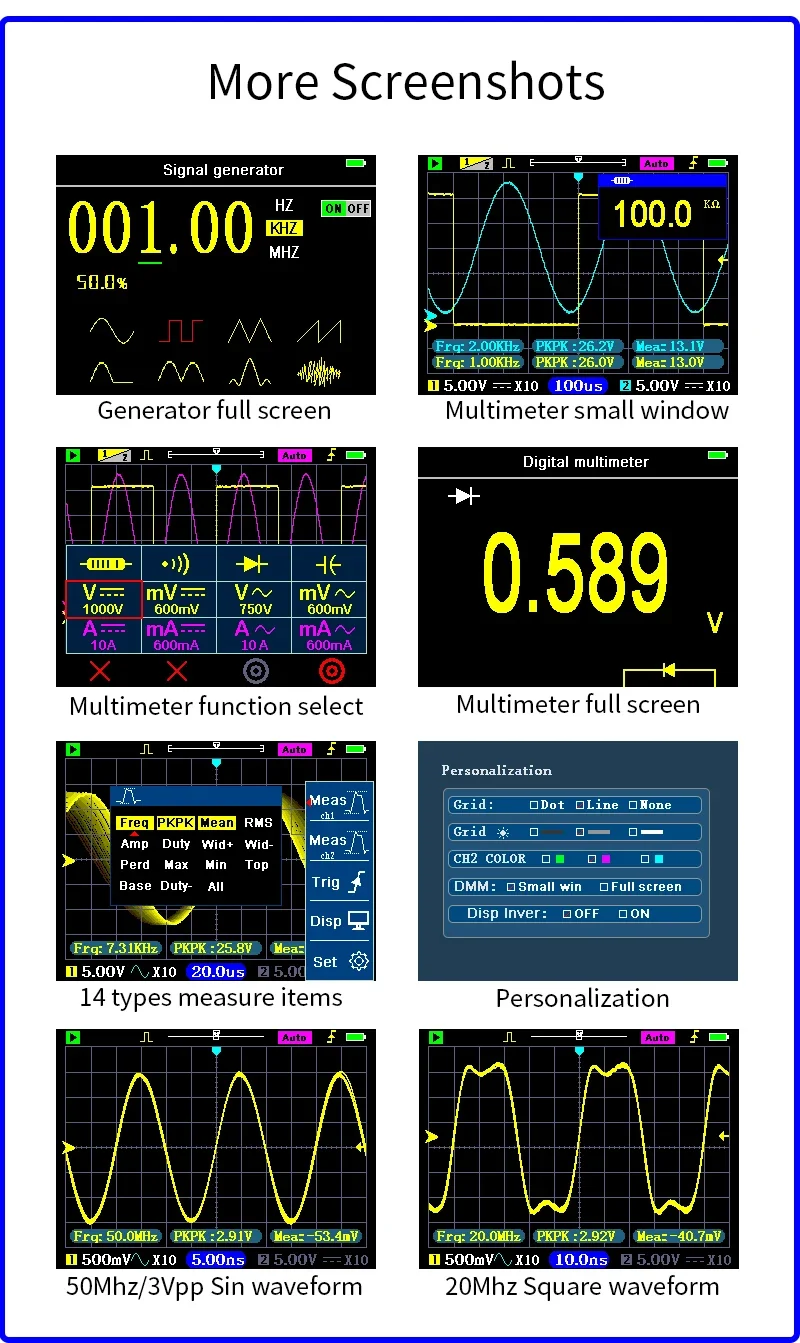

【파형 저장/보기】: 한 번의 클릭으로 화면 파형을 저장하고, 사진 검색 페이지로 들어가서 전체 화면 관찰을 위해 썸네일을 클릭할 수 있으며 원하지 않는 파형 차트를 마음대로 삭제할 수도 있습니다.

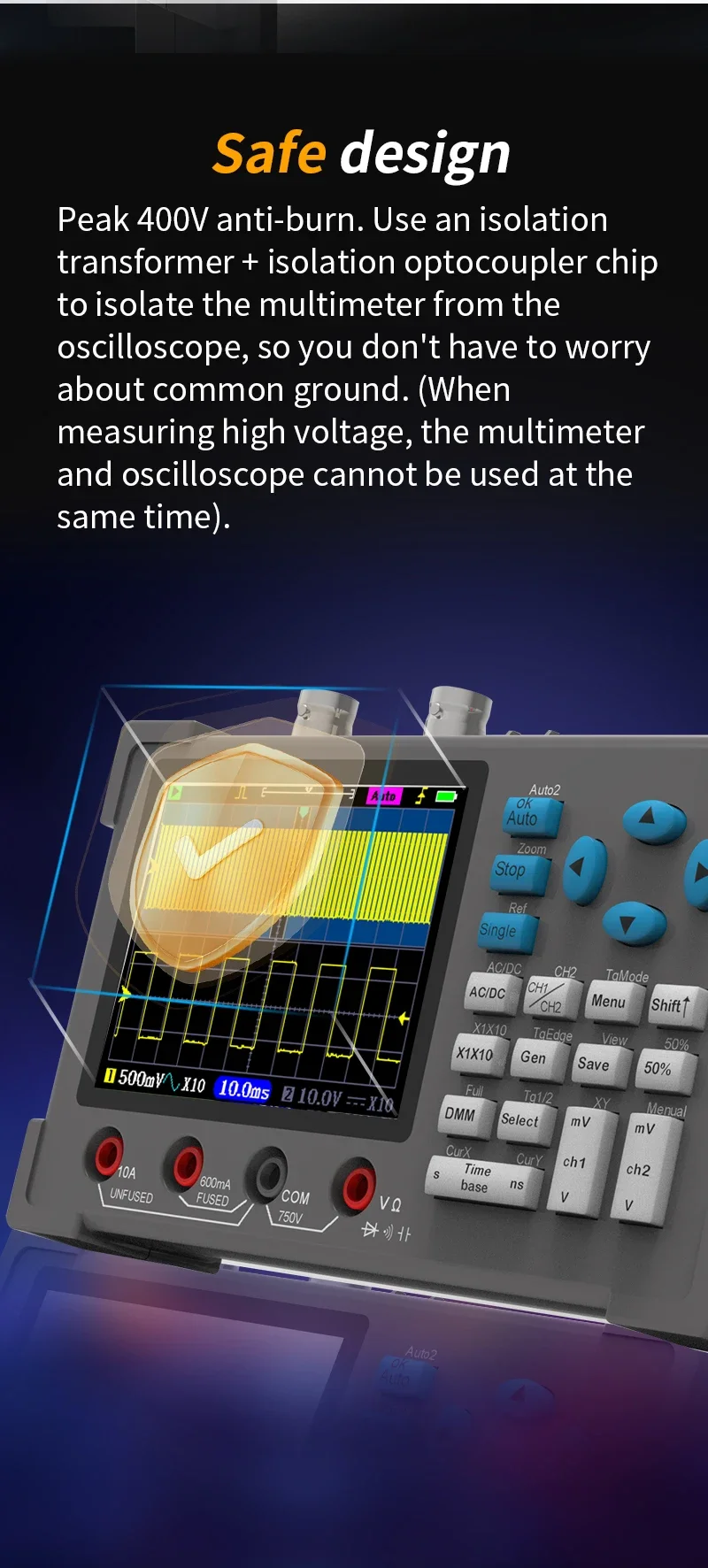

【안전한 설계】: 절연 변압기와 절연 광커플러 칩을 사용하여 멀티미터를 오실로스코프에서 분리하므로 공통 접지 배선에 대해 걱정할 필요가 없습니다.(고전압 측정시 멀티미터와 오실로스코프를 동시에 사용할 수 없습니다.)

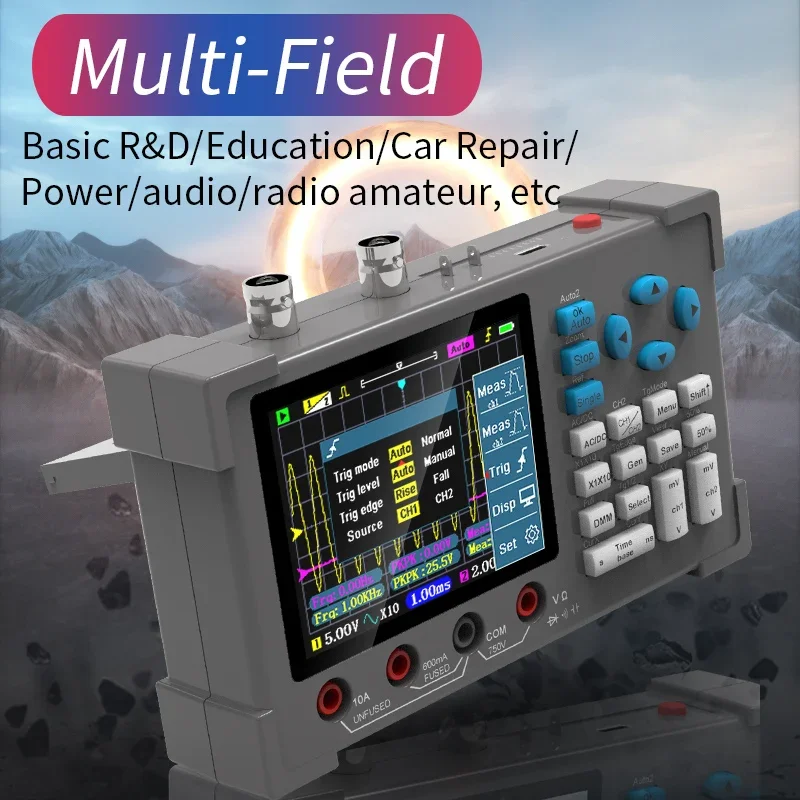

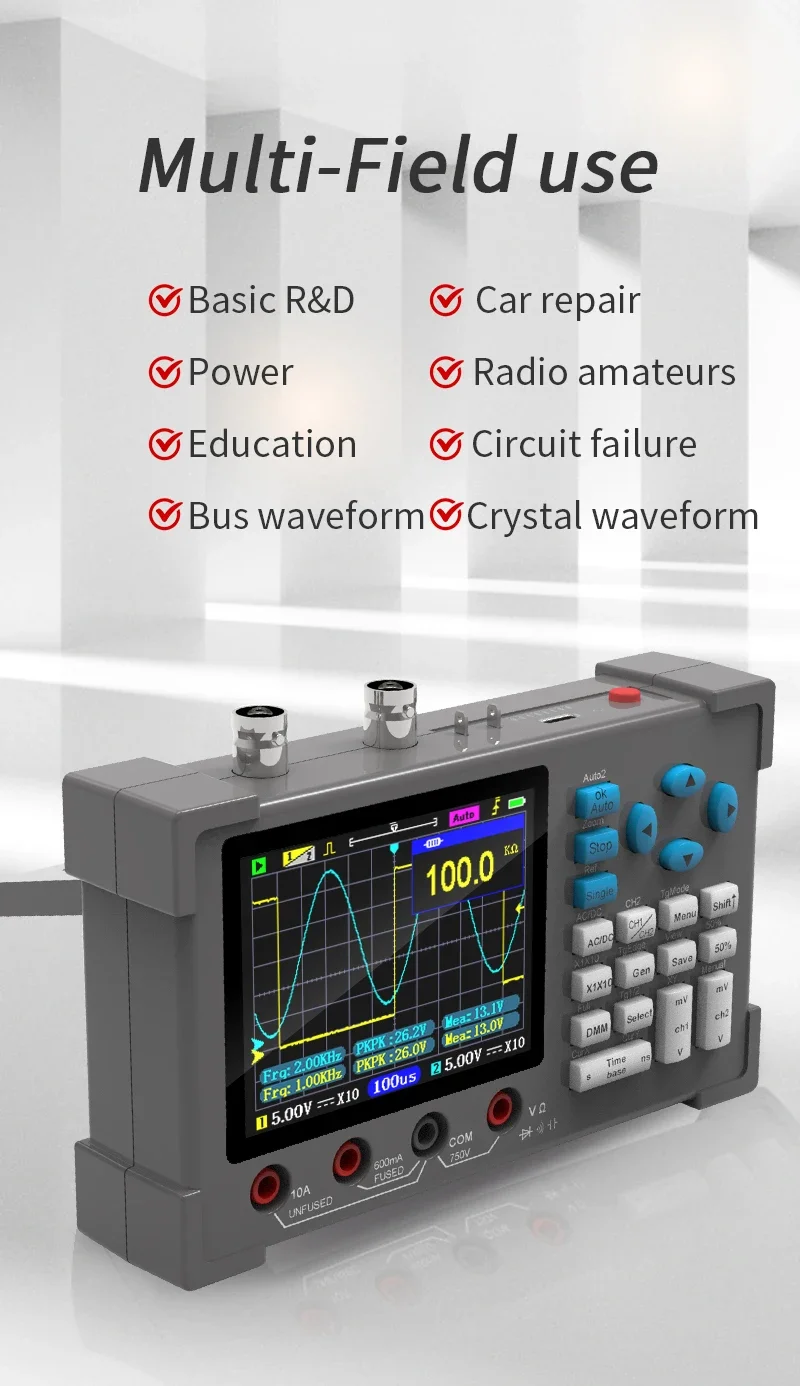

【다양한 응용 분야】: 전자 회로의 테스트 및 디버깅, 전기 문제 해결 및 수리 분야에서 널리 사용되는 다양한 분야의 측정을 쉽게 처리할 수 있습니다.

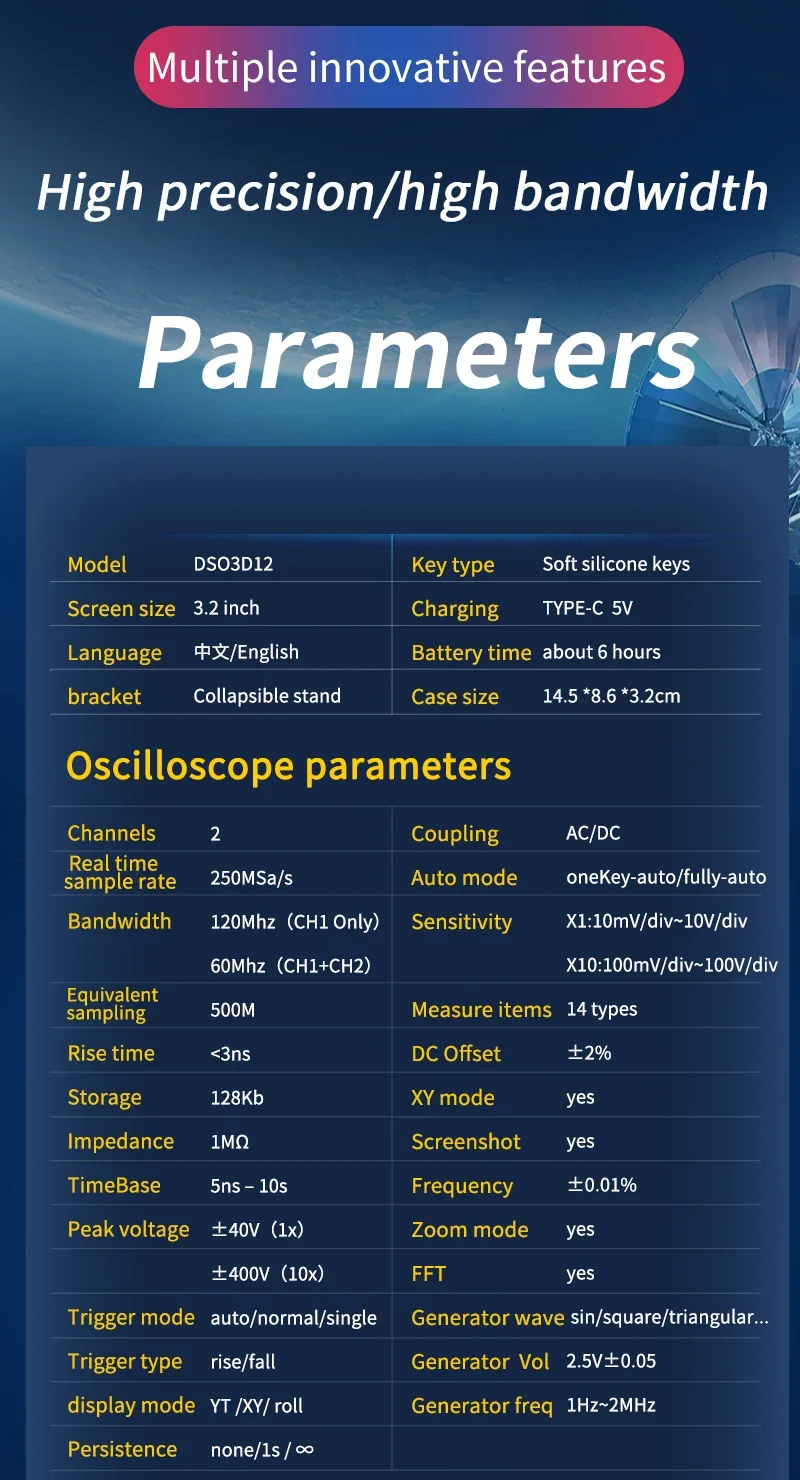

사양:

이름: 3in1 디지털 오실로스코프

소재: ABS

디스플레이: 3.2인치 IPS 컬러 스크린

배터리: 1 * 내장 2500mah 충전식 리튬 배터리(포함)

충전: TYPEC 5V

언어: 중국어/영어

오실로스코프:

실시간 샘플링 속도: 200Msps

아날로그 대역폭: 120MHz(CH1만 해당); 60MHz(CH1+CH2)

등가 샘플링: 500M

상승 시간: <3ns

저장 용량: 128Kb

임피던스: 1ΜΩ

시간 기반: 5ns- 10s

피크 전압: ±40V(1x), ±400V(10x)

트리거 모드: 자동/일반/단일

트리거 유형: 상승/하강

디스플레이 모드: YT /XY/롤

지속성: 없음/1s/무한대

자동 모드: oneKeyauto/완전 자동

감도: X1:10mV/div~10V/div; X10:100mV/div~100V/div

측정항목 : 14종

DC 오프셋: ±2%

XY 모드: 예

스크린샷: 예

주파수: ±0.01%

줌 모드: 예

FFT: 예

발전기 파: sin/square/triangular

발전기 볼륨: 2.5V±0.05

발전기 주파수: 1Hz2MHz

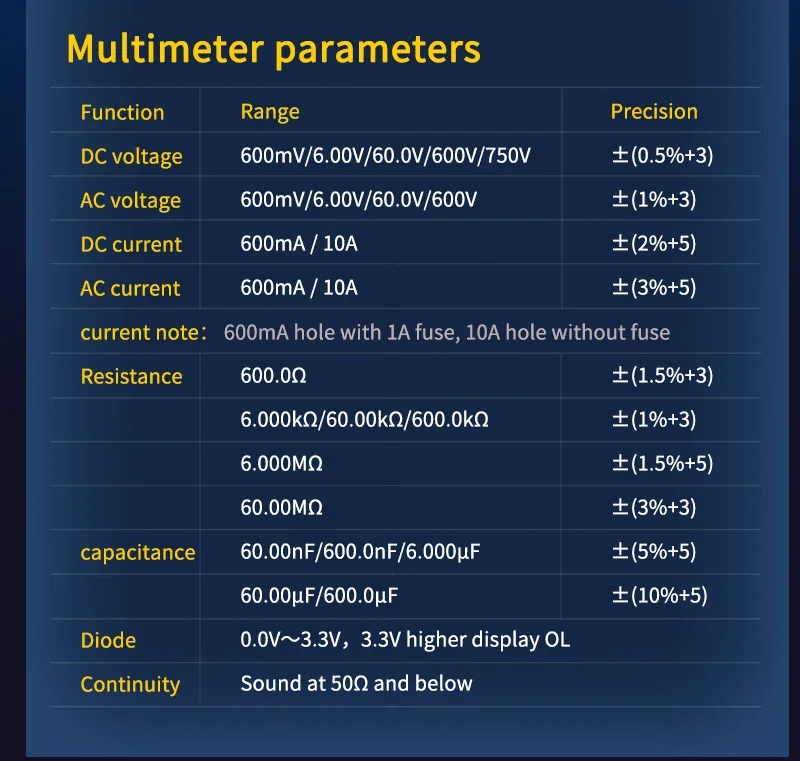

멀티미터:

DC전압: 600mV/6.00V/60.0V/600V/750V, ±(0.5%+3)

AC 전압: 600mV/6.00V/60.0V/600V, ±(1%+3)

DC 전류: 600mA/10A, ±(2%+5)

AC 전류: 600mA/10A, ±(3%+5)

현재 참고 사항: 1A 퓨즈가 있는 600mA 구멍, 퓨즈가 없는 10A 구멍

저항: 600.0Ω±(1.5%+3); 6.000kΩ/60.00kΩ/600.0kΩ±(1%+3); 6.000ΜΩ, ±(1.5%+5); 60.00ΜΩ, ±(3%+3)

정전 용량: 60.00nF/600.0nF/6.000μF±(5%+5), 60.00μF/600.0μF±(10%+5)

다이오드: 0.0V~3.3V, 3.3V 더 높은 디스플레이 OL

연속성: 50Ω 이하에서 소리

항목 크기: 145*86*32mm / 5.71*3.39*1.26in

패키지 크기: 220*150*70mm / 8.66*5.91*2.76in

패키지 무게: 600g / 1.32lb

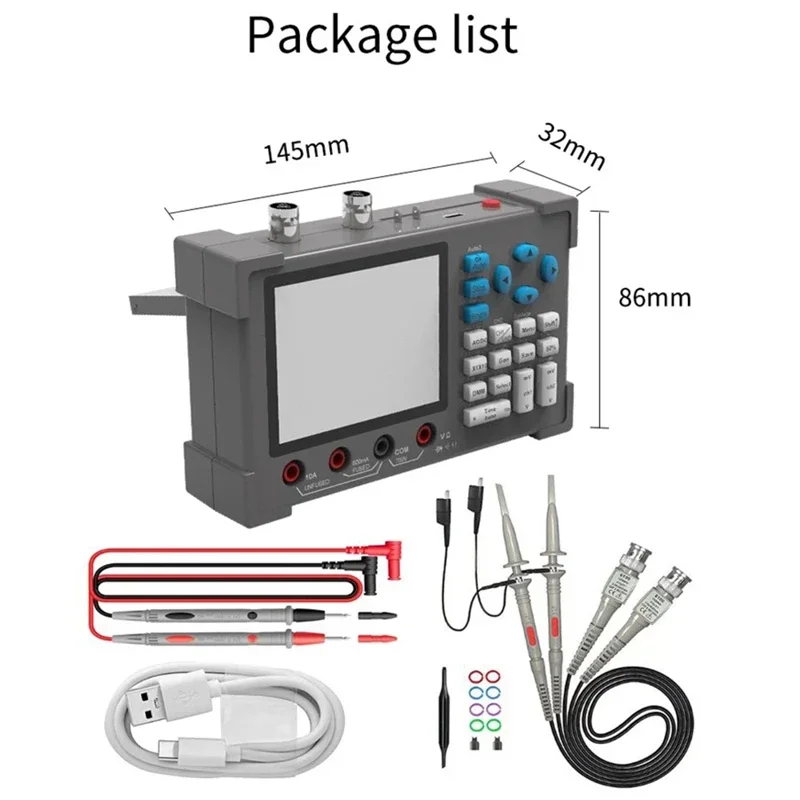

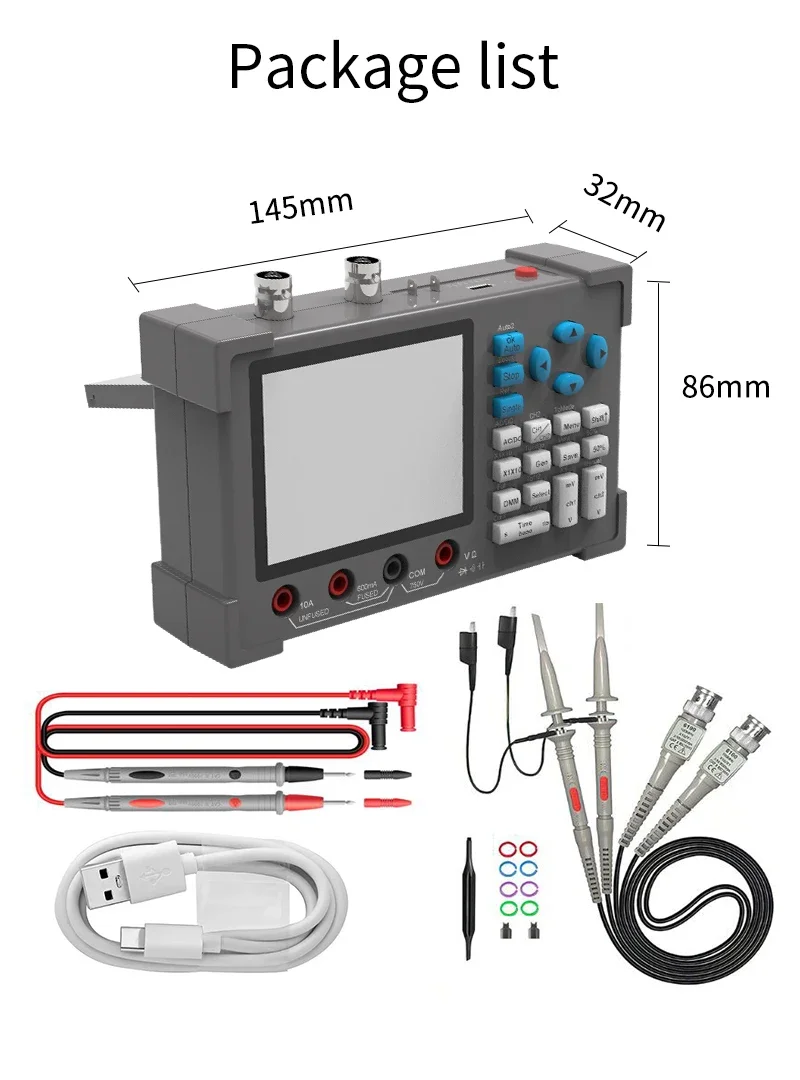

포장 목록:

1 * 3in1 디지털 오실로스코프

1 * 테스트 펜 쌍

2 * 케이블

1 * 충전 케이블

1 * 액세서리 세트
